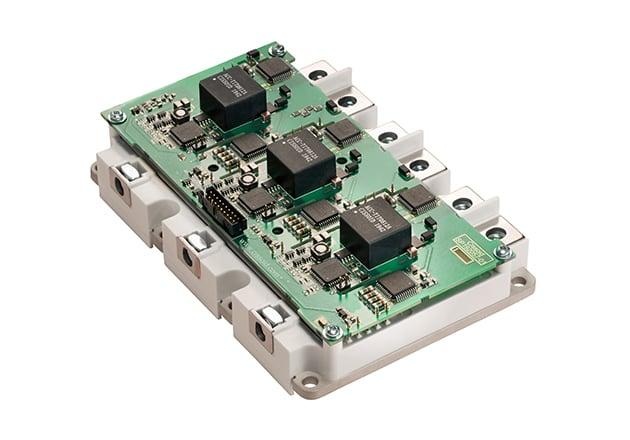

Ihr Leitfaden zum Hochgeschwindigkeitsschalten in der Leistungselektronik

Hochgeschwindigkeits-Leistungshalbleiter wie SiC und GaN verändern die Art und Weise, wie moderne elektronische Systeme Leistung, Schaltgeschwindigkeit und Effizienz verwalten.In diesem Artikel werden ihre Kernmerkmale erläutert, wie sich Übergangsparameter des Schalters wie dv/dt und di/dt auf die Leistung auswirken und warum diese Werte in praktischen Designs wichtig sind.Außerdem wird das Verhalten von SiC- und GaN-Geräten verglichen, die durch schnelles Schalten verursachten Herausforderungen dargelegt und Methoden zur Reduzierung parasitärer Effekte erörtert.Zusammengenommen zeigen diese Themen, wie fortschrittliche Leistungshalbleiter effizientere, kompaktere und zuverlässigere Stromversorgungssysteme unterstützen.

Katalog

Erforschung von Hochgeschwindigkeits-Leistungshalbleitern

Leistungshalbleiter sind wichtige Bestandteile moderner Elektronik.Sie fungieren als schnelle Schalter, die den Strom effizient steuern.Neue Geräte können mit sehr hohen Geschwindigkeiten schalten, was sich darauf auswirkt, wie schnell sich Spannung und Strom ändern.Diese Änderungen hängen von der Materialart, dem Spannungsniveau, der Strombelastung, der Wärme und dem Schaltungsdesign ab.Dieser Abschnitt konzentriert sich auf Siliziumkarbid (SiC) und Galliumnitrid (GaN).Es erklärt ihre Funktionsweise und vergleicht ihre Leistung.Es beleuchtet auch praktische Herausforderungen und wie diese Technologien in realen Systemen eingesetzt werden.

Silizium wurde in der Vergangenheit häufig verwendet, da es einfach herzustellen und zuverlässig ist.Neue Materialien wie SiC und GaN haben die Leistung verbessert, die über das hinausgeht, was Silizium bieten kann.SiC ist unter Hochspannung und hohen Temperaturen stabil und eignet sich daher für Stromversorgungssysteme und Elektrofahrzeuge.GaN funktioniert gut bei hohen Frequenzen und wird daher in Kommunikationssystemen und kleinen elektronischen Geräten verwendet.Diese Materialien ersetzen sich nicht gegenseitig, sondern werden anwendungsbezogen eingesetzt.

Materialeigenschaften beeinflussen, wie schnell sich Spannung und Strom ändern können.SiC verträgt Hochspannung gut und unterstützt schnelles Schalten mit geringeren Verlusten.Dies verbessert die Effizienz in Hochleistungssystemen.GaN ermöglicht aufgrund der hohen Elektronenbewegung sehr schnelle Stromänderungen.Es reduziert außerdem Rauschen und Schaltverluste und ist somit ideal für Hochfrequenzanwendungen.Das richtige Design muss Leistung, Wärme und Systemgrenzen in Einklang bringen.

Hochgeschwindigkeitshalbleiter verbessern viele moderne Systeme.Im Bereich der erneuerbaren Energien trägt SiC dazu bei, die Effizienz von Solarstromanlagen zu steigern.In Elektrofahrzeugen verbessern sowohl SiC als auch GaN die Leistungssteuerung und reduzieren die Systemgröße.In Rechenzentren und Kommunikationssystemen unterstützt GaN kompakte Designs und senkt den Energieverbrauch.Diese Technologien tragen dazu bei, die Leistung zu verbessern und gleichzeitig den Leistungsverlust zu reduzieren.

SiC und GaN stehen immer noch vor Herausforderungen.SiC ist aufgrund der komplexen Herstellung teuer.GaN kann Probleme mit der Materialqualität haben, die sich auf die Leistung auswirken.Gleichzeitig führen diese Herausforderungen zu Verbesserungen.Es werden bessere Herstellungs- und Kühlmethoden entwickelt.Laufende Forschung trägt dazu bei, die Kosten zu senken und die Zuverlässigkeit zu verbessern, wodurch diese Technologien häufiger eingesetzt werden.

In realen Anwendungen wird SiC in Hochspannungssystemen eingesetzt, da es rauen Bedingungen standhält.GaN wird in Hochfrequenzsystemen verwendet, bei denen der Platz begrenzt ist.Ingenieure nutzen Tools wie thermische Analyse und Schaltungsanalyse, um die Systemleistung zu verbessern.Der reale Einsatz zeigt, wie diese Technologien in großen Systemen wie Stromnetzen und städtischen Energieanlagen eingesetzt werden können.

SiC und GaN stellen einen großen Fortschritt in der Leistungselektronik dar.Sie verbessern die Effizienz und Zuverlässigkeit vieler Systeme.Mit fortschreitender Technologie werden sie in Energiesystemen und moderner Elektronik eine immer größere Rolle spielen.Ihre Entwicklung unterstützt die Entwicklung hin zu effizienteren und nachhaltigeren Lösungen.

Transiente Schalterparameter verstehen und charakterisieren

Schalttransienten in SiC-MOSFETs beinhalten mehrere zeitliche und dynamische Parameter, die den Gerätebetrieb während Zustandsübergängen definieren.

Zu diesen Parametern gehören:

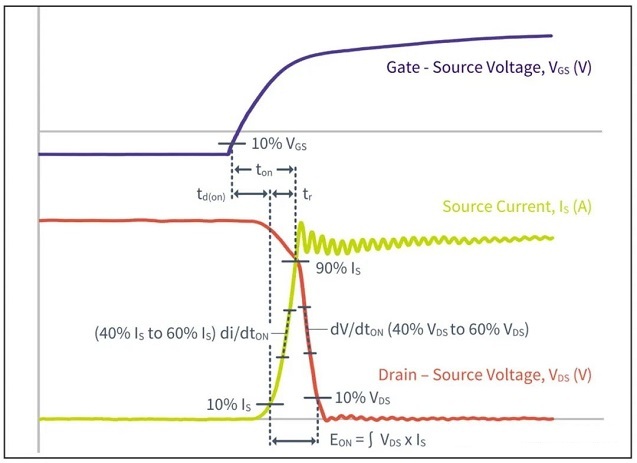

• Einschaltverzögerungszeit: Die Zeitspanne zwischen dem Anlegen eines Gate-Signals und dem Beginn des Stromflusses durch den MOSFET.

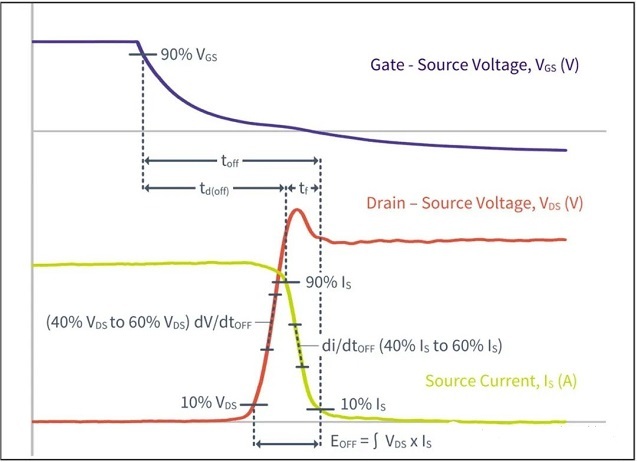

• Ausschaltverzögerungszeit: Das Intervall zwischen der Entfernung des Gate-Signals und dem Ende des Stromflusses.

• Transiente Anstiegszeiten (tr) und Abfallzeiten (tf): Diese stellen dar, wie schnell sich der Strom bei Schaltvorgängen entwickelt, und signalisieren so das Reaktionsverhalten des Geräts.

Darüber hinaus spiegeln die Änderungsraten von Spannung (dv/dt) und Strom (di/dt) die nichtlinearen und oft komplexen Eigenschaften dieser Übergänge wider.Solche Parameter kapseln intrinsische physikalische Verhaltensweisen und machen ihre Analyse für das Verständnis der Systemleistung unter dynamischen Bedingungen von entscheidender Bedeutung.

Um diese Transienten effektiv auszuwerten, isolieren Sie hochdynamische Zonen innerhalb der Kurve, die die steilsten Geschwindigkeitsänderungen aufweisen.Diese Bereiche liegen häufig an den Punkten mit der höchsten Belastung des Geräts.Durch die Konzentration auf diese kritischen Bereiche erhält das Unternehmen die Fähigkeit, Designs für eine verbesserte Effizienz zu verfeinern und gleichzeitig das Risiko einer Komponentenverschlechterung zu verringern.Ein konkretes Beispiel ist die Identifizierung maximaler dv/dt- oder di/dt-Bereiche, die als Indikatoren für auftretende thermische oder elektrische Spannungen innerhalb der Schaltung dienen können.

Die Bewertung von Schalttransienten profitiert von spezifischen Skalierungsmethoden, die die dominanteste Signaldynamik hervorheben:

• Durch die Analyse der Anstiegs- und Abfallzeiten innerhalb eines Amplitudenbereichs von 40–60 % können konsistentere und aussagekräftigere transiente Daten extrahiert werden.Dieser fokussierte Bereich verringert die potenzielle Verzerrung, die durch geringfügige Schwingungen oder Rauschen an den äußeren Signalgrenzen verursacht wird.

• Benchmarking in diesem Bereich ermöglicht Vergleiche zwischen verschiedenen Geräten und Konfigurationen.Diese vergleichende Analyse fließt direkt in die Optimierung der Gerätewechseldynamik und der Robustheit auf Systemebene ein.

Darüber hinaus unterstützt der Skalierungsansatz thermische und elektromagnetische Managementstrategien.Beispielsweise erhöht ein erhöhter dv/dt während der Ausschaltphase häufig das Risiko elektromagnetischer Interferenzen (EMI).Dies kann zu proaktiven Anpassungen wie Verbesserungen des Gate-Treibers oder Neugestaltungen der Snubber-Schaltungen führen.Diese adaptiven Maßnahmen mildern nicht nur betriebliche Nachteile, sondern bieten auch Raum für optimierte Schaltverläufe, die auf bestimmte Systeme zugeschnitten sind, wie sie bei Elektroantrieben oder Wandler für erneuerbare Energien vorkommen.

Die Designs werden durch wiederholte Tests und Benchmarking verfeinert.Dies trägt zur Bewältigung von Stressbedingungen in SiC-MOSFET-Systemen bei.Der Ansatz unterstützt eine stabile Leistung und passt das Geräteverhalten an neue Anwendungsanforderungen an.

Die Charakterisierung von Schalttransienten dient als wertvolles Werkzeug zur Verbesserung von Designs auf Systemebene.In Anwendungen wie Wechselrichtern für Elektrofahrzeuge oder Solarenergiewandlern korreliert das Schalttransientenmanagement oft direkt mit Verbesserungen der Effizienz, Zuverlässigkeit und Produktlebensdauer.

Diese Vorteile ergeben sich durch die Konzentration ihrer Bemühungen auf:

• Reduzierung der Einschaltverzögerungszeiten zur Reduzierung von Energieverlusten.

• Reduzierung übermäßiger transienter Spannungen, was folglich das Wärmemanagement verbessert und unnötige Energieverluste eindämmt.

Diese Charakterisierung informiert auch Hersteller, die ihre Herstellungsprozesse verfeinern möchten.

Zum Beispiel:

• Die Anpassung der Gate-Geometrien oder der Einsatz fortschrittlicher Materialien zur Verringerung der parasitären Induktivität hat sich als wirksame Vorgehensweise zur Bewältigung von Transienten erwiesen.

• Solche Kalibrierungsbemühungen basieren oft auf Charakterisierungsdaten, um Anomalien zu vermeiden, die die Konsistenz über Produktionschargen hinweg beeinträchtigen könnten.

Diese Praktiken betonen die iterative Beziehung zwischen Designverfeinerung und datengesteuerter Analyse und bieten einen pragmatischen Entwurf für den Umgang mit den einzigartigen Herausforderungen der SiC-MOSFET-Technologie.

Wenn Sie tiefer in die Analyse von Schaltparametern wie dv/dt eintauchen, erhalten Sie grundlegende Einblicke in die Materialwissenschaft und die physikalischen Prinzipien, die transiente Phänomene steuern.Zum Beispiel:

• Die Gate-Ladungsdynamik und der Zeitpunkt der Kanalbildung spielen eine entscheidende Rolle bei der Gestaltung der Steilheit des Stromübergangsgradienten.Diese Erkenntnisse sind wichtig für die Entwicklung von Komponenten, die das Nachschwingen mindern oder Leistungsverluste im Hochfrequenzbetrieb kontrollieren können.

Ein Bereich von wachsendem Interesse liegt im direkten Einfluss von Materialeigenschaften auf das Übergangsverhalten:

• SiC-Materialien zeichnen sich im Vergleich zu Silizium durch eine höhere kritische elektrische Feldstärke aus und ermöglichen den Betrieb von Geräten bei höheren Spannungen, schnelleren Schaltgeschwindigkeiten und geringeren Energieverlusten.

• Um diese Vorteile nutzen zu können, ist jedoch ein vorsichtiger Umgang mit der erhöhten transienten Belastung erforderlich, die SiC-Technologien innewohnt.Dieser heikle Balanceakt zwischen Leistung und Zuverlässigkeit bietet einen fruchtbaren Boden für Designinnovationen, die diese besonderen Merkmale berücksichtigen.

dv/dt und di/dt in Advanced Power Semiconductors

dv/dt- und di/dt-Dynamik in SiC-MOSFETs

Die genaue Bewertung der dv/dt- und di/dt-Parameter ist wichtig, um die herausragende Schaltleistung von Siliziumkarbid (SiC)-MOSFETs bei anspruchsvollen Anwendungen zu verstehen.Die Untersuchung des CAS300M12BM2-Moduls von Cree mit Nennwerten von 1200 V/300 A gibt Aufschluss über sein Übergangsverhalten.Zum Beispiel:

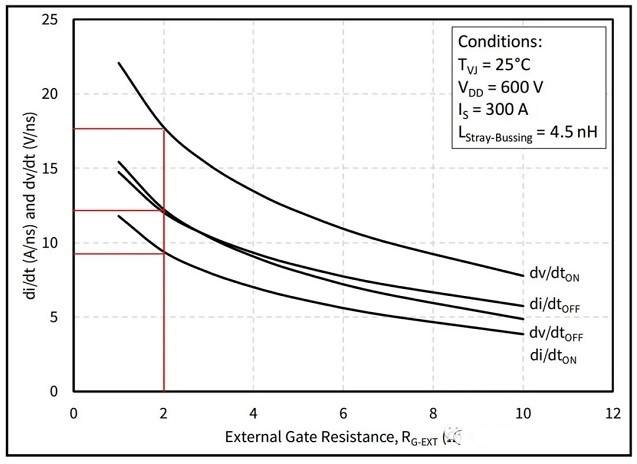

• Während des Einschaltens betragen die beobachteten Transientenraten 17,5 V/ns für dv/dton und 9 A/ns für di/dton.

• Beim Ausschalten wurden Werte von 12V/ns für dv/dtoff und 12A/ns für di/dtoff aufgezeichnet.

Diese Messungen wurden bei einem Gate-Widerstand von 2 Ohm durchgeführt und zeigen den Zusammenhang zwischen Gate-Widerstand und Schaltleistung.Wenn beispielsweise der Widerstand zunimmt, verlangsamen sich die Übergangsraten, was direkt zu einer Verringerung der dv/dt- und di/dt-Amplituden führt.

Der heikle Kompromiss zwingt hier dazu, ein Gleichgewicht zwischen der Maximierung der Schaltgeschwindigkeit und der Bewältigung elektromagnetischer Störungen (EMI) zu finden.

Ein tieferer Einblick in diese Eigenschaften verdeutlicht den technologischen Vorsprung, den SiC-MOSFETs gegenüber herkömmlichen Geräten wie Bipolartransistoren mit isoliertem Gate (IGBTs) haben.Durch die Nutzung ihrer überlegenen Schaltfähigkeit eignen sich SiC-MOSFETs ideal für Anwendungen wie:

• Wechselrichter für Elektrofahrzeuge, bei denen Energieeffizienz wichtig ist.

• Industrielle Motorantriebe, die eine schnelle Reaktion und geringe Leistungsverluste erfordern.

• Konverter für erneuerbare Energien, die eine hohe Präzision und reduzierte Energieverluste erfordern.

Im Feldeinsatz werden diese Vorteile noch deutlicher, wenn sie durch gut konzipierte Topologien und ein fortschrittliches Wärmemanagement ergänzt werden, wodurch die integrale Rolle von SiC beim Erreichen innovativer Leistungsmaßstäbe gefestigt wird.

GaN-HEMT-Geräte

Hochelektronenmobilitätstransistoren (HEMTs) aus Galliumnitrid (GaN) stellen im Vergleich zu SiC-MOSFETs einen deutlichen Fortschritt in der Schaltdynamik dar.

Zum Vergleich:

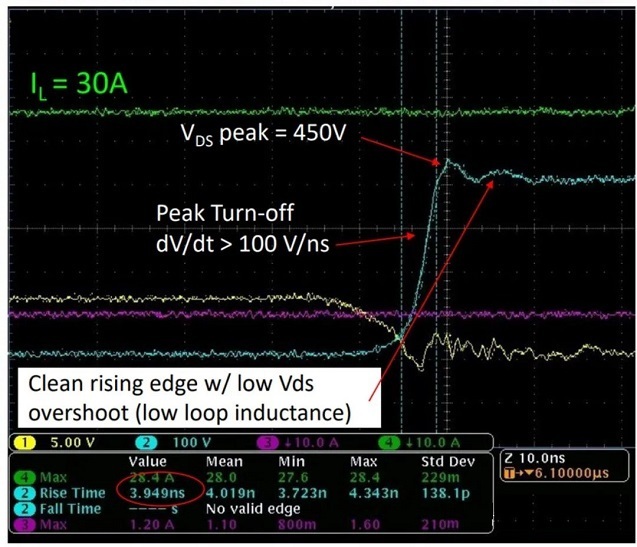

• GaN-Geräte erreichen beim Einschalten dv/dt-Raten von mehr als 100 V/ns , fast das Vierfache der Geschwindigkeit von SiC-MOSFETs.

• In Abschaltszenarien verdoppelt oder übertrifft GaN die Geschwindigkeit, die normalerweise von SiC-Geräten bereitgestellt wird.

Solche bemerkenswerten Geschwindigkeiten positionieren GaN-HEMTs in einzigartiger Weise für Anwendungen, bei denen ultraschnelles Schalten von größter Bedeutung ist.

Dazu gehören:

• Hochfrequenz-DC-DC-Wandler, bei denen Kompaktheit und Effizienz gefragt sind.

• HF-Verstärker, die Frequenzagilität und minimale Verlustleistung erfordern.

Darüber hinaus zeigen GaN-basierte Designs eine Widerstandsfähigkeit unter hohen Schaltbelastungen, kombiniert mit einer geringeren Abhängigkeit von großen, unhandlichen EMI-Filtern.Aufgrund dieser Eigenschaften eignen sie sich hervorragend für Branchen, die leichte und energiedichte Lösungen benötigen, wie zum Beispiel:

• Telekommunikation, wo Kompaktheit und Geschwindigkeit entscheidend sind.

• Luft- und Raumfahrt, wobei Gewichtseffizienz im Vordergrund steht, ohne dass die Leistung darunter leidet.

• Schnelle Energieversorgungssysteme, einschließlich solcher für Verteidigung und Hochleistungselektronik.

Die Erfahrung mit der Nutzung von GaN zeigt, dass es die Erwartungen durchweg übertrifft und ein Werkzeug bietet, mit dem nicht nur Systeme optimiert, sondern auch völlig neue Konfigurationen entwickelt werden können, die zuvor als unerreichbar galten.

Leistungsdifferenzierung

Die Kluft zwischen älteren Geräten wie IGBTs und neuen Technologien wie SiC- und GaN-Halbleitern unterstreicht enorme Fortschritte in der Leistungselektronik.Ein vergleichender Blick auf die Übergangsraten ergibt ein klares Bild:

• IGBTs weisen deutlich niedrigere Raten auf und eignen sich vor allem für Szenarien, bei denen die kontinuierliche Stromverarbeitung Vorrang vor der Geschwindigkeit hat.

• Im Gegensatz dazu dominieren SiC und GaN Anwendungsfälle, die schnelle Übergänge und hohe Schaltfrequenzen erfordern und so verlustarme und effiziente Leistungsdesigns ermöglichen.

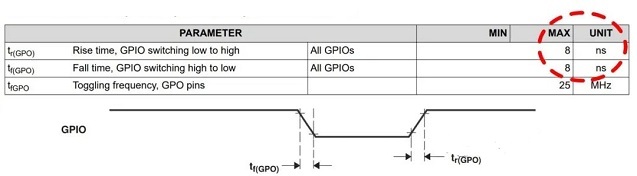

Um dieser Leistungsdifferenzierung mehr Kontext zu verleihen, kann man das typische Verhalten von Steuerungssystemen wie GPIO-Schnittstellen digitaler Signalprozessoren (DSP) betrachten, die mit etwa 0,41 V/ns schalten.

Ein so starker Kontrast zu den Transientenraten von SiC und GaN zeigt, wie diese hochmodernen Technologien die Erwartungen neu definieren und überlegene Designs ermöglichen.

Die Implementierung vor Ort bestätigt das Potenzial dieser Fortschritte weiter, da die hohen Schaltgeschwindigkeiten zu Vorteilen führen wie:

• Schnellere Reaktionszeiten, ideal für dynamische und Echtzeit-Steuerungssysteme.

• Erhöhte Präzision und Flexibilität bei der Stromverteilung, selbst unter anspruchsvollen Bedingungen.

dv/dt- und di/dt-Auswertung

Die Bewertung von dv/dt- und di/dt-Parametern geht über reine Leistungsmetriken hinaus und bietet eine Chance für transformative Verbesserungen in Energiesystemen.Diese Übergänge sind zwar quantifizierbar, verkörpern aber eine umfassendere Geschichte, die darauf abzielt, Effizienz, Skalierbarkeit und Wärmemanagement an die Spitze des technologischen Fortschritts zu rücken.

Das Erreichen eines optimalen Gleichgewichts zwischen transienter Leistung und realen Einschränkungen, wie z. B. EMI-Unterdrückung, Geräterobustheit bei wiederholter Belastung und Wärmeableitung, steht im engen Einklang mit umfassenderen Innovationszielen.Zukünftige Fortschritte werden wahrscheinlich von interdisziplinärer Forschung abhängen, die Folgendes integriert:

• Fortschrittliche Materialwissenschaft zur weiteren Verfeinerung von SiC- und GaN-Komponenten.

• Anspruchsvolle Schaltungs- und Steuerungsdesigns, um ihr Potenzial voll auszuschöpfen.

• Thermodynamische Strategien zur Erzielung maximaler Leistung ohne Kompromisse bei der Zuverlässigkeit.

Letztendlich dient die Erforschung der dv/dt- und di/dt-Fähigkeiten als solide Grundlage für die Erforschung neuer Wege bei der Entwicklung fortschrittlicher, leistungsstarker Energiesysteme, die auf die sich dynamisch entwickelnde Technologielandschaft zugeschnitten sind.

Negative Auswirkungen von dv/dt und di/dt

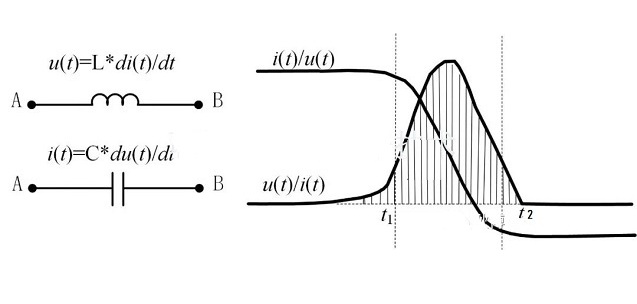

Das Vorhandensein erhöhter dv/dt- und di/dt-Werte führt zu einer Reihe parasitärer Einflüsse, die das Verhalten und die Zuverlässigkeit elektronischer Schaltkreise beeinträchtigen.Diese Effekte können zu messbaren Leistungseinbußen führen und die Stabilität von Systemen beeinträchtigen.Beispielsweise kann ein di/dt-Wert von 12 A/ns über eine Induktivität von 1 nH einen Spannungsabfall von 12 V erzeugen, während ein dv/dt-Wert von 12 V/ns über eine Kapazität von 1 pF zu einem unerwünschten Strom von 12 mA führt.Solche parasitären Wechselwirkungen werden bei Hochfrequenz- oder Hochgeschwindigkeitsschaltungsdesigns immer deutlicher, wo schnelle Signalübergänge ihre Auswirkungen verstärken.Darüber hinaus beginnen mit immer kleiner werdenden Komponentengrößen und steigenden Betriebsfrequenzen zuvor vernachlässigbare parasitäre Effekte eine entscheidende Rolle bei der Veränderung des Schaltungsverhaltens zu spielen.

Verschärfte Herausforderungen bei Hochgeschwindigkeitsdesigns

Moderne Hochgeschwindigkeitsdesigns sind einer erhöhten Anfälligkeit für parasitäre Phänomene ausgesetzt, die auf erhöhte dv/dt- und di/dt-Werte zurückzuführen sind.

• Die Signalintegrität kann beeinträchtigt werden, was zu Problemen wie Zeitverzerrungen und einer verminderten Systemleistung führen kann.

• Miniaturisierte Komponenten bieten zwar platzsparende Vorteile, sind jedoch aufgrund der engeren physikalischen Kopplung und engeren Designtoleranzen anfälliger für parasitäre Effekte.

• Mit steigenden Schaltfrequenzen erweitern Signale zwangsläufig ihr Frequenzspektrum, was das Risiko elektromagnetischer Interferenzen (EMI) erhöht.

In dicht gepackten Layouts führen diese Bedingungen zu mehreren nachgelagerten Problemen, einschließlich Herausforderungen bei der Einhaltung elektromagnetischer Störungen und Störungen benachbarter Schaltkreise.

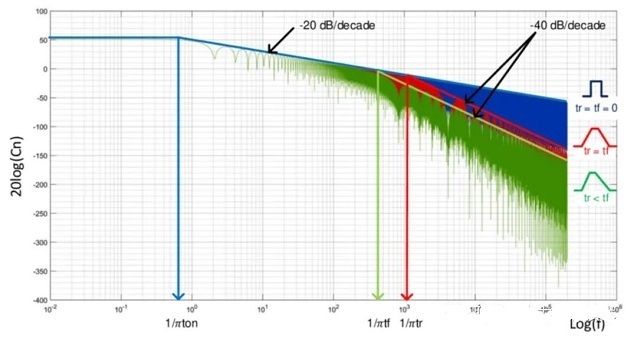

Der Vorgang des schnellen Umschaltens unterstützt die Verbreiterung des Signalspektrums, was die EMI-Risiken erhöht.Breitere Frequenzspektren begünstigen Interferenzen mit benachbarten Komponenten und Systemen.

Dieses Szenario wird in Bereichen wie Automobilelektronik, Gesundheitsgeräten und Avionik wichtig, wo Betriebsgenauigkeit und Systemzuverlässigkeit direkten Einfluss auf Sicherheitsmaßnahmen haben.Zur Reduzierung von Störungen werden Abschirmung, Erdung und erweiterte Filterung eingesetzt.Diese Methoden werden verfeinert, um die Leistung mit den realen Betriebsbedingungen in Einklang zu bringen.

Minderungsstrategien für dv/dt- und di/dt-Effekte

Die Bewältigung der unerwünschten Folgen hoher dv/dt- und di/dt-Werte erfordert den Einsatz sorgfältig ausgearbeiteter technischer Techniken:

• Optimierte Komponentenlayouts: Systematische Layouts reduzieren parasitäre Kapazitäten und Induktivitäten und verhindern so eine Signalverschlechterung.Durch die strategische Platzierung werden unerwünschte Kopplungspfade innerhalb des Designs vermieden.

• Robuste Stromverteilungsnetze: Ausgereifte Netze wirken vorübergehenden Spannungsspitzen entgegen.

• Gezielte Rauschfilterung: Filter, die speziell auf die Unterdrückung von Interferenzen in bestimmten Frequenzbereichen zugeschnitten sind, tragen zur Wahrung der Signaltreue bei.

Zu den weiteren Techniken zur physischen Trennung gehören Isolationsmethoden wie die Verwendung von Ferritperlen, der Einsatz von Masseebenen und der Einsatz mehrschichtiger Leiterplatten.Ihr Erfolg hängt stark von der Integrationsqualität innerhalb des gesamten Systemschemas ab.Iterative Methoden kombinieren Theorie mit Tests, um die Anpassungsfähigkeit zu verbessern.Dieser Ansatz trägt dazu bei, unter realen Bedingungen eine zuverlässige Leistung zu erzielen.

Förderung zukunftsweisender Ingenieurspraktiken

Die Komplexität des Managements von dv/dt- und di/dt-Effekten erfordert eine vorausschauende und vorausschauende technische Denkweise.

• Frühzeitige Entwurfsvorhersagen: Einbeziehung parasitärer Modellierung in die ersten Entwurfsphasen, um wirksame Maßnahmen proaktiv umzusetzen.

• Ausgewogene Designphilosophie: Strukturierte Ansätze, die Theorie mit praktischen Experimenten verbinden, um fortschrittliche Lösungen zu entwickeln, die auf spezifische Anwendungen zugeschnitten sind.

• Simulationstools: Fortschrittliche Simulationssoftware hilft bei der Erfassung potenzieller parasitärer Wechselwirkungen und ermöglicht das virtuelle Testen mehrerer Konfigurationen vor der Entwicklung physischer Prototypen.

Umfassendere Strategien konzentrieren sich auf eine stetige Systemverbesserung bei gleichzeitiger Bewältigung parasitärer Effekte.Kosten-, Zuverlässigkeits- und Designziele werden ausbalanciert, um eine stabile Leistung zu erreichen.

Neue Technologien und zukunftsweisende Trends

Der unermüdliche Drang nach verbesserter Schaltungseffizienz und Kompaktheit hat die Entstehung transformativer Technologien vorangetrieben, die darauf ausgelegt sind, parasitäre Herausforderungen zu bewältigen.

• Halbleiter mit großer Bandlücke: Materialien wie Siliziumkarbid (SiC) und Galliumnitrid (GaN) eröffnen neue Möglichkeiten für die Schaltkreisleistung.Sie ermöglichen höhere Schaltgeschwindigkeiten bei minimalem Energieverlust und verändern die Art und Weise, wie du/dt- und di/dt-Herausforderungen bewältigt werden.

• Algorithmische Designoptimierungen: Auf maschinellem Lernen basierende EMI-Vorhersagen und automatisierte Layout-Tools verbessern die Präzision bei der Bewältigung parasitärer Effekte und bieten Möglichkeiten für adaptive und benutzerspezifische Designs.

Diese technologischen Fortschritte basieren auf einer Grundlage von Rechenleistung und bieten die Möglichkeit, Schaltungskonfigurationen mit einer bisher unerreichten Genauigkeit zu verfeinern.Während sich das Fachgebiet weiterentwickelt, bleibt das gleichzeitige Streben nach Innovation und praktischer Zuverlässigkeit eine treibende Kraft, die die zukünftige Landschaft des Elektronikdesigns prägt.

Abschluss

SiC- und GaN-Leistungshalbleiter sind zu Schlüsseltechnologien zur Verbesserung der Schaltgeschwindigkeit, Effizienz und Leistungsdichte in der modernen Elektronik geworden.Ihr schnelles Übergangsverhalten bringt erhebliche Leistungsvorteile mit sich, schafft aber auch Designherausforderungen im Zusammenhang mit EMI, parasitären Effekten, Wärme und Zuverlässigkeit.Der Artikel zeigt, dass das Verständnis von dv/dt und di/dt sowie sorgfältiges Layout, Filterung und thermisches Design für eine erfolgreiche Implementierung erforderlich sind.Da Materialien, Designwerkzeuge und Steuerungsmethoden immer besser werden, werden diese Halbleiter in zukünftigen Hochleistungsenergiesystemen eine noch größere Rolle spielen.

Häufig gestellte Fragen [FAQ]

1. Was bedeutet di/dt und welche Auswirkungen hat es auf elektronische Systeme?

Di/dt ist die Geschwindigkeit, mit der sich der Strom im Laufe der Zeit ändert.Es beeinflusst, wie schnell ein Schaltkreis beim Schalten reagiert.Ein höherer di/dt verbessert die Schaltgeschwindigkeit und Effizienz, kann aber auch zu Rauschen, Belastung der Komponenten und möglichen Spannungsspitzen führen.Um dies zu bewältigen, passen Sie die Gate-Steuerung an, verbessern Sie das PCB-Layout und verwenden Sie Schutzschaltungen.

2. Was ist dV/dt und warum ist es bei elektrischen Geräten wichtig?

Dv/dt ist die Geschwindigkeit, mit der sich die Spannung im Laufe der Zeit ändert.Sie ist bei schnell schaltenden Geräten wichtig, da sie bestimmt, wie schnell die Spannung ansteigen oder fallen kann.Ein hoher dv/dt verbessert die Systemgeschwindigkeit und -effizienz, insbesondere in modernen Geräten wie SiC und GaN.Es kann jedoch auch die Geräusch- und Spannungsisolierung erhöhen, sodass eine ordnungsgemäße Gestaltung und Filterung erforderlich ist.

3. Welche Rolle spielen di/dt und du/dt im IGBT-Betrieb?

Bei IGBTs steuert di/dt, wie schnell der Strom beim Einschalten des Geräts ansteigt, während dv/dt steuert, wie schnell sich die Spannung beim Ausschalten ändert.Höhere Werte verbessern die Schaltgeschwindigkeit und Leistungsdichte, erhöhen aber auch Lärm, Verluste und Stress.Gate-Widerstände, Steuermethoden und das richtige Schaltungsdesign werden verwendet, um Leistung und Zuverlässigkeit in Einklang zu bringen.
