Was ist ein Leistungsverstärker? Arbeitsprinzipien, Klassen und Leistung

Leistungsverstärker erhöhen die Leistung kleiner Eingangssignale, damit sie Lasten wie Lautsprecher, Antennen und Hochleistungs-Elektroniksysteme antreiben können. Ihre Leistung hängt von Faktoren ab wie Biasing, Feedback, thermischer Kontrolle, Effizienz, Stabilität und Energieübertragung. Dieser Artikel erklärt, wie Leistungsverstärker funktionieren, die Funktionsweise verschiedener Verstärkerklassen und die praktischen Entwurf Herausforderungen bei der Erreichung stabiler, zuverlässiger und effizienter Verstärkung.

Katalog

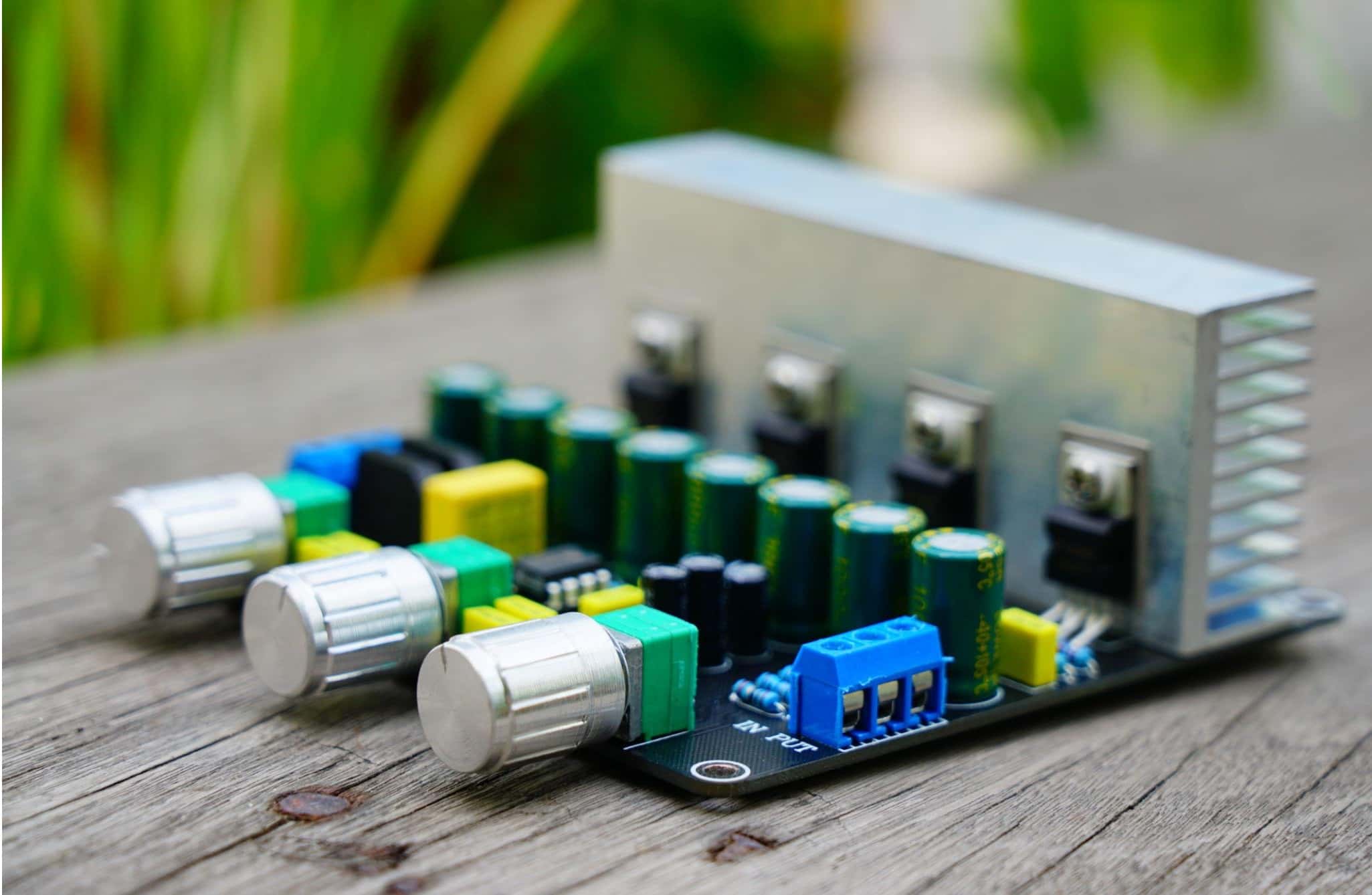

Wie ein Leistungsverstärker funktioniert

Ein Leistungsverstärker nimmt ein kleines, informationsreiches Eingangssignal und erzeugt ein größeres Ausgangssignal, das nutzbare Leistung an eine Last liefern kann. Ein häufiger Punkt der Verwirrung tritt auf, wenn das Eingangssignal keine signifikante Energie liefert, das Ausgangssignal jedoch viel höhere Leistung hat. Die Erklärung wird klar, nachdem man die Rollen der Signalsquelle und der externen Energiequelle trennt.

Was tatsächlich hochskaliert

Das aktive Bauteil fungiert als steuerbares Leitelement, sodass die Ausgangsenergie des Verstärkers aus den DC-Versorgungsleitungen entnommen wird, anstatt durch das Eingangssignal erzeugt zu werden. Die Eingangsform entscheidet hauptsächlich, wann und wie stark das Bauteil leitet, was wiederum steuert, wie viel Versorgungsenergie die Last erreicht.

Ein praktisches mental Modell, das unter Debugging-Druck nützlich bleibt, ist folgendes: Das Eingangssignal ist ein Steuersignal, und die Stromversorgung ist der Speicher, der die Ausgangsenergie bereitstellt. Wenn Probleme bei hohen Ausgangsniveaus auftreten, liegt die Ursache oft in der Stromversorgung, dem Erdungssystem oder den Strompfaden, anstatt in der kleinen Signalquelle selbst.

In BJT-Ausgangsstufen beeinflusst der Basis-Emitter-Antrieb den Kollektorstrom. Man neigt leicht dazu, an die Idee zu glauben, dass die Transistorverstärkung (β) das Design tragen wird, und dieser Glaube kann während der frühen Berechnungen beruhigend erscheinen. In der Praxis sind Designs, die über Temperatur, von Gerät zu Gerät variieren und Alterung hinweg standhalten, normalerweise so angeordnet, dass die Gesamtverstärkung und Linearität aus der umgebenden Architektur und dem Feedback stammen, nicht aus dem Vertrauen darauf, dass β höflich bleibt.

In MOSFET- und GaN-Stufen passt die Gate-Spannung hauptsächlich die Kanalleitfähigkeit an. Nachdem der Bias angemessen eingestellt wurde, wird der Drain-Strom zu einem formschlüssigen Abbild des Eingangs. Das Gate sieht im stationären Zustand einfach aus, da es sehr wenig DC-Strom zieht, aber es verlangt dennoch Respekt im dynamischen Betrieb: Kapazitäten und Ladungsbewegungen können dazu führen, dass der Treiber härter arbeiten muss als erwartet, insbesondere bei hohen Frequenzen oder wenn die Schaltkante aggressiv ist.

Häufig verwendete aktive Bauteile in Leistungsverstärkern:

• BJT

• MOSFET

• GaN HEMT.

Biasing: Auswahl eines Betriebsbereichs, der vorhersehbar bleibt

Biasing etabliert einen quieszenten Arbeitspunkt, sodass das Bauteil im beabsichtigten Bereich während des Signal-Schwingens bleibt. Der unangenehme Teil, der jedem bekannt ist, der während einer langen Bench-Sitzung beobachtet hat, wie sich der Bias verschiebt, ist, dass der richtige Bias beim Einschalten möglicherweise nicht der richtige Bias nach der thermischen Erwärmung ist.

In linearen Klassen wird der Biaspunkt so gewählt, dass das Bauteil für die meisten der Wellenform in seinem linearen oder quasi-linearen Bereich bleibt. Dieser Kompromiss ist sowohl in FFT-Messungen als auch in der Temperatur des Kühlkörpers direkt sichtbar.

Push-Pull-Stufen zeigen die häufigste Anspannung im Übergangsbereich:

• Wenn der Bias niedrig eingestellt ist, wird die Überlappungsverzerrung messbar und ist in Audioanwendungen oft subjektiv störend bei niedrigen Pegeln.

• Wenn der Bias hoch eingestellt ist, steigt die Leerlaufdissipation und die thermische Marge verengt sich in einer Weise, die die langfristige Zuverlässigkeit weniger sicher erscheinen lässt.

Viele praktische Bauweisen werden durch Iteration abgestimmt: Voreinstellung, messen von Niederfrequenzverzerrungen, das Gerät aufwärmen und dann erneut messen. Kaltes und heißes Verhalten kann so unterschiedlich sein, dass es sich anfühlt, als ob man zwei verschiedene Verstärker validiert, obwohl das Schaltbild sich nie geändert hat.

Lineare Klassenoptionen:

• Klasse A

• Klasse AB

• Klasse B.

In Klasse D verhalten sich die Ausgangsgeräte die meiste Zeit wie Schalter, anstatt als lineare Leitungselemente zu arbeiten. Der Eingang wird in ein Pulsformat (häufig PWM oder eine verwandte Modulationsmethode) umgewandelt, die Leistungsstufe schaltet die Versorgung in ein Ausgangsnetzwerk, und ein LC-Filter rekonstruiert die Basisbandwelle an der Last.

Die Entwicklungsarbeit hier bringt oft eine ganz bestimmte Art von Angst mit sich: Effizienz zu pushen und Robustheit voranzutreiben, scheinen nicht immer in Einklang zu stehen. Höhere Effizienz kann die Empfindlichkeit gegenüber parasitären Effekten, Totzeitenfehlern und Schaltkanteneffekten erhöhen. In echter Hardware kann eine scheinbar kleine Layoutänderung, bei der eine Hochstromschleife um ein paar Zentimeter verschoben wird, ein Design von einem sauberen Spektrum zu anhaltendem EMI umschalten, das sich nicht verflüchtigt, bis der Strompfad enger gestaltet wird.

Häufige Modulations- / Rekonstruktionselemente:

• PWM

• LC-Ausgangsfilter.

Linearität und Stabilität

Ein Leistungsverstärker umfasst weit mehr als einen Ausgangstransistor und einen Widerstand. Der umgebende Schaltkreis steuert die Signalübertragung, verringert Verzerrungen und erhält die Stabilität unter schwierigen Lastbedingungen. Stabile Betriebe mit reaktiven Lautsprechern, schlechter Erdung und schwierigen Kabelbedingungen hängen von sorgfältigem Schaltungsdesign ab.

Negative Rückkopplung wird häufig angewendet, um wiederholbare geschlossene Regelverstärkungen zu etablieren und Nichtlinearitäten zu verringern. Eine produktive Denkweise besteht darin, das Verhalten im offenen Regelkreis unvollkommen, manchmal sogar chaotisch, zuzulassen, solange es vorhersehbar und stabil genug ist, damit die Rückkopplung innerhalb des Bandbreite, die Ihnen wichtig ist, korrigieren kann.

Rückkopplung bringt jedoch Verpflichtungen mit sich. Wenn sich die Phasenverschiebung anhäuft und die Sicherheitsmargen nicht gesund sind, kann der Verstärker klingeln oder oszillieren, besonders bei reaktiven Lasten oder langen Kabeln. Dies ist einer der Fehlermodi, der persönlich anstößig erscheinen kann, wenn er erst nach der Montage auftritt, da das Schaltbild möglicherweise makellos aussah, während die physische Implementierung leise die Schleifendynamik verschob.

Emitter-Widerstände (BJTs) oder Source-Widerstände (MOSFETs) fügen lokale Rückkopplung hinzu, die das Verhalten des Geräts linearisiert und die Stromverteilung unter parallelen Ausgangsgeräten verbessert. Degenerationsmethoden werden oft bevorzugt, da sie helfen, Stromungleichgewichte zu verhindern, die durch Temperaturdrift zwischen abgestimmten Geräten verursacht werden.

Diese Technik verbessert auch die Konsistenz von Gerät zu Gerät, was wichtig ist, wenn das Ziel ein Produkt ist, das sich am Montagmorgen und nach einem Jahr im Feld gleich verhält.

Degenerationskomponenten nach Gerätetyp:

• Emitter-Widerstände (BJT)

• Source-Widerstände (MOSFET).

Kompensation wird verwendet, um die Bandbreite zu gestalten und das Hochfrequenzverhalten zu steuern, insbesondere dort, wo Parasitika dominieren können. Ausgangsstufen sind exponiert, da die Last in realen Installationen selten rein resistiv ist.

Die Lastumgebung führt Elemente ein, die ein ansonsten gut funktionierendes Design destabilisieren können:

• Lautsprecher können induktiv und resonant sein.

• Kabel fügen verteilte Kapazität und Induktivität hinzu.

• Stecker und Verkabelungen führen kleine, aber bedeutende Impedanzdiskontinuitäten ein.

Eine wiederkehrende Lektion aus den Übergängen vom Tisch zum Feld ist, dass stabil mit einem 8-Ohm-Widerstand nicht garantiert, dass es in einem lebenden System stabil ist. Stabilitätsprüfungen verlaufen in der Regel besser, wenn sie gegen Worst-Case-Lasten, kapazitive, induktive und Kombinationen, validiert werden, anstatt nur gegen die ordentliche Laborlast.

Häufige Kompensations- und Dämpfungselemente:

• Miller-Kondensatoren

• Vorlauf-Nachlauf-Netzwerke

• Zobel-Netzwerke

• Ausgangsinduktivitäten

• Gate-/Basis-Stopp-Widerstände.

Ausgangskopplung und DC-Management: DC vom Lade fernhalten

Da viele Ausgangsstufen an einem internen DC-Arbeitspunkt sitzen, muss das Design sicherstellen, dass die Last nicht schädlichem DC ausgesetzt ist. Menschen haben zu diesem Thema aus einem einfachen Grund starke Gefühle: Wenn DC-Fehler auftreten, sind sie oft teuer, laut und schnell.

Einfacheilversorgungsverstärker können einen Ausgangskopplungskondensator verwenden, um DC zu blockieren. Transformatoren können Isolation und Impedanztransformation bieten, werden jedoch in modernen Verbraucher-Audioanwendungen aufgrund von Größe, Kosten, Bandbreitenbeschränkungen und zusätzlichen Verzerrungsmechanismen seltener eingesetzt.

Kopplungs- / Isolationsoptionen:

• Ausgangskopplungskondensator

• Transformator.

Ein weit verbreiteter Ansatz ist eine Split-Rail-Stromversorgung (zum Beispiel ±V Rails), sodass der Ausgang nahe 0 V sitzen kann und DC-gekoppelt zur Last ist. Dies verbessert im Allgemeinen das Verhalten bei niedrigen Frequenzen und verringert die Abhängigkeit von großen Elektrolytkondensatoren, lenkt jedoch die Aufmerksamkeit auf Offset-Kontrolle und langfristiges Driften.

Ein DC-Servo kann kleine Offsets mit einem langsamen Korrekturrückkopplungsweg korrigieren, der die Audiobandbreite nicht stört. Schutzschaltungen überwachen Bedingungen, die in der Praxis Lautsprecher und Ausgangsstufen ruinieren können: Ausgangsoffset, Überstrom und Temperaturanstieg. Wenn ein Fehler erkannt wird, kann die Last mittels eines Relais oder eines elektronischen Schalters getrennt werden.

Was diesen Bereich im Labor emotional frustrierend macht, ist, dass das schlechte Verhalten langsam und verzögert auftreten kann. Kleine Offsets, die während der initialen Einrichtung harmlos aussehen, können sich nach thermischer Erwärmung oder nach einer Spannungsänderung verlagern. Designs, die in der realen Nutzung überleben, antizipieren typischerweise diese unangenehmen, dramafreien Fehlermodi, anstatt anzunehmen, dass das System immer in einem idealen stationären Zustand bleibt.

Bedingungen, die häufig von Schutzschaltungen überwacht werden:

• Ausgangs-DC-Offset

• Überstrom

• Übertemperatur.

Eine verlässliche Möglichkeit, einen Leistungsverstärker zu verstehen, besteht darin, ihn als ein System zu betrachten, dessen Verhalten stark durch die Stromversorgung, das thermische Design, das PCB-Layout, die Schutzstrategie und die Regelkreise geprägt ist. Die Wahl des Bauteils (BJT vs. MOSFET vs. GaN) verändert die Einschränkungen und eröffnet verschiedene Möglichkeiten, aber die tägliche Leistung wird häufig von der Bias-Strategie, der Stabilität der Regelkreise und der Reaktion des Designs auf reale Lasten und reale Betriebsbedingungen dominiert.

In vielen zuverlässigen Designs hängt die Leistung oft mehr von einer sorgfältigen Umsetzung ab als von fortschrittlichen Komponenten. Wichtige Faktoren sind Rückstrompfade, Erdungsstruktur, Platzierung der Kompensation und stabile Bias-Kontrolle über Temperaturänderungen. Diese Details helfen, Verstärker zu schaffen, die während Tests und langfristiger Nutzung stabil, genau und zuverlässig bleiben.

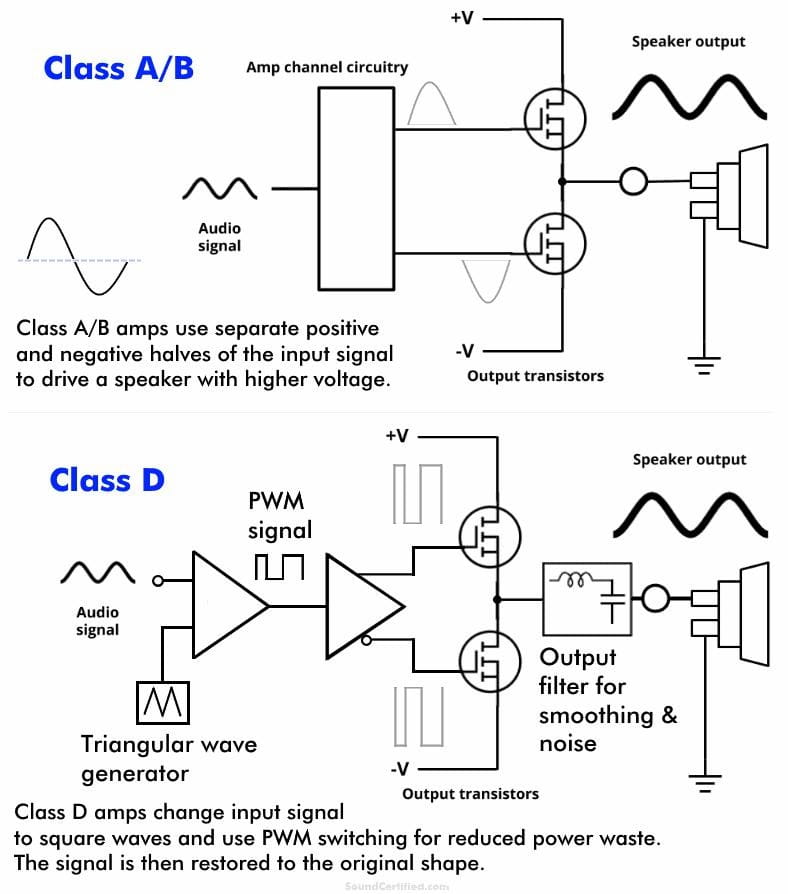

Klassen von Leistungsverstärkern und Betriebsprinzipien

Leistungsverstärker werden häufig nach Klassen gruppiert, einem Label, das an den Leitungswinkel der Ausgangsbauelemente über einen Signalzyklus gebunden ist. Dieses Label deutet auch auf eine tiefere Designwahl hin: ob die Ausgangsbauelemente als lineare Elemente, als Schalter oder als ein gemanagter Mix aus beidem betrachtet werden.

In tatsächlichen Produkten sagt der Klassenname selten allein das endgültige Hör- oder Messergebnis vorher. Das Ergebnis wird oft durch das Verhalten des Designs geprägt, wenn die Bedingungen nicht mehr den Lehrbuchanforderungen entsprechen, wie wenn die Temperatur steigt, die Last reaktiv wird oder Fertigungstoleranzen sich ansammeln. Viele schwierige Konstruktionsprobleme ergeben sich aus langsamem Driften, Randbedingungen und Zustandsübergängen, bei denen das stabile Verhalten des Schaltkreises aufrechterhalten werden muss.

Eine praktische Möglichkeit, Verstärkerrassen zu kategorisieren, besteht darin, immer wieder zwei Fragen zu stellen:

• Wo wird die Energie unter Betriebsbedingungen dissipiert?

• Was sorgt dafür, dass das Verzerrungsverhalten konsistent bleibt, während sich Temperatur und Last ändern?

Klasse A

Klasse A hält das Ausgangsbauelement während des gesamten Zyklus leitend. Da das Bauelement nicht abgeschaltet wird, gibt es keinen Übergangszeitraum zwischen den Bauelementen, was normalerweise bedeutet, dass es kein klassisches Überlagerungsartifact zu verwalten gibt. Wenn der Schaltkreis konservativ vorgespannt ist, kann die Kleinsignal-Linearität beruhigend wohlverhalten erscheinen, und das Verzerrungsspektrum bleibt oft glatt anstatt abrupt.

Der Kompromiss zeigt sich sofort in der Leistungsdissipation. Klasse A zieht auch im Leerlauf erheblichen Strom, und dieser Strom wird zu Wärme, unabhängig davon, ob Audio abgespielt wird oder nicht. In vielen realen Konstruktionen hört das Schaltbild lange bevor das thermische Design der limitierende Faktor wird. Es ist üblich, nach einer Simulation zuversichtlich zu sein und dann von einem Gehäuse gedemütigt zu werden, das nach einer Stunde auf der Bank heißer läuft als erwartet.

Das thermische Verhalten wird von mehreren physikalischen Details definiert, die auf eine Weise interagieren, die leicht unterschätzt werden kann:

• Kühlkörpergröße und thermische Masse

• Wärmeübergangswiderstand von der Verbindung zur Gehäusewand und von der Gehäusewand zum Kühlkörper

• Auswahl des Schnittstellenmaterials und Konsistenz des Anpressdrucks

• Luftstrompfade, Gehäusebelüftung und Annahmen zur Umgebungs temperatur

Personen, die Klasse A-Verstärker debugged haben, erinnern sich oft an die kleinen physikalischen Änderungen, die in der Praxis gar nicht so klein waren. Zum Beispiel kann das Verlegen eines Bias-Sensors oder das Ändern seiner thermischen Kopplung Betriebspunkte so weit verschieben, dass Verzerrung und Stabilität über lange Sitzungen beeinträchtigt werden. Klasse A-Designs neigen dazu, reibungsloser zu funktionieren, wenn sie als thermische Systeme mit einem Audiokreis innerhalb behandelt werden, nicht umgekehrt.

Klasse B

Klasse B verwendet typischerweise eine Push-Pull-Anordnung, bei der jedes Gerät ungefähr die Hälfte der Wellenform leitet. Die Effizienz verbessert sich, weil der Leerlaufstrom niedrig gehalten werden kann und die Verlustleistung des Geräts signifikant sinkt, wenn kein Signal anliegt.

Die Schwierigkeiten konzentrieren sich im Bereich der Nullüberquerung. Reale BJTs und MOSFETs beginnen nicht bei einem idealisierten Threshold zu leiten; sie benötigen eine endliche Spannung/Strom und sie wechseln allmählich. Dieses Verhalten kann während des Schaltens zwischen den Geräten eine Kerbe oder Diskontinuität erzeugen, weshalb der reine Betrieb der Klasse B in hochleistungsfähigen Audiosystemen selten verwendet wird.

Auf dem Tisch kann Klasse B bei höheren Ausgangspegeln recht sauber aussehen, wird dann jedoch bei niedrigen Ausgängen, bei denen der Überlappungsbereich einen größeren Teil der Wellenform einnimmt, enttäuschend offensichtlich. Belastungen machen dies komplizierter: Lautsprecher stellen keinen ordentlichen Widerstand dar, und ihre Impedanzgröße und Phasenwinkel variieren mit der Frequenz. Praktisch gesehen kann Klasse B aufgrund ihrer Effizienz ansprechend sein, erfordert jedoch tendenziell ein Maß an Disziplin bei der Nullüberquerung, das reale Geräte und reale Lautsprecher nicht von Natur aus bieten.

Klasse AB

Klasse AB kann als Klasse B mit einem absichtlich eingeführten Leerlaufbias betrachtet werden, sodass beide Geräte leicht um die Nullüberquerung leiten. Diese Überlappung reduziert die Überschneidungsverzerrung und hält die Effizienz viel näher an Klasse B als an Klasse A. Für viele Audioprodukte stellt Klasse AB am Ende die vertraute „Basislinie“ dar, da sie sich gut skalieren lässt und eine breite Palette von Preis- und Leistungszielen erfüllt.

Was ein komfortables Klasse-AB-Design von einem temperamentvollen trennt, ist normalerweise die Bias-Steuerung in Gegenwart von Wärme. Der Bias wird oft mit einem Vbe-Multiplikator oder einem Bias-Servo eingestellt, und der Bias-Mechanismus muss die Temperatur mit ausreichend Genauigkeit verfolgen, um ein Überhitzen zu vermeiden, wenn der Kühlkörper warm wird. Das Unbeholfene ist, dass „die Temperatur verfolgen“ nicht rein eine elektrische Aussage ist, sondern auch die mechanische Platzierung und die thermische Kopplung betrifft.

Implementierungsdetails, die wiederholt in realen Builds auftauchen, sind:

• Platzierung des Bias-Sensors in Bezug auf die heißesten Geräte

• Qualität und Wiederholbarkeit des thermischen Kontakts zum Kühlkörper/Gerät

• Sensibilität gegenüber Montagevariationen

• Drift beim Aufwärmen und Verhalten der Gehäusetemperatur im Stationärzustand

Ein häufiges Muster ist, dass ein Verstärker beeindruckend sauber misst, wenn er kalt ist, dann jedoch in höhere Verzerrungen oder sogar marginale Stabilität driftet, nachdem das Gehäuse thermisches Gleichgewicht erreicht hat. Die Klasse-AB-Designs, die gut altern, neigen dazu, den Bias als ein dynamisches Steuerproblem zu behandeln, das über die Zeit, von Einheit zu Einheit und bei realistischer Belüftung konstant bleiben muss. Niedrige Verzerrungen sind selten ein einziger Sweet Spot; es ist mehr wie ein stabiler Bereich, den das Design intakt halten muss, während sich die Umgebung verschiebt.

Klasse C

Klasse C leitet weniger als 180° des Zyklus. Die rohe Gerätestromwellenform weicht absichtlich stark von der Sinusoidalen ab, was sie zu einer schlechten Übereinstimmung für Audio-Fidelity macht. In RF-Systemen ist diese Verzerrung nicht der endgültige Ausgang; es ist ein intermediärer Zustand, der durch das Lastnetzwerk geformt wird.

Ein abgestimmtes LC-Netzwerk am Ausgang wählt die gewünschte Grundfrequenz aus und unterdrückt Harmonische, wodurch die abgegebene Spannung bei der Betriebsfrequenz nahezu sinusoidal aussieht. Der Entwurfsschwerpunkt verlagert sich von der breiten Amplitudenflachheit hin zur engen Leistungsvermittlung und spektralen Formung.

RF-orientierte Klasse C-Arbeiten drehen sich oft um einen bestimmten Satz von Reglern:

• Resonanznetzwerk-Design und Abstimmverhalten

• Impedanzanpassung und Transformationsverhältnisse

• Q-Faktor-Auswahl, Bandbreitenkompromisse und Verlustmanagement

• Gerätestress, wenn das Netzwerk entstimmt oder sich die Last ändert

In der Praxis arbeiten der Verstärker und das Ausgangsnetzwerk als ein verbundenes System. Kleine Abstimmungs- oder Laständerungen können Effizienz, Ausgangsleistung und Transistorstress schnell beeinträchtigen. Die Leistung des Verstärkers hängt daher stark vom angepassten Netzwerk ab, das mit ihm verbunden ist.

Klasse D

Klasse D betreibt die Ausgangsgeräte als Schalter anstelle von linearen Elementen. Der Audioinhalt wird über PWM oder eine ähnliche Modulationsmethode kodiert und dann durch einen LC-Tiefpassfilter rekonstruiert. Da die Geräte den Großteil ihrer Zeit entweder vollständig ein oder vollständig aus sind, ist die Verlustleistung viel geringer, und moderne Designs erreichen häufig eine sehr hohe Effizienz.

Die eigentliche Arbeit in Klasse D besteht darin, Schaltartefakte zu verwalten, sodass sie sich nicht in hörbare Verzerrungen, abgestrahlte Emissionen oder intermittierende Fehlfunktionen verwandeln. Hohe Effizienzgewinne werden in diesen Designs erzielt, aber versteckte Effekte von Parasitika und physischer Anordnung können ebenfalls schwierige Designprobleme schaffen.

Techniken, die häufig verwendet werden, um das Verhalten kontrolliert zu halten, umfassen:

• Hochschleifen-Rückkopplung

• Totzeitregelung zur Verringerung der Verzerrung und Vermeidung von Durchschlägen

• Schnelle Schaltgeräte zur Reduzierung von Übergangverlusten

Die Auswahl der Gerätetechnologie kann den Handelsraum verändern. GaN-Geräte können beispielsweise Schaltverluste reduzieren und das Hochfrequenzverhalten verbessern, aber sie bestrafen auch unsaubere Layouts, da parasitäre Elemente bei steigenden Randraten dominanter werden.

Viele Class D-Ausfälle lassen sich auf physische Implementierungsprobleme zurückführen, die banal erscheinen, bis sie es nicht mehr tun:

• Erdungs-Rückführgeometrie und Stromschleifen-Einschränkung

• Gate-Ansteuerungsschleifenfläche und Kopplungswege

• Snubber-Auswahl und Dämpfungsstrategie

• EMI-Einschluss durch Platzierung, Abschirmung und Filterung

Die Leistung von Class D ist weitgehend eine Geschichte der Kontrolle unbeabsichtigter RF-Verhalten, während die vorhersehbare Audio-Bandlinearität aufrechterhalten wird. Wenn es gut läuft, kann es mühelos klingen; wenn es schlecht läuft, kann es hartnäckig auf eine Weise sein, die mit rein audiobezogenen Werkzeugen schwer zu debuggen ist.

Class T

Class T wird am sinnvollsten als Kontrollstrategie verstanden, die auf eine schaltende Ausgangsstufe aufgeschichtet ist, und nicht als eine grundlegend andere Physik der Leistungsstufe. Der Schwerpunkt liegt auf adaptivem Timing und breitbandähnlichen Ansätzen, die die Schaltenergie umverteilen, um konzentrierte EMI-Spitzen zu reduzieren. Während der Begriff eine Branding-Geschichte hat, zeigen viele der zugrunde liegenden Ideen sich breit in modernen Designs für rauscharmen Audio-Schaltungen.

In der realen Produktentwicklung werden diese Kontrollstrategien besonders relevant, wenn der Verstärker die Emissionstests bestehen muss und gleichzeitig bei hochsensitiven Lautsprechern oder in kompakten Gehäusen leise bleibt. Saubere Audioleistung und EMI-Konformität hängen oft von denselben Faktoren ab, einschließlich vorhersehbarem Schaltverhalten, stabilen Steuerkreisen und konsistentem Filtern über Produktionseinheiten hinweg.

Entwurfsfragen, die in soliden Implementierungen tendenziell als ein kombiniertes Ziel behandelt werden, umfassen:

• Modulationsstrategie und spektrale Verteilung

• Feedback-Design und Stabilität der Schleifen über Last-/Filtervariationen

• Entscheidungen zur Ausgangsfilterung und Toleranzsensitivität

• Planung der elektromagnetischen Verträglichkeit von den frühesten Layout-Entscheidungen an

Wenn Class T-Stilansätze gut umgesetzt werden, besteht der Vorteil weniger in Marketingkategorien und mehr in einer ruhigeren, wiederholbareren Schaltcharakteristik, die über Lautsprecher, Gehäuse und regulatorische Testaufbauten gutmütig bleibt.

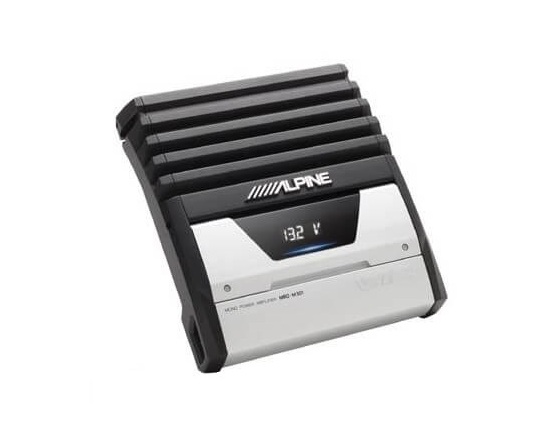

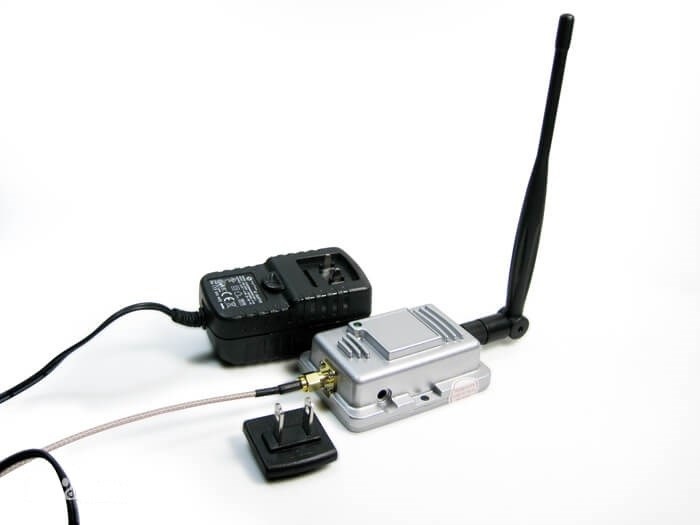

Leistungs-Verstärker-Bausteine

Ein Leistungs-Verstärker, der außerhalb eines Lehrbuchs überlebt, ist fast nie ein Schaltkreis, der alles macht. Er verhält sich eher wie eine koordinierte Kette von Stufen, und jede Stufe deckt leise eine Einschränkung ab, die früher oder später in der tatsächlichen Nutzung auftaucht: Der Eingang nimmt Rauschen und Brummen auf, die Mittelstufen erschöpfen sich an Spannungsschwankungen, die Ausgangsstufe ist starkem Stromstress ausgesetzt, Wärme verschiebt langsam die Betriebspunkte, und die Last kann ganz anders als ein sauberer Widerstand aussehen. Designs, die langfristiges Vertrauen gewinnen, behandeln diese Blöcke gewöhnlich als ein System, da die Überraschungen oft aus Interaktionen, Stabilitätsmargen, Erdungsentscheidungen, thermischem Drift und Versorgungsdynamik kommen, und nicht aus der Hauptgewinnzahl.

Eingangs-Stufe / Vorverstärker

Die Eingangs-Stufe bestimmt den Ton für alles, was downstream kommt. Sie formt, wie die Quelle den Verstärker sieht, etabliert das Referenzverhalten und setzt Erwartungen an Rauschen lange bevor irgendwelche Großsignal-Power beteiligt ist. Konsistentes Eingangsverhalten über verschiedene Kabel, Signalquellen und Installationsbedingungen hinweg wird oft bevorzugt, da es hilft, intermittierendes Brummen und unerwünschtes Rauschen zu reduzieren.

Hohe Eingangsimpedanz und Quellenkompatibilität

Eine hohe Eingangsimpedanz reduziert die Belastung der Quelle und hilft, Frequenzgangverschiebungen zu vermeiden, die durch die Wechselwirkung der Quellenimpedanz mit der Eingangs-Kapazität verursacht werden. Die praktischen Kopfzerbrechen treten normalerweise bei langen Verbindungsleitungen, passiven Lautstärkereglern oder ungewöhnlich hochimpedanten Quellen auf; in diesen Fällen sorgt ein gutartiger Eingangs-Puffer dafür, dass die Leistung nicht zu einem Kabel-Längen-Experiment wird. Wenn der Eingang tolerant ist, wird die Fehlersuche ruhiger: weniger Momente, in denen es nur mit diesem Kabel passiert, und weniger Überraschungen, wenn ein System vom Tisch in das Rack bewegt wird.

Verstärkungs-/Lautstärke-Struktur und Headroom-Management

Eine ausgewogene Verstärkungsstruktur verhindert, dass frühe Stufen clippen, während sie dennoch vollen Ausgang bei normalen Eingangspegeln zulässt. Übermäßige Verstärkung kann Rauschen erhöhen und die Lautstärkeregelung zu empfindlich machen, während unzureichende Verstärkung die vorgelagerten Geräte überlasten und einen rauen Klang erzeugen kann. Viele Designs platzieren normale Hörpegel in der Mitte des Lautstärkeregelungsbereichs, während sie zusätzlichen Spielraum für kurze Audiogipfel lassen.

Erdung, Abschirmung und Auswahl rauscharmen Geräte

Die Geräuschleistung wird in der Regel mehr durch die Strompfade und die Referenzintegrität entschieden als durch ausgefallene Schaltungsblöcke. Stern-Erde-Konzepte, kurze und gezielte Rückführungswege, sorgfältig gewählte Chassis-Verbindungen und diszipliniertes Abschirmen übertreffen oft inkrementelle Komponentenwechsel. Rauscharmen Eingabegeräte können helfen, aber sie beseitigen keine Erdschleife oder entschuldigen einen hochimpedanten Knoten, der neben Schaltströmen verlegt ist. Ein Muster, das bei der Fehlersuche zu sehen ist, ist, dass die ruhigen Builds die sind, bei denen Rückströme von Anfang an absichtlich geleitet wurden und nicht nach der ersten Brumm-Beschwerde entdeckt wurden.

Treiber-/Spannungsverstärker-Stufe (VAS)

Diese Stufe ist der Ort, an dem der größte Teil des Spannungsgewinns und der Spannungsschwankung entwickelt wird, und sie liefert auch den dynamischen Strom, der benötigt wird, um die Kapazitäten der Ausgangsgeräte aufzuladen und zu entladen. Wenn ein Verstärker über verschiedene Lautsprecher, Kabellängen und Temperaturen hinweg vorhersehbar erscheint, sind die VAS-/Treiber-Entscheidungen normalerweise Teil des Grundes. Wenn instabiles Verhalten auftaucht, wird oft dieser Abschnitt überprüft, da kleine Probleme den gesamten Feedbackkreis beeinflussen können.

Erzeugung von Spannungsschwankungen mit linearer Verhalten

Der VAS muss in der Lage sein, nahe den Versorgungsschienen zu schwingen, ohne in nichtlineare Bereiche zu gleiten, die das Feedbackverhalten schwerer vorhersagbar machen. Diese Stufe wird häufig so ausgelegt, dass sie die Transkonduktanz und den Gewinn über verschiedene Signalpegel hinweg stabil hält, da kleine Nichtlinearitäten später die Verzerrung durch das Feedbackschleifenverhalten erhöhen können. In der Praxis bedeutet ein VAS, das bei großen Schwankungen ruhig bleibt, oft einen Verstärker, der weniger angestrengt klingt, wenn er gefordert wird, selbst wenn die Bench-Zahlen bereits respektabel sind.

Ansteuerung kapazitiver Lasten innerhalb des Verstärkers

Bei hohen Frequenzen stellen Ausgangs-BJTs oder MOSFETs eine stark kapazitive Last dar. Wenn der VAS nicht schnell Strom bereitstellen und abnehmen kann, steigt die transiente Verzerrung und die Stabilitätsmargen verengen sich auf eine Weise, die möglicherweise nur mit schnellen Flanken oder reaktiven Bedingungen sichtbar wird. Deshalb führen viele robuste Designs im VAS/Treiber mehr Standstrom, als eine rein papierbasierte Berechnung nahelegen könnte: Das neigt dazu, sauberere Übergänge, besser vorhersagbares Phasenverhalten und weniger Drama zu erzeugen, wenn die Ausgangsstufe hart arbeiten muss.

Kompensation und Frequenzformen

Hier wird das Verhalten der Schleife mit Kompensationsentscheidungen geformt, die Bandbreite gegen kontrollierte Phasenreserve unter ungünstigen Bedingungen eintauschen. Das Ziel ist typischerweise eine Bandbreite, die gut strukturiert bleibt, nicht eine Spezifikationsnummer, die isoliert beeindruckend aussieht. Erfahrungsgemäß kann ein Verstärker mit resistiven Lasten gut funktionieren, aber mit langen Lautsprecherkabeln oder reaktiven Lautsprechern instabil werden. Die Prüfung der Kompensation mit realistischen Lasten und Verkabelungen hilft, Stabilitätsprobleme in der letzten Phase zu verhindern.

Kaskoden und Stufenisolierung

Kaskodierung kann Miller-Effekte reduzieren und die Gerätespannungen konstanter halten, was oft die Linearität verbessert und den dominanten Pol leichter verwaltbar macht. Sie wird besonders attraktiv bei höheren Schienenvoltagen oder wenn das Design ein konsistentes Verhalten bei Geräteaustausch und Temperaturänderungen aufrechterhalten muss. Kaskoden werden in Produktionsdesigns oft bevorzugt, weil sie die Variation zwischen den Transistoren ohne sensitive Abstimmungen verringern.

Ausgabe-/Leistungsstufe

Die Ausgangsstufe ist der Ort, an dem der Verstärker auf die unordentliche Welt trifft: komplexe Lautsprecherimpedanzen, abrupte Impedanzabfälle bei bestimmten Frequenzen, versehentliche Kurzschlüsse und transiente Ereignisse, die keine Erlaubnis einholen. Gute Ausgangsstufen scheinen durch reale Lasten unbeeindruckt zu sein, und dieses ruhige Verhalten resultiert normalerweise aus einem konservativen Stressmanagement und nicht aus einer heldenhaften Betätigung nahe den Gerätegrenzen.

Topologien für hohe Stromlieferung

Übliche Ausgangsimplementierungen umfassen komplementäre Emitterfolger (BJTs) und Source-Folger (MOSFETs). Die Wahl der Topologie hängt typischerweise davon ab, wie das Design das Biasing-Verhalten, thermische Tendenzen und Gerätestress unter realen Strömen handhabt, nicht davon, welche Option gerade modisch ist. Stabile Arbeitspunkte werden oft bevorzugt, da sie eine zuverlässige Leistung über Temperaturänderungen, Belüftungsbedingungen und verschiedene Lautsprecherlasten hinweg aufrechterhalten.

Parallelgeschaltete Geräte und Stromverteilung

Höherleistungsdesigns schalten oft mehrere Ausgangsgeräte parallel, um die Wärmeabfuhr zu verteilen und den Stress pro Gerät zu reduzieren. Ballastwiderstände (Emitter-/Source-Widerstände) fördern die Stromverteilung und verringern das Risiko, dass ein Gerät den Strom beim Erwärmen übermäßig beansprucht. In realen Builds erleichtern diese Widerstände auch das Vorhersehen des Fehlerverhaltens, was eine wiederherstellbare Überlast von einem kaskadierenden Ausfall trennen kann, der mehrere Teile auf einmal ausfallen lässt.

Bias-Kontrolle, Übertragerverzerrung und thermisches Tracking

Klasse-AB-Stufen hängen von einem Bias ab, der stabil genug bleibt, um die Überkreuzverzerrung niedrig zu halten, ohne in Überhitzung zu driftet. Temperaturkompensierte Bias-Schaltungen und physikalische Platzierung, thermische Kopplung an den Kühlkörper oder an die gesteuerten Geräte spielen oft eine ebenso wichtige Rolle wie das Schaltbild selbst. Eine häufige Beschwerde im Feld ist Bias-Drift nach dem Aufwärmen; die Entwürfe, die sich über Stunden „settled“ anfühlen, behandeln thermische Pfade oft als etwas, das absichtlich entwickelt werden muss, und nicht einfach als angenommen.

Schutz: Strombegrenzung, SOA-Schutzmaßnahmen und Fehlerbehandlung

Kurzschlüsse, niederimpedante Einbrüche und reaktive Ströme können Geräte außerhalb ihres sicheren Betriebsbereichs (SOA) drängen. Praktische Verstärker fügen häufig Strombegrenzung, SOA-bewussten Schutz und manchmal Rückfaltung hinzu, um Stress während andauernder Überlastung begrenzt zu halten. Die ausgefeilteren Implementierungen versuchen, sich während legitimer Musikspitzen aus dem Weg zu halten, während sie entscheidend reagieren, wenn eine Überlast anhält. Eine Realität, die viele Teams auf die harte Tour lernen, ist, dass Schutzschaltungen, die in Tests „nie aktiv werden“, möglicherweise einfach nie unter realistischen Fehlerkonfigurationen getestet wurden.

Stromversorgung (Energiespeicherung, Spitzenbedarf und Schienenverhalten)

Die Versorgung ist mehr als nur ein DC-Anbieter; sie wird Teil der Signalumgebung durch Schienenmodulation, Erdströme und transiente Reaktionen. Wenn ein starker Verstärker mit einer Versorgung gepaart wird, die ihre Ruhe nicht bewahren kann, kann das Ergebnis ein angespannter Charakter bei Spitzen und Verzerrungsmechanismen sein, die mit stationären Tests schwer zu erkennen sind. Das Verhalten der Stromversorgung wird oft ebenso genau überwacht wie der Signalweg, um eine konsistente Leistung unter verschiedenen Netzbedingungen aufrechtzuerhalten.

Transformator/SMPS-Fähigkeit und Spitzenleistungsabgabe

Egal, ob die Versorgung linear (Transformator + Gleichrichter) oder SMPS-basiert ist, sie muss kurze Impulse hoher Ströme ohne übermäßigen Abfall oder lästige Schutzabschaltungen tolerieren. Viele Designs sind auf Spitzenanforderungen und nicht auf Durchschnitte ausgelegt, weil Musik und reale Programmmaterialien selten wie kontinuierliche Sinuswellen agieren. Bench-Arbeiten und Listening-Sessions zeigen oft, dass die Steifheit der Schiene während Transienten den wahrgenommenen Komfort mehr beeinflusst als nominelle Wattangaben nahelegen.

Reservoirdosierung, Ripple-Kontrolle und Erdungsrückführungen

Die Gesamtkapazität reduziert Ripple und liefert lokale Energie für Spitzen, aber physikalische Platzierung und Rückführungsrouting gestalten, ob diese Energie sauber ankommt. Hochstromladeimpulse und Rückführströme von Lautsprechern sollten nicht die gleichen sensiblen Referenzpfade teilen, die von der Eingabeschaltung verwendet werden. Viele Brumm- und Summprobleme können auf ein Layout zurückgeführt werden, das elektrisch im Schaltbild korrekt ist und dennoch nachlässig in Bezug auf die tatsächliche Rückstromkarte ist, ein Problem, das seltsam befriedigend zu beheben ist, sobald es identifiziert wurde, und tief frustrierend, bevor es das ist.

Schienenabfall, Regulierungsstrategie und thermische Konsequenzen

Schienenabfall beeinflusst den verfügbaren Spielraum und kann Bias-Punkte verschieben, manchmal auf Arten, die das Verzerrungsverhalten unter Last verändern. Einige Designs akzeptieren bescheidenen Abfall als eine Form von sanfter Begrenzung, während andere eine strengere Regelung für konsistente Dynamik verfolgen. Eine praktische Präferenz ist ein Abfall, der konsistent und leicht vorhersehbar ist, da dies das thermische Verhalten und die Leistungsvariation über wechselnde Netzspannungen und Umgebungsbedingungen leichter handhabbar macht.

Steuerung, Überwachung und Zuverlässigkeitsmerkmale auf Systemebene

Mit zunehmender Ausgangsleistung werden Schutz- und Unterstützungsschaltungen für die Systemsicherheit wichtiger. Diese Schaltungen helfen, Lautsprecher zu schützen, den Verstärkerschaden zu verringern und schwierige Serviceprobleme zu minimieren. Stabile Schutzeinrichtungen helfen auch, unerwartete Ausfälle während des langfristigen Betriebs zu reduzieren.

Lautsprecherschutz

Ausgangsrelais oder solid-state Trennungen verringern die Exposition gegenüber DC-Fehlern, Ein-/Ausschalt-Transienten und bestimmten Fehlerbedingungen. Zeitwahl, Kontaktverhalten (für Relais) und Fehlererkennungsschwellen beeinflussen, wie sich der Schutz in der realen Nutzung anfühlt. Viele Lautsprecherfehler entstehen durch abnormale Ereignisse, Stromzyklen, intermittierende Verkabelung oder durch einen einzelnen abrupten Gerätefehler, sodass sich ein schnelles und zuverlässiges Trennverhalten in weniger einmaligen Katastrophen auszahlt.

Temperatursensorik, Bias-Anpassung und Abschaltung

Thermistoren, Temperatursensoren und Vbe-Multiplikatorschemata helfen, die Temperatur zu verfolgen und die Wahrscheinlichkeit eines thermischen Durchbrennens zu reduzieren. Eine thermische Abschaltung kann katastrophale Ergebnisse verhindern, wenn der Luftstrom blockiert ist oder die Umgebungstemperatur über die Erwartungen steigt. Der Standort des Sensors ist wichtiger, als viele anfangs möchten: die falsche thermische Stelle zu messen kann eine beruhigende Anzeige erzeugen, während der echte Hotspot weiter ansteigt.

Spezifische Blöcke der Klasse D

Klasse D-Verstärker führen zu Schaltverhalten, sodass das Design sich wie gemischte Signal-RF-Arbeiten anfühlt, selbst wenn das Ziel Audio ist. Der Erfolg hier beruht oft darauf, frühzeitig realistisch über elektromagnetisches Verhalten zu sein, anstatt zu hoffen, dass es nach dem ersten EMI-Test behoben werden kann.

Ausgangs-LC-Filter und Lastinteraktion

Der Ausgangs-LC-Filter rekonstruiert Audio aus der PWM-Wellenform und muss stabil bleiben bei Variationen der Lautsprecherimpedanz. Komponenten-Toleranzen, Sättigungsmerkmale und Abhängigkeit vom Leistungsniveau zeigen sich alle an den Leistungskanten. Ein pragmatischer Workflow besteht darin, um unfreundliche Lasten herum zu designen und dann die Verifikation mit echten Kabeln und Lautsprechern durchzuführen, denn bei hohen Frequenzen verhalten sich der Filter und die Verkabelung wie ein gekoppeltes System mit eigener Persönlichkeit.

EMI-Kontrolle: Layout, Abschirmung, Kantenraten und Konformität

Die EMI-Kontrolle wird stark von der Layout-Disziplin beeinflusst: Minimierung der Schleifenfläche, Verwaltung von hohen di/dt-Pfaden und Formung der Anstiegs-/Fallzeiten, sodass die Schaltenergie weniger aggressiv ist. Spreizspektrum-Modulation und Snubber können nützliche Werkzeuge sein, aber sie kompensieren selten große, schlecht eingeschränkte Schaltzyklen. Eine wiederkehrende Beobachtung von Teams, die die Konformität reibungslos bestehen, ist, dass das Routing von der ersten Platzierungsentscheidung an wie RF-Arbeiten behandelt wird, anstatt am Ende „gereinigt“ zu werden.

Ein produktiver Ansatz zur Gestaltung eines Leistungsverstärkers besteht darin, Stabilität, Stromrouting und thermisches Verhalten frühzeitig anzugehen, bevor man Energie auf die Verfolgung kleiner Verzerrungsreduktionen verwendet. Wenn diese Verhaltensweisen festgelegt sind, tendieren höhere Regelverstärkungen, Geräteaufrüstungen und verfeinerte Kompensation dazu, in Vorteile zu übersetzen, die bei verschiedenen Lautsprechern und Verkabelungen intakt bleiben. Ohne diese Grundlage können bessere Teile neue Ausfallmodi aufdecken, insbesondere bei reaktiven Lasten und imperfecten realen Kabeln, und dieses Ergebnis ist selten befriedigend, wenn die ersten Feldberichte eintreffen.

Schlüssel-Leistungsindikatoren

Technische Spezifikationen

Die Spezifikationen des Verstärkers werden leichter vertrauenswürdig, wenn sie an wiederholbare Testbedingungen und die physischen Grenzen des Schaltkreises gebunden sind. Wenn ich ein Datenblatt lese, fühle ich mich sicherer, wenn die Nennleistung als kontinuierliche RMS-Leistung in einer definierten Last angegeben ist, mit Testgrenzen, die keinen Spielraum für Interpretationen lassen. Ohne diese Bedingungen könnte die Messung zwar korrekt sein, aber sie wird weniger nützlich für den Betrieb in der realen Welt.

Die RMS-Leistungsberichterstattung ist tendenziell am besten interpretierbar, wenn sie das Messsetup klar angibt. Eine Bewertung, die bescheiden aussieht, aber über Minuten konstant bleibt, stimmt normalerweise besser mit dem überein, wie Leute tatsächlich hören, insbesondere wenn der Raum warm ist, die Musik dicht ist und die Sitzung länger dauert als eine schnelle Demo. Im Gegensatz dazu können Musikleistung oder Kurzzeitwerte beeindruckend erscheinen, während sie die langfristigen Auswirkungen des Spannungsabfalls der Stromversorgung und der Wärmeentwicklung im Gehäuse vermeiden.

RMS-Leistungstestbedingungen, die die Bewertung vergleichbar machen:

• Lastimpedanz (z. B. 8 Ω, 4 Ω)

• Bandbreite (z. B. 20 Hz–20 kHz)

• Verzerrungsgrenze bei der Bewertung (z. B. 0,1 % THD)

• Kanalanzahl-Bedingung (z. B. beide Kanäle für Stereoeinheiten betrieben)

Die totale harmonische Verzerrung (THD) ist ein grobes Werkzeug, bietet jedoch dennoch echte Einblicke, wenn sie im Kontext gelesen wird. Eine sehr niedrige THD-Zahl bei 1 kHz deutet oft auf eine starke Regelverstärkung und eine angemessene Linearität hin, aber ich finde es aufschlussreicher zu sehen, wie sich die THD verändert, wenn die Frequenz steigt, wenn der Ausgangspegel die Obergrenze erreicht und wenn die Last weniger freundlich wird. Diese Verschiebungen sind oft dort, wo sich die Persönlichkeit eines Verstärkers zeigt, nicht als Marketing-Sprache, sondern als Ingenieurverhalten, das man vorhersagen kann.

Häufige Ursachen für steigende THD in realen Messungen:

• THD-Wachstum bei höheren Frequenzen, das auf eine begrenzte offene Bandbreite hinweist

• Kompensationsentscheidungen, die Geschwindigkeit gegen Stabilität eintauschen

• Nichtlinearität der Ausgangsstufe, während die Geräte den Strom übergeben

• Verzerrungsspektren, die von höherwertigen Komponenten dominiert werden, die beim Pushen heller klingen können

Die Slewrate setzt eine Obergrenze dafür, wie schnell sich die Ausgangsspannung ändern kann, und diese Obergrenze zeigt sich am deutlichsten bei transienten Signalen. Wenn die Slewrate erschöpft ist, ist das hörbare Ergebnis nicht immer eine sanfte Abschwächung; es kann transiente Intermodulationsprodukte erzeugen, die in das hörbare Frequenzband einsickern. Diese Diskrepanz, die bei kontinuierlichen Tönen sauber misst, aber bei komplexen Passagen überfüllt klingt, frustriert die Hörer, weil sie inkonsistent erscheint: Der Verstärker scheint in Ordnung zu sein, bis die Musik intensiv wird.

Gestaltungsfaktoren, die häufig den Slewrate-Spielraum beeinflussen:

• Eingangs-Stromfähigkeit

• Werte der Kompensationskondensatoren

• Effektive kapazitive Belastung durch den Lautsprecher und die Kabel

Eine praktische Möglichkeit, darüber nachzudenken, besteht darin, zu beobachten, wie sich der Verstärker mit scharfen, hochpegeligen Transienten in einem schwierigen Lautsprecher verhält. Geräte mit ausreichendem Spielraum behalten oft die Details intakt, ohne brüchig zu werden, da sie nicht in ein Rückverhalten gezwungen werden.

Der Dämmfaktor steht in engem Verhältnis zum Ausgangswiderstand und wird am wichtigsten bei reaktiven Lautsprecherlasten und Subwoofer-Rück-EMK. Ein niedriger Ausgangswiderstand kann die Lautsprecherkontrolle verbessern, aber der tatsächliche Dämmfaktor an den Lautsprecherklemmen wird auch durch Kabel, Stecker und andere externe Faktoren beeinflusst. Sehr hohe Dämmfaktor-Bewertungen stellen daher möglicherweise nicht die realen Betriebsbedingungen vollständig dar.

Systemelemente, die typischerweise die reale Dämpfung am Treiber einschränken:

• Widerstand des Lautsprecherkabels

• Verluste durch Steckverbinder/Kontakte

• Frequenzweicheninduktivitäten und Serienelemente

• Kontaktoxidation über die Zeit

Statt den Dämmfaktor als ein Prahlungsmaß zu behandeln, liest er sich mehr wie ein Hinweis auf Robustheit: ob der Verstärker die Bassartikulation und den tonalem Gleichgewicht beibehält, wenn das Verkabelung, die Stecker und die Platzierung wie ein normales Heim-System aussieht, anstatt wie ein kontrolliertes Laborgerät.

Die Belastungsimpedanzfähigkeit ist einer der aufrichtigsten Stresstests, weil sie jedes Subsystem zwingt, gleichzeitig zu kooperieren. Der Betrieb mit 4 Ω- und 2 Ω-Lasten sowie mit reaktiven Lasten mit steilen Phasenwinkeln hängt davon ab, wie die Ausgabegeräte verwaltet werden, wie die Strombegrenzung implementiert wird, wie das thermische Verhalten nachverfolgt wird und wie steif die Stromversorgung bei Bedarf bleibt. Die Hauptsorge ist nicht nur, ob der Verstärker funktioniert, sondern ob eine stabile und lineare Leistung nahe den Betriebsgrenzen ohne Oszillation, Clipping oder thermisches Drosseln beibehalten wird, was die Audioqualität beeinträchtigt.

Subsysteme, die typischerweise das Verhalten bei schwierigen Lasten bestimmen:

• Auswahl der Ausgabegeräte und Management des sicheren Betriebsbereichs

• Strategie zur Strombegrenzung (wie sie aktiviert wird und wie abrupt)

• Steifigkeit der Stromversorgung bei nachhaltigem Strombedarf

• Thermisches Tracking und Effektivität der Wärmeableitung

In der realen Verwendung habe ich ein Muster gesehen: Designs mit aggressivem Schutz können beim ersten Hörtest beeindruckend wirken, dann aber unvorhersehbar bei dynamischem Material werden, wenn der Schutz eingreift. Designs mit ruhigerem thermischen Tracking und geschickterer Stromhandhabung wirken oft weniger dramatisch, aber konsistenter, was tendenziell mit dem übereinstimmt, was langfristige Hörer als leichter zu ertragen beschreiben.

Leistungsmetriken

Vergleiche sind nur dann sinnvoll, wenn die Messstandards konsistent sind und wenn die Metrik tatsächlich auf wiederholbare Hörergebnisse abzielt. Ich habe gelernt, mit Ein-Zahlen-Vergleichen vorsichtig zu sein; sie können emotional befriedigend, sauber, einfach und entscheidend sein, während sie dennoch versagen, vorherzusagen, wie sich ein Verstärker bei echten Lautsprechern in echten Räumen verhält.

RMS-Leistung funktioniert gut als Basislinie, da sie die nachhaltige Fähigkeit widerspiegelt. Burst-Stil-Bewertungen wie PMPO beschreiben hauptsächlich, wie hoch ein kurzer Gipfel steigen kann, bevor die Versorgung absinkt oder der Schutz eingreift. Bei der Paarung eines Verstärkers mit Lautsprechern wird die praktische Frage, ob er über reale Arbeitszyklen sauberen Strom liefern kann, ohne Dynamics leise zu komprimieren. Viele enttäuschende „hoch-wattigen“ Kombinationen scheitern nicht, weil die Zahl erfunden ist, sondern weil das Design für kurze Vorführmomente anstatt für lange Hörsitzungen auf realistischen Niveaus abgestimmt wurde.

Häufige Gründe, warum „hoch-wattige“ Kombinationen in der Praxis nicht die versprochene Leistung erbringen:

• Stromversorgung optimiert für kurze Demonstrationen, nicht für nachhaltige Lasten

• Kühlkörper dimensioniert für Durchschnitte, die nicht mit dem echten Gebrauch übereinstimmen

• Strombegrenzung aktiviert zu früh bei niederimpedanten Schwankungen

Die Frequenzantwort über dem hörbaren Band ist als Trophäe nicht sehr interessant. Sie wird wirklich nützlich, wenn sie hörbare Phasenverschiebungen reduziert, die transienten Zeitabstände bewahrt und das Feedbackverhalten über das gesamte Audioband hinweg vorhersagbar hält. Worauf ich achte, ist nicht nur eine flache Amplitudenantwort, sondern auch eine stabile Phasenreserve unter Last, da diese Stabilität tendenziell mit konsistentem Imaging und weniger artefaktbehafteten Aufnahmen korreliert.

Merkmale, die oft gut funktionierende Breitband-Designs von solchen unterscheiden, die es nicht tun:

• Stabiles Schleifenverhalten beim Ansteuern von Kapazitäten und Induktivitäten

• Bandbreite, die nicht kollabiert, wenn echter Lautsprecherstrom gefordert wird

• Lasttoleranz, die subtile Hochfrequenzartefakte aufgrund marginaler Stabilität vermeidet

Das Signal-Rausch-Verhältnis (SNR) beschreibt, wie leise der Verstärker im Vergleich zur maximalen Leistung ist, aber die Zahl wird erst sinnvoll, wenn die Gewichtung und der Referenzpegel angegeben sind. Über 100 dB in echten Produkten hinaus zu kommen, spiegelt in der Regel mehr als eine leise Eingangsphase wider; es spiegelt eine disziplinierte Gewinnstruktur, saubere Schienen, durchdachte Erdung und Layout-Entscheidungen wider, die magnetische Kopplung reduzieren und Störgeräusche aus empfindlichen Knoten fernhalten. Hier fühle ich mich oft ein wenig vorsichtig: die Spezifikation kann makellos aussehen, doch das installierte System kann trotzdem zischen oder summen, wenn die Gewinnverteilung und Erdung nachlässig sind.

Design- und Integrationsfaktoren, die die Geräuschentwicklung in der realen Welt stark beeinflussen:

• Gewinnstufenübertragung zwischen Quelle, Vorverstärker und Verstärker

• Sauberkeit der Versorgungsschienen und Reglerstrategie

• Erdungsansatz, der Summenbildungsschleifen vermeidet

• Layoutpraktiken, die Kopplung und RF-Einspeisung reduzieren

• Exposition gegenüber Schaltkanten in Class D und gemischten digitalen/analogen Setups

Eine wiederkehrende Lektion aus der realen Welt ist, dass ein Verstärker, der isoliert leise misst, in einem vollständigen System laut werden kann, wenn Verkabelung und Erdung Schleifenströme einladen. Daher erweitert sich die KPI-Mentalität normalerweise über den internen Geräuschpegel hinaus und berücksichtigt, wie tolerant das Design gegenüber normaler Verkabelung und typischen Quellgeräten ist.

Ein gemeinsames Merkmal dieser Metriken ist: KPIs helfen am meisten, wenn sie das Verhalten unter realistischem Stress vorhersagen, nicht nur unter idealen Testtönen. Die Verstärker, die langfristig befriedigen, sind selten die, die eine einzelne Hauptspezifikation „gewinnen“; es sind die, deren Messungen über Frequenz, Ausgangsniveau, Temperatur und Last kohärent bleiben und deren Schutzeigenschaften sanft übergehen, anstatt das System in eine hörbare Veränderung zu stoßen. Das ist der Punkt, an dem Spezifikationen nicht mehr wie Marketing erscheinen und beginnen, wie ingenieurtechnische Beweise zu lesen.

Einsatz von Leistungsverstärkern im Jahr 2026

Im Jahr 2026 verhalten sich Leistungsverstärker (PAs) selten wie ein eigenständiger Endblock, der isoliert optimiert werden kann. Sie setzen zunehmend den Ton für die Systemviabilität, da die tägliche Effizienz, echte Linearität, thermischer Drift und die Zeit, die benötigt wird, um Einheiten zu kalibrieren und auszurichten, sich alle in Kosten, Zeitdruck und Feldleistung niederschlagen. Was viele Teams vor Ort spüren, ist ein Wandel darin, wo Probleme auftreten: Ein PA kann auf einer kontrollierten Testbank überzeugend aussehen, dann jedoch unangenehme Randfälle offenbaren, einmal verpackt, mit Antennen gekoppelt und durch produktionsähnlichen Stress und Variationen betrieben. Infolgedessen werden Einsätze häufig als ein mit dem Antennenanschluss, der Stromversorgung und der Softwarekorrektur gemeinsam gestaltetes Element betrachtet, mit Validierungsplänen, die davon ausgehen, dass die Hardware sich anders verhält, wenn sie das Labor verlässt.

5G/6G Infrastruktur

Moderne 5G- und 6G-Radios verwenden RF-Leistungsverstärker für jedes Antennenelement in massiven MIMO-Systemen. Dies ersetzt einen großen Leistungsverstärker durch viele kleinere verteilte Verstärker, die unter strengen thermischen und regulatorischen Grenzen arbeiten. Eine saubere Signalübertragung während der Hochmodulation muss ebenfalls aufrechterhalten werden, während der Energieverlust während der normalen Betriebsbedingungen reduziert wird.

Linearität bei High-PAPR-Modulation

Weitband-OFDM treibt typischerweise ein hohes Spitzen-zu-Durchschnitts-Leistungs-Verhältnis (PAPR) an. Diese Realität zwingt PAs dazu, große Spitzen zu überstehen, ohne sie in spektrales Wachstum umzuwandeln, das Masken fehlschlägt oder die Leckage in angrenzende Kanäle verschlechtert. Was Teams oft unruhig macht, ist, dass die Einhaltung kein einzelner Durchlauf bei Raumtemperatur ist: Die Leistung muss über Temperaturwechsel, Alterung der Geräte und Laständerungen, die durch Antennenkopplung, Gehäuseinteraktionen und Umweltbewegungen verursacht werden, vorhersehbar bleiben. In der Praxis wird die Linearitätsarbeit zu einer multi-bedingten Übung, nicht zu einem Einzelziel.

Effizienz bei realistischen Betriebsbedingungen

Basisstationen und Radios befinden sich selten im kontinuierlichen Spitzenbetrieb. Sie verbringen lange Zeit im abgeschwächten Zustand, wo viele klassische PA-Designs schnell an Effizienz verlieren. Mit zunehmenden Arrays beginnt die durchschnittliche Effizienz, die betrieblichen Bedenken zu dominieren, da sie Kühlbudgets, Energiekosten und langfristige Zuverlässigkeitsreserven bestimmt. Viele Einsätze bewerten daher Effizienztechniken nach ihrem Verhalten im abgeschwächten Bereich unter realistischen Zeitplänen und Verkehrsströmen, auch wenn das weniger glamorös ist als die Angabe von Spitzenkennzahlen.

Bereitstellungsmuster: Mischung aus Architektur und Algorithmen zur Steuerung von Kompromissen

Mainstream-Infrastrukturdesigns kombinieren typischerweise PA-Architekturentscheidungen mit softwarebasierter Korrektur, sodass Linearität und Effizienz koexistieren können, ohne die Produktion in einen Kalibrierungs-Marathon zu verwandeln.

Architektonische und algorithmische Techniken werden

häufig in 5G/6G-Radios kombiniert:

• Doherty-Stil Lastmodulation

• Hüllverfolgung (Versorgungsmodulation)

• Digitale Vordistortion (DPD) mit produktionsbewussten Kalibrierungsstrategien

Doherty-Style PAs bleiben weit verbreitet, da sie eine stärkere Effizienz im zurückgenommenen Bereich aufrechterhalten, in dem sich hoch-PAPR-Signale befinden. Was erfahrene Teams beobachten, ist nicht die Schönheit der simulierten Kurve, sondern ob der Vorteil die Geräteabweichung, Bias-Abweichungen und Impedanzbewegungen übersteht. Ein Design kann auf einer sorgfältig abgestimmten Bank außergewöhnlich aussehen und dann stillschweigend seinen Vorteil verlieren, wenn Antennenfehlanpassung, Verpackungseffekte und thermische Gradienten des Gehäuses ins Spiel kommen. Aus diesem Grund tendieren viele Programme zu robustem Lastmodulationsverhalten, das über die Einheiten hinweg stabil bleibt, auch wenn das bedeutet, dass ein wenig der besten Leistung, die nur unter idealer Abstimmung erscheint, aufgegeben wird.

Die Hüllenverfolgung reduziert verschwendeten Spannungsplatz, indem sie die Versorgung mit der Signalamplitude bewegt. Die echte Einschränkung ist, wie die Regelschleife reagiert, wenn das Produkt gedrückt wird: Verzögerungen können Verzerrungen verstärken, während zu aggressive Verfolgung EMI und durch die Versorgung verursachte Artefakte einladen kann, die zeitaufwendig zu isolieren sind. In der Praxis ziehen es Teams oft vor, ein Verfolgungsprofil zu verwenden, das einfacher zu charakterisieren und über Fertigungsvariationen hinweg reproduzierbar ist, da dies die Angst vor Überraschungen in der späten Phase verringert und die Validierungszyklen verkürzt.

DPD wird häufig parallel verwendet, um den PA zu linearisieren, aber die Einsätze im Jahr 2026 legen einen ungewöhnlich scharfen Fokus auf das Kalibrierungsverhalten im Feld, nicht nur auf die Modellsophistication. Programme entdecken häufig, dass die „versteckte Steuer“ nicht die Berechnung, sondern das Koeffizientenmanagement und die Wiederholbarkeit über Flotten hinweg ist.

DPD-Kalibrierungsfragen, die tendenziell die Diskussionen über Einsätze dominieren:

• Aktualisierung der Frequenz für Koeffizienten über Temperatur und Alterung

• In-service-Kalibrierungsmethoden, die Verkehrsunterbrechungen vermeiden

• Umgang mit Gedächtniseffekten und temperaturabhängigem Verhalten ohne fragiles Tuning

Eine wiederkehrende Lektion bei Einsätzen ist, dass die Kalibrierungszeit, das Risiko von Nacharbeiten und die Wiederholbarkeit zwischen den Einheiten entscheiden können, ob die Auswahl eines PAs sich in der Produktion reibungslos oder schmerzhaft anfühlt. Infolgedessen werden PA-Optionen zunehmend daraufhin überprüft, wie gut sie mit stabilen, kontaktarmen DPD zusammenarbeiten, anstatt nur nach isolierten Gerätemetriken beurteilt zu werden.

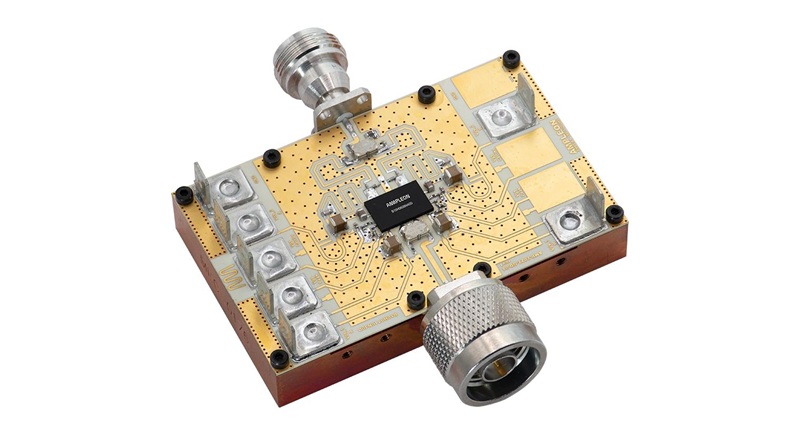

Bei mmWave dominieren Hitzeabfuhr und parasitäre Effekte häufig die Ergebnisse. Harmonikabgestimmte Ansätze wie Class F und inverse F werden verwendet, um Spannungs- und Stromwellenformen zu formen, um die sich überlappenden Verluste zu reduzieren. Die Komplikation besteht darin, dass mmWave-Layout-Parasiten, Verpackungsübergänge und Diskontinuitäten bei der Verbindung die harmonischen Impedanzen so verschieben können, dass die theoretischen Gewinne erodiert werden. Die Designs, die am besten standhalten, behandeln die harmonische Abstimmung als Disziplin des Systems: Layout-Entscheidungen, passive Netzwerke, Verpackungen und die Antennen-Schnittstelle werden als Teil des PA-Designraums behandelt und nicht als Nachbearbeitungsarbeit am Ende.

Ein Standpunkt, der bei Infrastrukturteams Anklang findet, ist, dass die mmWave-PA-Arbeit weniger darum geht, eine einzelne „ideale Klasse“ zu entdecken, sondern eher darum, die Varianz unter Kontrolle zu halten. Hardware, die innerhalb der Spezifikationen über viele Einheiten, mehrere Umgebungen und minimale Nachjustierungen bleibt, ist tendenziell die Hardware, die das Vertrauen in den Einsatz gewinnt.

Elektrofahrzeuge

In Elektrofahrzeugen befinden sich Verstärker im Pfad von Funktionen, die Kunden sofort bemerken und Funktionen, die Regulierungsbehörden zunehmend unter die Lupe nehmen. Sie leben auch in einer elektrischen Umgebung, die im Vergleich zu Unterhaltungselektronik unnachgiebig wirkt: Transienten, Spannungsabfall, Erdverschiebungen und weite Temperaturschwankungen sind normale Betriebsbedingungen und keine Randfälle. Dies führt dazu, dass Designgespräche von den Schlagzeilen-Audiospezifikationen weg und hin zu vorhersehbarem Verhalten über reale Fahrzeugereignisse verschoben werden.

AVAS (Akustische Fahrzeugwarnsysteme)

AVAS wird danach bewertet, ob Fußgänger das Fahrzeug konsequent erkennen können. Das lenkt die Anforderungen an den PA in Richtung konsistenter akustischer Ausgaben und kontrollierter Ausfallmodi, anstatt die maximale Lautstärke zu verfolgen.

Zu den Erwartungen an PA, die von AVAS vorangetrieben werden, gehören häufig:

• Stabile Verstärkung und Frequenzantwort über Temperatur

• Vorhersehbares Clipping-Verhalten, damit Alarmsignaturen erkennbar bleiben

• Toleranz gegenüber Spannungsabfällen und Rail-Transienten, die für automobile Stromversorgungssysteme typisch sind

Fahrzeugprogramme finden häufig eine unangenehme Kluft zwischen Bench-Messungen und dem Verhalten im Fahrzeug. Ein PA, der unter einer stabilen Versorgung sauber aussieht, kann sich bei Startereignissen, Lastabwürfen oder verschiebenden Erdbezügen anders verhalten. Designs, die schützende Begrenzungen, gut charakterisiertes Wiederherstellungsverhalten und konservative Sicherheitsreserven beinhalten, neigen dazu, das Spät-Tuning-Ärgernis und die Unsicherheit bei der Einhaltung zu reduzieren.

ANC (Aktive Geräuschunterdrückung)

ANC hängt von niedriger Latenz und konstantem Phasenantwort ab, da der Verstärker am Regelkreis beteiligt ist. Das macht Bandbreite, Stabilität der Gruppendelay und Rauschpegel auf eine Weise wichtig, die ein einfacher Audio-Test möglicherweise nicht offenbart. Viele Teams lernen, manchmal auf die harte Tour, dass eine einzelne THD-Zahl bei 1 kHz nicht vorhersagt, wie gut ein ANC-Kreis die Stornierungstiefe über Zeit und Temperatur halten kann.

ANC-orientierte PA-Beschränkungen zeigen sich oft als:

• Breite Bandbreite mit flacher Phasenkurve durch das Stornierungsband

• Geringes Rauschen und geringe Verzerrung bei moderaten Ausgangsniveaus, wo ANC üblicherweise betrieben wird

• Stabile Leistung über Temperatur und Spannungsschwankungen, da kleine Phasenverschiebungen die Stornierung untergraben können

Was erfolgreiche ANC-Implementierungen voneinander trennt, ist das Verhalten des Verstärkers im Regelkreis: Phasestabilität, kleine Signallinearität und wiederholbare Latenz unter realen Betriebsbedingungen, nicht nur gut aussehende isolierte Messungen.

IoT und batteriebetriebene RF-Knoten

Bei IoT-Geräten, tragbaren Geräten und batteriebetriebenen RF-Knoten konzentriert sich der Ingenieureinsatz auf die Energieeffizienz bei niedrigen bis moderaten Sendeleistungen. Schaltmodus-RF-PA, insbesondere Class E und Class F-Familien, werden häufig gewählt, da die Wellenformgestaltung die Überlappung zwischen Drainspannung und -strom reduzieren kann. In vielen kleinen Produkten ist die Frustration jedoch, dass der Transistor selten der einzige Begrenzungsfaktor ist; Umsetzungsdetails setzen oft die Obergrenze.

Harmonische Abstimmung in der Praxis

Diese Architekturen verlassen sich auf harmonische Abstimmnetzwerke, um Zielimpedanzen bei der Grundfrequenz und den Harmonischen durchzusetzen. In der Praxis kommen Verluste und Variabilität oft aus der umgebenden Implementierung und nicht vom aktiven Bauteil selbst.

Häufige Engpässe bei der Implementierung:

• Bauteile-Q und Toleranz, insbesondere bei kleinen Induktivitäten und Kondensatoren

• PCB-Parasitiken, über Induktivität und Qualität des Erd-Rückwegs

• Antennenanpassungsvariationen zwischen Einheiten und Verschiebungen durch Benutzerhandhabung

Eine praktische Erkenntnis, zu der viele Teams gelangt sind, manchmal mit etwas Bedauern, ist, dass die Effizienz oft im Anpassungsnetzwerk und in der Verbindung "aufgebraucht" wird, bevor sie jemals im Transistor verloren geht. Programme, die frühzeitig in EM-Co-Simulation, kontrollierte Impedanzlayouts und robuste Anpassungsstrategien investieren, liefern oft Produkte mit konsistenterer Batterielebensdauer als Programme, die sich hauptsächlich auf die Auswahl eines leistungsstärkeren Geräts konzentrieren.

System-Level Co-Design

Batteriebetriebene Produkte müssen weiterhin die Emissionsgrenzen und Anforderungen an die Koexistenz erfüllen. Schalt-PA können Harmonische und Störungen erzeugen, wenn harmonische Abschlüsse aufgrund von Produktionsvariationen oder Antennenabstimmung verschieben. Die zuverlässigsten Designs behandeln die Antennenschnittstelle als variable Last und entwerfen für Toleranz statt für Perfektion. In vielen auf den Markt gebrachten Produkten akzeptieren Teams einen moderaten Rückgang der Spitzenleistung, um vorhersehbareres spektrales Verhalten über reale Handhabung, Gehäuseeffekte und die Streuung zwischen den Einheiten zu erzielen.

In den Bereichen Infrastruktur, Automobil und IoT ist der Erfolg von PA zunehmend davon abhängig, wie kontrollierbar und reproduzierbar das Verhalten ist, anstatt wie beeindruckend eine einzelne Spitzenmetrik isoliert aussieht. Techniken wie Doherty-Betrieb, Hüllkurvenverfolgung und harmonische Abstimmung zeigen ihre Vorteile nur, wenn sie stabil bei Temperaturschwankungen, Fehlanpassung, Prozessstreuung und Alterung bleiben. Die wettbewerbsfähigsten Einsätze von 2026 neigen dazu, RF-Design mit Energiemanagement und Softwarekorrekturen zu kombinieren, während sie sich in Richtung Methoden neigen, die den Kalibrierungsaufwand vorhersehbar halten und die Wahrscheinlichkeit später Überraschungen im System verringern.

Fazit

Die Leistung des Leistungsverstärkers hängt von weit mehr ab als nur von der Ausgangsleistung. Stabile Betrieb erfordert eine sorgfältige Kontrolle von Bias, Rückkopplung, thermischem Verhalten, Lastinteraktion und Leistungsversorgungsleistung. Verschiedene Verstärkerdesigns balancieren Effizienz, Linearität und Zuverlässigkeit auf unterschiedliche Weise, abhängig von der Anwendung. Da moderne Systeme höhere Leistungsdichten und Effizienz verlangen, beruht erfolgreiches Verstärkerdesign zunehmend darauf, vorhersehbare Leistung unter realen Betriebsbedingungen zu gewährleisten.

Häufig gestellte Fragen (FAQ)

1. Warum hängt die Leistung von Leistungsverstärkern stark von der Stromversorgung ab und nicht nur vom Verstärkerschaltkreis selbst?

Ein Leistungsverstärker erzeugt keine Ausgangsenergie direkt aus dem Eingangssignal. Stattdessen steuert die Eingangswelle, wie viel Energie aus den DC-Versorgungsleitungen entnommen und an die Last geliefert wird. Aus diesem Grund beeinflusst die Stabilität der Stromversorgung das Verhalten des Verstärkers während des anspruchsvollen Betriebs stark. Schwache Regelung der Stromversorgung, Spannungsabfall, schlechte Erdung oder unzureichende Stromlieferung können die dynamische Leistung verringern, die Verzerrung erhöhen und Instabilität unter Bedingungen hoher Ausgangsleistung erzeugen. In vielen praktischen Verstärkerdesigns hängt die langfristige Zuverlässigkeit ebenso stark vom Verhalten der Stromversorgung und dem Management des Rückstroms ab wie von den aktiven Bauelementen selbst.

2. Warum wird das thermische Verhalten als eine der größten Herausforderungen beim Design von Class A und Class AB Verstärkern angesehen?

Class A und Class AB Verstärker dissipieren kontinuierlich Wärme, weil ihre Ausgangsbauelemente auch unter Leerlaufbedingungen teilweise oder vollständig leitend bleiben. Wenn die Temperatur im Inneren ansteigt, können sich die Betriebspunkte der Transistoren verschieben, der Bias-Strom kann sich ändern und das Verzerrungsverhalten kann unerwartet variieren. Das Temperaturmanagement wird daher zu einem systemweiten Designproblem, das Kühlkörper, Luftstrom, thermische Kopplung, Sensorplatzierung und Bias-Tracking umfasst. Sogar kleine mechanische Änderungen, wie das Versetzen eines Bias-Sensors oder das Verändern des Kontaktpressdrucks des Kühlkörpers, können die langfristige Stabilität und die Verzerrungsleistung erheblich beeinflussen.

3. Wie verbessert negatives Feedback die Linearität des Verstärkers, während es auch Stabilitätsprobleme einführt?

Negatives Feedback verringert Verzerrungen und stabilisiert die geschlossene Schleifenverstärkung, indem es nichtlineares Verhalten im Verstärker korrigiert. Wenn jedoch die Signalhäufigkeit steigt, kann die akkumulierte Phasenverschiebung innerhalb der Feedbackschleife die Phasenreserve verringern und möglicherweise Ringen oder Oszillation verursachen. Reaktive Lautsprecherlasten, lange Kabel und parasitäre Kapazititäten erschweren dies, da sie die Schleifenreaktion unter realen Betriebsbedingungen verändern. Designer verwenden daher Kompensationsnetzwerke, Dämpferschaltungen und sorgfältige Layouttechniken, um Bandbreite, Verzerrungsreduktion und stabilen Betrieb in Einklang zu bringen.

4. Warum sind reaktive Lautsprecherlasten für Verstärker viel schwieriger als einfache ohmsche Lasten?

Echte Lautsprecher verhalten sich nicht wie feste Widerstände. Ihre Impedanz ändert sich mit der Frequenz und weist oft induktive und resonante Eigenschaften auf, die die Phasenbeziehungen des Stroms verschieben. Diese variierenden elektrischen Bedingungen zwingen den Verstärker, den komplexen Stromfluss, die schnelle Transientenanforderung und das sich ändernde Feedbackverhalten simultan zu verwalten. Ein Verstärker, der mit einem einfachen Laborwiderstand stabil erscheint, kann instabil werden, oszillieren oder stark verzerren, wenn er mit reaktiven Lautsprechern und langen Kabeln verbunden wird.

5. Warum ist die Bias-Kontrolle so wichtig, um die Überkreuzverzerrung in Class AB Verstärkern zu reduzieren?

Class AB Verstärker reduzieren die Überkreuzverzerrung, indem sie beiden Ausgangsbauelementen erlauben, leicht um den Nullübergang zu leiten. Wenn der Bias-Strom zu niedrig wird, tritt eine Diskontinuität während des Geräteübergangs auf, die hörbare Überkreuzverzerrung erzeugt. Wenn der Bias-Strom zu hoch wird, steigt die Leerlaufwärmemengenabgabe stark an und das Risiko eines thermischen Durchgehens erhöht sich. Effektive Bias-Systeme verwenden daher thermische Nachverfolgungsschaltungen wie Vbe-Verstärker und sorgfältig platzierte Sensoren, um stabile Betriebsbedingungen bei Temperaturänderungen und langen Hörsitzungen aufrechtzuerhalten.

6. Warum wird das PCB-Layout bei hoch effizienten Class D Verstärkern kritisch wichtig?

Class D Verstärker schalten große Ströme mit sehr hohen Geschwindigkeiten, wodurch starke elektromagnetische Felder und schnelle transiente Ränder erzeugt werden. Ein schlechtes PCB-Layout kann parasitäre Induktivität, ausgestrahltes EMI, Schaltgeräusche und Erdschleifen-Interferenzen erhöhen. Kleine Routingfehler entlang von Gate-Treiber-Schleifen oder Rückleitungen mit hohem Strom können einen ansonsten effizienten Verstärker in eine Quelle anhaltender Instabilitäts- und Emissionsprobleme verwandeln. Deshalb wird das Layout von Class D Verstärkern oft ähnlich wie beim Design von RF-Systemen behandelt, anstatt beim konventionellen Niedrigfrequenz-Audio-Design.

7. Wie helfen Ausgangsschutzsysteme, katastrophale Verstärker- und Lautsprecherfehler zu verhindern?

Schutzschaltungen überwachen gefährliche Betriebsbedingungen wie DC-Versatz, Überstrom, Überhitzung und abnormale Starttransienten. Wenn ein Fehlerzustand auftritt, isolieren Relais oder Halbleiter-Trennsysteme den Lautsprecher, bevor schädlicher Strom die Last erreicht. Diese Schaltungen sind besonders wichtig, da viele Verstärkerausfälle plötzlich während thermischer Belastung, Kurzschlüssen oder instabilen Betriebsbedingungen auftreten. Zuverlässige Schutzsysteme helfen, teure Lautsprecherschäden zu verhindern und kaskadierende Verstärkerfehler während abnormaler Betriebsarten zu reduzieren.

8. Warum können Spezifikationen für einen hohen Dämpfungsfaktor in realen Audiosystemen manchmal irreführend sein?

Der Dämpfungsfaktor spiegelt das Verhältnis zwischen Lautsprecherimpedanz und Verstärkerausgangsimpedanz wider und hilft, zu beschreiben, wie gut der Verstärker die Lautsprecherbewegung und die Rück-EMK-Effekte kontrolliert. Der tatsächliche Dämpfungseffekt, den der Lautsprecher erfährt, wird jedoch auch von der Kabelresistenz, der Anschlussqualität, den Frequenzweichenkomponenten und der Kontaktoxidation im Laufe der Zeit beeinflusst. Extrem hohe Dämpfungsfaktorzahlen, die unter Laborbedingungen gemessen werden, führen daher möglicherweise nicht direkt zu sinnvollen Unterschieden in der realen Welt, sobald gewöhnliche Lautsprecherverkabelungen und Systemverluste eingeführt werden.

9. Warum verlassen sich moderne 5G- und 6G-Leistungsverstärker stark auf Techniken wie Doherty-Betrieb, Hüllkurvenverfolgung und digitale Vorverzerrung (DPD)?

Moderne drahtlose Kommunikationssysteme verwenden Modulationsschemata mit hohem Spitzen-zu-Durchschnitts-Leistungs-Verhältnis (PAPR), die sowohl starke Effizienz als auch exzellente Linearität erfordern. Doherty-Architekturen verbessern die Effizienz unter zurückgenommenen Betriebsbedingungen, Hüllkurvenverfolgung passt die Versorgungsspannung dynamisch an, um verschwendete Energie zu reduzieren, und DPD korrigiert die nichtlineare Verzerrung, die vom RF-Verstärker erzeugt wird. Diese Techniken arbeiten zusammen, um die Signalqualität aufrechtzuerhalten, die Hitzeentwicklung zu reduzieren und strenge spektrale Vorschriften zu erfüllen, während sie Hochgeschwindigkeits-Kommunikationssysteme unterstützen.

10. Warum ist das Verhalten von Verstärkern unter realistischen Stressbedingungen oft wichtiger als isolierte Laborspezifikationen?

Viele Verstärker erreichen unter kontrollierten Testbedingungen mit festen resistiven Lasten, kurzzeitigen Signalen und idealen Stromversorgungen beeindruckende Spezifikationen. Der Betrieb in der realen Welt führt jedoch zu thermischer Anreicherung, reaktiven Lautsprecherlasten, Kabeleffekten, Spannungsschwankungen, langfristigem Bias-Drift und wiederholten transienten Spitzen. Verstärker, die ein vorhersehbares Verhalten bei sich ändernden Temperaturen, schwierigen Lasten und nachhaltigem Betrieb aufrechterhalten, bieten im Allgemeinen eine zuverlässigere langfristige Leistung als Designs, die hauptsächlich für isolierte Benchmark-Messungen optimiert sind.
