Was ist NAND-Flash?Architektur, Typen, 3D-NAND und SSD-Speicherverhalten

In diesem Artikel wird erläutert, wie NAND-Flash auf physischer und Systemebene funktioniert, NAND-Klassifizierungen wie SLC, MLC, TLC und QLC verglichen, der Übergang von planaren NAND- zu 3D-NAND-Architekturen untersucht und untersucht, wie Arbeitslastverhalten, Controller-Design und Produktionsskalierung die Leistung, Ausdauer und Zuverlässigkeit in der Praxis beeinflussen.

Katalog

Was ist NAND-Flash?

NAND-Flash ist eine nichtflüchtige Speichertechnologie, die aus sehr dichten Gittern von Speicherzellen besteht.Es wird häufig verwendet, wenn eine höhere Speicherdichte erforderlich ist, ohne die Gesamtkomponentenkosten zu erhöhen.In der täglichen Produktplanung zeigt sich die Attraktivität von NAND in einer einfachen Gleichung: höhere Kapazität pro Paket, geringere Kosten pro Bit und ein Fertigungsökosystem, das Volumen unterstützt.

In der breiteren Flash-Landschaft wird NAND üblicherweise zuerst als Speicher und nicht als Speicher mit sofortigem Zugriff positioniert.Aus diesem Grund taucht es in Verbraucher- und Embedded-Designs immer wieder auf und SSDs stützen sich so stark darauf: Bei vielen realen Systemen geht es mehr um dauerhaften Durchsatz und Preis pro Gigabyte als darum, ein einzelnes Byte in dem Moment neu zu schreiben, in dem die Software danach fragt.

Zu den gängigen NAND-Produktkategorien gehören: Kameras, USB-Flash-Laufwerke, eingebettete Geräte und SSDs.

Wie sich NAND in realen Systemen verhält

Aus praktischer technischer Sicht beruht die Effizienz von NAND auf der Übertragung von Daten in größeren Blöcken.Es beherrscht die Programmierung auf Seitenebene und das Löschen auf Blockebene und belohnt eher Zugriffsmuster, die sequentiell oder stapelorientiert aussehen, als winzige, verstreute Aktualisierungen.Wenn Leute NAND-basierte Produkte als schnell beschreiben, ist die Geschwindigkeit, die sie bemerken, oft das Ergebnis sequenzieller Übertragungen plus Parallelität über mehrere Chips und Kanäle hinweg und nicht der Fähigkeit, kleine Fragmente an Ort und Stelle neu zu schreiben.

Diese Unterscheidung taucht bei Designüberprüfungen häufig auf, da sie im Stillen fast alles nachgelagerte beeinflusst: Dateisystemauswahl, Aktualisierungsstrategien, Controller-Warteschlangen, Pufferung und wie aggressiv die Software davon ausgehen kann, dass sich die Überschreibsemantik verhalten wird.Teams, die NAND wie ein byteadressierbares Medium behandeln, werden später oft überrascht;Teams, die die native Granularität akzeptieren, haben in der Regel mehr Kontrolle über Leistung und Langlebigkeit.

NAND vs. NOR

NAND und NOR sind die beiden wichtigsten Flash-Familien, und wenn man sie vergleicht, muss man anerkennen, dass jede für einen anderen Satz von Prioritäten optimiert wurde.Bei der praktischen Auswahl kommt es oft darauf an, welches Zugriffsmuster das System beim Booten, bei Updates und bei langfristiger Beanspruchung erwartet.

• NOR-Blitz: Lesen Sie Barrierefreiheit und Execute-In-Place-Bias

NOR basiert auf wahlfreiem Lesezugriff und unterstützt Execute-In-Place (XIP), sodass Code direkt aus dem Flash ausgeführt werden kann, ohne zuerst in den RAM kopiert zu werden.Dieses Verhalten wirkt bei Boot-Pfaden tendenziell beruhigend, da das System Anweisungen mit relativ deterministischer Latenz und minimalen beweglichen Teilen abrufen kann.

NOR wird häufig in Szenarien gewählt, in denen Firmware-Images klein sind, Bootloader vorhersehbare Lesevorgänge benötigen und das Startverhalten des Produkts klar und wiederholbar sein soll.Die Kompromisse zeigen sich in der Kapazitätsskalierung: Lösch-/Programmiervorgänge sind vergleichsweise langsam und die Kostenkurve steigt mit zunehmender Dichte schnell an.Bei feldorientierten Designs erweist sich NOR oft als vertrauenswürdiger Speicher mit geringem Platzbedarf und nicht als Ort zum Speichern großer Datensätze.

• NAND-Flash: Dichte und Durchsatz für die Massenlagerung

NAND vertritt den gegenteiligen Standpunkt.Bei der Übertragung größerer Datenmengen stehen maximale Bitdichte und hoher Durchsatz im Vordergrund.Dadurch eignet es sich hervorragend für große Datensätze, Medien, Protokollierungspipelines und allgemeine Massenspeicher, bei denen das System verwaltete Schreibvorgänge und Hintergrundarbeit tolerieren kann.

Zu den gängigen NAND-ausgerichteten Workloads gehören: große Datenmengen, Medienspeicher, Protokollierung und allgemeiner Massenspeicher.

Der Nachteil besteht darin, dass NAND kein natürlich transparenter Speicher ist.Um sich im großen Maßstab wie ein zuverlässiger Speicher zu verhalten, ist es auf eine Verwaltungsschicht angewiesen, die seine physischen Besonderheiten aufnimmt und eine stabile Schnittstelle zum Rest des Systems darstellt.

Die Managementebene: Woher Zuverlässigkeit und Vorhersehbarkeit kommen

Bei den meisten erfolgreichen NAND-Designs konzentriert sich der eigentliche technische Aufwand auf den Controller plus Firmware-/Software-Stack.Der Stack existiert, weil NAND-Geräte mit Mängeln ausgeliefert werden, sich mit der Abnutzung weiterentwickeln und Fehlerverhalten aufweisen, das bewusst behandelt werden muss.Langfristiger Dauerschreibbetrieb zeigt häufig, dass kleine Prozessverknüpfungen später zu ernsthaften Zuverlässigkeitsproblemen führen können.

Eine NAND-basierte Implementierung umfasst im Allgemeinen die folgenden Verantwortlichkeiten, von denen jede über die Produktlebensdauer hinweg ihre eigene operative Persönlichkeit hat:

• Behandlung fehlerhafter Blöcke: Einige Blöcke sind ab Werk unbrauchbar und weitere Blöcke können mit der Zeit ausfallen.Bei robusten Konstruktionen wird davon ausgegangen, dass Defekte normal sind und entsprechend freie Kapazitäten eingeplant werden.

• Verschleißausgleich: Da die Löschzyklen endlich sind, werden Schreibvorgänge über das Gerät verteilt, um zu verhindern, dass einige heiße Bereiche vorzeitig altern.Langlebige Systeme zeigen häufig eine Verschleißausgleichsqualität in Form von Stabilität oder überraschend frühen Ausfällen.

• Fehlerkorrektur (ECC): Bitfehlerraten nehmen tendenziell mit höherer Dichte und höherem Alter zu;Ein stärkerer ECC verwandelt häufig marginales Rohsiliziumverhalten in Speicher, der sich unter realen Arbeitslasten ruhig verhält.

• Logisch-physikalische Zuordnung: Da In-Place-Updates ineffizient sind, ordnet das System logische Adressen physischen Seiten neu zu und verwendet Out-of-Place-Updates.Diese Zuordnung unterstützt SSD-Flash-Übersetzungsschichten (FTLs) und vergleichbare eingebettete Abstraktionen.

Ein gängiges Architekturmuster: Split NOR für Boot, NAND für Daten

Ein Muster, das sich immer wieder in Produkten zeigt und dazu neigt, mit der Zeit zu altern, ist die Aufteilung der Verantwortlichkeiten: Behalten Sie Bootcode und kleine, häufig gelesene Firmware-Komponenten in NOR und platzieren Sie Datenspeicher mit hoher Kapazität im NAND.Diese Aufteilung richtet sich nach dem natürlichen Verhalten jeder Technologie und reduziert häufig die Anzahl unangenehmer Kompromisse, die ein Team eingehen muss.

In vielen ausgelieferten Systemen sorgt dieser Ansatz auch dafür, dass sich das Wiederherstellungsverhalten kontrollierter anfühlt.Wenn der Datenbereich mit hoher Kapazität beeinträchtigt wird oder eine Sanierung erforderlich ist, kann das Gerät immer noch von einem kompakten, robusten Codespeicher booten und dann Reparaturabläufe, Migrationen oder Verfahren im abgesicherten Modus ausführen, ohne das Produkt in einen Baustein zu verwandeln.

Eine sinnvolle Denkweise besteht darin, NAND weniger wie Speicher, sondern eher wie ein verwaltetes Speichermedium mit eigenen Regeln zu behandeln.Designs, die sich in der Produktion behaupten, neigen dazu, frühzeitig mit den NAND-Einschränkungen, der Schreibgranularität, dem Löschverhalten vor dem Schreiben und der Fehlerzunahme im Laufe der Zeit konfrontiert zu werden und dann das Controller-Verhalten, die Firmware-Richtlinien und die Update-Strategie entsprechend diesen Realitäten zu gestalten.

Wenn das System im Voraus unter Berücksichtigung dieser Erwartungen gebaut wird, kann NAND eine Kombination aus Kosteneffizienz, Kapazität und Durchsatz liefern, die mit anderen nichtflüchtigen Technologien im großen Maßstab nur schwer zu reproduzieren ist.Dies ist oft der Punkt, an dem Skepsis in Anerkennung umschlägt: Das Medium ist anspruchsvoll, aber es belohnt diszipliniertes Design mit sehr wettbewerbsfähigen Ergebnissen.

Wie NAND-Flash funktioniert

NAND-Flash speichert Informationen, indem es steuert, wie viel elektrische Ladung in einer Speicherzelle verbleibt, sodass die Zelle während Lesevorgängen in verschiedene Schwellenspannungsbereiche (Vt) wechselt.In praktischen Systemen handelt es sich bei den gespeicherten Daten nicht einfach um einen festen Spannungswert.Die Zuverlässigkeit hängt davon ab, wie klar der Controller benachbarte Vt-Verteilungen noch unterscheiden kann, nachdem Rauschen, Temperaturschwankungen, Retentionsverluste und Verschleiß den verfügbaren Spielraum im Laufe der Zeit allmählich verringern.

Da die Vt-Trennung immer enger wird, ist das Speichersystem zunehmend auf stärkeres ECC, adaptives Lesemanagement, Aktualisierungsverhalten und Workload-Optimierung angewiesen, um einen zuverlässigen Betrieb über eine langfristige Nutzung hinweg aufrechtzuerhalten.

Ladungsspeicherung, Schwellenspannung und Programmier-/Löschverhalten

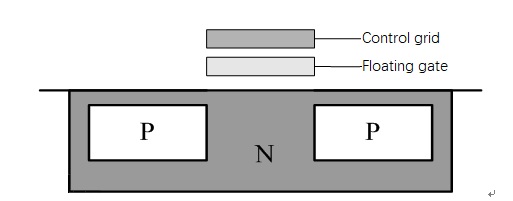

NAND-Flash-Zellen speichern Ladung, indem sie Elektronen in einem isolierten Speicherbereich einfangen, der die Schwellenspannung des Transistors ändert.Üblicherweise werden zwei Hauptspeicheransätze verwendet: Floating-Gate-Strukturen und Charge-Trap-Strukturen.

Floating-Gate-NAND speichert Elektronen in einem leitfähigen Floating-Gate, das durch Oxidschichten isoliert ist.Die eingefangene Ladung verschiebt die Schwellenspannung durch elektrostatische Kopplung.Ladungsfallen-NAND speichert Elektronen stattdessen in lokalisierten Einfangbereichen, üblicherweise innerhalb von Siliziumnitridschichten, wo das Ladungsverhalten räumlich verteilter wird.

In realen Designs werden die Unterschiede sichtbar durch:

• Ladungsverlustverhalten und lokale Defektempfindlichkeit

• Retentionsstabilität bei zunehmendem Oxidstress

• Verschlechterung der Ausdauer bei wiederholten Programmier-/Löschzyklen

• Interferenz von Zelle zu Zelle mit zunehmender Dichte

Mit fortschreitender NAND-Skalierung wird es immer schwieriger, eine stabile Vt-Trennung aufrechtzuerhalten, da benachbarte Zellen durch parasitäre Kopplung und Randeffekte stärker interagieren.

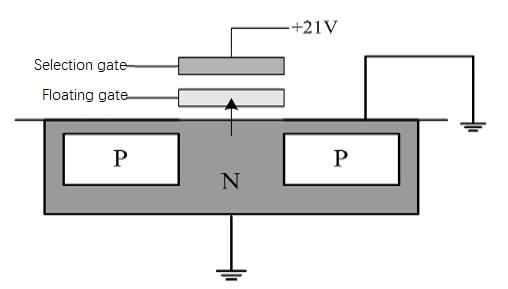

Das Programmieren und Löschen von NAND-Zellen basiert auf dem Fowler-Nordheim-Tunneleffekt, bei dem sorgfältig kontrollierte Hochspannungswellenformen Elektronen durch extrem dünne Oxidbarrieren bewegen.Während der Programmierung werden Elektronen im Speicherbereich gefangen und erhöhen die Schwellenspannung.Bei Löschvorgängen werden Elektronen entfernt, sodass die Zelle in den gelöschten Zustand zurückkehrt.

Sobald die Ladung gespeichert ist, kann die Zelle Informationen ohne externe Stromversorgung speichern.Allerdings lässt die Retention allmählich nach, da Oxidverschleiß, Temperaturbelastung und wiederholte Zyklen mit der Zeit zu schnelleren Leckpfaden führen.

Der Retentionsverlust verschlimmert sich häufig unter den folgenden Bedingungen:

• Erhöhte Betriebs- oder Lagertemperatur

• Lange Aufbewahrungsfristen nach der Programmierung

• Hohe kumulierte Anzahl von Programmier-/Löschzyklen

In praktischen Einsätzen ähnelt das Aufbewahrungsverhalten eher einem allmählichen Rückgang als einer festen Spezifikation.Wenn Geräte altern, kompensieren Controller dies häufig, indem sie die Leseschwellenwerte, das Aktualisierungsverhalten und die ECC-Aktivität anpassen, um eine zuverlässige Datenwiederherstellung zu gewährleisten.

Warum NAND aus Strings, Seiten und Blöcken aufgebaut ist

NAND-Flash erreicht eine hohe Speicherdichte, indem Zellen als Strings in Reihe geschaltet und in großen Arrays organisiert werden.Diese Architektur reduziert den Overhead pro Zelle und senkt die Kosten pro Bit, führt aber auch zu betrieblichen Einschränkungen, da mehrere Zellen Routing-Strukturen, Erfassungsschaltkreise und Löschmechanismen gemeinsam nutzen.

Im Gegensatz zu echtem Direktzugriffsspeicher sind NAND-Operationen stark an die Seiten- und Blockorganisation gebunden.

Seiten, Blöcke und NAND-Schreibbeschränkungen

NAND-Lese- und Programmiervorgänge erfolgen mit Seitengranularität, da Lesepfade und Wortleitungsstrukturen für den Betrieb in seitengroßen Bereichen des Arrays optimiert sind.Während eines Lesevorgangs spannt der Controller den NAND-String vor und misst den Stromfluss, um zu bestimmen, ob jede Zelle über oder unter ausgewählte Schwellenspannungs-Referenzwerte fällt.

Bei der Programmierung wird normalerweise die inkrementelle Schrittimpulsprogrammierung (ISPP) verwendet, bei der das Gerät wiederholt kleine Programmierimpulse anwendet, gefolgt von Verifizierungsprüfungen, bis der Vt-Zielbereich erreicht ist.

Während der Implementierungsarbeit werden mehrere NAND-Verhaltensweisen wichtig:

• Die Programmierung erfolgt durch wiederholte Impuls- und Prüfzyklen und nicht durch einen einzelnen Vorgang

• Eine unvollständige Programmierung während einer plötzlichen Stromunterbrechung kann zu unsicheren Zellenzuständen führen

• Schreibvorgänge zielen normalerweise auf leere Seiten ab, anstatt vorhandene Daten direkt zu überschreiben

Falsch ausgerichtete Schreibvorgänge verursachen häufig zusätzlichen internen Kopier- und Buchhaltungsaufwand.Systeme, die Arbeitslasten an NAND-Seitengrenzen ausrichten, weisen in der Regel eine stabilere Latenz und eine geringere Hintergrundbereinigungsaktivität auf.

Löschvorgänge erfolgen mit Blockgranularität, da viele Zellen Hochspannungs-Löschstrukturen gemeinsam nutzen.Das Löschen kleinerer Regionen würde den Schaltungsaufwand erhöhen und die Speicherdichte verringern.Bei einer Blocklöschung werden die Zellen normalerweise in den gelöschten Zustand zurückgesetzt, der üblicherweise als „alle Einsen“ interpretiert wird.

Durch die Programmierung werden die Bits dann selektiv in Richtung Nullen verschoben, indem Ladung hinzugefügt und die Schwellenspannung erhöht wird.Aufgrund dieses Verhaltens unterstützt NAND die Programmierung in eine Richtung:

• Während der Programmierung können Bits von 1 auf 0 wechseln

• Das Zurücksetzen von Bits von 0 auf 1 erfordert das Löschen eines gesamten Blocks

Diese Einschränkung des Löschens vor dem Schreiben hat großen Einfluss auf das Controller-Design, die Dateisysteme und die Speicheroptimierungsstrategien.Systeme, die diese Einschränkungen ignorieren, leiden häufig unter höherer Schreibverstärkung, instabiler Latenz und beschleunigtem Verschleiß im Laufe der Zeit.

Ein häufig verwendetes vereinfachtes Betriebsmodell ist:

• NAND verhält sich wie ein vorgelöschtes Speichermedium

• Die Datenprogrammierung führt hauptsächlich 1→0-Übergänge durch

• Durch vollständige Löschvorgänge wird der Block wieder in einen wiederverwendbaren Zustand versetzt

Mehrstufige Zellen und wie die Marge das Verhalten in der realen Welt beeinflusst

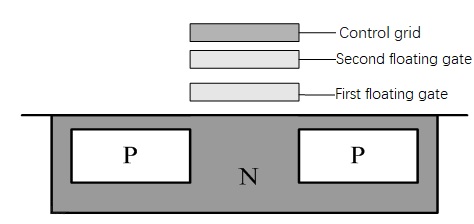

Modernes NAND erhöht die Dichte, indem es mehrere Bits in einer einzelnen Zelle über mehrere Schwellenspannungsbereiche speichert.SLC speichert ein Bit pro Zelle, während MLC, TLC und QLC die Anzahl der Vt-Zustände schrittweise erhöhen.

Je mehr Bits in jeder Zelle gespeichert werden, desto kleiner wird der verfügbare Spannungsspielraum zwischen benachbarten Zuständen.Dadurch wird das Gerät zunehmend empfindlicher gegenüber Rauschen, Retentionsdrift, Lesestörungseffekten und Interferenzen benachbarter Zellen.

Mit zunehmender Dichte ergeben sich mehrere praktische Konsequenzen:

• Lesevorgänge erfordern möglicherweise mehrere Referenzvergleiche, um die richtige Vt-Region zu identifizieren

• Controller passen die Leseschwellen oft dynamisch an, wenn Geräte älter werden

• ECC- und Aktualisierungsvorgänge werden für die langfristige Zuverlässigkeit immer wichtiger

• Temperaturschwankungen und Retentionsverlust beeinträchtigen die Lesegenauigkeit zunehmend

Bei höheren Dichten kommt es bei der NAND-Zuverlässigkeit weniger darauf an, ob die Zelle physikalisch Ladung halten kann, sondern mehr darauf, ob der Controller kontinuierlich einen ausreichenden Abstand zwischen immer enger werdenden Spannungsverteilungen aufrechterhalten kann.

Die Rolle von Controllern, FTL und Garbage Collection

NAND-Flash kann direkte direkte Überschreibvorgänge nicht effizient unterstützen, daher virtualisieren Controller und Firmware das Speichermedium, um es für das Hostsystem eher festplattenähnlich erscheinen zu lassen.Der Controller ist für die Adressübersetzung, Datenverschiebung, Bereinigungsvorgänge, Verschleißmanagement, Pufferung und Wiederherstellungsabwicklung verantwortlich.

Im Zentrum dieses Prozesses steht der Flash Translation Layer (FTL), der logische Hostadressen physischen NAND-Standorten zuordnet.Wenn Daten aktualisiert werden, schreibt der Controller die neue Version auf eine neue physische Seite, während er die ältere Seite als veraltet markiert.Dieses Copy-on-Write-Verhalten ermöglicht es dem System, innerhalb der NAND-Löschbeschränkungen zu arbeiten und gleichzeitig die normale Aktivität des Dateisystems zu unterstützen.

Zu den typischen Verhaltensweisen eines Controllers gehören:

• Neue Daten in ungenutzte Seiten schreiben

• Veraltete Seiten als ungültig markieren

• Kontinuierliche Verfolgung von Mapping-Metadaten

• Spätere Wiederherstellung veralteter Blöcke durch Bereinigungsvorgänge

Wenn sich veraltete Seiten anhäufen, führt der Controller eine Speicherbereinigung durch, indem er noch gültige Seiten in neue Blöcke verschiebt, alte Blöcke löscht und sie in den freien Pool zurückführt.Wear Leveling verteilt Löschzyklen gleichmäßiger auf dem Gerät, sodass stark beschriebene Bereiche nicht vorzeitig ausfallen.

Durch Überbereitstellung wird zusätzliche freie Kapazität bereitgestellt, die dem Controller hilft, die Datenbewegung effizienter zu verwalten, insbesondere bei anhaltenden Arbeitslasten mit zufälligem Schreiben.

Mehrere betriebliche Faktoren beeinflussen das langfristige NAND-Verhalten stark:

• Die Beibehaltung des verfügbaren freien Speicherplatzes verbessert die Effizienz der Speicherbereinigung

• Bei nahezu vollen Speicherbedingungen kommt es oft zu einer Latenzinstabilität

• Eine höhere Schreibintensität profitiert normalerweise von einem größeren, übermäßig bereitgestellten Speicherplatz

• Aggressive Bereinigungsaktivitäten können mit der Leistung der Vordergrund-Workload konkurrieren

Controller verlassen sich außerdem auf RAM-Puffer- und Stagingbereiche, um kleine Schreibvorgänge in seitenausgerichteten Vorgängen zu kombinieren und gleichzeitig konsistente Metadatenaktualisierungen aufrechtzuerhalten.

Der Umgang mit Stromausfällen ist besonders wichtig, da unterbrochene Aktualisierungen teilweise programmierte Seiten oder inkonsistente Zuordnungsinformationen hinterlassen können.Um das Korruptionsrisiko zu verringern, implementieren viele Designs Folgendes:

• Journaling und protokollstrukturierte Metadatenverarbeitung

• Atomare Mapping-Update-Techniken

• Geschütztes Commit-Verhalten

• Kondensatorbasierte Energiehaltesysteme in High-End-Geräten

In realen Bereitstellungen unterscheidet ein vorhersehbares Wiederherstellungsverhalten häufig hochzuverlässige Speichersysteme von Designs, die lediglich unter idealen Bedingungen funktionieren.

Kernperspektive: Zuverlässigkeit ergibt sich aus dem System, nicht nur aus der Zelle

Auf Transistorebene funktioniert NAND-Flash durch die Verschiebung der Schwellenspannung durch kontrollierte Ladungsbewegung.Auf Systemebene hängt das zuverlässige NAND-Verhalten stark davon ab, wie effektiv der Controller und der Software-Stack die Einschränkungen des Speichermediums selbst bewältigen.

Zu den wichtigsten Einschränkungen gehören:

• Blockbasiertes Löschverhalten

• Einschränkungen bei der Programmierung in eine Richtung

• Engere Vt-Ränder bei höherer Dichte

• Akkumulierter Verschleiß bei wiederholten Zyklen

• Retentionsdrift und Leseinstabilität im Laufe der Zeit

Zu den Designpraktiken, die normalerweise zu einem stabileren Langzeitverhalten führen, gehören:

• Ausrichten von Schreibvorgängen an NAND-Seitengrenzen

• Vermeidung unnötiger kleiner zufälliger Aktualisierungen

• Freiraum für die Müllabfuhr freihalten

• Verwendung starker Wiederherstellungs- und Metadatenschutzmechanismen

• Auslegung für unerwartete Stromunterbrechungsbedingungen

Systeme, die mit NAND-fähigem Verhalten arbeiten, erreichen im Allgemeinen eine vorhersehbarere Zuverlässigkeit als Systeme, die versuchen, NAND wie uneingeschränkten Direktzugriffsspeicher zu behandeln.

NAND-Flash-Klassifizierung

NAND-Flash wird üblicherweise entlang zweier Achsen beschrieben, und alltägliche Designentscheidungen kehren tendenziell auf diese zurück, selbst wenn Teams versuchen, Taxonomiegespräche zu vermeiden.Eine Achse beschreibt, wie viele Bits jede Zelle codiert, und die andere beschreibt, wie Zellen physisch in Silizium angeordnet sind.Diese Entscheidungen beeinflussen die Dichte, die Kosten pro Bit und den technischen Aufwand, der erforderlich ist, um Fehlerraten und Latenzverhalten innerhalb angenehmer Grenzen zu halten.

Zwei primäre Klassifizierungsachsen:

• Bits pro Zelle: SLC, MLC, TLC, QLC

• Physisches Layout: 2D planar vs. 3D gestapelt

Je mehr Bits in eine Zelle gepackt oder mehr Schichten vertikal gestapelt werden, desto mehr Kapazität kann das Gerät bei gleichem Platzbedarf liefern und verbessert in der Regel die Kosteneffizienz.Gleichzeitig gehört das Fehlermanagement nicht mehr zur Hintergrundhygiene, sondern taucht stattdessen in Firmware-Strategiediskussionen, Qualifizierungsplänen und manchmal unbequemen Lektionen nach der Bereitstellung auf.In vielen realen Implementierungen ist der NAND-Chip nur ein Teil der Geschichte;Das beobachtete Verhalten hängt davon ab, wie Controller, Firmware und Arbeitslast interagieren, um den Betrieb innerhalb sicherer elektrischer Grenzen zu halten.Wenn diese Zusammenarbeit gut konzipiert ist, können die Medien beeindruckend widerstandsfähig wirken;Ist dies nicht der Fall, kann das gleiche Silizium überraschend zerbrechlich erscheinen.

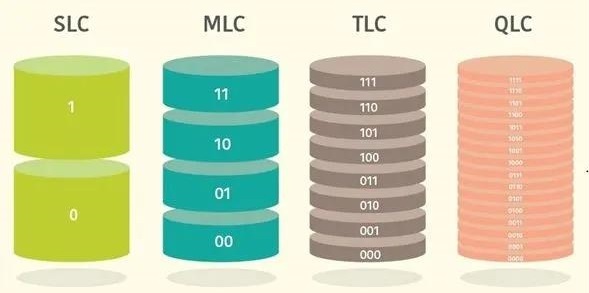

Klassifizierung nach Bits pro Zelle

Bei Bits pro Zelle geht es im Kern darum, wie viele verschiedene Schwellenspannungsfenster eine einzelne Zelle zuverlässig darstellen muss.Durch die Erhöhung der Bitanzahl erhöht sich auch die Anzahl der Spannungszustände, die genau erfasst werden müssen.Dies verringert die Betriebsspanne, erhöht die Kalibrierungsanforderungen und erhöht die Wahrscheinlichkeit seltener Eckfälle während der Validierung.

Spannungszustandszählungen:

• SLC: 2 Zustände

• MLC: 4 Zustände

• TLC: 8 Zustände

• QLC: 16 Staaten

Wenn der Spannungsabstand zwischen benachbarten Zuständen kleiner wird, beginnen sich Effekte, die einst wie leichte Störungen aussahen, in messbare Rohbitfehler umzuwandeln.Die Liste ist aus Obduktionen und Tuning-Sitzungen bekannt: Ladungsverlust im Laufe der Zeit, Lesestörung, Programmstörung, temperaturbedingte Verschiebungen und Interferenz von Zelle zu Zelle.Keines dieser Phänomene ist neu;Was sich ändert, ist, wie viel Spielraum das System hat, um sie zu absorbieren, bevor sich das für den Benutzer sichtbare Verhalten ändert.

Dies ist einer der Gründe, warum sich NAND mit höherer Dichte wie ein verwaltetes Medium verhält.Stärkeres ECC hilft, aber in der Praxis ist es nur eine Ebene in einem umfassenderen Toolkit.Echte Systeme sind häufig auf die Zusammenarbeit mehrerer Mechanismen angewiesen, und Teams stellen häufig fest, dass gutes NAND in einem Datenblatt noch disziplinierte Betriebsrichtlinien vor Ort erfordert.

Gängige Zuverlässigkeits- und Managementtechniken:

• Lesewiederholungsschleifen zur Verfolgung der Drift

• Adaptive Lesereferenzspannungen

• Konservativere Programm-/Überprüfungssequenzierung

• Hintergrundbereinigung/Aktualisierungsplanung

• Wear-Leveling, das Schreibvorgänge von schwachen Blöcken fernhält

Im Betrieb kann derselbe NAND bei einer Arbeitslast hervorragend funktionieren und bei einer anderen angespannt sein.Wie aggressiv das System schreibt, wie nahezu voll es bleibt und wie intelligent es die Wartung plant – all das hat Einfluss auf das gelebte Erlebnis.Die Dichte wird in der Regel zum Zeitpunkt des Kaufs festgelegt.Stabilität wird in der Regel während des Betriebs erreicht.

SLC (Single-Level Cell, 1 Bit/Zelle)

SLC speichert ein Bit pro Zelle unter Verwendung von zwei Spannungszuständen.Die große Rauschmarge führt typischerweise zu schnelleren Lese- und Programmiervorgängen, einer geringeren Rohbitfehlerrate und einer höheren Lebensdauer.In Bezug auf den Controller fühlt sich SLC oft nachsichtig an: weniger Lesewiederholungsversuche, mehr ECC-Spielraum und weniger Empfindlichkeit gegenüber subtiler Spannungsdrift.

Wo vorhersehbare Latenz eine Designpriorität ist, kann SLC den Umfang der Firmware-Choreographie reduzieren, die erforderlich ist, um die Tail-Latenz ruhig zu halten.SLC-Speicher reduziert Leistungsschwankungen bei hoher Last, wodurch der Bedarf an komplexen Methoden zur Latenzglättung sinkt.Die Kosten pro Bit sind höher, aber Teams akzeptieren diesen Handel manchmal, wenn sich die Betriebskosten unvorhersehbaren Verhaltens bereits in verpassten SLAs oder schwer zu reproduzierenden Problemen vor Ort gezeigt haben.

Häufig mit SLC verbundene Workloads:

• Industrielle Steuerung und Automatisierungsprotokollierung

• Bestimmte Netzwerkgeräte mit strengen Latenzzielen

• Hochfrequenz-Ereignisprotokollierungspipelines

MLC (Multi-Level Cell, typischerweise 2 Bits/Zelle)

MLC speichert zwei Bits pro Zelle unter Verwendung von vier Spannungszuständen und wird oft gewählt, wenn Teams ein pragmatisches Gleichgewicht zwischen Kosteneffizienz und Ausdauer wünschen.Im Vergleich zu SLC erfordert es eine strengere Kontrolle des Programmier-/Verifizierungsverhaltens und stützt sich stärker auf Kalibrierung und ECC.Dennoch kann sich MLC mit einem gut abgestimmten Controller und einer vernünftigen Auslastung eher stabil als temperamentvoll verhalten.

In der Praxis betrachten viele Designs MLC als Arbeitstier: Es kann sinnvolle Schreibaktivitäten aufrechterhalten, ohne das System sofort zu aggressiver Drosselung oder starker Hintergrundwartung zu zwingen.Eine Nuance, die bei der Produktion tendenziell eine Rolle spielt, ist die Vorhersehbarkeit.Wenn Schreibstöße zu ungünstigen Zeitpunkten auftreten, halten MLC-basierte Systeme die Latenz oft stabiler als dichte NAND-Systeme, die mit derselben Firmware-Richtlinie arbeiten, was dazu führen kann, dass Kapazitätsplanung und Leistungstests das Team, das die Bereitschaftsrotationen durchführt, weniger emotional belasten.

TLC (Triple-Level Cell, 3 Bits/Zelle)

TLC speichert drei Bits pro Zelle unter Verwendung von acht Spannungszuständen.Es steigert die Dichte und Kosteneffizienz weiter und erhöht gleichzeitig die Empfindlichkeit gegenüber Lärm, Verschleiß und Drift.Um zu verhindern, dass sich die vom Benutzer sichtbare Leistung unregelmäßig anfühlt, verwenden viele TLC-Geräte SLC-Caching (oft Pseudo-SLC genannt), bei dem eingehende Schreibvorgänge zunächst in einem Modus mit breiterem Rand landen und später während der Leerlaufzeit in TLC zusammengefasst werden.

Dieser Mechanismus kann bei Benchmarks und kurzen Bursts hervorragend aussehen und auch im Feld schnell Arbeitslastabhängigkeiten aufdecken.Kurze, stoßweise Schreibvorgänge können extrem schnell erscheinen;Anhaltende Schreibvorgänge können langsamer werden, sobald der Cache voll ist und das Falten zum Taktfaktor wird.Teams, die TLC erfolgreich einsetzen, neigen dazu, den Cache und die Faltungspipeline als erstklassige Designelemente und nicht als zufällige Implementierungsdetails zu behandeln.

TLC-Leistungsverhalten, das bei der Bereitstellung häufig auftritt:

• Bursty-Schreibvorgänge: scheinbar hohe Schreibgeschwindigkeit, während der Cache noch Platz hat

• Anhaltende Schreibvorgänge: Reduzierter Durchsatz nach Cache-Sättigung

• Leerlauffenster: Das Falten wird abgeschlossen und die Leistung wird wiederhergestellt

Eine hilfreiche Möglichkeit, TLC einzurahmen, besteht darin, dass es standardmäßig nicht langsam ist.Es sieht tendenziell langsam aus, wenn das System gezwungen ist, sich wie eine kontinuierliche Schreibsenke zu verhalten, ohne dass genügend Leerlaufzeit, freier Bereich oder Faltbandbreite zum Aufholen vorhanden sind.

QLC (Quad-Level Cell, 4 Bits/Zelle)

QLC speichert vier Bits pro Zelle unter Verwendung von sechzehn Spannungszuständen und zielt auf maximale Dichte und niedrige Kosten pro Bit ab.Der engere Spannungsabstand erhöht im Allgemeinen die Rohfehlerraten und verringert die Schreibdauer, wodurch sich die am besten geeigneten Anwendungsfälle in Richtung leseintensiver oder schreibleichter Profile verschieben.

Profile, die häufig mit QLC übereinstimmen:

• Inhaltsbibliotheken mit seltenen Änderungen

• Kalte bis warme Datenebenen

• Umfangreiche Archivierung mit regelmäßigen Lesevorgängen

Eine Sache, die Teams oft überrascht, ist, dass QLC immer noch einen hohen Lesedurchsatz und ein solides Erlebnis liefern kann, wenn der Schreibpfad sorgfältig eingeschränkt wird.Erfolgreiche Designs neigen dazu, Schreibvorgänge, Stapelverarbeitung und Pufferung zu gestalten, anstatt ständig kleine Blöcke zu aktualisieren, und sie reservieren genügend freien Bereich, damit die Speicherbereinigung Routineaktivitäten nicht in schreibverstärkte Turbulenzen verwandelt.Aus technischer Sicht tendiert QLC dazu, Workload-Design und Richtliniendisziplin mehr zu belohnen als Erwartungen an Drop-in-Replacements.

Klassifizierung nach physischem Layout

Das physikalische Layout beeinflusst, wie NAND die Kapazität skaliert und wie es sich elektrisch verhält.2D-Planar-NAND erhöht die Dichte durch Verkleinerung der Features in der Chipebene, während 3D-NAND die Dichte durch vertikales Stapeln von Schichten erhöht.Die Branchenverlagerung hin zu 3D war nicht nur eine Vorliebe der Fertigung;Es spiegelte auch die praktische Schwierigkeit wider, die planare Skalierung voranzutreiben, ohne schwerwiegende Interferenzeffekte und Lithographiebeschränkungen hervorzurufen.

Ein weniger glamouröser, aber häufig geschätzter Vorteil von 3D-NAND besteht darin, dass es im Vergleich zu extremer planarer Verkleinerung einen gewissen elektrischen Spielraum zurückgewinnen kann.Eine größere vertikale Skalierung bietet Designoptionen, die die Datenspeicherung verbessern und einige Arten von Interferenzen reduzieren können. Das Stapeln bringt jedoch seine eigene Variabilität, Schicht-zu-Schicht-Unterschiede, Prozessungleichmäßigkeiten und räumliche Muster mit sich, die sich mit der Abnutzung entwickeln, sodass der Controller die Persönlichkeit des Geräts im Laufe der Zeit noch erlernen und entsprechend kompensieren muss.

2D-NAND

Planar NAND ordnet Zellen auf einer flachen Oberfläche an und skaliert sie historisch durch verkleinerte Geometrie.Bei sehr kleinen Knoten sind Parasiten und Kopplungseffekte schwieriger zu kontrollieren, und Ausdauer und Beibehaltung können empfindlicher auf Arbeitslastdetails reagieren.Planar NAND kommt immer noch in älteren Designs und einigen kostenoptimierten Produkten vor, sein Skalierungsweg ist jedoch im Vergleich zu modernen 3D-Ansätzen eingeschränkt.

Im Betrieb reagiert planares NAND oft besser auf konservatives Schreibverhalten und profitiert von großzügiger Überbereitstellung.Wenn Geräte nahezu voll ausgelastet sind und häufig zufällige Updates durchgeführt werden, kann es aufgrund von Speicherbereinigungsdruck und beschleunigtem Verschleiß früher zu Leistungseinbrüchen kommen, ein Ergebnis, das frustrierend sein kann, wenn es plötzlich auftritt, auch wenn der zugrunde liegende Mechanismus schleichend ist.

3D-NAND

3D-NAND stapelt Zellen vertikal, um die Kapazität zu erhöhen und die Abhängigkeit von aggressiver Planarverkleinerung zu verringern.Dieser Ansatz unterstützt größere Chip- und Gehäusekapazitäten und trägt gleichzeitig dazu bei, die Kosten und den Fertigungsertrag überschaubar zu halten.

Aus Systemsicht fördert 3D NAND ein Controller-zentriertes Betriebsmodell: Adaptive Lesevorgänge, Variationsmanagement und Hintergrundaktualisierung werden zu routinemäßigen Bestandteilen, um die Leistung stabil zu halten.Gut gestaltete 3D-basierte SSDs können sich in der Praxis intelligenter anfühlen, vor allem weil die Firmware aktiv dafür sorgt, dass das Gerät auf einem stabilen Betriebspunkt bleibt, anstatt Abweichungen in das für den Benutzer sichtbare Verhalten zu übertragen.

Ausdauertrends und was tatsächlich die Lebensdauer bestimmt

Ausdauerwerte werden oft als ungefähre P/E-Zyklusbereiche angegeben, die tatsächliche Ausdauer kann jedoch je nach Temperatur- und Arbeitsbelastungsbedingungen variieren.Die tatsächliche Lebensdauer hängt von der Prozessgenerierung, der Wear-Leveling- und ECC-Strategie, dem Ausmaß der Überbereitstellung, der Betriebstemperatur und dem durch die Workload- und Firmware-Richtlinie erstellten Schreibverstärkungsprofil ab.

Häufig genannte Ausdauerbereiche:

• SLC: ~100.000 KGV-Zyklen

• MLC: ~3.000–10.000 KGV-Zyklen

• TLC: ~500 P/E-Zyklen

• QLC: ~150 P/E-Zyklen

In vielen Bereitstellungen wird die Ausdauer durch vermeidbare Verstärkung schneller verbraucht als durch die logischen Schreibvorgänge des Benutzers.Teams verlängern die nutzbare Lebensdauer oft stärker, indem sie ausreichend freien Speicherplatz behalten, ständige kleine zufällige Neuschreibungen reduzieren und Leerlaufzeiten für das Falten und die Müllabfuhr einräumen, als indem sie einfach auf dem Papier eine Klasse mit höherer Ausdauer auswählen.Die Medienauswahl beeinflusst den Ausgangspunkt, aber Arbeitslastverhalten und Controller-Richtlinien entscheiden normalerweise darüber, wie viel von der theoretischen Ausdauer tatsächlich realisiert wird.

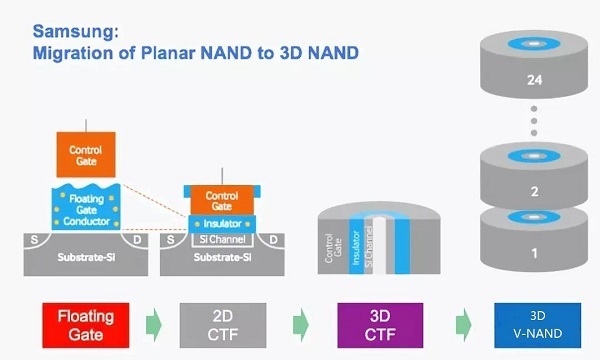

3D-NAND-Flash: Vertikale Skalierung und Herstellungsherausforderungen

3D-NAND erhöht die Speicherdichte durch vertikales Stapeln von Speicherzellen, anstatt sich hauptsächlich auf eine aggressive planare Verkleinerung zu verlassen.Anstatt die laterale Zellengröße kontinuierlich zu verkleinern, wird die Kapazität durch das Stapeln weiterer Schichten erhöht, um zusätzliche Zellen innerhalb derselben Waferfläche zu platzieren.

Diese architektonische Änderung wurde notwendig, da planares NAND schließlich einen Punkt erreichte, an dem eine weitere Verkleinerung zu schwerwiegenden Zuverlässigkeits- und Variabilitätsproblemen führte.Je kleiner die Zellen wurden, desto geringer wurden die Ladungsspeichergrenzen, das Leckageverhalten wurde schwieriger zu kontrollieren und die Schwellenspannungsverteilungen reagierten immer empfindlicher auf Fertigungsschwankungen.

Bei fortgeschrittenen planaren Abmessungen könnte selbst eine kleine Prozessdrift zu größeren elektrischen Schwankungen zwischen Wafern und Chargen führen.Das Ergebnis war ein zunehmend engeres Prozessfenster, in dem die Aufrechterhaltung einer stabilen Lebensdauer, Beibehaltung und eines Fehlerverhaltens schwieriger und teurer wurde.

3D-NAND reduzierte die Abhängigkeit der Branche von extrem planarer Lithographie, indem der Skalierungsdruck in Richtung vertikaler Integration statt reiner lateraler Verkleinerung verlagert wurde.Daher wird die moderne NAND-Skalierung oft mehr von der Anzahl der Schichten, der Integrationsqualität und der Fertigungskonsistenz bestimmt als allein vom aggressiven Nanometer-Branding.

Warum die Branche über planares NAND hinausgegangen ist

Die planare NAND-Skalierung stieß schließlich auf physikalische Grenzen, die eine weitere Verkleinerung zunehmend unpraktisch machten.Kleinere planare Zellen speicherten weniger Ladung, wodurch die Schwellenspannungstrennung anfälliger für Leckströme, elektrische Störungen und Retentionsdrift wurde.

Je enger die Dimensionen wurden, desto schwieriger wurden mehrere Probleme zu bewältigen:

• Reduzierter Ladungsspeicherspielraum

• Stärkere Interferenzen von Zelle zu Zelle

• Höhere Leckageempfindlichkeit

• Engere Schwellenspannungsverteilungen

• Erhöhte Prozessvariabilität über Wafer hinweg

Obwohl die Dichte durch fortschrittliche Lithographie immer noch verbessert werden konnte, stiegen die Komplexität der Herstellung und die Variabilitätskosten rapide an.In vielen Fällen führte die Verkleinerung des planaren NAND zu weiteren sinkenden Erträgen, da Zuverlässigkeit und Ertragsverhalten in der Massenproduktion immer schwieriger zu stabilisieren waren.

3D-NAND bot eine skalierbarere Alternative, indem es die Speicherdichte vertikal erhöhte und gleichzeitig ermöglichte, dass viele laterale Dimensionen vergleichsweise entspannt blieben.Dies half den Herstellern, die Kosten pro Bit weiter zu verbessern, ohne vollständig auf eine immer aggressivere planare Skalierung angewiesen zu sein.

Der Wandel veränderte auch die Art der Prozessoptimierung.Anstatt sich fast ausschließlich auf kleinere lithografische Abmessungen zu konzentrieren, konzentrierten sich die technischen Anstrengungen auf die Stapelbildung, die Kontrolle der vertikalen Geometrie, die Abscheidungsqualität und die Gleichmäßigkeit des langen Stapels.

Charge-Trap-Flash- und High-Layer-Architekturen

Viele moderne 3D-NAND-Geräte verwenden Charge-Trap-Flash (CTF) anstelle herkömmlicher Floating-Gate-Strukturen.Beide Ansätze speichern Ladung, um die Schwellenspannung zu verschieben und Datenzustände darzustellen. Sie unterscheiden sich jedoch darin, wie die Ladung physikalisch in der Speicherzelle gespeichert wird.

Floating-Gate-NAND speichert Elektronen in einem leitfähigen Floating-Gate, das durch Oxidschichten isoliert ist.Charge-Trap-Flash speichert Elektronen stattdessen in isolierenden Fangschichten, die üblicherweise auf Siliziumnitridmaterialien basieren.

Diese Unterscheidung wird mit zunehmender Schichtanzahl immer wichtiger, da hohe 3D-Strukturen Herstellungsschwankungen und elektrische Interferenzeffekte verstärken.

CTF passt oft besser zu High-Layer-Architekturen, da der verteilte Trap-Speichermechanismus einige Prozessschwankungen effektiver tolerieren kann als extrem kleine leitfähige Floating-Gate-Strukturen.

Mit zunehmender Stapelhöhe werden verschiedene Variationsquellen naturgemäß schwieriger zu kontrollieren:

• Filmdickendrift

• Variation der Schnittstellenqualität

• Inkonsistenz des Ätzprofils

• Kammer-zu-Kammer-Anpassungsversätze

• Ungleichmäßigkeit der Stapelhöhe

In praktischen Fertigungsumgebungen akkumulieren diese Variationen nach und nach über viele Schichten und Prozessschritte hinweg.Ladungsfallenarchitekturen tragen dazu bei, die Empfindlichkeit gegenüber einigen dieser Effekte zu verringern, insbesondere wenn es immer schwieriger wird, eine perfekte strukturelle Gleichmäßigkeit über sehr hohe Stapel hinweg aufrechtzuerhalten.

Für viele Prozessteams besteht der langfristige Wert von CTF nicht nur darin, dass es elektrisch funktioniert, sondern auch darin, dass es über große Wafervolumina, mehrere Werkzeuge und lange Produktionszyklen, in denen kleine Prozessabweichungen unvermeidlich sind, herstellbar und stabil bleibt.

Skalierungsherausforderungen bei High-Layer-3D-NAND

Da die Anzahl der 3D-NAND-Schichten weiter zunimmt, verlagern sich die Hauptherausforderungen bei der Skalierung weg von der einfachen Reduzierung der Linienbreite hin zu einer komplexen dreidimensionalen Integrationssteuerung.Höhere Stapel führen zu mehr Prozessschritten, höheren Strukturen und mehr Möglichkeiten, dass sich kleine Abweichungen zu messbaren elektrischen Unterschieden summieren.

Eine der schwierigsten Herausforderungen ist das Ätzen tiefer vertikaler Kanäle.Kanäle mit hohem Seitenverhältnis müssen extrem hohe Stapel passieren und dabei eine strenge Dimensionskontrolle von oben bis unten gewährleisten.

Während der Verarbeitung werden mehrere ätzbezogene Verhaltensweisen genau überwacht:

• Konuskontrolle

• Micro-Loading-Effekte

• Schäden an der Seitenwand

• Durchgängige Konsistenz der kritischen Dimensionen

Selbst kleine Profilschwankungen können die Schwellenspannungsverteilungen verbreitern und die ECC-Arbeitslast später während des Gerätebetriebs erhöhen.Probleme, die bei einem frühen Screening geringfügig erscheinen, werden manchmal nach groß angelegten Produktionsanläufen und langfristigen Zuverlässigkeitstests deutlich sichtbarer.

Auch die gleichmäßige Materialablage wird mit zunehmender Stapelhöhe schwieriger.Höhere Strukturen reagieren empfindlicher auf Dickegradienten, Einschränkungen der Stufenabdeckung und Grenzflächeninkonsistenzen in der tiefen Topographie.

Eine ungleichmäßige Ablagerung kann sich direkt auf Folgendes auswirken:

• Kapazitätsverhalten

• Tunneleigenschaften

• Retentionsstabilität

• Programmier- und Löschkonsistenz

Bei einer geringeren Schichtanzahl bleiben einige Abweichungen möglicherweise beherrschbar.Wenn die Stapel jedoch höher werden, können zuvor akzeptable Ungleichmäßigkeiten beginnen, die langfristige Skalierung, Ausdauer oder Verteilungsstabilität einzuschränken.

Auch in hochdichten Strukturen wird die Variation von Zelle zu Zelle immer wichtiger.Variabilität entsteht durch Geometrieunterschiede, Materialinkonsistenzen, prozessbedingte Schäden und elektrische Interferenzen zwischen benachbarten Zellen.

Zu den Hauptverursachern elektrischer Schwankungen zählen im Allgemeinen:

• Variation des Kanaldurchmessers

• Gate-Längenverschiebungen

• Inkonsistenz bei der Stapelhöhe

• Variation der Fallendichte

• Unterschiede in der Schnittstellenqualität

• Ätzbedingter Schaden

Daher ist modernes 3D-NAND zunehmend auf eine koordinierte Optimierung zwischen Gerätetechnik und Controller-Algorithmen angewiesen.Stärkeres ECC, adaptive Lesewiederholungsmethoden und verfeinerte Programmierstrategien tragen dazu bei, die elektrische Ausbreitung zu kompensieren, die durch Prozessverbesserungen allein möglicherweise nicht mehr vollständig beseitigt werden kann.

Ertrag und Zuverlässigkeit definieren letztendlich die wirtschaftlichen Grenzen der High-Layer-NAND-Skalierung.Das Hinzufügen von Schichten erhöht die Komplexität des Prozesses, die Möglichkeiten zur Gesamtdefektanfälligkeit und den Fertigungsaufwand entlang der gesamten Produktionslinie.

Mehrere Faktoren beeinflussen das Ertrags- und Kostenverhalten stark:

• Nacharbeitshäufigkeit

• Durchsatzreduzierung

• Schweres Geräte-Binning

• Fehlerakkumulation über mehrere Prozessschritte hinweg

Ein Design kann beeindruckende Dichteziele erreichen und dennoch kommerziell Schwierigkeiten haben, wenn die Zuverlässigkeitsschwankung instabil wird oder der Fertigungsdurchsatz zu stark sinkt.In der Praxis sind die erfolgreichsten Skalierungsstrategien häufig diejenigen, die stabile Erträge, eine vorhersehbare Lebensdauer und ein beherrschbares Produktionsverhalten über die langfristige Volumenfertigung hinweg gewährleisten.

Warum die Ebenenanzahl wichtiger ist als „nm“-Beschriftungen

Bei 3D-NAND wird der Skalierungsfortschritt normalerweise aussagekräftiger anhand der Anzahl der Schichten, der effektiven Speicherdichte und der Kosten pro Bit gemessen als durch ein extrem aggressives Nanometer-Branding.

Im Gegensatz zu hochmodernen Logikgeräten, bei denen die Skalierung stark von der Verkleinerung der lateralen Transistorabmessungen abhängt, erzielt 3D-NAND einen Großteil seiner Verbesserungen durch vertikales Stapeln und architektonische Integration.

Dies verändert die Art und Weise, wie der technische Aufwand auf Entwicklung und Fertigung verteilt wird.Anstatt sich hauptsächlich auf kleinere planare Geometrien zu konzentrieren, verbringen Teams mehr Zeit mit der Lösung von Problemen im Zusammenhang mit:

• Konsistenz der vertikalen Integration

• Einheitlichkeit des Stapels

• Filmstressmanagement

• Deep-Channel-Prozesskontrolle

• Elektrische Variabilität über hohe Strukturen hinweg

Infolgedessen folgt 3D NAND einer eher strukturzentrierten Skalierungs-Roadmap als einer rein lithographiezentrierten Roadmap.Die praktische Herausforderung besteht nicht einfach darin, die Anzahl der Schichten zu erhöhen, sondern auch sicherzustellen, dass höhere Stapel weiterhin eine akzeptable Ausbeute, Haltbarkeit, Retention und langfristige Zuverlässigkeit im Produktionsmaßstab liefern.

NAND-Flash-Anwendungen und reale Bereitstellung

NAND-Flash wird in Unterhaltungselektronik, Industriesystemen, Automobilplattformen, Netzwerkgeräten, Cloud-Infrastrukturen und eingebetteten Geräten eingesetzt.Eine erfolgreiche Bereitstellung hängt jedoch weniger von Marketingetiketten als vielmehr davon ab, wie gut die NAND-Architektur zum tatsächlichen Arbeitslastverhalten des Systems passt.

In praktischen technischen Umgebungen werden Zuverlässigkeit und Lebensdauer nicht nur von der Flash-Technologie selbst beeinflusst, sondern auch vom Controller-Verhalten, der Schreibintensität, den Temperaturbedingungen, der Aktualisierungshäufigkeit und den Anforderungen an die Langzeitspeicherung.

Da die NAND-Dichte weiter zunimmt, wird ein arbeitslastbewusstes Systemdesign immer wichtiger, da Ausdauer, Latenzstabilität und Aufbewahrungsverhalten je nach Verwendung des Speichermediums dramatisch variieren können.

Passende NAND-Typen für reale Workloads

Verschiedene NAND-Typen sind für unterschiedliche Arbeitslastmuster, Ausdauererwartungen und Kostenziele optimiert.

In realen Implementierungen ist die Lösung mit der besten Leistung häufig diejenige, deren Schreibverhalten am natürlichsten mit den Stärken und Einschränkungen der ausgewählten NAND-Architektur übereinstimmt.

SLC NAND wird häufig in Umgebungen eingesetzt, in denen Zuverlässigkeit, Aufbewahrungsstabilität und hohe Schreibausdauer wichtiger sind als die Speicherdichte.Industrielle und eingebettete Systeme bevorzugen häufig SLC- oder Pseudo-SLC-Designs, da diese Geräte möglicherweise über längere Zeiträume ausgeschaltet bleiben, aber dennoch zuverlässig und ohne Datenbeschädigung booten müssen.

SLC wird häufig ausgewählt für:

• Boot-Firmware

• Kritische Metadaten

• Ereignisprotokollierung

• Industrieller Konfigurationsspeicher

• Langlebige eingebettete Systeme

Diese Workloads beinhalten in der Regel eine konzentrierte Schreibaktivität und eine geringe Toleranz gegenüber unerwartetem Fehlerverhalten.Selbst relativ kleine Firmware-Änderungen, wie z. B. eine erhöhte Protokollierungshäufigkeit oder eine aggressivere Telemetrieerfassung, können den Verschleiß beschleunigen, wenn die Schreibbudgets nicht sorgfältig verwaltet werden.

TLC NAND dominiert die Mainstream-Speichermärkte, weil es in Kombination mit effektiven Controllern und Workload-Management ein recht gutes Gleichgewicht zwischen Kosten, Dichte und Ausdauer bietet.In vielen Systemen verhält sich TLC zuverlässig, wenn die Schreibverstärkung gesteuert wird und der Speicherstapel unnötige Neuschreibaktivitäten vermeidet.

Zu den gängigen Steuerungstechniken, die bei TLC verwendet werden, gehören:

• Verschleißausgleich

• Starke ECC-Implementierung

• Verwaltung fehlerhafter Blöcke

• Intelligente Caching-Strategien

• Over-Provisioning-Unterstützung

In der Praxis hängen TLC-Leistung und -Ausdauer häufig stark vom Schreibverhalten der Software ab.Systeme, die Batch-Schreibvorgänge effizient durchführen und zufällige Neuschreibaktivitäten reduzieren, erzielen häufig einen weitaus stabileren Langzeitbetrieb als Systeme, die unkontrollierte kleine Schreib-Workloads erzeugen.

QLC NAND wird zunehmend in Umgebungen mit hohem Leseaufkommen eingesetzt, in denen große Kapazität und geringere Kosten pro Bit wichtiger sind als eine dauerhafte Schreibausdauer.Diese Systeme basieren häufig auf Caching, Tiering oder gestaffelter Schreibverarbeitung, um die direkte Belastung des NAND selbst zu reduzieren.

Die QLC-Bereitstellung kommt häufig vor in:

• Archivspeicher

• Infrastruktur zur Inhaltsverteilung

• Kühlplattformen

• Warme Datenebenen

• Verbraucherspeicher mit großer Kapazität

QLC-Systeme verhalten sich im Allgemeinen vorhersehbarer, wenn bei der Arbeitslast Folgendes im Vordergrund steht:

• Große sequentielle Schreibvorgänge

• Hintergrundkonsolidierung

• Verwaltetes Caching-Verhalten

• Hot-Data-Migration auf schnellere Speicherebenen

Ohne eine sorgfältige Gestaltung der Arbeitslast kann es bei QLC-Systemen zu spürbaren anhaltenden Schreibverlangsamungen, inkonsistenter Latenz und früheren Einschränkungen der Lebensdauer kommen, sobald die Cache-Regionen gesättigt sind.

Über alle NAND-Klassen hinweg bleibt eine immer wiederkehrende Branchenlektion bestehen: Workload-Disziplin wirkt sich oft genauso stark auf die Zuverlässigkeit aus wie die NAND-Technologie selbst.

NAND-Nutzung in Verbraucher-, Automobil-, Industrie- und Kommunikationssystemen

NAND-Flash kommt in einer Vielzahl von Märkten vor, aber jede Anwendungsumgebung stellt unterschiedliche Belastungsmuster und Zuverlässigkeitserwartungen an das Speichersystem.

In der Unterhaltungselektronik NAND speichert Betriebssysteme, Anwendungen, Firmware, Medieninhalte und temporäre Cache-Daten.Es wird häufig in Smartphones, Smart-TVs, Kameras, Spielekonsolen, Druckern, Tablets und anderen tragbaren Geräten verwendet.In diesen Systemen können Latenzspitzen und langsame, anhaltende Schreibvorgänge die Reaktionsfähigkeit des Geräts stark beeinträchtigen, insbesondere während der Kamera-Burst-Aufzeichnung, bei Betriebssystemaktualisierungen, bei der Hintergrundsynchronisierung, bei der Installation von Spielen und beim Patchen.Aus diesem Grund konzentrieren sich Controller häufig auf eine reibungslosere Arbeitslastabwicklung im Normalbetrieb.

Automobilsysteme stellen wesentlich höhere Anforderungen an Zuverlässigkeit, Langzeitbeständigkeit und Temperaturstabilität.NAND-Geräte in Fahrzeugen können viele Jahre lang unter erhöhten thermischen Bedingungen betrieben werden, während sie Infotainment-Daten, Navigationsspeicher, Telematikplattformen, Domänencontroller, Firmware-Updates, kontinuierliche Protokollierung und ADAS-bezogene Speicheraufgaben verarbeiten.Um diese Bedingungen zu unterstützen, verwenden Automotive-Speicherdesigns oft eine konservative Schreibbudgetierung, umfangreiche Qualifizierungstests, Partitionsisolierung für Daten mit hoher Abwanderung und eine Zuverlässigkeitsvalidierung über einen langen Lebenszyklus.

Industrie- und Infrastruktursysteme geben häufig vorhersehbarem Langzeitverhalten Vorrang vor maximaler Dichte.NAND wird in SPS, Industriesteuerungen, Messsystemen, POS-Terminals, Robotikplattformen und der Beleuchtungssteuerungsinfrastruktur verwendet.Da die Wartung vieler Bereitstellungen schwierig oder teuer ist, sind diese Systeme in der Regel auf eine explizite Zustandsüberwachung, vereinfachte Flash-Verwaltungsrichtlinien, ein reduziertes Zufallsschreibverhalten und eine konservative Ausdauerplanung angewiesen, um die Aufbewahrung und das ordnungsgemäße Fehlerverhalten zu verbessern.

Kommunikationsausrüstung verwendet NAND für die Firmware-Speicherung, Protokollierung, Pufferung und Konfigurationsverwaltung in Modems, Telekommunikationssystemen, Netzwerkgeräten, M2M-Modulen und VoIP-Geräten.Häufige Aktualisierungen und kontinuierliche Protokollierung können zu konzentrierten Verschleißbereichen führen, wenn die Datenverarbeitung nicht sorgfältig verwaltet wird.Zuverlässige Kommunikationsplattformen behandeln die Firmware-Verwaltung oft als einen kontrollierten Lebenszyklusprozess und nutzen Staging, Validierung, Commit-Handhabung und sichere Wiederherstellungsverfahren, um die Belastung durch wiederholtes Überschreiben zu reduzieren und die Wiederherstellung bei unterbrochenen Updates oder unerwarteten Stromereignissen zu verbessern.

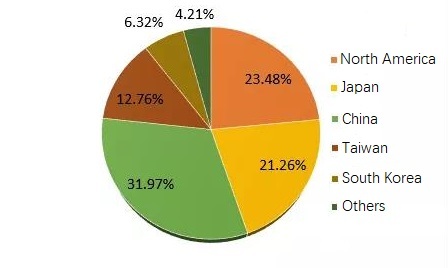

Produktionsskalierung, Kostentrends und Marktwachstum

Selbst in Zeiten von Preisinstabilität oder vorübergehender Marktabschwächung wächst das langfristige NAND-Versandvolumen weiter, da die Gesamtdatenerzeugung und der lokale Speicherbedarf in fast allen wichtigen Branchen weiter steigen.

Das Wachstum wird durch zwei gleichzeitig auftretende Haupttrends vorangetrieben:

• Anwendungen speichern ständig mehr Daten lokal

• Hersteller verbessern kontinuierlich die Bits pro Wafer durch Skalierung

Nachfragewachstum ist im Allgemeinen verbunden mit:

• Medien mit höherer Auflösung

• Größere Softwareplattformen

• Erweitertes lokales Caching

• Wachstum des Edge-Device-Speichers

• KI-bezogene Datenerweiterung

Skalierungsverbesserungen auf der Angebotsseite werden häufig durch Folgendes vorangetrieben:

• Höhere Anzahl der 3D-NAND-Schichten

• Verbesserte Produktionsausbeute

• Bessere Prozesskontrolle

• Dichtere Zelltechnologien

In vielen Märkten steigt der Gesamtspeicherverbrauch auch dann weiter an, wenn das Geräteliefervolumen schwankt, da die Speicherkapazität pro Gerät im Laufe der Zeit immer weiter zunimmt.

Da NAND-Technologien immer dichter werden, hängt die langfristige Zuverlässigkeit zunehmend von einer koordinierten Optimierung zwischen Folgendem ab:

• NAND-Architektur

• Controller-Algorithmen

• ECC-Fähigkeit

• Workload-Verhalten

• Software-Schreibverwaltung

Systeme, die Schreibmuster aktiv verwalten, Gesundheitszustände überwachen und Alterungsverhalten planen, behalten im Allgemeinen eine stabile Lebensdauerleistung bei, selbst wenn NAND-Technologien mit hoher Dichte verwendet werden.Bei Systemen, die die Arbeitslastdisziplin ignorieren, kommt es häufig zu Schwankungen, unabhängig von der angekündigten NAND-Qualität oder den theoretischen Ausdauerspezifikationen.

Fazit

NAND-Flash hat sich zu einer der wichtigsten Speichertechnologien in der modernen Elektronik entwickelt, da es hohe Kapazität, skalierbare Herstellung und wettbewerbsfähige Kosten pro Bit vereint.Ein zuverlässiges NAND-Verhalten hängt jedoch davon ab, dass man seine physikalischen Grenzen versteht und Systeme entwirft, die mit der Seitenprogrammierung, dem Blocklöschverhalten, der Abnutzungsakkumulation und den Spannungsspielraumbeschränkungen arbeiten und nicht dagegen.Da die Speicherdichte durch TLC, QLC und fortschrittliches 3D-NAND-Stacking zunimmt, wird die Rolle von Controllern, ECC, Wear Leveling, Garbage Collection, adaptivem Lesemanagement und Workload-Shaping für die Aufrechterhaltung eines stabilen Langzeitbetriebs noch wichtiger.Die tatsächliche Lebensdauer und Leistung werden nicht allein von den Speicherzellen bestimmt, sondern von der Interaktion zwischen NAND-Architektur, Controller-Strategie, Firmware-Verhalten, freiem Speicherplatzmanagement und Anwendungs-Workload-Mustern.Systeme, die diese Faktoren frühzeitig im Designprozess berücksichtigen, erzielen in der Regel eine vorhersehbarere Zuverlässigkeit, eine reibungslosere Leistung und eine längere Betriebslebensdauer in Verbraucher-, Industrie-, Automobil- und Großspeicherumgebungen.

Häufig gestellte Fragen [FAQ]

1. Warum gilt NAND-Flash als verwaltetes Speichermedium und nicht als einfacher Speicher?

NAND-Flash unterstützt natürlich kein direktes Überschreiben auf Byte-Ebene wie herkömmliches RAM.Es arbeitet mit Programmierung auf Seitenebene und Löschen auf Blockebene, was bedeutet, dass Datenaktualisierungen häufig eine Neuzuordnung, Speicherbereinigung und Hintergrundverwaltung erfordern, bevor neue Schreibvorgänge erfolgen können.Aufgrund dieses Verhaltens werden Controller und Firmware für den Verschleißausgleich, die Handhabung fehlerhafter Blöcke, die ECC-Korrektur und die Zuordnung von logischen zu physikalischen Elementen unerlässlich.In realen Systemen bestimmt der Controller weitgehend, ob sich NAND reibungslos verhält oder bei anhaltender Arbeitslast instabil wird.

2. Warum haben NAND-Flash-Systeme im Vergleich zu sequenziellen Arbeitslasten Probleme mit kleinen zufälligen Schreibvorgängen?

Die NAND-Architektur ist für große sequentielle Übertragungen statt für verstreute In-Place-Updates optimiert.Da vorhandene Seiten nicht einfach überschrieben werden können, lösen zufällige Schreibvorgänge ein Copy-on-Write-Verhalten, Metadatenaktualisierungen und Garbage-Collection-Aktivitäten aus.Diese Vorgänge erhöhen die Schreibverstärkung, verringern die Ausdauer und erzeugen Latenzspitzen.Sequentielle Schreibvorgänge passen sich natürlicher an NAND-Seiten- und Blockstrukturen an, sodass Controller einen gleichmäßigeren Durchsatz und einen geringeren Hintergrund-Overhead aufrechterhalten können.

3. Wie beeinflusst der Flash Translation Layer (FTL) die Zuverlässigkeit und Leistung von SSDs?

Der Flash Translation Layer fungiert als Virtualisierungsschicht zwischen dem Hostsystem und physischen NAND-Zellen.Anstatt vorhandene Seiten zu überschreiben, leitet die FTL Aktualisierungen auf neue Seiten um und markiert ältere Seiten als veraltet.Dies ermöglicht den Copy-on-Write-Vorgang, Garbage Collection, Wear Leveling und logische Adresskontinuität.In der Praxis hängt die SSD-Stabilität stark davon ab, wie intelligent die FTL die Metadatenkonsistenz, die Verwaltung des freien Speicherplatzes und die Wiederherstellung nach einem unerwarteten Stromausfall handhabt.

4. Warum verringern steigende Bits pro Zelle die NAND-Ausdauer und die Zuverlässigkeitsreserven?

Während sich NAND von SLC zu MLC, TLC und QLC bewegt, muss jede Zelle mehr Schwellenspannungszustände darstellen.Dadurch wird der Spannungsspielraum zwischen benachbarten Zuständen verringert, wodurch die Zelle empfindlicher gegenüber Rauschen, Ladungslecks, Temperaturdrift, Lesestörungen und Interferenzen benachbarter Zellen wird.NAND mit höherer Dichte erfordert daher einen stärkeren ECC, adaptive Leseschwellenwerte, Aktualisierungsrichtlinien und ausgefeiltere Controller-Algorithmen, um einen zuverlässigen Betrieb über die Zeit aufrechtzuerhalten.

5. Warum zeigen TLC- und QLC-SSDs oft eine schnelle Burst-Leistung, aber langsamere Dauerschreibvorgänge?

Viele TLC- und QLC-Laufwerke nutzen Pseudo-SLC-Caching, um eingehende Daten vorübergehend in Zuständen mit größerem Spannungsspielraum zu speichern.Bei kurzen Bursts liefert dieser Cache eine scheinbar hohe Schreibgeschwindigkeit.Sobald sich der Cache jedoch füllt, muss der Controller die Daten im Hintergrund in dichtere TLC- oder QLC-Zustände falten.Anhaltende Schreib-Workloads können daher zu langsameren nativen Programmiergeschwindigkeiten, erhöhtem Garbage-Collection-Druck und verringerter Durchsatzkonsistenz führen.

6. Was macht den Schutz vor Stromausfällen in NAND-basierten Speichersystemen so wichtig?

Da NAND-Updates stark auf Mapping-Tabellen und gestaffelten Schreibvorgängen basieren, kann ein plötzlicher Stromausfall die Aktualisierung von Metadaten unterbrechen oder dazu führen, dass Seiten nur teilweise programmiert sind.Ohne Schutzmechanismen kann dies zu einer Beschädigung logischer Zuordnungen oder zu inkonsistenten Speicherzuständen führen, die schwer wiederherzustellen sind.High-End-Designs verwenden häufig Journaling, atomare Metadaten-Commits, Pufferstrategien und Energiespeicherkondensatoren, um die Mapping-Integrität bei unerwarteten Abschaltungen aufrechtzuerhalten.

7. Warum hat die Branche von planaren NAND- auf 3D-NAND-Architekturen umgestellt?

Planares NAND stieß schließlich auf Skalierungsgrenzen, da schrumpfende Zellgrößen zu Leckage-, Interferenz- und Variabilitätsproblemen führten.3D-NAND löste diese Probleme, indem es Zellen vertikal stapelte, anstatt sich ausschließlich auf kleinere laterale Geometrien zu verlassen.Dies ermöglichte es den Herstellern, die Dichte durch zusätzliche Schichten zu erhöhen und gleichzeitig die Abhängigkeit von extrem aggressiver Lithografieskalierung zu verringern.Der Übergang verbesserte die Kosten-pro-Bit-Skalierung und stellte einen gewissen elektrischen Spielraum wieder her, der bei hochskaliertem planarem NAND nur schwer aufrechtzuerhalten war.

8. Wie verbessert Charge-Trap-Flash (CTF) die Skalierbarkeit in modernem 3D-NAND?

Im Gegensatz zu herkömmlichem Floating-Gate-NAND speichert Charge-Trap-Flash die Ladung in isolierenden Trap-Schichten und nicht in leitenden Floating-Gates.Diese Struktur verträgt einen Teil der durch sehr hohe 3D-Stapel verursachten Schwankungen besser, darunter Schwankungen der Filmdicke, Ätzinkonsistenzen und Prozessdrift von Schicht zu Schicht.Bei NAND mit hoher Schichtanzahl bietet CTF oft ein besser beherrschbares Integrationsverhalten und eine verbesserte Skalierbarkeit für moderne Fertigungsprozesse.

9. Warum wirkt sich freier Speicherplatz stark auf die Leistung und Ausdauer von NAND-SSDs aus?

Controller verlassen sich auf verfügbare freie Seiten und Ersatzblöcke, um die Garbage Collection effizient durchzuführen.Wenn ein Laufwerk die volle Kapazität erreicht, hat der Controller weniger Platz, um gültige Daten zu verschieben, was die Schreibverstärkung und die Hintergrundbereinigungsaktivität erhöht.Dies führt häufig zu unvorhersehbaren Latenzspitzen, einer geringeren Dauerleistung und einem beschleunigten Verschleiß.Die Beibehaltung einer freien Fläche und die Vermeidung eines ständigen nahezu vollen Betriebs verbessern im Allgemeinen sowohl die Reaktionsfähigkeit als auch die Langzeitausdauer.

10. Warum kombinieren viele eingebettete Systeme NOR-Flash für den Boot-Speicher und NAND-Flash für den Massenspeicher?

NOR-Flash bietet schnelle Zufallslesevorgänge und Execute-In-Place (XIP)-Fähigkeit, was es ideal für Bootloader und kleine Firmware-Images macht, die ein deterministisches Startverhalten erfordern.NAND-Flash bietet mittlerweile eine viel höhere Dichte und niedrigere Kosten pro Bit für die Speicherung großer Datensätze, Protokolle, Medien und Anwendungsdaten.Durch die Aufteilung der Verantwortlichkeiten zwischen NOR und NAND können Systeme zuverlässige Startleistung mit effizientem Speicher mit hoher Kapazität in Einklang bringen.
