Techniken zur Messung der Halbleitertemperatur und thermische Charakterisierung

Die Messung der Halbleitertemperatur ist von entscheidender Bedeutung, da Wärme sich direkt auf die elektrische Leistung, Stabilität, Effizienz, Zuverlässigkeit und Gerätelebensdauer auswirkt.Moderne Halbleiterbauelemente erzeugen konzentrierte Wärme in extrem kleinen Strukturen, was eine genaue thermische Messung schwieriger macht als eine einfache Oberflächenmessung.In diesem Artikel werden die wichtigsten Methoden zur Messung der Halbleitertemperatur erläutert, einschließlich optischer, kontaktbasierter und elektrischer Techniken, und gleichzeitig deren Betriebsverhalten, Einschränkungen und praktische technische Kompromisse untersucht.

Katalog

Herausforderungen bei der Halbleiter-Temperaturmessung

Die Temperatur von Halbleiterbauelementen wird üblicherweise mithilfe von drei Messkategorien bestimmt, von denen jede einen anderen Teil der thermischen Geschichte betrachtet.Bei der täglichen Arbeit im Labor fühlt sich die Wahl weniger danach an, einen Gewinner auszuwählen, sondern vielmehr darum, zu entscheiden, mit welchen Kompromissen man für die jeweilige Fragestellung leben kann.Eine Quelle leiser Frustration während der Diskussion und Fehleranalyse ist, dass zwei Teams zwar ehrlich messen und sich dennoch nicht einig sind, einfach weil ihre Tools auf unterschiedliche Regionen, Ebenen oder Zeitfenster reagieren.

Messkategorien:

• Optische Abtastung

• Kontaktbasierte Erfassung

• Elektrische Erfassung

Was die Auswahl normalerweise bestimmt, ist, wie Sie die „Temperatur“ definieren (Spitzen-Hotspot im Vergleich zu einer gemittelten Größe an Kreuzungen), welche Zeitskala Sie berücksichtigen (stabile Bedingungen im Vergleich zu kurzen Transienten) und wie viel Störung Sie durch den Messaufbau tolerieren.Wenn Ergebnisse widersprüchlich sind, lautet die erste Frage oft: „Welchen physikalischen Bereich gewichtet jede Methode tatsächlich?“statt „Welches ist falsch?“

Optische Erfassung

Optische Methoden ermitteln die Temperatur, indem sie beobachten, wie das Gerät Licht aussendet, reflektiert oder moduliert.In der Praxis werden sie zur schnellen visuellen Beobachtung verwendet, wo sich Wärme aufbaut und wie sich thermische Muster je nach Vorspannung, Layout oder Betriebsbedingungen ändern.Optische Instrumente können schnelle thermische Veränderungen verfolgen, da die Geschwindigkeitsbegrenzung normalerweise durch den Detektor, die Beleuchtung und die Optik festgelegt wird und nicht durch die thermische Verzögerung einer auf der Oberfläche sitzenden Sonde.

Gängige optische Ansätze:

• IR-Thermografie zur Kartierung der Oberflächentemperatur

• Mikro-Raman-Techniken für eine feinere räumliche Auflösung

• Thermoreflexionsmethoden für hochauflösende oberflächennahe Messungen

Eine wiederkehrende Stärke ist die minimale physikalische Beeinträchtigung des natürlichen Wärmeflusses, wodurch sich frühe Untersuchungen „sauberer“ anfühlen können als sondenbasierte Methoden – zumindest bis Oberflächenoptik und Randbedingungen beginnen, die Unsicherheit zu dominieren.

Die optische Messung liefert normalerweise eine Oberflächentemperatur oder einen oberflächennahen Stellvertreterwert, keine direkte Anzeige des tiefsten Hotspots.Diese Nuance ist wichtig, da der heißeste Bereich häufig in der Nähe des Kanals, der Verbindung oder eines anderen aktiven Bereichs vergraben ist, während die obere Oberfläche aufgrund der Wärmeausbreitung durch Passivierung, Dielektrika und Metallisierung ruhiger aussehen kann.

Ein Arbeitsablauf, der tendenziell gut altert, besteht darin, optische Karten mit einem thermischen Modell zu koppeln und das optische Ergebnis als Grenzbeobachtung zu behandeln.Das Modell bildet dann die Brücke zwischen dem, was die Kamera sehen kann, und dem, was das Silizium wahrscheinlich erlebt. Dies ist besonders nützlich, wenn das Endziel eher eine Zuverlässigkeitsprognose als eine überzeugende Wärmekarte ist.

Optische Techniken sind auf Sichtverbindung und eine disziplinierte Kontrolle der Oberflächenbedingungen angewiesen.Die Messungen können sich täuschend einfach anfühlen, bis eine reflektierende Oberfläche oder ein Verpackungsartefakt das Ergebnis stillschweigend verfälscht.

Praktische Fragen:

• Emissionsgrad und Reflexionsgrad: IR-Messwerte hängen von Emissionsgradannahmen ab;Die reflektierende Metallisierung kann künstlich kühl wirken, sofern sie nicht korrigiert oder vorbereitet wird.

• Beschichtungen und Oberflächenbehandlungen: Beschichtungen mit hohem Emissionsgrad können die Wiederholbarkeit verbessern und gleichzeitig die Randbedingungen leicht verändern;Viele Testpläne akzeptieren eine dünne, charakterisierte Beschichtung als maßvollen Kompromiss.

• Verpackungsbeschränkungen: Deckel, Wärmeverteiler und Verkapselungen können den optischen Weg blockieren oder verzerren;Das Entkappen kann den Zugang wiederherstellen und gleichzeitig Konvektion/Strahlung verschieben und die Grundlinie verschieben.

Ein nützliches mentales Modell ist, dass die optische Sensorik häufig die Frage beantwortet: „Wo ist der Hotspot und wie bewegt er sich?“mit einem Vertrauen, das sich unmittelbar anfühlt, während die absolute Temperaturgenauigkeit davon abhängt, wie sorgfältig die Optik, Oberflächeneigenschaften und Randbedingungen verwaltet werden.

Kontaktbasierte Erfassung

Bei Kontaktmethoden wird ein Sensor auf oder in der Nähe der Geräteoberfläche platziert und durch Wärmeübertragung in das Sensorelement auf die Temperatur geschlossen.Sie werden oft dann gewählt, wenn Sie eine unkomplizierte Anzeige an bestimmten Standorten wünschen, wenn die Budgets knapp sind oder wenn Sie etwas benötigen, das schnell und ohne spezielle Optik aufgebaut werden kann.Bei sorgfältiger Ausführung können Kontaktsensoren auch detaillierte Karten erstellen, die Messung selbst wird jedoch Teil der thermischen Umgebung.

Typische Kontaktwerkzeuge:

• Mikro-Thermoelemente

• RTDs (Widerstandstemperaturdetektoren)

• Dünnschichtsensoren

• Thermisch empfindliche Farben/Beschichtungen

Die wesentliche Einschränkung besteht darin, dass der Sensor das lokale Wärmefeld umformen kann.Selbst eine kleine Sonde kann Wärme aus einem Bereich mit hohem Gradienten absaugen und einen echten Peak moderater erscheinen lassen, als er tatsächlich ist.Dies ist einer dieser Effekte, die in Debug-Sitzungen persönlich störend sein können, da die Daten stabil und wiederholbar erscheinen, nur konstant niedrig.

Bedingungen, die das Unterlesen verstärken:

• Sensorpfad mit hoher Wärmeleitfähigkeit im Vergleich zu Oberflächenschichten

• Größere Kontaktfläche oder übermäßige Krafteinwirkung

• Schnittstellenmaterialien, die zusätzliche Wärmeverteilungspfade schaffen

Zu den Abhilfemaßnahmen, die in der Praxis häufig hilfreich sind, gehören die Reduzierung der Sensormasse, die Verwendung einer geringeren Kontaktkraft und eine möglichst dünne Befestigungsschicht.Wenn es die Zeit erlaubt, kann durch gezieltes Variieren der Sondenkraft oder Befestigungsart und Beobachten der Messwertverschiebungen festgestellt werden, ob die Sonde die lokale Temperatur „nach unten zieht“.

Die Kontakterkennung funktioniert gut, wenn die Oberfläche zugänglich ist und Sie stabile, wiederholbare Messwerte an einigen wenigen Stellen wünschen, z. B. zur Überprüfung eines Kühlkörperwechsels, zum Vergleich von Paketoptionen oder zur Überprüfung der Wärmewiderstandstrends über mehrere Baugruppen hinweg.Diese Sensoren eignen sich auch gut als Kalibrierungsanker für andere Ansätze, solange Sie Standorte mit mäßigen Steigungen wählen und den Sondeneingriff so gering halten, dass Sie die Messung verteidigen können.

Passende Anwendungsfälle:

• Validierung an einigen bekannten Punkten

• Wiederholbare Trendverfolgung über Builds hinweg

• Verankerung/Kalibrierung anderer Methoden in Regionen mit geringem Gradienten

Elektrische Erfassung

Elektrische Methoden schätzen die Temperatur anhand temperaturabhängiger elektrischer Parameter.Sie sind attraktiv, weil sie oft auf Paketebene ohne optischen Zugang durchgeführt werden können und sich problemlos in Produktionstestabläufe oder sogar in die Feldüberwachung integrieren lassen.Der Komfort ist real, aber auch die Verantwortung, zu verstehen, welchen Bereich und welche Physik der gewählte Parameter gewichtet, ist gegeben.

Gemeinsame temperaturabhängige Parameter:

• Sperrschicht-Durchlassspannung

• Einschaltwiderstand

• Schwellenspannung

• Mobilitätsbedingte Gewinnveränderungen

• Leckstrom

Die elektrische Messung erzeugt typischerweise eine elektrische Temperatur, die an den Bereich gebunden ist, der den gewählten Parameter dominiert.Diodenbasierte Methoden korrelieren oft stark mit dem Übergangsverhalten, während der MOSFET-Einschaltwiderstand eine Kombination aus über den Chip verteilten Kanal- und Zugangsbereichen widerspiegeln kann.Diese regionalspezifische Beschaffenheit kann von Vorteil sein: Wenn Ihr Ausfallmechanismus die Verbindungserwärmung verfolgt, kann sich eine mit der Verbindungsstelle korrelierte Metrik entscheidungsfreundlicher anfühlen als ein Oberflächendurchschnitt, der die Spitze glättet.

Die Hauptdisziplin besteht darin, explizit anzugeben, was die elektrische Metrik darstellt, was sie wahrscheinlich ignoriert und wie sich dies auf die physikalische Frage auswirkt, die Sie zu beantworten versuchen.

Die Kalibrierung ist die wiederkehrende Herausforderung.Prozessvariationen, Belastungshistorie und Alterung können elektrische Parameter um Größenordnungen verschieben, die mit temperaturbedingten Verschiebungen mithalten können, was, wenn es nicht bewältigt wird, stillschweigend das Vertrauen untergraben kann.

Typische Leitplanken, die verwendet werden, um die elektrische Thermometrie ehrlich zu halten:

• Gerätespezifische Kalibrierung: Eine einzelne universelle Steigung kann in den irreführenden Bereich abdriften, wenn die Variation von Chip zu Chip oder von Charge zu Charge nicht trivial ist.

• Kontrollierte Messbedingungen: Durch die Sensorik kann sich das Gerät selbst erhitzen;Kurze Impulse und niedrige Arbeitszyklen werden üblicherweise verwendet, um messungsbedingte Temperaturänderungen zu reduzieren.

• Trennung von Störfaktoren: Der Leckstrom ist beispielsweise temperaturempfindlich und auch defekt-/degradationsempfindlich, sodass die Schätzungen abweichen können, wenn sie nicht regelmäßig neu referenziert werden.

Eine pragmatische Ansicht ist, dass elektrische Sensoren gut für die Routineüberwachung geeignet sind, sich aber am besten verhalten, wenn sie wie ein kalibriertes Instrument mit einem deklarierten Betriebsbereich behandelt werden, und nicht wie ein Ein-Zahlen-Thermometer, das für jede Situation geeignet ist.

Bei der Auswahl eines Ansatzes geht es in der Regel darum, die Messphysik auf die spezifische Frage, die Sie stellen, und die Einschränkungen, die Sie nicht vermeiden können, abzustimmen.Wenn Teams diese Ausrichtung richtig hinbekommen, fühlen sich die Daten tendenziell kohärent an;Wenn das nicht der Fall ist, streiten sich die Leute am Ende oft mit völlig realen Maßstäben aneinander vorbei.

Hinweise zur Entscheidungsausrichtung:

• Hotspot-Lokalisierung und räumliche Gradienten: Die optische Kartierung ist oft am aussagekräftigsten.

• Stabile Referenz an zugänglichen Punkten: Die Kontakterkennung kann zuverlässig sein, wenn das Eindringen kontrolliert wird.

• Eingebettete, wiederholbare Überwachung, die an das Verbindungsverhalten gebunden ist: Die elektrische Erfassung ist oft am praktikabelsten.

Ein Muster, das durchweg zu vertretbareren Schlussfolgerungen führt, ist die Kombination von Methoden.Optische Daten können zeigen, wo sich Spitzen bilden, Kontaktsensoren können in Bereichen mit geringem Gradienten eine Funktionsprüfung durchführen und elektrische Sensoren können verbindungsrelevantes Verhalten unter realen Betriebswellenformen verfolgen.Wenn diese Perspektiven mit einem einfachen thermischen Modell in Einklang gebracht werden, lässt sich die resultierende Schätzung tendenziell leichter in Entwurfsprüfungen rechtfertigen und löst sich bei Zuverlässigkeitsdiskussionen weniger wahrscheinlich auf als jede einzelne Technik, die allein verwendet wird.

Optische Temperaturerfassungsmethoden

Die optische Thermometrie funktioniert, weil sich die optische Reaktion eines Halbleiters auf wiederholbare Weise verschiebt, wenn sich die Gittertemperatur ändert.Bei alltäglichen Messungen geht es nicht nur darum, dass die Temperatur ein Signal verändert, sondern auch darum, wie sich das ausgewählte Observable unter realen Einschränkungen verhält.Die spezifische optische Eigenschaft, die überwacht wird, der verwendete Wellenlängenbereich sowie die Oberflächen- und Geometriebedingungen bestimmen im Stillen, was das Instrument meldet.

Die Temperatur wird normalerweise nicht direkt angezeigt.Es wird durch ein Kartierungsmodell rekonstruiert.Dieses Modell kann sich beruhigend solide anfühlen, wenn Materialphysik und Aufbauannahmen übereinstimmen, und es kann sich überraschend spröde anfühlen, wenn sich kleine, nicht verfolgte Änderungen in die Optik, den Probenzustand oder die Montage einschleichen.

Lumineszenzthermometrie

Bei der Lumineszenzthermometrie verändert Erhitzen die Bandstruktur und fördert auch die Rekombinationswege von Trägern.Diese Änderungen verschieben das Emissionsspektrum häufig auf eine Art und Weise, die für ein bestimmtes Materialsystem wiederholbar ist.In vielen Halbleitern folgt die Spitzenemissionsenergie der Bandlückenenergie so genau, dass sie ein brauchbarer Indikator für die Temperatur wird.

Eine häufige materialspezifische Beziehung ist:

Die numerischen Konstanten hängen von der Zusammensetzung und dem Verarbeitungsverlauf ab, was leicht unterschätzt werden kann, wenn ein Standardparametersatz praktisch erscheint.Die Betriebsidee bleibt konsistent: Mit steigender Temperatur schrumpft die Bandlücke im Allgemeinen und der Emissionspeak verschiebt sich in Richtung niedrigerer Energie (längere Wellenlänge).

In praktischen Systemen misst das Instrument die Bandlücke nicht.Es misst eine optisch beobachtbare Größe und nutzt dann die Kalibrierung, um auf die Temperatur zu schließen.Es werden zwei gängige Observablen verwendet:

(a) spektrale Peakposition

(b) ratiometrische Metriken wie Intensitätsverhältnisse bei zwei Wellenlängen

Nach der Messung wird das Observable über eine Kalibrierungskurve, die implizit sowohl die Materialreaktion als auch die Besonderheiten der Messkette berücksichtigt, in Temperatur umgewandelt.

Peak-Shift vs. Intensitätsverhältnis

Peak-Shift-Methoden wirken unkompliziert, da das Thermometer wie die Position des Spektrums aussieht.Diese Intuition kann befriedigend sein, wenn die Spektren sauber und einpeakig sind.Das Unbehagen zeigt sich, wenn das Spektrum mit der Temperatur breiter wird, wenn sich mehrere Übergänge überlappen oder wenn die Hintergrundfluoreszenz zunimmt und der Peak eher zu einer Beurteilung als zu einem sauberen Merkmal wird.

Zweifarbenmethoden (Intensitätsverhältnis) können unter schwierigen Bedingungen stabiler sein, da die Verhältnisse mehrere Gleichtaktdrifts unterdrücken.Änderungen der Sammlungseffizienz und leichte Ausrichtungsdrift lassen sich häufig besser aufteilen als subtrahieren.Allerdings basieren Verhältnismethoden immer noch stark auf der Filtergenauigkeit, der spektralen Empfindlichkeit des Detektors und der Stabilität der gewählten Wellenlängenfenster.Wenn diese Teile driften, kann das Verhältnis mit ihnen driften.

Ein Muster, das sich bei Übergängen vom Labor zum Feld oft zeigt, ist ein wenig demütigend: Die Methode, die auf dem Papier am empfindlichsten aussieht, liefert nicht immer die beste Temperaturwahrheit im Freien oder in einer Produktionslinie.Kleine Fehlstellungen, alternde Filter oder ein langsamer Schmutzfilm auf einem Fenster können ein Verhältnis auf eine Art und Weise verschieben, die überzeugend wie eine Erwärmung aussieht.Setups, bei denen Wiederholbarkeit, feste Filter, mechanisch stabile Optik und geplante Überprüfungen im Vordergrund stehen, wirken sich am Ende oft ruhiger aus und sind weniger anfällig für mysteriöse Temperaturepisoden.

Die drei wichtigsten Störfaktoren

Auch wenn das Bandlücke-Temperatur-Modell genau ist, kann sich das gemessene Spektrum aus Gründen verschieben, die nichts mit der Gittertemperatur zu tun haben, die Sie beobachten wollten.Drei Ursachen für Verwirrung tauchen immer wieder auf:

• Selbsterwärmung durch Anregung

Durch optische Anregung kann Wärme lokal deponiert werden, insbesondere in kleinen Volumina, leicht unterstützten Membranen oder Strukturen mit schwacher Wärmesenke.Die Messung kann dann eine Temperatur melden, die teilweise durch die Beleuchtung erzeugt wurde, was beunruhigend sein kann, da die Zahlen intern immer noch konsistent aussehen.

Eine pragmatische Prüfung ist ein Leistungsdurchlauf unter festgelegten Umgebungsbedingungen.Wenn die abgeleitete Temperatur mit der Erregerleistung ansteigt, injiziert der Aufbau Wärme.Zu den Abhilfemaßnahmen, die diese Tendenz üblicherweise reduzieren, gehören: kürzere Arbeitszyklen, geringere Leistungsdichte, größere Punktgrößen und verbesserter thermischer Kontakt zum Kühlkörper oder zur Halterung.

• Doping- und Trägereffekte

Hohe Dotierungs- und Trägerdichteänderungen können zu Bandfüllung, Bandlücken-Renormierung und Verschiebungen in der Rekombinationsdynamik führen.Das Spektrum kann sich auf eine Weise verschieben, verbreitern oder umformen, die schwer von einem echten thermischen Trend zu unterscheiden ist, wenn bei der Analyse davon ausgegangen wird, dass nur die Temperatur den Peak verschiebt.

Eine zuverlässigere Vorgehensweise besteht darin, mit Proben zu kalibrieren, die dem Dotierungsniveau, dem Prozessablauf und der Historie entsprechen, anstatt sich auf generische Konstanten zu stützen, die nie auf den tatsächlichen Wafer- und Herstellungskontext abgestimmt wurden.

• Belastungsbedingte Verschiebungen

Mechanische Belastung verändert die Bandstruktur.Verpackungsstress, Fehlanpassung der Wärmeausdehnung, Waferverbiegung und Spannvorrichtung können zu Spannungen führen, die Spektralmerkmale verschieben.Was dies schwierig macht, ist, dass kleine mechanische Änderungen, der Austausch einer Klebeschicht, das andere Festziehen einer Klemme oder das erneute Montieren eines Chips wiederholbare Versätze erzeugen können, die wie legitime Temperaturunterschiede aussehen.

Für präzisionsorientiertes Arbeiten wird die Dehnung oft am besten als Zustandsgröße behandelt, die konstant gehalten werden muss.Wenn die Montagebedingungen zwischen Kalibrierung und Messung identisch bleiben und eine erneute Montage während des Studiums vermieden wird, verringert sich in der Regel die Frage „Warum hat es sich verschoben?“Gespräche später.

Ein häufiger Fehlermodus besteht darin, nur die Halbleiterreaktion zu kalibrieren und dabei davon auszugehen, dass die optische und elektronische Kette neutral ist.In der Praxis wird die Instrumentenfunktion Teil der Abbildung vom Signal zur Temperatur.Dazu gehören die Wellenlängenkalibrierung des Spektrometers, die spektrale Reaktion des Detektors, die Filteralterung oder -drift und die Sammelgeometrie.

Eine End-to-End-Kalibrierung, die mit dem gleichen optischen Weg, der gleichen numerischen Apertur und der gleichen Probenmontage durchgeführt wird, führt im realen Einsatz tendenziell zu einer größeren Unsicherheit.Es fühlt sich vielleicht weniger elegant an als eine rein theoriebasierte Konvertierung, aber es absorbiert reale Unvollkommenheiten in der Kalibrierungskurve – oft ein Handwerk, das Menschen zu schätzen wissen, wenn die Messung der routinemäßigen Handhabung standhalten muss.

Infrarot-Thermografie

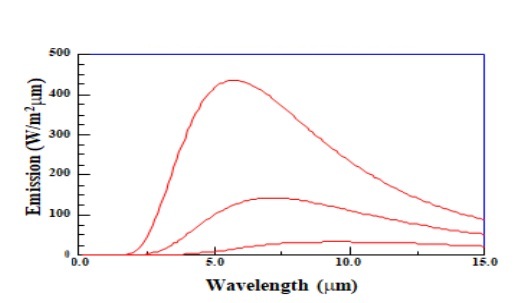

Die Infrarot-Thermografie ermittelt die Temperatur aus der Wärmestrahlung.In idealisierter Form ergibt sich die gesamte abgestrahlte Leistung zu:

Wenn die Strahlungsdichte in einem bekannten IR-Band gemessen wird und der Emissionsgrad (Varepsilon) bekannt ist, kann die Temperatur berechnet werden.Die praktische Enttäuschung besteht darin, dass \(\varepsilon\) keine feste universelle Zahl ist.Sie variiert je nach Material, Oberflächenzustand, Geometrie und Wellenlängenband.

Da die Strahlungsdichte mit der Temperatur stark zunimmt, kann selbst eine geringe Abweichung des Emissionsgrads dazu führen, dass die abgeleitete Temperatur weit von der Realität entfernt ist.Bei realen Messungen sind Fehler in der Größenordnung von mehreren zehn Grad durchaus plausibel, wenn der Emissionsgrad aus Bequemlichkeit angenommen und nicht an der tatsächlichen Oberfläche validiert wird.

Der Emissionsgrad hängt davon ab, wie eine Oberfläche Strahlung innerhalb eines bestimmten Bandes und in einem bestimmten Betrachtungswinkel absorbiert und reflektiert.Variation wird durch mehrere praktische Einflüsse bestimmt:

• Oberflächenrauheit und -beschaffenheit

Polierte Metalle vereinen oft einen geringen Emissionsgrad mit einem hohen Reflexionsvermögen, wodurch sie dazu neigen, den Raum ebenso zu lesen wie sich selbst.Durch Aufrauen oder Beschichten erhöht sich tendenziell der Emissionsgrad und die Reduzierung von Umgebungsreflexionen, wodurch sich das Thermogramm glaubwürdiger und weniger „spiegelähnlich“ anfühlt.

• Oxidschichten und Verschmutzungsfilme

Dünne Oxide, Rückstände und Prozessfilme können das Emissionsvermögen erheblich verändern und sich mit zunehmender Alterung der Oberfläche entwickeln.Dies kann zu einer langsamen Drift führen, die einer sanften Erwärmung oder Abkühlung ähnelt, selbst wenn die tatsächliche Temperatur konstant ist. Ein Effekt, der leicht fehlinterpretiert werden kann, wenn die Oberflächenchemie außer Sichtweite und außerhalb des Bewusstseins liegt.

• Betrachtungswinkel und Spektralband

Der Emissionsgrad hängt von Richtung und Wellenlänge ab.Eine Änderung des Kamerawinkels, der Optik oder des Spektralbandes kann den effektiven Emissionsgrad so weit verschieben, dass eine vorherige Kalibrierung ungültig wird.Bei der Konstanthaltung der Geometrie geht es nicht nur um Bequemlichkeit;Es definiert, was die Messung von Lauf zu Lauf bedeutet.

Robuste Thermografie-Workflows kombinieren oft mehrere Taktiken:

- In-situ-Kalibrierung des Emissionsvermögens anhand einer Referenz
- Beschichtungen oder Bänder mit hohem Emissionsgrad
- Feste Spektralbänder und konsistente optische Geometrie
- Reflexionsmanagement

Die Emissionsgradkalibrierung kann mithilfe einer Kontaktreferenz erfolgen, wenn dies zulässig ist, oder eines Referenzfelds mit bekannter Temperatur, wenn ein Kontakt nicht möglich ist.Dies verknüpft die Umrechnung von Strahlungsdichte in Temperatur mit dem tatsächlichen Oberflächenzustand und nicht mit einer Datenblattannahme.

Das Aufbringen einer Beschichtung oder eines Klebebands mit hohem Emissionsgrad verringert häufig die Empfindlichkeit gegenüber Oberflächenbeschaffenheit und Reflexionen.Dies ist häufig der schnellste Weg zu genaueren Messwerten, solange die Schicht dünn genug ist, um das Temperaturfeld nicht wesentlich zu stören, und mit der Umgebung kompatibel ist.

Das Sperren des Spektralbandes und die Beibehaltung einer einheitlichen Betrachtungsgeometrie verringern die Abweichungen von Lauf zu Lauf.Bei vielen Einsätzen verbessert sich die Reproduzierbarkeit stärker, wenn man den Blickwinkel nicht ändert, als wenn man auf eine Kamera mit höherer Auflösung aufrüstet.

Bei reflektierenden Zielen ist das Reflexionsmanagement wichtig, da die Oberfläche heiße Objekte in der Umgebung in die Kamera reflektieren kann, wodurch falsche Hotspots entstehen.Durch Abschirmung, Steuerung der Hintergrundtemperaturen und Anpassung von Winkeln zur Reduzierung von Spiegelreflexionen kann die unangenehme Situation verhindert werden, dass ein Hotspot verschwindet, wenn sich jemand von der Einrichtung entfernt.

In der Lumineszenzthermometrie und der IR-Thermografie besteht die gemeinsame technische Realität darin, dass optische Systeme optische Proxys und nicht die Temperatur selbst messen.Die Messungen, die einer Prüfung standhalten, behandeln diese Proxies als abhängig von der Wellenlängenauswahl, der Geometrie, dem Oberflächenzustand, den Anregungsbedingungen und dem Kalibrierungskontext.

Eine vertretbare Kette vom Signal bis zur Temperatur umfasst typischerweise: definierte Wellenlängenbänder, kontrollierte und wiederholbare Geometrie, Prüfungen auf anregungsinduzierte Erwärmung und Kalibrierungsbedingungen, die der realen Messumgebung entsprechen.Wenn diese Disziplin gewahrt bleibt, kann die optische Thermometrie auf eine erfreulich effiziente Weise schnell und genau sein;Wenn dies nicht der Fall ist, kann es Zahlen erzeugen, die präzise aussehen, ohne jedoch die Wahrheit zu verfehlen.

Thermische Sondierungs- und Wärmeübertragungsmethoden

Bei kontaktbasierten Messungen meldet ein Sensor die Temperatur, indem er Wärme mit dem Ziel austauscht, was bedeutet, dass die Sonde beeinflusst, was sie zu beobachten versucht.Die Details, die das Ergebnis beeinflussen, sind oft banal, aber entscheidend: die Geometrie der Sonde, der interne Wärmepfad im Sondenkörper und die Grenzflächenbeschaffenheit direkt am Kontaktpunkt.Zusammen beeinflussen diese Faktoren (a) die räumliche Auflösung, (b) die Reaktionszeit und (c) wie stark die Messung das lokale Temperaturfeld umformt.

Bei der alltäglichen experimentellen Arbeit ergeben sich die am wenigsten unklaren Ergebnisse tendenziell daraus, dass Sonde und Gerät als gekoppeltes thermisches System und nicht als „Instrument“ versus „Probe“ betrachtet werden.Dieser Rahmen reduziert Überraschungen: Anstatt im Nachhinein mit einer verwirrenden Karte zu streiten, ist die Messung so konzipiert, dass die Kopplung kontrolliert, wiederholbar und im Vergleich zum abgefragten Wärmefluss klein ist.

Scannen von thermischen Sonden

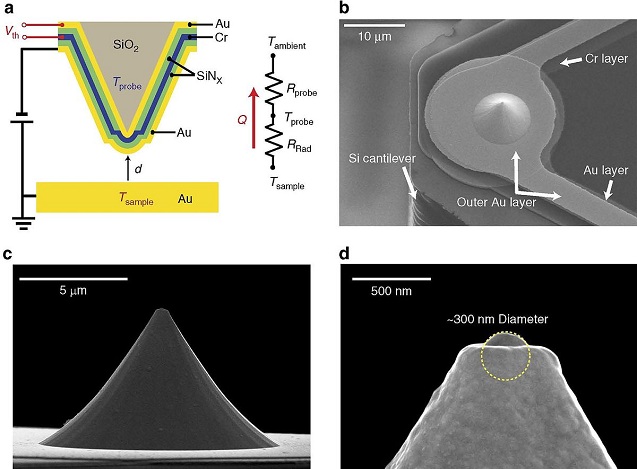

Bei der Rasterthermomikroskopie wird typischerweise ein Thermistor oder Thermoelement in der Nähe einer ultrafeinen Spitze platziert.Beim Rasterscannen tauscht die Spitze lokal Wärme mit der Oberfläche aus und wandelt diesen Austausch in ein elektrisches Signal um.Dies unterstützt eine temperaturbezogene Kartierung mit einer lateralen Auflösung im nahezu Nanobereich, aber das Signal ist selten eine buchstäbliche Oberflächentemperatur an einem Punkt.

Was das Instrument ausgibt, lässt sich ehrlicher als eine gemischte Reaktion beschreiben, die von mehreren Mitwirkenden gleichzeitig erzeugt wird:

• das lokale Oberflächentemperaturfeld,

• der thermische Kontaktwiderstand zwischen Spitze und Probe,

• Wärmeverteilung und Wärmesenke durch den Ausleger und das umgebende Medium.

Aus diesem Grund können zwei Scans auf demselben Gerät auf eine Weise unterschiedlich sein, deren Fehlerbehebung frustrierend menschlich erscheint: Eine kleine Verschiebung der Kontaktkraft, eine leise Änderung der Umgebungsfeuchtigkeit oder eine allmähliche Alterung der Sonde können die Schnittstelle so weit verändern, dass sich die effektive thermische Kopplung ändert.Wenn das passiert, kann eine Kupplungsänderung leicht mit einer Material- oder Geräteänderung verwechselt werden, es sei denn, das Messprotokoll überwacht explizit den Schnittstellenzustand.

SThM fällt auf, wenn die Frage auf kleinen Längenskalen gestellt wird.Es eignet sich gut für Situationen, in denen die Wärmeübertragung durch die Struktur im Mikromaßstab und nicht durch glatte Massendurchschnitte bestimmt wird.Es hilft auch dabei, nicht nur heiße Bereiche zu identifizieren, sondern auch, wo Wärme in das System eindringt, austritt oder eingeschränkt wird.

Funktionen, die im Allgemeinen von der SThM-Auflösung profitieren:

• Korngrenzen

• schmale Verbindungen

• Lokalisierte Hotspots in Stromversorgungsgeräten

• lokale thermische Barrieren

Wenn das Experiment mit Zurückhaltung konzipiert ist (insbesondere im Hinblick auf Kontaktkraft und Sondenheizung), kann SThM Wärmeflusspfade hervorheben, die sonst bei flächengemittelten Techniken ausgewaschen würden.

Einschränkungen

Wärmekontaktwiderstand zwischen Spitze und Probe: Bei Kontakten im Nanometerbereich kann der Grenzflächenwiderstand den Wärmeaustausch dominieren, insbesondere auf rauen, oxidierten oder kontaminierten Oberflächen.Die Empfindlichkeit hier kann in der Praxis emotional anstrengend sein, da die Schnittstelle auf kleine Änderungen reagiert, die sich nicht immer im Topographiesignal des AFM bemerkbar machen.Eine geringfügige Änderung des Drucks oder der Sauberkeit verändert die tatsächliche Kontaktfläche, wodurch sich die effektive Wärmeleitfähigkeit und damit das gemessene Signal verschiebt.

Eine immer wiederkehrende Lektion aus dem Labor ist, dass stabile Topographie und stabiler thermischer Kontakt einander nicht zuverlässig folgen.Der thermische Kanal kann sogar dann driften, wenn sich die Rückkopplungsschleife einwandfrei verhält, und diese Drift kann sich als Temperaturänderung tarnen, wenn sie nicht separat begrenzt ist.

Wärmesenke und Rückwirkung der Sonde: Die Sonde kann als Wärmesenke (und, wenn sie selbsterhitzt ist, als Wärmequelle) fungieren, indem sie der Probe Wärme entzieht und die lokale Temperatur senkt.Der Effekt macht sich am deutlichsten bei Strukturen bemerkbar, die keine große thermische Masse haben oder nur schwach in einem Wärmebad verankert sind, wie etwa dünne Filme und schwebende Membranen.

Ein einfaches mentales Modell hilft dabei, Interpretationen fundiert zu halten: Wenn das zu testende Gerät eine schwache thermische Verbindung zu seiner Umgebung hat, wird durch die Einführung eines zusätzlichen thermischen Pfads, wie der Sonde, der Wärmefluss so umgeleitet, dass er in der Karte angezeigt werden kann.Wenn der Experimentator bei kleinen Farbverläufen bereits nervös ist, kann dieser Rückgriff genau die Art von unsichtbarer Hand sein, die ein sauber aussehendes, aber irreführendes Bild erzeugt.

Wärmeübertragungspfade in der Umgebung: Parallele Wärmeübertragungspfade außerhalb des vorgesehenen Festkörperkontakts können die Bedeutung des Signals verwischen.Luftleitung, adsorbierte Wasserschichten und Strahlungsaustausch können alle dazu beitragen.Viele Inkonsistenzen, die zunächst wie Elektronikprobleme aussehen, sind letztendlich auf Umgebungsbedingungen zurückzuführen, die während langer Scans unmerklich schwanken.

Häufige Umwelteinflüsse, die die Interpretation erschweren:

• Luftleitung

• adsorbierte Wasserschichten

• Strahlungsaustausch

In vielen Setups werden durch eine strengere Gehäusetemperatur, die Stabilisierung der Luftfeuchtigkeit und die Wiederholbarkeit der Annäherungsparameter Meinungsverschiedenheiten wirksamer reduziert als durch eine aggressive Nachbearbeitung, da die Messung weniger empfindlich gegenüber unkontrollierten Parallelpfaden wird.

Verbesserung der Messkonsistenz

• Kalibrieren Sie mithilfe von Referenzproben, die den erwarteten Wärmeleitfähigkeits- und Temperaturbereich abdecken, anstatt sich auf eine Einpunktkalibrierung zu verlassen, die Nichtlinearitäten verbergen kann.

• Verfolgen und regulieren Sie Kontaktkraft, Verweilzeit und Scangeschwindigkeit, da jede davon die effektive thermische Zeitkonstante des gekoppelten Spitze-Proben-Systems neu formt.

• Verwenden Sie Strategien, die die thermische Kopplung von der tatsächlichen Temperatur trennen, z. B. Vergleiche mit mehreren Sonden, wiederholte Scans bei unterschiedlichen Kräften oder modulierte Erwärmung, um eine frequenzabhängige Reaktion zu extrahieren.

Eine Perspektive, die dazu tendiert, Teams auf dem gleichen Stand zu halten, besteht darin, SThM in erster Linie als Vergleichsinstrument, Unterschiede zwischen Merkmalen, Änderungen vor/nachher und relative Wärmeflusspfade zu behandeln, es sei denn, Kalibrierung und Modellierung wurden weit genug vorangetrieben, um eine absolute Thermometrie zu rechtfertigen.

Thermografische Phosphorbeschichtungen

Thermografische Leuchtstoffe verwenden eine dünne Schicht aus mit seltenen Erden dotiertem Keramikmaterial, die auf die Zieloberfläche aufgetragen wird.Unter UV-Anregung (oder einer anderen geeigneten Anregung) emittiert die Beschichtung Licht, dessen Intensität und/oder Abklingzeit sich mit der Temperatur ändert.Da die Schicht einen weiten Bereich abdecken kann, verhält sie sich wie ein verteiltes Thermometer: Sie erstellt großflächige Temperaturkarten und nicht einen Punkt-für-Punkt-Scan.

Dadurch eignet es sich gut für Fragen zu räumlichen Mustern der Energieübertragung zwischen gekoppelten Komponenten, einschließlich der Frage, wie sich Wärme entlang einer Grenzfläche ausbreitet und wo sie sich in der Nähe von Kontaktbereichen konzentriert.Die Messung lässt sich oft direkter interpretieren, da die Karte in einer einzigen optischen Aufnahme erfasst wird und nicht aus langen Scan-Trajektorien zusammengesetzt wird.

Stärken

Dieser Ansatz vermeidet Kontaktunsicherheiten, die mit Scanspitzen einhergehen, was eine Erleichterung sein kann, wenn die Geräteoberfläche empfindlich oder variabel ist.Es kann komplexe Geometrien und größere Sichtfelder verarbeiten und lässt sich oft auf natürliche Weise mit transienten Messungen kombinieren, wenn Abklingzeitmethoden verwendet werden.

Ein praktischer Vorteil, der sich bei realen Zeitplänen sofort zeigt, ist der Durchsatz: Ein optisches Bild kann ein gesamtes Temperaturfeld liefern, das andernfalls lange Scanzeiten mit einer Sonde erfordern würde, wodurch die Gefahr langsamer Drifts verringert wird, die sich bei längeren Messungen ansammeln.

Einschränkungen

Durch das Auftragen einer Beschichtung verändert sich die Oberfläche.Selbst eine dünne Schicht kann den Wärmewiderstand erhöhen, den Emissionsgrad verschieben und die Wärmeübertragung an der Grenzfläche verändern.Dies macht sich am deutlichsten bemerkbar, wenn die Energieübertragung von Gerät zu Gerät oberflächendominiert ist und die native Randbedingung Teil der Untersuchung ist.

Situationen, in denen die hinzugefügte Ebene tendenziell wichtiger ist:

• Kontaktleitfähigkeitsstudien

• oberflächennahe Wärmeausbreitung

• Oberflächenkonvektionseffekte

Eine Beobachtung aus der Praxis, die man im Hinterkopf behalten sollte, ist, dass Beschichtungen, die als optisch dünn beschrieben werden, nicht automatisch thermisch vernachlässigbar sind.Wenn das Experiment der subtilen Grenzflächenphysik nachjagt, kann die Beschichtung stillschweigend Teil des Phänomens und nicht nur eine passive Ausleseschicht werden.

Eine ungleichmäßige Dicke kann Temperaturgradienten nachahmen, indem sie die Emissionsintensität ändert.Photobleichung und Anregungsdrift können scheinbar langsame Temperaturtrends erzeugen, die nichts mit der Wärmeübertragung zu tun haben.Lebensdauer-/Abklingzeitmethoden verringern die Empfindlichkeit gegenüber Dickenschwankungen, sind jedoch immer noch auf einen stabilen Anregungszeitpunkt und eine konsistente optische Sammlung angewiesen.

Optische und Anregungsfaktoren, die häufig Artefakte erzeugen:

• Ungleichmäßigkeit der Schichtdicke

• Photobleichung

• Erregungsdrift oder Timing-Jitter

• Änderungen in der Ausrichtung der Sammeloptik

Wenn diese Effekte nicht überwacht werden, können die resultierenden Karten glatt und überzeugend aussehen und gleichzeitig das Verhalten des optischen Systems und nicht die Thermodynamik des Geräts subtil kodieren.

Schlechte Haftung oder Mikrorisse können zu lokalen Luftspalten führen, die das Temperaturfeld verzerren.Oberflächenreinigung, kontrollierte Aushärtung und Überprüfung der Gleichmäßigkeit entscheiden oft darüber, ob die endgültige Karte bei quantitativer Prüfung glaubwürdig ist.In der Praxis zahlt sich bei diesem Schritt Geduld aus: Eine Beschichtung, die auf den ersten Blick „gut“ aussieht, kann dennoch thermisch bedeutsame Unregelmäßigkeiten verbergen.

Quantitative Temperaturkartierung

• Bevorzugen Sie nach Möglichkeit die Lebensdauer-/Abklingzeitkalibrierung, da diese weniger empfindlich auf Beschichtungsdicke und Beleuchtungsintensität reagiert als die Rohintensitätskartierung.

• Charakterisierung der Schichtdicke und Gleichmäßigkeit;Selbst eine einfache optische Inspektion und eine stichprobenartige Lichtprofilometrie können große Interpretationsfehler verhindern.

• Validieren Sie anhand mindestens eines unabhängigen Thermometers oder einer Referenzbedingung, insbesondere wenn das Ziel darin besteht, die Wärmeübertragung zwischen Geräten zu quantifizieren und nicht nur Muster zu visualisieren.

Ein Interpretationsansatz, der Verwirrung verringert, besteht darin, thermografische Leuchtstoffe als optische Wandlerschicht zu behandeln.Wenn die Frage der Wärmeübertragung von der Massenleitung im Inneren des Geräts dominiert wird, tritt die Schicht oft in den Hintergrund;Wenn die Fragestellung von Oberflächeninteraktionen dominiert wird, wird die Schicht Teil der Randbedingung und gehört in das Modell.

So entscheiden Sie sich zwischen scannenden Wärmesonden und thermografischen Leuchtstoffen

Richten Sie das Werkzeug an der Wärmeübertragungsfrage aus

Wählen Sie scannende Wärmesonden, wenn Sie mikroskalige Hotspots auflösen, schmale Wärmeflusspfade lokalisieren oder den thermischen Kontrast zwischen nanoskaligen Merkmalen vergleichen möchten.Wählen Sie thermografische Leuchtstoffe, wenn Sie die Temperatur über große Flächen kartieren, vorübergehende Ausbreitungsmuster erfassen oder die Kopplung von Gerät zu Gerät über eine Schnittstelle beobachten möchten.

Behandeln Sie Messverzerrungen als expliziten Designparameter

Beide Ansätze können das Temperaturfeld nur durch unterschiedliche Mechanismen beeinflussen.Rastersonden können am Kontakt Wärme aufnehmen und den lokalen Gradienten umformen;Leuchtstoffschichten können die Randbedingungen modifizieren, indem sie einen Film mit eigenen thermischen und optischen Eigenschaften hinzufügen.Arbeitsabläufe, die einer Überprüfung standhalten, quantifizieren diese Verzerrungen normalerweise, anstatt zu hoffen, dass sie gering sind.

In vielen realen Vergleichen entscheidet nicht die nominale Auflösung über den Gewinner.Der entscheidende Faktor ist, ob die Störung so eng begrenzt werden kann, dass sie unterhalb der interpretierten thermischen Gradienten und Kontraste bleibt, sodass die Schlussfolgerungen auch bei Wiederholung der Messung stabil bleiben.

Eine fundierte Arbeitsansicht

Die Temperaturkartierung ist am einfachsten, wenn das Thermometer passiv ist und sich das System langsam ändert.Studien zur Wärmeübertragung zwischen Geräten widersprechen häufig beiden Annahmen: Kopplungsänderungen, Grenzflächenentwicklung und Zeitkonstanten können kurz sein.Ein vertretbarer Ansatz kombiniert Kalibrierung, Wiederholbarkeitsprüfungen und ein vereinfachtes thermisches Modell der Sonden-Gerät-Interaktion.

Bei diesem Ansatz werden Instrumentengrenzen als messbare Parameter behandelt.Es verbessert auch technische Diskussionen, indem es sich darauf konzentriert, was kontrolliert wurde, was ungewiss blieb und wie sich diese Unsicherheit auf die Wärmeübertragungsanalyse auswirkt.

Elektrische Halbleiter-Temperaturmessung

Die elektrische Thermometrie basiert auf einer einfachen, aber leicht zu verkennenden Tatsache: Das elektrische Verhalten von Halbleitern ändert sich mit der Temperatur.Durch Beobachtung eines ausgewählten elektrischen Parameters und dessen Abbildung durch Kalibrierung kann ein System die Temperatur schätzen, ohne einen separaten Wärmewandler hinzuzufügen.Bei vielen Designs sind diese Geschwindigkeit und Integration wirklich zufriedenstellend, da der Sensor in bereits vorhandene Schaltkreise integriert werden kann.Gleichzeitig kann es beunruhigend sein, zu sehen, wie leicht eine Temperaturschätzung durch nicht-thermische Einflüsse beeinflusst werden kann, da viele elektrische Parameter parallel auf die Temperatur und auf Vorspannung, Spannung und Alterung reagieren.Ein sorgfältiger Messansatz konzentriert sich auf die Trennung dieser Mitwirkenden, sodass die Rücklesung die Temperatur und nicht alles, was sich sonst an diesem Tag geändert hat, erfasst.

PN-Übergang

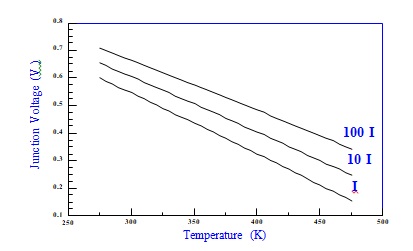

Ein üblicher elektrischer Ersatz für die Temperatur ist die Durchlassspannung des PN-Übergangs.Wenn der Durchlassstrom konstant gehalten wird, sinkt die Sperrschichtspannung typischerweise ungefähr linear mit steigender Temperatur.Dieses Verhalten wird oft durch die Temperaturempfindlichkeit bei konstantem Strom zusammengefasst:

Dabei ist k die Boltzmann-Konstante, q = 1,6 × 10⁻¹⁹ C und E₉ die Siliziumbandlücke.In alltäglichen Ingenieursgesprächen wird die Steigung häufig in der Nähe von −2 mV/K angegeben, was sich bei frühen Gesprächen angenehm wie „Plug-and-Play“ anfühlen kann.Über größere Temperaturspannen hinweg verschiebt sich diese Steigung jedoch, da Trägerstatistiken und Bandlücken-bezogene Terme nicht vollkommen linear bleiben.Um später unerwartetes Verhalten zu vermeiden, werden Steigungswerte häufig unter realen Betriebsbedingungen kalibriert, anstatt sich nur auf geschätzte Regeln zu verlassen.

Das Konstanthalten des Stroms ist die Bedingung, die dafür sorgt, dass sich Vₚₙ(T) vorhersehbar verhält.Bei realen Messungen können sich kleine Stromfehler als Temperaturänderung tarnen, da die Diodengleichung exponentiell ist, sodass eine nahezu konstante Messung immer noch ausreichen kann, um die abgeleitete Temperatur zu verfälschen.Ein häufiges Laborproblem tritt auf, wenn eine Stromquelle an sich stabil erscheint, sich die gemessene Temperatur jedoch aufgrund von Versorgungswelligkeiten oder ADC-Abtasttransienten, die den Vorspannungspunkt beeinflussen, ändert.

Selbsterhitzung ist eine zweite, sich wiederholende Falle.Die Diode leitet P ≈ IₚₙVₚₙ ab, und diese Verlustleistung erhöht die Sperrschichttemperatur über die Umgebungs- oder Platinentemperatur, die das System zu melden versucht.Frühe Prototypen können dies verbergen, da thermische Zeitkonstanten die Reaktion verlangsamen, wodurch schnelle Stichproben sauberer aussehen, als sie tatsächlich sind, wenn das System kontinuierlich läuft.

(a) Halten Sie den Messstrom so niedrig, wie es das Rauschbudget zulässt.

(b) Verwenden Sie gepulste Messungen mit einem definierten Arbeitszyklus.

(c) Charakterisieren Sie das thermische Absetzen, sodass der Auslesezeitpunkt eher dem thermischen Verhalten als der Testfreundlichkeit folgt.

Für die PN-Übergangsmessung ist eine vertretbare Kalibrierung eine Zweipunkt- (oder Mehrpunkt-)Kalibrierung, die beim vorgesehenen Strom und im vorgesehenen Gehäuse durchgeführt wird, da der thermische Widerstand des Gehäuses und die Leitung des Leadframes die scheinbare Temperatur beeinflussen, wenn die Verlustleistung ungleich Null ist.Darüber hinaus ist es in der Praxis tendenziell zufriedenstellender, die vollständige Messbedingung zu sperren, als Fehler später durch komplizierte Korrekturen zu „flicken“.

Stromstärke, Messzeitpunkt nach Anlegen der Vorspannung, Belastung des ADC-Eingangs.

Wenn diese Bedingungen konstant gehalten werden, sind weniger Kalibrierungsparameter erforderlich und die langfristige Wiederholbarkeit fühlt sich normalerweise weniger anfällig an, insbesondere wenn das Gerät in Umgebungen eingesetzt wird, in denen Leistung, Aktivität und Probenahmeverhalten mit der Zeit schwanken.

MOSFET

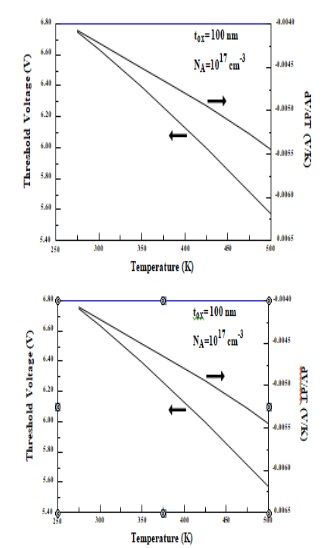

Die MOSFET-Schwellenspannung ist ein weiterer temperaturabhängiger elektrischer Parameter, der besonders bei integrierten MOSFET-basierten Sensoren interessant ist.Wenn sich die Temperatur ändert, verschieben sich die Trägerstatistiken und das Oberflächenpotential, wodurch sich die scheinbare Schwellenspannung verschiebt.Eine repräsentative Beziehung ist:

was die Temperaturabhängigkeit mit der Silizium-Permittivität εₛᵢ, der Oxidkapazität Cₒₓ, der Dotierungsdichte Nₐ und dem Massenpotential ψᵦ verknüpft.Der Reiz ist klar: Vₜ verfolgt die Temperatur stark.Der Kompromiss ist ebenso real: Vₜ verfolgt auch Prozessdetails stark, und das kann dazu führen, dass sich die Schätzung der absoluten Temperatur eher wie eine Übung zur Bewältigung der Variabilität anfühlt, als wie eine Übung zur Ausnutzung der Empfindlichkeit.

Belastung durch Prozessausbreitung, Bias-Bedingungen und Alterung

Im Gegensatz zum Durchlassabfall einer Diode ist die Schwellenspannung keine einzelne direkt gemessene Zahl;es hängt von der Extraktionsmethode ab.Unterschiedliche Definitionen, Konstantstrom, transkonduktanzbasiert, Extrapolation, führen zu unterschiedlichen numerischen Schwellenwerten und unterschiedlichem Temperaturverhalten, sodass der Betriebspunkt buchstabiert und nicht impliziert werden muss.Wenn sich Drain-Strom, Vᴅꜱ oder Body-Bias verschieben, können Mobilitätsverschlechterung, DIBL und Serienwiderstand in die Schätzung einfließen und Temperaturfehler erzeugen, die wie eine Sensordrift aussehen.In der Praxis führen solche Ergebnisse dazu, dass Teams darüber streiten, ob der „Sensor“ defekt ist, während das eigentliche Problem darin besteht, dass die Messdefinition nie genau genug festgelegt wurde.

Oxid-eingefangene Ladung, Grenzflächenzustände, Instabilität der Vorspannungstemperatur.

Durch die Alterung kommt es zu weiteren Unannehmlichkeiten: Diese Mechanismen können Vₜ im Laufe der Zeit unter elektrischer Belastung verschieben, und ohne Plan kann das System den elektrischen Verschleiß fälschlicherweise als echte Temperaturänderung interpretieren.

(a) Sinn unter einer genau definierten Bedingung mit geringer Stressvorspannung.

(b) Vermeiden Sie die Extraktion von Vₜ in Regionen, in denen Mobilitätseffekte oder DIBL das beobachtete Verhalten dominieren.

(c) Fügen Sie regelmäßige Neukalibrierungen oder Selbstprüfungen hinzu, wenn eine Belastung über die gesamte Lebensdauer zu erwarten ist.

Kalibrierung in der Praxis: pro Gerät vs. pro Los und welche Annahmen kosten

Da Cₒₓ, Dotierungsgradienten und feste Ladung je nach Wafer und Charge variieren, erfordert die schwellenwertbasierte Thermometrie häufig eine Kalibrierung pro Gerät oder zumindest pro Charge, um eine konsistente absolute Genauigkeit zu gewährleisten.Bei hochvolumigen Produkten gehen Teams häufig Kompromisse ein, indem sie beim Test eine kleine Anzahl von Punkten kalibrieren und ein kompaktes Firmware-Korrekturmodell verwenden.Dieser Ansatz fühlt sich oft weniger glamourös an als eine einzelne universelle Steigung, verhält sich aber tendenziell besser, wenn Versorgungsspannung, Arbeitslast und verstrichene Zeit beginnen, das Gerät von den ordentlichen Bedingungen zu entfernen, die bei einem schnellen Charakterisierungsdurchlauf verwendet werden.

Ein Muster, das sich in der elektrischen Thermometrie immer wieder zeigt, besteht darin, dass der Parameter mit dem größten nominellen Temperaturkoeffizienten nicht immer derjenige ist, der die zuverlässigste Temperaturschätzung liefert.Was tendenziell besser funktioniert, ist ein Parameter, dessen Temperaturabhängigkeit unter kontrollierten Bedingungen beobachtbar bleibt und weniger mit anderen Variablen verknüpft ist.Die Durchlassspannung am PN-Übergang liefert oft eine gute Leistung, da die Konstantstrommessung einfach durchzusetzen ist und das Verhalten über gängige Bereiche vorhersehbar ist.Die Erfassung der Schwellenspannung kann in vollständig integrierten Designs hervorragend sein, erfordert jedoch eine strengere Disziplin in Bezug auf Vorspannung, Extraktionsdefinition und Driftmanagement.

Fester Arbeitspunkt, kontrollierte Anregung, minimierte Eigenerwärmung, auf den realen Einsatz abgestimmte Kalibrierung.

In der Praxis verbessert sich die Temperaturgenauigkeit in der Regel stärker durch Messdisziplin, Bias-Stabilität, Zeitsteuerung, thermisches Setzungsbewusstsein und Kalibrierung, die den Einsatz widerspiegelt, als durch die Auswahl eines Parameters, nur weil sein ∂/∂T-Wert auf dem Papier größer ist.Dieser Unterschied ist oft der Unterschied zwischen einer Bankdemonstration, die beruhigend aussieht, und einem Feldsystem, das Monate später noch glaubwürdig bleibt.

Fazit

Die Messung der Halbleitertemperatur wird nicht durch eine einzige universelle Technik definiert, sondern durch die Auswahl von Methoden, die dem untersuchten physikalischen Verhalten, der Zeitskala und dem thermischen Bereich entsprechen.Optische Sensoren ermöglichen eine schnelle Visualisierung von Oberflächenerwärmung und Hotspot-Bewegungen, kontaktbasierte Methoden bieten direkte lokale Messungen mit praktischer Laborzugänglichkeit und elektrische Sensoren ermöglichen eine indirekte Schätzung der Sperrschichttemperatur durch das Geräteverhalten selbst.Jeder Ansatz bringt Kompromisse mit sich, die räumliche Auflösung, thermische Störungen, Kalibrierungskomplexität, transiente Reaktion und Empfindlichkeit gegenüber Verpackungs- oder Umgebungsbedingungen betreffen.In realen Anwendungen ergibt sich die zuverlässigste thermische Charakterisierung häufig aus der Kombination mehrerer Messtechniken mit Simulationsmodellen, um die Lücke zwischen sichtbarem Oberflächenverhalten und internen Übergangsbedingungen zu schließen.Da die Leistungsdichte und die strukturelle Komplexität von Halbleiterbauelementen weiter zunehmen, wird eine genaue thermische Messung weiterhin von entscheidender Bedeutung sein, um die Zuverlässigkeit zu verbessern, Designs zu validieren, Kühlstrategien zu optimieren und langfristige Ausfälle in fortschrittlichen elektronischen Systemen zu verhindern.
