Schmitt-Trigger erklärt, Funktionsprinzip, Schaltungstypen und Anwendungen

Ein Schmitt-Trigger ist eine Komparatorschaltung, die positive Rückkopplung und Hysterese nutzt, um eine stabile Umschaltung zwischen HIGH- und LOW-Ausgangszuständen zu ermöglichen.Sein Dual-Threshold-Design trägt dazu bei, Fehlauslösungen durch Rauschen, langsame Signaländerungen oder kleine Spannungsschwankungen zu verhindern.In diesem Artikel wird erklärt, wie Schmitt-Trigger funktionieren, wie sie mithilfe von Tunneldioden, Komparatoren, Transistoren und ICs implementiert werden können und wie sie bei der Wellenformung, Rauschfilterung, Impulsverfeinerung, Zeitschaltungen und Signalaufbereitung eingesetzt werden.

Katalog

Einführung in den Schmitt-Trigger

Der Schmitt-Trigger zeichnet sich durch eine einzigartige Komparatorschaltung aus, die sich durch ihren Dual-Threshold-Mechanismus auszeichnet, der durch positive Rückkopplung erreicht wird.Dieses als Hysterese bezeichnete Merkmal verschafft ihm erhebliche Vorteile bei der Signalstabilität und -präzision.Im Gegensatz zu herkömmlichen Komparatorschaltungen, die auf geringfügige Schwankungen der Eingangsspannung unvorhersehbare Reaktionen hervorrufen können, verwendet der Schmitt-Trigger zwei unterschiedliche Schwellenwerte: einen positiven und einen negativen.Wenn die Eingangsspannung den positiven Schwellenwert überschreitet, geht die Schaltung in einen hohen Zustand über.Umgekehrt löst das Unterschreiten des negativen Schwellenwerts einen Übergang in einen niedrigen Zustand aus.Zwischen diesen Schwellenwerten bleibt der Ausgang stabil, was der Schaltung eine speicherähnliche Eigenschaft verleiht, die die Betriebszuverlässigkeit erhöht.

Dieser bistabile Multivibrator erfüllt Hauptfunktionen bei der Analog-Digital-Signalumwandlung, Rauschfilterung und Wellenformformung.Durch die Umwandlung instabiler analoger Signale in saubere digitale Ausgänge trägt der Schmitt-Trigger dazu bei, Störungen durch schwankende Spannungen zu mildern, insbesondere in rauschenden elektrischen Umgebungen.Die Anwendungen für die Schaltung reichen von grundlegenden Logiksystemen bis hin zu komplizierten Rückkopplungsschleifen in Multivibratoren und demonstrieren ihre Anpassungsfähigkeit und unverzichtbare Rolle in verschiedenen Aspekten des elektronischen Designs.

Die Rolle von positivem Feedback

Der Schmitt-Abzug verdankt seine zuverlässige Leistung dem in sein Design integrierten positiven Rückkopplungsmechanismus.Eine positive Rückkopplung vergrößert die Diskrepanz zwischen der Eingangsspannung und den Schwellenwerten und stellt sicher, dass die Schaltung auch unter schwierigen Bedingungen klare Schaltentscheidungen trifft.Anstatt sich auf absolute Eingangsspannungswerte zu verlassen, stärkt diese Dynamik die Fähigkeit der Schaltung, Eingangsrauschen und transienten Schwankungen zu widerstehen.

In Umgebungen mit schwankenden Spannungen, die beispielsweise durch inkonsistente Stromquellen oder elektromagnetische Störungen verursacht werden, bleibt der Schmitt-Trigger robust und sorgt für die Aufrechterhaltung konstanter Ausgänge.Der Mechanismus beseitigt Fehler, die durch kurze Rauschspitzen verursacht werden, und unterstützt so einen stabilen und zuverlässigen Betrieb in praktischen Anwendungen.

Hysterese: Stabilisierung durch doppelte Schwellenwerte

Das Herzstück des Schmitt-Triggers ist das Konzept der Hysterese, das ein präzises Schalten gewährleistet, indem es erfordert, dass die Eingangsspannung bestimmte Schwellenwerte überschreitet.Dieses Design mit zwei Schwellenwerten minimiert die Unsicherheit und schafft eine klare Abgrenzung zwischen den Signalzuständen.Die Hysterese ermöglicht es der Schaltung, einer stabilen Leistung Vorrang vor der Reaktionsfähigkeit gegenüber geringfügigen Schwankungen zu geben.

Ein praktisches Beispiel sind industrielle Sensoren, die Parameter wie Temperatur oder Druck überwachen.Durch die Nutzung der Hysterese kann der Sensor aussagekräftige Daten von vorübergehenden Schwankungen unterscheiden, die durch elektrische Störungen verursacht werden, und so genaue digitale Ausgänge für die anschließende Analyse gewährleisten.Das Design des Schmitt-Abzugs spiegelt die Verpflichtung zu Zuverlässigkeit und Präzision wider, die den technischen Anforderungen entspricht.

Balance zwischen Empfindlichkeit und Stabilität

Das Entwerfen eines Schmitt-Triggers erfordert eine sorgfältige Berücksichtigung seiner Schwellenwerte, um das richtige Gleichgewicht zwischen Empfindlichkeit und Stabilität sicherzustellen.Dieses Gleichgewicht ermöglicht es, unterschiedliche betriebliche Anforderungen zu erfüllen, ohne die Leistung zu beeinträchtigen.

• Enge Schwellenwerte können kleine Signalschwankungen erkennen, können jedoch zu einer Anfälligkeit für Rauschen führen und die Fähigkeit der Schaltung, transiente Störungen zu filtern, verringern.

• Andererseits könnten zu lockere Schwellenwerte die Signalverarbeitung verzögern oder zu Ungenauigkeiten führen.

In Audio-Squelch-Schaltungen beispielsweise filtert ein optimal abgestimmter Schmitt-Trigger geringes Rauschen heraus und bewahrt gleichzeitig die Integrität der gewünschten Audiosignale.Diese Designentscheidungen zeigen die Kompromisse, die bei der Anpassung des Schaltungsverhaltens an spezifische Anwendungsanforderungen erforderlich sind.

Der Schmitt-Trigger kombiniert theoretisches Schaltungsdesign mit praktischer Funktionalität, indem er Hysterese, positive Rückkopplung und schwellenwertbasiertes Schalten verwendet, um die Signalstabilität und Rauschunterdrückung zu verbessern.Dieses Design ermöglicht den zuverlässigen Betrieb von Schaltkreisen auch in Umgebungen, die von Spannungsschwankungen und elektrischen Störungen betroffen sind, die andernfalls die Leistung beeinträchtigen könnten.

Schmitt-Trigger werden in Systemen eingesetzt, die für einen zuverlässigen Betrieb in analoger und digitaler Elektronik saubere und stabile Signalübergänge erfordern.Ihr flexibler Einsatz unterstützt Anwendungen, die von einfachen Lernschaltungen bis hin zu fortschrittlichen elektronischen und industriellen Systemen reichen.

Das Verständnis der Funktionsweise von Schmitt-Triggern liefert wertvolle Einblicke in die Signalverarbeitung und zeigt, wie wichtig es ist, Schaltkreise zu entwerfen, die auch unter unvorhersehbaren Betriebsbedingungen Stabilität, Genauigkeit und Zuverlässigkeit gewährleisten.

Techniken zur Implementierung von Schmitt-Triggern

Tunneldiodenbasierte Implementierung

Die Implementierung von Schmitt-Triggern mithilfe einer Tunneldiode basiert auf der ausgeprägten „N“-förmigen Volt-Ampere-Kurve der Komponente, die scharfe Übergänge in Schaltanwendungen ermöglicht.Diese Kurve ermöglicht es der Schaltung, den Zustand schnell zu ändern, wenn das Eingangssignal über bestimmte Spannungsschwellen hinaus schwingt, was zu scharfen Ausgangsüberschlägen führt.Allerdings ist dieser Ansatz hinsichtlich der Erzielung hoher Präzision und betrieblicher Effizienz oft nicht ausreichend, sodass er besser für Systeme geeignet ist, bei denen Einfachheit Vorrang vor hoher Leistung hat.

Um diese Einschränkungen zu überwinden, nutzt ein alternatives Design die Grundprinzipien von Tunneldioden und integriert gleichzeitig Transistor-basierte Schaltkreise.In diesen Konfigurationen werden Transistoren mit positiven Rückkopplungsschleifen gepaart, um schnellere Schaltgeschwindigkeiten und eine genauere Kontrolle über Hystereseeffekte zu ermöglichen.Transistoren werden in praktischen Anwendungen aufgrund ihrer größeren Verfügbarkeit, anpassbaren Designoptionen und der Fähigkeit, eine größere Vielfalt an Szenarien zu bewältigen, häufig Tunneldioden vorgezogen.

Komparatorbasiertes Design für mehr Vielseitigkeit

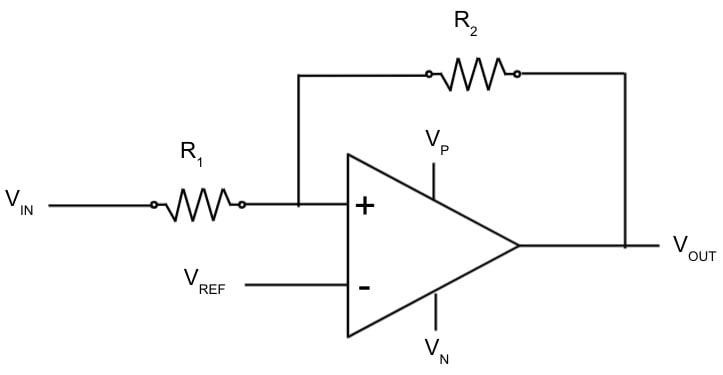

Komparatorbasierte Schmitt-Trigger bieten eine äußerst anpassungsfähige und präzise Lösung, die auf positiven Rückkopplungsschleifen zur Festlegung der Hysterese basiert.Diese Schaltkreise schalten basierend auf dem Differenzverhalten der Eingangssignale zwischen hohen (+Vs) und niedrigen (–Vs) Ausgangspegeln um.Zwei kritische Rückkopplungswiderstände, R1 und R2, definieren den Hysteresespannungsbereich und stellen sicher, dass der Ausgang stabil und unempfindlich gegenüber geringfügigen Eingangsschwankungen bleibt – eine ideale Funktion zur Rauschunterdrückung und konsistenten Schaltleistung.

Der Betriebsmechanismus umfasst Folgendes:

• Wenn der nichtinvertierende Eingang (+) die Spannung am invertierenden Eingang (−) überschreitet, schaltet der Komparator in einen hohen Ausgangszustand.
• Wenn der invertierende Eingang den nicht invertierenden Eingang übertrifft, geht der Ausgang auf Low über.
• Rückkopplungswiderstände erzeugen einen Spannungsteiler und legen diskrete Schwellenwerte für Aufwärts- und Abwärtsübergänge fest.
• Das Hystereseband wird mathematisch als ±(R1×Vs)/R2 ausgedrückt und ermöglicht Anpassungen der Empfindlichkeit oder des Rauschwiderstands durch Widerstandsmodifikationen.

Weitere Verbesserungen erhöhen die Zuverlässigkeit der Schaltung:

• Zenerdioden: Stärken die Immunität gegenüber Schwankungen der Stromversorgung und sorgen für eine konstante Leistung unter dynamischen Bedingungen.
• Strombegrenzende Widerstände (z. B. R3, R4): Minimieren Offset-Fehler und ermöglichen eine präzise Feinabstimmung, um den Betriebsanforderungen gerecht zu werden.

Diese Ergänzungen können die Leistung erheblich verbessern, wodurch die Schaltung stabiler und für komplexe Anwendungen geeignet wird.

Optimierter Transistor-basierter Schmitt-Trigger

Ein weit verbreitetes Design umfasst zwei Transistoren, die in einer regenerativen positiven Rückkopplungsschleife konfiguriert sind.Dieser Aufbau stellt durch das Zusammenspiel von Transistoren eine Hysteresefunktionalität her und gewährleistet so unterschiedliche Spannungsschwellenwerte für Übergänge zwischen hohen und niedrigen Zuständen.Typische Verwendung von NPN-Transistoren:

• Ein Transistor (T1) bleibt bei niedrigen Eingangspegeln inaktiv, wodurch der zweite Transistor (T2) leitend wird, was zu einem niedrigen Ausgangszustand führt.
• Wenn die Eingangsspannung einen kritischen Schwellenwert überschreitet, wird T1 aktiviert, was zur Deaktivierung von T2 führt und den Ausgang auf High schaltet.

Wesentliche Änderungen an diesem Design verbessern seine Funktion:

• Widerstand RE: Fungiert als Pulldown-Komponente, um bei Bedarf niedrige Ausgangsspannungen aufrechtzuerhalten.
• Feedback-Netzwerke: Einstellbare Widerstände optimieren Hysterese und Schaltverhalten, um die Funktionalität je nach Bedarf anzupassen.

Bei Anwendungen, die Flexibilität erfordern, wird die Widerstandsabstimmung verwendet, um Logikgenauigkeit und schnelles Schalten in Einklang zu bringen und gleichzeitig spezifische Systemanforderungen und Betriebsstandards zu erfüllen.Dieses Transistor-basierte Design eignet sich für analoge und digitale Konfigurationen, beispielsweise invertierende Schaltkreise, bei denen die Hysterese dabei hilft, Rauschen zu filtern und die Leistung in schwankenden Umgebungen zu stabilisieren.

Die diskutierten Techniken betonen die Anpassungsfähigkeit von Schmitt-Triggern in verschiedenen Kontexten.Tunneldioden, Komparatoren und Transistoren bieten verschiedene Designoptionen zur Anpassung an die Systemanforderungen.Jüngste Fortschritte bei Schaltungssimulationstools und die Anwendung von iterativem Feedback stellen sicher, dass sich Designs kontinuierlich weiterentwickeln und modernen Leistungsanforderungen bei dynamischen technischen Herausforderungen gerecht werden.

Schmitt löst Anwendungen aus

Wellenformtransformation

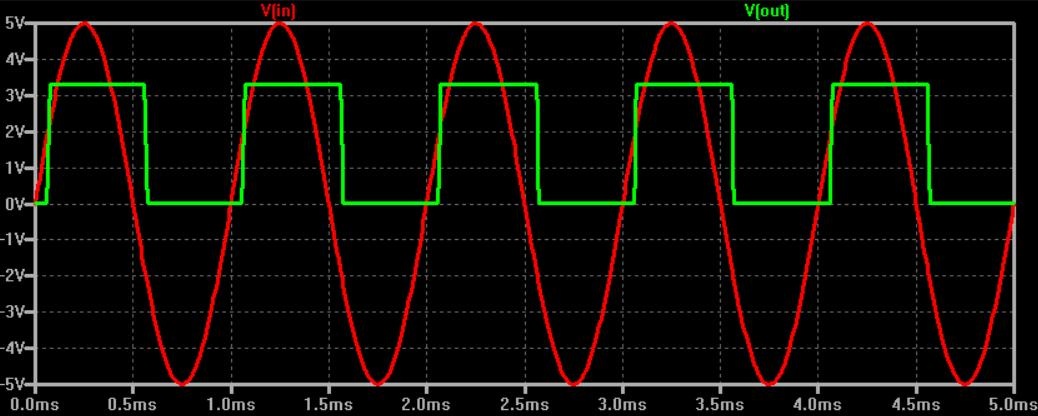

Der Schmitt-Trigger übernimmt eine wichtige Funktion bei der Umwandlung unvorhersehbarer oder gleichmäßig oszillierender analoger Signale wie Sinus- oder Dreieckswellenformen in klar definierte Rechteckimpulse, die für digitale Systeme geeignet sind.Diese Rechteckimpulse ermöglichen eine binäre Signalverarbeitung und verbessern so die Nutzbarkeit analoger Datenströme in digitalen Plattformen.Bei der Analog-Digital-Umwandlung stößt man oft auf Hürden wie Schwellenwertinstabilität oder rauschbedingte Signalinterferenzen.Der den Schmitt-Triggern innewohnende Hysteresemechanismus fördert die Signalkonsistenz, indem er klare obere und untere Aktivierungsschwellen festlegt.Dies gewährleistet eine präzise Signaldifferenzierung und verringert unregelmäßiges Schaltverhalten.Diese Funktion wird in Sensornetzwerken, Datenerfassungsmodulen und Umgebungsüberwachungssystemen verwendet, um eine stabile und genaue digitale Integration zu unterstützen.

Pulskanten verfeinern

In modernen digitalen Architekturen hat die Signalintegrität direkten Einfluss auf die Systemzuverlässigkeit, insbesondere in Szenarien mit Hochgeschwindigkeits-Datenübertragung oder komplexen Kommunikationskanälen.Probleme wie ungleichmäßige Anstiegs- und Abfallzeiten oder durch Impedanzfehlanpassungen verursachte Überschwinger können kritische Abläufe beeinträchtigen.Schmitt-Trigger zeigen ihren Nutzen, indem sie verzerrte Impulse in symmetrische Wellenformen verfeinern und so die Signalkohärenz aufrechterhalten.Diese Signalverfeinerung hilft Ingenieuren dabei, eine gleichmäßige Leistung unter verschiedenen Umgebungs- und Betriebsbedingungen sicherzustellen.Mikrocontroller-basierte Kommunikationsdesigns profitieren beispielsweise von der präzisen Kantenformung der Schmitt-Trigger-Schaltkreise, die zu einer nahtlosen Datensynchronisierung beiträgt und Fehlkommunikation mit Schnittstellenkomponenten minimiert.

Filtern von Rauschen mit niedriger Amplitude

Elektronische Systeme haben häufig mit anhaltendem Rauschen zu kämpfen, das zu subtilen Schwankungen führt, die eine sinnvolle Datenverarbeitung erschweren.Die Konfigurierbarkeit des Schmitt-Triggers zum Festlegen unterschiedlicher Amplitudenschwellen dient als praktischer Filter, der den selektiven Durchgang von Signalen oberhalb einer bestimmten Amplitude ermöglicht.Diese Funktion reduziert kleinere Störungen und schützt gleichzeitig die Impulssignale für den Systembetrieb.Anwendungen, die auf dieser Amplitudenfilterung basieren, reichen von Audioverarbeitungsplattformen, bei denen die Sprachverständlichkeit Vorrang vor Umgebungsstörungen hat, bis hin zu Automatisierungssystemen, bei denen die Unterscheidung echter Eingabebefehle von Fremdsignalen die Leistung grundlegend beeinflusst.Schmitt-Trigger werden häufig in Anwendungen eingesetzt, die eine klare Trennung zwischen Nutzdaten und Hintergrundrauschen erfordern.

Timing und Signalerzeugung

In Kombination mit Kondensatoren und Widerständen in Rückkopplungsschleifen können Schmitt-Trigger stabile Rechtecksignale und Taktimpulse erzeugen.Astabile, monostabile und bistabile Multivibratorschaltungen werden häufig zur Zeit- und Sequenzsteuerung verwendet.Diese Schaltkreise unterstützen Zähler, Oszillatoren und Timersysteme, die in Mikroprozessoren und der digitalen Signalverarbeitung verwendet werden.Schmitt-Trigger-basierte Multivibratoren sind außerdem so konfiguriert, dass sie zuverlässige Zeitquellen für einen stabilen synchronisierten Betrieb unter anspruchsvollen Bedingungen bieten.

Gängige integrierte Schaltkreise mit Schmitt-Trigger-Funktionalität

Integrierte Schaltkreise mit Schmitt-Trigger-Mechanismen erfüllen zahlreiche praktische Aufgaben und ermöglichen eine verbesserte Signalaufbereitung, eine Verringerung der Rauschanfälligkeit und eine Rationalisierung des Schaltkreisdesigns.Diese ICs sind mit Funktionen ausgestattet, die eine stabile Signalverarbeitung ermöglichen, unregelmäßige Übergänge in konsistente Impulse umwandeln und die Zuverlässigkeit elektronischer Systeme erhöhen.Eine optimierte Leistung kann ohne zusätzliche externe Komponenten erreicht werden, was ein einfacheres Schaltungsdesign und einen stabilen Betrieb unterstützt.Nachfolgend finden Sie häufig verwendete ICs mit Schmitt-Trigger-Funktionen.

Prominente ICs, die Schmitt-Trigger-Funktionen nutzen

Mehrere integrierte Schaltkreise sind mit integrierten Schmitt-Trigger-Funktionen ausgestattet und bieten vielfältige Anwendungen in verschiedenen Bereichen.Ihre inhärenten Eigenschaften und praktischen Vorteile werden hier beschrieben, um ihre Bedeutung im modernen Elektronikdesign zu veranschaulichen:

Duales NAND-Gatter mit vier Eingängen (74LS18)

• Der 74LS18 verfügt über Schmitt-Trigger-Eingänge, um verrauschte oder instabile Signale zuverlässig zu verwalten.

• Seine duale Konfiguration mit vier Eingängen ermöglicht komplexe logische Operationen in kompakten Designs.

• Zu den Anwendungen gehören Entprellschaltungen, logische Steuermechanismen und stabilitätskritische Systeme für digitale Übergänge.

Hex-Inverter-Tore (74LS14)

• Der 74LS14 umfasst sechs unabhängige Inverter-Gates, die mit Schmitt-Trigger-Funktionalität ausgestattet sind.

• Ideal für Fälle, die eine saubere Invertierung von Signalen mit langsamen Übergangsraten oder unregelmäßigen Flanken erfordern.

• Zu den gängigen Anwendungsszenarien gehören Analog-Digital-Umwandlungen, Wellenformformung und präzise Timing-Systeme bei der Taktsignalerzeugung.

NOR-Gatter mit zwei Eingängen (74132/74HC132)

• Die Modelle 74132 und 74HC132 verfügen über NOR-Gatter mit erweiterter Hysterese für eine robuste Signalunterscheidung.

• Entwickelt, um schwankende Eingangssignale abzumildern und die Ausgangskonsistenz zu betonen.

• Wird in digitalen Steuerungsanwendungen eingesetzt, um Rauschunterdrückung und Aufrechterhaltung der Betriebszuverlässigkeit sicherzustellen.

Duale monostabile Multivibratoren (74221/74LS221)

• Diese ICs integrieren Schmitt-Trigger-Eigenschaften, um auch bei verrauschten Eingangsszenarien zuverlässig Impulse zu erzeugen.

• Weit verbreitet bei zeitfokussierten Aufgaben wie Verzögerungserzeugung und Pulsweitenmodulationssystemen.

• Tragen Sie zur Stabilisierung der Schaltkreisleistung unter wechselnden Betriebsbedingungen bei.

Vielseitige Timer-ICs (555 Timer)

• Der renommierte 555-Timer kann als Schmitt-Trigger-Schaltkreis für Aufgaben wie Wellenformerzeugung oder Signalstabilisierung konfiguriert werden.

• Umfangreiche Anwendung bei Projekten wie Oszillatorschaltungen, Taktmodulationssystemen und der Überbrückung von Lücken im analog-digitalen Design.

• Seine Anpassungsfähigkeit stärkt seine Position als entscheidende Komponente in verschiedenen elektronischen Designs.

Quad-NAND-Schmitt-Trigger mit zwei Eingängen (CD4093)

• Der CD4093 integriert vier NAND-Gatter mit inhärenten Schmitt-Trigger-Eigenschaften zur Verarbeitung nichtlinearer Signale.

• Eignet sich für Power-On-Reset-Systeme, Frequenzerzeugungsaufgaben und Entprellungsanwendungen, die Präzision und Stabilität erfordern.

• Geeignet für Anwendungen, die Widerstandsfähigkeit gegenüber Rauschen und unregelmäßigen Eingängen erfordern.

Erkundung praktischer Systemverbesserungen

Die eingebettete Schmitt-Trigger-Funktionalität in diesen ICs fördert ein zuverlässiges Systemverhalten und erhöht die Schaltkreiszuverlässigkeit.

• Beobachtungen zeigen ihre Rolle bei der Signalaufbereitung für Mikrocontroller-Eingänge, wo stabile Signale wichtig sind.

• Zu den grundlegenden Anwendungen gehören die Stabilisierung von Oszillatoren und die Behandlung von Problemen im Zusammenhang mit der Variabilität von Signaleingängen oder -übergängen.

• Durch praktische Implementierungen gewonnene praktische Erkenntnisse zeigen das transformative Potenzial von Schmitt-Triggern bei der Verfeinerung von Schaltungsdesigns und der Bewältigung rauschbedingter Herausforderungen.

Fazit

Schmitt-Trigger sind wertvoll, weil sie die Signalstabilität, Störfestigkeit und Schaltzuverlässigkeit sowohl in analogen als auch in digitalen Schaltkreisen verbessern.Ihre Hysteresewirkung ermöglicht es Schaltkreisen, nur auf sinnvolle Eingangsänderungen zu reagieren, was sie für Sensoren, Oszillatoren, Entprellschaltkreise, Takterzeugung und die Umwandlung verrauschter Signale nützlich macht.Mit unterschiedlichen Implementierungsoptionen und weit verbreiteten Schmitt-Trigger-ICs bleiben sie eine praktische Lösung für die Erzeugung sauberer, zuverlässiger und klar definierter digitaler Signale aus instabilen Eingängen.

Häufig gestellte Fragen [FAQ]

1. Wie verbessert die Hysterese die Stabilität einer Schmitt-Trigger-Schaltung?

Die Hysterese verbessert die Stabilität, indem zwei separate Schaltschwellen anstelle einer verwendet werden.Dies verhindert, dass sich der Ausgang schnell ändert, wenn kleine Spannungsschwankungen oder elektrisches Rauschen vorhanden sind.Dadurch erzeugt der Schmitt-Trigger ein sauberes und stabiles Schaltverhalten, insbesondere in lauten Umgebungen.

2. Warum ist positives Feedback beim Schmitt-Trigger-Betrieb wichtig?

Eine positive Rückkopplung verstärkt den Unterschied zwischen dem Eingangssignal und den Schaltschwellen.Dadurch kann die Schaltung ohne Verzögerung klare Übergänge zwischen High- und Low-Zuständen durchführen.Es verbessert außerdem die Störfestigkeit und trägt zur Aufrechterhaltung zuverlässiger Ausgangssignale bei.

3. Wie wandelt ein Schmitt-Trigger verrauschte analoge Signale in saubere digitale Signale um?

Ein Schmitt-Trigger filtert unerwünschte Schwankungen, indem er das Schalten nur dann zulässt, wenn der Eingang definierte Spannungsschwellen überschreitet.Kleine Abweichungen zwischen diesen Schwellenwerten werden ignoriert, wodurch instabiles Verhalten beseitigt und verrauschte Analogeingänge in stabile digitale Impulse umgewandelt werden.

4. Warum werden Schmitt-Trigger häufig in Schaltungen zur Signalformung verwendet?

Schmitt-Trigger werden bei der Wellenformformung eingesetzt, da sie schwache oder verzerrte Wellenformen in saubere Rechteckwellen umwandeln können.Dies verbessert die Signalqualität und gewährleistet ein genaues Timing in digitalen Systemen, Kommunikationsschaltungen und Anwendungen zur Takterzeugung.

5. Wie wirkt sich die Schwellenwertanpassung auf die Leistung des Schmitt-Triggers aus?

Durch die Einstellung des Schwellenwerts ändert sich die Empfindlichkeit der Schaltung gegenüber Eingangssignalen.Durch schmale Schwellenwerte reagiert die Schaltung auf kleinere Änderungen, während breitere Schwellenwerte die Störfestigkeit verbessern.Die richtige Einstellung trägt dazu bei, Reaktionsfähigkeit und Signalstabilität in Einklang zu bringen.

6. Warum sind Schmitt-Trigger in Sensor- und Automatisierungssystemen wertvoll?

Sensoren erzeugen aufgrund elektrischer Störungen oder Umgebungsbedingungen häufig instabile Signale.Ein Schmitt-Trigger beseitigt diese unerwünschten Schwankungen und sorgt für stabile Ausgänge, sodass Automatisierungssysteme und Steuerungen genauer und zuverlässiger reagieren können.

7. Wie verbessern komparatorbasierte Schmitt-Trigger die Schaltzuverlässigkeit?

Komparatorbasierte Schmitt-Trigger nutzen Rückkopplungswiderstände, um kontrollierte Hysteresepegel zu erzeugen.Dies gewährleistet ein stabiles Umschalten zwischen High- und Low-Zuständen, selbst wenn sich das Eingangssignal langsam ändert oder Rauschen enthält, was die Schaltung in praktischen Anwendungen zuverlässiger macht.

8. Welche Vorteile bieten Transistor-basierte Schmitt-Trigger?

Transistorbasierte Schmitt-Trigger bieten eine schnelle Schaltgeschwindigkeit, eine einstellbare Hysterese und eine starke Rauschfilterungsfähigkeit.Ihr Design ermöglicht es Ingenieuren außerdem, das Schaltverhalten für verschiedene analoge und digitale Schaltkreisanwendungen anzupassen.

9. Warum sind Schmitt-Trigger in Zeitgeber- und Impulserzeugungsschaltungen wichtig?

Schmitt-Trigger tragen zur Erzeugung stabiler Taktimpulse und Zeitsignale bei, indem sie saubere Übergänge zwischen Ausgangszuständen erzeugen.Dies macht sie nützlich in Oszillatoren, Zählern und Multivibratorschaltungen, wo genaues Timing für einen synchronisierten Betrieb erforderlich ist.

10. Wie verbessern ICs mit integrierter Schmitt-Trigger-Funktionalität das Schaltungsdesign?

Integrierte Schaltkreise mit integrierten Schmitt-Triggern vereinfachen den Schaltkreisentwurf, indem sie den Bedarf an zusätzlichen Rauschfilterkomponenten reduzieren.Sie verbessern die Signalstabilität, erhöhen die Schaltzuverlässigkeit und tragen dazu bei, saubere digitale Signale in Systemen aufrechtzuerhalten, die von langsamen oder verrauschten Eingängen betroffen sind.
