LDO vs. Abwärtswandler-Leitfaden: Leistung, Anwendungen und Auswahltipps

Low-Dropout-Regler und Abwärtswandler sind zwei gängige Lösungen zur Leistungsregelung, die zur Bereitstellung einer stabilen Spannung in elektronischen Systemen eingesetzt werden.In diesem Artikel wird erläutert, wie die einzelnen Systeme funktionieren, einschließlich ihrer Funktionsprinzipien, Effizienzmerkmale und wichtigen Designkomponenten.Es vergleicht ihre Stärken und Grenzen in Bezug auf Lärm, Effizienz, Wärme und Komplexität.Außerdem werden reale Anwendungen und Auswahlfaktoren untersucht, um zu klären, wann ein LDO, ein Abwärtswandler oder eine Kombination aus beidem für ein zuverlässiges und effizientes Energiemanagement verwendet werden sollte.

Katalog

Was ist ein LDO?

Ein LDO oder Low-Dropout-Regler ist eine Art Linearregler, der eine stabile Ausgangsspannung mit einer sehr kleinen Differenz zwischen Eingangs- und Ausgangsspannung liefert.Es verwendet einen Durchgangstransistor, um den Widerstand basierend auf Last- und Eingangsänderungen anzupassen und so den Ausgang stabil zu halten.Dadurch eignet es sich für geräuscharme, kompakte und kostensensible Designs, insbesondere in batteriebetriebenen Geräten.

LDOs funktionieren, indem sie den Durchgangstransistor steuern, um eine konstante Spannung aufrechtzuerhalten.Sie können auch dann betrieben werden, wenn die Eingangsspannung nur geringfügig höher als die Ausgangsspannung ist.Dies macht sie in Systemen mit geringem Stromverbrauch nützlich.Sie sind außerdem darauf ausgelegt, den Ruhestrom niedrig zu halten, was dazu beiträgt, den Stromverbrauch im Standby-Modus zu reduzieren.

LDOs sind nützlich in Anwendungen, die eine saubere und stabile Stromversorgung benötigen.Ihr einfaches Design vermeidet Schaltgeräusche und trägt so zur Reduzierung elektromagnetischer Störungen bei.Dadurch eignen sie sich für analoge Schaltkreise, medizinische Geräte, Audiosysteme und drahtlose Module.In Audioanwendungen sorgen sie für einen klaren Klang, indem sie Spannungsschwankungen verhindern.

LDOs werden weniger effizient, wenn der Unterschied zwischen Eingangs- und Ausgangsspannung groß ist.Dies führt insbesondere bei Hochstromanwendungen zu einer höheren Wärmeableitung und einem geringeren Wirkungsgrad.Sie funktionieren am besten in Systemen mit geringen Spannungsunterschieden, beispielsweise in tragbaren Elektronikgeräten.Bei höherem Leistungsbedarf sind Schaltregler oft die bessere Wahl.

Der effektive Einsatz von LDOs erfordert sorgfältige Designentscheidungen.Wichtige Faktoren sind die Abfallspannung, die Lastregelung und der Ruhestrom.Bei Geräten wie tragbaren Elektronikgeräten trägt ein niedriger Ruhestrom dazu bei, die Batterielebensdauer zu verlängern.Auch das Wärmemanagement ist wichtig. Daher werden geeignete Leiterplattenlayouts und Kühlmethoden verwendet, um Überhitzung zu verhindern und die Zuverlässigkeit zu verbessern.

LDOs bieten eine einfache und zuverlässige Möglichkeit zur Spannungsregelung.Zu den laufenden Verbesserungen können eine bessere Effizienz und adaptive Designs gehören, die den Leistungsverlust reduzieren und gleichzeitig die Geräuschentwicklung aufrechterhalten.Diese Entwicklungen können ihren Einsatz in der modernen Elektronik erweitern, die sowohl Präzision als auch Energieeffizienz erfordert.

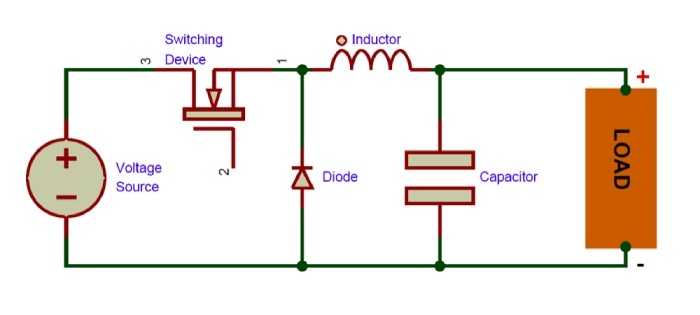

Buck Converter verstehen

Ein Abwärtswandler ist ein Schaltkreis, der eine höhere Eingangsspannung auf eine niedrigere, stabile Ausgangsspannung reduziert.Es verwendet einen MOSFET, der sich schnell ein- und ausschaltet, um den Energiefluss zu steuern.Ein Induktor speichert Energie, wenn der Schalter eingeschaltet ist, und gibt sie wieder ab, wenn er ausgeschaltet ist, sodass der Strom konstant bleibt.Kondensatoren glätten den Ausgang und reduzieren die Spannungswelligkeit.

Ein Abwärtswandler steuert die Ausgangsspannung durch Anpassen des Arbeitszyklus, d. h. der Zeit, die der Schalter während jedes Zyklus eingeschaltet bleibt.Durch die Änderung dieses Verhältnisses bleibt der Ausgang stabil, selbst wenn sich der Eingang oder die Last ändert.Diese Methode ermöglicht einen hohen Wirkungsgrad, oft über 90 %.

Abwärtswandler sind darauf ausgelegt, Energieverluste zu reduzieren und die Effizienz zu verbessern, selbst unter hoher Last.Sie erzeugen im Vergleich zu Linearreglern weniger Wärme.Dies trägt dazu bei, die Akkulaufzeit in tragbaren Geräten wie Smartphones zu verlängern.Ihre effiziente Energienutzung unterstützt eine stabile Leistung und längere Betriebszeiten.

Abwärtswandler können aufgrund des schnellen Schaltens Rauschen und elektromagnetische Störungen erzeugen.Sie erfordern außerdem eine sorgfältige Auswahl der Induktivitäten und Kondensatoren, was die Designkomplexität erhöht.Filtermethoden und die richtige Auswahl der Komponenten tragen dazu bei, Lärm zu reduzieren und die Leistung zu verbessern.Im Vergleich zu Linearreglern sind sie effizienter, aber schwieriger zu konstruieren.

Abwärtswandler werden häufig in modernen Systemen eingesetzt, die eine effiziente Leistungssteuerung erfordern.Sie werden in erneuerbaren Energiesystemen, Automobilelektronik und verteilten Energiedesigns eingesetzt.Ihre Fähigkeit, mit wechselnden Bedingungen umzugehen, macht sie für viele Anwendungen zuverlässig.Kontinuierliche Verbesserungen machen sie immer kompakter und effizienter.

Arbeitsprinzipien

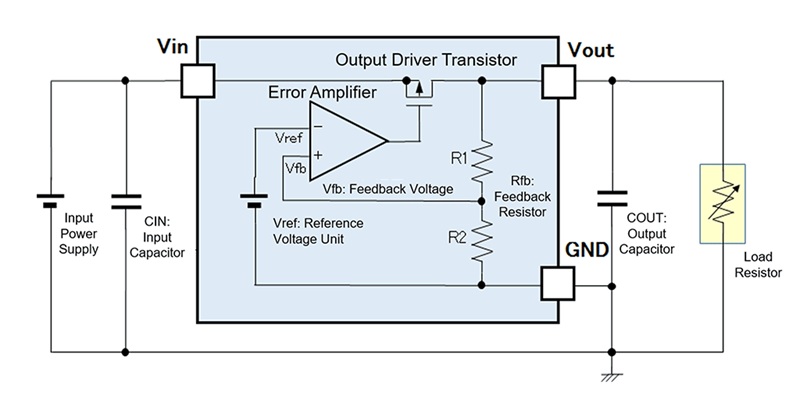

LDO-Betrieb

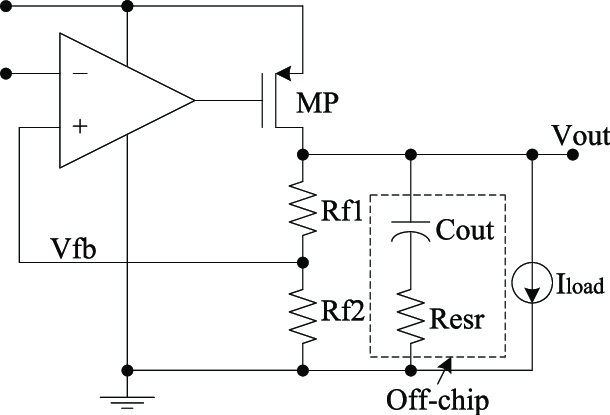

Ein LDO-Regler arbeitet über eine lineare Regelung und nutzt eine Reihe miteinander verbundener Komponenten: einen Durchgangstransistor, einen Fehlerverstärker, eine stabile Spannungsreferenz und ein Rückkopplungsnetzwerk.Im Kern seiner Funktion überwacht der Fehlerverstärker kontinuierlich die Ausgangsspannung im Vergleich zur Referenzspannung.Es passt die Leitfähigkeit des Durchgangstransistors proaktiv an, um eine konstante Ausgangsspannung aufrechtzuerhalten.Diese aktive Regelung gleicht Schwankungen des Lastbedarfs oder Schwankungen der Eingangsspannung aus und schützt nachgeschaltete Komponenten vor inkonsistenter Stromversorgung.

Der Regulierungsprozess geht jedoch mit einem Kompromiss einher: der Wärmeerzeugung.Der Spannungsabfall zwischen Eingang und Ausgang wandelt, multipliziert mit dem Laststrom, elektrische Energie in Wärme um.Die Bewältigung dieser Wärmeleistung stellt besondere Herausforderungen dar, insbesondere in kompakten Systemen mit begrenzter Kühlkapazität oder in Szenarien, die hohe Stromleistungen erfordern.Wenn thermische Probleme nicht wirksam angegangen werden, kann dies zu einer verringerten Geräteleistung und -zuverlässigkeit führen.

In praktischen Anwendungen spielen LDOs eine entscheidende Rolle in rauschempfindlichen Umgebungen, in denen stabile und saubere Stromversorgungen unerlässlich sind.

• Audioverstärker sind beispielsweise auf LDOs angewiesen, um elektrisches Rauschen zu unterdrücken, das die Klangqualität beeinträchtigen könnte.

• In ähnlicher Weise enthalten HF-Schaltkreise häufig LDOs, um Interferenzprobleme abzumildern, die andernfalls durch Schaltregler verursacht werden könnten.

Beim Entwurf von LDOs muss sorgfältig auf Wärmeableitung und Platzbedarfsbeschränkungen geachtet werden.Zu den gängigen Strategien gehören die optimale Platzierung der Komponenten und in einigen Fällen die Integration von Kühlkörpern zur effektiven Verteilung der Wärmeenergie.Diese Abhilfemaßnahmen spiegeln ein praktisches Verständnis der Herausforderungen des Wärmemanagements wider, bei dem Präzisionsschaltkreise bei schlecht verwalteten Wärmebedingungen anfällig für Leistungseinbußen sind.

Ein sich entwickelndes Interessengebiet betrifft die Optimierung des Durchgangstransistordesigns.Fortschritte bei Halbleitermaterialien sowie innovative geometrische Konfigurationen bergen Potenzial zur Reduzierung thermischer Verluste.Beispielsweise könnten der Einsatz neuerer Materialien mit besserer Wärmeleitung oder die Umstrukturierung des Transistorlayouts schrittweise Effizienzlücken schließen, die die LDO-Wirksamkeit in der Vergangenheit begrenzt haben.Fortschritte in der Mikrofabrikation und Materialwissenschaft eröffnen weiterhin Möglichkeiten zur Neudefinition dessen, was mit diesen Geräten erreichbar ist.

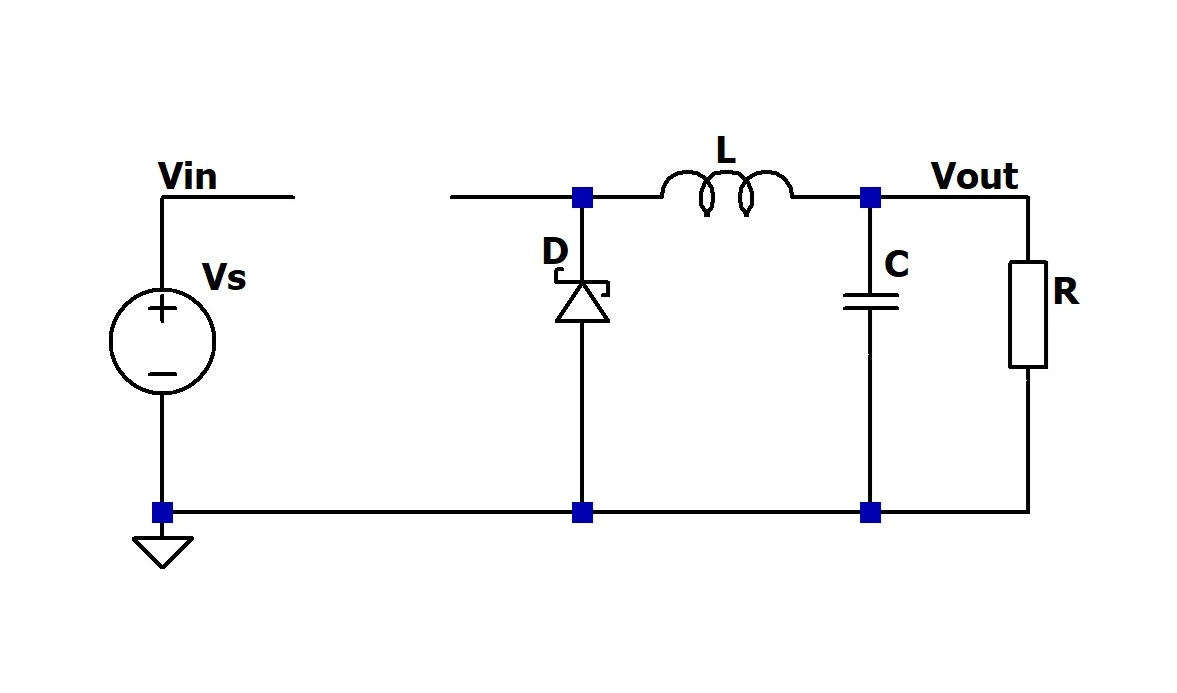

Betrieb des Abwärtswandlers

Abwärtswandler arbeiten nach dem Prinzip der Energiespeicherung und zeitgesteuerten Freisetzung, einem Prozess, der durch den Einsatz von Schalttechnologie gesteuert wird.

• Während der „EIN“-Phase sammelt ein Induktor die von der Eingangsspannungsquelle gelieferte Energie und baut beim Stromfluss ein Magnetfeld auf.

• In der darauffolgenden „AUS“-Phase treibt der Zusammenbruch dieses Magnetfelds gespeicherte Energie in Richtung der Last, erleichtert durch eine Diode oder einen synchronen MOSFET.

Der Wandler verfügt über einen Rückkopplungsmechanismus, der die Ausgangsspannungspegel kontinuierlich verfolgt.Durch die Feinabstimmung des Arbeitszyklus der Pulsweitenmodulation (PWM) regelt das System die Ausgangsspannung mit hoher Präzision und zeigt eine bemerkenswerte Effizienz bei wechselnden Eingangsbedingungen und Hochstromlasten.

Ihre kompakten und effizienten Leistungsregulierungsfunktionen zeigen, warum Abwärtswandler im realen Einsatz hervorragende Leistungen erbringen.

• Grafikprozessoren (GPUs) mit anspruchsvollen Leistungsprofilen profitieren in hohem Maße von der Fähigkeit des Konverters, schnelle Transienten zu bewältigen und hohe Eingangsspannungen in besser nutzbare, niedrigere Ausgangspegel umzuwandeln.

• Mobile Geräte nutzen die Vielseitigkeit dieser Konverter, um eine stabile Funktionalität über schwankende Nutzungsszenarien hinweg sicherzustellen.

Ein bemerkenswerter Aspekt des Designs von Abwärtswandlern beruht auf der Auswahl der passiven Kernkomponenten: Induktivitäten und Kondensatoren.Durch die Priorisierung von Komponenten mit niedrigem Widerstand und minimalen parasitären Effekten werden Energieverluste direkt gemindert und die Gesamteffizienz des Systems verbessert.Darüber hinaus steigert die Einführung synchroner MOSFETs anstelle herkömmlicher Dioden die Leistung weiter.Diese Änderung reduziert Leitungsverluste während der „AUS“-Phase und zeigt, wie selbst inkrementelle Designverfeinerungen in praktischen Anwendungen zu erheblichen Effizienzverbesserungen führen können.

Mit Blick auf die Zukunft erleben Abwärtswandler eine Flut intelligenter Designmethoden.

• Der Aufstieg fortschrittlicher digitaler Steuerungen ermöglicht Systemanpassungen in Echtzeit und fördert so einen zuverlässigen Betrieb unter schwankenden Lasten.

• Die Erforschung adaptiver Duty-Cycle-Algorithmen zielt darauf ab, die betriebliche Effizienz zu verbessern, selbst in Szenarien, in denen die Lasten dynamisch variieren.

Da diese Fortschritte in gängige Designs integriert werden, definieren sie die Maßstäbe für das Gleichgewicht zwischen Effizienz, Leistung und betrieblicher Flexibilität neu.Die kontinuierliche Erforschung energiebewusster Designs und intelligenter Steuerungssysteme bestätigt den Fokus der Branche auf die Förderung von Innovationen und die Berücksichtigung der Energieeffizienzanforderungen moderner Anwendungen.

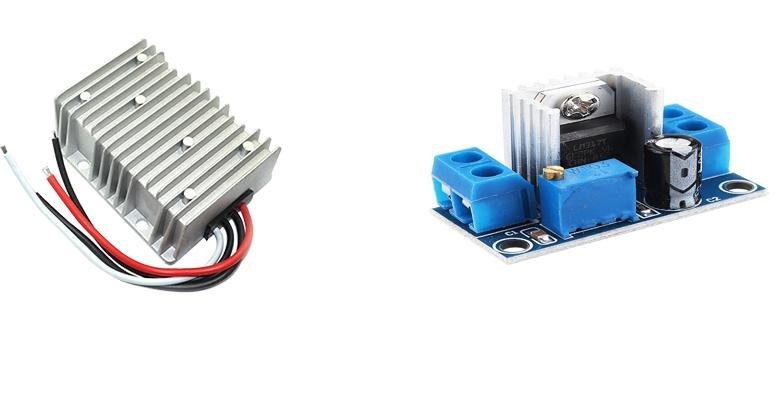

Der Vergleich von LDO und Buck Converter

LDO

Linearregler (LDOs) sind für ihre Fähigkeit bekannt, äußerst rauscharme Ausgänge zu erzeugen, schnelle Einschwingreaktionen zu liefern und eine minimale Schaltungskomplexität beizubehalten.Diese Eigenschaften machen sie zu idealen Kandidaten für die Stromversorgung empfindlicher HF-Schaltkreise, fortschrittlicher Audiosysteme und analoger Komponenten, die eine hochpräzise Spannungsregelung erfordern.Darüber hinaus erleichtert ihre kompakte Beschaffenheit die Integration in elektronische Geräte, bei denen räumliche Einschränkungen ein entscheidender Faktor sind.

Trotz ihrer Vorteile stoßen LDOs bei der Bewältigung erheblicher Spannungsunterschiede oder hoher Ausgangsleistungen auf erhebliche Einschränkungen.Ein wesentliches Problem ist die Wärmeableitung, bei der der Spannungsabfall zu übermäßiger Wärme führt und möglicherweise sowohl die Betriebseffizienz als auch die Lebensdauer des Systems beeinträchtigt.Um dieses Problem anzugehen, sind proaktive Wärmemanagementstrategien erforderlich, wie z. B. der Einbau hocheffizienter Kühlkörper, der Einsatz fortschrittlicher Wärmeschnittstellenmaterialien oder die Einführung innovativer, auf die Wärmeableitung zugeschnittener Verpackungslösungen.

Konzentrieren Sie sich beim Entwurf von Systemen mit erheblichen Stromlieferanforderungen auf Techniken, die eine zuverlässige Leistung gewährleisten, ohne die thermische Hülle zu überlasten.Solche Methoden zeigen die Notwendigkeit präzisionsgefertigter Wärmepfade, die das System unter verschiedenen Betriebsbedingungen schützen.

Buck-Konverter

Abwärtswandler, die Schaltprinzipien nutzen, zeichnen sich dadurch aus, dass sie hohe Eingangsspannungen auf beherrschbare Ausgangspegel mit außergewöhnlicher Energieeffizienz umwandeln können.Durch die Minimierung von Leistungsverlusten bei der Spannungsumwandlung unterstützen sie die zuverlässige Funktion von Hochleistungssystemen, einschließlich CPU-Leistungsmodulen, Automobilelektronik und modernen Mobilgeräten.Ihre Fähigkeit, erhebliche Leistungsprobleme zu bewältigen und gleichzeitig die Wärmeerzeugung unter Kontrolle zu halten, ist bei anspruchsvollen Anwendungen nützlich.

Allerdings ist die Integration von Tiefsetzstellern nicht ohne Herausforderungen.Die Abhängigkeit von Komponenten wie Induktivitäten, Kondensatoren und Schaltern führt zu einer erheblichen Komplexität des Schaltungsdesigns.Darüber hinaus erzeugen hochfrequente Schaltvorgänge Geräusche, die empfindliche Geräte stören können.Um dem entgegenzuwirken, umfassen gezielte Rauschunterdrückungstechniken optimierte Kondensatorlayouts, fortschrittliche Modulationsmethoden und mehrschichtige PCB-Designs mit integrierten Filterkomponenten.

Zu ihrer Designkomplexität kommt noch der Bedarf an größeren PCB-Footprints hinzu, was die räumlichen Beschränkungen in modernen Geräten überfordern kann.Passive und aktive Komponenten werden platzsparend in Multilayer-Platinen eingebettet und bieten gleichzeitig die volle Funktionalität.Diese Designstrategien bringen Kompaktheit mit betrieblichen Anforderungen in Einklang und stellen sicher, dass Abwärtswandler verschiedene Anwendungen mit maximaler Effizienz bedienen.

Hybride Energieregulierungsstrategien

Moderne Leistungsregelungssysteme verwenden häufig einen Hybridansatz, bei dem sowohl LDOs als auch Abwärtswandler integriert werden, um eine harmonische Leistungsabgabe zu erreichen, die sich durch Effizienz und Präzision auszeichnet.Durch den Einsatz von Abwärtswandlern für die erforderlichen Spannungsreduzierungen und anschließenden LDOs zur Verfeinerung des Endausgangs können gleichzeitig die doppelten Herausforderungen einer hohen Energieeffizienz und der Anforderungen an extrem niedriges Rauschen bewältigt werden.Diese Methodik erweist sich als unverzichtbar in Anwendungen wie IoT-Geräten, tragbaren Elektronikgeräten und Kommunikationssystemen, bei denen eine saubere und stabile Stromversorgung eine entscheidende Rolle für den zuverlässigen Betrieb empfindlicher Komponenten spielt.

Beispiele für diese duale Strategie gibt es zuhauf.In Hochgeschwindigkeits-Kommunikationsgeräten senken Abwärtswandler die Spannungsbereiche effizient ab und minimieren so die Energieverschwendung, während LDOs für eine stabile und rauschfreie Versorgung von HF-Modulen sorgen.In ähnlicher Weise sind Infotainmentsysteme für Kraftfahrzeuge auf Abwärtswandler angewiesen, um stromintensive Subsysteme zu verwalten, die durch LDOs ergänzt werden, die eine störungsfreie Leistung in Audioverstärkern und Displays gewährleisten.

Die Entwicklung hybrider Energielösungen erfordert ein umfassendes Verständnis mehrerer Parameter, wie z. B. thermische Leistung, räumliche Einschränkungen, Lärmminderung und aktuelle Anforderungen.Mithilfe iterativer Simulationstools und praktischer Tests wird das Zusammenspiel der beiden Komponenten perfektioniert und eine optimale Balance zwischen Effizienz und Präzision erreicht.Dieser Prozess zeigt den kreativen und analytischen Aufwand, der erforderlich ist, um Systeme zu entwickeln, die auf bestimmte Anwendungen zugeschnitten sind und gleichzeitig die Grenzen der Energiesystemtechnik verschieben.

LDO- und Buck-Converter-Anwendungen

Low-Dropout-Regler (LDOs)

Low-Dropout-Regler (LDOs) werden häufig zur Unterstützung des Betriebs verschiedener Systeme eingesetzt, die Präzision und Stabilität erfordern.Ihre Bedeutung wird bei der Stromversorgung von HF-Schaltkreisen, Präzisions-Digital-Analog-Wandlern (DACs), Audiosystemen und Geräten deutlich, bei denen die Empfindlichkeit gegenüber der Stromqualität ein entscheidender Faktor ist, wie etwa IoT-Sensoren und tragbare Technologien.

In HF-Schaltkreisen können geringfügige Schwankungen der Leistungsabgabe die Systemleistung erheblich beeinträchtigen, indem sie unerwünschtes Rauschen verursachen oder die Signalmodulation verzerren.LDOs bieten eine zuverlässige Lösung, um solche Störungen zu mildern und eine konsistente Signalintegrität sicherzustellen.

Um die Leistungsausgänge zu verfeinern, werden LDOs häufig als Nachregler eingesetzt, um das Restrauschen von Schaltnetzteilen oder Abwärtswandlern zu filtern.Diese zusätzliche Verfeinerungsebene trägt zum Schutz empfindlicher Komponenten bei, die anfällig für hochfrequente Rauschartefakte sind.

Bei der Verwendung von LDOs ist die Bewertung ihrer thermischen Leistung ein entscheidender Gesichtspunkt.Während LDOs für ihre Einfachheit und ihre Fähigkeit, rauscharmen Strom zu liefern, geschätzt werden, hängt ihr intrinsischer Wirkungsgrad mit der Verlustleistung zusammen, die sich in Wärme niederschlägt.

Bei kompakten Geräten wie Wearables oder IoT-Sensoren wird die Steuerung der Wärmeableitung aufgrund physischer Platzbeschränkungen zu einem Balanceakt.Fortschrittliche thermische Materialien und Layoutoptimierung werden verwendet, um thermische Drosselung und langfristige Zuverlässigkeitsprobleme zu verhindern.

Buck-Konverter

Abwärtswandler werden üblicherweise in einem breiten Anwendungsspektrum eingesetzt und profitieren jeweils von ihrer Fähigkeit, die Spannung effizient ohne übermäßigen Energieverlust herabzusetzen.

In tragbaren Geräten wie Smartphones unterstützt die effiziente Spannungswandlung durch Tiefsetzsteller direkt die Verlängerung der Batterielebensdauer.Um das Erlebnis zu maximieren, müssen häufig Funktionen wie die Synchrongleichrichtung integriert werden, um eine übermäßige Wärmeentwicklung zu minimieren.

In Automobil- und Industrieumgebungen bewältigen Abwärtswandler große Spannungspegelverschiebungen. Beispiele hierfür sind ihre Rolle in Solarenergiesystemen.In diesen Szenarien passen sich die Konverter dynamisch an schwankende Lichtverhältnisse an und verbessern so den Energiefluss zur Speicherung oder Verteilung.Automobilsysteme sind außerdem auf Abwärtswandler angewiesen, um die Leistung für eine Reihe von Subsystemen zu stabilisieren, vom Infotainment bis hin zu fortschrittlichen Fahrerassistenzsystemen (ADAS).Die Langlebigkeit der Tiefsetzsteller-Designs ermöglicht eine zuverlässige Leistung auch unter Bedingungen mit hohem elektrischem Rauschen und Temperaturschwankungen.

Fortschritte bei modernen Steuerungsmethoden, wie adaptive Spannungsskalierung oder digitale Regelkreise, haben den Nutzen von Abwärtswandlern weiter erhöht:

Durch feinere Spannungsanpassungen und verbesserte Einschwingreaktionen optimieren diese Techniken Geräte für bestimmte Umgebungsbedingungen oder Leistungsprofile.

Moderne Abwärtswandler, die diese Fortschritte nutzen, lassen sich nahtlos in IoT-Ökosysteme integrieren.Hier werden ihre schnellen Lastwechselfähigkeiten und kompakten Stellflächen für Geräte genutzt, die eine konstante Leistung bei schwankenden Anforderungen erfordern.

Auswahlhilfe für LDO- und Abwärtswandler

Bei der Auswahl eines LDO-Reglers zu berücksichtigende Faktoren

Signalintegrität und Anwendungsempfindlichkeit: Konzentrieren Sie sich bei Vorgängen mit empfindlichen Analog- oder HF-Schaltkreisen auf geringes Rauschen und hohe PSRR-Eigenschaften.Diese Funktionen tragen dazu bei, die Signalklarheit zu bewahren, indem sie Störungen minimieren, die in Anwendungen wie Audioverarbeitung, drahtlosen Kommunikationsmodulen und Präzisionssensoren verwendet werden.

Überlegungen zum Spannungsabfall: Verwenden Sie LDO-Regler, wenn die Spannungsdifferenz zwischen Eingang und Ausgang gering bleibt (weniger als 1 V).Dieses Szenario tritt häufig bei Konfigurationen auf, bei denen die Eingangsspannung genau der gewünschten Betriebsspannung entspricht, was das Energiemanagement vereinfacht und unnötige Designkomplikationen vermeidet.

Wärmemanagement in Niedrigstromszenarien: In Designs mit minimalen Stromanforderungen, bei denen die Wärmeableitung ein zentraler Gesichtspunkt ist, bieten LDOs eine unkomplizierte und effiziente Lösung.Sie erzeugen Wärme proportional zum Spannungsabfall und zum Strom.Beispielsweise profitieren elektronische Wearables mit begrenztem Energiebudget von der Einfachheit, den kompakten Formen und dem geringen Energiebedarf von LDOs.

Platzsparende Designs: Bei der Bekämpfung räumlicher Einschränkungen glänzen LDO-Regler durch ihre geringe Größe und einfache Integration in enge Layouts.Geräte wie tragbare medizinische Geräte oder kompakte Unterhaltungselektronik machen sich oft den reduzierten PCB-Footprint von LDOs zunutze und sorgen so für ein Gleichgewicht zwischen Funktionalität und physischen Platzbeschränkungen.

Aspekte der Auswahl eines Abwärtswandlers

• Effizienz und thermische Leistung bei hoher Strombelastung

Abwärtswandler erweisen sich bei Anwendungen, die einen hohen Wirkungsgrad und ein robustes Wärmemanagement erfordern, als unschätzbar wertvoll.Diese Eigenschaften machen sie zu bevorzugten Lösungen für stromintensive Geräte wie Server, Automobilelektronik und Industriemaschinen, bei denen Energieeinsparung und Wärmeoptimierung von entscheidender Bedeutung sind.

• Bewältigung erheblicher Spannungsabfälle

Ein Abwärtswandler eignet sich hervorragend, wenn erhebliche Spannungsunterschiede (größer als 1 V) zwischen Eingang und Ausgang auftreten.Dies ist von entscheidender Bedeutung bei Systemen, die erhebliche Spannungsabsenkungen erfordern, wie z. B. die Umwandlung einer 12-V-Quelle zur Versorgung von 5-V-Logiksystemen, um einen reibungslosen Betriebsablauf sicherzustellen.

• Verlängerung der Batterielebensdauer

Bei batteriebetriebenen Geräten wie Laptops und Smartphones sorgen Abwärtswandler für einen geringeren Energieverbrauch, wodurch die Batterielebensdauer verlängert und der Komfort für Endbenutzer erhöht wird.Diese Funktionalität trägt dazu bei, die Laufzeit von Geräten zu maximieren, die auf Mobilität ausgelegt sind.

• Umgang mit Schaltgeräuschen und Layoutkomplexität

Designs, die Schaltgeräusche und komplizierte PCB-Layouts berücksichtigen können, sind ideale Kandidaten für Abwärtswandler.Trotz der Entstehung von Welligkeit und Rauschen setzen viele Anwendungen, wie z. B. Motorsteuerungen und LED-Treiber, Filter und Layoutoptimierung ein, um diesen Effekten wirksam entgegenzuwirken.Diese inhärenten Stärken machen Abwärtswandler äußerst anpassungsfähig für Systeme, die ihre Designfeinheiten erfüllen können.

Produktempfehlungen

LDO-Regulierungsbehörden

• Texas Instruments TPS7A0233PYCHR

Der TPS7A0233PYCHR von Texas Instruments ist eine bemerkenswerte Option für Anwendungen, die einen extrem niedrigen Ruhestrom erfordern, da er die Batterielebensdauer verlängert, indem er den Energieverbrauch im Leerlauf reduziert.Durch diese Funktion eignet es sich für batteriebetriebene Geräte, insbesondere für kompakte Designs, bei denen die Energieeffizienz direkten Einfluss auf die Zufriedenheit und Funktionalität hat.Bei Geräten, bei denen der Platz begrenzt ist, wie tragbare Elektronikgeräte und tragbare IoT-Systeme, sorgt das optimierte physische Profil für eine nahtlose Integration.Insbesondere der Einsatz in der medizinischen Sensortechnologie zeigt seine Fähigkeit, längere Betriebszyklen zu unterstützen und Störungen durch häufiges Aufladen der Batterie zu lindern.Dieser Regler bringt technische Präzision effektiv mit der praktischen Notwendigkeit einer minimalen Wartung in Einklang.

• Analoge Geräte LT3080EQ

Der Analog Devices LT3080EQ glänzt mit seinem einstellbaren Ausgang, der eine präzise Spannungskalibrierung ermöglicht, die auf verschiedene Systemspezifikationen abgestimmt ist.Diese Anpassungsfähigkeit vereinfacht das Schaltungsdesign, indem sie die Notwendigkeit zusätzlicher Komponenten reduziert, effiziente Layouts fördert und gleichzeitig eine robuste Rauschfilterung für überlegene Stabilität beibehält.Seine Fähigkeit zur Rauschunterdrückung ist ein entscheidender Vorteil bei Anwendungen, bei denen die Signalklarheit im Vordergrund steht, beispielsweise bei Audioverstärkungssystemen oder Kommunikationsmodulen.Während des fortgeschrittenen Prototypings demonstriert die Komponente kontinuierlich ihre Fähigkeit, die Signalintegrität in Hochfrequenzbetriebsszenarien zu bewahren, und bestätigt damit ihren Nutzen für professionelle Elektronik.Durch diese Leistung unterstützt es das Streben nach gleichbleibender Zuverlässigkeit und technologischer Verfeinerung in anspruchsvollen Anwendungsfällen.

Buck-Konverter

• Texas Instruments LM2596

Der Texas Instruments LM2596 bietet eine effiziente Abwärtswandlung und passt sich gut an moderate aktuelle Anforderungen in verschiedenen Anwendungen der Unterhaltungselektronik an.Durch die Unterstützung verschiedener Eingangsspannungsbereiche erweist es sich als anpassbar an eine Reihe von Geräten, darunter Fernseher und Smart-Home-Controller.Der LM2596 zeichnet sich durch Betriebszuverlässigkeit aus, die sich in niedrigeren Gerätetemperaturen und geringeren Anforderungen an das Wärmemanagement niederschlägt.Diese praktischen Vorteile unterstreichen seine Rolle als vielseitige Lösung für wirtschaftliche und dennoch effiziente Anwendungen.Die Benutzerfreundlichkeit des Konverters kommt bei denjenigen gut an, die ein Gleichgewicht zwischen Leistung und pragmatischem Design suchen.

• Analoge Geräte LTC3605

Der LTC3605 von Analog Devices nutzt ein synchrones Design, um das Einschwingverhalten zu verbessern und Stabilität für energieintensive Systeme wie Server oder industrielle Automatisierungsumgebungen zu bieten.Seine Wirksamkeit bei der Bewältigung abrupter Laständerungen macht es zu einer wichtigen Komponente für Szenarien, in denen die dynamische Leistung ein entscheidender Faktor ist.Beobachtungen aus Feldtests verdeutlichen den zuverlässigen Betrieb in Umgebungen mit aggressiven Leistungsanforderungen, einschließlich Robotersystemen und Motorantriebssteuerungen.Der LTC3605 zeichnet sich dadurch aus, dass er Spannungsabfälle und -einbrüche bei Betriebsstößen mildert und so eine gleichmäßige Stromversorgung auch unter starker Belastung gewährleistet.Diese Widerstandsfähigkeit untermauert seine Eignung für Anwendungen, bei denen die Aufrechterhaltung einer nahtlosen Funktionalität unter geschäftskritischen Bedingungen von Komponenten gefordert wird.

Abschluss

LDOs und Abwärtswandler erfüllen unterschiedliche, aber ergänzende Rollen bei der Leistungsregulierung.LDOs eignen sich am besten für Anwendungen mit geringem Rauschen, geringem Stromverbrauch und kleinen Spannungsunterschieden, während Abwärtswandler einen hohen Wirkungsgrad für größere Spannungsumwandlungen und höhere Lasten bieten.Jedes hat Kompromisse in Bezug auf Wärme, Effizienz und Designkomplexität.Der Artikel zeigt, dass die richtige Auswahl von Systemanforderungen wie Geräuschempfindlichkeit, Leistungspegel und Platzbeschränkungen abhängt.In vielen modernen Designs trägt die Kombination beider Lösungen dazu bei, ein Gleichgewicht zwischen Effizienz und sauberer, stabiler Ausgabe zu erreichen.

Häufig gestellte Fragen [FAQ]

1. Wann ist ein LDO effizienter als ein Abwärtswandler?

Ein LDO ist effizienter, wenn die Eingangsspannung nur geringfügig höher als die Ausgangsspannung ist.In diesem Fall ist der Spannungsabfall gering, sodass die Verlustleistung gering ist.Es wird auch in Anwendungen mit geringem Stromverbrauch und geräuschempfindlichen Anwendungen bevorzugt, bei denen Einfachheit und saubere Ausgabe wichtiger sind als Effizienz.

2. Wie berechne ich die LDO-Verlustleistung?

Die LDO-Verlustleistung wird anhand des Spannungsabfalls am Regler und des Ausgangsstroms berechnet.Die Formel lautet P

diss =(Vin−Vout)×Iout.Eine höhere Spannungsdifferenz oder ein höherer Strom erhöhen den Wärmeverlust.

3. Was verursacht Schaltgeräusche in Tiefsetzstellern?

Schaltgeräusche in Tiefsetzstellern werden durch das schnelle Ein- und Ausschalten des MOSFET verursacht.Dadurch entstehen schnelle Spannungs- und Stromänderungen, die elektromagnetische Störungen und Welligkeit im Ausgang erzeugen.

4. Können mehrere LDOs für mehr Effizienz bei langen Spannungsabfällen verwendet werden?

Die Verwendung mehrerer LDOs in Reihe verbessert die Effizienz nicht.Die Gesamtverlustleistung bleibt gleich, da der Spannungsabfall einfach auf die Stufen aufgeteilt wird.Es hilft zwar bei der Wärmeverteilung, aber nicht bei der Effizienz.

5. Wie relevant ist PSRR bei der Auswahl eines LDO für analoge Schaltkreise?

PSRR ist für analoge Schaltungen sehr wichtig, da es zeigt, wie gut der LDO Rauschen von der Eingangsversorgung unterdrücken kann.Ein hoher PSRR gewährleistet einen sauberen und stabilen Ausgang, der für empfindliche Anwendungen wie Audio, Sensoren und HF-Schaltkreise von entscheidender Bedeutung ist.
