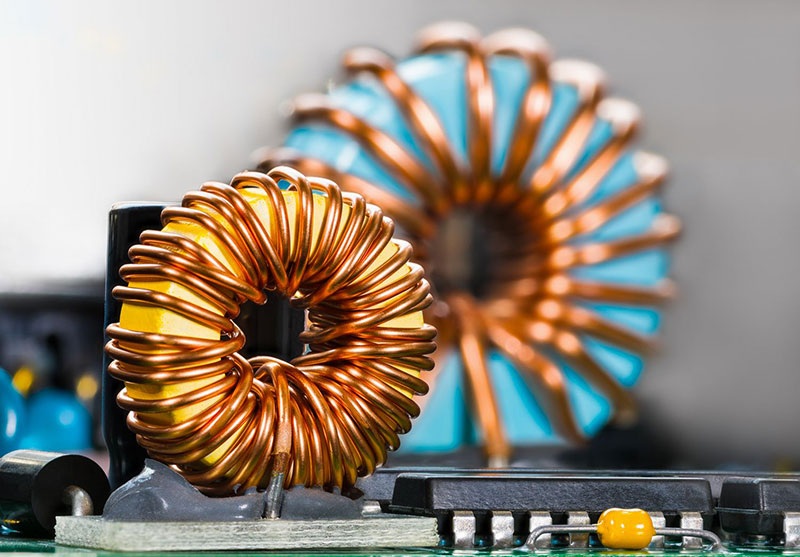

Induktoren erklärt: Typen, Arbeitsprinzipien, Formeln und Anwendungen

Induktoren sind passive elektronische Bauelemente, die Energie in einem Magnetfeld speichern und plötzliche Änderungen des Stroms widerstehen. Sie werden in Netzteilen, Filtern, Konvertern, RF-Schaltungen und Signalverarbeitungssystemen weit verbreitet eingesetzt. Dieser Artikel erklärt, wie Induktoren funktionieren, wie sie sich von Kondensatoren unterscheiden, ihre Symbole, Formeln, Typen, Schaltverhalten und reale Anwendungen.

Katalog

Was ist ein Induktor?

Ein Induktor ist ein grundlegendes elektronisches Bauelement, das normalerweise durch Wickeln eines leitenden Drahts in eine Spulenform hergestellt wird. Obwohl es manchmal einem Widerstand auf einer Leiterplatte ähnlich sieht, funktioniert es völlig anders.

Wie ein Induktor funktioniert

Wenn elektrischer Strom durch die Spule fließt, bewegt er sich nicht einfach durch den Draht. Während sich der Strom um jede Windung der Spule bewegt, erzeugt er ein Magnetfeld um den Leiter. Die von den einzelnen Windungen erzeugten Magnetfelder kombinieren sich und konzentrieren sich um die Spule, wodurch ein insgesamt stärkerer magnetischer Effekt entsteht.

Diese Fähigkeit, Energie in einem Magnetfeld zu erzeugen und zu speichern, verleiht dem Bauelement eine Eigenschaft, die als Induktivität bekannt ist. Aufgrund dieser Eigenschaft widersteht ein Induktor natürlichen plötzlichen Änderungen des Stromflusses. Wenn der Strom versucht, plötzlich zu steigen oder zu fallen, ändert sich das Magnetfeld um die Spule und erzeugt einen Effekt, der diese Änderung widersteht. Folglich neigt der Strom dazu, sich allmählicher zu ändern, anstatt sofort.

Warum Induktoren wichtig sind

Die Fähigkeit, plötzlichen Stromänderungen zu widerstehen, macht Induktoren in vielen elektronischen Systemen wertvoll. Sie werden häufig in Stromversorgungen eingesetzt, wo sie helfen, den Energiefluss zu regulieren, in Filterkreisen, wo sie unerwünschtes elektrisches Rauschen reduzieren, und in Signalverarbeitungsschaltungen, wo sie helfen, elektrische Signale zu formen und zu steuern.

Induktor vs Kondensator

Induktoren und Kondensatoren sind beide Energiespeicherbauelemente, die in elektronischen Schaltungen verwendet werden, aber sie speichern Energie in unterschiedlichen Formen und reagieren unterschiedlich auf elektrische Veränderungen. Ein Kondensator speichert Energie in einem elektrischen Feld, das zwischen seinen leitenden Platten entsteht, während ein Induktor Energie in einem Magnetfeld speichert, das um seine Spule erzeugt wird, wenn Strom durch ihn fließt. Obwohl beide Komponenten vorübergehend Energie speichern und freisetzen können, ist ihr Verhalten in einer Schaltung grundlegend unterschiedlich.

Wie sie auf elektrische Veränderungen reagieren

Der Hauptunterschied zwischen einem Induktor und einem Kondensator liegt darin, was jede Komponente widersteht. Ein Kondensator widersteht plötzlichen Änderungen der Spannung, während ein Induktor plötzlichen Änderungen des Stroms widersteht.

Wenn eine Spannung an einen Kondensator angelegt wird, sammelt sich elektrische Ladung auf seinen Platten und erzeugt ein elektrisches Feld, das Energie speichert. Wenn die Schaltungsspannung schnell steigt oder fällt, absorbiert oder gibt der Kondensator Ladung ab, um die Spannungsänderung zu verlangsamen. Dieses Verhalten macht Kondensatoren nützlich für die Spannungs-Glättung, Rauschunterdrückung und Stabilisierung von Stromversorgungen.

Wie gespeicherte Energie freigesetzt wird

Ein Induktor verhält sich anders, da er auf Änderungen des Stroms und nicht der Spannung reagiert. Wenn Strom durch die Spule fließt, entwickelt sich ein Magnetfeld um die Wicklung und speichert Energie. Wenn der Strom versucht, schnell zu steigen oder zu fallen, erzeugt das sich ändernde Magnetfeld eine Spannung, die der Änderung entgegenwirkt. Dieser Effekt hilft, plötzliche Stromvariationen zu begrenzen und einen gleichmäßigeren Stromfluss aufrechtzuerhalten. Infolgedessen werden Induktoren häufig in Gleichstromwandlern, Filtern und Energiespeichersystemen eingesetzt.

Der Unterschied wird auch offensichtlich, wenn gespeicherte Energie freigesetzt wird. In einem Kondensator fließt die gespeicherte Ladung aus den Platten, während sich das elektrische Feld zusammenzieht und die gespeicherte Energie wieder in den Stromkreis abgibt. In einem Induktor erzeugt das zusammenfallende Magnetfeld eine Spannung über der Spule, während der Strom abnimmt. Die Polarität dieser induzierten Spannung ist entgegengesetzt zu der Spannung, die ursprünglich den Strom erzeugt hat, was dazu führt, dass der Induktor die Verringerung des Stromflusses entgegenwirkt.

Wichtige Unterschiede auf einen Blick

Charakteristik	Kondensator	Induktor
Energiespeicherungsmethode	Elektrisches Feld	Magnetfeld
Primäre Reaktion	Reagiert auf Spannungsänderungen	Reagiert auf Stromänderungen
Widersteht	Plötzlichen Spannungsänderungen	Plötzlichen Stromänderungen
Energie Freisetzung	Durch Entladung der gespeicherten Ladung	Durch das Zusammenbrechen des Magnetfeldes
Häufige Anwendungen	Filtern, Spannungsbereinigung, Entkopplung	Leistungsumwandlung, Filtern, Energiespeicherung

Der wichtigste Unterschied ist, dass ein Kondensator plötzlichen Änderungen der Spannung widersteht, während ein Induktor plötzlichen Änderungen des Stroms widersteht. Ein Kondensator speichert Energie in einem elektrischen Feld, während ein Induktor Energie in einem Magnetfeld speichert. Diese grundlegenden Eigenschaften bestimmen, wie jedes Bauteil funktioniert und warum beide wichtige Rollen in modernen elektrischen Schaltungen spielen.

Induktorsymbole

Schaltpläne verwenden Symbole, um elektronische Bauteile in einer einfachen und leicht lesbaren Form darzustellen. Anstatt das tatsächliche physische Teil zu zeichnen, verwenden Ingenieure standardisierte Symbole, die die Funktion des Bauteils zeigen, während das Schema klar und organisiert bleibt. Das Induktorsymbol ist so gestaltet, dass es dem erkennbarsten Merkmal des Bauteils ähnelt, nämlich der gewickelten Drahtwicklung.

Grundlegendes Induktorsymbol

Das Standardsymbol für einen Induktor wird als eine Reihe von gekrümmten Schleifen oder Bögen dargestellt, die in einer Linie verbunden sind. Diese Schleifen repräsentieren die Drahtwicklungen, die zusammengewickelt sind, um die Spule zu bilden. Obwohl das Symbol viel einfacher ist als das reale Bauteil, bietet es eine schnelle visuelle Anzeige, dass das Gerät Energie durch ein Magnetfeld speichert, das durch den Stromfluss durch die Wicklung erzeugt wird.

Wenn man einen Schaltplan liest, identifiziert dieses spulenförmige Symbol sofort das Bauteil als Induktor. Die Anzahl der im Symbol gezeigten Schleifen ist in der Regel symbolisch und stellt nicht die tatsächliche Anzahl der Drahtwicklungen im physischen Bauteil dar.

Induktorsymbole mit magnetischen Kernen

Einige Induktoren sind mit einem magnetischen Kern gebaut, der sich innerhalb oder um die Spule befindet. Um diese Konstruktion darzustellen, enthalten die Schaltsymbole oft zwei parallele Linien, die neben dem Spulensymbol positioniert sind. Diese Linien zeigen an, dass die Wicklung nicht luftgewickelt ist und ein magnetisches Material vorhanden ist.

Der magnetische Kern hilft, das Magnetfeld zu konzentrieren und zu verstärken, das erzeugt wird, wenn Strom durch die Spule fließt. Da das Magnetfeld konzentrierter wird, kann der Induktor einen höheren Induktivitätswert erreichen, ohne eine große Erhöhung der Anzahl der Drahtwicklungen zu erfordern. Infolgedessen hat die Art des verwendeten Kerns einen direkten Einfluss auf die elektrischen Eigenschaften und die Leistung des Bauteils.

Warum das Kerndesign wichtig ist

Das Vorhandensein oder Fehlen der parallelen Linien liefert wichtige Informationen darüber, wie der Induktor konstruiert ist und wie er sich in einem Stromkreis verhalten wird. Ein luftgewickelter Induktor wird typischerweise nur mit dem Spulensymbol dargestellt, während ein Kern-Induktor die zusätzlichen parallelen Linien enthält. Diese visuelle Unterscheidung hilft Ingenieuren, den Bauteiltyp schnell zu identifizieren und seine erwartete Magnetfeldstärke, Induktivitätscharakteristika und Schaltungsleistung beim Überprüfen eines Schemas zu verstehen.

Wie ein Induktor funktioniert

Wie ein Magnetfeld erzeugt wird

Der Betrieb eines Induktors basiert auf einem einfachen elektrischen Prinzip: Immer wenn elektrischer Strom durch einen Leiter fließt, bildet sich ein Magnetfeld um diesen Leiter. Wenn Strom durch einen einzelnen geraden Draht fließt, ist das erzeugte Magnetfeld relativ schwach und verteilt sich über eine größere Fläche.

Um diesen magnetischen Effekt zu verstärken, wird der Draht zu einer Spule gewickelt. Während der Draht Drehung um Drehung gewickelt wird, überlappen sich die von jeder Schleife erzeugten magnetischen Felder mit den Feldern der benachbarten Schleifen. Diese magnetischen Felder verstärken einander und schaffen ein stärkeres und konzentrierteres magnetisches Feld um die Spule. Diese spulenförmige Anordnung wird allgemein als Solenoid bezeichnet.

Was passiert, wenn Spannung angelegt wird

Wenn eine Spannungsquelle an eine Induktivität angeschlossen wird, springt der Strom nicht sofort auf seinen Maximalwert. Stattdessen beginnt der Strom durch die Wicklung zu fließen und steigt nach und nach an. Gleichzeitig beginnt sich ein magnetisches Feld um die Spule zu bilden.

Während der Strom weiter ansteigt, wird das magnetische Feld ebenfalls stärker. Dieses wachsende magnetische Feld speichert Energie und verändert sich kontinuierlich während des Stromanstiegs. Das sich ändernde magnetische Feld erzeugt dann eine induzierte Spannung innerhalb derselben Spule. Nach Lenz' Gesetz ist die Richtung dieser induzierten Spannung immer so, dass sie die Veränderung, die sie erzeugt hat, entgegenwirkt.

Infolgedessen wirkt die induzierte Spannung gegen den Anstieg des Stroms, wenn dieser versucht, anzusteigen. Dieser gegensätzliche Effekt begrenzt, wie schnell der Strom steigen kann, selbst wenn eine Spannung über die Induktivität angelegt wird.

Warum der Strom allmählich schwankt

Dasselbe Prinzip gilt, wenn der Strom abnimmt. Wenn der Strom zu fallen beginnt, beginnt das magnetische Feld, das die Spule umgibt, zu kollabieren. Das kollabierende magnetische Feld erzeugt erneut eine induzierte Spannung, aber dieses Mal wirkt sie darauf, den bestehenden Stromfluss aufrechtzuerhalten.

Da die Induktivität kontinuierlich eine Spannung erzeugt, die plötzlichen Änderungen des Stroms entgegenwirkt, kann der Strom durch die Spule nicht sofort ansteigen oder abfallen. Stattdessen ändert er sich im Laufe der Zeit glatt und allmählich. Je größer die Induktivität, desto größer ist der Widerstand gegen plötzliche Stromänderungen.

Warum dieses Verhalten nützlich ist

Die Fähigkeit, plötzlichen Stromänderungen zu widerstehen, ist es, die Induktivitäten in vielen elektronischen Systemen wertvoll macht. Indem sie plötzliche Stromschwankungen verlangsamen, tragen Induktivitäten dazu bei, einen stabileren und kontrollierteren Fluss elektrischer Energie zu schaffen.

Aus diesem Grund werden Induktivitäten häufig zur Glättung von Strömen verwendet, bei der sie scharfe Stromvariationen reduzieren, und zur Filterung, wo sie helfen, unerwünschtes elektrisches Rauschen zu entfernen. Sie werden auch zur Energiespeicherung verwendet, indem sie vorübergehend Energie in einem magnetischen Feld speichern und sie bei Bedarf freigeben. In der Leistungselektronik und in Regelkreisen spielen Induktivitäten eine wichtige Rolle bei der Regulierung und Steuerung des Stromflusses und helfen, Schaltkreise effizienter und zuverlässiger zu betreiben.

Eine Induktivität messen

Die Leistung einer Induktivität wird durch ihre Induktivität beschrieben, die angibt, wie stark das Bauteil Änderungen des Stroms entgegenwirkt. Obwohl eine Induktivität funktioniert, indem sie ein magnetisches Feld erzeugt, ist es normalerweise nicht praktisch, das magnetische Feld direkt zu messen. Die Stärke des magnetischen Feldes hängt von der Menge des durch die Spule fließenden Stroms ab, sodass sich das Feld kontinuierlich ändern kann, wenn sich die Schaltungsbedingungen ändern.

Aus diesem Grund bewerten Ingenieure typischerweise eine Induktivität, indem sie ihr elektrisches Verhalten beobachten, anstatt ihr magnetisches Feld zu messen. Die nützlichste Eigenschaft ist die Spannung, die erzeugt wird, wenn der Strom durch die Spule sich ändert. Diese Beziehung bietet eine konsistente und praktische Möglichkeit, die Induktivität zu definieren.

Beziehung zwischen Spannung und Strom

Wenn der durch eine Induktivität fließende Strom zunimmt oder abnimmt, erzeugt das sich ändernde magnetische Feld um die Spule eine Spannung. Je schneller sich der Strom ändert, desto größer wird die erzeugte Spannung. Diese Beziehung wird durch die folgende Gleichung ausgedrückt:

Wo:

V = Spannung über der Induktivität

L = Induktivität

I = Strom

t = Zeit

dI/dt = Änderungsrate des Stroms in Bezug auf die Zeit

Diese Gleichung zeigt, dass die Spannung über einer Induktivität von zwei Faktoren abhängt: dem Wert der Induktivität und der Rate, mit der sich der Strom ändert. Wenn sich der Strom langsam ändert, ist die erzeugte Spannung relativ klein. Ändert sich der Strom schnell, wird die erzeugte Spannung viel größer.

Einheiten der Induktivität

Die Induktivität wird in Henry (H) gemessen. Diese Einheit ist nach Joseph Henry benannt, einem Wissenschaftler, dessen Arbeiten wesentlich zum Studium der elektromagnetischen Induktion beigetragen haben.

Ein Wert von einem Henry repräsentiert eine relativ große Menge an Induktivität. Aus diesem Grund werden die meisten Induktivitäten, die in elektronischen Geräten verwendet werden, unter Verwendung kleinerer Einheiten angegeben.

Zu den gängigen Einheiten der Induktivität gehören:

Millihenry (mH) = ein Tausendstel eines Henry (0,001 H)

Mikrohenry (µH) = ein Millionstel eines Henry (0,000001 H)

Nanohenry (nH) = ein Milliardstel eines Henry (0,000000001 H)

Kleine Signal- und Hochfrequenzschaltungen verwenden häufig Induktivitäten, die in Nanohenry (nH) oder Mikrohenry (µH) bewertet sind, während größere leistungsbezogene Anwendungen möglicherweise Millihenry (mH) oder höhere Werte verwenden.

Schätzung der Spuleninduktivität

Die Induktivität einer Spule wird durch ihre physikalische Konstruktion beeinflusst. Faktoren wie die Anzahl der Drahtwindungen, die Größe der Spule, das Kernmaterial und die Gesamtlänge der Spule beeinflussen alle den endgültigen Induktivitätswert.

Für eine einfache Spule kann die Induktivität mit der folgenden Gleichung geschätzt werden:

Wo:

• L = Induktivität

• μ = Permeabilität des Kernmaterials

• n = Anzahl der Windungen in der Spule

• a = Querschnittsfläche der Spule

• l = Länge der Spule

Faktoren, die die Induktivität beeinflussen

Jeder Teil der Gleichung hat einen direkten Einfluss auf den Induktivitätswert. Eine Erhöhung der Anzahl der Windungen (n) ermöglicht eine größere Wechselwirkung des Magnetfeldes zwischen den Spulenwicklungen, was die Induktivität erheblich erhöht. Da die Anzahl der Windungen in der Gleichung quadriert wird, kann sogar eine moderate Erhöhung der Windungen zu einer erheblichen Erhöhung der Induktivität führen.

Auch die Permeabilität des Kernmaterial (μ) spielt eine entscheidende Rolle. Materialien mit höherer Permeabilität konzentrieren den magnetischen Fluss effektiver, was zu einer größeren Induktivität als bei einem Luftkern-Design der gleichen Größe führt.

Die Querschnittsfläche (a) beeinflusst den Raum, der für den magnetischen Fluss zur Verfügung steht. Eine größere Fläche erhöht normalerweise die Induktivität. Im Gegensatz dazu verteilt eine Erhöhung der Spulenlänge (l) das Magnetfeld über eine längere Distanz, was dazu tendiert, die Induktivität zu verringern.

Durch Anpassung dieser physikalischen Eigenschaften können Ingenieure Induktivitäten mit den spezifischen Induktivitätswerten entwerfen, die für Filter-, Energie-speicher-, Energieumwandlungs- und Signalverarbeitungsanwendungen erforderlich sind.

Verschiedene Arten von Induktivitäten

Die Leistung einer Induktivität hängt nicht nur von der Anzahl der Windungen in ihrer Spule ab, sondern auch von dem Material, das sich innerhalb der Wicklung befindet. Wenn Strom durch die Spule fließt, entwickelt sich ein Magnetfeld darum. Die Eigenschaften dieses Magnetfeldes werden stark von dem Material beeinflusst, durch das der magnetische Fluss fließt.

Um die magnetische Effizienz zu verbessern, verwenden viele Induktivitäten einen Kern, der innerhalb der Spule platziert ist. Der Kern hilft, das Magnetfeld in einem kleineren Bereich zu konzentrieren, sodass höhere Induktivitätswerte erreicht werden können, ohne die Größe der Spule erheblich zu erhöhen oder mehr Drahtwindungen hinzuzufügen. Dies macht die Induktivität kompakter und effizienter.

Verschiedene Kernmaterialien erzeugen unterschiedliche elektrische und magnetische Eigenschaften. Die häufigsten Typen sind Luftkerninduktivitäten, Eisenkerninduktivitäten und Ferritkerninduktivitäten.

Luftkerninduktivitäten

Eine Luftkerninduktivität enthält kein festes magnetisches Material in ihrer Wicklung. Die Spule ist um eine nicht-magnetische Trägerstruktur gewickelt oder in einigen Fällen ist sie selbsttragend. Wenn Strom durch den Draht fließt, bildet sich das Magnetfeld und erstreckt sich durch die umgebende Luft.

Da Luft eine sehr niedrige magnetische Permeabilität hat, konzentriert sie den magnetischen Fluss nicht effektiv. Infolgedessen bieten Luftkerninduktivitäten typischerweise niedrigere Induktivitätswerte als Induktivitäten, die magnetische Kerne verwenden.

Die meisten Luftkerninduktivitäten haben Induktivitätswerte im Bereich von Mikrohenry (µH), oft unter 5 µH. Die relativ niedrige Induktivität ermöglicht es dem Strom, schnell auf sich ändernde elektrische Signale zu reagieren.

Ein weiterer Vorteil ist, dass Luft nicht magnetisch gesättigt werden kann. Dies ermöglicht es Luftkerninduktivitäten, eine stabile Leistung aufrechtzuerhalten, selbst wenn sie mit schnell wechselnden Hochfrequenzsignalen betrieben werden.

Aufgrund ihrer hervorragenden Hochfrequenzeigenschaften werden Luftkerninduktivitäten häufig in Hochfrequenzschaltungen, drahtlosen Kommunikationssystemen, Sendern, Empfängern und anderen hochfrequenten elektronischen Geräten eingesetzt.

Eisenkerninduktivitäten

Eine Eisenkerninduktivität verwendet Eisen als Material innerhalb der Spule. Wenn Strom durch die Wicklung fließt, wird das Magnetfeld innerhalb des Eisenkerns konzentriert.

Eisen hat eine viel höhere magnetische Permeabilität als Luft, wodurch es den magnetischen Fluss, der von der Spule erzeugt wird, lenken und verstärken kann. Dies führt zu einer signifikant höheren Induktivität als bei einer Luftkerninduktivität vergleichbarer Größe.

Da das Magnetfeld effektiver konzentriert wird, können Eisenkerninduktivitäten mehr magnetische Energie speichern und eine höhere Induktivität erreichen, ohne eine übermäßige Anzahl von Spulenwindungen zu benötigen.

Diese Induktivitäten werden im Allgemeinen in Anwendungen verwendet, bei denen hohe Induktivität wichtiger ist als Hochfrequenzleistung. Sie sind oft physisch größer, da sie häufig in niedrigfrequenten und leistungsstärkeren Schaltungen eingesetzt werden.

Eisenkerninduktivitäten sind häufig in Netzteilfiltern, Leitungsbehandlungsgeräten, Stromverteilungssystemen und Audiofrequenzschaltungen zu finden, wo hohe Induktivität und starke magnetische Kopplung erforderlich sind.

Ferritkerninduktivitäten

Eine Ferritkerninduktivität verwendet einen Kern, der aus Eisenoxid besteht, kombiniert mit keramikähnlichen Bindematerialien. Während der Herstellung wird das Ferritmaterial in die erforderliche Form gebracht, bevor der Draht darum gewickelt wird.

Ferritkerne sind typischerweise dunkelgrau oder schwarz und in vielen Formen erhältlich, darunter Stäbe, Zylinder, Toroide und spezielle Formen für elektronische Baugruppen.

Ein Hauptvorteil von Ferritmaterialien ist, dass ihre magnetischen Eigenschaften während der Produktion genau kontrolliert werden können. Durch die Anpassung der Materialzusammensetzung können Hersteller Ferritkerne für spezifische Frequenzbereiche und Schaltungsanforderungen optimieren.

Ferritkerne bieten eine starke magnetische Leistung und gleichzeitig relativ geringe Energieverluste bei höheren Frequenzen. Dies verleiht ihnen ein ausgezeichnetes Gleichgewicht zwischen Induktivität, kompakter Größe und Frequenzgang.

Eine Einschränkung ist die mechanische Festigkeit. Im Gegensatz zu Metallkernen ist Ferrit relativ spröde und kann brechen oder absplittern, wenn es übermäßiger Kraft, Schlag oder Montagebelastung ausgesetzt wird.

Aufgrund ihrer ausgewogenen elektrischen und magnetischen Eigenschaften werden Ferritkerninduktivitäten häufig in Schaltnetzteilen, elektronischen Filtern, Rauschunterdrückungsschaltungen, Kommunikationsgeräten, Computersystemen und vielen anderen modernen elektronischen Geräten eingesetzt.

Vergleich von Luftkern-, Eisenkern- und Ferritkerninduktivitäten

Der Hauptunterschied zwischen diesen Induktortypen besteht im Material, das verwendet wird, um das Magnetfeld zu lenken und zu konzentrieren. Dieses Kernmaterial beeinflusst direkt die Induktivität, die Betriebsfrequenz, die Größe, die Energie-speicherkapazität und die Gesamtleistung der Schaltung.

Typ	Frequenzbereich	Induktivität	Vorteile	Häufige Anwendungen
Luftkerninduktivität	Hohe Frequenz	Niedrig, typischerweise im µH-Bereich	Keine magnetische Sättigung, geringe Kernverluste, hervorragende Hochfrequenzleistung	RF-Schaltungen, Sender, Empfänger, drahtlose Kommunikationssysteme
Eisenkerninduktivität	Niedrig bis mittel Frequenz	Hoch	Hohe Induktivität, starke Magnetfeldkonzentration, hohe Energiespeicherfähigkeit	Netzteile, Leistungsfilter, Leitungsbehandlungsgeräte, Audiofrequenzschaltungen
Ferritkerninduktivität	Mittel bis hoch Frequenz	Mäßig bis hoch	Gutes Gleichgewicht von Induktivität, kompakter Größe und Frequenzleistung mit relativ geringen Verlusten	SMPS, elektronische Filter, Rauschunterdrückungsschaltungen, Kommunikationsgeräte, Computersysteme

Luftkerninduktivitäten bieten relativ niedrige Induktivität, bieten jedoch hervorragende Hochfrequenzleistung und vollständige Immunität gegenüber magnetischer Sättigung. Diese Eigenschaften machen sie gut geeignet für RF- und Kommunikationsschaltungen.

Eisenkerninduktivitäten bieten eine viel höhere Induktivität und stärkere Magnetfeldkonzentration, was sie für Anwendungen mit niedrigeren Frequenzen und Leistungsanforderungen geeignet macht, bei denen eine höhere Energiespeicherung erforderlich ist.

Ferritkerninduktivitäten bieten einen Ausgleich zwischen beiden. Sie bieten eine höhere Induktivität als Luftkernentwürfe und behalten gleichzeitig gute Hochfrequenzleistung und relativ geringe Verluste bei. Diese Kombination von Eigenschaften macht Ferritkerninduktivitäten zu einem der am häufigsten verwendeten Induktortypen in modernen Elektronik.

Die Auswahl des geeigneten Kernmaterials ist ein wichtiger Teil des Induktordesigns, da es sowohl die elektrische Leistung des Bauteils als auch das Verhalten der Gesamtbeschaltung beeinflusst.

Induktivitäten in Serie und Parallel

In vielen elektronischen Schaltungen kann eine einzelne Induktivität möglicherweise nicht den genauen Induktivitätswert bieten, der erforderlich ist. Um eine bestimmte Induktivität zu erreichen, können zwei oder mehr Induktivitäten miteinander verbunden werden. Die resultierende Induktivität hängt davon ab, ob die Induktivitäten in Serie oder parallel geschaltet sind.

Die Kombinationsregeln für Induktivitäten sind entgegengesetzt zu denen, die für Kondensatoren verwendet werden. Induktivitäten in Serie zu verbinden, erhöht die Gesamtinduktivität, während das parallele Verbinden die Gesamtinduktivität verringert.

Diese Beziehungen zu verstehen ist wichtig beim Entwerfen von Schaltungen, Auswählen von Bauteilen oder Ersetzen von nicht verfügbaren Induktivitäten durch äquivalente Kombinationen.

Serienverbindungen

Eine Serienverbindung wird gebildet, indem das Ende einer Induktivität direkt mit dem Anfang der nächsten verbunden wird. Diese Anordnung schafft einen einzigen Strompfad, was bedeutet, dass derselbe Strom durch jede Induktivität in der Schaltung fließt.

Wenn Strom durch jede Spule fließt, entwickelt jede Induktivität ihr eigenes Magnetfeld und trägt zur Gesamtheit des Widerstands gegen Änderungen des Stroms bei. Da diese induktiven Effekte sich addieren, wird die gesamte Induktivität größer als jede einzelne Induktivität in der Reihenschaltung.

Die gesamte Induktivität von in Serie geschalteten Induktivitäten wird berechnet, indem ihre individuellen Induktivitätswerte addiert werden:

L=L₁​+L₂​+⋯+Lₙ​

Wo:

• L ist die gesamte Induktivität

• L₁, L₂, ... Lₙ sind die individuellen Induktivitätswerte

Zum Beispiel, nehmen wir an, ein Schaltkreis enthält eine 10 µH Induktivität und eine 15 µH Induktivität, die in Serie verbunden sind.

Die gesamte Induktivität ist:

• L = 10 µH + 15 µH

• L = 25 µH

Die kombinierte Induktivität beträgt daher 25 µH.

Da Serienverbindungen die gesamte Induktivität erhöhen, werden sie häufig verwendet, wenn ein höherer Induktivitätswert erforderlich ist, als eine einzelne verfügbare Komponente liefern kann.

Parallelschaltungen

Eine Parallelschaltung wird gebildet, indem ein Terminal jeder Induktivität mit einem gemeinsamen Punkt verbunden wird und die verbleibenden Terminals mit einem anderen gemeinsamen Punkt verbunden werden. Diese Anordnung schafft mehrere Strompfade durch den Schaltkreis.

Wenn der Strom das parallele Netzwerk erreicht, teilt er sich auf die verfügbaren Äste auf. Da der Strom zwischen mehreren Induktivitäten geteilt wird, wird der gesamte induktive Effekt, der vom Schaltkreis wahrgenommen wird, kleiner als die Induktivität irgendeines einzelnen Zweigs.

Die gesamte Induktivität von parallel geschalteten Induktivitäten wird mithilfe der reziproken Beziehung berechnet:

Wo:

• L ist die gesamte Induktivität

• L₁, L₂, ... Lₙ sind die individuellen Induktivitätswerte

Diese Gleichung ähnelt der Methode zur Berechnung des Ersatzwiderstands von parallel geschalteten Widerständen.

Zum Beispiel, betrachten wir zwei Induktivitäten, die jeweils mit 10 µH bewertet sind und parallel verbunden sind.

Anwendung der Formel:

Die äquivalente Induktivität beträgt 5 µH.

Dieses Beispiel zeigt, dass das Verbinden identischer Induktivitäten in Parallel die gesamte Induktivität auf einen Wert reduziert, der niedriger ist als die einer einzelnen Induktivität.

Serien- vs. Parallelvergleich

Die Verbindungsart beeinflusst direkt die gesamte Induktivität, die vom Schaltkreis wahrgenommen wird.

Wenn Induktivitäten in Serie geschaltet werden, fließt derselbe Strom durch jede Komponente und die individuellen Induktivitätswerte addieren sich, was eine größere Gesamteinduktivität ergibt.

Wenn Induktivitäten parallel geschaltet werden, wird der Strom auf mehrere Pfade aufgeteilt und die äquivalente Induktivität nimmt ab, was eine kleinere Gesamteinduktivität zur Folge hat.

Verbindungstyp	Stromfluss	Einfluss auf die gesamte Induktivität
Serie	Derselbe Strom fließt durch alle Induktivitäten	Gesamteinduktivität erhöht sich
Parallel	Strom teilt sich auf mehrere Äste auf	Gesamteinduktivität verringert sich

Aufgrund dieser Eigenschaften können Induktivitätswerte angepasst werden, indem mehrere Induktivitäten kombiniert werden, was größere Flexibilität in Filter-Schaltungen, Stromversorgungen, Energiespeichersystemen und Anwendungen zur Signalverarbeitung bietet.

Nützliche Induktivitätsformeln

Induktivitäten speichern Energie, steuern Änderungen des Stroms und beeinflussen den Fluss von Wechselstrom (AC). Mehrere wichtige Formeln beschreiben diese Verhaltensweisen und helfen, vorherzusagen, wie eine Induktivität in einem Schaltkreis funktionieren wird.

Das Verständnis des Zwecks jeder Formel ist oft wertvoller als das Auswendiglernen. Jede Gleichung repräsentiert einen physikalischen Prozess, der im Inneren der Spule auftritt, während Strom fließt, sich über die Zeit ändert oder mit AC-Signalen interagiert.

Energie, die in Induktivitäten gespeichert ist

Wenn Strom durch eine Induktivität fließt, bildet sich ein Magnetfeld um die Spule. Wenn der Strom ansteigt, wird das Magnetfeld stärker und speichert Energie.

Diese Energie wird nicht im Leiter selbst gespeichert. Stattdessen wird sie im Magnetfeld, das die Spule umgibt, gespeichert. Wenn der Strom sinkt oder die Stromquelle entfernt wird, kollabiert das Magnetfeld und gibt die gespeicherte Energie an den Schaltkreis zurück.

Die Menge an gespeicherter Energie wird mithilfe der folgenden Gleichung berechnet:

Wo:

• E = gespeicherte Energie (Joule)

• L = Induktivität (Henry)

• I = Strom (Ampere)

Diese Gleichung zeigt, dass die gespeicherte Energie sowohl von dem Induktivitätswert als auch vom Strom abhängt, der durch die Spule fließt. Der Stromtermin ist quadriert, was bedeutet, dass selbst eine kleine Erhöhung des Stroms einen viel größeren Anstieg der gespeicherten Energie erzeugen kann.

Zum Beispiel speichert eine 20 µH Induktivität mit 5 A Strom:

Dies entspricht 0,25 mJ (Millijoule). Obwohl diese Energiemenge relativ gering ist, reicht sie für viele elektronische Anwendungen wie Schaltnetzteile und Energieumwandlungsschaltungen aus.

Spannung und Stromänderungsbeziehung

Der Strom durch eine Induktivität kann sich nicht sofort ändern. Wenn eine Spannung über die Spule angelegt wird, beginnt der Strom allmählich zu steigen, während sich das magnetische Feld um die Wicklung aufbaut.

Die Geschwindigkeit, mit der sich der Strom ändert, hängt von zwei Faktoren ab:

• Die angelegte Spannung

• Der Induktivitätswert

Diese Beziehung wird durch:

oder gleichwertig,

Wo:

• V = angelegte Spannung

• L = Induktivität

• I = Strom

• t = Zeit

Eine größere angelegte Spannung bewirkt, dass sich der Strom schneller ändert, da eine stärkere elektrische Kraft den Strom durch den Stromkreis drückt.

Eine größere Induktivität hat den gegenteiligen Effekt. Die stärkere magnetische Wechselwirkung innerhalb der Spule erzeugt größeren Widerstand gegen Stromänderungen, wodurch sich der Strom langsamer erhöht oder verringert.

Zum Beispiel, wenn eine konstante Spannung über eine Induktivität angelegt wird, steigt der Strom mit einer konstanten Rate, anstatt sofort seinen Endwert zu erreichen. Dieses vorhersehbare Verhalten ist extrem nützlich in Stromregelungsschaltungen, Motorantrieben und Stromumwandlungssystemen.

Induktive Reaktanz und AC-Impedanz

In Gleichstromkreisen (DC) widersteht eine Induktivität hauptsächlich Änderungen des Stroms. In Wechselstromkreisen (AC) steigt und fällt der Strom ständig, während sich die Wellenform ändert.

Da sich der Strom kontinuierlich ändert, erzeugt die Induktivität kontinuierlich eine entgegenwirkende Spannung. Dieser Widerstand gegen AC-Strom wird als induktive Reaktanz bezeichnet.

Die induktive Reaktanz wird mit folgender Formel berechnet:

XL​=2πfL

Wo:

• Xₗ = induktive Reaktanz (Ohm)

• f = Frequenz (Hertz)

• L = Induktivität (Henry)

Diese Gleichung zeigt, dass die induktive Reaktanz direkt mit der Frequenz ansteigt.

Bei niedrigen Frequenzen ändert sich der Strom relativ langsam, sodass die Induktivität weniger Widerstand gegen den Stromfluss bietet. Mit steigender Frequenz ändert sich die Richtung des Stroms schneller, und die Induktivität erzeugt eine stärkere entgegenwirkende Spannung. Dies erhöht die Reaktanz und erschwert den Fluss von AC-Strom.

Zum Beispiel kann eine Induktivität bei einem Niedrigfrequenzsignal sehr wenig Wirkung haben, während sie ein Hochfrequenzsignal, das durch denselben Stromkreis fließt, erheblich einschränkt.

Warum induktive Reaktanz wichtig ist

Da die induktive Reaktanz mit der Frequenz ansteigt, werden Induktivitäten häufig in Filtern, Rauschunterdrückungsschaltungen und Kommunikationssystemen eingesetzt. Sie können unerwünschte Hochfrequenzsignale blockieren, während niedrigfrequente Signale oder Gleichstrom (DC) leichter hindurchgelassen werden.

Dieses frequenzabhängige Verhalten ist eines der wichtigsten Merkmale von Induktivitäten und grundlegend für das Funktionieren vieler moderner elektronischer Schaltungen.

Zusammenfassung der wichtigsten Formeln

Die folgenden Formeln beschreiben die wichtigsten elektrischen Eigenschaften einer Induktivität:

Energie, die in einem Magnetfeld gespeichert ist

Diese Formel berechnet die in dem magnetischen Feld der Induktivität gespeicherte Energie.

Änderungsrate des Stroms

Diese Formel beschreibt, wie eine Induktivität Änderungen des Stroms widersteht.

Induktive Reaktanz

Diese Formel bestimmt, wie stark eine Induktivität den AC-Strom bei einer gegebenen Frequenz widersteht.

Zusammen erklären diese Gleichungen, wie Induktivitäten Energie speichern, Stromänderungen steuern und auf Wechselstromsignale reagieren, wodurch sie unverzichtbare Komponenten in der Leistungselektronik, Filtersystemen, Kommunikationseinrichtungen und zahllosen anderen elektronischen Anwendungen sind.

Verhalten von Induktivitäten in Schaltungen

Das Verhalten einer Induktivität hängt davon ab, ob der durch sie fließende Strom konstant oder ständig wechselnd ist. Da Induktivitäten auf Änderungen im Strom reagieren, verhalten sie sich unterschiedlich in Gleichstrom- (DC) und Wechselstromkreisen (AC).

Induktivitäten in DC-Schaltungen

Wenn zum ersten Mal Spannung an einen DC-Kreis angelegt wird, beginnt der Strom von null zu steigen. Während dieser kurzen Zeit erzeugt die Induktivität eine Spannung, die dem Anstieg des Stroms entgegenwirkt. Dieser Effekt verlangsamt die Rate, mit der der Strom durch die Spule ansteigt.

Mit der Zeit erreicht der Strom allmählich einen stabilen Wert und hört auf, sich zu ändern. Sobald der Strom konstant wird, wird das magnetische Feld um die Spule ebenfalls stabil. Da eine Induktivität nur Änderungen des Stroms entgegenwirkt, gibt es keine Veränderungen mehr, gegen die sie widerstehen könnte.

Unter stationären DC-Bedingungen verhält sich die Induktivität fast wie ein kurzes Stück Draht, sodass der Strom mit sehr wenig Widerstand fließen kann. In praktischen Schaltungen besteht jedoch immer noch ein kleiner Widerstand, da die Wicklung aus echtem Draht besteht, aber der induktive Effekt wird vernachlässigbar.

Induktivitäten in AC-Schaltungen

Induktivitäten werden in Schaltungen, in denen sich der Strom ständig ändert, wesentlich signifikanter. In einem Wechselstromkreis steigt, fällt und kehrt der Strom ständig um. Während dies geschieht, dehnt sich das Magnetfeld um die Spule wiederholt aus und zieht sich zusammen.

Jede Änderung des Magnetfeldes erzeugt eine entgegenwirkende Spannung innerhalb der Wicklung. Da sich der Strom während des Wechselstrombetriebs ständig ändert, ist dieser entgegenwirkende Effekt kontinuierlich vorhanden.

Der Widerstand, den eine Induktivität dem Wechselstrom entgegensetzt, wird als induktive Reaktanz bezeichnet. Im Gegensatz zu gewöhnlichem Widerstand hängt die induktive Reaktanz sowohl von der Frequenz als auch von der Induktivität ab. Mit zunehmender Frequenz ändert sich der Strom schneller, wodurch die Induktivität eine stärkere entgegenwirkende Spannung erzeugt.

Infolgedessen erfahren Signale mit höherer Frequenz größeren Widerstand, während Signale mit niedrigerer Frequenz auf weniger Widerstand stoßen.

Die Beziehung wird ausgedrückt durch:

Xₗ = 2πfL

Wo:

• Xₗ = induktive Reaktanz (Ω)

• f = Frequenz (Hz)

• L = Induktivität (H)

Diese Gleichung zeigt, dass die Reaktanz direkt mit sowohl Frequenz als auch Induktivität zunimmt.

Warum Frequenz wichtig ist

Der Effekt der Frequenz kann verstanden werden, indem zwei Wechselstromsignale verglichen werden, die an dieselbe Induktivität angelegt werden. Ein Signal arbeitet bei niedriger Frequenz, während das andere bei einer viel höheren Frequenz arbeitet.

Ein Niedrigfrequenzsignal verursacht, dass sich das Magnetfeld relativ langsam ändert. Da sich das Feld allmählich ändert, bleibt die induzierte entgegengesetzte Spannung gering, was es dem Strom ermöglicht, leichter durch die Induktivität zu fließen.

Ein Hochfrequenzsignal zwingt das Magnetfeld, sich viel schneller auszudehnen und zusammenzuziehen. Dies erzeugt eine größere entgegengesetzte Spannung, wodurch es schwieriger wird, dass der Strom fließt.

Da die induktive Reaktanz mit der Frequenz zunimmt, reagieren Induktivitäten natürlich unterschiedlich auf Niedrigfrequenz- und Hochfrequenzsignale. Dieses frequenzabhängige Verhalten ist die Grundlage für viele Filter- und Signalsteuerungsfunktionen.

Häufige Schaltungsfunktionen

Die Fähigkeit einer Induktivität, sich gegen sich ändernden Strom zu widersetzen, ermöglicht es ihr, mehrere wichtige Funktionen in elektronischen Schaltungen auszuführen.

In Netzteilen helfen Induktivitäten, den Stromfluss zu glätten und unerwünschte Wellen zu reduzieren. Indem sie plötzlichen Stromschwankungen widerstehen, tragen sie zu einem stabileren Betriebsverlauf der Schaltung bei.

Induktivitäten werden auch häufig zum Glätten des Stroms und zur Energieübertragung in Schaltungen eingesetzt, in denen ein kontrollierter Stromfluss wichtig ist. Energie kann vorübergehend im Magnetfeld gespeichert und bei Bedarf freigegeben werden, um einen konsistenten Betrieb während Schaltvorgängen aufrechtzuerhalten.

In Hochpassfiltern tragen Induktivitäten zu frequenzselektiven Netzwerken bei, die Niedrigfrequenzsignalbestandteile reduzieren, während höhere Frequenzsignale erhalten bleiben. Ihre frequenzabhängige Reaktanz hilft, den Signalfluss im Filter zu steuern.

In Tiefpassfiltern ermöglichen Induktivitäten, dass Gleichstrom und Niedrigfrequenzsignale leichter hindurchfließen, während sie zunehmend höheren Frequenzkomponenten widerstehen. Diese Eigenschaft hilft, unerwünschtes hochfrequentes Rauschen und Störungen zu reduzieren.

Induktivitäten werden auch in Signalaufbereitungs-Schaltungen eingesetzt, wo sie helfen, elektrische Signale zu formen, Rauschen zu unterdrücken und die allgemeine Signalqualität vor weiterer Verarbeitung zu verbessern.

Diese Funktionen sind möglich, weil sich eine Induktivität unterschiedlich auf verschiedene Frequenzen und sich ändernde Strombedingungen verhält.

Zusammenfassung des Verhaltens von Induktivitäten

Eine Induktivität verhält sich unterschiedlich, je nach Art des durch sie fließenden Stroms. In einem Gleichstromkreis widersetzt sie sich anfangs Änderungen des Stroms, verhält sich jedoch schließlich fast wie ein kurzer Leiter, sobald der Strom einen stabilen Wert erreicht. In einem Wechselstromkreis widersetzt sie sich kontinuierlich dem sich ändernden Strom, und dieser Widerstand steigt mit zunehmender Frequenz.

Aufgrund dieses frequenzabhängigen Verhaltens spielen Induktivitäten eine wichtige Rolle bei der Stromkontrolle, Filterung, Signalaufbereitung, Energieumwandlung und Energiespeicherschaltungen. Ihre Fähigkeit, unterschiedlich auf sich ändernde elektrische Bedingungen zu reagieren, macht sie zu einem der am häufigsten verwendeten Komponenten in modernen Elektronik.

Induktivitäten in der Praxis

Induktivitäten werden in einer Vielzahl von elektronischen Geräten und elektrischen Systemen verwendet. Ihre Fähigkeit, Energie in einem Magnetfeld zu speichern, plötzlichen Änderungen des Stroms zu widerstehen und unterschiedlich auf verschiedene Frequenzen zu reagieren, macht sie in der Energieumwandlung, Filterung, Signalverarbeitung und Kommunikationstechnik wertvoll.

Ein Induktor besteht typischerweise aus Kupferdraht, der zu einer Spule gewickelt ist, häufig um einen magnetischen Kern wie Eisen oder Ferrit. Aufgrund dieser Konstruktion sind Induktoren im Allgemeinen größer und schwerer als viele andere passive Komponenten mit ähnlichen elektrischen Bewertungen. Die Verwendung von Kupferwicklungen und magnetischen Materialien kann auch die Herstellungskosten erhöhen.

Trotz dieser Einschränkungen bieten Induktoren elektrische Eigenschaften, die mit anderen Komponenten nur schwer zu erreichen sind, wodurch sie in vielen elektronischen Designs unverzichtbar sind.

Leistungselektronik und Schaltstromversorgungen

Eine der häufigsten Anwendungen von Induktoren ist in der Leistungselektronik und in Schaltstromversorgungen (SMPS). In diesen Schaltungen schalten elektronische Schalter wiederholt ein und aus, was dazu führt, dass der Strom schnell schwankt. Diese schnellen Änderungen können Welligkeit, elektrisches Geräusch und Instabilität einführen.

Ein Induktor hilft, die Rate zu kontrollieren, mit der sich der Strom ändert. Wenn der Strom steigt oder fällt, entwickelt oder kollabiert das Magnetfeld im Induktor und erzeugt eine entgegengesetzte Spannung, die den Übergang verlangsamt. Dies führt zu einem gleichmäßigerem Stromfluss und verbessert die Gesamtstabilität der Schaltung.

Induktoren werden oft zusammen mit Kondensatoren verwendet, um Filternetzwerke zu bilden. Der Induktor reduziert schnelle Stromschwankungen, während der Kondensator Spannungsschwankungen glättet. Gemeinsam helfen sie, Welligkeit zu reduzieren, Geräusche zu unterdrücken und die Energiequalität zu verbessern.

Aus diesen Gründen werden Induktoren häufig in Gleichstromversorgungen, Schaltstromversorgungen, Spannungsreglern, DC-DC-Wandlern und anderen Energieumwandlungssystemen eingesetzt.

RF- und Kommunikationssysteme

Induktoren sind auch wichtige Komponenten in Funkfrequenz- und Kommunikationsgeräten. In diesen Anwendungen besteht ihre Hauptfunktion in der Frequenzkontrolle, nicht in der Leistungsglättung.

Durch die Kombination eines Induktors mit einem Kondensator kann ein Resonanzkreis entstehen. Diese Schaltungen werden verwendet, um spezifische Frequenzen innerhalb von Kommunikationssystemen auszuwählen, zu erzeugen oder zu filtern.

Induktoren sind häufig in Rundfunkgebern, Rundfunkempfängern, drahtlosen Kommunikationsgeräten, RF-Verstärkern, Antennen und Signalverarbeitungsschaltungen zu finden. Ihr frequenzabhängiges Verhalten ermöglicht es Kommunikationssystemen, gewünschte Signale zu isolieren, während Störungen durch unerwünschte Frequenzen verringert werden.

LC-Resonanz und Frequenzauswahl

Eine gängige Verwendung von Induktoren in Kommunikationssystemen ist der LC-Resonanzkreis, auch bekannt als Tankkreis. In dieser Anordnung tauschen ein Induktor und ein Kondensator wiederholt Energie aus.

Der Kondensator speichert Energie in einem elektrischen Feld, während der Induktor Energie in einem magnetischen Feld speichert. Während die Energie zwischen diesen beiden Komponenten hin und her transferiert wird, wird ein oszillierendes elektrisches Signal erzeugt.

Der Schaltkreis reagiert von Natur aus am stärksten auf eine bestimmte Frequenz, die als Resonanzfrequenz bekannt ist. Diese Frequenz hängt sowohl von den Induktivitäts- als auch von den Kapazitätswerten im Schaltkreis ab.

Die Resonanzfrequenz wird berechnet mit:

Wo:

• f = Resonanzfrequenz (Hz)

• L = Induktivität (H)

• C = Kapazität (F)

Eine Erhöhung der Induktivität oder Kapazität senkt die Resonanzfrequenz, während eine Verringerung eines dieser Werte sie anhebt.

Dieses Prinzip wird häufig in Radiotuning-Schaltungen, Oszillatoren, frequenzselektiven Filtern, drahtlosen Kommunikationssystemen und Signalgebern verwendet. Durch Einstellen der Induktivität oder Kapazität kann ein Schaltkreis auf eine gewünschte Frequenz abgestimmt werden, während andere Frequenzen zurückgewiesen werden.

alltägliche Anwendungen

Obwohl Induktoren oft in technischen Begriffen besprochen werden, sind sie in vielen alltäglichen Produkten und elektronischen Systemen zu finden.

mobile Geräte nutzen Miniatur-Induktoren in Energiemanagementschaltungen zur Regelung der Spannungen und zur Verbesserung der Energieeffizienz der Batterien.

Ladegeräte und Netzadapter verwenden Induktoren in Schaltstromversorgungen, um elektrische Energie effizient umzuwandeln, während sie Geräusche und Welligkeit reduzieren.

Radios und Audioanlagen sind auf Induktoren für die Frequenzabstimmung, das Filtern und die Signalwahl angewiesen.

Netzwerkausrüstungen, einschließlich Router, Switches und Kommunikationshardware, verwenden Induktoren zur Unterdrückung von Geräuschen, zum Filtern von Signalen und zur Unterstützung stabiler Energieabgabe.

Automobilelektronik integriert Induktoren in Leistungswandler, Zündsysteme, Sensorsysteme, Infotainmentsysteme und Energiemanagementsysteme von Elektrofahrzeugen.

Diese Anwendungen zeigen, wie Induktoren sowohl die Leistungssteuerung als auch die Signalverarbeitung in einer Vielzahl von Verbraucher-, Industrie- und Verkehrstechnologien unterstützen.

Aufgrund ihrer Fähigkeit, Energie zu speichern, den Stromfluss zu steuern, Signale zu filtern und frequenzselektive Schaltungen zu unterstützen, bleiben Induktivitäten eine der wichtigsten Komponenten in der modernen Elektronik. Von mobilen Geräten und Ladegeräten über Netzteile, Kommunikationssysteme und Automobil-Elektronik erfüllen Induktivitäten Funktionen, die dazu beitragen, dass elektronische Geräte zuverlässig und effizient arbeiten.

Schlussfolgerung

Induktivitäten sind wichtig, weil sie helfen, den Stromfluss zu steuern, magnetische Energie zu speichern, Rauschen zu filtern und Leistungsschaltungen zu stabilisieren. Ihre Leistung hängt vom Induktivitätswert, dem Kernmaterial, der Frequenz, der Strombewertung und der Schaltungsanordnung ab. Das Verständnis des Verhaltens von Induktivitäten erleichtert die korrekte Verwendung in Filtern, Stromwandlern, Transformatoren, RF-Systemen und vielen elektronischen Designs.

Häufig gestellte Fragen [FAQ]

1. Warum widerstehen Induktivitäten plötzlichen Änderungen des Stroms, anstatt den Strom vollständig zu blockieren?

Eine Induktivität stoppt den Stromfluss nicht; sie wehrt schnelle Änderungen des Stroms ab, indem sie eine entgegenwirkende Spannung durch ihr Magnetfeld erzeugt. Wenn der Strom zu steigen oder zu sinken beginnt, induziert das sich ändernde Magnetfeld um die Spule eine Spannung, die dieser Änderung entgegenwirkt. Dieses Verhalten zwingt den Strom, allmählich zu steigen oder zu fallen, anstatt sofort. Je größer die Induktivität, desto stärker wird dieser Widerstand, wodurch Induktivitäten für das Glätten von Strömen, Filtern und Energie-Kontrollanwendungen wertvoll sind.

2. Warum hat das Kernmaterial so einen signifikanten Einfluss auf die Leistung einer Induktivität?

Das Kernmaterial bestimmt, wie effektiv der magnetische Fluss innerhalb der Spule konzentriert wird. Luftspulen bieten hervorragende Hochfrequenzleistung, jedoch relativ niedrige Induktivität, da Luft eine geringe magnetische Permeabilität hat. Eisenkerne erhöhen die Induktivität und die Energiespeicherkapazität erheblich, indem sie den magnetischen Fluss effizienter konzentrieren. Ferritkerne bieten einen Kompromiss zwischen hoher Induktivität und geringen Verlusten bei höheren Frequenzen, wodurch sie in modernen Netzteilen und Kommunikationsgeräten verbreitet sind. Infolgedessen beeinflusst die Auswahl des Kerns direkt den Induktivitätswert, die Frequenzantwort, die Größe und die Gesamtschaltungseigenschaften.

3. Warum nimmt die induktive Reaktanz zu, wenn die Frequenz des Signals steigt?

Die induktive Reaktanz nimmt mit der Frequenz zu, da Signale höherer Frequenz den Strom zwingen, die Richtung schneller zu ändern. Jedes Mal, wenn sich der Strom ändert, erzeugt die Induktivität eine entgegenwirkende Spannung durch elektromagnetische Induktion. Mit zunehmender Frequenz treten diese Änderungen häufiger auf, wodurch der entgegenwirkende Effekt stärker wird. Das bedeutet, dass Niedrigfrequenzsignale leichter durch eine Induktivität hindurchgehen, während Hochfrequenzsignale auf größeren Widerstand stoßen. Dieses frequenzabhängige Verhalten ist grundlegend für Filter, Kommunikationsschaltungen und Systeme zur Rauschreduzierung.

4. Warum sind Induktivitäten in Schaltnetzteil und Leistungskonversionsschaltungen unverzichtbar?

Schaltnetzteile arbeiten, indem sie den Strom schnell ein- und ausschalten, was natürlich plötzliche Stromvariationen erzeugt. Induktivitäten helfen, diese schnellen Änderungen zu steuern, indem sie Energie in einem Magnetfeld speichern, wenn der Strom steigt, und diese Energie freisetzen, wenn der Strom sinkt. Dieser Prozess glättet den Stromfluss, reduziert Welligkeit und verbessert die Energieübertragungseffizienz. In Kombination mit Kondensatoren bilden Induktivitäten Filternetzwerke, die die Ausgangsspannung stabilisieren und elektrische Störungen reduzieren, wodurch sie kritische Komponenten in der modernen Leistungselektronik sind.

5. Warum sind LC-resonante Schaltungen so wichtig in Kommunikations- und RF-Systemen?

Eine LC-Schaltung kombiniert eine Induktivität und einen Kondensator, um ein resonantes Netzwerk zu schaffen, das natürlich am stärksten auf einer bestimmten Frequenz reagiert. Energie überträgt sich kontinuierlich zwischen dem elektrischen Feld des Kondensators und dem magnetischen Feld der Induktivität, wodurch Oszillationen bei der Resonanzfrequenz entstehen. Durch die Auswahl geeigneter Induktivitäts- und Kapazitätswerte können Ingenieure Schaltungen abstimmen, um gewünschte Frequenzen zu akzeptieren und andere abzulehnen. Dieses Prinzip wird häufig in Radioempfängern, Oszillatoren, drahtloser Kommunikationstechnik, RF-Filtern und Frequenzauswahl-Schaltungen verwendet, wo präzise Signalsteuerung erforderlich ist.
