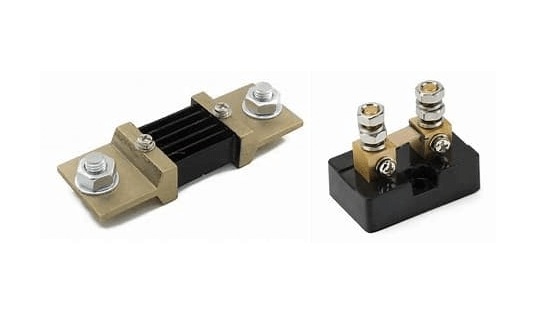

Wie man einen Shunt-Widerstand für genaue Strommessung auswählt

Die Strommessung hängt stark von der richtigen Auswahl des Shunt-Widerstands ab, da der Widerstandswert die Messgenauigkeit, den Leistungsverlust, das thermische Verhalten und die Signalqualität direkt beeinflusst. Dieser Artikel erklärt, wie Shunt-Widerstände ausgewählt werden, wie Fehler und nicht ideale Effekte die Messungen beeinflussen und wie Faktoren wie Offset des Verstärkers, ADC-Auflösung, Rauschen, Layout, Temperaturanstieg und Spezifikationen des Widerstands die tatsächliche Leistung der Strommessung in der Praxis prägen.

Katalog

Auswahl eines Shunt-Widerstandswerts

Die Wahl des Wertes des Shunt-Widerstands prägt das Verhalten der Strommesskette im realen Produkt und nicht nur in einer Tabelle. Eine Wahl berührt gleichzeitig drei Dinge:

• die volle Skalensinnspannung, mit der Sie arbeiten können

• die Wärme, die der Widerstand erzeugt

• den zusätzlichen Spannungsabfall, den die Last verspüren wird.

In der Praxis kommt es oft darauf an, wie komfortabel Sie die Signalmarge im Vergleich zu den Verlusten und dem Spielraum haben möchten, mit dem Sie leben können.

Viele Teams tendieren zu einem möglichst kleinen R für die Effizienz; dieser Instinkt ist verständlich. Der Haken ist, dass eine niedrige Shunt-Spannung dazu neigt, kleine, langweilige nicht ideale Effekte in lange Debug-Sitzungen zu verwandeln.

Beginnen Sie damit, eine Shunt-Spannung bei maximalem Strom auszuwählen, die Ihr Verstärker und ADC mit Spielraum über Toleranz, Temperatur und Rauschen erfassen können. Ein weit verbreiteter voller Skalenspannungsbereich liegt bei etwa:

• 50–100 mV

während höherleistungs- oder engen Spielraumdesigns oft näher bei:

• 10–30 mV

um die Dissipation zu reduzieren und die Lastspannung zu schützen.

Was in der Regel entscheidet, ob ein Ziel später "komfortabel" erscheint, ist nicht die Zahl selbst, sondern wie weit sie über den Fehlern liegt, die Sie tatsächlich auf der Bank sehen werden.

Eine Shunt-Spannung, die in einer nominalen Berechnung gut aussieht, kann sich nach dem Auftreten von Worst-Case-Effekten unangenehm klein anfühlen:

• Offset

• Drift

• thermische Gradienten

• Quantisierung

• Störungen

Wenn Sie jemals beobachtet haben, wie ein Nullstromwert während eines thermischen Sweeps schwankt, ist der emotionale Bogen vertraut:

• Vertrauen bei Raumtemperatur

• dann schleichender Zweifel

• dann ein nächtlicher Versuch, es in der Firmware zu reparieren.

Eingangsversatz und Drift können einen überraschend großen Teil eines kleinen Shunt-Signals verbrauchen. Wenn das Design zu stark auf sehr niedrige V_SHUNT setzt, stellen Teams oft fest, dass der Wert ohne Last sich über die Temperatur hinweg nicht nahe null hält, und sie werden gezwungen:

• mehr Kalibrierungsschritte

• mehr Kompensationslogik

• oder beides.

Übergänge von Kupfer zu Legierung können mikrovollstufige thermoelektrische Spannungen im Beisein von Temperaturgradienten erzeugen. Es ist leicht, dies als zu klein zu betrachten, um von Bedeutung zu sein, bis der Shunt sich nahe befindet:

• einem heißen Induktor

• einem MOSFET-Wärmespreizer

• einer Luftstromgrenze, an der Gradienten regelmäßig auftreten.

Wenn der ADC (einschließlich seines Rauschens) nur eine kleine Anzahl effektiver Zählungen über den Betriebsbereich erzeugt, sieht der Ausgang oft sprunghaft aus, und Regelkreise können bei geringer Last empfindlich reagieren. Ein Design, das bei nominalem Strom höflich reagiert, kann immer noch quantisierungsbedingte Wackler zeigen, wenn das Signal schrumpft.

Kleine Shunt-Spannungen sind leichter zu kontaminieren über:

• Kopplung am Schaltknoten

• Erdschwingungen

• magnetische Abholung

• layoutbedingte Parasitiken.

Wenn sich Schaltleistungsstufen in der Nähe befinden, wachsen das Layout und die Filterarbeit tendenziell schnell an, während V_SHUNT reduziert wird.

Ein praktischer Ansatz ist, die Vollbereichs-V_SHUNT so einzustellen, dass sie komfortabel über den kombiniertenWorst-Case-Offset und das Rauschen im Messbandbreite, die Ihnen tatsächlich wichtig ist, bleibt. Wenn das Signal zu klein ist, verbringen Teams oft Tage mit der Suche nach:

• Layout-Anpassungen

• Filterexperimenten

die niemals vollständig befriedigend erscheinen.

Sobald ein Zielwert für die Vollbereichs-Shunt-Spannung festgelegt ist, berechnen Sie den ersten Widerstand direkt:

Beispiel (50 mV bei 5 A):

R = 0.05 / 5 = 0.01 Ω

Betrachten Sie dies als einen Startanker. Nach diesem Punkt wird der Wert normalerweise beeinflusst durch:

• thermisches Verhalten

• Headroom-Einschränkungen

• Verfügbarkeit von Bauteilen

• was der Prototyp Ihnen lehrt.

Nachdem R ausgewählt wurde, berechnen Sie die Shunt-Dissipation bei maximalem Strom:

Beispiel:

P_SHUNT = 5² × 0.01
P_SHUNT = 25 × 0.01
P_SHUNT = 0.25 W

Es hilft, P_SHUNT als Eingabe für das thermische Design zu betrachten, anstatt als schnelles Datenblatt-Checkbox. Selbst wenn die Leistungsbewertung des Widerstands großzügig aussieht, können reale Baugruppen aufgrund von:

• begrenzter Kupferfläche

• Wärme von benachbarten Bauteilen

• Gehäuseeinschränkungen

• schwache Luftströmung

heißer laufen.

Während der Inbetriebnahme ist es recht häufig zu beobachten, dass die Messwerte nach ein paar Minuten Drift zeigen, während sich der Shunt und das umgebende Kupfer erwärmen, wodurch der Widerstand verschoben wird und der gemessene Strom mit ihm zieht, eine Erfahrung, die irritierender sein kann, als es klingt, wenn Sie versuchen, ein Stabilitätsproblem in der Regelung zu lösen.

Für die Genauigkeit der Strommessung erscheinen die Toleranz und der Temperaturkoeffizient des Widerstands (TCR) des Shunts oft direkt im Fehlermodell, direkt neben:

• Verstärkerbeschränkungen

• ADC-Beschränkungen.

Ein 1%-Shunt startet Sie mit etwa einem 1%-Verstärkungsfehler, bevor:

• Offset des Verstärkers

• ADC-Verstärkungsfehler

• Referenzdrift

ins Spiel kommen. Wenn eine engere Genauigkeit das Ziel ist, umfassen typische Wege:

• Verwendung eines Shunts mit strengerer Toleranz

• Kalibrierung in der Produktion

• Kombination beider.

Selbstwärmung hebt den Shunt über die Umgebungstemperatur, und der Widerstand verschiebt sich mit diesem Temperaturanstieg. Bei fortlaufendem Hochstrombetrieb kann diese Drift das, was Sie im Feld sehen, dominieren. Wenn der Temperaturanstieg ungewiss ist, ist es oft weniger stressig, einen größeren Anstieg anzunehmen als das ideale Modell vorhersagt und dann mit frühen Hardware-Messungen (einschließlich Stationär-Betrieb) zu überprüfen.

Eine Erhöhung von V_SHUNT verbessert im Allgemeinen die Messgenauigkeit durch:

• Entspannung des Offset-/Rauschdrucks am Frontend

• Verbesserung des Signal-Rausch-Verhältnisses

während:

• Effizienz reduziert wird

• Lastspannung gestohlen wird.

Eine Reduzierung von V_SHUNT bewirkt das Gegenteil und neigt dazu, mehr Belastungen auf:

• das analoge Frontend

• Layout-Disziplin

• digitales Filtern	zu schieben.	Faktor
Höhere VSHUNT	Niedrigere VSHUNT	Signalmargin
Besser	Niedriger	Effizienz
Niedriger	Höher	Spannungsabfall
Höher	Niedriger	ADC-Anforderungen
Weniger anspruchsvoll	Anspruchsvoller	Rauschsensitivität
Niedriger	Höher	Leistungsdissipation

Höher

Niedriger

Ein Muster, das in Designs auftaucht, die sich ruhig debuggen lassen, ist es, das absolute Minimum V_SHUNT zu vermeiden, es sei denn, die Effizienz dominiert die Systemziele. Ein wenig Headroom für die Messmarge auszugeben, zahlt sich oft in Form von:

• weniger falschen Schutzabschaltungen

• stabilerem Regelverhalten

• weniger Zeit, um zu überlegen, ob eine seltsame Lesung Physik oder ein Layout-Artifact ist.

Wenn R in den Milliohm-Bereich fällt, beginnt der unbeabsichtigte Serienwiderstand in:

• Leiterbahnen

• Durchkontaktierungen

• Steckverbindern

• Lötstellen

mit dem Shunt selbst zu konkurrieren. An diesem Punkt können zusätzliche 1–5 mΩ von der Verdrahtung und den Verbindungen einen großen Bruchteil des beabsichtigten Wertes darstellen, und der gemessene Strom kann mit:

• Bauvariationen

• Alterung der Steckverbinder

Wenn das Ziel eine schnelle transiente Erfassung umfasst, kann schweres Filtern die Ereignisse verdecken, die Sie messen möchten; wenn die Filterung zu leicht ist, kann der Schaltwelligkeitseffekt die Messung dominieren. Die Wahl des Widerstands interagiert mit der Filterung, da sie die Signalamplitude im Verhältnis zu:

• Welligkeit

• Erfassung

• ADC-Geräuschen festlegt.

Eine strukturierte Empfindlichkeitsprüfung kann vieles von dem liefern, was die Leute sich von Simulationen erhoffen, mit weniger verborgenen Annahmen und mehr umsetzbaren Zahlen.

Für jeden Kandidaten R berechnen Sie:

• V_SHUNT bei I_MAX

• P_SHUNT bei I_MAX

• geschätzter Temperaturanstieg (Gehäuse + Kupferfläche + Luftströmungsannahmen)

• erwartete Fehlertypen (Offset, Drift, ADC-Quantisierung und Rauschen).

Ein praktischer Ansatz ist die Auswahl des kleinsten Widerstands, der immer noch eine stabile Messung über Temperatur und Betriebsgeräuschbedingungen hinweg liefert, einschließlich des Verhaltens bei leichter Last. Dies führt tendenziell zu einem Gleichgewicht zwischen Effizienz und Messvertrauen und verringert die Wahrscheinlichkeit einer späten Überraschung, bei der die Genauigkeit im Kaltzustand auf dem Tisch in Ordnung aussieht, aber nach dem Aufwärmen oder sobald das Gerät in sein Gehäuse eingebaut ist, abnimmt.

Leistungsverluste und thermisches Design

Elektrische Verluste in realen Betriebsszenarien schätzen

Ein Shunt-Widerstand wandelt elektrische Energie auf eine sehr vorhersehbare Weise in Wärme um, und diese Vorhersehbarkeit ist beruhigend, bis die tatsächlichen Betriebsarten übereinander stapeln. Beginnen Sie mit der Basisrelation: P = I²R.

Beispielbasis: 5 A durch 0,01 Ω → P = 25 × 0,01 = 0,25 W.

Diese 0,25 W sind ein Ausgangswert für die Diskussion, kein Stoppunkt, da Temperaturanstieg und langfristige Widerstandsbewegungen normalerweise die Unbehaglichkeit später in der Validierung auslösen.

Verwenden Sie den höchsten kontinuierlichen Strom, den das Produkt realistisch halten kann, und erweitern Sie ihn dann für die alltäglichen Realitäten, die Ingenieure sich manchmal kleiner wünschen: Toleranz, Kalibrierungsoffsets, Regelkreisfehler und Versorgungsvariationen.

Bewerten Sie auch Hochstrombetriebsarten über längere Zeiträume, da sich wiederholte Stromlasten von mehreren Sekunden aufheizen können, was einem kontinuierlichen Betrieb ähnelt, anstatt einem kurzen transienten Ereignis.

In vielen Bauweisen ist die harte Kombination kein einzelner Datenblattposten; es ist hohe Last plus warme Gehäuseluft plus reduzierte Luftströmung plus benachbarte Wärmequellen.

Für gepulste, gehackte, bidirektionale oder regenerative Ströme berechnen Sie die Erwärmung aus RMS-Strom: P = I_RMS²R.

Der Spitzenstrom kann auf Messdiagrammen sehr hoch erscheinen, aber die langfristige Erwärmung wird hauptsächlich durch den RMS-Strom (I_RMS) über die Zeit bestimmt.

Ein wiederholbares Fehlermuster zeigt sich, wenn die Validierung sich auf Spitzenwerte konzentriert, während ein hoher Tastgrad leise eine fast kontinuierliche Erwärmung erzeugt.

Verwenden Sie den schlechtesten Widerstandswert, wenn Sie die obere Grenze der Leistung schätzen. Beginnen Sie mit der Toleranz, umfassen Sie dann die Widerstandsverschiebung, die durch den TCR des Shunts verursacht wird, wenn seine Gehäusetemperatur steigt.

Selbst wenn die Leistung unter der Nennbewertung liegt, kann Selbstheizung die Messung durch: (a) Widerstandsdrift und (b) thermische Gradienten, die in die Sensorrouting- und Terminierungen eindringen, verzerren.

Eine konservative Annahme, die oft Zeit spart, ist, dass der Shunt-Körper heißer ist, als ein nahegelegener Platinen-Sensor berichtet, insbesondere wenn sich der Shunt in der Nähe anderer warmer Komponenten befindet.

Watt in Temperaturanstieg und Materialstress umrechnen

Eine Leistungszahl für sich genommen ist nur eine teilweise Geschichte; dieselbe Dissipation kann auf einer breiten Kupferfläche langweilig und in einem dichten Layout innerhalb einer versiegelten Box problematisch sein.

Die praktische Frage wird: Welche Temperatur erreichen das Shuntelement und die Terminationen bei hohen Umgebungsbedingungen, schwachem Luftstrom und nahegelegenen Wärmequellen, und wie wiederholbar ist dieses Ergebnis über die Geräte hinweg?

Datenblätter geben häufig eine nominelle Leistung bei einer Referenzumgebung (oft 70 °C) an und reduzieren dann die zulässige Leistung über diesen Punkt hinaus.

Überprüfen Sie, wo die tatsächliche Gehäuse-"Umgebung" während des Betriebs liegt, da die Gehäuseluft routinemäßig weit über die Raumtemperatur ansteigt und sich dramatisch mit dem Standort ändern kann.

Nahe Wärmequellen, die berücksichtigt werden müssen, sind: Batterien; Induktivitäten; Leistungs-MOSFETs; Gleichrichter; heiße Regler.

Bei SMD-Shunts leitet das PCB-Kupfer oft den meisten Teil der Wärme ab. Der Temperaturanstieg kann erheblich mit der Kupferfläche, der Kupferdicke, der Ebenenkopplung und der Dichte der thermischen Durchbrüche schwanken.

Späte Routing-Änderungen, die Kupfer aus Bequemlichkeit abtragen, neigen dazu, Hotspots und Drift zu erzeugen, für die niemand Zeit im Zeitplan verbringen wollte.

Ein Workflow, der bei der Inbetriebnahme ruhiger erscheint, besteht darin, großzügig Kupfer frühzeitig zu reservieren und es erst zu reduzieren, nachdem Messungen gezeigt haben, dass das thermische Verhalten gutartig bleibt.

Das Arbeiten unter einem Nennleistungsniveau vermeidet unmittelbare Schäden, verspricht jedoch keine stabile Messung. Viele Produkte verschlechtern sich zuerst allmählich: Der Widerstand steigt an, die Kalibrierung verschiebt sich und die Schutzschwellen wandern.

Aus einer Zuverlässigkeits-Perspektive verläuft die Auswahl des Shunts oft reibungsloser, wenn sie im Hinblick auf die Genauigkeitsbeibehaltung und das Driftverhalten betrachtet wird, wobei die Leistungsaufnahme als ein Faktor und nicht als die gesamte Entscheidungsgrundlage behandelt wird. Diese Betrachtungsweise verringert die Frustration über ein Design, das einen schnellen Funktionstest besteht, später jedoch Schwierigkeiten bei der Langzeitmessung, Wiederholbarkeitstests oder im Feldalterungsprozess hat.

Definieren Sie den Spielraum mit einem klaren Temperatur- und Driftziel

Eine gängige Faustregel ist 2× dauerhafter Leistungsreserven, aber ein sachlicher Ansatz verbindet die Spielräume mit dem zulässigen Temperaturanstieg und der zulässigen Drift.

Wenn die Genauigkeit der Lebensdauermessung ein Designziel ist, wählen Sie den Shunt so, dass der Temperaturanstieg im stationären Zustand bei maximaler Dauerlast moderat bleibt, anstatt nahe dem steilen Teil der Entlastungskurve zu verweilen.

Diese Wahl verringert auch die Belastung der Lötstellen durch zyklische Erwärmung, was eines der Probleme ist, die zunächst gut erscheinen können, bis sie plötzlich zu einer späten Debugging-Falle werden.

Für Überlast- und Kurzereignisse verwenden Sie das Denken in Bezug auf Energie und thermische Zyklen

Kurze Pulse können eine kontinuierliche Bewertung überschreiten, ohne sofort zu versagen, hinterlassen jedoch trotzdem eine dauerhafte Widerstandsverschiebung.

Für Motorstarts, Einschaltströme oder Fehlerströme von Batterien bewerten Sie die Pulsbelastung mit Energie: E = ∫ I²R dt.

Wenn Datensheets Puls-/Überlastgrafiken bereitstellen, verwenden Sie diese mit der tatsächlichen Pulsbreite und dem Tastverhältnis. Wenn Grafiken fehlen oder vage sind, behandeln Sie sich wiederholende Pulse als ein Szenario für thermische Zyklen und nicht als einen einmaligen Stunt.

Ein Shunt kann einen einzelnen Fehlpulse tolerieren und trotzdem unter wiederholter Belastung altern. Wiederholungen zeigen sich oft als langsame Offset-Drift, intermittierende Messwerte durch Lötfatique oder subtile Verfärbungen der Pads.

Beschleunigte Zyklustests, die früh durchgeführt werden, können später viel Unsicherheit beseitigen und zahlen sich oft emotional aus, mit weniger „es tritt nur manchmal ein Fehler auf“-Rätseln während der Systemvalidierung.

Validieren Sie mit hochwertigen thermischen Tests und unkomplizierten Gesundheitsprüfungen

Berechnungen eingrenzen die Kandidaten, dann deckt die Tischvalidierung auf, was der Gehäuse, die Luftzirkulation und das Layout wirklich bewirken. Führen Sie bei maximal realistischer Last durch, bis sich die Temperaturen stabilisieren, wiederholen Sie dies bei extremen Temperaturen und vergleichen Sie dann den Widerstand und die Messstabilität vor und nach dem Test nach dem Abkühlen.

Verfolgen Sie diese Gesundheitsindikatoren während und nach den Testläufen:

• Offset-Drift, die über Zeit bei konstantem Strom ansteigt.

• Lötstellen, die merklich heißer laufen als der Widerstandskörper oder die Anschlüsse.

• Platinenvergilbung oder das Dunkeln von Flussmittelrückständen in der Nähe der Pads.

• Intermittierende Messwerte während Tippbewegungen, Vibration oder thermische Zyklen.

Fehlerverhalten, die dieses Workflow zu vermeiden versucht

Das Risiko steigt, sobald der Shunt seiner thermischen Obergrenze näherkommt, und die Fehlersignatur fällt normalerweise in einige erkennbare Kategorien:

• Widerstandsdrift, die direkt in Messfehler umschlägt.

• Lötfatique und Padschäden durch thermische Zyklen, die intermittierende oder rauschende Messwerte produzieren.

• Überhitzung, die zu offenen/kortschlusstoßen führt, die Schutzfunktionen deaktivieren oder sekundäre Schäden woanders auslösen können.

Eine solide Überprüfung der Wärmeabfuhr endet mit einem nachgewiesenen Spielraum im Temperaturanstieg und Driftverhalten, anstatt bei einer Leistungsberechnung Halt zu machen.

Materialauswahl und Shunt-Bau-Strategie

Die Genauigkeit des Shunts lässt sich in der Regel auf zwei grundlegende Themen zurückführen: wie sich der Widerstand verhält, wenn das Bauteil sich erwärmt, und wie gut die Messanordnung parasitäre Einflüsse daran hindert, in die Messung einzudringen. In der Praxis hilft es, den Shunt als mehr als nur ein Widerstandssymbol in einem Schaltplan zu betrachten; er verhält sich wie eine kleine thermische Struktur mit mechanischen Schnittstellen und Kupfergeometrie, die die Werte leise beeinflussen kann.

Dominante Fehlerquellen: Temperaturanstieg; Verbindungs-/ Kontaktwiderstand; layoutbedingte Induktivität.

Wenn ein Designteam von einer drifting Stromrückmeldung überrascht ist, liegt das selten daran, dass das Ohmsche Gesetz nicht mehr funktioniert. Es liegt häufiger daran, dass die thermische und physische Implementierung Verhaltensweisen hinzugefügt hat, die während der Überprüfung des Schaltplans leicht abgetan wurden und dann schwer zu ignorieren sind, wenn man am Tisch arbeitet.

Materialwahl

Ein praktisches Auswahlziel ist ein niedriger Temperaturkoeffizient des Widerstands (TCR). Legierungen wie Manganin und Konstantan werden häufig verwendet, weil sich ihr Widerstand nur geringfügig ändert, wenn die Temperatur steigt. Dieses Verhalten spiegelt die Realität wider, dass ein Shunt dazu bestimmt ist, Leistung abzuführen, manchmal kontinuierlich, und selbst bescheidene Wattzahlen können die Temperatur genug erhöhen, um die Messung zu beeinflussen.

Es hilft auch, das „Selbstheizen“ als normalen Betriebsmodus und nicht als Ausnahme zu planen. Wenn der TCR der Legierung höher ist, ändern sich der Widerstand während einer konstanten Last, und der gemessene Strom kann sogar während des echten konstanten Stroms wandern. Solch eine langsame Drift kann während der Validierung besonders störend sein, da sie wie ein Instrumentierungsproblem aussieht, bis die thermische Geschichte offensichtlich wird.

Häufige Fehldiagnosen für langsames Stromkriechen nach einem Lastschritt: ADC-Rauschen; Verstärkeroffset; Kalibrierfehler.

Bei einem typischen Prüfaufbau ist es Routine, den angezeigten Strom für Sekunden nach einer Schrittänderung kriechen zu sehen, der sich dann beruhigt, nachdem der Shunt und sein Kupfer schließlich ein thermisches Gleichgewicht erreichen. Zum ersten Mal dieses Verhalten zu sehen, kann wie ein phantomartiges Problem erscheinen, verschwindet jedoch oft, sobald der Temperaturanstieg und der Wärmefluss als erstklassige Entwurfsvorgaben behandelt werden.

Heizung betrifft nicht nur den durchschnittlichen Temperaturanstieg; Gradienten über den Körper des Shunts und seine Anschlüsse können die Wiederholbarkeit verzerren. In kompakten Platinen kann ein Ende des Shunts Wärme in eine große Kupferfläche abgeben oder Luftstrom aufnehmen, während das andere Ende vergleichsweise heiß bleibt. Diese ungleichmäßige Temperaturverteilung kann sich in subtilen Widerstandverschiebungen und in den lokalen EMFs und Kontaktverhalten, die die Messverkabelung zu ignorieren versucht, niederschlagen.

Um die Ergebnisse über die Baugruppen weniger heikel erscheinen zu lassen, lohnt es sich in der Regel, Wärme in vorhersehbarer Weise zu verteilen:

• Sorgen Sie für ausreichend Kupferquerschnitt zur Stromführung und zur Wärmeverteilung.

• Vermeiden Sie Montagedetails (Abstandshalter, Klemmen, Gehäusereiben), die eine Seite mehr kühlen als die andere.

• Halten Sie die thermische Umgebung um beide Enden des Shunts so symmetrisch wie das mechanische Design erlaubt.

Selbst eine Legierung mit sehr niedrigem TCR hat Grenzen. Wenn der Betriebsbereich große Temperaturänderungen verursacht, weil der Shunt unterdimensioniert ist, der Luftstrom inkonsistent ist oder die Kühlung schwach ist, sind einige Drift und lange Settling nach Laständerungen einfach das, was die Physik produziert. Ein Design, bei dem der Shunt „weniger heiß läuft, als er könnte“, führt oft zu ruhigerer Zahlen und weniger Kopfzerbrechen bei der Fehlersuche.

Konstruktion

Die Wahl einer guten Legierung beendet selten die Arbeit. Konstruktions- und Verbindungseinzelheiten dominieren oft, da das Shunt-Signal häufig im Millivoltbereich liegt, wo winzige parasitäre Effekte beginnen, mit der gemessenen Größe zu konkurrieren.

In diesem Millivoltbereich braucht es nicht viel, damit zusätzlicher Serienwiderstand zählt: Lötfillet, Durchkontaktierungen, Steckerkontakte und Kupferverjüngungen können alle Spannungsabfälle verursachen, die wie echte Shunt-Spannung aussehen, es sei denn, die Messung ist sorgfältig angeordnet. Dies ist eine der Bereiche, in denen Ingenieure beim Blick auf einen Schaltplan zuversichtlich fühlen können und dann nach der Montage weniger zufrieden sind, da der Schaltplan den physischen Strompfad, den die PCB und die Stecker schaffen, weglässt.

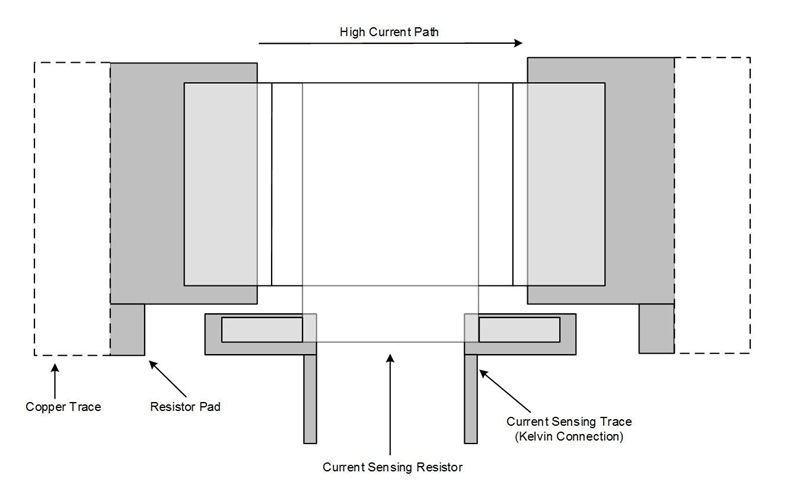

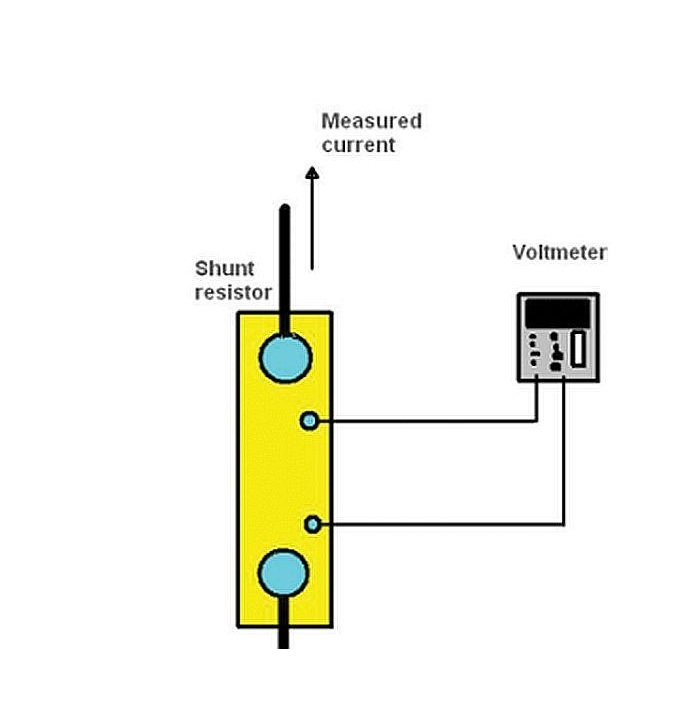

Ein Vierpunkt (Kelvin) Shunt oder mindestens ein Layout, das die Strom- und Sensorkontakte trennt, liefert im Allgemeinen vertrauenswürdigere Ergebnisse als ein Zweipunkt-Abgriff. Der Zweck ist klar: Messen Sie die Spannung über dem Widerstandselement selbst, nicht über die Verbindungen und das Kupfer, das den Laststrom führt.

Bei hohen Strömen können selbst Bruchteile eines Milliohm in Serienwiderstand Millivolt zusätzlichen Abfall erzeugen. Wenn dieser zusätzliche Abfall im Sensorpfad liegt, kann er in denselben Bereich wie das beabsichtigte Shunt-Signal gelangen und den abgeleiteten Strom verzerren. Viele Designs, die auf dem Papier richtig aussehen, enden mit hohen Werten oder driftenden Messungen, weil die physische Implementierung versehentlich versteckten Widerstand im gemessenen Bereich beinhaltete.

Kelvin-Sensing liefert, was es verspricht, nur wenn die Sensorebenen an die vorgesehenen elektrischen Grenzen angeschlossen werden. Sense-Pads funktionieren am besten, wenn sie die Spannung direkt an den Rändern des Widerstandselements abgreifen und nicht irgendwo entlang des Hochstromkupfers, das auch den Laststrom und seinen zugehörigen IR-Abfall führt.

Layout-Gewohnheiten, die unangenehme Überraschungen tendenziell reduzieren:

• Platzieren Sie Kelvin-Sensausschnitte eng an den Grenzen des Widerstandselements.

• Routen Sie die Sensorkabel als enges differentielles Paar.

• Halten Sie das Sensorpaar von Schaltknoten und geräuschhaften Leistungsrunden fern.

• Führen Sie das Sensorpaar direkt zu den Verstärkereingängen, ohne hochstromführende Segmente zu teilen.

Die Behandlung des Sensorpaares wie ein Instrumentierungssignal anstatt wie ein weiteres Netz führt oft zu gleichmäßigeren Messwerten über Fertigungsvariation, Nacharbeit und Alterung der Steckverbinder. Diese Beständigkeit ist schwer zu überschätzen während der späten Fehlersuche, wenn Zeitdruck jedes mehrdeutige Millivolt persönlich erscheinen lässt.

Dynamische Lasten: Induktivität als zusätzliche stille Spannungskomponente

Bei dynamischem Strom wird die Induktivität häufig zur dominierenden Fehlerquelle bei der Messung. Die gemessene Shuntspannung ist nicht rein I × R_shunt. Wenn der Strom schnell wechselt, fügt ein induktiver Term, V_induktiv = L(di/dt), dem widerstandsbedingten Abfall hinzu oder zieht davon ab. In schnell schaltenden Leistungselektronik kann der induktive Beitrag den widerstandsbedingten Beitrag während der Schaltübergänge übertreffen, was dazu führen kann, dass Momentaufnahmen falsch aussehen, selbst wenn der Messkreis genau so funktioniert, wie er konstruiert wurde.

Eine Implikation, die Teams häufig überrascht: Eine Shunt-Anordnung kann im Gleichstrombereich genau aussehen und dann in einer PWM-Umgebung ungenau erscheinen. In vielen Fällen berichtet der Schaltkreis einfach über die Physik des Strompfades, einschließlich seiner parasitären Induktivität, anstatt einen Rechenfehler zu machen.

Niedriginduktive Shunts reduzieren die Schleifenfläche durch breite, flache Strompfade und symmetrische Geometrie. Diese Konstruktion verringert die parasitäre Induktivität und senkt die Größe der di/dt-Artefakte. In praktischen Konstruktionen bewegen einige geometrische Entscheidungen konstant die Nadel in Richtung Wiederholbarkeit:

• Symmetrischer Stromein- und -ausgang um das widerstandsfähige Element.

• Kurze, direkte Strompfade mit minimaler Schleifenfläche.

• Breite Leiterquerschnitte, die enge Verengungen in der Nähe des Shunts vermeiden.

Wenn die PWM-Übergänge schnell sind, leisten diese physikalischen Entscheidungen oft mehr für die Messstabilität als kleine Anpassungen des nominellen Widerstandswertes, und das kann kontraintuitiv erscheinen, bis beim ersten Mal eine Layoutänderung das behebt, was wie ein Problem mit der analogen Front-End aussieht.

Wenn (di/dt) hoch ist, verringert das Platzieren des Sensorverstärkers in der Nähe der Kelvin-Punkte die Beeinflussung und vermeidet die Vergrößerung der Messschleifenfläche. Enge differential Routing hilft aus demselben Grund. Filterung wird dann zu einer bewussten Wahl anstatt nachträglich, da Schaltübergänge ins Messbandbreitenaliasing übergreifen und Messwerte erzeugen können, die unruhig, sprunghaft oder irreführend aussehen.

Optionen für Messziele (früh wählen, da es das Layout und die analogen Entscheidungen in verschiedene Richtungen drängt): Durchschnittlicher Strom zur Leistungsüberwachung, Bandbreite begrenzen, sodass Übergänge abgeschwächt werden und das Display sich stabilisiert; Spitzen-/Transientenstrom zum Schutz, Bandbreite höher halten, während niedrige Induktivität und sorgfältiges Layout betont werden, um falsche Auslösungen zu reduzieren.

In alltäglichen Ingenieurbegriffen fühlt sich das Design reibungsloser an, wenn das Team frühzeitig einig ist, ob es elektrisch schnelle Strominformationen oder energetisch genaue Strominformationen möchte. Diese beiden Ziele können beide gültig sein, gedeihen jedoch selten unter derselben Shunt-Geometrie, Verstärker-Bandbreite und Filterstrategie.

Mechanische und Sicherheitsfaktoren

Die mechanische Ausführung bestimmt, ob die theoretische Leistung aufrechterhalten wird, sobald das Produkt Wärme, Vibration, Handhabung und Zeit ausgesetzt ist. Elektrische Genauigkeit kann in Schaltplänen und Tabellenkalkulationen optimiert werden, jedoch tendieren Stabilität und sicheres Verhalten in der realen Welt dazu, durch mechanische und thermische Realitäten entschieden zu werden, die manchmal leicht unterschätzt werden, bis ein Prototyp auf dem Tisch anfängt, „anders zu agieren“.

Thermisches Handling und wärmebedingter Messfehler

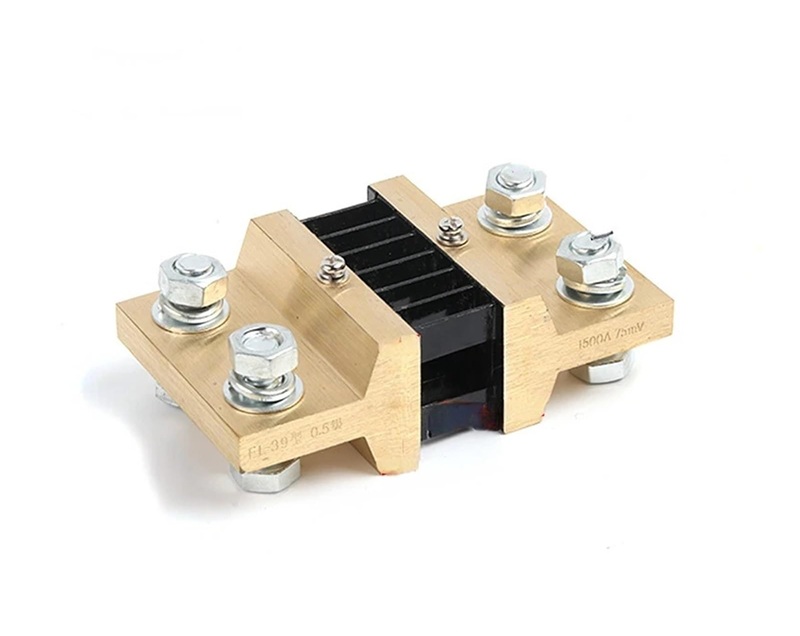

Hochstromshunts verwandeln kleine Spannungsabfälle in Wärme, und diese Wärme benötigt einen wiederholbaren Weg, um sich auszubreiten und das System zu verlassen. Ein inkonsistenter thermischer Pfad kann zu Messvariationen und Drift führen. Diese Effekte werden oft am deutlichsten bei Lastwechseln, Temperaturänderungen des Gehäuses und Aufwärmzeiten des Systems.

Ein Shunt kann elektrisch in Isolation solide erscheinen und dennoch driften, sobald er in eine unterdimensionierte oder ungünstige Kupferstruktur eingebettet ist. In der Praxis wird das umgebende Kupfer Teil der thermischen Umgebung des Shunts und Teil des Stromverteilungssystems.

Häufige Faktoren, die zu unerwartetem Heizen führen, sind meist banal, weshalb sie bei Überprüfungen durchrutschen: ein einzelner verengter Abschnitt, ein Durchgangsengpass oder ein Schichtübergang, der die Stromdichte konzentriert.

Empfohlene Layout-Taktiken:

• Breite, dicke Kupferstränge an Hochstromsegmenten

• Kurze, direkte Strompfade mit minimalen Verengungen

• Mehrere Durchgänge für Schichtübergänge, um sowohl Strom als auch Wärme zu verteilen

• Sensor-Abtastpunkte platziert, um parasitäre Widerstände in Hochstromkupfer zu vermeiden

Wenn Platinen aus dem Labor mit mysteriöser Drift zurückkommen, lässt sich oft eine übersehene Verengung zurückverfolgen, die der wahre Heizkörper wird und die Shunt-Temperatur gerade genug anhebt, um Messwerte während der realen Last zu beeinflussen.

Wenn der Luftstrom zufällig und nicht definiert ist, kann die Shunt-Temperatur mit der Gehäuseorientierung, der Lüftervariabilität oder wie eng Kabel in der Nähe der Platine verlegt sind, ändern. Diese Art von Variabilität kann frustrierend sein, da sie ein Kalibrierungsverhalten erzeugt, das von einem Setup zum anderen launisch erscheint, auch wenn sich elektrischer nichts Offensichtliches geändert hat.

Ein kleiner Kühlkörper, ein kontrollierter Luftstromkanal oder eine gezielte thermische Kontaktstrategie können das Temperaturprofil wiederholbar machen. Wiederholbarkeit ist oft wertvoller als die niedrigstmögliche Temperatur zu verfolgen, da Kalibrierung und Steuerungsverhalten von Konsistenz profitieren.

Situationen, in denen die Spitzentemperatur wichtiger ist als der Durchschnitt:

• Motorantriebe mit PWM-Lastdynamik

• Solenoid- oder Aktuator-Pulsing

• Einschaltvorgänge und schnelle Stromtransienten

• Duty-Cycle-Industrielasten

Nur um die thermischen Zahlen im stationären Zustand zu entwerfen, kann während der Übergänge des Duty-Cycles intermittente Abweichungen erzeugen, was oft der Zeitpunkt ist, an dem Regelkreise am empfindlichsten sind und wenn „fast richtige“ Messungen operationell unbequem werden.

Temperaturgradienten über ungleiche Metalle können Mikrovolt-Niveau-Offsets erzeugen, und diese Offsets hören auf, akademisch zu sein, wenn das Interessensignal nur einige Dutzend Millivolt beträgt. Layout-Symmetrie ist hier nicht ästhetisch; es ist eine Messmethode, die das thermische EMF-Ungleichgewicht reduziert.

Praktische Symmetriegewohnheiten:

• Leiten Sie den Sensorspuren als ein angepasstes Paar mit ähnlicher Länge und Geometrie

• Halten Sie die Kupfermasse und die thermische Exposition auf beiden Sensorpfaden ähnlich

• Vermeiden Sie es, einen Sensoranschluss in der Nähe lokaler Wärmequellen zu platzieren, während der andere in einem kühleren Bereich bleibt

Wärmequellen, die häufig eine Seite eines Sensorpaars verzerren:

• MOSFETs

• Induktivitäten

• Gleichrichterschaltungen und Dioden

• Hochleistungsregler

Ein Muster, das während der Fehlersuche wiederholt auftritt, ist, dass Abweichungen, die niemand erklären kann, oft mit Temperaturanstiegen auf der Platine korreliert sind und verblassen, sobald die Sensorverlegung und die thermische Exposition ausgeglichener gestaltet werden.

Toleranz, Stabilität und Spannungsstress

Die anfängliche Toleranz beeinflusst den Ausgangspunkt, aber die langfristige Genauigkeit wird häufiger durch die Verschiebung des Widerstands mit Temperatur, Leistungsdichte und mechanischen Einschränkungen geprägt, die das thermische Profil über Monate oder Jahre subtil verändern. Der Shunt driftet selten allein; die umgebende Struktur und Details des Prozesses lenken häufig das Ergebnis.

Ein enger Toleranz-Shunt kann die anfängliche Gewinnspreizung reduzieren, aber der Systemgewinn spiegelt dennoch die gesamte Signalkette wider. Es ist üblich zu sehen, dass die Produktionsvariation weniger durch den nominalen Shuntwert und mehr durch konsistente, kleine Montageunterschiede getrieben wird, die sich summieren.

Systemebene Faktoren, die zur Gewinnfehler beitragen:

• Eingangsoffset und Biasströme des Verstärkers

• ADC-Referenzdrift und Temperaturverhalten

• Widerstand, der durch die Verlegung des Sensorpfads und die Anschlüsse hinzugefügt wird

• Kontaktwiderstand an Steckverbindern oder Busschnittstellen

• Variation der Kupferdicke und Unterschiede in der Beschichtung

• Lötvolumen und Geometrie der Lötstelle rund um die Anschlüsse

Die Gestaltung des Fußabdrucks und die Platzierung der Sensorsammelstelle können angepasst werden, um die Empfindlichkeit gegenüber Lötstellen und Kontaktgeometrie zu reduzieren. Dieser Ansatz führt oft zu einer vorhersehbareren Chargenverhalten als einfach einen engeren nominalen Shunt-Toleranz zu spezifizieren und zu hoffen, dass der Rest des Stapels ideal funktioniert.

Ein niedriger TCR begrenzt die Widerstandsbewegung mit Temperatur, und ein niedriger Leistungskoeffizient reduziert die Widerstandsbewegung bei angelegter Leistungsdichte. Der unangenehme Teil ist, dass die Selbstheizung lastabhängig ist, nicht konstant, so dass die Drift lastabhängig werden kann, effektiv eine leise Nichtlinearität, die Regelalgorithmen möglicherweise nicht vorhersehen können.

Bedingungen, die häufig lastabhängige Drift offenbaren:

• Betrieb im weiten Dynamikbereich

• Wiederholte gepulste Lasten

• Geschlossene Regelkreise, die von linearer Stromrückführung ausgehen

Eine langlebige Strategie besteht darin, den Shunt als thermisch aktiv zu behandeln und den Temperaturanstieg pro Ampere durch Kupferverbreitung, vorhersehbaren Luftstrom und disziplinierte Bauteilplatzierung zu reduzieren, anstatt sich nur auf eine Verbesserung des Datenblatts zu verlassen, die möglicherweise nicht übersetzt werden kann, sobald der thermische Kontext auf Platinebene dominiert.

Selbst wenn der Shunt-Abfall klein ist, können das Element und seine Anschlüsse an einem hohen Gleichtaktpotential liegen. Das bedeutet, dass die Arbeitsspannungsgrenzen, das Verhalten des Isolationssystems und die Durchschlag- bzw. Freiraumwerte auf Systemebene bewertet werden müssen, nicht aus der Millivolt-Messung abgeleitet werden.

Designprüfungen, die ausdrücklich durchgeführt werden müssen:

• Maximale Arbeitsspannung über dem Element und dem Isolationssystem des Gehäuses

• Durchschlags- und Freiraum gemäß der anwendbaren Norm und dem Verschmutzungsgrad

• Platinenreinheit und Rückstände, die die effektive Durchschlagspannung reduzieren können

• Physikalische Platzierung in Bezug auf Kontaminationsquellen und leitende Ablagerungswege

Kontaminationsfaktoren, die Teams später oft überraschen:

• Staubansammlungen in Luftströmungswegen

• Kondensation während der Lagerung oder des Transports

• Flussmittelrückstände und ungleichmäßige Reinigungsabdeckung

Wenn Leckagefehler im Feld zufällig erscheinen, ist die Hauptursache oft eine vorhersehbare Kombination aus Platzierung, Rückständen und Umgebung, die erst nach der Korrelation von Rückläufern mit den Einzelheiten des Herstellungsprozesses offensichtlich wird.

Haltbarkeit unter echtem mechanischem Stress

Shunts werden häufig dort eingesetzt, wo Wärme, Vibration und wiederholtes Stromwechseln koexistieren. Es ist ratsam, anzunehmen, dass die Baugruppe Biegung, Schock und thermische Ausdehnungseffekte erfährt, auch wenn das Produkt als stationär vermarktet wird, da Versand, Installation und Wartung dennoch mechanische Ereignisse mit sich bringen.

Die Oberflächenbeschaffenheit der Anschlüsse und die Schutzbeschichtungen sollten der erwarteten Atmosphäre entsprechen. Korrosion führt nicht immer zu dramatischen Ausfällen; sie kann unbemerkt Milliohm-Niveau-Änderungen einführen, die die Kalibrierung im Laufe der Zeit beeinträchtigen, was tief störend sein kann, da die Filterung der Firmware das Drift weniger offensichtlich machen kann, während der Fehler tatsächlich nicht entfernt wird.

Umgebungen, die Korrosionsmechanismen beschleunigen:

• Industrielle Dämpfe und chemische Exposition

• Streusalz und salzhaltige Luft in Küstennähe

• Hohe Luftfeuchtigkeit und häufige Kondensationszyklen

Große Shunts können sich wie starre Anker verhalten. Während des thermischen Wechselns kann diese Starrheit die Lötfugen belasten, insbesondere in der Nähe von Plattenrändern, Schraubpunkten oder Bereichen, die während der Montage flexibel sind. Ausfälle treten oft dort auf, wo Masse und Vibration aufeinandertreffen, nicht unbedingt dort, wo die Stromdichte am höchsten ist.

Maßnahmen zur mechanischen Zuverlässigkeit:

• Fügen Sie mechanische Unterstützung hinzu, wo es zum Montagekonzept passt

• Befolgen Sie das empfohlene Landmuster, um die Benetzungsfläche und die Fugenform zu kontrollieren

• Vermeiden Sie es, Bereiche der PCB zu überspannen, die während der Installation oder des Festziehens biegen

• Halten Sie Teile mit hohem Gewicht von bekannten Biegungspunkten fern, wenn Platz für das Layout vorhanden ist

Rückläufer aus dem Feld verstärken häufig eine einfache Realität: Risse entstehen dazu, wo sich der Stress konzentriert, und der Stress konzentriert sich dort, wo sich die Steifigkeit abrupt ändert.

Für raue Umgebungen profitiert die Bauteilauswahl von Daten zum Zyklus- und Vibrationsverhalten, die echte Qualifikationsmethoden widerspiegeln. Maßnahmen wie Staking oder Unterfüllungen können in einigen Konstruktionen helfen, können jedoch auch neue thermische oder Stressprobleme schaffen, wenn sie angewendet werden, ohne die Nebenwirkungen zu bestätigen.

Ansätze, die häufig zusammen bewertet werden:

• Komponenten mit validierten Daten zum thermischen Wechseln und Vibrationsverhalten

• Unterfüllung oder Staking, nachdem bestätigt wurde, dass keine Wärme eingeschlossen ist

• Mechanische Einschränkungen, die vermeiden, neue Stressspitzen zu erzeugen

Prüfplanungsdetails, die falsches Vertrauen verringern:

• Temperaturwechsel mit aktivem Last, nicht nur unaktivem Wechsel

• Messung der Drift während der Übergänge des Arbeitszyklus

• Inspektion auf Lötkrebs und Mikrorisse nach dem Wechsel

Unbefeuerte Thermotests können sauber aussehen, während sie Drift im Zusammenhang mit dem Leistungskoeffizienten und lastgeformte mechanische Effekte verfehlen, die nur auftreten, wenn tatsächlich Strom fließt.

Sicherheit, Compliance und fehlersichere Verhaltensweise

Die Sicherheit wird davon bestimmt, was das System tut, wenn etwas schiefgeht, und nicht nur von der angegebenen Bewertung des Bauteils. Eine Stromsensorkette, die sich unter Fehlbedingungen vorhersehbar verhält, führt tendenziell zu beruhigenderen Ergebnissen im Feld und klareren Diagnosen während des Dienstes.

Teile mit anerkannten Sicherheitszertifikaten können die Unsicherheit in Bezug auf die Compliance verringern und in der Regel die Rückverfolgbarkeit verbessern. Dennoch ist die Zertifizierung kein Shortcut zur Systemverifikation, da Kriechstrom, Abstände und thermische Bedingungen Eigenschaften des montierten Produkts und seiner Layoutentscheidungen sind.

Compliance- und Verifikationspunkte, die systemeigen bleiben:

• Kriechstrom und Abstände auf Platinenebene

• Temperaturanstieg im realen Gehäuse und bei Luftstrombedingungen

• Abstände um Verunreinigungen und Rückstände

• Fertigungskontrollen, die die angenommene Sauberkeit und den Abstand bewahren

Gehen Sie davon aus, dass der Shunt offen, aufwärts driftet oder intermittierende Verbindungen entwickelt. In einem Regelkreis kann ein offener Shunt fälschlicherweise als kein Strom interpretiert werden, was dazu führen kann, dass das System mehr Antrieb anfordert und ein unkontrolliertes Verhalten erzeugt.

Fehlerverhalten, auf die man planen sollte:

• Offene Leitung im Shunt oder abgehobene Anschlüsse

• Allmählicher Widerstandsdrift, der die Strommessungen beeinflusst

• Intermittierender Kontakt unter Vibration oder thermischer Ausdehnung

• Beschädigung der Sense-Leitungen oder Anomalien beim ADC-Eingang

Erkennungs- und Minderungsschemata, die häufig verwendet werden:

• Plausibilitätsprüfungen, die befehlsmäßige vs. gemessene Reaktionsvergleiche

• ADC-Sättigungsüberwachung und Bereichsanitätsprüfungen

• Timeout-basierte Fehlerverriegelung für instabile Messwerte

• Definiertes Verhalten bei der Deaktivierung, wenn die Sensorik unzuverlässig wird

Systeme, die in einen vorhersehbaren deaktivierten Zustand bei Sensorfehlern übergehen, sind in der Regel einfacher zu validieren und leichter zu vertrauen als Systeme, die versuchen, mit mehrdeutigem Feedback weiter zu arbeiten.

Stellen Sie Testpunkte oder integrierte Diagnosen bereit, damit Fehler ohne riskantes Sondieren in der Nähe von Hochstrom- oder Hochspannungsstellen isoliert werden können. Serviceteams bewegen sich oft schneller, wenn das Design eine klare Methode bietet, um zu bestätigen, ob die Sensorenkette intakt ist, und diese Geschwindigkeit reduziert häufig sekundäre Schäden durch wiederholtes Trial-and-Error-Nacharbeiten.

Servicetaugliche Entwurfsvorschriften:

• Zugängliche Testpunkte für Spannung und Referenzprüfungen

• Eingebaute Selbsttest-Haken oder Kalibrierungsrückmeldungen, wo möglich

• Klare Isolation Schritte, die Sensorfehler von Lastfehlern trennen

• Dokumentation, die gemessene Knoten mit erwarteten Werten unter sicheren Bedingungen verbindet

Mechanische und Sicherheitsfaktoren sind der praktische Weg, durch den Genauigkeit, Stabilität und sicheres Verhalten über die Zeit bestehen bleiben. Zuverlässigere Strommessdesigns behandeln den Shunt zunächst als thermisch-mechanisches Element und als idealen Widerstand an zweiter Stelle und passen dann die Layout-Symmetrie, Isolationsdisziplin, Kontaminationskontrolle und fehlerverzeihende Logik an diesen realen Betriebszusammenhang an.

Berechnungsbeispiele

Shunt-basierte Strommessung sieht auf Papier sauber aus, und die Gleichungen verursachen selten von sich aus Probleme. Was die Leute später überrascht, ist, wie schnell ein korrekter elektrischer Wert anders aussehen kann, sobald Temperaturerhöhung, Montagebelastung, Kupferwiderstand und Verhalten von Steckverbindern ins Spiel kommen. In der täglichen Konstruktionsarbeit ist die zufriedenstellendste Shunt-Wahl in der Regel die, die über Wärme, Bauvariationen und parasitäre Verdrahtungen hinweg vorhersehbar bleibt und dennoch ein Signal liefert, das die analoge Front-End lesen kann, ohne Drama.

Angenommen, ein maximaler Strom von 100 mA und eine Ziel-Sensspannung von 50 mV. Dieses Spannungsniveau fühlt sich typischerweise angenehm an, da es über den üblichen Offset- und Rauschpegeln liegt, sodass das System nicht gezwungen ist, nach Auflösung zu suchen.

Elektrische Einrichtung und Berechnung:

• Widerstand: R = 0.05 / 0.1 = 0.5 Ω

• Maximale Shunt-Dissipation: P = I² × R = 0.1² × 0.5 = 0.005 W

5 mW sieht fast zu klein aus, um sich darum zu kümmern, doch es ist schwer zu ignorieren, wie oft echte Hardware wärmer wird als ursprünglich in der ersten Tabelle angenommen. Die Wahl einer größeren Leistungsbewertung (zum Beispiel 0.25 W) fühlt sich oft in guter Weise konservativ an: sie senkt die Temperaturerhöhung, reduziert den Widerstandsdrift und bietet Spielraum, wenn das System sich nicht ideal verhält.

Szenarien, die oft die wohlwollende Leistungsvermutung strapazieren: heiße Gehäuse, nahe Wärmequellen, reduzierte Konvektion, verlängerte Fehlerströme aufgrund von Firmware- oder Lastproblemen.

Auf diesem Stromniveau ist die Selbstheizung normalerweise nicht der dominante Fehlerterm, und diese Realität kann seltsam beruhigend sein: Der Shunt kann in Ordnung sein, während das Front-End still das Genauigkeitslimit festlegt.

Ein Signal mit 50 mV Vollaussteuerung ist im Allgemeinen leicht zu verstärken, doch das Vertrauen in das Design verbessert sich, wenn der Offset und der Drift des Verstärkers über die Temperatur gut unterhalb des Millivoltbereichs bleiben. Es hilft auch, wenn das nach dem Gewinn bezogene Rauschen die kleinsten Schritte, die Ihnen wichtig sind, nicht verwischt. Eine häufige Frustration in Überprüfungssitzungen ist es, einen sorgfältig ausgewählten Shunt zu sehen, der mit einem Verstärker gepaart ist, dessen Offsetdrift über die Temperatur der größte Beitrag im Fehlerbudget wird.

Selbst bei niedrigen Strömen können Erdungsfehler Fehler erzeugen, die peinlich größer sind als der Shunt-Abfall, den Sie messen wollten. Enges, paariges Routen für die Sensorkabel und eine saubere Referenzstrategie helfen, Offsets zu vermeiden, die nur erscheinen, wenn andere Teilsysteme den Zustand wechseln.

Typische Layoutpraktiken, die mysteriöse Ablesungen reduzieren: Kelvin-Sensor-Routing zum Shunt-Element, dichtes differentielles Routing, kontrollierte Rückwege, Trennung von hohen di/dt-Schleifen.

Angenommen, 50 A Vollaussteuerung und eine Ziel-Sensspannung von 75 mV. Die Absicht hier ist vertraut: Halten Sie den Leistungsverlust in einem angemessenen Rahmen, während Sie gleichzeitig ein Senssignal liefern, das in einer geräuschvollen Umgebung standhält.

Elektrische Einrichtung und Berechnung:

• Widerstand: R = 0.075 / 50 = 0.0015 Ω

• Maximale Shunt-Dissipation: P = 50² × 0.0015 = 3.75 W

Ein Bauteil mit einer Nennleistung von 5 W kann ein angemessener Ausgangspunkt sein, aber das Etikett erzählt selten die ganze Geschichte. In realen Bauprojekten hängt die Temperaturerhöhung stark davon ab, wie der Shunt montiert und gekühlt wird, und diese Details können das Ergebnis dominieren, selbst wenn die elektrische Berechnung fehlerfrei ist.

Praktische Einflüsse, die oft die Katalognummer übertreffen: Kupferfläche und -dicke, Luftstrom, Montageoberfläche, Nähe zu heißen Komponenten, Wärmeaufnahme des Gehäuses.

Bei 50 A fällt die Spannung von Steckverbindern und Kupfer auf dasselbe Niveau wie 75 mV, was genau der Punkt ist, an dem die Messargumente beginnen. Wenn die Sensorleitungen nicht direkt vom Shunt-Element (Kelvin-Verbindungen) abgenommen werden, umfasst die Messung den Verdrahtungs- und Kontaktwiderstand, der mit dem Altern der Steckverbinder, Oxidation und Temperatur abweichen kann. Dies ist ein häufiger Grund, warum zwei auf der Bank identisch aussehende Einheiten nach der Installation nicht übereinstimmen.

Die Selbstheizung verschiebt den Widerstand gemäß dem TCR des Shunts, und diese Verschiebung zeigt sich als Gewinnfehler. Das Design fühlt sich eher unter Kontrolle an, wenn das thermische Verhalten als Teil der Messübertragungsfunktion behandelt wird, nicht als nachträglicher Gedanke.

Elemente, die häufig in eine realistische thermische/Fehlerprüfung einfließen: größter kontinuierlicher Strom, realistische Fehlerdauer, heiße Umgebung, Temperatursteigerung im Gehäuse, PCB-Kupferverteilungswiderstand, Steckverbinderschädigung.

Hochstromtransienten können Induktivität und mechanische Instabilität aufweisen, was sich schwer im Firmware-Durchschnitt ausgleichen lässt. Elemente mit niedriger Induktivität (oft Metall-Element-Konstruktionen) reduzieren Messartefakte während schneller Stromschritte. Mechanischer Stress verdient ebenfalls Respekt: Schraubendrehmoment, PCB-Biegung und thermische Zyklen können den Widerstand um kleine Beträge verschieben, die auf Milliohm-Niveau sichtbar werden.

Mechanische/strukturelle Faktoren, die Ingenieure oft nachverfolgen: Momentenvariationen, Unterlegscheibenstapel, Kriechen über die Zeit, thermische Ausdehnungsanpassung, Vibration.

Nehmen wir ein Batteriesystem mit 10 A Volleinspeisung und einer Ziel-Sensor-Spannung von 100 mV an. Die Berechnungen sind einfach, aber das Verhalten im Feld ist oft nicht, insbesondere wenn Laden und Entladen in warmen Abteilen stattfinden.

Elektrische Einrichtung und Berechnung:

• Widerstand: R = 0.1 / 10 = 0.01 Ω

• Volleinspeisung Shunt-Dissipation: P = 10² × 0.01 = 1 W

Ein Bauteil mit 2 W (oder höher) reduziert üblicherweise die Temperatursteigerung und verbessert die Stabilität, was mit dem übereinstimmt, was viele Teams nach der ersten Runde von Felddaten lernen: Drift zeigt sich oft, wenn Selbstheizung und Gehäusetemperatur zusammenfallen. Ergebnisse bei Raumtemperatur können wirklich hervorragend sein und dennoch das Verhalten bei erhöhten Temperaturen nicht vorhersagen.

Bedingungen, die häufig Drift offenbaren: anhaltendes Laden/Entladen, heiße Umhüllungen, begrenzte Luftbewegung, benachbarte Stromwandler, die die Platine erwärmen.

Eine höhere Sensor-Spannung verbessert das Signal-Rausch-Verhältnis und erleichtert die Anforderungen an den Verstärker, erhöht jedoch den Leistungsverlust und die lokale Erwärmung. Eine niedrigere Sensor-Spannung reduziert die Dissipation, legt jedoch mehr Last auf den Offset des Verstärkers, das Rauschen und die Auslegung. Viele robuste Designs bevorzugen letztendlich eine moderate Sensor-Spannung und investieren dann echte Anstrengungen in das Thermal Management, da das langfristige Verhalten oft vorhersagbarer ist als das Streben nach minimalem Verlust.

Handelsachsen, die üblicherweise gemeinsam bewertet werden: SNR-Marge, Verstärker-Offset/Drift-Puffer, zulässige Dissipation, Temperatursteigerung, mechanische Verpackungsbeschränkungen.

Die Auswahl des Shunts verläuft reibungslos, wenn die elektrischen Ziele und die physikalischen Realitäten als ein gekoppelt Problem betrachtet werden. Die folgende Reihenfolge ist einfach genug, um sie zu wiederholen, und doch detailliert genug, um die Probleme zu erfassen, die häufig spät auftauchen.

Berechnen Sie zuerst die elektrischen Ziele:

• Berechnen Sie den Shunt-Widerstand aus der gewünschten Sensorkranz: R = Vsense / IFS

• Berechnen Sie die Dissipation unter Verwendung des Worst-Case-Stroms: P = IMAX² × R

Bei der Definition von IMAX ist es hilfreich, transiente und Fehlerszenarien einzubeziehen, die länger dauern können, als die erste Intuition vermuten lässt.

Bauteile mit niedrigem TCR, niedriger Induktivität und gut beschriebenem Driftverhalten führen typischerweise zu ruhigeren Debug-Zyklen. Konstruktionen, die Kelvin-Überwachung, stabile Abschlüsse und wiederholbare Montagen unterstützen, zahlen sich in der Konsistenz von Einheit zu Einheit oft aus.

Teilemerkmale, die häufig während der Auswahl gruppiert werden: TCR, Langzeitdriftspezifikation, Pulsverarbeitungsnotizen, Induktivität, Anschlussstil, empfohlenes Landmuster, Kelvin-Fähigkeit.

Messen oder Modellieren Sie den Temperaturanstieg des Shunts in der realen Baugruppe bei heißer Umgebung, unter Verwendung der vorgesehenen Montagemethode und Kupfergeometrie. Dieser Schritt fördert in der Regel die Treiber zutage, von denen Ingenieure sich wünschen, sie wären kleiner: Luftstromannahmen, Wärmeaufnahme, Erwärmung von Steckverbindern und Kupferverteilungswiderstand.

Eine konstante Sichtweise im Design ist, dass die Shuntmessung eine elektrische Messung ist, die in einem thermischen und mechanischen System lebt. Designs, die diese Kopplung anerkennen, liefern in der Regel Messwerte, die über Einheiten, Temperatur und Zeit hinweg konsistent bleiben.

Schlussfolgerung

Eine genaue Strommessung erfordert mehr als die Auswahl eines Widerstands, der eine einfache Berechnung erfüllt. Shuntwert, Leistungsabgabe, Temperaturanstieg, Toleranz, TCR, Verstärkerleistung, ADC-Verhalten und PCB-Layout tragen alle zum Endergebnis bei. Durch das Ausbalancieren von Signalstärke, Effizienz, thermischen Grenzen und Fehlerquellen können Designer Strommesssysteme entwickeln, die unter realen Betriebsbedingungen stabil, genau und zuverlässig bleiben.

Häufig gestellte Fragen [FAQ]

1. Warum bringt die Auswahl einer extrem niedrigen Shuntspannung oft mehr Messprobleme mit sich als erwartet?

Eine sehr niedrige Shuntspannung reduziert den Energieverlust und verbessert die Effizienz, macht die Messung jedoch auch anfälliger für Verstärkeroffset, Temperaturdrift, ADC-Quantisierungsrauschen, thermoelektrische Spannungen und Schaltstörungen. Wenn das Signal kleiner wird, verbrauchen diese Fehlerquellen einen größeren Prozentsatz des Messbereichs. Was auf dem Papier effizient erscheint, kann letztendlich eine zusätzliche Kalibrierung, Filterung und Layout-Optimierung erfordern, um stabile Strommessungen über Temperatur- und Betriebsbedingungen aufrechtzuerhalten.

2. Warum ist die Auswahl des Shunt-Widerstands grundsätzlich ein Kompromiss zwischen Effizienz und Messvertrauen?

Eine Erhöhung des Shuntwiderstands erzeugt eine größere Messeffspannung, was das Signal-Rausch-Verhältnis verbessert und den Druck auf den Verstärker und den ADC reduziert. Allerdings erhöht es auch die Leistungsabgabe, den Temperaturanstieg und den Spannungsabfall, der von der Last gesehen wird. Eine Verringerung des Shuntwiderstands verbessert die Effizienz und minimiert die Erwärmung, stellt jedoch strengere Anforderungen an die analoge Genauigkeit, die Qualität des PCB-Layouts und die digitale Filterung. Erfolgreiche Designs balancieren typischerweise beide Ziele aus, anstatt ausschließlich für eines zu optimieren.

3. Warum kann eine Strommessschaltung bei Raumtemperatur genau erscheinen, aber nach dem Aufwärmen erheblich abdriften?

Selbstwärmung verändert den Shuntwiderstand gemäß seinem Temperaturkoeffizienten (TCR). Wenn kontinuierlich Strom fließt, erwärmen sich der Shunt und das umliegende Kupfer allmählich, was dazu führt, dass sich der gemessene Wert verschiebt, selbst wenn der tatsächliche Strom unverändert bleibt. Zusätzliche Wärme von nahegelegenen Bauteilen, Temperaturanstieg des Gehäuses und Variationen im Luftstrom können diesen Effekt weiter verstärken. Das thermische Verhalten wird oft zu einem großen Beitrag zur langfristigen Messgenauigkeit.

4. Warum wird das Kelvin-Messen für Niedrigwiderstands-Shuntmessungen als essentiell betrachtet?

Wenn die Shuntwerte in den Milliohm-Bereich fallen, kann der Widerstand von PCB-Leitungen, Durchkontaktierungen, Lötkontakten und Steckverbindern vergleichbar mit dem Shunt selbst werden. Das Kelvin-Messen trennt den stromführenden Pfad vom Spannungssensor-Pfad und stellt sicher, dass nur die Spannung über dem Widerstandselement gemessen wird. Ohne Kelvin-Anschlüsse kann parasitärer Widerstand stromabhängige Fehler einführen, die zwischen den Baugruppen variieren und sich im Laufe der Zeit aufgrund von Steckverbinderalterung oder mechanischem Stress verschlechtern.

5. Warum sollten die Berechnungen des Leistungsverlusts in vielen Anwendungen auf dem RMS-Strom und nicht auf dem Spitzenstrom basieren?

Spitzenstromwerte können während Schaltvorgängen oder Starttransienten alarmierend erscheinen, aber die langfristige Erwärmung wird hauptsächlich durch den RMS-Strom bestimmt. Der RMS-Strom spiegelt die durchschnittliche Energie wider, die über die Zeit an den Widerstand geliefert wird, und beeinflusst somit direkt den Temperaturanstieg. Designs, die sich nur auf den Spitzenstrom konzentrieren, können den thermischen Stress unterschätzen, wenn hochduty-cycle Lasten nahezu kontinuierliche Erwärmungsbedingungen schaffen.
