Wie man Hochspannungskondensatoren sicher testet und entlädt

Hochspannungskondensatoren können gefährliche Energie speichern, selbst nachdem die Stromversorgung entfernt wurde, daher sind sicheres Testen, Entladen, Handhabung und Verifikation unerlässlich. Dieser Artikel erklärt die Schritte zum Testen von Kondensatoren, die Funktion von Entladewiderständen, Entladewerkzeuge, Kurzschlussstäbe, PSA, Ursachen von Explosionen, Risiken von Mikrowellenkondensatoren, Arten von Sicherheitsschaltern, Lagerpraktiken, OSHA-Vorschriften und IEC 60831-Anforderungen.

Katalog

Sicheres Testen von Hochspannungskondensatoren

Ein Hochspannungskondensator kann auch nach Abschalten der Stromversorgung eine gefährliche elektrische Ladung speichern. Da gespeicherte Energie Minuten oder länger im Kondensator verbleiben kann, sollte niemals davon ausgegangen werden, dass das Bauteil unmittelbar nach Entfernen der Stromversorgung sicher zu berühren ist.

Bevor eine Inspektion oder Messung beginnt, muss der Kondensator vollständig entladen werden. Nach dem Entladevorgang sollte ein Voltmeter über die Anschlüsse angeschlossen werden, um zu verifizieren, dass die verbleibende Spannung 0 V oder auf einem sicheren Niveau liegt. Dieser Verifizierungsschritt ist wichtig, da ein Kondensator manchmal aufgrund von dielektrischer Absorption, insbesondere bei größeren Hochspannungseinheiten, eine geringe Spannung zurückgewinnen kann.

Das Überspringen dieses Schrittes kann zu elektrischem Schlag, Lichtbogenentladung, Geräteschäden oder schweren Verletzungen führen.

Isolieren des Kondensators vor dem Test

Sobald der Kondensator entladen und als sicher verifiziert wurde, sollte er nach Möglichkeit vom Stromkreis getrennt werden. Das Testen eines Kondensators, während er angeschlossen bleibt, kann zu irreführenden Messwerten führen, da nahegelegene Widerstände, Halbleiter und andere Kondensatoren die Messung beeinflussen können.

Das Entfernen des Kondensators ermöglicht es dem Messgerät, das Bauteil selbst und nicht die umgebende Schaltung zu bewerten. Dies liefert eine genauere Angabe über seinen tatsächlichen Zustand.

Vor dem Abklemmen des Bauteils ist es gute Praxis, die Verdrahtungsorte zu markieren oder ein Referenzfoto zu machen. Dies hilft, Verdrahtungsfehler während der Wiederinstallation zu vermeiden.

Messen des Kapazitätswerts

Nachdem der Kondensator isoliert wurde, stellen Sie das Multimeter auf die Funktion zur Kapazitätsmessung ein. Schließen Sie die Prüfspitzen fest an die Kondensatoranschlüsse an und warten Sie, bis der Wert stabil ist. Große Kondensatoren benötigen möglicherweise ein paar Sekunden, bis ein endgültiger Wert auf dem Display erscheint.

Der gemessene Kapazitätswert sollte dann mit dem Nennwert verglichen werden, der auf dem Körper des Kondensators aufgedruckt ist. Die meisten Kondensatoren werden mit einem angegebenen Toleranzbereich hergestellt, sodass eine geringe Abweichung vom Nennwert normal ist.

Während des Messvorgangs sollte der Kontakt mit freiliegenden Anschlüssen oder leitenden Teilen der Sonden vermieden werden. Auch nach der Entladung sollten sichere Handhabungspraktiken während des gesamten Tests beibehalten werden.

Schritt-für-Schritt Hochspannungskondensator-Testverfahren

Ein sicheres Testverfahren folgt normalerweise diesen Schritten:

• Entladen Sie den Kondensator vollständig.

• Überprüfen Sie die Entladung mit einem Voltmeter.

• Trennen Sie den Kondensator vom Stromkreis.

• Stellen Sie das Multimeter auf Kapazitätsmodus ein.

• Schließen Sie die Sonden an die Kondensatoranschlüsse an.

• Warten Sie, bis der Wert stabil ist.

• Vergleichen Sie den gemessenen Wert mit der Nennkapazität.

Das Befolgen der Schritte in der richtigen Reihenfolge hilft, das Risiko zu verringern und die Messgenauigkeit zu verbessern.

Bewertung der Testergebnisse

Ein Kapazitätswert, der innerhalb der vom Hersteller angegebenen Toleranz liegt, deutet normalerweise darauf hin, dass der Kondensator normal funktioniert.

Ein Wert, der deutlich unter dem Nennwert liegt, kann auf Alterung des Kondensators, die Verschlechterung des Dielektrikums oder interne Beschädigungen hinweisen. Ein ungewöhnlich hoher Wert, instabile Messungen oder ein schwankendes Display können auf Leckströme, Feuchtigkeitsschäden, interne Durchschläge oder Bauteilversagen hindeuten.

Allein die Kapazitätsmessung zeigt möglicherweise nicht jeden Defekt an. In kritischen Anwendungen können zusätzliche Tests wie Isolationswiderstand, Leckstrom oder Testen des Äquivalentserienwiderstands (ESR) erforderlich sein.

Während des gesamten Testprozesses sollten isolierte Werkzeuge, spannungsgeprüfte Handschuhe und geeignete persönliche Schutzausrüstungen (PSA) verwendet werden, wann immer Hochspannungskondensatoren gehandhabt werden.

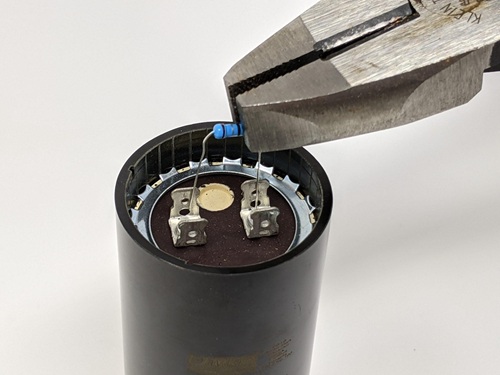

Sicherheit des Entladewiderstands für Kondensatoren

Ein Kondensator kann weiterhin elektrische Energie speichern, selbst nachdem die Stromversorgung abgeschaltet wurde. In Hochstromkreisen kann diese gespeicherte Ladung auf einem gefährlichen Niveau bleiben und während der Inspektion, Wartung oder Reparatur ein Schockrisiko darstellen.

Ein Entladewiderstand wird installiert, um dieses Risiko zu verringern. Sein Zweck besteht darin, den Kondensator automatisch zu entladen, nachdem die Stromversorgung entfernt wurde, und die Spannung auf ein sicheres Niveau zu senken, ohne dass manuelle Eingriffe erforderlich sind.

Ohne einen Entladepfad kann ein Kondensator lange nach dem Ausschalten der Geräte geladen bleiben. Dies ist besonders wichtig in Stromversorgungen, Motorantrieben und anderen Hochspannungssystemen, in denen Kondensatoren eine erhebliche Energiemenge speichern können.

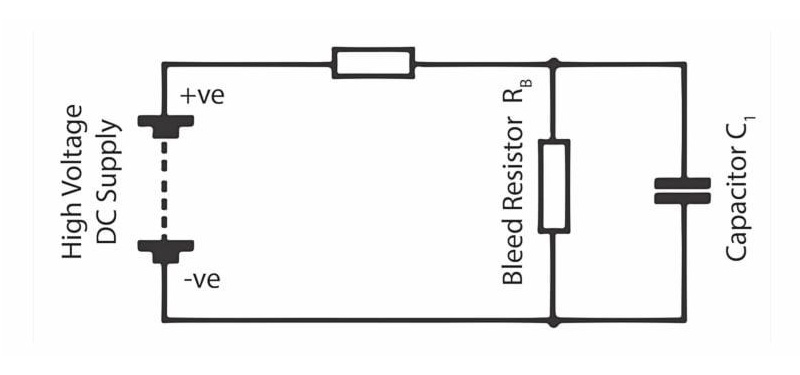

So funktioniert ein Entladewiderstand

Ein Entladewiderstand ist parallel zum Kondensator geschaltet. Im normalen Betrieb fließt nur ein kleiner Strom durch den Widerstand, wodurch der Schaltkreis mit minimalem Energieverlust normal funktionieren kann.

Wenn die Stromversorgung getrennt wird, beginnt der Kondensator, seine gespeicherte Energie durch den Widerstand abzugeben. Anstatt plötzlich zu entladen, sinkt die Spannung allmählich im Laufe der Zeit. Diese gesteuerte Entladung hilft, das Risiko eines elektrischen Schlags zu verringern und verhindert eine plötzliche Energiefreisetzung, die Bauteile beschädigen könnte.

Während die Spannung des Kondensators sinkt, nimmt auch der Entladestrom ab, bis die verbleibende Spannung ein sicheres Niveau erreicht.

Auswahl des richtigen Widerstandswertes

Der Widerstandswert spielt eine entscheidende Rolle sowohl für die Sicherheit als auch für die Leistung des Schaltkreises. Ein Widerstand mit einem sehr niedrigen Widerstandswert kann den Kondensator schnell entladen, kann jedoch auch den Energieverbrauch erhöhen und während des normalen Betriebs unnötige Wärme erzeugen.

Ein Widerstand mit einem sehr hohen Widerstandswert verringert den Energieverlust, kann jedoch dazu führen, dass der Kondensator nach dem Herunterfahren über einen längeren Zeitraum geladen bleibt. Dies kann ein Sicherheitsrisiko darstellen, wenn Geräte kurz nach Abschaltung gewartet werden.

Der Widerstand sollte daher so ausgewählt werden, dass ein Gleichgewicht zwischen sicherer Entladezeit, Energieverlust und Effizienz des Schaltkreises erzielt wird. Das Ziel ist es, die Spannung des Kondensators innerhalb eines angemessenen Zeitrahmens auf ein sicheres Niveau zu senken, während der normale Betrieb des Systems aufrechterhalten wird.

Überprüfung des Entladewiderstands während der Wartung

Ein Entladewiderstand sollte nicht als durchgehend funktionsfähig während der gesamten Lebensdauer der Ausrüstung betrachtet werden. Wärme, Alterung, Vibration und elektrische Belastung können dazu führen, dass der Widerstand driftet oder vollständig ausfällt.

Überprüfen Sie während der Wartung den Widerstand auf Anzeichen von Verfärbung, Rissbildung, Überhitzung, lockeren Verbindungen oder physischen Schäden. Jede sichtbare Verschlechterung kann darauf hindeuten, dass der Widerstand den Kondensator nicht mehr wie vorgesehen entladen kann.

Selbst wenn ein Entladewiderstand installiert ist, sollte die Spannung des Kondensators immer vor der Handhabung des Schaltkreises überprüft werden.

Überprüfung der sicheren Spannung vor dem Berühren des Kondensators

Ein Entladewiderstand bietet einen automatischen Entladepfad, sollte jedoch niemals die einzige Sicherheitsmaßnahme sein. Bevor Sie die Kondensatoranschlüsse berühren, Testgeräte anschließen oder Wartungsarbeiten beginnen, verwenden Sie ein Voltmeter, um die Spannung am Kondensator zu messen.

Eine sichere Ablesung bestätigt, dass die gespeicherte Ladung entfernt wurde. Dieser letzte Verifizierungsschritt ist wichtig, da ein defekter Widerstand, eine schlechte Verbindung oder ein beschädigter Schaltkreis den Kondensator auch dann unter Spannung halten kann, wenn die Geräte ausgeschaltet zu sein scheinen.

Aus diesem Grund sollte die Spannung des Kondensators immer mit einem Messgerät überprüft werden, anstatt sich ausschließlich auf den Entladewiderstand zu verlassen.

Was passiert, wenn Sie einen geladenen Kondensator berühren?

Ein geladener Kondensator speichert elektrische Energie und kann diese Energie sofort freisetzen, wenn ein leitender Weg entsteht. Der Kontakt mit den Anschlüssen, freiliegenden Leitern oder angeschlossenen Schaltkreisteilen kann den Stromfluss durch den Körper ermöglichen, was zu einem elektrischen Schlag führt.

Die Schwere des Schlags hängt von mehreren Faktoren ab, einschließlich der Kondensatorspannung, der gespeicherten Energie, des Entladestroms, der Kontaktdauer und des Strompfads durch den Körper. Höhere Spannungen und höhere gespeicherte Energien erhöhen im Allgemeinen das Risiko schwerer Verletzungen.

Da ein Kondensator nach dem Entfernen der Energie unter Spannung bleiben kann, sollte niemals davon ausgegangen werden, dass er allein aufgrund des ausgeschalteten Geräts sicher ist.

Sofortige Auswirkungen des Kontakts

Wenn ein geladener Kondensator berührt wird, kann die gespeicherte Energie innerhalb eines Bruchteils einer Sekunde entladen werden. Das Gefühl ist oft plötzlich und unerwartet, da die Energiefreisetzung nahezu sofort beim Kontakt erfolgt.

Bei niedrigeren Spannungsniveaus kann die Entladung einen schmerzhaften Schlag, ein Kribbeln, Muskelzucken oder leichte Hautverbrennungen verursachen. Selbst wenn die Verletzung klein erscheint, kann die plötzliche Reaktion dazu führen, dass eine Person sich schnell zurückzieht, das Gleichgewicht verliert oder nahegelegene Geräte stößt.

Mit steigender Spannung und gespeicherter Energie werden die Auswirkungen schwerwiegender. Starke Muskelkontraktionen können es schwierig machen, den Leiter freiwillig loszulassen. Tiefe Verbrennungen, Nervenschäden und Gewebeverletzungen können an den Punkten auftreten, an denen der Strom in den Körper eintritt und ihn verlässt.

Risiken im Zusammenhang mit Hochspannungskondensatoren

Hochspannungskondensatoren stellen ein viel größeres Risiko dar, da sie eine große Menge Energie in sehr kurzer Zeit abgeben können. Der Kontakt mit diesen Kondensatoren kann schwere Verbrennungen, intensive Muskelkontraktionen, Atembeschwerden und Störungen der normalen elektrischen Aktivität des Herzens verursachen.

Wenn Strom durch den Brustbereich fließt, wird das Risiko deutlich ernster. Unter bestimmten Bedingungen kann die Entladung Herzrhythmusstörungen, ventrikuläre Fibrillation oder Herzstillstand auslösen. Diese Auswirkungen können sogar auftreten, wenn es nur wenige sichtbare äußere Verletzungen gibt.

Die Gefahr beschränkt sich nicht nur auf den elektrischen Schlag selbst. Die Kraft der Reaktion kann zu Stürzen von Leitern, Verletzungen durch Aufprall oder zu versehentlichem Kontakt mit anderen unter Spannung stehenden Geräten in der Nähe führen.

Warum auch kleine Kondensatoren nicht ignoriert werden sollten

Viele Menschen assoziieren elektrische Gefahren nur mit großen Industrie-Kondensatoren, aber kleinere Kondensatoren können ebenfalls ausreichend Energie speichern, um Verletzungen zu verursachen. Abhängig von der Spannung und dem Kapazitätswert kann ein scheinbar kleines Bauteil immer noch einen schmerzhaften Schlag erzeugen oder empfindliche Geräte beschädigen, wenn es unerwartet entladen wird.

Die physische Größe eines Kondensators zeigt nicht immer an, wie viel Energie er enthält. Aus diesem Grund sollte jeder Kondensator bis zur Überprüfung seiner Spannung mit Vorsicht behandelt werden.

Sichere Praxis vor dem Umgang mit einem Kondensator

Bevor die Anschlüsse des Kondensators berührt, Testgeräte angeschlossen oder Wartungsarbeiten begonnen werden, sollte der Kondensator mit einer geeigneten Entlademethode ordnungsgemäß entladen werden. Nach der Entladung sollte die verbleibende Spannung mit einem Voltmeter gemessen werden, um zu bestätigen, dass der Kondensator ein sicheres Niveau erreicht hat.

Dieser Verifizierungsschritt ist wichtig, da einige Kondensatoren möglicherweise Restladungen speichern oder nach der Entladung eine geringe Spannung wiederherstellen können. Bis ein Messgerät bestätigt, dass die Spannung auf einen sicheren Wert reduziert wurde, sollte der Kondensator immer als unter Spannung stehend und potenziell gefährlich behandelt werden.

Ursachen für die Explosion von Hochspannungskondensatoren

Hochspannungskondensatoren sind so konzipiert, dass sie innerhalb spezifischer elektrischer und umweltbedingter Grenzen arbeiten. Wenn diese Grenzen überschritten werden, können übermäßige Hitze, Druck oder elektrischer Stress im Komponenteninneren entstehen. Wenn die internen Materialien diesen Bedingungen nicht mehr standhalten können, kann der Kondensator reißen, entlüften, in Brand geraten oder explodieren.

Obwohl Explosione von Kondensatoren relativ selten sind, können die Folgen schwerwiegend sein. Ein defekter Kondensator kann heiße Gase, Metallfragmente, Elektrolyt oder brennbare Materialien in die Umgebung freisetzen. Das Verständnis der häufigsten Ursachen für Ausfälle kann helfen, das Risiko von Geräteschäden und Verletzungen zu verringern.

Elektrische Ursachen für Ausfälle

Elektrische Belastung ist eine der häufigsten Ursachen für das Versagen von Kondensatoren. Das Anlegen einer Spannung, die höher als der Nennwert des Kondensators ist, kann zu einer Dielektrikumdurchbruch führen. Das dielektrische Material ist so konzipiert, dass es ein spezifisches elektrisches Feld aushält; das Überschreiten dieser Grenze kann die Isolierung schwächen, den Leckstrom erhöhen und lokale Erwärmung verursachen. In schweren Fällen kann das Dielektrikum vollständig versagen, was zu einem internen Kurzschluss und einem schnellen Druckanstieg im Inneren des Kondensators führt.

Falsche Polarität ist eine weitere Hauptursache für das Versagen, insbesondere bei Elektrolytkondensatoren. Diese Kondensatoren sind polarisiert und müssen entsprechend den markierten positiven und negativen Anschlüssen angeschlossen werden. Eine umgekehrte Polarität kann chemische Reaktionen im Inneren des Kondensators auslösen, was zur Gasbildung und einem Anstieg des Innendrucks führt. Mit steigendem Druck kann der Kondensator anschwellen, entlüften oder reißen.

Die Verwendung eines nicht korrekt spezifizierten Kondensators kann ähnliche Probleme verursachen. Ein Kondensator mit einer unzureichenden Spannungsbewertung, Temperaturbewertung, Ripple-Stromfähigkeit oder Bauart kann über die beabsichtigten Grenzen hinaus betrieben werden. Zum Beispiel kann ein Niederspannungskondensator, der in einem Hochspannungsstromkreis installiert ist, einen Dielektrikumsversagen erfahren, während ein Kondensator, der nicht für hohe Ripple-Ströme ausgelegt ist, während des Betriebs überhitzen kann.

Um das Risiko elektrischer Fehler zu verringern, sollte der Kondensator entsprechend der Betriebsspannung, dem Strom, der Frequenz, der Temperatur und den Umgebungsbedingungen des Stromkreises ausgewählt werden.

Thermische Alterung und interne Defekte

Die Temperatur hat einen erheblichen Einfluss auf die Zuverlässigkeit und Lebensdauer von Kondensatoren. Übermäßige Wärme kann aus der Umgebung, nahegelegenen Leistungskomponenten, schlechter Belüftung oder hohen Ripple-Strömen resultieren, die durch den Kondensator fließen. Wenn die Temperatur steigt, steigen die internen Verluste, und die Isolationsmaterialien beginnen, schneller zu zerfallen.

Längerer Kontakt mit erhöhten Temperaturen kann das Dielektrikum schwächen, die chemische Zersetzung beschleunigen und die Wahrscheinlichkeit interner Kurzschlüsse erhöhen. Mit der Zeit können diese Effekte zur Gasbildung, Druckaufbau und schließlich zum Versagen des Kondensators führen.

Natürliche Alterung trägt ebenfalls zur Verschlechterung von Kondensatoren bei. Wiederholte Lade- und Entladezyklen, lange Betriebsstunden und kontinuierliche elektrische Belastung verringern allmählich die Isolationsfestigkeit und die allgemeine Zuverlässigkeit. Mit dem Alter der internen Materialien erhöht sich die Wahrscheinlichkeit der Entwicklung von Fehlern.

Herstellungsfehler können zusätzliche Risiken schaffen. Kleine Unvollkommenheiten im Inneren des Kondensators bleiben während des normalen Betriebs möglicherweise unentdeckt, können jedoch unter elektrischer oder thermischer Belastung zu Schwachstellen werden. Wenn diese Defekte wachsen, können sie letztendlich ein katastrophales Versagen auslösen.

Die Aufrechterhaltung einer ordnungsgemäßen Kühlung, die Bereitstellung einer angemessenen Luftzirkulation und der Austausch alternder Kondensatoren in angemessenen Intervallen können helfen, die Wahrscheinlichkeit thermischer und altersbedingter Ausfälle zu verringern.

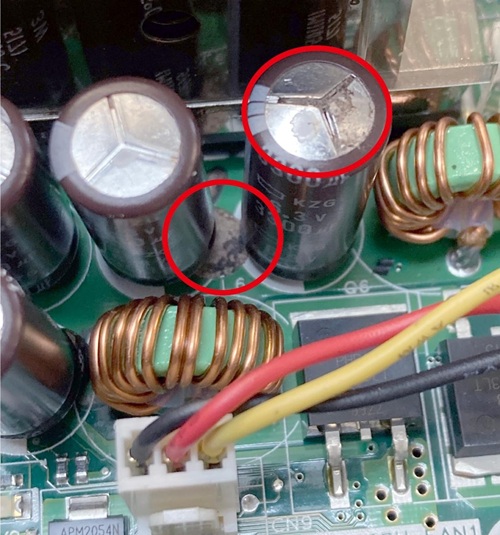

Warnzeichen vor dem Versagen

Kondensatoren zeigen oft sichtbare Warnzeichen, bevor ein schwerwiegendes Versagen auftritt. Regelmäßige Inspektionen können helfen, die Verschlechterung zu erkennen, bevor sie sich zu einem Bruch, Brand oder Explosionsgefahr entwickelt.

Häufige Warnzeichen sind:

• Anschwellen oder Wölbung des Kondensatorgehäuses

• Elektrolytverlust rund um Dichtungen oder Anschlüsse

• Risse im Gehäuse oder in der Isolierung

• Verfärbung aufgrund von Überhitzung

• Korrosion an Anschlüssen oder äußeren Oberflächen

• Beschädigte oder verzogene Sicherheitsventile

• Ungewöhnliche Gerüche, die von der Komponente ausgehen

Jede dieser Bedingungen kann auf interne Schäden, Überhitzung, Isolationsdurchbruch oder Druckaufbau hinweisen. Ein Kondensator, der Anzeichen einer Verschlechterung zeigt, sollte nicht ohne Bewertung weiter betrieben werden.

Das Ersetzen beschädigter oder alternder Kondensatoren, bevor ein vollständiges Versagen auftritt, trägt zur Verbesserung der Systemzuverlässigkeit und zur Verringerung des Risikos von Geräteschäden, Bränden oder Explosionen bei.

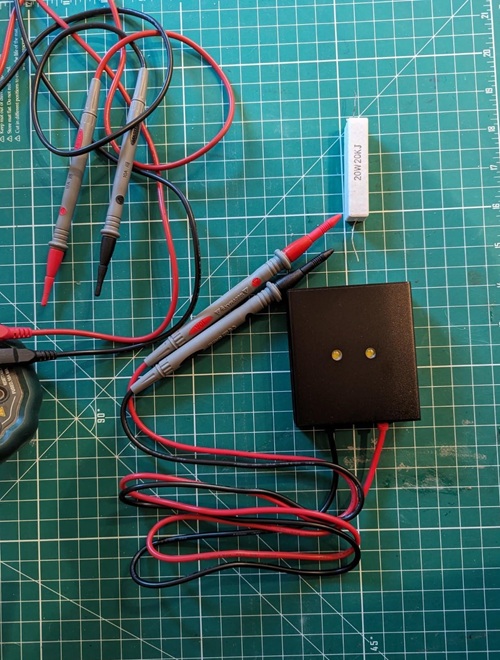

Methoden zum Entladen von Kondensatoren

Ein Hochspannungs-Kondensator kann eine gefährliche elektrische Ladung lange nach dem Abschalten der Stromversorgung halten. Bevor Inspektionen, Tests, Fehlersuche oder Wartung durchgeführt werden, muss die gespeicherte Energie sicher entfernt werden.

Ein Kondensatorentladegerät ist für diesen Zweck konzipiert. Im Gegensatz zum direkten Kurzschluss der Anschlüsse kontrolliert ein Entladegerät die Freisetzung der gespeicherten Energie, indem es den Entladestrom begrenzt. Dies hilft, Funken, Lichtbogenbildung, Schäden an Anschlüssen und unnötige Belastungen für den Kondensator und die umliegenden Komponenten zu verhindern.

Das direkte Verbinden der Anschlüsse mit einem Kabel oder einem Metallobjekt wird nicht empfohlen, da die plötzliche Freisetzung von Energie Geräte beschädigen und eine ernsthafte Sicherheitsgefahr darstellen kann.

Auswahl des richtigen Entladegeräts

Das Entladewerkzeug sollte ordnungsgemäß für den zu wartenden Kondensator ausgewiesen sein. Die Verwendung eines Werkzeugs mit unzureichenden Spannungs- oder Isolationswerten kann zusätzliche Risiken schaffen und die ordnungsgemäße Entladung des Kondensators verhindern.

Mehrere Faktoren sollten bei der Auswahl eines Entladewerkzeugs berücksichtigt werden:

• Die Spannungsbewertung sollte die maximale Betriebsspannung des Kondensators überschreiten.

• Der Entladewiderstand sollte für die Kapazität und die gespeicherte Energie des Kondensators geeignet sein.

• Griffe, Kabel und Stecker sollten mit einer Isolierung ausgestattet sein, die für Hochspannungsanwendungen vorgesehen ist.

• Ein integrierter Spannungsindikator oder Entlade-Statusanzeiger kann während des Entladeprozesses zusätzliche Bestätigung bieten.

Die Verwendung eines ordnungsgemäß bewerteten Entladewerkzeugs hilft sicherzustellen, dass gespeicherte Energie kontrolliert und vorhersehbar entfernt wird.

Sicheres Entladeverfahren

Bevor der Entladeprozess begonnen wird, das Gerät vollständig von allen Stromquellen isolieren. Schalten Sie das System aus, trennen Sie die eingehende Stromversorgung und befolgen Sie die geltenden Abschalt- und Sperrverfahren. Selbst nachdem die Stromversorgung entfernt wurde, sollte der Kondensator weiterhin als voll geladen behandelt werden.

Inspizieren Sie den Kondensator, die Verkabelung und die Umgebung auf beschädigte Isolierung, freiliegende Leiter, lose Verbindungen oder Anzeichen eines Kondensatorausfalls. Potenzielle Gefahren im Voraus zu identifizieren hilft, Risiken während des Entladeverfahrens zu reduzieren.

Nachdem Sie bestätigt haben, dass das System isoliert ist, schließen Sie das Entladewerkzeug an die Kondensatorklemmen an. Stellen Sie sicher, dass die Verbindung sicher ist und während des gesamten Prozesses an ihrem Platz bleibt. Gespeicherte Energie beginnt durch den inneren Widerstand des Werkzeugs zu fließen, was dazu führt, dass die Spannung des Kondensators allmählich und nicht sofort abnimmt.

Wenn das Entladewerkzeug einen Spannungsindikator enthält, überwachen Sie ihn, bis die angezeigte Spannung ein sicheres Niveau erreicht. Größere Kondensatoren benötigen möglicherweise zusätzliche Zeit, da sie erheblich mehr Energie speichern können.

Sobald der Entladeprozess abgeschlossen ist, verwenden Sie ein ordnungsgemäß bewertetes Multimeter, um die Spannung direkt an den Klemmen des Kondensators zu messen. Bestätigen Sie, dass die verbleibende Spannung 0 V oder innerhalb der für das Gerät angegebenen sicheren Grenze liegt.

Dieser Verifizierungsschritt ist entscheidend, da lose Verbindungen, beschädigte Entladewerkzeuge, fehlerhafte Entladepfade oder falsche Widerstandswerte Restspannung im Kondensator hinterlassen können. Ein Kondensator sollte niemals als sicher betrachtet werden, bis die Spannung gemessen und bestätigt wurde.

Sicherer Umgang nach der Entladung

Nach der Bestätigung, dass der Kondensator ein sicheres Spannungsniveau erreicht hat, kann er sicherer gehandhabt werden für Tests, Inspektionen, Austausch oder Wartung. Selbst in diesem Stadium sollten isolierte Werkzeuge und angemessene persönliche Schutzausrüstung weiterhin verwendet werden.

Einige große Kondensatoren können dielektrische Absorption erfahren, was dazu führt, dass nach der Entladung eine kleine Menge Spannung wieder auftritt. Wenn die Wartungsarbeiten verzögert werden, sollte die Spannung vor der Handhabung des Bauteils erneut überprüft werden.

Der sicherste Ansatz ist, jedes Mal das gleiche Verfahren zu befolgen: Die Stromquelle isolieren, den Kondensator mit einem geeigneten Werkzeug entladen, die Spannung mit einem Messgerät überprüfen und erst dann mit der Arbeit beginnen.

Verwendung von Kondensator-Überbrückungsstäben

Kondensator-Überbrückungsstäbe, auch bekannt als Entladestäbe oder Erdungsstäbe, werden häufig verwendet, um große Hochspannungskondensatoren in Umspannwerken, Industrieanlagen, Stromverteilungssystemen und Kondensatorbänken zu entladen. Diese Werkzeuge bieten einen sicheren Entladeweg, während das Personal in sicherer Entfernung von stromführenden Komponenten bleibt.

Da große Kondensatoren beträchtliche Mengen an Energie speichern können, ist die ordnungsgemäße Verwendung eines Überbrückungsstabes vor Inspektions-, Test- oder Wartungsaktivitäten unerlässlich.

Zweck und Komponenten

Der Hauptzweck eines Kondensator-Überbrückungsstabes besteht darin, gespeicherte elektrische Energie sicher von einem Kondensator auf die Erde zu übertragen. Das Werkzeug bietet einen kontrollierten Entladeweg und hilft gleichzeitig, das Risiko eines versehentlichen Kontakts mit unter Spannung stehenden Leitern zu reduzieren.

Ein typischer Überbrückungsstab besteht aus drei Hauptkomponenten:

• Einem langen isolierten Stab, der einen sicheren Arbeitsabstand bietet.

• Einer Erdungsklemme, die mit einem zugelassenen Erdungsanschluss verbunden wird.

• Einem leitfähigen Entladekopf, der die Kondensatorklemmen kontaktiert.

Der isolierte Stab hilft, die Trennung von gefährlichen Spannungen aufrechtzuerhalten, während die Erdungsklemme und der Entladekopf einen Weg schaffen, um gespeicherte Energie sicher abzuführen. Vor der Verwendung sollten alle Komponenten auf Risse, Verunreinigungen, Korrosion, lose Verbindungen oder andere Anzeichen von Beschädigungen überprüft werden.

Schritt-für-Schritt-Verfahren für den Überbrückungsstab

Vor der Verwendung eines Kurzschlussstabs die Ausrüstung de-energisieren und verifizieren, dass alle Stromquellen isoliert sind. Überprüfen Sie den Kondensatorbank, die Verkabelung und die umliegenden Geräte auf beschädigte Isolierung, lose Leiter, Überhitzung oder andere unsichere Bedingungen.

Überprüfen Sie auch den Kurzschlussstab. Stellen Sie sicher, dass der isolierte Stab sauber und unbeschädigt ist und dass das Erdungskabel und die Klemme sicher befestigt sind.

Die Erdungsklemme sollte immer zuerst angeschlossen werden. Befestigen Sie sie an einem verifizierten Erdungspunkt oder einer genehmigten Erdung, bevor Sie sich den Kondensatoranschlüssen nähern. Eine zuverlässige Erdungsverbindung ist notwendig, da sie den Entladeweg für die gespeicherte Energie bereitstellt.

Nachdem die Erdungsverbindung hergestellt wurde, bringen Sie den Entladekopf vorsichtig in Kontakt mit dem Kondensatoranschluss. Je nach Konfiguration des Kondensators müssen möglicherweise mehrere Anschlüsse kontaktiert werden, um die gespeicherte Ladung vollständig zu entfernen.

Während der Entladekopf Kontakt hat, beginnt die gespeicherte Energie durch den Erdungsweg zu fließen. In Systemen mit großen Mengen gespeicherter Energie kann ein sichtbarer Funke oder ein hörbares Entladegeräusch auftreten. Halten Sie den Kontakt lange genug, um den Spannungsabfall vollständig zu ermöglichen.

Nach dem Entladeverfahren den Kurzschlussstab entfernen und mit einem Multimeter die Spannung direkt an den Kondensatoranschlüssen messen. Bestätigen Sie, dass die verbleibende Spannung 0 V oder innerhalb des angegebenen sicheren Limits liegt.

Die Spannungsüberprüfung bleibt entscheidend, da beschädigte Erdungsverbindungen, Gerätefehler oder unvollständige Entladungen eine restliche Ladung im Kondensator hinterlassen können.

Wichtige Sicherheitsüberlegungen

Ein Kurzschlussstab ist ein wichtiges Entladewerkzeug, sollte jedoch niemals die einzige Methode sein, um festzustellen, ob ein Kondensator sicher ist. Die Spannungsmessung mit einem ordnungsgemäß bewerteten Messgerät sollte immer nach dem Entladeprozess durchgeführt werden.

Große Kondensatoren können ebenfalls eine kleine Spannungsrückgewinnung aufgrund der Dielektrikum-Absorption entwickeln. Wenn es eine Verzögerung zwischen Entladung und Wartung gibt, sollte die Spannung erneut überprüft werden, bevor das Bauteil berührt wird.

Eine konsistente Sicherheitsreihenfolge hilft, das Risiko zu reduzieren: die Ausrüstung de-energisieren, die Erdungsklemme anschließen, den Kondensator entladen, die Spannung überprüfen und dann mit Wartungsarbeiten beginnen. Das Befolgen des gleichen Verfahrens jedes Mal trägt zur Verbesserung der Sicherheit und zur Reduzierung der Wahrscheinlichkeit eines versehentlichen Kontakts mit gespeicherter Energie bei.

Persönliche Schutzausrüstung (PSA)

Arbeiten mit Hochspannungs-Kondensatoren setzt das Personal Gefahren wie elektrischen Schlag, Lichtbogenblitze, Verbrennungen, Funken und fliegenden Trümmern durch Komponentenfehler aus. Selbst nachdem die Spannung entfernt wurde, können Kondensatoren genügend gespeicherte Energie behalten, um schwere Verletzungen zu verursachen, wenn keine angemessenen Vorsichtsmaßnahmen getroffen werden.

Persönliche Schutzausrüstung (PSA) bietet eine zusätzliche Schutzschicht während Inspektionen, Tests, Entladeverfahren, Installationen und Wartungen. Während PSA elektrische Gefahren nicht beseitigen kann, kann sie die Schwere von Verletzungen erheblich reduzieren, wenn sie zusammen mit angemessenen Sicherheitsverfahren verwendet wird.

Wesentliche PSA-Anforderungen

Mehrere Arten von PSA sind häufig erforderlich, wenn mit Hochspannungs-Kondensatoren gearbeitet wird. Jedes Element hat eine spezifische Schutzfunktion und sollte entsprechend dem Spannungsniveau, dem Energieniveau und der Arbeitsumgebung ausgewählt werden.

Isolierte Handschuhe helfen, den elektrischen Strom daran zu hindern, durch die Hände zu fließen, falls es zu versehentlichen Kontakten kommt. Die Handschuhe sollten für die Gerätespannung geeignet sein und regelmäßig auf Schnitte, Einstiche, Risse, Abrieb oder Alterserscheinungen überprüft werden. Lederhandschuhe werden oft über isolierten Handschuhen getragen, um mechanische Schäden zu reduzieren.

Augenschutz und Gesichtsschutz sind wichtig, da elektrische Fehler Funken, geschmolzene Partikel und fliegende Trümmer erzeugen können. Schutzbrillen bieten grundlegenden Schutz, während Gesichtsschutzschild zusätzlichen Schutz in Bereichen bieten, in denen Lichtbogengefahr oder Kondensatorrupturen möglich sind.

Flammschutzkleidung (FR) hilft, Verbrennungsverletzungen während elektrischer Fehler zu reduzieren. Diese Kleidungsstücke sind so konzipiert, dass sie eine Zündung verhindern und die Wärmeübertragung auf die Haut begrenzen. Die Kleidung sollte alle exponierten Bereiche vollständig abdecken und frei von übermäßigem Verschleiß oder Kontamination bleiben.

Isolierte Werkzeuge reduzieren die Wahrscheinlichkeit eines versehentlichen Kontakts mit unter Spannung stehenden Leitern. Die Isolierung der Werkzeuge sollte regelmäßig überprüft werden, und beschädigte Werkzeuge sollten sofort aus dem Dienst genommen werden.

Dielektrische Sicherheitsschuhe helfen, die Möglichkeit zu reduzieren, dass Strom durch den Körper zur Erde fließt. Dieser Schutz ist besonders wichtig in Umspannwerken, Industrieanlagen, elektrischen Räumen und anderen Hochspannungsumgebungen.

PSA-Inspektion und Wartung

Schutzausrüstung sollte vor jeder Aufgabe überprüft werden. Eine kurze Inspektion kann Schäden identifizieren, die die Sicherheit während elektrischer Arbeiten beeinträchtigen können.

Handschuhe sollten auf physische Mängel und Abnutzung überprüft werden. Sicherheitsbrillen und Gesichtsschutz sollten auf Risse, Kratzer oder Schäden untersucht werden, die Sicht oder Schutz beeinträchtigen könnten. Flammschutzkleidung sollte auf Risse, Brandflecken, Kontamination oder übermäßigen Verschleiß untersucht werden. Isolierte Werkzeuge und Sicherheitsfußbekleidung sollten ebenfalls überprüft werden, um sicherzustellen, dass sie sich in einem ordnungsgemäßen Zustand befinden.

Jedes PSA, das Anzeichen von Abnutzung zeigt, sollte sofort ersetzt werden. Sich auf beschädigte Schutzausrüstung zu verlassen, kann ein falsches Sicherheitsgefühl erzeugen und das Personal elektrischen Gefahren aussetzen.

PSA innerhalb eines vollständigen Sicherheitsprogramms

PSA sollte niemals als Ersatz für sichere Arbeitspraktiken betrachtet werden. Vor Beginn der Arbeiten sollte die Ausrüstung energiefrei gemacht, Kondensatoren ordnungsgemäß entladen und die Spannung mit einem geeigneten Messgerät überprüft werden.

Der sicherste Ansatz kombiniert PSA, Abschalt- und Tagout-Verfahren, Spannungsprüfung, Entlademethoden und etablierte elektrische Sicherheitspraktiken. Die gleichzeitige Verwendung dieser Schutzmaßnahmen trägt dazu bei, das Gesamtrisiko im Umgang mit Hochspannungskondensatoren zu reduzieren.

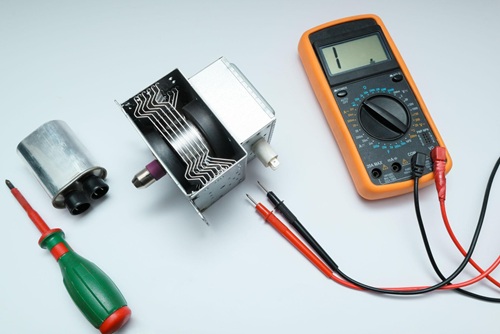

Sicherheitsvorkehrungen für Mikrowellenkondensatoren

Mikrowellen enthalten einen Hochspannungskondensator, der Teil des Magnetron-Stromversorgungskreises ist. Dieser Kondensator kann eine gefährliche elektrische Ladung halten, selbst nachdem die Mikrowelle vom Stromnetz getrennt wurde.

Im Gegensatz zu vielen Haushaltskomponenten, die kurz nach der Stromtrennung sicher werden, kann ein Mikrowellenkondensator für einen beträchtlichen Zeitraum energisiert bleiben. Der Kontakt mit den Kondensatoranschlüssen oder anderen Hochspannungskomponenten kann zu schweren elektrischen Schlägen führen. Aus diesem Grund sollte jeder Mikrowellenkondensator als energisiert betrachtet werden, bis die ordnungsgemäßen Entlade- und Spannungsprüfverfahren abgeschlossen sind.

Warum Mikrowellenkondensatoren gefährlich sind

Mikrowellenkondensatoren arbeiten mit hohen Spannungspegeln und sind in der Lage, signifikante Mengen elektrischer Energie zu speichern. Selbst wenn das Gerät vom Stromnetz getrennt ist, kann die gespeicherte Ladung im Kondensator verbleiben.

Die Gefahr beschränkt sich nicht nur auf den Kondensator selbst. Auch andere Komponenten im Hochspannungskreis der Mikrowelle können elektrische Risiken darstellen. Aufgrund der Kombination aus Hochspannung und gespeicherter Energie kann unsachgemäße Wartung zu schweren Verletzungen oder sogar zum Tod führen.

Sichere Entlade- und Prüfverfahren

Vor dem Öffnen des Mikrowellengehäuses, trennen Sie das Netzkabel von der Steckdose. Dadurch wird die externe Stromquelle entfernt und eine versehentliche Wiederbelebung während der Wartung verhindert.

Warten Sie nach dem Abziehen der Mikrowelle einige Minuten, bevor Sie auf interne Komponenten zugreifen. Obwohl sich die gespeicherte Ladung in dieser Zeit verringern kann, sollte die Wartezeit niemals als vollständige Entlademethode betrachtet werden.

Lokalisieren Sie den Hochspannungskondensator und identifizieren Sie seine Anschlüsse. Verwenden Sie ein ordnungsgemäß bewertetes Entladewerkzeug, um einen kontrollierten Entladepfad über die Anschlüsse zu erstellen und ausreichend Zeit zu lassen, damit die gespeicherte Energie dissipiert. Direktkontakt mit den Kondensatoranschlüssen sollte während des gesamten Verfahrens vermieden werden.

Nachdem der Entladevorgang abgeschlossen ist, verwenden Sie ein Multimeter, das auf den geeigneten Spannungsbereich eingestellt ist, und messen Sie direkt über die Kondensatoranschlüsse. Bestätigen Sie, dass die Spannung auf 0 V oder ein anderes angegebenes sicheres Niveau gefallen ist.

Die Spannungsprüfung ist entscheidend, da beschädigte Entladewerkzeuge, schlechte Verbindungen oder Kondensatorfehler eine Restladung im Bauteil hinterlassen können. Ein Mikrowellenkondensator sollte niemals als sicher betrachtet werden, bis die Spannung gemessen und bestätigt wurde.

Zusätzliche Sicherheitspraktiken

Beim Arbeiten in einer Mikrowelle kann die Ein-Hand-Regel ein zusätzliches Maß an Schutz bieten. So oft wie möglich sollte eine Hand von leitfähigen Flächen und internen elektrischen Komponenten ferngehalten werden. Diese Praxis hilft, die Möglichkeit zu reduzieren, einen Strompfad durch die Brust zu schaffen, wenn es zu einem versehentlichen Kontakt kommt.

Der Arbeitsbereich sollte sauber, trocken und frei von unnötigen leitfähigen Objekten bleiben. Ringe, Uhren, Schmuck und andere metallische Accessoires sollten vor Beginn der Wartung entfernt werden. Isolierte Werkzeuge sollten vor der Benutzung überprüft werden, und eine angemessene Beleuchtung sollte vorhanden sein, um Verkabelung und Hochspannungskomponenten klar zu identifizieren.

Da Hochspannungskreise in Mikrowellen erhebliche Gefahren darstellen, sollte die Wartung nur von Personen durchgeführt werden, die die Entladeverfahren für Kondensatoren, die Spannungsprüfpraktiken und die Prinzipien der elektrischen Sicherheit verstehen. Die Befolgung eines konsistenten Prozesses des Absteckens des Geräts, der Entladung des Kondensators, der Überprüfung der Spannung und dann des Beginns der Wartungsarbeiten hilft, das Risiko zu reduzieren und die Sicherheit zu verbessern.

X- und Y-Sicherheitskondensatoren erklärt

Elektronische Geräte, die direkt an das Wechselstromnetz angeschlossen sind, sind Spannungsspitzen, elektrischen Störungen und Fehlfunktionen ausgesetzt, die Standardkondensatoren möglicherweise nicht sicher bewältigen können. Um diese Bedingungen zu berücksichtigen, werden spezialisierte Sicherheitkondensatoren in netzgespeisten Schaltungen verwendet.

Im Gegensatz zu gewöhnlichen Kondensatoren sind Sicherheitkondensatoren so konzipiert und getestet, dass sie strenge Sicherheitsanforderungen erfüllen. Ihre Konstruktion ermöglicht einen zuverlässigen Betrieb unter normalen Bedingungen, während sie vorhersehbare Fehlverhaltenseigenschaften bieten, die das Risiko von elektrischem Schlag, Brand und Geräteschäden verringern.

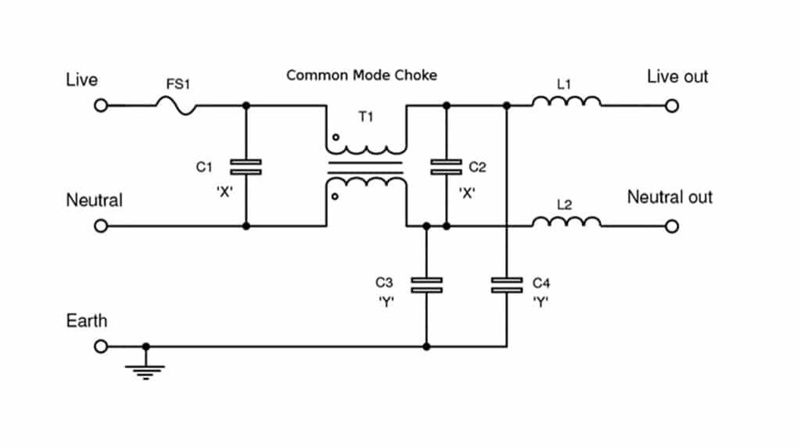

Den Unterschied zwischen X- und Y-Kondensatoren verstehen

Sicherheitkondensatoren werden im Allgemeinen in zwei Kategorien unterteilt: X-Kondensatoren und Y-Kondensatoren. Obwohl beide zur Unterdrückung elektromagnetischer Störungen (EMI) verwendet werden, erfüllen sie unterschiedliche Funktionen und werden an verschiedenen Stellen im Schaltkreis installiert.

X-Kondensatoren sind zwischen dem Phasenleiter (lebendig) und dem Neutralleiter verbunden. Ihre Hauptfunktion besteht darin, Differenzmodusstörungen zu unterdrücken, die über die Stromleitungen auftreten. Sie helfen, Störungen zu reduzieren, die von Schaltgeräten, Motoren und anderen elektrischen Lasten erzeugt werden.

Y-Kondensatoren sind zwischen der Phase und dem Erdleiter, dem Neutralleiter und dem Erdleiter oder zwischen leitfähigen Teilen und dem Gerätchassis verbunden. Ihre Hauptfunktion besteht darin, Kommodenstörungen zu unterdrücken. Da diese Kondensatoren mit zugänglichen geerdeten Strukturen verbunden sind, müssen sie strengeren Isolations- und Sicherheitsanforderungen genügen.

Das Fehlverhalten der beiden Kondensatortypen unterscheidet sich ebenfalls. X-Kondensatoren sind so konzipiert, dass sie stressbezogene Belastungen des Netzes standhalten und gleichzeitig das Brandrisiko minimieren. Y-Kondensatoren sind so konzipiert, dass sie die Möglichkeit gefährlicher Ströme zu exponierten Metallteilen minimieren, falls ein Fehler auftritt.

Die richtige Wahl des Sicherheitkondensators

Obwohl X- und Y-Kondensatoren ähnlich aussehen mögen, sind sie nicht austauschbar. Jeder Typ ist für einen bestimmten Standort und eine bestimmte Sicherheitsfunktion innerhalb des Schaltkreises konzipiert.

Die Installation eines X-Kondensators anstelle eines Y-Kondensators kann den Schutz gegen elektrischen Schlag verringern. Umgekehrt kann der Austausch eines X-Kondensators gegen einen Y-Kondensator die Kosten erhöhen und die Leistungsfähigkeit des Schaltkreises verändern, ohne die beabsichtigte Funktionalität zu bieten.

Bei der Ersetzung eines Sicherheitkondensators sollte der Ersatz dem ursprünglichen Kondensatortyp, der Sicherheitsklassifikation, der Spannungsbewertung und den Anwendungsanforderungen entsprechen.

Warum Standardkondensatoren Sicherheitkondensatoren nicht ersetzen können

Standardkondensatoren sollten niemals durch X- oder Y-Sicherheitkondensatoren in netzgespeisten Geräten ersetzt werden. Gewöhnliche Kondensatoren sind nicht dafür ausgelegt, den Überspannungen, Isolationsanforderungen und Fehlbedingungen standzuhalten, die häufig in Wechselstromsystemen auftreten.

Sicherheitkondensatoren unterliegen speziellen Tests, um ihr Verhalten unter abnormalen Betriebsbedingungen zu überprüfen. Diese Tests helfen sicherzustellen, dass die Leistung vorhersehbar bleibt, wenn sie Spannungsspitzen, elektrischen Belastungen und Langzeitanwendungen ausgesetzt sind.

Die Verwendung des richtigen Sicherheitkondensators hilft, die elektrische Sicherheit, die Einhaltung von Vorschriften, die Leistung der Lärmunterdrückung und die langfristige Zuverlässigkeit der Geräte zu gewährleisten.

Sichere Lagerung von Kondensatoren

Eine ordnungsgemäße Lagerung hilft, die Sicherheit, Leistung und Zuverlässigkeit von Hochspannungskondensatoren zu erhalten. Umweltbedingungen können die internen Materialien allmählich beeinflussen, selbst wenn der Kondensator nicht in Betrieb ist.

Die Einwirkung von Hitze, Feuchtigkeit, Verunreinigungen oder physischem Schaden kann das Altern beschleunigen, die elektrische Leistung verringern und die Wahrscheinlichkeit eines Ausfalls erhöhen, wenn der Kondensator schließlich wieder in Betrieb genommen wird.

Umweltanforderungen an die Lagerung

Hochspannungskondensatoren sollten in einer sauberen, trockenen, temperaturkontrollierten Umgebung gelagert werden. Stabile Lagerbedingungen helfen, die dielektrischen Materialien, Isolationssysteme, Anschlüsse und interne Komponenten vor unnötigen Belastungen zu schützen.

Übermäßige Hitze kann die chemische Zersetzung beschleunigen und die Lebensdauer verkürzen. Hohe Luftfeuchtigkeit kann zu Korrosion, Feuchtigkeitsintrusion und Isolationsverschlechterung beitragen. Staub, Schmutz, Öl und chemische Verunreinigungen können sich an den Oberflächen von Kondensatoren ansammeln und leitfähige Wege schaffen, die die Isolationsleistung beeinträchtigen.

Bei der Langzeitlagerung sollten Temperatur und Luftfeuchtigkeit innerhalb der vom Hersteller angegebenen Grenzen bleiben. Ein sauberes Umfeld zu erhalten, hilft, den Zustand der Kondensatoren zu bewahren und den Vorbereitungsaufwand vor der Installation zu minimieren.

Physische und elektrische Gefahren vermeiden

Kondensatoren sollten während der Lagerung und des Transports vor Stößen, Vibrationen und mechanischen Schäden geschützt werden. Wann immer möglich, sollten sie in ihrer Originalverpackung bleiben oder in geeigneten Schutzbehältern untergebracht werden.

Das Fallenlassen von Kondensatoren, unsachgemäßes Stapeln oder das Platzieren schwerer Gegenstände darauf kann verdeckte interne Schäden verursachen, die erst offensichtlich werden, wenn der Kondensator in Betrieb genommen wird.

Sofern praktisch, sollten Kondensatoren in einem vollständig entladenen Zustand gelagert werden. Vor der Lagerung sollte verifiziert werden, dass die Spannung auf ein sicheres Niveau reduziert wurde. Während regelmäßiger Inspektionen kann die Spannung erneut überprüft werden, um zu bestätigen, dass keine unerwartete Ladung verbleibt.

Wenn ein Kondensator mit einer gespeicherten Ladung gelagert werden muss, sollte er deutlich beschriftet, von unbefugtem Zugriff isoliert und an einem sicheren Ort aufbewahrt werden. Warnschilder sollten auf die Anwesenheit gespeicherter Energie und besondere Handhabungsanforderungen hinweisen.

Inspektion vor Wiedereinsatz

Bevor ein gelagerter Kondensator installiert wird, sollte eine gründliche Inspektion auf Anzeichen von Beschädigungen, Verunreinigungen, Korrosion, Leckagen, Schwellungen, rissigen Gehäusen oder Isolationsverschlechterung durchgeführt werden.

Klemmen, Montagematerial und Isolierflächen sollten ebenfalls überprüft werden, um sicherzustellen, dass der Kondensator für den Betrieb geeignet bleibt. Wenn eine abnormale Bedingung festgestellt wird, sollte der Kondensator bewertet werden, bevor er wieder in Betrieb genommen wird.

Eine ordnungsgemäße Lagerung, regelmäßige Inspektionen und sorgfältige Handhabung tragen dazu bei, dass Hochspannungskondensatoren während ihrer Lebensdauer sicher und zuverlässig bleiben.

OSHA-Sicherheitsanforderungen

Hochspannungskondensatoren können auch nach dem Entfernen der elektrischen Energie gefährlich bleiben. Da gespeicherte Energie möglicherweise noch vorhanden ist, sind Sicherheitsverfahren am Arbeitsplatz erforderlich, um das Personal während der Installation, Prüfung, Wartung und Reparaturaktivitäten zu schützen.

Die Occupational Safety and Health Administration (OSHA) stellt Sicherheitsanforderungen bereit, die dazu beitragen, das Risiko von elektrischem Schlag, Lichtbogenblitzereignissen, Verbrennungen und versehentlichem Energien zu verringern.

Lockout- und Tagout-Verfahren

Lockout- und Tagout- (LOTO) Verfahren gehören zu den wichtigsten OSHA-Sicherheitspraktiken. Bevor die Wartung beginnt, sollten alle Energiequellen, die mit der Ausstattung verbunden sind, identifiziert, isoliert und gesichert werden.

Nach dem Trennen der Stromversorgung sollte ein Lockout-Gerät installiert werden, um eine versehentliche Wiederverbindung zu verhindern. Ein Warnschild sollte dann angebracht werden, um anzuzeigen, dass Wartungsarbeiten im Gange sind und dass die Ausrüstung nicht unter Strom gesetzt werden darf.

Die Anwendung von Lockout- und Tagout-Verfahren vor der Entladung oder Inspektion des Kondensators hilft, unerwartetes Starten zu verhindern und schützt das Personal vor der Exposition gegenüber gefährlicher Energie.

Entladeprüfung und sichere Arbeitspraktiken

Das Trennen der elektrischen Energie beseitigt nicht automatisch die Gefahren von Kondensatoren. Gespeicherte Energie kann lange nach der Abschaltung im Kondensator verbleiben.

Nachdem das System isoliert wurde, sollten die Kondensatoren mit einer genehmigten Methode entladen werden. Die verbleibende Spannung sollte dann mit einem ordnungsgemäß bewerteten Messgerät gemessen werden, um zu überprüfen, ob die gespeicherte Energie entfernt wurde.

Nur spannungsgerechte Werkzeuge und Geräte sollten während der Prüfungen und Wartungsarbeiten verwendet werden. Isolierte Werkzeuge sollten regelmäßig überprüft und aus dem Dienst genommen werden, wenn Schäden festgestellt werden.

Arbeitsbereiche sollten auch klar kontrolliert werden durch die Verwendung von Warnschildern, Barrieren, Zonen mit eingeschränktem Zugang und anderen Sicherheitskontrollen. Diese Maßnahmen helfen, unbefugtes Personal daran zu hindern, Bereiche zu betreten, in denen elektrische Gefahren vorhanden sein könnten.

Schulung, Lichtbogenblitzschutz und PSA

Arbeiten an Hochspannungskondensatoren sollten nur von entsprechend geschultem Personal durchgeführt werden, das die elektrischen Gefahren, Entladeverfahren, Lockout- und Tagout-Anforderungen, Notfallreaktionsverfahren und die Auswahl persönlicher Schutzausrüstung (PSA) versteht.

Lichtbogenblitzgefahren sollten bewertet werden, bevor die Arbeiten beginnen. Je nach Risikostufe kann die Schutzausrüstung lichtbogenratede Kleidung, isolierte Handschuhe, Gesichtsschutzvisiere, Schutzhelme und andere spezialisierte elektrische PSA umfassen.

Die OSHA-Anforderungen sind am effektivsten, wenn sie in eine konsistente Arbeitsroutine integriert werden. Eine typische Abfolge umfasst das Deaktivieren der Ausrüstung, das Anwenden von Lockout- und Tagout-Verfahren, das Entladen von Kondensatoren, das Überprüfen der Spannung, das Inspizieren von PSA und Werkzeugen und dann das Beginnen von Wartungsarbeiten.

IEC 60831 Sicherheitsanforderungen

IEC 60831 ist ein internationaler Standard, der Sicherheits-, Leistungs- und Prüfanforderungen für feste Leistungskondensatoren, die in Wechselstromsystemen mit Nennspannungen von bis zu 1000 V verwendet werden, festlegt. Der Standard hilft sicherzustellen, dass Kondensatoren während ihrer Lebensdauer sicher und zuverlässig betrieben werden.

Leistungskondensatoren, die in Systemen zur Leistungsfaktorkorrektur, in industriellen Netzwerken und Verteilungsausrüstungen eingesetzt werden, sind häufig elektrischer Beanspruchung, Temperaturschwankungen und langen Betriebszeiten ausgesetzt. IEC 60831 bietet Leitlinien, die dazu beitragen, Sicherheit, Zuverlässigkeit und langfristige Leistung zu verbessern.

Wichtige Sicherheitsanforderungen von IEC 60831

IEC 60831 behandelt mehrere kritische Bereiche der Sicherheit und Leistung von Kondensatoren. Diese Anforderungen helfen, das Risiko von Überhitzung, Zerreißung, elektrischem Versagen und unsicheren Betriebsbedingungen zu verringern.

Der Standard umfasst:

• Überdruckschutzsysteme

• Anforderungen an die Entladung von Kondensatoren

• Temperaturklassifizierungen

• Prüfung der Durchschlagfestigkeit

• Dauerhaltbarkeits- und Zuverlässigkeitstests

Viele Kondensatoren enthalten Überdruckschutzvorrichtungen, die den Kondensator trennen, wenn ein übermäßiger interner Druck entsteht. Dies hilft, das Risiko von Rupturen, Bränden und Geräteschäden, die durch interne Fehler verursacht werden, zu reduzieren.

Der Standard enthält auch Entladeanforderungen, die helfen, die gespeicherte Spannung auf sicherere Werte zu reduzieren, nachdem ein Kondensator vom Stromnetz getrennt wurde. Diese Anforderungen tragen dazu bei, elektrische Schockgefahren während der Inspektion und Wartung zu minimieren.

Temperatur-, Durchschlagfestigkeits- und Zuverlässigkeitstests

Temperatur hat einen wesentlichen Einfluss auf die Lebensdauer und Leistung von Kondensatoren. IEC 60831 definiert Temperaturkategorien, die die Umgebungsbedingungen festlegen, unter denen ein Kondensator sicher betrieben werden kann.

Der Standard erfordert auch Prüfungen der Durchschlagfestigkeit, um zu überprüfen, dass das Isolierungssystem Hochspannung ohne Durchschlag widerstehen kann. Erfolgreiche Tests zeigen, dass die Dielektrika eine sichere Trennung zwischen leitenden Elementen unter normalen Betriebsbedingungen aufrechterhalten können.

Um die langfristige Haltbarkeit zu bewerten, werden Kondensatoren Dauerhaltbarkeits- und Zuverlässigkeitstests unterzogen. Diese Tests simulieren Betriebsbedingungen, die Spannung, Temperatureinwirkungen und längere Betriebszeiten umfassen. Die Ergebnisse helfen zu überprüfen, dass der Kondensator die akzeptable Leistung über seine erwartete Betriebslebensdauer aufrechterhalten kann.

Warum die Einhaltung von IEC 60831 wichtig ist

Die Einhaltung von IEC 60831 gibt Vertrauen, dass ein Kondensator nach international anerkannten Anforderungen entworfen und getestet wurde. Die Befolgung des Standards hilft, die elektrische Sicherheit, die Betriebszuverlässigkeit und den Schutz der Geräte zu verbessern.

Für Hersteller und Geräteentwerfer bietet der Standard Orientierung bei der Produktentwicklung und der Auswahl von Kondensatoren. Für Installateure und Wartungspersonal werden Erwartungen für den sicheren Betrieb und die langfristige Leistung festgelegt.

Durch die Berücksichtigung von Entsicherheits-, Überdruckschutz-, Isolationsintegritäts-, Temperaturgrenzen- und Haltbarkeitsthemen spielt IEC 60831 eine wichtige Rolle bei der Unterstützung der sicheren Verwendung von Leistungskondensatoren in modernen Wechselstromnetzen.

Fazit

Die Sicherheit von Hochspannungskondensatoren hängt von sorgfältiger Entladung, Spannungsüberprüfung, geeigneten Werkzeugen, korrektem PSA und strikten Handhabungsverfahren ab. Die Prüfung sollte niemals beginnen, bis die gespeicherte Energie als sicher bestätigt ist. Das Verständnis der Ursachen von Ausfällen, Überprüfungen des Entladewiderstands, die Auswahl sicherer Kondensatoren und der erforderlichen Standards hilft, Risiken von elektrischen Schlägen, Bränden, Explosionen und Geräteschäden zu reduzieren.

Häufig gestellte Fragen [FAQ]

1. Warum ist es notwendig, die Kondensatorspannung nach der Entladung zu messen?

Auch nach der Verwendung eines Entladewiderstands oder Entladewerkzeugs kann ein Kondensator aufgrund von Bauteilausfällen, schlechten Verbindungen oder dielektrischer Absorption weiterhin eine gewisse Spannung behalten. Die Messung der Spannung mit einem entsprechend bewerteten Messgerät bestätigt, dass die gespeicherte Energie auf ein sicheres Niveau gesenkt wurde, bevor der Kondensator angefasst wird, um elektrische Schläge und Geräteschäden zu verhindern.

2. Was sollte bei der Auswahl eines Entladewiderstands für einen Kondensator berücksichtigt werden?

Ein Entladewiderstand sollte den Kondensator innerhalb einer angemessenen Zeit entladen, während der Energieverlust während des normalen Betriebs minimiert wird. Ist der Widerstand zu niedrig, wird Energie verschwendet und Wärme erzeugt. Ist er zu hoch, kann der Kondensator zu lange geladen bleiben und eine Sicherheitsgefahr nach der Abschaltung darstellen.

3. Warum können Hochspannungskondensatoren ausfallen oder explodieren?

Hochspannungskondensatoren können aufgrund von Überspannung, übermäßiger Hitze, umgekehrter Polarität, Alterung, Herstellungsfehlern oder unsachgemäßer Bauteilauswahl ausfallen. Diese Bedingungen können das dielektrische Material beschädigen, internen Druck erzeugen und schließlich dazu führen, dass der Kondensator entlüftet, reißt oder explodiert, wenn der Stress zu stark wird.

4. Warum können Standardkondensatoren X- und Y-Sicherheitselemente nicht ersetzen?

X- und Y-Sicherheitselemente sind speziell entworfen und getestet, um Spannungsspitzen und Fehlerbedingungen im Stromnetz standzuhalten. Standardkondensatoren bieten nicht dasselbe Maß an Isolierung, Sicherheitsleistung oder vorhersehbarem Ausfallverhalten, was sie für Anwendungen zur Filterung von Wechselstromlinien ungeeignet und potenziell gefährlich macht.

5. Wie helfen Sicherheitsstandards, Risiken beim Arbeiten mit Hochspannungskondensatoren zu reduzieren?

Sicherheitsstandards, wie die Anforderungen der OSHA und die Richtlinien von IEC 60831, legen Verfahren für das Design, Testen, Entladen, Warten, den Einsatz von PSA und die Spannungsüberprüfung von Kondensatoren fest. Die Befolgung dieser Standards verbessert die Zuverlässigkeit der Geräte und verringert das Risiko von elektrischen Schlägen, Lichtbogenschäden und kondensatorbedingten Unfällen.
