Wie man einen 2073 Transistor mit einem digitalen Multimeter zu Hause überprüft

Der 2073 Transistor kann den gesamten Schaltkreis beeinträchtigen, wenn er defekt ist oder wenn seine Pins falsch verbunden sind. Die Überprüfung des Transistors hilft Ihnen zunächst zu wissen, ob der Transistor noch gesund oder bereits beschädigt ist, bevor Sie ihn installieren oder andere Teile ersetzen. Die Überprüfung des Transistors mit einem digitalen Multimeter kann auch unnötige Reparaturen verhindern und andere Komponenten schützen, die mit dem Schaltkreis verbunden sind. In diesem Leitfaden erfahren Sie Schritt für Schritt, wie Sie einen 2073 Transistor mithilfe eines digitalen Multimeters überprüfen können, einschließlich richtiger Einrichtung, Pin-Identifikation, Fehlerprüfung und Sicherheitstipps.

Katalog

Werkzeuge für den Test benötigt

Bevor Sie einen 2073 Transistor überprüfen, benötigen Sie einige grundlegende Werkzeuge, um den Test sicherer und genauer zu machen. Diese Werkzeuge helfen Ihnen, die Transistor-Pins zu identifizieren, die internen Verbindungen zu überprüfen und falsche Messwerte während des Testens zu vermeiden.

Digital Multimeter

Ein digitales Multimeter ist das Hauptwerkzeug, das verwendet wird, um einen 2073 Transistor zu Hause zu testen. Es ermöglicht Ihnen, den Widerstand, die Durchgangsprüfung und den Spannungsabfall bei Dioden zwischen den Transistor-Pins zu überprüfen. Für den Pinbelegungstest ist der Diodenmodus die nützlichste Einstellung, da er Ihnen hilft, Basis, Kollektor und Emitter zu finden, indem Sie überprüfen, wie die internen Verbindungen leiten.

Wählen Sie ein Multimeter mit Diodenmodus, Widerstandsmodus, einem klaren Display und festen Sonden. Saubere und stabile Sonden sind wichtig, da schlechter Kontakt ungenaue Messwerte liefern kann. Einige Multimeter haben auch einen Transistortestsockel, aber reguläre Sonden sind immer noch ausreichend, wenn Sie die richtigen Testschritte kennen.

Datenblatt oder Pinbelegungsreferenz

Ein Datenblatt oder eine vertrauenswürdige Pinbelegungsreferenz hilft, die korrekte Pin-Anordnung des 2073 Transistors zu bestätigen. Auch wenn das Multimeter helfen kann, die Pins zu identifizieren, liefert das Datenblatt eine klarere Referenz, insbesondere weil einige Transistorversionen je nach Hersteller unterschiedliche Layouts haben können.

Die Verwendung des Datenblatts zusammen mit Ihrem Multimeter macht den Test zuverlässiger. Nachdem Sie den Spannungsabfall zwischen den Pins gemessen haben, vergleichen Sie Ihre Ergebnisse mit der Referenz-Pinbelegung, bevor Sie den Transistor in einem Schaltkreis installieren. Dies hilft, Verdrahtungsfehler, Überhitzung und Schaltkreisfehler zu vermeiden.

Antistatisch und Sicherheitsvorkehrungen

Schalten Sie immer die Stromversorgung aus und trennen Sie den Schaltkreis von der Versorgung, bevor Sie den Transistor testen. Wenn der Transistor noch mit einer Platine verbunden ist, entladen Sie zuerst die nahegelegenen Kondensatoren, da gespeicherte Spannung das Bauteil oder das Multimeter beschädigen kann.

Sie sollten auch vermeiden, die Pins des Transistors zu oft zu berühren, insbesondere wenn Sie mit empfindlichen elektronischen Bauteilen arbeiten. Statistische Elektrizität, schmutzige Pins oder versehentliche Kurzschlüsse können das Testergebnis beeinflussen oder nahegelegene Komponenten beschädigen. Halten Sie den Arbeitsplatz sauber und verwenden Sie isolierte Sonden, um den Testprozess sicherer zu machen.

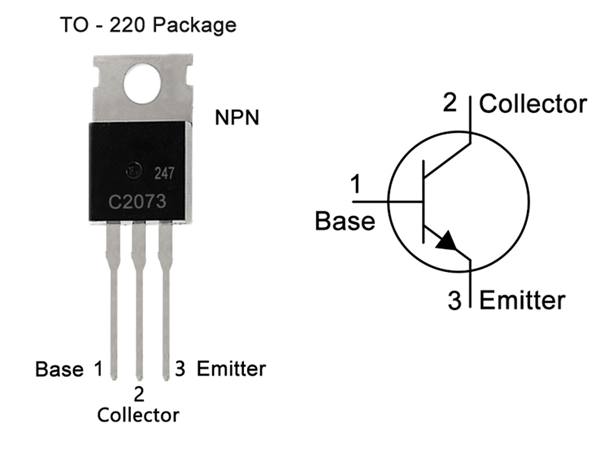

Verständnis der 2073 Transistor-Pinbelegung

Der 2073 Transistor hat normalerweise drei Anschlüsse:

• Basis (B)

• Kollektor (C)

• Emitter (E)

Diese Pins müssen im Schaltkreis korrekt angeschlossen werden. Falsche Pin-Verbindungen können zu Überhitzung, schwacher Verstärkung, keinem Schaltbetrieb oder Transistorschaden führen.

In vielen TO-220-Gehäuseversionen wird die Pin-Anordnung häufig von der Vorderseite des Transistors betrachtet, mit dem bedruckten Text zu Ihnen gewandt. Einige Hersteller verwenden jedoch möglicherweise unterschiedliche Pin-Layouts, daher ist eine Überprüfung vor der Installation wichtig.

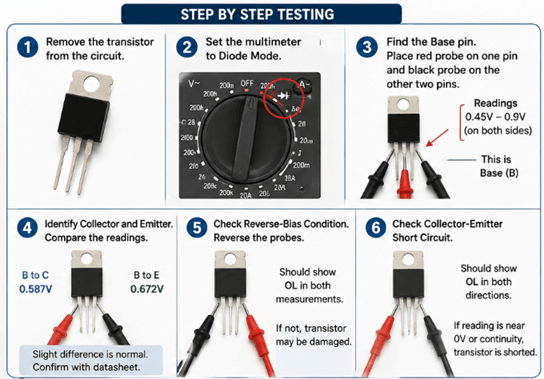

So überprüfen Sie den 2073-Transistor mit einem digitalen Multimeter

Entfernen Sie den Transistor aus dem Schaltkreis

Für genaue Tests sollten Sie den 2073-Transistor zuerst von der Leiterplatte entfernen. Wenn Sie ihn testen, während er noch angeschlossen ist, können nahegelegene Widerstände, Kondensatoren, Dioden oder Spulen die Messung beeinflussen. Dies kann dazu führen, dass ein guter Transistor fehlerhaft aussieht oder dass ein beschädigter Transistor normal aussieht.

Verwenden Sie einen Lötkolben vorsichtig und vermeiden Sie es, zu viel Wärme auf die Transistor-Pins zu übertragen. Reinigen Sie nach dem Entfernen des Transistors die Kontakte, damit die Prüfspitzen des Multimeters die Metall-Pins ordnungsgemäß berühren können. Eine schlechte Verbindungsqualität der Prüfspitzen kann ebenfalls zu instabilen oder falschen Messwerten führen.

Stellen Sie das Multimeter auf Diodenmodus

Stellen Sie den Multimeter-Schalter auf den Diodenmodus ein. Diese Einstellung ist normalerweise mit einem Dioden-Symbol gekennzeichnet. Der Diodenmodus ist besser als der Widerstandsmodus, da er den Durchlassspannungsabfall der Halbleiterübergänge direkt überprüft.

Ein gesunder Siliziumtransistor zeigt normalerweise einen Durchlassspannungsabfall von etwa 0,45 V bis 0,9 V an, wenn der Übergang direkt polarisiert ist. Der genaue Wert kann je nach Zustand des Transistors, Temperatur und Modell des Multimeters variieren.

Bevor Sie testen, können Sie die beiden Prüfspitzen zusammenhalten, um zu überprüfen, ob das Multimeter richtig reagiert. Dies trägt dazu bei, dass die Prüfspitzen und das Multimeter funktionieren, bevor Sie den Transistor testen.

Finden Sie den Basis-Pin

Beginnen Sie, indem Sie die rote Prüfspitze auf einen Pin des Transistors setzen. Berühren Sie dann die schwarze Prüfspitze nacheinander mit den beiden anderen Pins. Wenn beide Messungen etwa 0,45 V bis 0,9 V anzeigen, ist der Pin, der mit der roten Prüfspitze verbunden ist, wahrscheinlich der Basis-Pin eines NPN-Transistors.

Wenn Sie keine zwei Durchlassspannungsmessungen erhalten, bewegen Sie die rote Prüfspitze zu einem anderen Pin und wiederholen Sie den Vorgang. Fahren Sie fort, bis ein Pin ordnungsgemäße Diodenmesswerte zu den anderen beiden Pins liefert.

Bei einem NPN-Transistor führt die Basis normalerweise, wenn die rote Prüfspitze auf der Basis und die schwarze Prüfspitze den Kollektor und den Emitter berührt. Wenn alle Messwerte OL anzeigen, könnte der Transistor offen sein oder Sie testen möglicherweise nicht die richtige Pin-Kombination. Wenn alle Messwerte sehr niedrig sind, könnte der Transistor kurzgeschlossen sein.

Identifizieren Sie den Kollektor und den Emitter

Nachdem Sie die Basis gefunden haben, sind die beiden verbleibenden Pins der Kollektor und der Emitter. Diese beiden Pins sind mit einem einfachen Multimeter schwieriger zu identifizieren, da ihre Messwerte nahe beieinander liegen können.

Eine praktische Methode besteht darin, die Spannungsabfälle zwischen Basis und Emitter sowie Basis und Kollektor zu vergleichen. Bei vielen NPN-Transistoren kann der Basis-zu-Emitter-Wert geringfügig von dem Basis-zu-Kollektor-Wert abweichen. Dieser Unterschied ist jedoch nicht immer groß, daher ist es dennoch besser, dies mit einem Datenblatt oder einem vertrauenswürdigen Pinout-Diagramm zu bestätigen.

Die korrekte Identifizierung des Kollektors und des Emitters ist wichtig. Wenn diese Pins in einem Schaltkreis vertauscht sind, kann der Transistor zwar schwach leiten, funktioniert jedoch nicht ordnungsgemäß. Er kann überhitzen, an Verstärkung verlieren, schlecht schalten oder den Schaltkreis zum Ausfall bringen.

Überprüfen Sie den Rückwärts-Bias-Zustand

Nachdem Sie die Durchlassmessungen überprüft haben, kehren Sie die Prüfspitzen um. Setzen Sie die schwarze Prüfspitze auf die Basis und berühren Sie die rote Prüfspitze nacheinander den Kollektor und den Emitter.

Ein gesunder NPN-Transistor sollte normalerweise OL oder keine Leitung in dieser Richtung anzeigen. Das bedeutet, dass die internen Übergänge den Strom im Rückwärts-Bias-Zustand ordnungsgemäß blockieren.

Wenn der Transistor in beide Richtungen niedrige Werte anzeigt, kann er interne Leckagen oder Übergangsschäden aufweisen. Dies kann nach Überhitzung, Spannungsspitzen oder falschen Schaltkreisverbindungen geschehen.

Überprüfen Sie auf Kurzschluss zwischen Kollektor und Emitter

Der letzte Test besteht darin, zwischen Kollektor und Emitter zu prüfen. Setzen Sie die Prüfspitzen in eine Richtung über den Kollektor und den Emitter, und kehren Sie die Prüfspitzen dann um und testen Sie erneut.

Ein guter Transistor zeigt normalerweise OL zwischen Kollektor und Emitter an, wenn kein Basisstrom angelegt wird. Wenn das Multimeter nahezu 0 V, einen sehr niedrigen Widerstand oder ein Durchgangssignal in beiden Richtungen zeigt, ist der Transistor wahrscheinlich kurzgeschlossen.

Ein Kurzschluss zwischen Kollektor und Emitter ist ein gängiger Fehler bei Leistungstransistoren. Er kann durchgebrannte Sicherungen, Überhitzung, Abschaltung der Stromversorgung, keinen Ausgang oder kontinuierlichen Stromfluss im Schaltkreis verursachen. Wenn dieser Kurzschluss vorhanden ist, sollte der Transistor ersetzt werden.

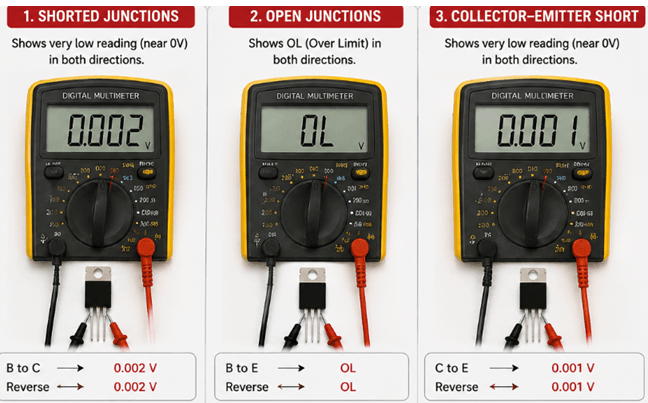

Anzeichen eines defekten 2073-Transistors

Häufige Symptome eines beschädigten 2073-Transistors sind:

• Kurzschluss zwischen Kollektor und Emitter

• Kein Spannungsabfall im Diodenmodus

• Leitfähigkeit in beide Richtungen

• Überhitzung während des Betriebs

• Brandspuren oder beschädigtes Gehäuse

• Schwacher oder verzerrter Schaltungsausgang

Wenn diese Symptome während des Tests auftreten, kann ein Austausch des Transistors erforderlich sein.

Häufige Fehler beim Testen

Testen, während es mit der Schaltung verbunden ist

Das Testen des 2073-Transistors, während er noch mit der Schaltung verbunden ist, kann falsche Ergebnisse liefern. Nahegelegene Widerstände, Kondensatoren, Dioden, Spulen oder andere Transistoren können die Multimeter-Ablesung beeinflussen. Für genauere Tests den Transistor zuerst von der Platine entfernen, bevor die Pins und Verbindungen überprüft werden.

Verwendung des Durchgangsmodus anstelle des Diodenmodus

Der Durchgangsmodus ist nicht die beste Einstellung zum Überprüfen der Transistorverbindungen, da er nur anzeigt, ob eine Verbindung besteht. Der Diodenmodus ist besser, weil er den Vorwärtsspannungsabfall zwischen Basis, Kollektor und Emitter zeigt. Das erleichtert die Identifizierung normaler Werte, offener Verbindungen, Leckagen oder Kurzschlüsse.

Falsche Sondenplatzierung

Falsche Sondenplatzierung kann den Test verwirrend machen und zu falscher Pin-Identifikation führen. Bei einem NPN 2073-Transistor wird die rote Sonde normalerweise auf die Basis gelegt, während die schwarze Sonde den Kollektor und den Emitter überprüft. Wenn die Sonden zu früh vertauscht werden, kann das Multimeter OL anzeigen und den Eindruck erwecken, dass der Transistor defekt ist.

Ignorieren des Datenblatts

Einige 2073-Transistoren können je nach Hersteller oder Verpackungsvariante unterschiedliche Pin-Anordnungen haben. Sich nur auf das Gedächtnis zu verlassen, kann zu falscher Verdrahtung, Überhitzung, schwachem Ausgang oder Schaltungsfehlern führen. Vergleichen Sie immer die Multimeterergebnisse mit einem vertrauenswürdigen Datenblatt oder einer Pinbelegung, bevor Sie den Transistor wieder einbauen.

Sicherheitstipps vor dem Testen

• Strom abschalten, bevor der Transistor entfernt wird

• Vermeiden, die Pins unnötig zu berühren

• Ein einwandfrei funktionierendes Multimeter verwenden

• Die Sonden während der Messung stabil halten

• Elektronische Entladungen in der Nähe empfindlicher Komponenten vermeiden

• Die Pinbelegung vor dem Wiedereinbau des Transistors doppelt überprüfen

Fazit

Die Überprüfung eines 2073-Transistors mit einem digitalen Multimeter ist eine einfache Methode, um festzustellen, ob er noch funktionsfähig oder bereits beschädigt ist. Durch die Verwendung des Diodenmodus können Sie die Basis, den Kollektor und den Emitter identifizieren und dann auf offene Verbindungen, Rücklecks oder Kollektor-Emitter-Kurzschlüsse prüfen. Vergleichen Sie immer Ihre Ablesungen mit einem zuverlässigen Datenblatt oder einer Pinbelegung, bevor Sie den Transistor wieder einbauen.

Häufig gestellte Fragen [FAQ]

1. Warum ist der Diodenmodus die bevorzugte Methode zur Überprüfung eines 2073-Transistors anstelle des Durchgangsmodus?

Der Diodenmodus wird bevorzugt, da er den Vorwärtsspannungsabfall über die PN-Übergänge des Transistors misst. Dies gibt eine genauere Anzeige dafür, ob die Basis-Kollektor- und Basis-Emitter-Übergänge gesund, offen oder kurzgeschlossen sind im Vergleich zu einem einfachen Durchgangstest.

2. Warum kann das Testen eines 2073-Transistors, während er noch mit der Schaltung verbunden ist, falsche Ablesungen produzieren?

Nahegelegene Komponenten wie Widerstände, Kondensatoren und Dioden können alternative Strompfade schaffen, die die Multimeter-Ablesung beeinflussen. Dies kann einen beschädigten Transistor gut erscheinen lassen oder einen gesunden Transistor während des Tests fehlerhaft aussehen lassen.

3. Wie hilft ein digitales Multimeter, den Basis-Pin eines 2073-Transistors zu identifizieren?

Beim Testen eines NPN-Transistors im Diodenmodus zeigt die Basis normalerweise Vorwärtsspannungswerte sowohl zum Kollektor als auch zum Emitter an, wenn die rote Sonde mit der Basis verbunden ist. Werte von etwa 0,45 V bis 0,9 V weisen normalerweise auf gesunde Übergänge hin.

4. Warum ist die Identifizierung der richtigen Kollektor- und Emitter-Pins in Leistungstransistorschaltungen wichtig?

Das Vertauschen von Kollektor und Emitter kann das Transistorverstärkungsverhältnis verringern, die Schaltleistung schwächen, Überhitzung verursachen und zu instabilem Schaltungsbetrieb führen. In Hochleistungsanwendungen kann eine falsche Pinverbindung auch benachbarte Komponenten beschädigen.

5. Was bedeutet eine OL-Ablesung normalerweise, wenn ein 2073-Transistor getestet wird?

Eine OL-Ablesung bedeutet normalerweise, dass keine Leitfähigkeit durch die Verbindung besteht. Dies ist während des Tests mit Rückwärtsspannung zu erwarten, aber wenn OL in allen Richtungen erscheint, kann der Transistor einen offenen internen Übergang haben und bereits beschädigt sein.

6. Warum wird ein Kollektor-Emitter-Kurzschluss als einer der schwerwiegenden Transistorausfälle angesehen?

Ein Kollektor-Emitter-Kurzschluss ermöglicht den kontinuierlichen Stromfluss ohne ordnungsgemäße Basiskontrolle. Dies kann zu platten Sicherungen, Überhitzung, Abschaltung der Stromversorgung, keinem Ausgangssignal und schwerwiegenden Schaltkreisbeschädigungen führen.

7. Wie kann Überhitzung die interne Struktur eines 2073-Transistors beeinflussen?

Übermäßige Hitze kann die Halbleiterübergänge im Transistor schädigen, was zu Leckströmen, Kurzschlüssen, instabilen Betrieben oder einem vollständigen Transistorversagen führen kann. Physische Anzeichen wie Brandflecken oder gerissene Gehäuse können ebenfalls auftreten.
