Was ist ein MOV?

Ein Metal Oxide Varistor (MOV) ist eine elektronische Schutzkomponente, die verwendet wird, um Schaltungen vor Spannungsüberspannungen und transienten Überspannungsereignissen zu schützen. Der Hauptzweck besteht darin, zu verhindern, dass übermäßige Spannungen empfindliche elektronische Komponenten erreichen, die durch plötzliche elektrische Störungen beschädigt werden könnten.

Ein MOV wird oft als spannungsabhängiger Widerstand bezeichnet, da sich sein Widerstand automatisch entsprechend der an seinen Anschlüssen angelegten Spannung ändert. Unter normalen Betriebsbedingungen bleibt er hochgradig resistiv. Wenn eine Spannungsüberspannung auftritt, sinkt sein Widerstand schnell, wodurch er überschüssige Energie von dem geschützten Schaltkreis ableiten kann.

Diese automatische Reaktion macht MOVs zu einem der am häufigsten verwendeten Überspannungsschutzkomponenten in elektronischen und elektrischen Systemen.

Verhalten von MOV unter normalen Bedingungen

Während des normalen Betriebs bleibt die Spannung über dem MOV unterhalb seiner Schutzschwelle. In diesem Zustand weist das Gerät einen sehr hohen Widerstand auf und lässt nur einen minimalen Leckstrom fließen.

Der MOV verhält sich nahezu wie ein offener Schaltkreis und hat wenig Einfluss auf den Betrieb der Ausrüstung, die er schützt. Der Strom fließt weiterhin durch den vorgesehenen Schaltkreis, während der MOV im Standby-Modus bleibt.

Da sehr wenig Strom durch das Gerät fließt, ist der Stromverbrauch während des normalen Betriebs minimal.

Reaktion von MOV auf Spannungsüberspannungen

Spannungsüberspannungen können durch Blitzschläge, Schaltvorgänge von Versorgungsunternehmen, Motorstart und -stopp, elektrische Störungen oder andere transiente Störungen verursacht werden.

Wenn die angelegte Spannung die Schwelle des MOV überschreitet, reagiert das Gerät fast sofort. Sein Widerstand sinkt schnell und er beginnt, einen viel größeren Strom zu leiten.

Diese plötzliche Änderung schafft einen niederresistiven Pfad, der es ermöglicht, überschüssige Überspannungsenergie von dem geschützten Schaltkreis abzuleiten. Gleichzeitig hilft der MOV, die Spannung über empfindlichen Komponenten auf ein sicheres Niveau zu begrenzen. Diese Schutzmaßnahme wird als Spannungsbegrenzung bezeichnet.

Wie MOVs elektronische Schaltungen schützen

MOVs schützen Schaltungen, indem sie einen alternativen Pfad für Überspannungsströme bereitstellen.

Im Normalbetrieb bleibt das MOV inaktiv und stört nicht die Leistung des Schaltkreises. Wenn ein Spannungsspitze auftritt, wird das Gerät schnell leitfähig und leitet einen Großteil der Surge-Energie von empfindlichen Komponenten weg.

Dies reduziert die Spannungsbelastung auf integrierte Schaltungen, Transistoren, Mikrocontroller, MOSFETs und andere Halbleiterbauelemente. Sobald die Überspannung endet und die normale Spannung zurückkehrt, kehrt das MOV automatisch in seinen hochpassiven Zustand zurück.

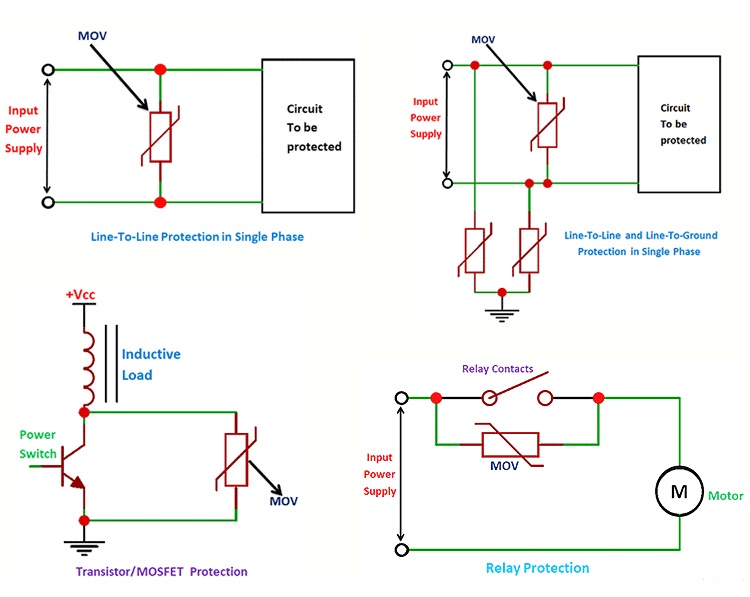

Häufige Anwendungen von MOVs

MOVs werden überall dort eingesetzt, wo Schutz vor Spannungsspitzen erforderlich ist.

Zu den häufigen Anwendungen gehören:

• Netzteile

• AC-Adapter

• Überspannungsschutzgeräte und Steckdosenleisten

• Kommunikationsgeräte

• Industrie-Steuerungssysteme

• Unterhaltungselektronik

• Haushaltsgeräte

• Telekommunikationsnetze

In diesen Anwendungen fungieren MOVs als erste Verteidigungslinie gegen transiente Überspannungsereignisse.

Warum MOVs wichtig sind

Moderne elektronische Geräte enthalten oft hochsensible Halbleiterbauelemente, die durch selbst kurze Spannungsspitzen beschädigt werden können.

MOVs bieten automatischen Überspannungsschutz, ohne Steuerkreise oder externe Aktivierung zu benötigen. Ihre schnelle Reaktionszeit, einfache Implementierung und Fähigkeit zur Absorption von Surge-Energie machen sie äußerst effektiv zum Schutz elektronischer Systeme.

Aufgrund dieser Vorteile werden MOVs häufig sowohl in Niederspannungs-Elektronikprodukten als auch in Hochleistungs-Industriemaschinen eingesetzt.

Wie funktioniert ein MOV?

Normalbetriebsbedingungen

Ein MOV ist normalerweise über die Stromleitung oder den geschützten Schaltkreis angeschlossen und bleibt während normaler Betriebsbedingungen inaktiv.

Bei normalen Spannungsniveaus zeigt das MOV eine sehr hohe Widerstand und lässt nur einen kleinen Leckstrom fließen. Der Großteil des Schaltkreisstroms folgt seinem vorgesehenen Weg durch die Last, während das MOV im Standby bleibt.

Da das Gerät nur sehr wenig Strom zieht, hat es minimale Auswirkungen auf den normalen Betrieb des Schaltkreises.

Reaktion auf einen Spannungsspitze

Wenn eine transiente Spannungsspitze über dem MOV auftritt, beginnt die Spannung in Richtung der Sperrschwelle des Geräts zu steigen.

Solange die Spannung unter dieser Schwelle bleibt, bleibt das MOV hochresistiv. Sobald die Schwelle überschritten wird, wechselt das Gerät schnell in einen niederohmigen Zustand.

Dieser Wechsel erfolgt innerhalb sehr kurzer Zeit und ermöglicht es dem MOV, schnell auf plötzliche Überspannungsereignisse zu reagieren.

Wie Überspannungsschutz erfolgt

Nachdem es leitfähig geworden ist, bietet das MOV einen niederohmigen Weg für den Surge-Strom.

Anstatt übermäßige Spannung an empfindliche Komponenten gelangen zu lassen, wird ein Großteil der Surge-Energie durch das MOV umgeleitet. Dies begrenzt die Spannung über dem geschützten Schaltkreis und verringert die elektrische Belastung auf elektronische Geräte.

Eine nützliche Möglichkeit, diesen Prozess zu betrachten, besteht darin, das MOV als einen Notumgehungsweg zu sehen, der inaktiv bleibt, bis eine abnormale Spannungsbedingung auftritt.

Sobald die Überspannung verschwindet und die Spannung wieder normal wird, kehrt das MOV automatisch in seinen hochpassiven Zustand zurück.

MOV-Abnutzung und Lebensdauer

MOVs sind so konzipiert, dass sie Surge-Energie absorbieren, aber dieser Prozess beeinflusst allmählich ihre interne Struktur.

Jedes Überspannungereignis verursacht einen kleinen Verschleiß im Inneren des Geräts. Während eine einzelne geringe Überspannung geringe Auswirkungen haben mag, ändern sich die elektrischen Eigenschaften des MOVs bei wiederholter Exposition gegenüber Spannungsspitzen langsam.

Im Laufe der Zeit:

• Die Sperrspannung kann sich verschieben

• Der Leckstrom kann zunehmen

• Die Fähigkeit zur Energieabsorption kann abnehmen

• Die Schutzleistung kann sinken

Aufgrund dieses Alterungsprozesses haben MOVs eine begrenzte Lebensdauer. Anwendungen, die häufigen oder hochenergetischen Überspannungen ausgesetzt sind, müssen möglicherweise regelmäßig inspiziert oder das MOV ersetzt werden, um einen zuverlässigen Schutz zu gewährleisten.

Warum Sicherungen zusammen mit MOVs verwendet werden

MOVs werden häufig zusammen mit thermischen Sicherungen oder Sicherungselementen verwendet, um Schutz und Sicherheit zu verbessern.

Unter normalen Überspannungsbedingungen leitet das MOV nur kurzzeitig und kehrt dann in seinen hochpassiven Zustand zurück. Bei einem schweren Fehler oder einer verlängerten Überspannungsbedingung kann das MOV jedoch leitfähig bleiben, was zu einer längeren Zeitspanne führt.

Wenn dies geschieht, kann übermäßige Wärme im Gerät entstehen.

Eine Sicherung bietet eine sekundäre Schutzebene, indem sie das MOV trennt, wenn übermäßiger Strom weiterhin fließt. Dies hilft, Überhitzung, Bauteilschäden, Rauchentwicklung und andere Sicherheitsrisiken zu verhindern.

Aus diesem Grund werden Kombinationen aus MOV und Sicherung häufig in kommerziellen Überspannungsschutzprodukten eingesetzt.

Wie man ein MOV in seinem Schaltkreis verwendet

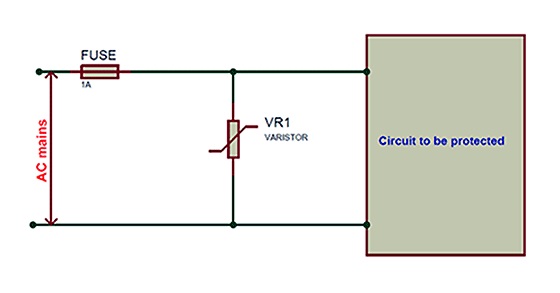

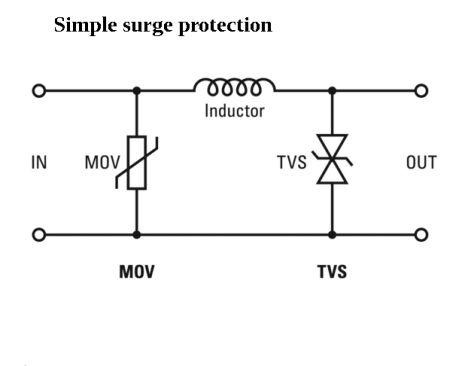

Grundlegende MOV-Verbindung

Ein MOV ist typischerweise parallel zu dem geschützten Schaltkreis oder Gerät angeschlossen.

Da es über die Stromleitung verbunden ist und nicht im Hauptstrompfad, überwacht es kontinuierlich die Spannung, die an den Stromkreis angelegt wird, ohne den normalen Betrieb zu beeinträchtigen.

In vielen Anwendungen wird eine Sicherung zusammen mit dem MOV installiert, um den Gesamtschutz zu verbessern.

Stromfluss bei normalem Betrieb

Unter normalen Betriebsbedingungen verbleibt das MOV in seinem Hochwiderstandsmodus.

Nur ein sehr kleiner Leckstrom fließt durch das Gerät, während nahezu der gesamte Strom dem vorgesehenen Weg durch die Last und andere Schaltungskomponenten folgt.

Da das MOV direkt über dem geschützten Stromkreis verbunden ist, ist es jederzeit bereit, zu reagieren, wenn ein Spannungsspitze auftritt.

Was passiert bei einem Spannungsspitze

Wenn eine Spannungsspitze auf der Stromleitung erscheint, erfährt das MOV den gleichen Anstieg der Spannung wie der geschützte Stromkreis.

Wenn die Spannung die Klemmgrenze des MOV erreicht, wird das Gerät schnell leitend. Der Überschussstrom wird dann durch das MOV umgeleitet, anstatt durch empfindliche elektronische Komponenten zu fließen.

Diese Aktion begrenzt die Spannung, die den Stromkreis erreicht, und hilft, Schäden an Halbleitern und anderen empfindlichen Geräten zu verhindern.

Die Rolle der Sicherung

Die Sicherung dient als Backup-Schutzvorrichtung.

Während normaler Überschussereignisse leitet das MOV kurzzeitig und kehrt dann zum normalen Betrieb zurück. Tritt ein ungewöhnlich starkes Überschussereignis oder ein längerer Überstromzustand auf, kann übermäßiger Strom weiterhin durch das MOV fließen.

In solchen Fällen kann die Sicherung aufgehen und den Stromkreis trennen, um Überhitzung und zusätzliche Schäden zu verhindern.

MOV-Abnutzung und Alterung

MOVs gelten als opfernde Schutzeinrichtungen, da jedes Überschussereignis eine kleine Menge an internem Verschleiß verursacht.

Wiederholter Überschusskontakt verringert allmählich die Schutzfähigkeit des Geräts. Im Laufe der Zeit kann das Alter die Leckströme, die Klemmspannung und die allgemeine Überschussbewältigungsleistung beeinflussen.

Aus diesem Grund sollte der Zustand des MOV in Systemen berücksichtigt werden, die häufigen Überschussereignissen ausgesetzt sind.

Erkennung eines defekten MOV

Ein defektes MOV kann sichtbare Anzeichen von Schäden aufweisen, wie zum Beispiel:

• Verfärbung

• Rissbildung

• Verkohlung

• Physische Verformung

In einigen Fällen sind keine sichtbaren Schäden vorhanden, obwohl sich die elektrischen Eigenschaften erheblich verändert haben.

Nach einem größeren Überschussereignis werden MOVs oft inspiziert oder ersetzt, um sicherzustellen, dass das Schutzsystem weiterhin korrekt funktioniert.

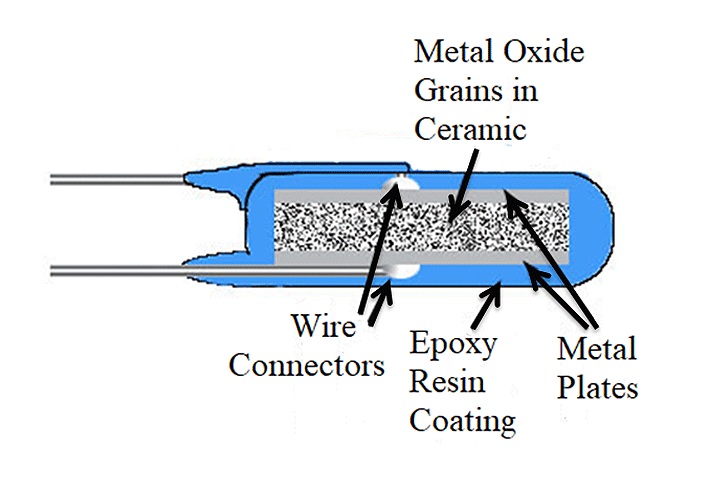

MOV-Konstruktion

Materialien, die in einem MOV verwendet werden

Ein MOV ist eine keramische Komponente, die hauptsächlich aus Zinkoxid (ZnO) besteht, das typischerweise etwa 90% des Materials ausmacht.

Zusätzliche Metalloxide wie Bismutoxid, Kobaltoxid und Manganoxid werden in kleineren Mengen hinzugefügt, um die elektrischen Eigenschaften zu modifizieren und die Überschussbewältigungsleistung zu verbessern.

Durch die Anpassung der Zusammensetzung dieser Materialien können Hersteller MOVs mit unterschiedlichen Spannungswerten, Klemmcharakteristiken und Energiefähigkeiten herstellen.

Herstellungsprozess

Die Produktion von MOVs beginnt mit dem Mischen von Zinkoxidpulver mit sorgfältig ausgewählten Zusatzstoffen.

Die Pulvermischung wird in die gewünschte Form gepresst und anschließend während eines Prozesses, der als Sintern bekannt ist, bei hoher Temperatur erhitzt. Das Sintern bindet die Partikel zusammen und schafft eine dichte keramische Struktur.

Nachdem der keramische Körper geformt ist, werden Metallelektroden an gegenüberliegenden Seiten des Geräts angebracht. Anschlussdrähte oder -klemmen werden dann hinzugefügt, damit das MOV an externe Schaltungen angeschlossen werden kann.

Dieser Herstellungsprozess schafft die interne Struktur, die für das einzigartige elektrische Verhalten des MOV verantwortlich ist.

Interne Korngrenzstruktur

Der keramische Körper eines MOV enthält Millionen mikroskopischer Zinkoxidkörner.

An den Grenzen, an denen sich diese Körner treffen, werden winzige elektrische Übergänge gebildet. Diese Korngrenzübergänge verhalten sich ähnlich wie ein großes Netzwerk von Halbleiterübergängen, das im gesamten Gerät verteilt ist.

Da eine so große Anzahl von mikroskopischen Übergängen im MOV vorhanden ist, kann das Gerät schnell reagieren, wenn übermäßige Spannung angelegt wird.

MOV-Verhalten bei normalen und Überschuss-Spannungen

Unter normalen Betriebsspannungen schränken die meisten Korngrenzübergänge den Stromfluss ein. Dies führt zu einem sehr hohen Widerstand und nur einem kleinen Leckstrom.

Wenn die angelegte Spannung die Schwelle des MOV überschreitet, beginnen sich elektrische Leitmechanismen innerhalb der Korngrenzen zu entwickeln. Elektronentunneln und Lawineneffekte ermöglichen es dem Strom, viel einfacher durch die keramische Struktur zu fließen.

Infolgedessen sinkt der Widerstand rapide und das MOV wird hochleitfähig. Dies ermöglicht es dem Gerät, Überschussstrom abzuleiten und die an den geschützten Stromkreis angelegte Spannung zu begrenzen.

Gängige MOV-Gehäusetypen

MOVs sind in mehreren Gehäusestilen erhältlich, um verschiedene Anwendungen und Leistungsniveaus zu unterstützen.

Zu den gängigen Typen gehören:

• Scheibentyp-MOVs

• Axialanschluss-MOVs

• Radialanschluss-MOVs

• Blocktyp-MOVs

• Schraubanschluss-MOVs

Kleinere Geräte werden häufig in der Unterhaltungselektronik verwendet, während größere Gehäusestile oft in industriellen und leistungsstarken Anwendungen zu finden sind.

Erhöhung der Spannungs- und Energiewerte

In Hochleistungsanwendungen können mehrere MOVs kombiniert werden, um die Schutzkapazität zu erhöhen.

Das Anschließen von MOVs parallel ermöglicht es, den Überspannungsstrom zwischen den Geräten zu teilen, wodurch die gesamte Energiehandhabungskapazität erhöht wird.

Das Anschließen von MOVs in Reihe verteilt die Spannung auf mehrere Geräte und erhöht die gesamte Spannungs-Handhabungskapazität.

Diese Anordnungen ermöglichen es, MOV-Schutzsysteme für eine Vielzahl von elektrischen und industriellen Anwendungen anzupassen.

Elektrische Eigenschaften eines MOV

Die Leistung eines Metalloxidvaristors (MOV) wird durch mehrere wichtige elektrische Eigenschaften bestimmt. Diese Eigenschaften definieren, wie das Gerät unter normalen Betriebsbedingungen reagiert, wie es auf Überspannungen reagiert und wie effektiv es empfindliche elektronische Komponenten schützt.

Die wichtigsten Eigenschaften sind spannungsabhängiger Widerstand, nichtlineares Spannungs-Strom-Verhalten und Kapazität. Zusammen ermöglichen diese Eigenschaften dem MOV, automatisch auf transiente Überspannungsereignisse zu reagieren, während es während des normalen Betriebs weitgehend inaktiv bleibt.

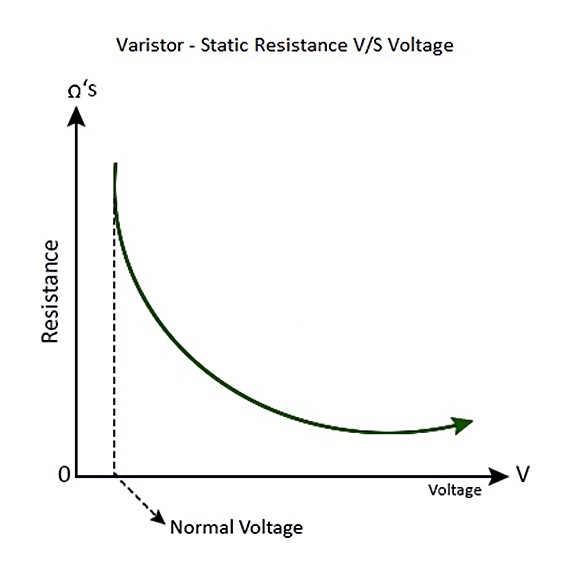

Statischer Widerstand

Im Gegensatz zu einem konventionellen Widerstand, der einen nahezu konstanten Widerstand aufrechterhält, ändert ein MOV kontinuierlich seinen Widerstand je nach angelegter Spannung an seinen Anschlüssen.

Bei normalen Betriebsspannungen zeigt der MOV einen extrem hohen Widerstand und lässt nur einen sehr kleinen Leckstrom fließen. Mit steigender angelegter Spannung sinkt der Widerstand allmählich. Sobald die Spannung die Schutzschwelle erreicht, fällt der Widerstand viel schneller.

Dieser spannungsabhängige Widerstand ist die Grundlage des MOV-Betriebs. Hoher Widerstand verhindert unnötigen Stromfluss unter normalen Bedingungen, während niedriger Widerstand während einer Überspannung einen Weg für überschüssige Energie schafft, die vom geschützten Stromkreis abgeleitet wird.

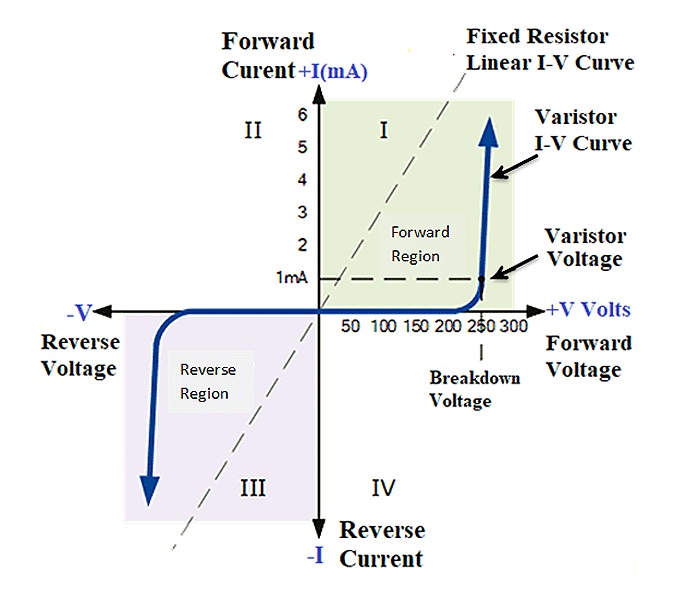

Spannungs-Strom (V-I) Eigenschaften

Nichtlineares elektrisches Verhalten

Ein MOV folgt nicht der linearen Spannungs-Strom-Beziehung eines konventionellen Widerstands.

In einem Standardwiderstand nimmt der Strom proportional zu einem Anstieg der Spannung zu. Im Gegensatz dazu zeigt der MOV eine stark nichtlineare Reaktion. Bei niedrigen Spannungen fließt nur ein sehr kleiner Strom. Wenn die Spannung die Klemmbereich erreicht, kann ein relativ kleiner Anstieg der Spannung einen sehr großen Anstieg des Stroms bewirken.

Dieser scharfe Übergang ermöglicht es dem MOV, während Überspannungsereignissen schnell und effektiv zu reagieren.

Bidirektionale Leitung

Ein MOV kann Strom in beide Richtungen leiten, wodurch es eine symmetrische bidirektionale Eigenschaft hat.

Aufgrund dieses Verhaltens können MOVs sowohl gegen positive als auch gegen negative Überspannungen schützen. Dies macht sie für AC- und DC-Anwendungen geeignet und ermöglicht es einem einzigen Gerät, Schutz unabhängig von der Polarität der Überspannung zu bieten.

Stromfluss bei unterschiedlichen Spannungsniveaus

Wenn die angelegte Spannung weit unter der Klemmschwellenspannung liegt, bleibt der MOV hochresistent und es fließt nur ein kleiner Leckstrom.

Wenn die Spannung den Klemmbereich erreicht, sinkt der Widerstand und der Strom beginnt allmählich zuzunehmen. Sobald die Klemmschwellenspannung erreicht ist, fällt der Widerstand abrupt und der MOV wird hochleitfähig.

Dieser schnelle Anstieg des Stroms ermöglicht es dem MOV, Überspannungsenergie zu absorbieren und umzuleiten, während er die Spannung, die von empfindlichen Komponenten gesehen wird, begrenzt.

MOV-Kapazität

Neben seinem spannungsabhängigen Widerstand zeigt ein MOV auch Kapazität aufgrund seiner physischen Konstruktion.

Das Gerät enthält zwei Metall-Elektroden, die durch einen keramischen Körper getrennt sind, was eine Struktur ähnlich einem Kondensator schafft. Infolgedessen weist jeder MOV einen messbaren Kapazititätswert auf.

Die Kapazität wird durch mehrere Faktoren beeinflusst:

• Elektrodenoberfläche

• Keramike Dicke

• Physische Größe des Geräts

Größere Elektrodenflächen erhöhen im Allgemeinen die Kapazität, während eine größere Trennung zwischen Elektroden dazu neigt, sie zu verringern.

Kapazitätseffekte in DC- und AC-Schaltungen

DC-Schaltungen

In den meisten DC-Anwendungen hat die MOV-Kapazität wenig Einfluss auf den Betrieb der Schaltung.

Solange die angelegte Spannung unterhalb der Klemmschwelle bleibt, bleibt der MOV in seinem hochresistenten Zustand und seine kapazitiven Eigenschaften haben normalerweise nur einen minimalen Einfluss auf die Leistung. Während eines Überspannungsereignisses wird das leitende Verhalten des MOV zum dominierenden Faktor.

AC-Schaltungen

Die Kapazität wird in Wechselstromsystemen wichtiger.

Da der MOV parallel zum geschützten Stromkreis geschaltet ist, ermöglicht seine Kapazität, dass ein kleiner Wechselstrom fließt, selbst wenn kein Überspannungsereignis vorliegt. Dies trägt zum beobachteten Leckstrom während des normalen Betriebs bei.

Mit zunehmender Betriebsfrequenz wird der Effekt der Kapazität deutlicher. Aus diesem Grund wird die MOV-Kapazität häufig in Kommunikationsgeräten, Hochfrequenzschaltungen und anderen signalempfindlichen Anwendungen berücksichtigt.

Kapazitive Reaktanz

Der Widerstand, der durch Kapazität in einem Wechselstromkreis erzeugt wird, ist als kapazitive Reaktanz bekannt.

Wo:

• X₍C₎ = kapazitive Reaktanz (Ω)

• f = Frequenz (Hz)

• C = Kapazität (F)

Diese Beziehung zeigt, dass die kapazitive Reaktanz abnimmt, wenn die Frequenz zunimmt, und auch abnimmt, wenn die Kapazität zunimmt.

Infolgedessen können hochfrequente Signale größere Leckströme über den kapazitiven Pfad des MOV erzeugen.

Zusammenfassung der wichtigsten elektrischen Eigenschaften

Das elektrische Verhalten eines MOV wird hauptsächlich durch drei Eigenschaften bestimmt: spannungsabhängiger Widerstand, nichtlineares Spannungs-Strom-Verhalten und Kapazität.

Unter normalen Betriebsbedingungen hält der MOV einen sehr hohen Widerstand aufrecht und lässt nur einen geringen Leckstrom fließen. Wenn die Spannung den Clamp-Bereich erreicht, sinkt der Widerstand schnell und der Strom steigt steil an, was es dem Gerät ermöglicht, Überspannungsenergie vom geschützten Stromkreis abzuleiten.

Das Vorhandensein von Kapazität beeinflusst auch den Leckstrom, insbesondere in Wechselstrom- und Hochfrequenzanwendungen. Zusammen ermöglichen diese Eigenschaften den MOVs, einen schnellen und effektiven Überspannungsschutz zu bieten.

Auswahl des richtigen MOV zum Schutz

Die Auswahl des richtigen MOV ist entscheidend für einen zuverlässigen Überspannungsschutz. Ein Gerät mit unzureichenden Werten könnte vorzeitig ausfallen, während ein überdimensioniertes Gerät möglicherweise keinen optimalen Schutz für empfindliche Komponenten bietet.

Mehrere wichtige Spezifikationen sollten gemeinsam bewertet werden, um einen ordnungsgemäßen Betrieb unter normalen und Überspannungsbedingungen sicherzustellen.

Maximale Betriebsspannung

Die maximale Betriebsspannung ist die höchste dauerhafte Spannung, die an den MOV angelegt werden kann, während der Leckstrom innerhalb der festgelegten Grenzen bleibt.

Dieser Wert sollte immer höher sein als die normale Betriebsspannung des Stromkreises. Die Wahl eines angemessenen Spielraums hilft, unerwünschte Leitungen zu verhindern und reduziert die langfristige Beanspruchung des Geräts.

Klemmspannung

Die Klemmspannung definiert das Niveau, bei dem der MOV beginnt, einen beträchtlichen Strom zu leiten und aktiv einen weiteren Spannungsanstieg begrenzt.

Eine niedrigere Klemmspannung bietet im Allgemeinen einen stärkeren Schutz, muss jedoch hoch genug bleiben, um die normale Funktion nicht zu stören. Eine ordnungsgemäße Auswahl erfordert ein Gleichgewicht zwischen Schutzwirksamkeit und Betriebsstabilität.

Überspannungsstrombewertung

Die Überspannungsstrombewertung gibt den maximalen Spitzenstrom an, den der MOV während eines transienten Ereignisses sicher leiten kann.

Anwendungen, die Blitzüberspannungen, industrielle Schalttransienten oder andere hochenergetische Störungen ausgesetzt sind, erfordern häufig höhere Überspannungsstromfähigkeiten.

Die Auswahl eines MOV mit ausreichender Stromtragfähigkeit verbessert die Zuverlässigkeit und reduziert das Risiko eines Ausfalls während schwerer Überspannungsereignisse.

Energieabsorptionsbewertung

Die Energieabsorptionsbewertung gibt die maximale Überspannungsenergie an, die der MOV sicher dissipieren kann, und wird typischerweise in Joule (J) angegeben.

Während einer Überspannung wandelt der MOV elektrische Energie in Wärme um. Das ausgewählte Gerät sollte eine Energiebewertung haben, die die maximal erwartete Überspannungsenergie übersteigt, um angemessenen Schutz und eine lange Lebensdauer zu bieten.

Reaktionszeit

Die Reaktionszeit bezieht sich darauf, wie schnell der MOV zu leiten beginnt, nachdem eine Überspannung auftritt.

MOVs reagieren typischerweise innerhalb von etwa 100 Nanosekunden, sodass sie schnell auf transiente Überspannungsereignisse reagieren können, bevor empfindliche Komponenten beschädigt werden.

Maximale AC-Spannung

Die maximale AC-Spannungsbewertung gibt die höchste RMS-Spannung an, die kontinuierlich an den MOV in Wechselstromsystemen angelegt werden kann.

Die ausgewählte Bewertung sollte leicht höher sein als die normale Netzspannung, um übermäßigen Leckstrom und unnötige Belastung des Geräts zu verhindern.

Leckstrom

Leckstrom ist der kleine Strom, der durch den MOV fließt, während er unter seiner Klemmspannung arbeitet.

Obwohl normalerweise sehr klein, kann der Leckstrom nützliche Informationen über den Zustand des Geräts liefern. Ein Anstieg des Leckstroms kann auf Alterung, elektrische Belastung oder Degradation hindeuten.

Langfristige Zuverlässigkeit und Überspannungverschiebung

Die Leistung von MOV ändert sich allmählich, während Überspannungsenergie wiederholt absorbiert wird.

Eines der häufigsten Alterungseffekte ist der Überspannungsschub, der sich auf Änderungen der elektrischen Eigenschaften, insbesondere der Durchbruchspannung, nach wiederholter Überspannungsexposition bezieht.

Mit dem Altern des MOV:

• Die Durchbruchspannung kann sich ändern

• Der Leckstrom kann zunehmen

• Die Energieaufnahmefähigkeit kann abnehmen

• Die allgemeine Schutzleistung kann abnehmen

Anwendungen, die häufigen Transienten ausgesetzt sind, sollten die langfristige Zuverlässigkeit bei der Auswahl eines MOV berücksichtigen und benötigen möglicherweise regelmäßige Inspektionen oder den Austausch.

MOV-Auswahlcheckliste und bewährte Praktiken

Vor der Auswahl eines MOV sollte überprüft werden, dass das Gerät bietet:

• Maximale Betriebsspannung über der normalen Betriebsspannung

• Geeignete Durchbruchspannung für geschützte Komponenten

• Angemessene Überspannungsstromfähigkeiten

• Ausreichende Energieabsorptionseinstufung

• Schnelle Reaktionszeit

• Angemessene AC-Spannungsbewertung

• Akzeptable Leckstrommerkmale

• Langfristige Zuverlässigkeit, die für die erwartete Überspannungsexposition geeignet ist

Die gemeinsame Bewertung dieser Spezifikationen hilft, einen effektiven Überspannungsschutz und einen zuverlässigen langfristigen Betrieb sicherzustellen.

Anwendungsbeispiele für MOVs in der Praxis

MOVs werden in elektrischen und elektronischen Systemen verwendet, um gegen transiente Überspannungsereignisse zu schützen. Ihre Fähigkeit, automatisch zu reagieren und Überspannungsenergie abzuleiten, macht sie für eine Vielzahl von Anwendungen geeignet.

Halbleiterschutz

Empfindliche Halbleiterbauelemente können sogar durch kurze Spannungsspitzen beschädigt werden.

MOVs werden häufig verwendet, um zu schützen:

• Transistoren

• MOSFETs

• Thyristoren

• Integrierte Schaltungen

• Mikrocontroller

• Leistungshalbleiter

Durch die Begrenzung der Überspannung hilft der MOV, die Zuverlässigkeit der Komponenten zu verbessern und das Risiko elektrischer Schäden zu verringern.

Motor- und Schaltgeräte

Motoren, Relais, Schütze und Schaltgeräte erzeugen häufig transiente Spannungen während des Betriebs.

MOVs helfen, zu dämpfen:

• Schalttransienten

• Elektrisches Rauschen

• Kontaktfunken

• Vorzeitigen Verschleiß von Komponenten

Dies verbessert die Zuverlässigkeit der Geräte und verlängert die Lebensdauer von Schaltelementen.

Schutz von Stromversorgung und Stromsystem

Stromsysteme sind oft Überspannungen durch Blitze, Netzumschaltungen, große Motorlasten und Netzstörungen ausgesetzt.

MOVs werden häufig installiert in:

• Überspannungsschutzgeräten

• Steckdosenleisten

• AC-Stromversorgungen

• Stromadapter

• Akku-Ladegeräten

• Spannungsregelgeräten

In diesen Anwendungen fungiert der MOV als erste Verteidigungslinie gegen eingehende Überspannungsenergie.

Kommunikations- und Netzwerktechnik

Kommunikationssysteme verwenden häufig lange Kabelstrecken, die externen Überspannungsquellen ausgesetzt sein können.

MOVs werden häufig verwendet in:

• Telefonsystemen

• Kommunikationsnetzen

• Datenübertragungsgeräten

• Netzwerktechnologie

• Signalverteilungssystemen

Dieser Schutz hilft, die Systemzuverlässigkeit und die Datenintegrität aufrechtzuerhalten.

Industrie- und Verteilungssysteme

Industrielle Umgebungen enthalten häufig große elektrische Lasten und Schaltgeräte, die in der Lage sind, signifikante transiente Spannungen zu erzeugen.

MOVs werden in großem Umfang verwendet in:

• Industriellen Stromsystemen

• Steuerpanels

• Automatisierungssystemen

• Motorsteuerzentralen

• Verteilungseinrichtungen

Diese Installationen helfen, sowohl die elektrische Ausrüstung als auch empfindliche Steuerungselektronik zu schützen.

Verbraucherelektronik

Viele Konsumgüter enthalten integrierten MOV-Schutz.

Beispiele sind:

• Mobiltelefone

• Laptop-Computer

• Desktop-Computer

• Fernseher

• Digitalkameras

• Spielesysteme

• Haushaltsgeräte

MOVs helfen, diese Geräte vor Spannungsstörungen zu schützen, die im Stromnetz auftreten können.

Spezialisierte Hochfrequenzanwendungen

Obwohl hauptsächlich für den Überspannungsschutz verwendet, können MOVs auch in bestimmten Hochfrequenz- und Mikrowellenanwendungen gefunden werden.

Ihre nichtlinearen elektrischen Eigenschaften können für verwendet werden:

• Signalm modulation

• Signal detections

• Frequenzumwandlung

Diese Anwendungen sind weniger verbreitet, zeigen jedoch die Vielseitigkeit der MOV-Technologie.

Tipps zur Gestaltung und Auswahl von MOV-Schutzschaltungen

Die richtige Auswahl des MOV ist entscheidend für einen zuverlässigen Überspannungsschutz. Das Gerät muss den normalen Betriebsbedingungen standhalten und gleichzeitig sicher mit transienten Überspannungsereignissen umgehen.

Bestimmen Sie die Dauerbetriebs Spannung

Der MOV sollte während des normalen Betriebs inaktiv bleiben.

Eine gängige Designpraxis besteht darin, ein MOV mit einer kontinuierlichen Nennspannung auszuwählen, die etwa 10 % bis 15 % höher ist als die erwartete Betriebsspannung. Dies hilft, Schwankungen der Stromversorgung zu berücksichtigen und unerwünschte Leitungen zu verhindern.

Berechnen Sie die erforderliche Überspannungsenergiestufe

Schätzen Sie die maximale Überspannungsenergie, die in der Anwendung erwartet wird, und wählen Sie ein MOV mit einem geeigneten Sicherheitsabstand aus.

Höhere Energiewerte verbessern in der Regel die Langlebigkeit und bieten besseren Schutz in Umgebungen, in denen häufig Überspannungen auftreten.

Überprüfen Sie die Überspannungsstromfähigkeit

Das ausgewählte MOV sollte eine Überspannungsstrombewertung haben, die höher ist als der höchste erwartete Transientenstrom.

Ein zusätzlicher Stromverarbeitungsmargen verbessert oft die langfristige Zuverlässigkeit und verringert die Beanspruchung des Geräts.

Berücksichtigen Sie die Anforderungen an die Wärmeabfuhr

Die vom MOV absorbierte Überspannungsenergie wird in Wärme umgewandelt.

Das ausgewählte Gerät sollte eine angemessene Fähigkeit zur Wärmeabfuhr bieten, um die erwarteten Betriebsbedingungen ohne übermäßige thermische Beanspruchung zu bewältigen.

Wählen Sie die richtige Durchschlagspannung

Die Durchschlagspannung sollte niedrig genug sein, um empfindliche Komponenten zu schützen, aber hoch genug, um unnötige Leitungen während des normalen Betriebs zu vermeiden.

Die Auswahl des richtigen Wertes ist einer der wichtigsten Aspekte des MOV-Schutzdesigns.

Fügen Sie zusätzliche Schutzelemente hinzu

MOVs werden häufig mit zusätzlichen Schutzelementen wie Sicherungen und thermischen Schutzeinrichtungen kombiniert.

Diese Geräte bieten Rückwärtsschutz, wenn eine schwere Überspannung oder ein längerer Überspannungszustand übermäßigen Strom oder Überhitzung verursacht.

Beste Praktiken für zuverlässigen MOV-Schutz

Für einen zuverlässigen Betrieb stellen Sie sicher, dass das ausgewählte MOV Folgendes bietet:

• Angemessenen kontinuierlichen Spannungsabstand

• Ausreichende Überspannungsenergiefähigkeit

• Angemessene Überspannungsstrombewertung

• Geeignete Wärmeabfuhrfähigkeit

• Richtige Durchschlagspannung

• Angemessene Sicherungs- oder thermische Schutzvorrichtung

Die Einhaltung dieser Richtlinien hilft, die Leistung des Überspannungsschutzes, die Zuverlässigkeit der Geräte und die allgemeine Systemsicherheit zu verbessern.

Schlussfolgerung

MOVs bieten eine einfache und effektive Methode zum Schutz elektronischer Geräte vor schädlichen Überspannungen. Ihre Fähigkeit, schnell zu reagieren, übermäßige Spannungen abzuleiten und Überspannungsenergie zu absorbieren, macht sie zu einer gängigen Wahl in Stromversorgungen, Industrieräumen, Kommunikationsgeräten und Unterhaltungselektronik. Das Verständnis der Funktionsweise, der Bewertungen, des Alterungsverhaltens und der richtigen Schaltkreisintegration von MOVs trägt dazu bei, einen zuverlässigen Überspannungsschutz sicherzustellen und die langfristige Haltbarkeit elektronischer Systeme zu verbessern.

Häufig gestellte Fragen [FAQ]

1. Warum wird ein MOV parallel und nicht in Serie mit dem geschützten Stromkreis angeschlossen?

Ein MOV wird parallel angeschlossen, damit er die Spannung über den geschützten Stromkreis kontinuierlich überwachen kann, ohne den normalen Stromfluss zu stören. Während des normalen Betriebs bleibt das MOV in einem Zustand mit hohem Widerstand und zieht nur einen kleinen Leckstrom. Wenn eine Überspannung die Durchschlagspannung überschreitet, wechselt das MOV schnell in einen Zustand mit niedrigem Widerstand und bietet einen alternativen Weg für den Überspannungsstrom. Diese Anordnung ermöglicht es dem MOV, überschüssige Energie von empfindlichen Komponenten abzuleiten, während der normale Betrieb des Schaltkreises unter Standardbedingungen aufrechterhalten wird.

2. Wie beeinflusst wiederholte Überspannungsbelastung die langfristige Zuverlässigkeit eines MOV?

Jedes von einem MOV absorbierte Überspannungsereignis verursacht eine kleine Menge interner Degradation innerhalb seiner Zinkoxid-Kristallstruktur. Im Laufe der Zeit können wiederholte Überspannungen die Energieverarbeitungsfähigkeit des Geräts verringern, den Leckstrom erhöhen und seine Durchschlagspannung ändern. Obwohl ein MOV nach zahlreichen Überspannungsereignissen weiterhin funktionieren kann, nimmt die Schutzeffizienz allmählich ab. Aus diesem Grund werden MOVs als opfernde Schutzeinrichtungen betrachtet und müssen nach erheblicher Überspannungsbelastung möglicherweise inspiziert oder ersetzt werden, um einen zuverlässigen Schutz aufrechtzuerhalten.

3. Welche Faktoren sollten bei der Auswahl eines MOV für die Überspannungsschutzversorgung bewertet werden?

Die richtige MOV-Auswahl erfordert die Bewertung mehrerer Spezifikationen, anstatt sich nur auf die Spannungsbewertung zu konzentrieren. Wichtige Parameter sind maximale Betriebs-Spannung, Durchschlagspannung, Überspannungsstrombewertung, Energieabsorptionsfähigkeit, Reaktionszeit, Leckstrom und langfristige Überspannungsbeständigkeit. Das ausgewählte MOV sollte die normale Betriebsspannung ohne Leitung überstehen und gleichzeitig eine ausreichende Überspannungsbewältigungsfähigkeit für die erwarteten transienten Ereignisse bieten. Ausreichende Entwurfsabstände verbessern die Zuverlässigkeit und helfen, vorzeitige Alterung oder Ausfall des MOV zu verhindern.

4. Warum werden MOVs häufig zusammen mit Sicherungen oder thermischen Schutzeinrichtungen verwendet?

Während ein MOV effektiv mit kurzzeitigen Überspannungen umgeht, ist er nicht dafür ausgelegt, kontinuierlich Strom während längeren Überspannungsbedingungen zu leiten. Wenn ein schwerer Fehler auftritt, kann der MOV leitfähig bleiben und übermäßige Wärme erzeugen. Eine Sicherung oder ein thermisches Schutzgerät bietet eine sekundäre Sicherheitsebene, indem es den MOV trennt, wenn abnormale Strom- oder Temperaturbedingungen auftreten. Diese Kombination hilft, Überhitzung, Geräteschäden und potenzielle Sicherheitsgefahren zu verhindern und verbessert die Gesamtreliabilität des Schutzkreises.

5. Wie ermöglicht die interne Zinkoxid-Kornstruktur einem MOV, so schnell auf Spannungsspitzen zu reagieren?

Ein MOV besteht hauptsächlich aus Zinkoxidkörnern, die von mikroskopischen Korngrenzen umgeben sind, die sich ähnlich wie ein großes Netzwerk von Halbleiterübergängen verhalten. Unter normalen Spannungsbedingungen schränken diese Übergänge den Stromfluss ein, was zu einem sehr hohen Widerstand führt. Wenn die Spannung den Schwellenwert des Geräts überschreitet, treten Leitmechanismen wie Elektronentunnelung und Lawinenzusammenbruch an den Korngrenzen auf. Dies führt dazu, dass der Widerstand schnell sinkt, wodurch der MOV große Überschussströme innerhalb von Nanosekunden leiten und die Spannung absenken kann, bevor empfindliche Komponenten beschädigt werden.
