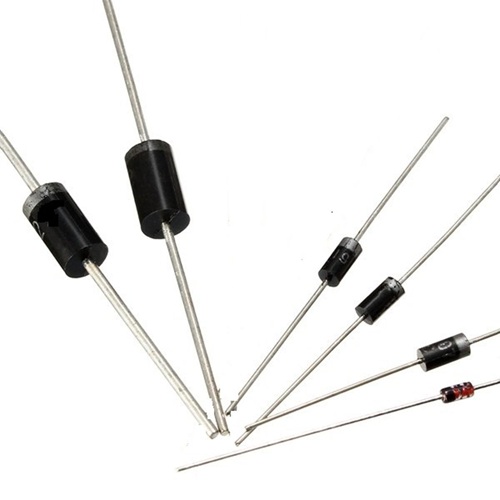

Erforschung von Dioden: Struktur, Eigenschaften, Anwendungen

Dioden sind Halbleiterbauelemente, die um einen PN-Übergang herum aufgebaut sind und es ermöglichen, dass Strom hauptsächlich in eine Richtung fließt. Ihr Verhalten hängt von der Materialwahl, der Dotierung, der Biasierung, der Übergangsstruktur, dem Gehäusetyp und den Betriebsbedingungen ab. Dieser Artikel erklärt die Struktur von Dioden, das Verhalten von Übergängen, Auswahlfaktoren, Testmethoden und praktische Anwendungen wie Gleichrichtung, Detektion, Spannungsregulierung, Clamping, LEDs, Schottky-Dioden, Zener-Dioden und Geräte mit großer Bandlücke.

Katalog

Diode Struktur und Übergangsverhalten

Eine Diode kann als absichtlich konstruierter PN-Übergang gelesen werden, der unter typischen Betriebsbedingungen dazu neigt, Strom in eine Richtung zuzulassen, während er ihn in die andere Richtung widersteht.

Dieses richtungsgebundene Verhalten kommt nicht von einem mechanischen Tor; es ergibt sich aus der Art und Weise, wie sich die Träger verteilen und wie sich elektrische Felder in einen Gleichgewichtszustand im Halbleiter einstellen.

In der täglichen Schaltungsarbeit fühlt es sich oft intuitiver an, die Diode als eine elektrostatistische Energieb Barrier zu behandeln, deren Höhe durch eine angelegte Spannung verschoben werden kann, da diese Darstellung normalerweise mit dem übereinstimmt, was Messungen auf der Werkbank zeigen.

Materialien und Dotierung

Ein PN-Übergang beginnt mit einem Halbleitersubstrat; Silizium ist für allgemeine Anwendungen üblich, während andere Materialien gewählt werden, wenn Leistungsziele in andere Richtungen drücken (Geschwindigkeit, Leckage, Temperaturspektrum, optisches Verhalten).

Dotierung ist, wie die dominierende Trägerpopulation etabliert wird, und sie setzt auch Erwartungen dafür, wie der Übergang reagieren wird, sobald eine Bias angelegt wird.

Details zur P-Typ-Region:

• Akzeptordotierstoffe erzeugen eine hohe Konzentration von Löchern als Mehrheitsträger, während Elektronen als Minderheitsträger vorhanden sind.

Details zur N-Typ-Region:

• Donatordotierstoffe erzeugen eine hohe Konzentration von Elektronen als Mehrheitsträger, während Löcher als Minderheitsträger vorhanden sind.

In der Praxis wirken Dotierungskonzentration und Übergangsgeometrie wie Einstellknöpfe, die das Vorwärtsspannungsverhalten, Rückläuferspanne, Ladungsspeicherung, Kapazität, Schaltgeschwindigkeit und Durchbruchseigenschaften formen.

Entwurfsarbeiten haben die Tendenz, dies persönlich zu machen: Zwei Teile können dasselbe Schaltplansymbol teilen und sich dennoch merklich anders verhalten, und der Unterschied lässt sich oft auf ein Dotierungsprofil zurückführen, das „leise“ den Großteil der eigentlichen Technik ausführt.

Übergangsbildung

Sobald die p-Typ- und n-Typ-Regionen sich berühren, beginnen die Träger, sich über die Grenzfläche zu bewegen, weil die Konzentrationsgradienten nicht ausgeglichen sind.

Trägerdiffusion und Rekombination über die Grenzfläche:

• Elektronen diffundieren von der n-Seite in die p-Seite und rekombinieren mit Löchern.

• Löcher diffundieren von der p-Seite in die n-Seite und rekombinieren mit Elektronen.

Diese Rekombination hinterlässt ionisierte Dotieratome nahe der Grenze. Diese Ionen bewegen sich nicht frei, so dass ihre Ladung als fixen Hintergrund bleibt.

Feste ionisierte Ladungen, die nahe der Grenzfläche zurückbleiben:

• Auf der n-Seite bleiben positiv geladene Donorionen zurück.

• Auf der p-Seite bleiben negativ geladene Akzeptorionen zurück.

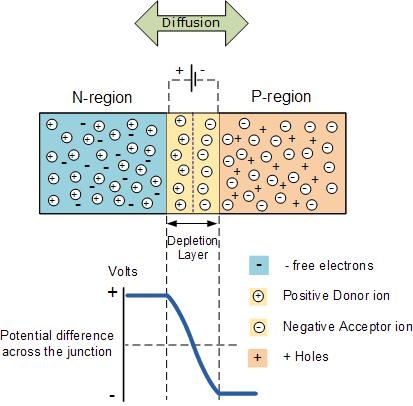

In welchen Formen tritt die Depletion-Region (auch bekannt als Raumladungsregion) auf, ein Bereich mit relativ wenigen mobilen Ladungsträgern.

Diese Region etabliert ein internes elektrisches Feld und ein integriertes Potenzial, das gegen eine weitere Diffusion drückt.

Eine wiederkehrende Frustration und auch ein nützlicher Hinweis beim Debuggen im Labor ist, dass Verhaltensweisen, die von außen als „unerwartet“ erscheinen (für die Polarisation abhängige Kapazität, Ladungsspeichereffekte, langsame Erholung), häufig Sinn machen, sobald die Depletion-Region als dynamisches elektrisches Objekt und nicht als statische Grenze betrachtet wird.

Die Polung der Schnittstelle

Die Polarisation kippt eine Diode nicht einfach zwischen zwei klaren Zuständen; sie formt die Depletion-Region um und verändert, wie Ladungsträger injiziert, bewegt, gespeichert und rekombiniert werden.

Eine Vorwärts-Polarisation setzt die Anode auf ein höheres elektrisches Potenzial als die Kathode. Die Barriere der Schnittstelle verringert sich effektiv und die Depletion-Region wird schmaler.

Wenn die Barriere abnimmt, werden Majoritätsladungsträger über die Schnittstelle injiziert und werden auf der anderen Seite zu Minoritätsladungsträgern.

Richtungen der Majoritätsladungsträgerinjektion unter Vorwärts-Polarisation:

• Elektronen bewegen sich von n nach p (verhalten sich dann als Minoritätsladungsträger in der p-Region).

• Löcher bewegen sich von p nach n (verhalten sich dann als Minoritätsladungsträger in der n-Region).

Mit wachsender Injektion steigt der Diodenstrom steil mit der Spannung.

Bei der Fehlersuche neigt diese Steilheit dazu, starke Reaktionen hervorzurufen: eine „geringe“ Verschiebung der Vorwärts-Spannung kann eine überraschend große Stromänderung bewirken, weshalb ein Schaltkreis, der nur leicht vorwärts gepolarisiert zu sein scheint, am Ende heißer laufen kann als erwartet, sobald Toleranzen und Temperaturdrift sich addieren.

Rückwärts-Polarisation setzt die Kathode auf ein höheres elektrisches Potenzial als die Anode. Die Depletion-Region erweitert sich, die effektive Barriere erhöht sich und Majoritätsladungsträger werden von der Grenzfläche weggezogen.

Eine ideale Diode würde null Strom zeigen, aber reale Bauteile weisen einen Rückwärts-Leckstrom auf, der durch Minoritätsladungsträger und Ladungsgenerierung innerhalb der Depletion-Region verursacht wird.

Der Leckstrom kann bei Raumtemperatur sehr gering erscheinen, aber er nimmt oft bei höheren Temperaturen erheblich zu. In Hochimpedanzschaltungen und heißen Umgebungen wird Leckstrom daher zu einem wichtigen Parameter, der sorgfältig berücksichtigt werden muss.

Bei ausreichend hoher Rückwärts-Spannung tritt ein Durchbruch auf und der Rückwärts-Strom steigt stark an. Der zugrunde liegende Mechanismus hängt von der Struktur und der Dotierung ab, wobei Zener- und Lawinenverhalten gängige Kategorien sind.

Ein Durchbruch ist nicht von Natur aus katastrophal: Einige Dioden sind so konstruiert, dass sie dort betrieben werden, und selbst „gewöhnliche“ Dioden können überstehen, wenn die umliegende Schaltung den Strom kontrolliert begrenzt.

Viele Laborfehler, die wie „die Diode ist zufällig im Durchbruch kaputtgegangen“ aussehen, erweisen sich bei einer zweiten Betrachtung oft als vorhersehbarer, oft verbunden mit fehlendem Serienwiderstand, einem optimistischen Strompfad oder einer Strombegrenzung, die auf dem Papier existierte, aber nicht in der echten Montage.

Anschlüsse, Polarität und Stromkonventionen

Der p-Seiten-Anschluss wird als Anode bezeichnet, und der n-Seiten-Anschluss wird als Kathode bezeichnet.

Der konventionelle Strom wird definiert, um während der Vorwärtsleitung von der Anode zur Kathode zu fließen, was den in Schaltplänen, Datenblättern und typischen Messanordnungen verwendeten Konventionen entspricht.

Beim Diagnostizieren eines Schaltkreises hilft es, diszipliniert über die Orientierung von Anode/Kathode zu bleiben, um eine klassische Verwirrungsquelle zu vermeiden: die Verwechslung der Elektronenflussrichtung mit der Richtung des konventionellen Stroms und die anschließende fehlerhafte Interpretation der erwarteten Spannungsabfälle.

Symbole, Referenzbezeichnungen und physische Markierungen

Auf Schaltplänen zeigt das Symbol der Diode die bevorzugte Richtung des konventionellen Stromflusses an.

Häufige Referenzbezeichnungen sind:

• D

• VD

Auf physischen Gehäusen wird die Kathode oft durch einen Streifen oder eine Bänder angezeigt.

In Prototypen und Nacharbeiten ist es eine beruhigende Gewohnheit, zu bestätigen, dass die Markierung mit der Ausrichtung des Footprints übereinstimmt, bevor Strom angelegt wird; diese schnelle Überprüfung kann Stunden der Verfolgung eines „mysteriösen“ Fehlers verhindern, der sich als einfache Ausrichtungsabweichung herausstellt, insbesondere wenn mehrere Diodengehäuse ähnliche Umrisse teilen.

Eine Diode wird häufig als einseitiges Element beschrieben, aber eine treuere Beschreibung ist eine feldgesteuerte Schnittstelle, deren Depletion-Region und Ladungsträgerdynamik sich kontinuierlich mit Polarität, Temperatur und Zeit entwickeln.

Entwurfsentscheidungen neigen dazu, klarer zu werden, wenn die Diode in Bezug auf Depletion-Breite, Injektionsniveaus, Ladungsspeicherung und Durchbruchmechanismen analysiert wird, anstatt als rein binäre leitende versus sperrende Abstraktion.

Diese Denkweise wird besonders überzeugend bei Hochgeschwindigkeits-Schaltungen, Hochspannungsbelastungen und Hochtemperaturbetrieb, wo der interne Zustand der Schnittstelle stillschweigend dominieren kann, was der Rest des Schaltkreises erlebt.

Diode-Identifikation und moderne Halbleitermaterialien

Dioden machen mehr Sinn, wenn sie als kleines System behandelt werden, anstatt als einzelnes Symbol in einem Schaltplan. Die Verbindung setzt die grundlegende I–V-Kurve, doch das Gehäuse und das umliegende Layout entscheiden oft darüber, ob dieses Verhalten den Kontakt mit realen Baugruppen übersteht. In Schalt- und Leistungsdesigns wird die Leistung häufig durch thermische Grenzen, parasitäre Induktivität und parasitäre Kapazität geprägt, manchmal auf unangenehme Weise. Ein Auswahlprozess, der sich bewährt, besteht darin, elektrische Anforderungen auf physikalische Einschränkungen abzustimmen und erst dann die Wahl durch die Materialplattform einzugrenzen.

• Elektrische Anforderungen: Rückwärtsspannung, Durchschnitts-/Spitzenstrom, Schaltfrequenz, zulässiger Verlust

• Mechanische Realität: Gehäusestil, Montagemethode, Kühlweg, Leiterplattenkupfer und Luftstrom

• Materialsysthem: Si, Ge, SiC, GaN

Gehäusenerkennung

Kleine Gehäuse verhalten sich gut, bis sie es nicht mehr tun, normalerweise wenn die Umgebungstemperatur steigt oder die Annahmen über den Luftstrom optimistisch werden. Axialglas und kleine Kunststoffgehäuse sind in der Niederspannungs- und Signaltechnik üblich, weil sie leicht zu platzieren und kostengünstig sind, aber ihre Wärme verlässt hauptsächlich über die Anschlüsse und in die Leiterplattenbahnen. Dieser Ansatz erscheint bei moderatem Strom unkompliziert, wird dann jedoch allmählich zu einer Einschränkung, wenn der Tastgrad steigt, das Kupfer dünn ist oder die Platine nahe anderen heißen Bauteilen liegt.

Flächenmontagegehäuse verkürzen die Anschlüsse und reduzieren die Schleifenfläche, was typischerweise das Hochgeschwindigkeitsschaltverhalten verbessert. Die thermische Geschichte ändert sich ebenfalls: Wärme, die in Kupferflächen eindringt, macht die Leiterplatte zu einem Teil der Kühlungslösung, was beruhigend sein kann, wenn das Layout großzügig ist, und ein wenig angstbesetzt, wenn das Design platzbeschränkt ist. Mit anderen Worten, SMD verschiebt oft die thermische Kontrolle vom Bauteil auf die Leiterplatte, und das kann ein willkommener Austausch oder ein unerwarteter Kopfschmerz sein, je nach Schichtung und Kupferbudget.

Stud-, Schraub- und Modulformate erscheinen, wenn der Stromfluss in eine Wärmeabfuhrübung umschlägt. Diese Gehäuse bieten eine wiederholbare thermische Schnittstelle zu einem Gehäuse oder einer Kälteschiene und belohnen disziplinierte Mechanik. Es ist nicht ungewöhnlich, eine im Papier großartige Diode heißer als erwartet laufen zu sehen, weil die Montagefläche nicht flach genug ist, das Drehmoment zwischen den Ausführungen variiert oder das thermische Interface-Material inkonsistent aufgetragen wird. Diese Details erscheinen selten in schaltplanzentrierten Diskussionen, entscheiden aber häufig über das Verhalten im Feld und die langfristige Drift.

Übliche Gehäuseteilungen, die in der Praxis verwendet werden:

• Axialglas

• Kleiner Kunststoff (Durchsteckmontage)

• SMD (verschiedene bleifrei/bleihaltig)

• Stud-/Schraubgehäuse, Leistungsmodulen

Sobald di/dt und dv/dt ansteigen, hören die Gehäuseinduktivität und die Verbindungskapazität auf, unwichtige Details zu sein, und zeigen sich als Überschwingen, Echo und zusätzlichen Schaltverlust. SMD-Teile reduzieren oft die Leitungsinduktivität, was die Wellenformen beruhigen kann, bringen aber auch Kompromisse wie engeren Kriech-/Luftspalt bei höheren Spannungen und eine stärkere Abhängigkeit vom thermischen Design der Leiterplatte mit sich.

In schnellen Wandlern ist die Diode, die „gewinnt“, häufig die mit dem niedrigsten kombinierten Verlust im zusammengebauten Layout, nicht diejenige, die beim Vergleich nur des Vorwärtsspannungsabfalls bei einem einzigen Strompunkt am besten aussieht. Diese Erkenntnis kann während der Bauteilauswahl leicht frustrierend sein, führt jedoch in der Regel zu ruhigerem EMI-Verhalten und weniger Überraschungen in späteren Phasen.

Materialauswahl

Verschiedene Halbleitermaterialien verändern, wie eine Diode Spannung, Strom, Schaltgeschwindigkeit, Temperatur und Leistungsverlust behandelt. Die grundlegende Diodenfunktion kann über Materialien hinweg ähnlich aussehen, aber das elektrische Verhalten kann sich erheblich verschieben, sobald die Betriebsfrequenz, der thermische Stress oder die Leistungsdichte zunehmen. Germanium, Silizium, GaN und SiC bringen jeweils unterschiedliche Stärken und Einschränkungen mit sich, weshalb die Materialauswahl oft ein Gleichgewicht zwischen Effizienz, thermischer Leistung, Schaltverhalten, Zuverlässigkeit und Systemsicherheit darstellt. Der Vergleich unten hebt die typische Vorwärtsspannungsreihe und praktische Eigenschaften hervor, die normalerweise mit jeder Materialplattform assoziiert werden.

Material	Typische Vorwärtsspannung	Schlüsselmerkmale
Germanium (Ge)	~0,3V	Niedriger Vorwärtsspannungsabfall, aber höhere Leckströme. In spezifischen Signal-Anwendungen verwendet.
Silizium (Si)	~0,7V	Das häufigste und kosteneffektivste Material für allgemeine Dioden und Transistoren.
Gallium-Nitrid (GaN)	~1,0V - 3,0V+	Hervorragend für Hochfrequenzanwendungen (z.B. Schnellladegeräte, RF-Verstärker). Hohe Effizienz.
Siliziumcarbid (SiC)	~2,5V - 3,5V+	Ideal für Hochleistungs-, Hochspannungs- und Hochtemperaturanwendungen (z.B. Elektrofahrzeuge, Solarinverter).

• Germanium

Germanium-Dioden zeigen häufig eine geringere Vorwärts-Spannungsabfall (ca. 0,3 V bei bescheidenem Strom), was bei kleinen Signal-Arbeiten in der Nähe der Leiterschwelle zufriedenstellend wirken kann. Der Nachteil ist ein höherer Leckstrom und eine stärkere Temperaturempfindlichkeit. In Hochimpedanzknoten oder warmen Umgebungen kann dieser Leckstrom messungen heimlich beeinflussen, Schwellenwerte verzerren oder Offsetwerte einführen, die bis zu späteren Tests schwer zu „sehen“ sind.

Dies ist ein Grund, warum Germanium-Geräte weiterhin auf Nischenanwendungen beschränkt sind. Sie können spezifische analoge Probleme effektiv lösen, aber Temperaturdrift, Bias-Stabilität und Leckverhalten müssen sorgfältig kontrolliert werden.

• Silizium

Silizium bleibt die breite Standardwahl, weil es stabil, kostengünstig und typischerweise weit niedriger im Leckstrom ist als Germanium. Der Vorwärts-Abfall wird oft mit etwa 0,7 V bei mäßigem Strom angegeben, aber reale Schaltungen zeigen, wie sehr diese Zahl mit Stromdichte, Temperatur und Wahl der Struktur variiert. Selbst innerhalb der „Silizium-Dioden“ unterscheidet sich das Verhalten deutlich zwischen den standardmäßigen PN-, Schottky- und schnellen/ultraschnellen PN-Familien.

Was Silizium im täglichen Engineering bietet, ist Vorhersehbarkeit über einen breiten Betriebsbereich und ein tiefes Ökosystem von Verpackungsoptionen und Zuverlässigkeitsgeschichte. In der Produktionsarbeit fühlt sich diese Vorhersehbarkeit oft tröstlicher an, als eine kleine theoretische Effizienzsteigerung zu verfolgen, die möglicherweise verschwinden kann, sobald das Layout und die thermische Stapelung real sind.

• Wide-Bandgap (SiC, GaN)

Wide-Bandgap-Geräte erhöhen die praktischen Grenzen für Spannung, Temperatur und Schaltgeschwindigkeit. Größere Bandlücken und höhere kritische elektrische Felder ermöglichen dünnere Driftregionen für eine gegebene Sperrspannung, was die Leitungsverluste reduziert und schnellere Schaltvorgänge mit weniger gespeicherter Ladung unterstützt.

Die Auswirkungen beschränken sich nicht nur auf das Gerät selbst. Die Schaltkanten werden steiler, was Änderungen bei der Größenordnung der Magnetik, der thermischen Strategie und der EMI-Kontrolle vorantreibt. Wide-Bandgap-Teile können beeindruckende Effizienz und Dichte erzeugen, neigen jedoch auch dazu, sloppy Schleifen-Geometrie, schwache Dämpfungsstrategien oder lose Kontrolle über Rauschen und Common-Mode-Geräusche offenzulegen. Wenn die umliegende Design-Disziplin die Fähigkeit des Gerätes erreicht, können die Ergebnisse fast mühelos erscheinen; wenn nicht, liefern die Wellenformen sofortiges und demütigendes Feedback.

GaN gegen SiC in der Praxis

• GaN: Eine starke Wahl, wenn Schaltverlust die Grenze setzt

GaN wird oft in Hochfrequenz-Schaltszenarien gewählt, wo niedrige Kapazität und schnelles Wiederherstellungsverhalten die Schaltverluste reduzieren. In praktischen Konstruktionen belohnt GaN oft Layouts, die die Schleifeninduktivität niedrig und dv/dt kontrolliert halten, da ansonsten unbeabsichtigtes Einschalten und EMI schnell sichtbar werden können.

Häufige Anwendungsbeispiele: Schnellladegeräte, Hochdichte DC/DC-Stufen, ausgewählte RF-Leistungstufen

Wenn es sauber ausgeführt wird, ermöglicht GaN kleinere Magnetiken und eine höhere Leistung-Dichte. Wenn es nachlässig ausgeführt wird, kann es „temperamentvoll“ erscheinen, obwohl der Grund dafür normalerweise Parasitiken und Layout und nicht die Physik des Gerätes ist. Diese Unterscheidung ist wichtig, da sie ändert, was Sie beheben: Kupfergeometrie und Dämpfung, nicht einen zufälligen Teiletausch.

• SiC: Eine bequeme Wahl, wenn Spannungs-, Leistungs- und Temperaturspielraum das Design antreibt

SiC wird häufig in Hochspannungs-, Hochleistungsumwandlungen bevorzugt—Orte, wo elektrischer Stress und Temperatur nicht höflich sind. Es bringt eine hohe Durchbruchfestigkeit, solide Hochtemperaturverhalten und einen Ruf für Robustheit in rauen Leistungsumgebungen mit. In Einsatzsystemen erleichtert SiC oft den thermischen Druck und verbessert die Effizienz bei höherer Spannung, kann jedoch auch die Aufmerksamkeit auf Isolationskoordinierung, Kriech-/Lufteinschnitte und Überschwingverhalten umleiten.

Häufige Anwendungsbeispiele: EV-Antriebstransformatoren, Onboard-Ladegeräte, Solarwechselrichter

Konstruktions-Teams, die SiC als Drop-in-Silizium-Ersatz betrachten, übersehen oft, wo es glänzt: systemweiter Verhalten unter forderndem elektrischem Stress, nicht nur ein eins-zu-eins Komponenten-Upgrade.

Ein praktisches Erkennungs- und Auswahlworkflow

Beginnen Sie, indem Sie die Betriebsgrenzen auf eine Weise niederschreiben, die Realismus erzwingt. Definieren Sie die maximale Rückwärts-Spannung mit Sicherheit, kontinuierlichen und Spitzenstrom, akzeptable Verluste, Schaltfrequenz und die tatsächliche thermische Umgebung (Umgebungsbereich, Luftstrom, nahe Wärmequellen). Von dort aus wählen Sie ein Paket, das dem mechanischen Kühlpfad entspricht, den Sie wirklich haben, nicht dem, den Sie gerne hätten.

Wählen Sie dann die Materialplattform und Familienkonfiguration der Dioden, die am besten zu dem Verlustgleichgewicht und Schaltverhalten passt, das Sie unterstützen können.

Optionen für Diodenfamilien, die häufig bewertet werden: Standard PN, schnelle/ultraschnelle PN, Schottky, SiC Schottky, GaN-basierte Lösungen

Die Arbeit am Prüfstand zeigt oft die Kluft zwischen nominalen Bewertungen und der realen Montage: Klingeln, das durch die Layout-Induktivität verursacht wird, Temperaturanstieg, der von Montagedetails dominiert wird, und Schaltverluste, die von parasitären Kapazitäten geprägt sind. Eine Messgewohnheit, die sich oft auszahlt, besteht darin, nach Überschwingern an der Diode zu suchen, die Übergangstemperatur mithilfe der Gehäusetemperatur zu schätzen und Iterationen von Snubbing oder Layoutänderungen durchzuführen, bevor man zu dem Schluss kommt, dass die Gerätewahl falsch war.

Diese Validierungsart erreicht in der Regel schneller eine stabile Lösung als das Durchlaufen mehrerer Teile, während die physische Implementierung unverändert bleibt.

Die Materialwahl verhält sich selten wie eine isolierte Optimierung. Die Wahl von Si, Ge, SiC oder GaN verpflichtet das Design effektiv zu einem Schaltgeschwindigkeitsregime, einem EMI-Profil, einem thermischen Plan und einem mechanischen Implementierungsstil. Viele erfolgreiche Teams finden, dass der größte Fortschritt nicht darin besteht, das neueste Material zu verwenden, sondern die Plattform zu wählen, die ihrer Fähigkeit entspricht, Parasiten zu kontrollieren, die Thermik mit glaubwürdigen Tests zu überprüfen und eine konsistente Fertigung aufrechtzuerhalten.

Wide-Bandgap-Teile können ausgezeichnete Ergebnisse liefern, aber der Vorteil zeigt sich am deutlichsten, wenn der gesamte Designprozess, die Layoutdisziplin, die Messpraktiken und die Wiederholbarkeit des Builds bereit sind, das zu unterstützen, was diese Geräte verlangen werden.

Diode-Eigenschaften

Die Auswahl einer Diode verläuft besser, wenn das Datenblatt als eine Reihe von Grenzen betrachtet wird, die realen Wellenformen, echtem PCB-Wärmefluss und realen Toleranzen standhalten müssen, anstatt als Liste typischer Werte, die auf Papier beruhigend erscheinen. Viele Designüberraschungen treten beim ersten Einschalten auf, weil die Diode gleichzeitig ein elektrisches Gerät und eine thermische Last ist, und diese beiden Seiten aufeinanderdrücken auf Weise, die leicht während der Berechnungen am Schreibtisch unterschätzt werden. Eine Denkweise, die später Zeit spart, besteht darin anzunehmen, dass frühe Messungen härter aussehen werden als die sauberen, durchgeführten Zahlen, die Sie berechnet haben, und dann entsprechend zu wählen und zu validieren.

Der Vorwärtsstrom kollabiert normalerweise in ein thermisches Budget

Der maximale Vorwärtsstrom (IF) liest sich wahrheitsgetreuer, wenn er als Heizobergrenze betrachtet wird, die an ein bestimmtes Gehäuse und Testbedingungen gebunden ist, nicht als freistehendes elektrisches Versprechen. Der Verlust durch Vorwärtsleitung wird üblicherweise wie folgt approximiert:

Pcond ≈ IF × VF

In vielen Schalt- oder Impulsanwendungen ist die gesamte Dissipation der Diode nicht nur auf die Leitung beschränkt; Kommutation und Wellenformform können Leistung hinzufügen, die das Schaltbild nicht „zeigt“. Die Schätzung der Übergangstemperatur folgt typischerweise:

Tj ≈ Ta + (Ptotal × RθJA)

Ta spiegelt die Umgebung um das Gerät wider, und RθJA ändert sich dramatisch mit der Gehäusewahl, der Kupferfläche, dem Luftstrom, dem Via-Stitching und der Art und Weise, wie das Teil mechanisch montiert ist. Dieselbe Teilebezeichnung kann sich auf einem offenen Layout mit großzügigem Kupfer höflich verhalten und dann unangenehm heiß laufen nach einem dichten Platzierungsdurchgang, ein Ergebnis, das unfair erscheinen kann, bis man sich erinnert, dass der thermische Pfad effektiv Teil des Schaltkreises ist. Bei frühen Entscheidungen fühlt es sich oft geerdeter an, von einem erlaubten Temperaturanstieg (Ihrem thermischen Spielraum) aus zu starten und einen stationären Strom rückwärts zu berechnen, als von der Headlines IF aus zu starten und zu hoffen, dass die Platine sich darum kümmert.

Die Vorwärtsspannung (VF) ändert sich mit Strom, Temperatur und Stromdichte, sodass die Behandlung als feste Konstante dort ist, wo viele Verlustschätzungen leise vom Kurs abweichen. Die vertrauten „0,7 V“ sind hauptsächlich eine mentale Abkürzung für eine kleine Signal-Silizium-PN-Diode bei moderatem Strom; sie ist kein universeller Anker.

Bei höherem Strom steigt VF typischerweise, was bedeutet, dass die Leitungsloss schneller steigen kann, als eine Schätzung beim ersten Durchlauf suggeriert. Bei höheren Temperaturen sinkt VF für Silizium-PN-Dioden oft, was das Stromsharing in parallelen Pfaden anstoßen kann, auf Weise, die kontraintuitiv erscheint, wenn man eine stabile Aufteilung erwartet hat.

Ein stabilerer Ansatz besteht darin, VF als ein begrenztes Bereich zu betrachten, anstatt als einen einzelnen schönen Wert. Wenn Ihnen vorhersehbare Dissipation wichtig ist, führt die Verwendung des Worst-Case-VF aus den Datenblattkurven bei der beabsichtigten Strom- und Übergangstemperatur/Umgebungstemperatur im Allgemeinen zu weniger unangenehmen thermischen Überraschungen, als sich auf eine typische Zahl zu verlassen.

Der Einschaltstromstoß, das Aufladen von Kondensatoren und der induktive Rückstoß erzeugen routinemäßig kurze Vorwärtsstöße, die in den Berechnungen für den stationären Strom nicht erscheinen. Dioden tolerieren diese Ereignisse in der Regel, wenn zwei Realitäten zusammenkommen: der Spitzenstoß liegt innerhalb des angegebenen Stoßbereichs, und die Erwärmung über die Zeit bleibt innerhalb dessen, was das Gehäuse und die PCB abführen können.

Bedingungen zu überprüfen:

• Der Spitzenstoßstrom bleibt innerhalb von IFSM (nicht-wiederholte Stoßbewertung).

• Durchschnittliche und RMS-Erwärmung bleiben innerhalb des thermischen Bereichs für den tatsächlichen Impulszug.

Eine Gewohnheit, die die Geheimnisse im Feld reduziert, besteht darin, Pulsbreite, Wiederholrate und Energie mit den Leitlinien für Überspannungen im Datenblatt zu vergleichen, anstatt anzunehmen, dass sie kurz sind, daher keine Rolle spielen. Kurze Pulse injizieren dennoch Wärme in die Verbindungsstelle, und wiederholte Pulse können die Temperatur schneller stapeln als erwartet, insbesondere wenn der Luftstrom bescheiden ist oder das Board thermisch eingeschlossen ist.

Die Rückwärtsspannung sollte realen Spitzen folgen, nicht nur nominalen Schienen.

Die maximale wiederholte Rückwärtsspannung (VRRM) ist überzeugender, wenn sie gegen den schlimmsten glaubwürdigen Rückwärtstress gewählt wird, einschließlich Nachschwingen, induktiven Transienten und schnellen Überschwingern, anstatt gegen den ruhigen, nominalen Schienenwert. In realen Baugruppen kann die stabile Rückwärtsspannung ein kleiner Bruchteil des tatsächlichen Spitzenwerts sein, da parasitäre Induktivität und Schaltkanten gerne Spitzen erzeugen.

Quellen, die häufig Rückwärtsspitzen aufblähen:

• Kabelinduktivität

• Transformator-Leckinduktivität

• Relais-Spulen und andere induktive Lasten

• Schnelle Schaltkanten, die mit parasitärer Induktivität und Kapazität interagieren

Viele Designs beginnen mit einer konservativen Spannungsmarge, oft etwa doppelt so hoch wie die schlimmste stabile Rückwärtsspannung, und verfeinern später die Auswahl mithilfe von Messungen und detaillierten Datenblattinformationen.

Elemente, die während dieser Verfeinerung häufig überprüft werden:

• Transiente Spannungsbewertungen

• Lawinen- oder Überspannungsverhalten

• Gemessene Wellenformen, die mit geeigneter Abtastung erfasst wurden

Mehr Spielraum in VRRM geht nicht nur darum, Abstand zur Durchschlagspannung zu halten; es macht das Design auch weniger anfällig für durch das Layout induzierte Überschwinger und Toleranzstapelung. Diese zusätzliche Pufferzone kann die emotionale Reibung beim Hochstarten reduzieren, da man weniger Zeit damit verbringt, mit Wellenformen zu argumentieren, die technisch nur in der Simulation erlaubt sind.

Rückwärtsspitzen werden häufig unterschätzt, da langsame Instrumente sie nie melden, und selbst ein Oszilloskop kann sie verbergen, wenn die Bandbreite begrenzt ist oder das Abtasten eigene Nachschwinger einführt. Wenn eine Diode in der Nähe einer Induktivität oder eines Schaltknotens sitzt, ist es ratsam, anzunehmen, dass die erste Oszilloskopaufnahme höherfrequente Inhalte zeigt, als die Simulation angedeutet hat, und dann VRRM und Dämpfungs-/Schnüpfoptionen mit dieser Realität im Hinterkopf auszuwählen. Im Labor entscheidet die Messaufbau oft, ob eine Spitze „handhabbar“ oder „mysteriös“ aussieht, daher ist es sinnvoll, das Abtasten als Teil des Experiments zu behandeln – nicht als neutralen Beobachter.

Schaltverhalten

Bei niedrigen Frequenzen erscheinen viele Dioden austauschbar. Wenn die Kantenraten steigen, sind die Differenzierer, die beginnen zu dominieren, mit der Ladungsspeicherung und Parasitiken verbunden, und sie zeigen sich als Verluste, Überschwinger und Rauschen, das überraschend hartnäckig sein kann.

Hochgeschwindigkeits-Differenzierer:

• Rückwärtsverhalten

• Übergangskapazität

• Wechselwirkungen mit umgebenden Impedanzen, die das Verhalten des Geräts in EMI und Nachschwingen umwandeln

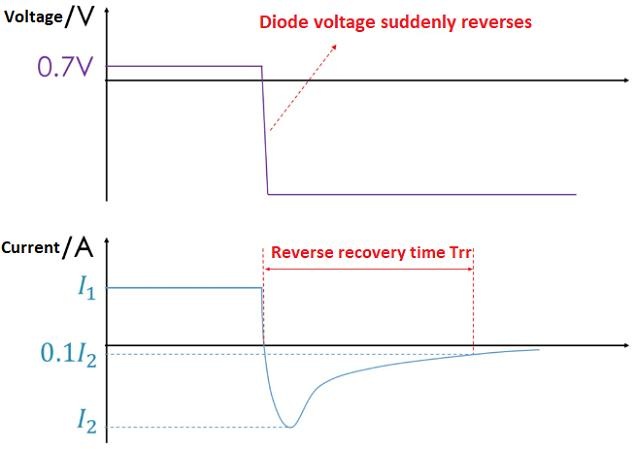

Standard-PN-Dioden speichern Ladung während der Vorwärtsleitfähigkeit, und wenn sie rückwärts polarisiert sind, muss diese Ladung entfernt werden, wodurch Rückwärtsrekonzentrationsstrom entsteht. Dieser Strom kann in zusätzliche Verluste übersetzen und parasitäre Induktivität anregen, was Überschwinger erzeugt, die sich „layoutbezogen“ anfühlen, auch wenn die Diodenphysik die eigentliche Ursache ist.

Typische Rückwärtsrekonzentrationsfolgen:

• Höhere Schaltverluste

• Spannungsspitzen über parasitärer Induktivität

• Schlechtes EMI-Verhalten

Fast-Recovery-Dioden reduzieren die gespeicherte Ladung. Schottky-Dioden vermeiden weitgehend die klassische Rückwärtsrekonzentration von Minderheitsladungsträgern, doch dieser Vorteil wird oft mit höherer Leckage und in vielen Silizium-Schottky-Familien mit einer geringeren Rückwärtsspannungsfähigkeit gekoppelt. SiC-Dioden werden häufig in Hochspannungs-, Hochfrequenz-Stufen gewählt, da sie starke Spannungsfähigkeiten mit sauberem Rückverhalten kombinieren, was Effizienz und Schaltwellenformen einfacher handhabbar macht.

Besseres Rückverhalten reduziert oft, wie aggressiv das Snubbing sein muss. Ein gutes Layout ist nach wie vor wichtig, aber ein saubereres Rückverhalten kann Compliance und thermisches Tuning weniger wie Ringen erscheinen lassen.

Selbst wenn die Vorwärts- und Rückwärts-Gleichstromwerte komfortabel aussehen, kann die Übergangskapazität ein Knoten bei hohen Frequenzen in einer Weise belasten, die während der Schaltplanprüfung leicht übersehen wird. Cj kann Übergänge verlangsamen, Verschiebungsstrom in empfindliche Knoten einspeisen und mit den Schleifeninduktivitäten resonieren.

Häufige, von Cj beeinflusste Effekte:

• Langsamere Kantenübergänge

• Verschiebungsstrom in nahegelegene Knoten

• Resonanzen mit Induktivität, die sich als Nachschwingen zeigen

Aufgrund dessen verdienen die Kapazitätskurven im Datenblatt oft die gleiche Aufmerksamkeit, die man den Rückverhaltenkurven schenken würde. In der Laborarbeit ist Cj ein häufiger Grund, warum eine Diode leise erscheint, während eine andere den Wandler empfindlich oder schwer stabilisierbar erscheinen lässt, und dieser Unterschied ist lange bevor er ordentlich erklärt wird zu spüren.

Die exponentielle I–V-Kurve bedeutet, dass kleine VF-Änderungen den Strom stark beeinflussen können.

Die I–V-Beziehung einer Diode ist exponentiell, sodass mäßige Verschiebungen bei VF große Änderungen im Strom verursachen können. Diese Nichtlinearität wird besonders sichtbar, wenn die Diode als Klemme oder Steuerungselement und nicht als einfacher Gleichrichter verwendet wird.

Anwendungen, in denen diese Nichtlinearität schnell sichtbar wird:

• Klemmschaltungen

• Oder-Anwendungen

• Pegelverschiebung

• Stromlenkung

Temperaturdrift und Prozessstreuung können VF so weit verschieben, dass sich der Strom erheblich ändert, weshalb „typische“ Kurven zwar ein intuitives Verständnis vermitteln, jedoch nicht viel Sicherheit bieten, wenn man eine vorhersehbare Grenze benötigt. Wenn die Diode empfindliche Schaltungen schützt, fühlt es sich oft disziplinierter an, sich nach Worst-Case-Kurven zu richten, als auf typisches Verhalten zu setzen.

Temperaturänderungen beeinflussen mehrere Diodenverhalten gleichzeitig, und diese Änderungen helfen nicht immer in die gleiche Richtung. Folglich kann eine Temperaturmessung bei Raumtemperatur sauber aussehen, während ein Test in einem warmen Gehäuse die tatsächliche Einschränkung aufdeckt.

Temperaturbedingte Verschiebungen umfassen häufig:

• VF-Verhalten (verringert sich oft mit steigender Temperatur bei PN-Silizium)

• Leckstrom (steigt oft stark mit der Temperatur an)

• Verringerung der sicheren Betriebsgrenzen, weil der thermische Gradient weniger Raum zum Atmen hat

Viele hartnäckige Diodeprobleme sind temperaturgetrieben und treten nur auf, nachdem die Platine durchfeuchtet, das Gehäuse erwärmt oder die Umgebung einfach heiß ist. Diese Bedingungen frühzeitig zu berücksichtigen, verringert die Wahrscheinlichkeit eines Prototyps, der auf der Werkbank perfekt funktioniert und in einer realistischen Umgebung schlecht abschneidet.

Material- und Familienentscheidungen

Silizium bleibt in allgemeinen Designs populär, da es tendenziell niedrige Leckströme und robustes Verhalten über gängige Betriebstemperaturen und -spannungen bietet. Germaniumteile zeigen typischerweise bei der gleichen Temperatur höhere Leckströme, was sie in vielen modernen Designs weniger attraktiv macht, außer für spezielle Anforderungen.

Eine schnelle Übersicht über häufige Familien:

• Schottky: niedriger VF bei mäßiger Spannung und schnelles Verhalten, oft kombiniert mit höherem Leckstrom und begrenztem VRRM in vielen Familien.

• SiC: starke Hochspannungsfähigkeit und sauberes Schalten, oft mit höherem VF bei niedrigem Strom als bei Silizium-Schottkys.

• Schnelles PN: ein Mittelweg, wenn Kosten/Verfügbarkeit die Entscheidung leiten, mit einem Wiederherstellungsverhalten, das noch verifiziert werden muss.

Eine Auswahlperspektive, die viele Teams beruhigend finden, besteht darin, frühzeitig zu entscheiden, welche Einschränkung höchstwahrscheinlich Ihre Designiteration dominieren wird: Sind Sie verlust-/temperaturbegrenzt oder sind Sie rausch-/schwingungsbegrenzt? Diese Rahmenbedingungen neigen dazu, Sie schneller zur richtigen Diodenfamilie zu führen, als sich über einen einzelnen Hauptparameter obsessiv den Kopf zu zerbrechen.

Polaritätsidentifikation

Die Kathodenmarkierung ist in der Regel das schnellste visuelle Signal, aber die Markierungen variieren je nach Gehäuse, Bandorientierung, Spulen und Anbietern, und Mehrdeutigkeiten treten oft genau dann auf, wenn Sie müde oder schnell in Bewegung sind. Wenn ein Polariätsfehler einen Prototyp kosten, Debug-Zeit verschwenden oder einen verwirrenden Fehlermodus schaffen würde, ist eine schnelle DMM-Prüfung im Diodentestmodus eine mühelose Möglichkeit, dieses Risiko zu reduzieren.

Was eine schnelle Überprüfung im Diodenmodus in der Regel zeigt:

• Vorwärtsrichtung: ein plausibler VF

• Rückwärtsrichtung: OL oder ein viel höherer Wert

Dieser kleine Schritt verhindert einen unverhältnismäßig hohen Anteil an frühen Problemen beim Hochfahren, insbesondere wenn Teile neu verpackt, manuell platziert oder während der Beschaffung ausgetauscht wurden.

Ein Workflow, der oft die erste Platinenmontage übersteht

1) Bestimmen Sie die gleichbleibenden und transienten Rückwärtsspannungen und wählen Sie dann VRRM mit einem Spielraum basierend auf gemessenen oder realistisch modellierten Spitzen.

2) Schätzen Sie die Leitungs- und Schaltverluste ab und verifizieren Sie Tj mit Hilfe der thermischen Daten des Gehäuses und den realen Kühlbedingungen der PCB (Kupfer, Luftstrom, Platzierungsdichte).

3) Wählen Sie die Diodenfamilie basierend auf Schaltgeschwindigkeit und EMI-Verhalten, nicht nur auf VF.

4) Validieren Sie mit Hilfe von Prüfstandswellenformen bei Temperatur; in der Nähe der Schaltknoten erwarten Sie, dass die erste Oszilloskopaufnahme stressbedingte Kantenaufzeichnung zeigt, die in der frühen Analyse kleiner aussah.

5) Festlegen der Wahl erst, nachdem Layout und thermische Realität dargestellt sind, denn Gehäuse und Kupfer bestimmen häufig das Ergebnis mehr als das Schaltbild vermuten lässt.

Praktische Methoden zur Prüfung von Dioden

Ein Diodentest gelingt selten, indem man einer perfekten Zahl nachjagt; er gelingt, indem man die Richtungsabhängigkeit bestätigt, offensichtliche Fehlerarten erkennt und erkennt, wann der umgebende Schaltkreis die Messung verzerrt. Ein DMM im Diodenmodus ist normalerweise der schnellste Feldtest, da es einen kleinen kontrollierten Strom anlegt und den Vorwärtsstrom meldet, aber die Messung wird viel aussagekräftiger, wenn man den Kontext im Auge behält: Diodentyp, erwarteter Strombereich und ob das Gerät im Schaltkreis oder isoliert gemessen wird. Wenn das Symptom und das Messgerät nicht übereinstimmen, ist oft die Messgeräteeinrichtung, die gezielter werden muss, nicht Ihre Geduld.

Verwendung eines DMM im Diodenmodus

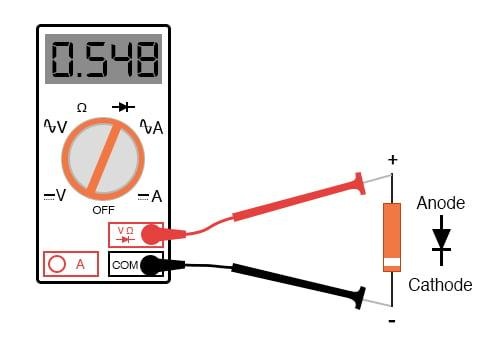

Platzieren Sie die rote Sonde an der Anode und die schwarze Sonde an der Kathode. Eine gesunde Siliziumdiode zeigt normalerweise einen Wert von etwa 0,55–0,85 V an, wobei der genaue Wert von dem Teststrom des DMM und der Diodenstruktur abhängt. Germaniumgeräte zeigen oft niedrigere Werte an, etwa 0,2–0,35 V.

Kehren Sie die Sonden um. Eine gesunde Diode zeigt typischerweise OL, einen sehr hohen Wert oder keine Leitungsanzeige. Bei der Fehlersuche ist das Muster "leitet auf eine Weise, blockiert auf die andere" oft überzeugender als die genaue Vorwärtszahl.

Wenn die Diode in beiden Richtungen nahe 0 V anzeigt, ist sie effektiv kurzgeschlossen; dies folgt häufig auf Überstrom, Ereignisse mit umgekehrter Polarität oder Überspannungsstress.

Wenn sie in beiden Richtungen OL anzeigt, kann sie offen, intern gerissen, schlecht gelötet oder einfach nicht stark genug vom Messgerät in den Durchlass betrieben werden (ein Szenario, das bei einigen LEDs, bestimmten Schottky-Bauteilen je nach Verhalten des Messgeräts und Reihendiodenstrings auftreten kann).

Es ist auch wichtig, hier emotionale Zurückhaltung zu bewahren: Ein leicht abweichender VF bedeutet nicht automatisch, dass das Bauteil defekt ist. Viele funktionierende Dioden zeigen bei Kälte höhere Werte, bei Wärme niedrigere Werte und verschieben sich mit dem Teststrom des DMM. Wenn die Richtungskontrolle in Ordnung ist und der VF für die Diodenfamilie plausibel ist, ist das oft ausreichend für einen ersten Fehlersuche-Versuch.

Warum In-Circuit-Messungen irreführend sind

In-Circuit-Tests können irreführend sein, da der DMM-Strom durch parallele Bauteile statt durch die Zieldiode fließen kann. Alternativwege umfassen oft Widerstände, andere Dioden, Transistorübergänge und IC-Eingangsschutzstrukturen. Das Ergebnis kann überzeugend normal aussehen, auch wenn die getestete Diode offen ist, oder es kann in beide Richtungen leiten, auch wenn die Diode in Ordnung ist.

Die zeitaufwändigsten Fälle betreffen tendenziell Schienen und Signalleitungen, die mit ICs verbunden sind, wo interne Schutzdioden den Messstrom einschränken und einen unerwarteten Vorwärtsabfall vortäuschen können.

Um das Vertrauen zu erhöhen, heben Sie eine Leitung an oder isolieren Sie die Diode anderweitig vom umgebenden Netzwerk. Das Anheben einer einzelnen Leitung ist normalerweise ausreichend; es ist schneller als die vollständige Entfernung, es ist schonender für die Pads und vermeidet längeres Debugging basierend auf Geisterleitungswegen.

Ein Workflow, der oft effizient erscheint, ist:

• Testen Sie zuerst im Schaltkreis als Triage.

• Wenn unklar, isolieren Sie eine Leitung und testen Sie erneut.

Diese Zwei-Schritte-Gewohnheit spart Zeit und führt dennoch zu einer Schlussfolgerung, hinter der Sie stehen können.

Besondere Dioden

Schottky-Dioden

Schottky-Dioden zeigen oft Werte von etwa 0,15–0,45 V an, sodass eine Zahl, die zu niedrig erscheint, vollkommen legitim sein kann. Sie werden häufig in Netzteilen und Hochgeschwindigkeitsgleichrichtern verwendet, da der Vorwärtsverlust geringer sein kann.

Eine praktische Vorsicht: Schottkys können sich verschlechtern, indem sie erhöhen Leckströme entwickeln, bevor sie als offensichtlicher Kurzschluss ausfallen. Ein einfacher DMM-Test kann weiterhin akzeptabel aussehen, während sich der Schaltkreis unter Spannung schlecht verhält. Wenn die Symptome auf Leckage hindeuten (unerwartete Standby-Abflüsse, abfallende Schienen, Bauteile, die im Leerlauf warm werden), kann ein Rücklauf-Leckage-Test mit einer DC-Stromversorgung und einem Serienwiderstand aufdecken, was der Diodenmodus möglicherweise nicht kann.

LEDs

Die Vorwärtsabfälle von LEDs sind höher als die von Standard-Siliziumdioden: Rot liegt oft bei etwa 1,8 V, während Blau/Weiß 3 V überschreiten kann. Einige DMMs bieten im Diodenmodus nicht genug Compliance-Spannung, um bestimmte LEDs durchzuleiten, sodass das Messgerät OL anzeigen kann, selbst wenn die LED intakt ist.

Zur Überprüfung von LEDs bietet eine strombegrenzte Quelle (eine kleine Stromversorgung plus einen Widerstand) oft eine klarere Antwort als sich ausschließlich auf den Diodenmodus zu verlassen, und sie reduziert die Wahrscheinlichkeit eines versehentlichen Überstroms während des Tests.

Zener Dioden

Auf einem DMM sieht eine Zenerdiode typischerweise aus wie eine normale Diode in Vorwärtsrichtung. Das entscheidende Verhalten ist die Rückbruchspannung (Vz), die die meisten DMM-Diodenmodi nicht erreichen können.

Um die Zenerwirkung zu überprüfen, verwenden Sie eine DC-Stromversorgung und einen Serienwiderstand, kehren Sie die Polarität der Zenerdiode um und messen Sie die Spannung über ihr. Wählen Sie den Widerstand so, dass der Strom in einem sicheren Bereich bleibt. Dies passt den Test an das Verhalten des Bauteils in tatsächlichen Schaltungen an und vermeidet den trügerischen Komfort eines nur vorwärts gerichteten Tests.

IR LEDs

IR-LEDs leuchten oft nicht sichtbar. Eine Kamera kann die Emission oft als schwaches Licht erkennen, wenn die LED vorwärts vorgespannt ist, was zu einem bequemen Bestätigungsschritt wird, wenn das DMM-Ergebnis unklar ist oder wenn Sie überprüfen möchten, dass das Gerät tatsächlich emittiert und nicht lediglich leitet.

Über Pass/Fail hinaus

Ein guter Diodentest beantwortet drei Fragen: Leitet sie in der vorgesehenen Richtung, blockiert sie rückwärts unter den Testbedingungen und stimmt das Verhalten mit dem verwendeten Diodentyp in diesem Schaltkreis überein? Die Vorwärtsspannung wird oft am besten als Fingerabdruck behandelt, der eine Hypothese unterstützt, nicht als strenger Spezifikationsaudit.

Bei der Fehlersuche deuten mehrdeutige Messwerte normalerweise auf entweder parallele in-circuit-Wege oder eine Diskrepanz zwischen der Testmethode und der Diodenfamilie hin. Wenn die Ergebnissen des Messgeräts und die Symptome des Schaltkreises im Widerspruch stehen, ist es oft klüger, den Symptomen zu vertrauen und den Test zu verbessern: einen Anschluss isolieren, einen kontrollierten Strom anlegen oder den Zenerdurchbruch mit einer Stromversorgung überprüfen. Dieser Ansatz reduziert Nacharbeiten und hilft, den Austausch funktioneller Teile zu vermeiden, während der echte Fehler unberührt bleibt.

Diodenfunktionen und Anwendungen in der realen Welt

Eine Diode erwirbt ihren Ruf durch die gerichtete Leitung, dennoch verhalten sich reale Schaltkreise selten wie ein sauberes „Einweg-Element“. Diese Asymmetrie wird zu einem praktischen Hebel, um Wellenformen zu gestalten, Energie dorthin zu lenken, wo sie willkommen ist, und sie dort abzulehnen, wo sie Schwierigkeiten verursacht. In der täglichen Entwurfsarbeit ist es schwer, nicht einen gesunden Respekt vor der Diode als nichtlinearem Schalter zu entwickeln, dessen Vorwärtsspannung, Sperrschichtkapazität, Rückwärtsrekuperation, Leckstrom und Temperaturdrift sichtbare Fingerabdrücke im Systemverhalten hinterlassen. Diese nicht idealen Merkmale als erstklassige Entwurfsparameter zu behandeln, reduziert tendenziell unangenehme Überraschungen in der späteren Phase auf der Werkbank.

Hüllendetektion in AM-Empfängern

Bei der AM-Empfang wird die Diode häufig für die Spitzen- / Hüllengleichrichtung verwendet. Durch die Unterdrückung der negativen Polarität des RF-Trägers wird die Modulationshüllenkurven als eine Art Basisbandspannung am Ausgang des Detektors verfügbar. Ein nachfolgendes RC-Netzwerk glättet dann den gleichgerichteten RF, wobei es den verbleibenden Ripple gegen die Fähigkeit abwägt, die realen Audio-Dynamiken zu verfolgen.

Wahl einer RC-Zeitkonstante bei gleichzeitigem Erhalt hörbarer Details

Der RC-Wert lebt in einem engen, praxisorientierten Bereich, da er gleichzeitig zwei gegensätzliche Verhaltensweisen erfüllen muss: Halte Ladung zwischen RF-Spitzen, lasse sie jedoch schnell genug los, um die Hülle zu verfolgen.

RC-Ziele, die in herkömmlichen AM-Hüllendetektoren tendenziell funktionieren:

• RC viel länger als die Trägerperiode, sodass der Kondensator zwischen den RF-Spitzen nicht signifikant entlädt.

• RC viel kürzer als die schnellsten Hüllenschwankungen von Interesse, sodass der Ausgang die Audioveränderungen verfolgen kann.

Wenn RC zu klein ist, trägt der Ausgang des Detektors übermäßigen RF-Ripple; nach der Verstärkung kommt das Ergebnis oft als körnig oder geräuschhaft rüber, und die Oszilloskopkurve sieht in der Regel unruhig aus. Wenn RC zu groß ist, hält der Kondensator an Spitzen fest; der Detektor kann dann schnelle abwärts gerichtete Hüllenbewegungen nicht folgen, was diagonales Clipping erzeugt, das die Zuhörer oft als stumpfe Angriffe und verringerte Klarheit beschreiben. Ein gängiger Abstimmungsansatz beginnt mit der Trägerfrequenz und der höchsten erforderlichen Audiofrequenz, gefolgt von der RC-Anpassung, während die Verzerrung auf einem Oszilloskop überprüft wird und Änderungen in der Sprachklarheit oder der Reaktion auf Percussion überwacht werden.

Nicht ideale Diodenverhalten, die sich in den Detektionsergebnissen zeigen

Die Vorwärtsspannung und die Sperrschichtkapazität beeinflussen routinemäßig die Leistung des Hüllendetektors auf Arten, die leicht unterschätzt werden können, bis schwache Signale ins Spiel kommen. Bei niedrigen RF-Amplituden verhält sich die Vorwärtsspannung wie eine effektive Detektionsschwelle, sodass die Empfindlichkeit früher abfällt, als die Intuition vorschlägt. Das ist ein Grund, warum Kleinsignal- Dioden und Schottky-Dioden häufig für die Schwachsignal-AM-Erkennung ausgewählt werden: Der Schaltkreis „wach wird“ einfach früher.

Die Sperrschichtkapazität kann auch auf den abgestimmten Schaltkreis ziehen, Q senken oder die Resonanz verschieben und die Selektivität leise reduzieren. Wenn der Detektor ohne Puffer angeschlossen ist oder während des Layouts verlagert wird, kann die Antwort des Frontends sich genügend verschieben, um messbar zu sein. Eine Denkweise, die sich in der Regel auszahlt, ist es, die Dioden des Detektors als Teil des RF-Netzwerks zu betrachten, nicht als Block „nur für Audio“; der Austausch von Diodentypen oder die Verlagerung der Detektoranschlüsse ändert oft gleichzeitig das RF-Verhalten, selbst wenn der Basisbandausgang weiterhin plausibel aussieht.

Leistungs-Gleichrichtung

Gleichrichter wandeln Wechselstrom in pulsierenden Gleichstrom um, sodass Filterung und Regelung nutzbare Spannungsversorgungen erzeugen können. Richtungsgeleitete Leitfähigkeit ermöglicht die Gleichrichtung, aber die Topologie bestimmt weitgehend, wie die Welligkeit aussieht, wie stark der Transformator belastet wird und wo Effizienz verloren geht. In der Praxis zeigen sich Entscheidungen zu Gleichrichtern häufig später als Wärme, hörbares Brummen des Transformators oder unerwarteter Spannungsabfall unter Last, meist zu den ungünstigsten Zeitpunkten.

Halbwellen-Gleichrichter

Ein Halbwellen-Gleichrichter verwendet eine Diode und nur eine Halbwelle der Wechselstromwelle. Die Schaltung ist einfach zu bauen und kostengünstig, aber die ungenutzte Halbwelle lässt effektiv verfügbare Energie ungenutzt. Welligkeit tritt mit der Leitungsfrequenz auf, was die Filterung hartnäckiger erscheinen lässt als erwartet und die Designer dazu bringt, größere Speicherkondensatoren zu verwenden und höhere Spitzenladungströme zu akzeptieren.

Diese Spitzenströme können die Diode und den Transformator belasten und die Spannungsabfall bei nicht geringer Quellimpedanz verstärken. Auf dem Prüfstand zeigt sich dies oft als „es sah bei Leerlauf gut aus, fiel dann zusammen, als ich nach Strom fragte“, was weniger mysteriös ist, sobald die pulsierende Leitfähigkeit aufgezeichnet wird, anstatt gemittelt zu werden.

Vollwellen-Brückengleichrichter

Ein Vollwellen-Brückengleichrichter verwendet vier Dioden, um beide Halbwellen der Wechselstromwelle gleichzurichten. Die Welligkeitsfrequenz verdoppelt sich, was es oft einfacher macht, ein bestimmtes Welligkeitsziel mit weniger Kapazität als bei einem Halbwellenansatz zu erreichen, und die Lastregelung verbessert sich typischerweise. Der Nachteil besteht darin, dass der Strom während jedes Leitungsintervalls durch zwei Dioden in Reihe fließt, sodass der Leitungsverlust im Vergleich zu einem idealen Schalter oder einigen Mittelanzapfungsanordnungen steigt.

In vielen realen Konstruktionen wird das thermische Verhalten zur entscheidenden Einschränkung. Selbst moderate durchschnittliche Lastströme können spürbare Erwärmung erzeugen, da der Strom in engen Spitzen nahe dem Gipfel der Wechselstromwelle ankommt. Das Verhalten des Spitzenstroms wird oft erst nach der Messung der Diode bei anhaltenden Lastbedingungen offensichtlich, anstatt sich nur auf Durchschnittsströme zu verlassen.

Diodenauswahl für Gleichrichter

Die Wahl der Gleichrichterdiode ist typischerweise ein Balanceakt zwischen elektrischem Verlust, Schaltverhalten und Belastungstoleranz.

Häufige Auswahlfaktoren, die während des Designs oft abgewogen werden:

• Durchlassspannung bei dem tatsächlichen Betriebsstrom (ein niedrigerer Spannungsabfall bedeutet im Allgemeinen weniger Verlust, insbesondere bei Niederspannungsversorgungen).

• Rückwärtsregenerationsverhalten (schnelle/weiche Regeneration tendiert dazu, Schaltverluste zu reduzieren und geleitete/strahlende Geräusche in hochfrequenten Umgebungen zu vermindern).

• Überspannungsfähigkeit und thermischer Widerstand (Ladeimpulse und Einschaltströme können die Belastung dominieren, selbst wenn der Durchschnittsstrom bescheiden erscheint).

Bei Leitungsfrequenzen schneiden Standard-Siliziumdioden oft angemessen und vorhersehbar ab. In Hochfrequenzwandlern kann die Rückwärtsregeneration eine wesentliche Verlust- und EMI-Quelle werden; zu diesem Zeitpunkt werden oft Schottky-Dioden, Silizium mit schneller Rückholung oder Optionen mit breitem Bandgap gewählt, da ihr Schaltverhalten einfacher leise und kühl zu halten ist, vorausgesetzt, Layout und Parasiten werden mit gleicher Sorgfalt behandelt.

Spannungsregelung und Schutz

Zenerdioden arbeiten im umgekehrten Durchbruch, um eine annähernd konstante Spannung zu halten, was Shunt-Referenzen und Klemmverhalten unterstützt. In der Praxis können sie täuschend einfach erscheinen: ein Bauteil, ein Widerstand, fertig; bis Leitungs-, Last- und Temperaturextreme angewendet werden und die „einfache Klemmung“ sich in ein Heiz- und Toleranzproblem verwandelt.

Zener-Bias-Design über Leitung und Lastbewegungen

Ein Zener-Shunt-Regler verwendet einen Serienwiderstand (oder eine Stromquelle), um den Strom zu begrenzen. Die Entwurfssatz besteht darin, den Zener in einem Bereich zu betreiben, in dem er wie eine verwendbare Referenz fungiert, ohne in schädliche Verluste getrieben zu werden.

Zenerstromgrenzen, die Designer typischerweise durchsetzen:

• Über dem Kniewertstrom, sodass die Zener-Spannung vernünftig stabil ist und die dynamische Impedanz niedrig genug für die erforderliche Genauigkeit bleibt.

• Unter dem zulässigen Maximum, das durch die Leistungsverluste unter den schlechtesten Eingangsspannungs- und Minimalstrombedingungen festgelegt wird.

Langfristige Zuverlässigkeit hängt oft von der Dimensionierung des Widerstands unter Extrembedingungen und nicht unter normalen Betriebsbedingungen ab. Hohe Eingabespannung, leichte Last, Kaltstart und hohe Umgebungstemperatur können die Zener-Leistungsabgabe im Vergleich zum typischen Betrieb erheblich erhöhen. Der thermische Anstieg ist nicht nur ein Zuverlässigkeitsproblem; er beeinflusst auch den Drift, und die effektive Leistungseinstufung hängt stark davon ab, wie gut Wärme durch Kupferfläche, Luftstrom und Gehäusebedingungen abgeleitet wird.

Wann Zener weiterhin ihren Platz in moderner Hardware verdienen

Schaltregler bieten im Allgemeinen eine bessere Effizienz und einen größeren praktischen Lastbereich als die Zener-Shunt-Regelung, insbesondere wenn der Laststrom mehr als gering ist. Dennoch bleiben Zener attraktiv in Rollen, in denen ihr Verhalten unkompliziert, schnell und während Fehlerbedingungen leicht nachvollziehbar ist.

Häufige Zener-Anwendungen in modernen Designs:

• Überspannungsbegrenzer an Versorgungseingängen.

• Transientenunterdrückung für langsame bis moderate Energieereignisse (oft gepaart mit Serienwiderstand oder einem dedizierten TVS-Element).

• Einfache Referenzgenerierung, wenn enge Präzision nicht das Ziel ist und der Energieverlust akzeptabel ist.

Eine gestalterische Perspektive, die dazu neigt, Enttäuschungen zu reduzieren, besteht darin, viele Zener-Implementierungen hauptsächlich als Spannungsbegrenzer zu betrachten, es sei denn, das Strombudget und die thermische Umgebung sind stabil genug, um ein echtes Regelverhalten mit vorhersehbarem Drift zu unterstützen.

Zeitgenössische Diodenfamilien und hochwirksame Anwendungen

Moderne Dioden umfassen mehrere Materialien und Strukturen, die jeweils um Einschränkungen wie Vorwärtsverlust, Schaltgeschwindigkeit, Temperaturtoleranz, Sperrspannung oder optische Emission abgestimmt sind. Die praktische Erkenntnis ist, dass "eine Diode eine Diode ist" nicht mehr als nützliche Aussage gilt, sobald Frequenz, Wärme und parasitär werden.

LEDs

LEDs können effiziente Lichtquellen sein, reagieren jedoch eher wie stromgetriebene Geräte als wie spannungsdefinierte Lasten, da die Vorwärtsspannung mit Temperatur und Fertigungsstreuung variiert. Bei kleinen Indikatoren kann ein nur resistorbasierter Ansatz akzeptabel funktionieren, obwohl die Helligkeit gleichmäßig oft mit der Versorgung und Temperatur schwankt. Für Beleuchtungsanwendungen liefern Konstantstromtreiber üblicherweise eine gleichmäßigere Helligkeit, bessere Lebensdauerergebnisse und konsistentere Farbverhalten, Vorteile, die mehr geschätzt werden, nachdem man gesehen hat, wie schnell "fast die gleiche LED" in verschiedenen Einheiten unterschiedlich aussehen kann.

Schottky-Dioden

Schottky-Dioden bieten eine niedrige Vorwärtsspannung und im Wesentlichen keine Rückwärtswiederherstellung, was sie zu einer starken Wahl macht, wenn Leitungsverluste oder Schaltreinheit im Fokus stehen.

Typische Schottky-Bereitstellungsmuster:

• Niedervolt-Stromschienen, bei denen Dutzende oder Hunderte von Millivolt in echte Effizienz und Spielraum übersetzen.

• Hochgeschwindigkeitsklemmen an digitalen Leitungen und Schaltknoten, wo die Rückgewinnungsladung sonst Rauschen einbringen würde.

Die Nachteile zeigen sich als höhere Rücklaufleckage und oft niedrigere Rückwärtsspannungsbewertungen als viele PN-Dioden, was bei erhöhten Temperaturen oder an Hochvolt-Stromschienen unangenehm werden kann.

SiC- und GaN-Geräte

SiC- und GaN-Geräte können die Leitungs- und Schaltverluste in Hochleistungs-Stromwandlungsanwendungen reduzieren und unterstützen höhere Schaltfrequenzen, die Magnetiken und Kondensatoren verkleinern können. Im Austausch werden Layout, Streuinduktivität und Antriebsstrategie weniger nachgiebig. Es ist nicht ungewöhnlich, dass die erwarteten Effizienzgewinne erodieren, wenn Schwingungen langsamere Flanken aufzwängen oder wenn zusätzliche EMI-Filterung hinzugefügt wird, um die Einhaltung wiederherzustellen. Die Gerätauswahl erhält Aufmerksamkeit, aber die physische Implementierung ist der Ort, an dem das Versprechen entweder verwirklicht oder stillaufgebraucht wird.

Laserdioden

Laserdioden ermöglichen Glasfaserverbindungen, das Messen von Entfernungen und das Sensing, während sie eine sorgfältige Kontrolle von Strom, Temperatur und optischen Rückkopplungsbedingungen verlangen. Kleine Verschiebungen im Treiberstrom oder thermischen Zustand können Wellenlängen und Ausgangsleistung so weit verschieben, dass es für Systemmetriken von Bedeutung ist. Robuste Designs beinhalten häufig Strombegrenzung, sanftes Einschalten und Schutz vor Reflexionen und ESD, da die Fehlerarten eher abrupt als allmählich sind.

Datendiode

"Datendiode"-Architekturen erzwingen eine einseitige Übertragung durch physische und elektrische Strukturen, anstatt sich nur auf Software-Politik zu verlassen. Die Schnittstelle ist so angeordnet, dass ein Rückkanal nicht lediglich nicht erlaubt, sondern absichtlich abwesend ist. In Hochsicherheitsumgebungen wird dies die Sicherheit in einen kleineren Hardwarebereich umwandeln, der inspiziert und verifiziert werden kann, was oft besser mit langfristigem operationellem Vertrauen übereinstimmt als ständiges Konfigurationsmanagement.

Praktische Auswahl-Checkliste

Bei diesen Anwendungen kommt die Diodenauswahl typischerweise auf eine kurze Liste von nicht idealen Parametern hinaus, die entscheiden, wie sich der Schaltkreis in realen Wellenformen und realen Temperaturen verhält.

Parameter, die häufig einen sauberen Aufbau von einem problematischen trennen:

• Vorwärtsspannung bei dem tatsächlichen Betriebsstrom.

• Rückwärtsspannungs-Spielraum, einschließlich Transienten.

• Rückwärtswiederherstellung und Sperrschichtkapazität.

• Leckage bei Temperatur.

• Thermischer Pfad plus Impuls-/Stromstoßstromfähigkeit.

• Mechanische und Layout-Beschränkungen, da Parasiten bei hohen Flankenraten dominieren können.

Eine grundlegende Schaltungsfunktion allein garantiert keine stabile Leistung. Zuverlässiger Betrieb hängt von einem Gleichgewicht der Gerätephysik, der Schaltungstopologie, des Frequenzverhaltens, der thermischen Bedingungen und der Worst-Case-Wellenformbedingungen ab, einschließlich Situationen, die während der Anfangstests schwer reproduzierbar sind.

Schlussfolgerung

Dioden bleiben unverzichtbar, da sie eine einfache und zuverlässige Steuerung des Stromflusses in elektronischen Schaltungen ermöglichen. Ihre tatsächliche Leistung hängt von der Vorwärtsspannung, dem Rückwärtsleckstrom, der Durchbruchbewertung, der Schaltgeschwindigkeit, den thermischen Grenzen und der physikalischen Konstruktion ab. Eine ordnungsgemäße Auswahl und Prüfung von Dioden hilft, Ausfälle zu verhindern, die Effizienz zu verbessern, Geräusche zu reduzieren und einen stabilen Betrieb in Gleichrichtern, Schutzschaltungen, Signalpfaden, Stromversorgungen und modernen Hochgeschwindigkeitssystemen sicherzustellen.

Häufig gestellte Fragen [FAQ]

1. Warum werden Rückwärtsspannungsspitzen in Diodenschaltungen oft viel höher als die nominelle Betriebsspannung?

Rückwärtsspannungsspitzen werden häufig durch parasitäre Induktivitäten, die Leckinduktivität von Transformatoren, Relaiswicklungen und schnelle Schaltübergänge verstärkt, die mit der PCB-Kapazität und der Verdrahtungsgeometrie interagieren. In vielen praktischen Schaltungen repräsentiert die konstante Rückwärtsspannung auf dem Papier nur einen Bruchteil des tatsächlichen Spitzenstresses, der während Schaltereignissen auftritt. Diese Spitzen können so schwerwiegend werden, dass sie selbst die VRRM-Bewertungen überschreiten, selbst wenn die nominelle Netzspannung als sicher erscheint. Daher werden echte Schaltwellenformen sorgfältig bewertet, anstatt sich nur auf stationäre Berechnungen zu verlassen.

2. Warum basiert die Auswahl von VRRM auf dem realen transienten Verhalten und nicht nur auf der nominellen Betriebsspannung?

Die Auswahl von VRRM allein basierend auf der nominellen Betriebsspannung ignoriert häufig das Ringen, das Überschwingen, Kabelwirkungen und das induktive Schaltverhalten, die während des echten Betriebs auftreten. Praktische Designs umfassen normalerweise eine zusätzliche Spannungsspielraum, um unerwartete Spitzen und layoutbedingten Stress zu tolerieren. Eine Diode mit mehr Rückwärtsspannungsreserve verhält sich während des Hochfahrens oft vorhersehbarer, da sie weniger empfindlich auf parasitäre Effekte und Messunsicherheiten reagiert.

3. Warum wird das Rückwärtswiederherstellungsverhalten bei hohen Schaltfrequenzen kritisch wichtig?

Bei hohen Schaltgeschwindigkeiten muss die gespeicherte Ladung in herkömmlichen PN-Dioden entfernt werden, wenn das Gerät in die Rückwärtspolarität wechselt. Dieser Rückwärtswiederherstellungsstrom erhöht die Schaltverluste und kann parasitäre Induktivität erregen, was zu Überschwingern, Ringen und EMI führt. Mit steigender Schaltfrequenz beeinflusst die Rückwärtswiederherstellung zunehmend das thermische Verhalten und die Wellenausgangsqualität, wodurch schnelle Wiederherstellungs- und Schottky-Geräte in Hochgeschwindigkeitswandlerkonstruktionen attraktiver werden.

4. Warum verbessern Schottky- und SiC-Dioden oft die Schaltleistung im Vergleich zu herkömmlichen PN-Dioden?

Schottky-Dioden vermeiden weitgehend das klassische Rückwärtswiederherstellen von Minoritätsladungsträgern, was dazu beiträgt, Schaltverluste und Überschwinger zu reduzieren. SiC-Dioden kombinieren hohe Rückwärtsspannungsfähigkeit mit extrem sauberem Wiederherstellungsverhalten, was sie äußerst effektiv in Hochspannungs- und Hochfrequenzsystemen macht. Diese Eigenschaften vereinfachen oft die EMI-Kontrolle und reduzieren die Menge an aggressiven Schnüffeln, die erforderlich sind, um Schaltwellenformen zu stabilisieren.

5. Warum wird die Dioden-Grenzschichtkapazität als ein großes Anliegen in Hochfrequenzschaltungen betrachtet?

Die Grenzschichtkapazität interagiert mit umgebenden Induktivitäten und Impedanzen und erzeugt Resonanzen, langsamere Übergänge, Verschiebungsströme und Ringen. Selbst wenn die Vorwärtsstrom- und Rückwärtsspannungsbewertung akzeptabel erscheinen, kann übermäßige Kapazität die Schaltgeschwindigkeit beeinträchtigen und unerwünschte Geräusche in nahegelegene Knoten einspeisen. In schnell schaltenden Systemen wird die Grenzschichtkapazität oft zu einem der versteckten Faktoren, die EMI und Wellenausgangsstabilität beeinflussen.

6. Warum können Schätzungen des Vorwärtsspannungsverlusts ungenau werden, wenn VF als fester Wert betrachtet wird?

Die Vorwärtsspannung ändert sich kontinuierlich mit Temperatur, Stromstärke und Stromdichte. Die gängige Annahme von „0,7 V“ reflektiert nur begrenzte Betriebsbedingungen für Silizium-PN-Dioden. Bei höherem Strom kann VF erheblich ansteigen und die Verlustleistung über die anfänglichen Erwartungen hinaus erhöhen. Bei erhöhter Temperatur kann sich das Verhalten von VF auch auf den Stromfluss in parallelen Verbindungen auswirken, was zu Wärmeungleichgewicht und unvorhersehbarer Abgabe führt. Zuverlässige thermische Schätzungen hängen daher davon ab, Datablatkurven unter realistischen Betriebsbedingungen zu verwenden.

7. Warum sind kurze Überspannungsereignisse immer noch gefährlich, selbst wenn der durchschnittliche Diodenstrom niedrig bleibt?

Kurze Pulse wie Einschaltstromspitzen, induktive Rückströme und kapazitive Ladeereignisse führen große Energiemengen in die Dioden-Grenzschicht über sehr kleine Zeitintervalle ein. Wiederholte Überspannungen können Wärme schneller akkumulieren als erwartet, insbesondere wenn der Luftstrom und die Wärmeverteilung auf der PCB begrenzt sind. Selbst wenn der Durchschnittsstrom bescheiden erscheint, kann wiederholter Pulsstress die thermische Ermüdung und langfristige Degradation allmählich beschleunigen.

8. Warum beeinflusst das PCB-Layout das Schaltverhalten und die EMI-Leistung der Dioden erheblich?

Schaltvorgänge mit großer Induktivität verstärken Überschwinger, Schwingungen und Rück recovery-Spannungen. Lange Leiterbahnen, schlechte Erdung und unkontrollierte Rückstrompfade ermöglichen es parasitären Induktivitäten, schnelle Schaltflanken in EMI-Probleme umzuwandeln. Selbst eine qualitativ hochwertige Diode kann in einem induktiven Layout schlecht funktionieren. Designs mit kompakten Stromschleifen und kontrollierten Rückstrompfaden erzeugen in der Regel sauberere Schaltwellenformen und vorhersehbareres thermisches Verhalten.

9. Warum validieren Ingenieure häufig das Verhalten von Dioden mithilfe realer Oszilloskopmessungen, anstatt sich nur auf Simulationen zu verlassen?

Simulationen unterschätzen häufig parasitäre Induktivitäten, das Verhalten von Steckverbindern, Kabeleffekte und hochfrequente Schwingungen, die in montierter Hardware auftreten. Reale Messungen zeigen oft Überschwinger und transienten Verhalten, die während der Analyse auf Schaltplanebene nicht offensichtlich waren. Ingenieure betrachten daher das Abtasten mit dem Oszilloskop als Teil des Experiments selbst, da schlechte Abtastmethoden Wellenformen verzerren und den tatsächlichen Stress verbergen können, dem die Diode ausgesetzt ist.

10. Warum hängt die Auswahl von Dioden zunehmend vom Systemverhalten ab, anstatt nur von isolierten Datenblattspezifikationen?

Moderne Designs bewerten Dioden anhand ihrer Interaktion mit EMV-Grenzwerten, Schalt-Topologien, thermischen Einschränkungen, Layout-Geometrie, Überspannungsverhalten und Langzeitzuverlässigkeit. Eine Diode, die aus einem einzelnen Parameter ideal aussieht, kann dennoch schwierige Überschwinger, Rauschen oder thermische Probleme verursachen, wenn sie in das Gesamtsystem integriert wird. Erfolgreiche Designs balancieren in der Regel das Rück recover-Verhalten, die Kapazität, die Spannungsspanne, die thermischen Eigenschaften und die PCB-Implementierung miteinander, anstatt nur eine Hauptspezifikation zu optimieren.
