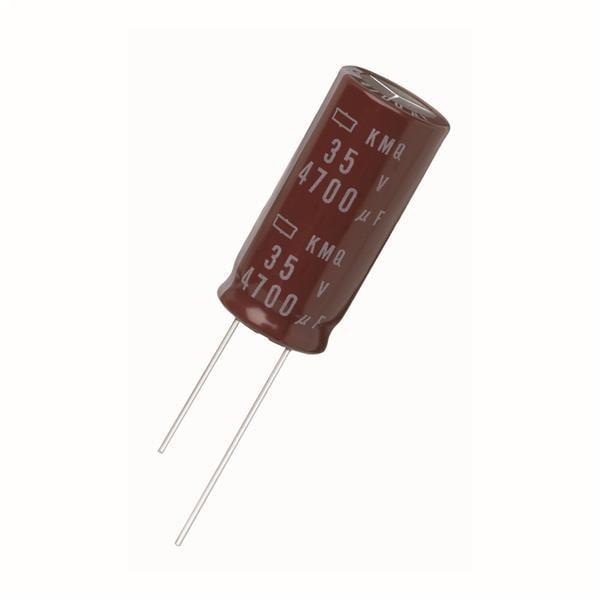

Erkundung der Struktur, ESR und Leistungsfaktoren von Aluminium-Elektrolytkondensatoren

Aluminium-Elektrolytkondensatoren werden häufig zur Energiespeicherung, Filterung und Leistungsstabilisierung in elektronischen Systemen verwendet. Ihre Leistung hängt stark von der internen Struktur, der Dielektrikumformation, dem Elektrolytverhalten, der Folienätzung und der langfristigen elektrochemischen Stabilität ab. Dieser Artikel erklärt, wie Aluminium-Elektrolytkondensatoren aufgebaut sind, wie ihre internen Materialien miteinander interagieren und wie diese strukturellen Merkmale die Kapazität, ESR, Zuverlässigkeit, thermisches Verhalten und die gesamte elektrische Leistung beeinflussen.

Katalog

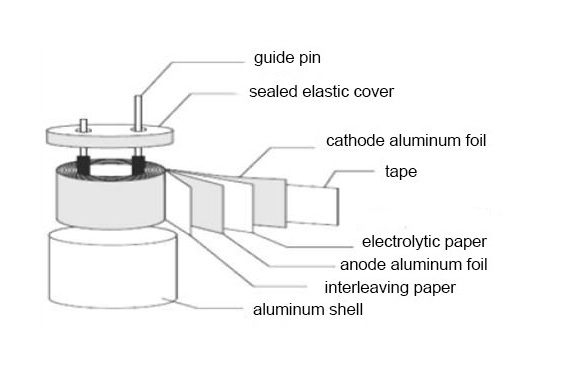

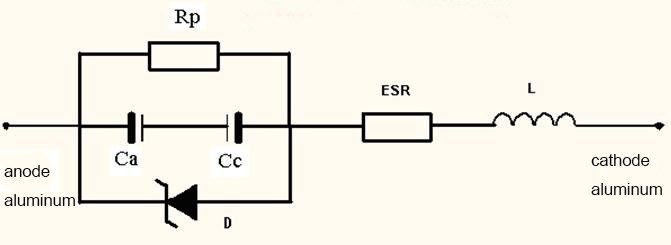

Strukturarchitektur von Aluminium-Elektrolytkondensatoren

Ein Aluminium-Elektrolytkondensator ist um einen kompakten elektrochemischen Stapel organisiert, dessen Geometrie für eine konsistente Bauqualität und vorhersehbares elektrisches Verhalten abgestimmt ist. Betrachtet man ihn Stück für Stück, beginnt die Struktur mit mehreren geschichteten Komponenten, die unter strenger Prozesskontrolle zusammengebaut werden, da sich kleine Variationen später als Drift in ESR, Leckstrom oder Kapazität zeigen können.

Geschichtete Komponenten:

• Geätztes Aluminium-Anodenfolie

• Mit Elektrolyt imprägnierte Separatorpapiere

• Aluminium-Kathodenfolie

Nach dem Stapeln wird der Laminat zu einem Element geformt, das zum Gehäusestil passt. Die meisten Teile nutzen eine eng gewickelte zylindrische Rolle; einige Bauformen verwenden ein gefaltetes oder flaches Element, um in nicht runde Gehäuse zu passen. Die Baugruppe durchläuft dann Imprägnierungsschritte (die oft Vakuum- und Saugzyklen umfassen), damit der Elektrolyt tief in das geätzte Porennetz eindringen kann. Schließlich wird das Element in ein Aluminiumgehäuse eingesetzt und die Gehäuseöffnung wird mit einem isolierenden Gummistopfen abgedichtet, der gleichzeitig mehrere mechanische und Dichtungsaufgaben übernimmt.

Funktionen, die typischerweise vom Gummistopfen und dem Dichtbereich erfüllt werden:

• Elektrische Isolation zwischen Klemmen und Gehäuse

• Mechanische Zugentlastung für Anschlüsse/Klemmen während Vibrationen oder Handhabung

• Elektrolytrückhaltung und Dampfdosierung über die Betriebsdauer

• Klemmenverankerung und Positionsstabilität des gewickelten Elements

Dielektrikum als gewachsenes Interface, nicht als eingesetzter Film

Das Dielektrikum in einem Aluminium-Elektrolytkondensator ist kein separat eingesetztes Kunststoff- oder Keramikblatt, was kontraintuitiv erscheinen kann, wenn man an Film- oder MLCC-Strukturen gewöhnt ist. Es handelt sich um eine Aluminiumoxid (Al₂O₃)-Schicht, die direkt auf der Anodenfolie durch Anodisierung gewachsen ist, was bedeutet, dass das Dielektrikum chemisch an der Metalloberfläche gebunden ist, anstatt mechanisch zwischen zwei Leitern platziert zu werden.

Diese gewachsene Herkunft beeinflusst, wie sich die Struktur in der Praxis verhält. Das Oxid passt sich der mikroskopischen Topografie der geätzten Anode an und folgt der Erhebung und den Tälern, anstatt darüber hinweg zu gelangen. Dies ist einer der Gründe, warum das Bauteil eine hohe Kapazität in einem kleinen Volumen erreichen kann, ohne auf exotische Materialien zurückgreifen zu müssen. Die Oxidstärke reicht von Nanometern bis in den Mikrometerbereich, abhängig von den Bildungsbedingungen, und das Ergebnis verhält sich weniger wie zwei unabhängige Schichten und mehr wie ein gekoppelte Anode/Oxid-Verbund.

Polaritätsverhalten folgt natürlich aus dieser Chemie. Das Oxid bleibt stabil, wenn die Anode relativ zum Elektrolyten positiv bleibt; eine Umkehrung dieser Beziehung belastet die dielektrische Schnittstelle auf eine Weise, die dazu tendiert, Leckagen und Schäden zu eskalieren, anstatt lediglich die Leistung zu reduzieren.

Warum der Elektrolyt als wahrer Kathode fungiert

Datenblätter erwähnen oft eine Kathodenfolie, aber an der dielektrischen Schnittstelle führt der Elektrolyt die elektrochemische Arbeit der Kathode aus. Er ist das Medium, das die Oxidoberfläche direkt berührt und den ionischen Transport ermöglicht, wo die Ladungsbilanz aufrechterhalten wird. Die Kathodenfolie hingegen ist größtenteils ein elektrischer Leiter, dessen Aufgabe es ist, Strom zu sammeln und eine niederohmige Verbindung vom Elektrolytbereich zum externen negativen Anschluss bereitzustellen.

Dieser Unterschied ist während der Fehlersch Analyse wichtig, da ein Kondensator physisch normal erscheinen kann, während die elektrische Leistung bereits abgenommen hat. Selbst ohne Ausbuchtung oder Entgasung kann eine reduzierte Elektrolytleitfähigkeit den ESR erhöhen und die Ripple-Stromfähigkeit verringern. Das Austrocknen, die Zersetzung oder den Verlust der Leitfähigkeit des Elektrolyten können daher erhebliche elektrische Veränderungen verursachen, selbst wenn die Kathodenfolie intakt bleibt.

Typische Feldsymptome, die nach Elektrolytverschlechterung auftreten, selbst wenn es keinen offensichtlichen mechanischen Schaden gibt:

• ESR steigt stark an

• Die Handhabung von Ripple-Strom verschlechtert sich

• Die Impedanz steigt über ein breites Frequenzspektrum

• Die Kapazität kann sinken, weil die effektive Benetzungsfläche schrumpft

Ätzen: Die wahre Quelle hoher Kapazitätsdichte

Höhere Kapazitätsdichte resultiert hauptsächlich aus der Erweiterung der effektiven Oberfläche, anstatt die Gehäusegröße zu skalieren. Sowohl Anoden- als auch Kathodenfolien sind geätzt, um eine dichte Mikrostruktur aus Vertiefungen und tunnelartigen Merkmalen zu schaffen, die die innere Fläche weit über das hinaus vervielfacht, was die flache Foliengeometrie vorschlagen würde. Aus gestalterischer Sicht ist dies der Teil der Konstruktion, der unangemessen mächtig erscheint: eine kleine Folie kann sich wie eine viel größere Elektrode verhalten, wenn die Ätztopologie ihre Arbeit macht.

Dies ist auch der Punkt, an dem der flüssige Elektrolyt weiterhin seinen Platz verdient. Eine Flüssigkeit kann schmale geätzte Merkmale benetzen und durchdringen, auf eine Weise, die viele feste Systeme Schwierigkeiten haben, über das gesamte interne Netzwerk aufrechtzuerhalten, insbesondere wenn man Produktionsvariabilität und Alterung berücksichtigt. In der Produktion und bei Reparatur- oder Modernisierungsarbeiten können kleine Unterschiede in der Benetzung, der Sättigungszeit, dem Vakuumniveau oder der Vollständigkeit der Impregnierung zu unverhältnismäßigen elektrischen Veränderungen führen. Ein teilweise nicht benetztes Porennetzwerk wird effektiv zu nicht verfügbarem Oberflächenbereich, was sich als geringere Kapazität und höhere Impedanz bemerkbar macht.

Häufige Konsequenzen, wenn das geätzte Netzwerk nicht gleichmäßig benetzt ist:

• Offensichtliche Kapazität verringert sich

• ESR steigt aufgrund eingeschränkter ionischer Wege

• Die Frequenzantwort verschlechtert sich, während sich tote Zonen in der Porenstruktur ansammeln

Separatorpapier als mehr als ein Isolator

Separatorpapier wird oft als Abstandshalter beschrieben, der verhindert, dass sich die Folien berühren; strukturell verhält es sich jedoch eher wie ein Transportmedium mit kontrollierter Porosität und einer Speicherfunktion. Es blockiert die direkte elektronische Leitfähigkeit zwischen den Folien, während es den Ionen dennoch erlaubt, sich zu bewegen, und es hält den Elektrolyten an seinem Platz, damit die Oxidoberfläche unter Ripple-Heizung und Temperaturwechsel versorgt bleibt.

Die mechanischen Eigenschaften des Separators sind in einer Weise von Bedeutung, die leicht unterschätzt werden kann, bis man ein ESR-Problem verfolgt hat, das sich weigert, einfachen Modellen zu entsprechen. Dicke, Kompressibilität und Porenstruktur beeinflussen die ionische Wegstrecke und die Gleichmäßigkeit der Elektrolytverteilung über das gewickelte Element. Diese Parameter beeinflussen nicht nur die Kurzschlussreserve, sondern auch die Widerstandsheizung unter Ripple, da eine lokale Unterversorgung mit Elektrolyten Hotspots und ungleichmäßigen Stromfluss erzeugen kann.

Separatorbezogene Parameter, die häufig das elektrische Verhalten beeinflussen:

• Dicke und Kompressibilität

• Porosität und Porenverteilung

• Chemische Toleranz gegenüber Elektrolyt und Zersetzungsprodukten

• Dimensionsstabilität unter Anschwellung und thermischem Zyklus

Die Bildungsspannung bestimmt die Oxiddicke und regelt den Volumenkompromiss

Die Oxiddicke wird weitgehend durch die Anodisierung (Bildungs-)spannung bestimmt. Eine höhere Bildungsspannung führt zu einer dickeren Oxidschicht, die eine höhere Nennspannung unterstützt und die Durchschlagreserve verbessert, aber sie reduziert auch die Kapazität pro Flächeneinheit. Niederspannungskondensatoren erreichen eine höhere Kapazität im gleichen Volumen, weil das Oxid dünner ist, nicht weil die innere Oberfläche magisch größer ist.

Dieser Kompromiss zeigt sich oft schnell während der Bauteilauswahl. Der Einsatz minimaler Spannungsspielräume kann Kapazitätsziele und Platzbeschränkungen auf der Platine erfüllen, aber es fühlt sich oft an, als ob man mit weniger Toleranz gegenüber Transienten, Welligkeitsbelastung und gelegentlichen Abweichungen arbeitet. Wenn das Oxid dünner ist, hat die dielektrische Schnittstelle im Allgemeinen weniger Spielraum, um Missbrauch zu absorbieren, bevor der Leckstrom ansteigt oder die langfristige Drift beschleunigt wird.

Typische design-sichtbare Ergebnisse des Spannungs-Kompromisses:

• Höhere Spannungsfestigkeit → dickeres Oxid → niedrigere Kapazitätsdichte

• Niedrigere Spannungsfestigkeit → dünneres Oxid → höhere Kapazitätsdichte, aber reduzierte Toleranz gegenüber Überspannung/rückwärts Spannung

• Schmaler Spannungsspielraum → größere Sensitivität gegenüber Transienten und durch Welligkeit verursachte Belastungen im Laufe der Zeit

Eine praktische Sicht: Struktur diktiert Fehlermodi und Leistungsdrift

Diese Architektur unterstützt eine praktische Schlussfolgerung: Das Bauteil verhält sich wie ein verwaltetes chemisches System, das in einer elektrischen Bauform verpackt ist. Viele Fehlfunktionen, die sich als elektrische Symptome zeigen, stammen von strukturell-chemischen Verschiebungen innerhalb des Gehäuses. Bei der Bewertung der Zuverlässigkeit ist es oft aufklärender, in Bezug auf Schnittstellenstabilität und Materialtransport zu denken, als sich nur auf eine einzelne Hauptzahl aus dem Datenblatt zu konzentrieren.

Häufige interne Ursprünge und deren äußere elektrische Symptome:

• Elektrolytverlust oder Austrocknung → ESR-Anstieg, Verlust der Welligkeitsfähigkeit, Rückgang der Kapazität

• Separatorverschlechterung oder -verzerrung → Leckagenänderungen, erhöhtes Kurzschlussrisiko, ungleichmäßige Erwärmung

• Oxidbeschädigung durch Überspannung/rückwärts Spannung → Anstieg des Leckstroms, Instabilität, beschleunigte Alterung

• Unvollkommene Imprägnierung → reduzierte effektive Fläche, höhere Impedanz, frühe Leistungsdrift

• Dichtungsverschlechterung → schrittweiser Elektrolytverlust und langfristige Parameterdrift

Aus dieser Perspektive tendiert eine dauerhafte Leistung dazu, aus einer disziplinierten Balance über multiple interne Entscheidungen, Oxidbildungsbedingungen, Ätzgeometrie, Elektrolytformulierung und Dichtungsansatz zu kommen, sodass die internen Schnittstellen stabil bleiben, während Temperatur, Welligkeit und Zeit ihren langsamen Druck ausüben. Dies ist die Art von Bauteil, bei der es äußerlich gut aussieht, aber dennoch einen internen Zustand verbergen kann, der sich bedeutend verändert hat, weshalb erfahrungsbasierte Urteile oft die Auswahlregeln aus Lehrbüchern ergänzen.

Vorteile und Nachteile von Aluminium-Elektrolytkondensatoren

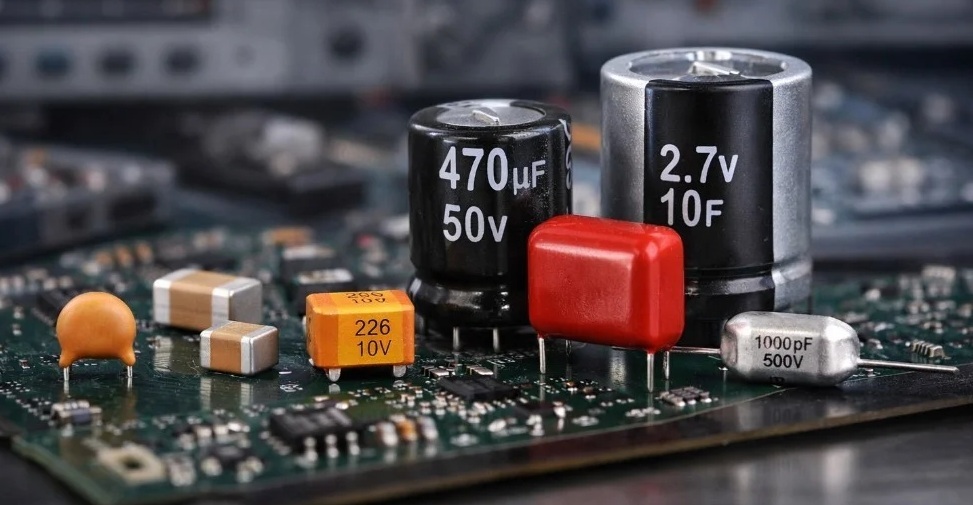

Aluminium-Elektrolytkondensatoren landen oft als Standardwahl, wenn ein Design eine sehr große Kapazität in einem relativ kleinen Volumen verlangt, ohne die Kosten in unangenehme Bereiche zu treiben. Dieser Vorteil ist greifbar, bringt jedoch Verhaltensweisen mit sich, die früher oder später in realer Hardware auftreten: messbare Leckströme, höhere Verluste als bei vielen Alternativen und Alterung, die nicht höflich bis zum Ende der Produktlebensdauer wartet. Bei einer Designüberprüfung ist es normalerweise beruhigend anzunehmen, dass der Kondensator mit der Zeit und Temperatur driftet und dann die Margen und Betriebsregeln so zu gestalten, dass der Drift langweilig bleibt, anstatt sich in einer Feldrücksendung zu verwandeln.

Vorteile

Hohe Kapazitätsdichte, wo es wirklich zählt

Die Volumeneffizienz bleibt der Hauptvorteil, am auffälligsten bei niedrigen bis mittleren Spannungen, wo Leistungsstufen tagtäglich leben. Wenn das Ziel die Massenenergiespeicherung oder die Glättung nach der Gleichrichtung ist, kann ein Aluminium-Elektrolyt eine Kapazität pro Volumen liefern, die Filmkondensatoren schwer erreichen können, und die oft nur mit Kompromissen erreicht werden, die auf einer überfüllten Leiterplatte unangenehm wirken.

Diese Teile glänzen in Reservoir-Rollen: Der Schaltkreis erhält mehr praktischen Nutzen aus großen µF bei niederfrequenten Signalen, als er durch das Streben nach ultraniedriger ESR bei zig MHz erhält. Anders ausgedrückt: Für viele Stromwege ist der gewinnende Schachzug nicht die absolute HF-Impedanzperfektion, sondern ausreichend gespeicherte Ladung zu haben, um normale Lastschritte ohne Drama zu bewältigen.

Selbstheilungsverhalten unter realistischem Gebrauch mit Vorbehalten

Ein sekundärer Vorteil ist die Art und Weise, wie das dielektrische Oxid teilweise neu gebildet werden kann, wenn ein lokalisierter Defekt das elektrische Feld konzentriert. In Produktbegriffen neigt dies dazu, die Wahrscheinlichkeit zu verringern, dass ein einzelner mikroskopischer Schwachpunkt sofort zu einem harten Kurzschluss wird, vorausgesetzt, der Kondensator bleibt innerhalb der Spannungsgrenzen und der Welligkeitswärmeströme. Dieses nachgiebige Verhalten kann die Stabilität in Grenzleistungsversorgungen verbessern, obwohl es keinen Ersatz für einen geeigneten Schaltkreis zum Schutz oder für ein Sicherheitsdesign darstellt.

Dünnes Dielektrikum, ermöglicht durch hochfeldoxid

Da das Oxid eine hohe elektrische Feldstärke aufrechterhalten kann, kann der Dielektrikum extrem dünn sein und trotzdem eine Nennspannung erfüllen. Das praktische Ergebnis ist die einfache Verfügbarkeit von sehr großen Kapazitätswerten, von Tausenden bis Zehntausenden von µF, in Standard-Dosen, ohne exotische Beschaffung. Diese Verfügbarkeit ist ein Grund, warum diese Bauteile in Niedrig- bis Mittelspannungsgleichstromverbindungen, Nachgleichrichtersmoothing-Knoten und Energiespeicher mit Haltezeit, wo einige Millisekunden Überbrückungszeit ein System dem Benutzer stabil erscheinen lassen, immer wieder auftauchen.

Systemebene-Tuning, das kontrollierbarer erscheinen kann

Ein Vorteil, der leicht übersehen werden kann, bis man sich damit auseinandergesetzt hat, ist das Systemebene-Tuning. In vielen Konstruktionen ist es einfacher, Dämpfung und transientes Verhalten zu formen, indem man eine kleine Anzahl von Elektrolytkondensatoren mit bekanntem ESR auswählt, als viele Keramiken zu stapeln und dann Resonanzspitzen, hörbares Rauschen und DC-Bias-Sensitivität zu verfolgen. Aus der Sicht der Stabilitätsingenieurtechniker können Elektrolytkondensatoren die Menge an mysteriösem Verhalten in Spannungsreglern und Motorantrieben reduzieren, vorausgesetzt, sie werden absichtlich ausgewählt und nicht aus Gewohnheit hinzugefügt.

Nachteile

Leckstrom und Isolationsgrenzen, die im Leistungsbudget auftreten

Die am meisten einschränkende elektrische Eigenschaft ist die Qualität der Isolation. Der Leckstrom ist von Natur aus höher, da das Dielektrikum von einem elektrochemischen System aufrechterhalten wird, anstatt von einem völlig inertem festen Film, und der Leckstrom neigt dazu, mit der Temperatur zu steigen. Es kann auch schlechter aussehen nach langer Lagerung oder nach Betriebsstress, der das Oxid aufraut. In der Praxis ist Leckstrom mehr als eine Fußnote im Datenblatt: Er kann Bias-Punkte verschieben, die Standby-Leistungsziele erodieren und interne Erwärmung hinzufügen, die das Bauteil leise in Richtung schnellerer Alterung drängt.

Verluste ESR/DF übersetzen sich direkt in Wärme und dann in Lebensdauer

Verlust ist ein weiteres Phänomen, das während Laboruntersuchungen bemerkbar wird. Der Verlustfaktor und ESR sind typischerweise schlechter als bei Film- und vielen keramischen Lösungen, was bedeutet, dass der Ripple-Strom Wärme erzeugt und Wärme den Verschleiß beschleunigt. Eine häufige Fehlerroutine folgt einer unauffälligen Kette: Ripple-Strom fällt höher aus als erwartet, der Kern wird heißer als der Fallwert misst, das Elektrolyt trocknet schneller, ESR steigt und das System driftet in eine Rückkopplungsschleife, in der steigender ESR noch mehr Wärme verursacht. Es ist schwer, nicht ein wenig Frustration zu empfinden, wenn die Ursache einfach thermisch ist, aber dieses Muster ist häufig genug, dass es während des Designs explizit beachtet werden sollte.

Temperatur- und Frequenzvariabilität komplizieren Randverhalten

Die Leitfähigkeit und Viskosität des Elektrolyten ändern sich stark mit der Temperatur, und das zeigt sich als ESR-Bewegung mit sowohl Temperatur als auch Frequenz. Bei niedriger Temperatur kann ESR sprunghaft ansteigen, was den Ausgangs-Ripple erhöht, die Steuerungsreserve reduziert und den Anlaufstress erhöht. Bei hoher Temperatur beschleunigen Verdampfung und chemische Alterung, wodurch die Kapazität allmählich sinkt und ESR steigt. Viele Designs, die während normaler Bench-Tests stabil erscheinen, können während Kaltstart- oder Hochtemperaturtests fehlschlagen. Langfristige Lebensdauer- und Leistungsprognosen hängen daher mehr von der Hotspot-Temperatur als von der Umgebungstemperatur allein ab.

Polaritätsgrenzen schaffen reale Sequenzierungsrisiken

Standard-Aluminium-Elektrolytkondensatoren haben strenge Polaritätsbeschränkungen. Umgekehrte Bias schädigt das Oxid, erhöht den Leckstrom schnell und kann zu interner Erwärmung, Entgasung oder katastrophalem Versagen führen. Das bedeutet, dass der Schaltkreis die Anode über allen Betriebsbedingungen auf einem höheren Potential als die Kathode halten muss, nicht nur im stationären Zustand. Die unangenehmen Überraschungen kommen oft von kurzen negativen Ausflügen während des Start-/Herunterfahrens, der Fehlerwiederherstellung oder Hot-Plug-Ereignissen, Fälle die leicht übersehen werden können, wenn die Validierung auf den Normalbetrieb fokussiert ist.

Höhere Spannungsbewertungen bringen kumulative Kompromisse mit sich

Die Spannungsfähigkeit wird durch die Methode der Oxidbildung und durch Versiegelungs-/Elektrolytgrenzen begrenzt. Es existieren Hochspannungsserien, aber eine Erhöhung der Nennspannung tendiert dazu, mehrere Regler gleichzeitig zu ziehen: die Größenanforderungen erhöhen sich, ESR und Leckverhalten werden schwieriger auszubalancieren und die langfristige Stabilität wird empfindlicher gegenüber Betriebsbedingungen. Viele Teams lernen manchmal widerwillig, dass der Betrieb zu nah an der Nennspannung mehr an Risiko und Neugestaltungskosten kosten kann, als er bei der Bauteilauswahl spart; ein wenig Spielraum kauft oft ruhigeres Verhalten über die Lebensdauer.

Alterungs- und Lagereffekte erfordern betriebliche Geduld

Alterung und Lagerungseffekte sind Teil der Technologie und keine Randanomalien. Lange Lagerzeiten können das Oxid teilweise verformen, sodass die erste Anwendung von Spannung möglicherweise erhöhte Leckströme zeigt. Für Geräte, die über längere Zeiträume ohne Stromversorgung bleiben, kann das kontrollierte Reformen, das schrittweise Erhöhen der Spannung mit Strombegrenzung, Stress reduzieren und unangenehme Ausfälle verhindern. Sanftstart, Vorladepfade und strombegrenzte Inbetriebnahme können sich anfühlen wie zusätzliche Schaltungen, wenn die Zeitpläne eng sind, doch oft verhindern sie den unangenehmen Moment, in dem die volle Nennspannung angewendet wird, während das Bauteil am wenigsten vorbereitet ist, was zu einem Anstieg von Leckströmen und interner Erwärmung führt.

Verpackungs-/Prozessbeschränkungen und -variabilität beeinflussen die Vorhersagbarkeit.

Verpackungs- und Prozessgrenzen sind ebenfalls wichtig. Da das Elektrolyt als Kathode fungiert, ist der Aufbau robuster, hochleistungsfähiger Chipformate anspruchsvoller als bei Keramiken oder metallisierten Folien, und die Variabilität in der Fertigung kann sich in größeren Schwankungen bei ESR, Leckstrom und Lebensdauer äußern. Bei Beschaffungs- und Qualifikationsarbeiten ist dies der Punkt, an dem die Realität etwas unbarmherzig erscheinen kann: die Qualifikation von Zweitquellen, Chargenüberprüfungen auf Parameter, die Wärme und Leckstrom beeinflussen, und konservative thermische Annahmen neigen dazu, unangenehme Variationen im Feld zu reduzieren.

Eine pragmatische Herangehensweise an Aluminium-Elektrolytkondensatoren besteht darin, sie als verwaltete Abnutzungsartikel im Leistungspfad zu betrachten, anstatt sie einmal zu installieren und zu vergessen. Wenn das Designbudget ausdrücklich für Drift, abnehmende Kapazität, zunehmenden ESR, Leckstrom, der mit Temperatur und Zeit schwankt, und wenn Ripple und thermischer Stress innerhalb absichtlich gewählter Grenzen gehalten werden, liefern diese Kondensatoren ein Kosten-zu-Kapazität-Ergebnis, das schwer zu übertreffen ist. Wenn angenommen wird, dass sie sich über Jahre hinweg wie stabile, nahezu ideale Bauteile verhalten, treten die Ausfallmodi häufig als systemweite Überraschungen auf, die sich auf unangenehme Weise persönlich anfühlen: spät im Test, schwer reproduzierbar und peinlich konsistent, sobald man endlich das Muster erkennt.

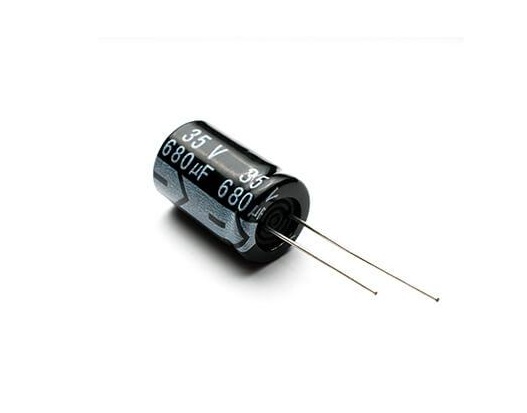

Entwicklung von Aluminium-Elektrolytkondensatoren

Mit bloßem Produktionsvolumen gehören Aluminium-Elektrolytkondensatoren weiterhin zu den am häufigsten eingesetzten Kondensatorfamilien. Eine wesentliche Änderung in der modernen Entwurfspraxis besteht darin, dass diese Komponenten nicht mehr als einfache Massen-Glättungsbauteile betrachtet werden, die in der letzten Phase des Schaltkreises hinzugefügt werden. Sie werden zunehmend als zielgerichtete Bauteile für Schaltstromstufen, hochwellig AC-Lasten, verlängerte Temperaturexposition und Baugruppen ausgewählt, bei denen jeder Millimeter und Grad Celsius heiß diskutiert wird.

Moderne Produktlinien werden routinemäßig auf höhere Ripple-Ströme bei höheren Schaltfrequenzen, breitere Umgebungsbedingungen und Verpackungsoptionen abgestimmt, die der mechanischen Realität der Host-Ausrüstung entsprechen, anstatt eines idealisierten Labors.

Formfaktoren, die in zeitgenössischen Serien gesehen werden:

• Radial

• Snap-in

• Schraubanschluss

• Flachpack

• SMD

Moderne Kondensatorentwürfe können nun in einigen Strukturen sub-Farad-Kapazitätsniveaus erreichen, nützliche Ripple-Leistung in den Zehnerkilohertz für Niedrig-ESR-Typen aufrechterhalten, von ungefähr −55°C bis 125°C betrieben werden und höhere Spannungsbewertungen unterstützen als viele ältere Designs. Diese Zahlen mögen wie inkrementeller Katalogfortschritt aussehen, doch auf einem überfüllten Leistungsboard übersetzen sie sich oft in spürbare Unterschiede beim Temperaturanstieg, bei der Drift im Feld und wie viel Spielraum ein Designteam bereit ist zu lassen.

Eine sich wiederholende Lektion aus der Entwicklungsarbeit ist, dass Verbesserungen selten auf eine einzige magische Veränderung zurückzuführen sind. Gewinne ergeben sich in der Regel als koordinierter Fortschritt über vier Bereiche: Materialien, Elektrolytchemie, Prozessdisziplin und mechanische Architektur, da Ausfälle und Drift Probleme mit mehreren Ursachen sind, die sich auf frustrierend nichtlineare Weise gegenseitig beeinflussen. Wenn ein Hebel isoliert betätigt wird, neigt echte Ausrüstung dazu, schneller eine Stabilitätsgrenze offenbar zu machen, als es das Datenblatt vorschlägt.

Häufige interagierende Stress- und Verschlechterungsmodi:

• Wärme

• Elektrolytevsdampfung/-austrocknen

• Oxidabbau

• Gasbildung

• Verlust der Dichtheit

• Ripple-gesteuerte Selbstheizung

Materialtechnik

Die Auswahl der Folien wird nicht mehr von einem simplen „höhere Reinheit gewinnt immer“-Denkansatz bestimmt. Die Zusammensetzung und Mikrostruktur moderner Anodenfolien werden mit einem pragmatischen Ziel optimiert: das Ätzen vorhersehbar zu machen, das Wachstum von Gruben kontrollierbar zu halten, die mechanische Robustheit während des Wickelns und Handhabens zu bewahren und eine dielektrische Qualität zu unterstützen, die unter thermischem Zykling ruhig bleibt. In mehreren Kondensatorfamilien werden legierte Folien verwendet, um die Oberfläche, die Fehlerverträglichkeit und die Fertigungsstabilität auszubalancieren und gleichzeitig Produktionsprobleme zu reduzieren.

Die Kristallorientierung und die Kornmorphologie werden für Niederspannungs- und Hochspannungsgießfolien unterschiedlich ausgewählt, da sich die Ätzmorphologie und das Oxidwachstum stark an die zugrunde liegende Metallstruktur anpassen. Niederspannungsdesigns neigen möglicherweise zu einer extrem hohen Grubendichte, um die Fläche zu maximieren, während Hochspannungsdesigns dazu tendieren, Grabengeometrien zu favorisieren, die die lokale Feldverstärkung reduzieren und die Wahrscheinlichkeit von Rissen in dickeren Oxiden verringern.

Dies ist ein unterschätzter Grund, warum zwei Kondensatoren, die hinsichtlich Kapazität und Spannung äquivalent erscheinen, unter Ripple-Stress ganz unterschiedlich reagieren können. Wandler, die während der Prüfung am Arbeitsplatz gut abschneiden, können in heißen Gehäusen immer noch versagen, da die Folienmikrostruktur den Impedanzanstieg und die Wärmeerzeugung unter harten Schaltbedingungen beeinflusst.

Das dielektrische Oxid wird nicht nur so lange erzeugt, bis es eine Spannungszahl erreicht. Fehlerdichte, Widerstand gegen Hydratation und mechanische Resilienz unter thermischen Zyklen formen alle die Stabilität des Leckstroms und den Drift am Lebensende. Die praktische Erfahrung in der Stromversorgung weist immer wieder auf die gleiche unangenehme Wahrheit hin: Teile, die nah an den Ripple- und Temperaturgrenzen betrieben werden, enttäuschen selten, weil die Kapazität am ersten Tag zu niedrig war; sie driften vielmehr oft, weil das Oxid/Elektrolytsystem langsam durch seine Marge unter Wärme- und elektrischen Stress hindurchbrennt.

Infolgedessen akzeptieren viele moderne Designs eine bescheidene Reduzierung der ursprünglichen Kapazität pro Volumen im Austausch für die Robustheit des Oxids und eine bessere Fehlerkontrolle. Dieser Tausch kann in einer Tabellenkalkulation konservativ erscheinen, wird jedoch oft als sinnvoll angesehen, sobald langanhaltende Ripple-Erwärmung und wiederholte thermische Zyklen ins Spiel kommen.

Elektrolyt-Chemie

Die Entwicklung von Elektrolyten ist zunehmend ein wesentlicher Faktor für die Leistung von Kondensatoren geworden. Ältere Lösungsmittel/Lösungsmittelrezepte haben sich zu Mehrkomponentensystemen entwickelt, die versuchen, mehrere Eigenschaften im Gleichgewicht zu halten, ohne dass eine einzige Schwäche dominiert: Leitfähigkeit, Viskosität, Flüchtigkeit, chemische Stabilität und Oxidkompatibilität. Wenn dieses Gleichgewicht gut gelingt, sieht das Verhalten des Kondensators auf die beste Weise langweilig aus: weniger Impedanzkriechen, weniger unangenehme druckbezogene Ausfälle und ein stabilerer Leckstromverlauf nach Monaten des Betriebs.

Mehrsolventen-Mischung zur Formgebung von ESR und Temperaturverhalten

Anstatt sich auf ein dominantes Lösungsmittel zu verlassen, mischen moderne Elektrolyte oft mehrere Lösungsmittel, um komplementäre Eigenschaften zu kombinieren: geringere Viskosität zur Unterstützung der Ionenmobilität und zur Reduzierung des ESR, Siedepunkt- und Dampfdruckmerkmale, die die Verdampfung verlangsamen, und stabiles Verhalten bei kalten und heißen Extremen.

Dies ist in der Praxis wichtig, da die Ripple-Fähigkeit häufig durch Selbstheizung begrenzt wird und die Selbstheizung ESR und Elektrolytleitfähigkeit viel enger verfolgt, als viele erste Designs zugeben. Wenn die Ripple-Marge spät in der Entwicklung zu einer Sorge wird, ist die Auswahl des Elektrolyten eine der wenigen Änderungen, die die Leistung verbessern können, ohne eine vollständige mechanische Neugestaltung zu erfordern.

Kontrollierte Ionenversorgung und pH-Management unter wiederholtem Stress

Schwachsaure Systeme werden verwendet, um Ionen bereitzustellen, ohne das Oxid aggressiv anzugreifen. Basen, häufig organische Amine, werden hinzugefügt, um den pH-Wert zu steuern und das Durchhalteverhalten zu beeinflussen. In Schaltwandlern leben Kondensatoren mit wiederholtem Ripple-Stress und gelegentlichen transienten, sodass der Elektrolyt die Ladung schnell bewegen muss, während er chemisch kooperativ mit dem Oxid bleibt.

Designs, die extrem niedrigen ESR anstreben, während sie die pH-Stabilität als nachträgliche Überlegung behandeln, können frühzeitigen Leckstromanstieg oder gasbedingte Schwellungen in anspruchsvolleren Anwendungen zeigen. Die Frustration dabei ist, dass die ersten elektrischen Messungen ausgezeichnet erscheinen können, doch die Chemie zeigt ihre Meinung später, nachdem Wärme und Zeit Gelegenheit hatten, Effekte anzuhäufen.

Additivpakete zur Hemmung, Abfangung und Gasmanagement

Additive wie Hemmstoffe und Abfängmittel werden eingesetzt, um die Hydratation des Oxids zu verlangsamen, die Wasserstofferzeugung zu reduzieren und das Verhalten bei hohen Temperaturen zu stabilisieren. Diese Details werden besonders auffällig in Geräten, die jahrelang in warmen, schlecht belüfteten Gehäusen verbringen. In Langzeitdesigns ist der überraschende Ausfallmodus oft nicht ein unmittelbarer elektrischer Kurzschluss, sondern ein langsamer Prozess, der Verlust von Dichtungen, Elektrolytverbrauch oder Druckaufbau umfasst, beschleunigt durch ripplebedingte Erwärmung.

Die Verbesserung der Elektrolytstabilität verringert die Wahrscheinlichkeit, dass ein Kondensator das Teil wird, das stillschweigend das Serviceintervall für ein ansonsten gut gebautes System festlegt, ein Szenario, das viele Zuverlässigkeitsteams lieber vermeiden würden, da es schwer zu erklären ist, nachdem es geschehen ist.

Prozessfortschritte

Zwei Fertigungsstufen dominieren einen großen Teil des elektrischen Verhaltens: Ätzen und Bildung. Der Fortschritt hier besteht weniger darin, den maximalen Ätzfaktor um jeden Preis zu verfolgen, sondern vielmehr darin, Strukturen zu formen, die nach Tausenden von elektrischen und thermischen Zyklen stabil bleiben. Dieser Wandel kann sich wie eine Vorliebe der Ingenieure für Vorhersagbarkeit über Beeindruckendes anfühlen, aber vorhersehbare Leistungen sind oft das, was die Qualifikation und Feldeinsätze übersteht.

Ätzen

Ätzen ist ein kontrollierter elektrochemischer Prozess, bei dem die Grabentiefe, Dichte und Form durch mehrere gekoppelte Parameter festgelegt werden. Kleine Änderungen, die auf einem Prozessblatt harmlos erscheinen, können die Rippleverluste und Lebensdauerergebnisse merklich beeinflussen.

Primäre Ätzsteuerungsvariablen:

• Elektrolytzusammensetzung

• Elektrolytkonzentration

• Prozesstemperatur

• Folienvorschubgeschwindigkeit

• Angewandte Wellenformmerkmale

Die ständige Herausforderung besteht darin, eine Grabengeometrie zu finden, die zur beabsichtigten Kombination aus ESR, Ripplestrom und Haltbarkeit passt. In praktischen Leistungs-Hardware kann eine leicht niedrigere Anfangskapazität, die mit einer stabileren Grabstruktur kombiniert wird, ein Design mit maximaler Fläche überdauern, das sich letztendlich mechanisch als fragil oder anfällig für lokale Erwärmung herausstellt. Diese Schlussfolgerung ist nicht immer emotional befriedigend, wenn die Größenziele eng sind, stimmt jedoch damit überein, was die Feldeinträge zu lehren neigen.

Ripplehan handling in die Zehnerkilohertz ist nicht nur eine Elektrolyt-Geschichte. Das durch das Ätzen geschaffene Porennetzwerk legt die Ionentransportwege und den effektiven Widerstand unter AC-Belastung fest. Die Auswertung von Kondensatoren nur bei 120 Hz kann die Verluste bei Schaltfrequenzen unterschätzen. Aus diesem Grund bieten moderne Serien von Kondensatoren oft Impedanz-gegen-Frequenz-Kurven und Ripplestrombewertungen bei höheren Temperaturen an.

Dies ist eines der Bereiche, in denen Bench-Beobachtungen bequeme Annahmen umstoßen können: Ein Teil, der bei niedriger Frequenz in Ordnung zu sein scheint, kann wärmer laufen als erwartet, sobald das tatsächliche Spektrum des Wandlers angewendet wird.

Bildung

Bei der Bildung wächst die dielektrische Oxidschicht und kann für verschiedene Anwendungsfälle abgestimmt werden, einschließlich Oxidstrukturen, die sich unter DC-dominanter gegenüber AC-belasteter Betrieb anders verhalten. Moderne Methoden konzentrieren sich auch darauf, instabile Hydroxidschichten in ein stabileres Dielektrikum umzuwandeln, Oberflächen zu versiegeln, um wasserbedingtem Abbau zu widerstehen, und Risse und Defekte zu reduzieren, die später zu Leckage-Hotspots werden.

Der praktische Nutzen zeigt sich oft in einer reduzierten Drift in der frühen Lebensdauer und besserer Widerstandsfähigkeit gegenüber wiederholtem Ripple-Heizen, bei dem kleine Defekte Verluste konzentrieren und in lokale Temperatursteigerungen umschlagen können. Die Qualität der Bildung wird sorgfältig behandelt, da kleine Defekte während der anfänglichen Inspektion möglicherweise nicht sichtbar sind, aber nach langfristiger elektrischer Belastung ernsthaft werden können.

Strukturelle Diversifizierung

Moderne Produktfamilien unterscheiden sich jetzt nicht nur nach Größe und Bewertung, sondern auch nach interner Architektur. Diese Diversifizierung spiegelt eine Realität der Branche wider: Der beste Kondensator hängt stark davon ab, wie Wärme durch die Baugruppe bewegt wird, wie Ripple verteilt ist und welches Fehlermuster das System tolerieren kann, ohne zu einem Servicevorfall zu werden.

Flüssige Elektrolyten

Flüssige Aluminiumelektrolyten bleiben der Volumenführer, da sie ein starkes Verhältnis von Kapazität zu Kosten und eine breite Verfügbarkeit bieten. Die Entwicklungsanstrengungen zielen größtenteils darauf ab, Verdampfung zu kontrollieren und die Ripple-/Temperaturbeständigkeit durch bessere Elektrolyte, verbesserte Dichtungen und gezieltere Wärmewege zu verbessern.

In realen Baugruppen verbessert dies oft die Lebensdauer im Betrieb, wenn Kondensatoren in der Nähe von Wärmequellen platziert oder kontinuierlichem Ripplestrom ausgesetzt sind, was große Bedenken während der Layout- und thermischen Bewertung hervorruft.

Feste Aluminiumelektrolyten

Feste Aluminiumelektrolyten ersetzen die Flüssigkeit durch ein festes leitendes Medium. Dies kann die ESR-Stabilität verbessern und klassische Trockenmechanismen reduzieren. Gleichzeitig führt es zu unterschiedlichen Überspannungs- und Fehlverhalten, was wiederum die Denkweise der Ingenieure hinsichtlich der Abwertung und des transienten Handlings verändert.

Eine pragmatische Erkenntnis ist, dass fest das dominante Alterungsmechanismus verändert, anstatt das Altern ganz zu eliminieren. Wenn Teams Annahmen von Flüssigkeitsbauteilen ohne Überprüfung der Stresanalyse übernehmen, kann die Qualifikation zu einer angespannten Übung werden, um herauszufinden, welche Annahmen übermäßig optimistisch waren.

Verpackungs- und interne Layout-Proliferation

Die Verpackungstypen haben sich aufgrund von plattenbasierten Einschränkungen erweitert, die nicht allein durch das Verkleinern eines traditionellen gewickelten Elements gelöst werden können. SMD-Bauten beispielsweise sollen thermischen Belastungen in der Nähe des Reflows standhalten, die Abdichtung gegen Verdampfung bewahren und strenge Maßkontrollen aufrechterhalten, während sie gleichzeitig hohen Ripplestrom in begrenztem Volume tragen.

Beispiele für Verpackungs- und interne Layout-Richtungen:

• Mehrere Anoden-Konzepte

• Alternative Kathodenanordnungen

• SMD-Bauten

In der Praxis entscheiden oft kleine Layout-Entscheidungen, Luftstromwege, die Nähe zu heißen Induktivitäten, verfügbares Kupfer zur Wärmeverteilung darüber, ob ein auf dem Papier akzeptabel aussehender Kondensator die Lebensdauererwartungen im fertigen Produkt erfüllt. Die Datenblatt-Spezifikationen können genau sein, aber schlechte Layout-Bedingungen können das Bauteil dennoch in übermäßigen thermischen Stress zwingen.

Im Rahmen dieser Entwicklungen ist der bedeutendste Trend ein Weg von der Verfolgung einzelner Parameter hin zu einem ausgewogenen, systembewussten Design. Je besser moderne Aluminium-Elektrolytkondensatoren konstruiert sind, desto mehr verstärken sich Folienstruktur, Oxidintegrität, Elektrolytzusammensetzung und das thermische Verhalten des Gehäuses gegenseitig, da die langfristige Leistung durch die gekuppelte Wechselwirkung von elektrischem Stress und Wärme bestimmt wird, nicht durch eine einzelne Hauptzahl.

Fazit

Die Leistung von Aluminium-Elektrolytkondensatoren ist eng mit der Wechselwirkung zwischen geätzten Folienstrukturen, Oxid-Dielektrikumsschichten, Elektrolytleitfähigkeit und internem mechanischen Design verbunden. Faktoren wie Elektrolystabilität, Dielektrikumsintegrität, Dichtungsqualität und thermischer Stress beeinflussen direkt die Kapazitätsbeibehaltung, den ESR, die Ripplefähigkeit und die Betriebslebensdauer. Das Verständnis dieser internen Beziehungen hilft, sowohl die Stärken als auch die Einschränkungen von Aluminium-Elektrolytkondensatoren in modernen Energie- und elektronischen Systemen zu erklären.

Häufig gestellte Fragen (FAQ)

1. Warum wird das Dielektrikum in einem Aluminium-Elektrolytkondensator als grundlegend anders als das Dielektrikum in Film- oder Keramikkondensatoren angesehen?

Das Dielektrikum in einem Aluminium-Elektrolytkondensator ist kein separat eingefügtes Isolierblatt. Stattdessen handelt es sich um eine dünne Aluminiumschicht aus Oxid, die direkt auf die geätzte Anodenfolie durch einen elektrochemischen Formierungsprozess gewachsen ist. Da das Oxid der mikroskopischen Oberflächenstruktur der geätzten Folie folgt, erreicht der Kondensator eine sehr hohe Kapazitätsdichte in einem relativ kleinen Volumen. Diese chemisch gebundene Dielektrikausbildung erklärt auch, warum Polarität so wichtig ist, da eine Umkehrung der Spannung die Oxidoberfläche direkt belastet und zu einem schnellen Anstieg des Leckstroms oder Schäden führen kann.

2. Warum beeinflusst der Zustand des Elektrolyten die ESR und die Ripple-Stromfähigkeit über die Zeit stark?

Der Elektrolyt wirkt als echte elektrochemische Kathode an der Oxidoberfläche und bietet die ionische Leitfähigkeit, die für den Betrieb des Kondensators notwendig ist. Wenn der Elektrolyt allmählich austrocknet, sich zersetzt oder die Leitfähigkeit verliert, wird der Ionentransport schwieriger. Dies erhöht den ESR, reduziert die Fähigkeit zur Handhabung von Ripple-Strom, erhöht die interne Erwärmung und senkt schließlich die effektive Kapazität. Diese Veränderungen beginnen oft lange bevor sichtbare mechanische Symptome wie Wölbungen oder Entgasungen auftreten.

3. Wie erhöht die Folienätzung dramatisch die Kapazitätsdichte in Aluminium-Elektrolyten?

Die Aluminiumsfolie wird chemisch geätzt, um ein dichtes mikroskopisches Netzwerk von Vertiefungen und tunnelartigen Strukturen zu schaffen, die die effektive Oberfläche massiv vergrößern. Da die Kapazität direkt mit der Elektrodenfläche zusammenhängt, ermöglicht diese vergrößerte interne Geometrie dem Kondensator, viel höhere Kapazitätswerte zu erreichen, ohne die Dosengröße entsprechend zu erhöhen. Eine ordnungsgemäße Elektrolytpenetration in diese geätzten Strukturen ist ebenfalls entscheidend, da schlecht benetzte Bereiche elektrisch inaktiv werden und die effektive Leistung reduzieren.

4. Warum beeinflusst Separatorpapier die elektrische Leistung über einfache Isolation hinaus?

Separatorpapier verhindert nicht nur, dass die Folien elektrisch in Kontakt kommen. Es speichert auch Elektrolyt und fungiert als kontrolliertes Ionentransportmedium in der gewickelten Struktur. Eigenschaften wie Porosität, Kompressibilität, Dicke und dimensionsstabilität beeinflussen direkt den ionischen Widerstand, die Stromverteilung, die Ripple-Erwärmung und die Elektrolytrückhaltung. Eine ungleichmäßige Elektrolytverteilung im Inneren des Separators kann zu lokalisierter Erwärmung und instabilem langfristigem Verhalten unter Ripple-Stress führen.

5. Warum reduziert eine höhere Spannungsbewertung die Kapazitätsdichte in Aluminium-Elektrolytkondensatoren?

Höhere Spannungswerte erfordern dickere Oxid-Dielektrikumschichten, um stärkeren elektrischen Feldern sicher standzuhalten. Allerdings nimmt die Kapazität ab, wenn die Dielektrikumsdicke zunimmt. Das bedeutet, dass Kondensatoren mit höherer Spannung im Allgemeinen eine niedrigere Kapazität pro Volumeneinheit im Vergleich zu Bauteilen mit niedrigerer Spannung erreichen. Designer balancieren daher Spannungsreserve, Kapazitätsdichte, Ripple-Toleranz und langfristige Zuverlässigkeit bei der Auswahl von Kondensatorwerten für Energiesysteme.

6. Warum werden Aluminium-Elektrolytkondensatoren oft als verwaltete Verschleißkomponenten in Energiesystemen betrachtet?

Ihre interne elektrochemische Struktur ändert sich allmählich unter elektrischer und thermischer Belastung. Im Laufe der Zeit verändern Elektrolyteverdampfung, Oxidabbau, Ripple-Erwärmung, Dichtungsaustrocknung und chemische Drift langsam ESR, Kapazität und Leckstrom. Im Gegensatz zu idealen passiven Komponenten unterliegen Aluminium-Elektrolytkondensatoren vorhersehbaren Alterungsmechanismen, die stark von Betriebstemperatur, Ripple-Strom und Spannungsstress abhängen. Erfolgreiche Langzeit-Designs berücksichtigen daher die allmähliche Parameterdrift, anstatt von permanenter Stabilität auszugehen.

7. Warum kann Ripple-Strom einer der dominierenden lebensdauerbegrenzenden Faktoren in Elektrolytkondensatoren werden?

Der ripple Strom, der durch ESR fließt, erzeugt interne Wärme im Kondensatorkern. Erhöhte Temperaturen beschleunigen die Elektrolyteverdampfung, die chemische Zersetzung und die dielektrische Alterung, was dann ESR weiter erhöht und zusätzliche Erwärmung erzeugt. Dieser Rückkopplungsprozess kann die Lebensdauer verkürzen, selbst wenn die Nennspannungen nicht überschritten werden. In praktischen Leistungselektronik-Anwendungen bestimmt der Ripple-Stress oft die Langlebigkeit von Kondensatoren direkter als nur die Gleichstromspannung.

8. Warum führen Niedrigtemperaturbedingungen oft zu einem starken Anstieg des ESR in Aluminium-Elektrolytkondensatoren?

Bei niedrigen Temperaturen steigt die Elektrolytviskosität und die ionische Mobilität nimmt erheblich ab. Dies reduziert die Leitfähigkeit im Kondensator, was zu einem deutlichen Anstieg des ESR führt. Mit steigendem ESR erhöht sich die Ausgangs-Ripplespannung und die Handhabung transiente Ströme verschlechtert sich. Kalte Startbedingungen können daher Instabilitäten in der Stromversorgung, Startfehler oder erhöhten Stress bei Schaltreglern und Gleichrichterstufen aufdecken.

9. Warum sind moderne Aluminium-Elektrolytkondensatoren stark auf die Optimierung der Elektrolytchemie angewiesen?

Moderne Elektrolyte sind sorgfältig entwickelte Mischungen, die darauf abzielen, Leitfähigkeit, Viskosität, Verdampfungswiderstand, chemische Stabilität und Oxidkompatibilität ins Gleichgewicht zu bringen. Multilösungsmittel-Systeme und Additiv-Pakete helfen, ESR zu reduzieren, die Handhabung von Ripple zu verbessern, das Leckverhalten zu stabilisieren und die Gasgeneration unter langfristigem thermischen Stress zu verlangsamen. Da viele elektrische Einschränkungen direkt mit der ionischen Leitung und der chemischen Alterung verbunden sind, ist die Elektrolytchemie zu einem der einflussreichsten Faktoren in der modernen Kondensatorentwicklung geworden.

10. Warum sind thermische Anordnung und Luftstrombedingungen so wichtig, wenn man Elektrolytkondensatoren in der Nähe von Leistungsstufen verwendet?

Die Lebensdauer von Elektrolytkondensatoren ist stark mit der Temperatur des Hotspots und nicht mit der Umgebungstemperatur im Raum verbunden. Die Platzierung in der Nähe von Transformatoren, Induktivitäten, MOSFETs oder Kühlkörpern kann den Kondensator kontinuierlich erhöhter Wärme aussetzen, die die Elektrolytverluste und die ESR-Drift beschleunigt. Die Luftstromrichtung, die Wärmeverteilung durch Kupfer, die Verteilung des Ripple-Stroms und die Belüftung des Gehäuses spielen daher eine wichtige Rolle bei der Bestimmung der langfristigen Zuverlässigkeit. Ein Kondensator, der auf dem Papier akzeptabel erscheint, kann viel schneller altern, wenn die umgebenden thermischen Bedingungen schlecht kontrolliert werden.
