Erklärte Elektrolytkondensatoren: Typen, ESR, Welligkeitsstrom

In diesem Artikel wird erklärt, wie Elektrolytkondensatoren funktionieren, wo sie am besten funktionieren und warum Aluminium- und Tantalkondensatortechnologien wichtige Kompromisse in Bezug auf Zuverlässigkeit, Stabilität, Größe und elektrisches Verhalten mit sich bringen.Außerdem werden Welligkeitseffekte, thermische Belastung, Impedanzeigenschaften, Kondensatorkombinationen mit Keramik, langfristige Degradationsmechanismen und praktische Auswahlstrategien für moderne elektronische Leistungs- und Signalsysteme untersucht.

Katalog

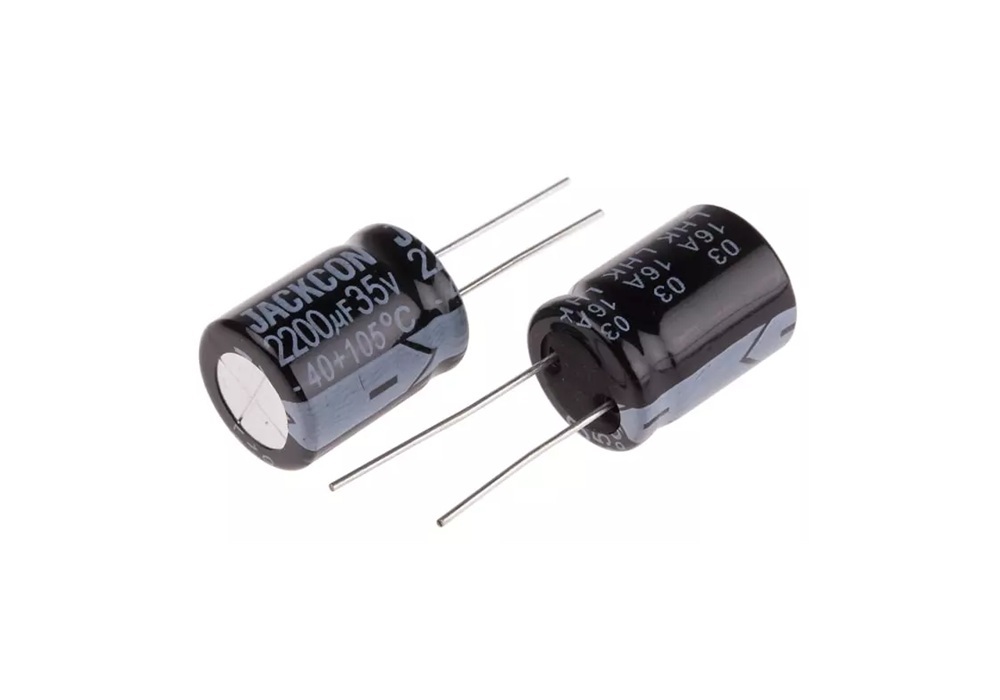

Übersicht über Elektrolytkondensatoren

Elektrolytkondensatoren werden häufig ausgewählt, wenn ein Design viel Kapazität erfordert, ohne das Budget oder die Leiterplattenfläche in unbequeme Bereiche zu belasten.Dieser Komfort geht mit Kompromissen einher, die sich im elektrischen Verhalten und in der Langzeitkonsistenz bemerkbar machen, und diese Kompromisse machen sich tendenziell mit zunehmender Betriebsstundenzahl deutlicher bemerkbar.

Gängige Spannungswerte liegen typischerweise im Bereich von ~4 V bis 500 V, während Spezialserien etwa 630 V und mehr erreichen können.Die zulässigen Umgebungstemperaturen reichen üblicherweise von -40 °C bis +105 °C, und höherpreisige Produktlinien reichen bis +125 °C.Bei echten Designarbeiten erzählen diese Katalognummern selten die ganze Geschichte;Die Ergebnisse hängen davon ab, wie das Teil beansprucht wird, wie viel Welligkeit es trägt, wohin die Wärme tatsächlich geht und wie sich die Eigenschaften der Komponente mit zunehmendem Alter ändern.

Es lohnt sich auch, eine praktische Realität anzuerkennen: Elektrolyte können auf einer Werkbank für kurze Zeit gut aussehen und sich dann anders verhalten, sobald derselbe Stromkreis in einem warmen Gehäuse betrieben wird, wiederholte Überspannungen auftritt oder über eine breitere Mischung von Produktionschargen transportiert wird.In dieser Lücke zwischen dem ersten Eindruck und dem langfristigen Verhalten zahlt sich eine sorgfältige Auswahl und Validierung aus.

Anwendungseignung: Hohe Kapazität, Massenenergie und DC-orientierte Rollen

Elektrolyte liefern tendenziell wesentlich mehr Kapazität pro Dollar als viele Folien- oder Keramikoptionen in ähnlichen Spannungsklassen.Konstrukteure akzeptieren diesen Handel in der Regel unter Berücksichtigung einiger Einschränkungen: Bei vergleichbarer Spannungsbelastbarkeit sind sie häufig körperlich größer als Keramik und viele sind polarisiert, sodass die Richtung der angelegten Spannung unter Kontrolle gehalten werden muss.

Elektrolyte werden üblicherweise dort eingesetzt, wo ein großes Ladungsreservoir wünschenswert ist und die Wellenform hauptsächlich Gleichstrom mit überlagerter Welligkeit ist.Sie befinden sich oft an dem Punkt, an dem eine Leistungsstufe von der Erzeugung von Gleichstrom auf die Aufrechterhaltung eines konstanten Gleichstroms unter realer Lastdynamik übergeht.

Typische Anwendungsfälle sind unten zum einfachen Scannen in einem Satz aufgeführt:

• Zwischenkreisfilterung

• Gleichrichtungsglättung

• Hold-up-Energiespeicher

• Niederfrequenzentkopplung

Bei einem funktionierenden Netzteil dient häufig ein Elektrolyt als kurzfristiger Energiepuffer bei Lastsprüngen.Während der Regelkreis noch reagiert, liefert oder absorbiert der Kondensator Strom, und dann werden die Nichtidealitäten während der Messung leicht erkennbar: Spannungsabfall aufgrund des ESR, Selbsterwärmung aufgrund der Stromwelligkeit und allmähliche Parameterdrift mit zunehmender Alterung des Elektrolyt- und Oxidsystems.

Aus technischer Sicht kann dies etwas frustrierend sein, da der Kondensator genau das tut, was die Physik zulässt, nur nicht immer das, was ein Schaltplansymbol impliziert.Die frühzeitige Planung dieser „nicht idealen“ Verhaltensweisen führt in der Regel zu weniger Überraschungen im Spätstadium.

Hauptfamilien: Aluminium vs. Tantal

Elektrolytkondensatoren kommen am häufigsten als Aluminium-Elektrolytkondensatoren und Tantal-Elektrolytkondensatoren vor.Tantalanteile bleiben Elektrolyte;Der Unterschied besteht im Anoden- und Dielektrikumsystem, was zu unterschiedlichen Festigkeiten und Spannungsempfindlichkeiten führt.

Bei der Wahl zwischen diesen Familien geht es selten nur um Kapazität und Spannung im Datenblatt.Es kommt oft zu einer Diskussion darüber, wie sich die Schaltung beim Start verhält, wie gut die Belastung kontrolliert wird und wie viel Variabilität das Design tolerieren kann, ohne dass die Validierung in Vermutungen übergeht.

Die gemeinsame Positionierung der beiden Familien ist hier zusammengefasst:

• Aluminiumelektrolyse: weit verbreitet zur Massenfilterung und Energiespeicherung, breite Spannungsverfügbarkeit, allgemein günstige Kosten

• Tantal-Elektrolyse: hoher volumetrischer Wirkungsgrad und vergleichsweise stabiles Kapazitätsverhalten in einigen Bereichen, typischerweise mit einer strengeren Kontrolle des Überspannungsverhaltens, des Einschaltstroms und der Schutzimpedanz

Ein praktischer Grund dafür ist, dass Aluminiumteile häufig „Bulk-and-Ripple“-Aufträge gewinnen, während Tantal oft dann gewählt wird, wenn Größendruck, Impedanzziele oder ein stabileres elektrisches Verhalten die Anforderungen bestimmen, vorausgesetzt, dass die Schaltung einen klaren Plan zur Begrenzung der Belastung bei Überspannungen und Transienten hat.

Wichtige elektrische Verhaltensweisen, die die Leistung in der Praxis beeinflussen

Das tatsächliche Verhalten von Elektrolytkondensatoren wird nicht nur von der Kapazität, sondern von mehreren interagierenden elektrischen Eigenschaften geprägt.Parameter wie Toleranz, Spannungsbelastung, Leckstrom, ESR, Welligkeitsstrom und thermisches Verhalten haben großen Einfluss darauf, wie sich der Kondensator im Laufe der Zeit und unter wechselnden Betriebsbedingungen verhält.In praktischen Schaltkreisen bestimmen diese Faktoren oft, ob eine Stromschiene stabil, rauschend, thermisch belastet oder anfällig für eine langfristige Verschlechterung bleibt.

Kapazitätswerte werden üblicherweise mit Untermultiplikatoren wie µF, nF und pF geschrieben, da 1 Farad für die meisten diskreten Komponenten extrem groß ist.In der praktischen Schreibweise ist 1 µF = 1000 nF und 1 nF = 1000 pF.Die Einheitlichkeit der Einheitskonventionen in Schaltplänen, Stücklisten und Baugruppendokumentationen trägt dazu bei, Ersetzungs- und Interpretationsfehler während der Konstruktion und Fertigung zu reduzieren.

Elektrolytkondensatoren haben tendenziell auch größere Toleranzbereiche als viele Folien- oder Keramikkondensatoren.Schwankungen wie +50 %/−20 % sind keine Seltenheit, insbesondere bei höherwertigen Teilen.Bei Massenfilterungsanwendungen hat diese Streuung möglicherweise kaum praktische Auswirkungen, aber bei der Impedanzformung, bei Timing-Netzwerken oder beim Regelkreisverhalten können Kapazitätsschwankungen das Einschwingverhalten und die Stabilitätsmargen so weit verschieben, dass sie während der Validierung und Produktionstests messbar werden.

Die Nennspannung beeinflusst mehr als nur das bloße Überleben vor einem Ausfall.Der kontinuierliche Betrieb in der Nähe der maximalen Nennspannung erhöht die elektrische Belastung innerhalb des dielektrischen Systems und kann Leckagen, interne Erwärmung und langfristige Verschleißmechanismen beschleunigen.Aus diesem Grund drosseln viele Designs die Elektrolytkondensatoren absichtlich und betreiben sie unterhalb der angegebenen Spannungsgrenze, um die Zuverlässigkeit zu verbessern und die Empfindlichkeit gegenüber thermischer und welliger Belastung zu verringern.

Leckstrom und Isolationsverhalten beeinflussen auch die Leistung in der Praxis, insbesondere in Überbrückungsschaltungen, Zeitmesssystemen und analogen Abschnitten mit geringem Stromverbrauch.Größere Elektrolyte weisen aufgrund des dielektrischen und elektrolytischen Verhaltens naturgemäß eine gewisse Leckage auf, und diese Leckage trägt mit der Zeit zum Zerfall der gespeicherten Ladung bei.Bewerten Sie in praktischen Stromversorgungssystemen das Isolationsverhalten sowohl unter Berücksichtigung des Leckstroms als auch der Zeitkonstanten, anstatt sich nur auf Kapazitätswerte zu verlassen.

Besonders wichtig werden Verlustmechanismen unter Ripple-Bedingungen.Wenn Wechselstromwelligkeit durch den ESR fließt, erzeugt die interne Verlustleistung Wärme, und diese Erwärmung wirkt sich direkt auf die Alterung des Kondensators und die Betriebslebensdauer aus.Wenn die Temperatur steigt, beschleunigt sich der Elektrolytabbau, der ESR kann weiter ansteigen und die thermische Belastung kann sich mit der Zeit verstärken.In vielen realen Systemen hängen Zuverlässigkeitsprobleme von Kondensatoren daher eng mit der Handhabung von Welligkeitsströmen, den Luftströmungsbedingungen, der Leiterplattenplatzierung und nahegelegenen Wärmequellen zusammen und nicht nur mit dem Kapazitätswert.

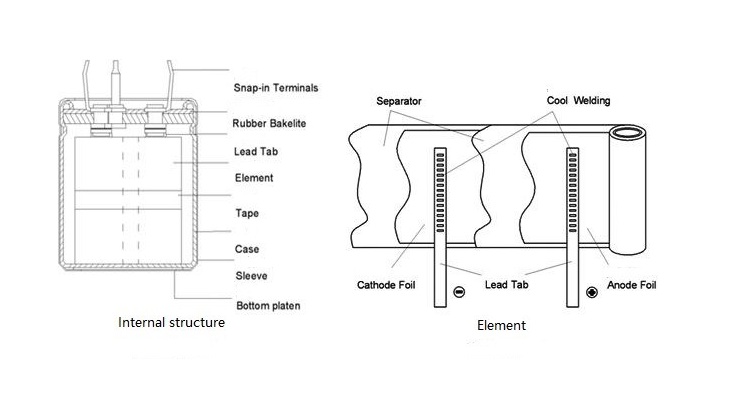

Aluminium-Elektrolytkondensator

Ein Aluminium-Elektrolytkondensator besteht aus mehreren miteinander verbundenen Schichten, die zusammenarbeiten, um elektrische Energie zu speichern.Die Hauptstruktur umfasst eine geätzte Aluminiumanodenfolie, eine dünne dielektrische Aluminiumoxidschicht, einen Elektrolyten und einen Negativfolienstromkollektor.Diese Schichten werden zu einer kompakten Biskuitrollenstruktur aufgewickelt und in einer Aluminiumdose versiegelt.Die geätzte Anodenfolie ist wichtig, da ihre raue mikroskopische Oberfläche die effektive Oberfläche erheblich vergrößert und es dem Kondensator ermöglicht, eine hohe Kapazität bei relativ kleiner Größe zu erreichen.

Die dielektrische Schicht wird durch einen elektrochemischen Prozess, der als anodische Formung bezeichnet wird, direkt auf der Oberfläche der Anodenfolie gebildet.Da die Oxidschicht extrem dünn ist, können Aluminium-Elektrolytkondensatoren im Vergleich zu vielen anderen Kondensatortypen große Kapazitätswerte liefern.Die Dicke dieser Oxidschicht bestimmt die Nennspannung des Kondensators.Kondensatoren mit höherer Spannung erfordern dickere Oxidschichten, was jedoch auch die Kapazitätsdichte verringert und die physikalische Größe erhöht.

Der Elektrolyt fungiert als Kathodensystem des Kondensators, während die negative Folie den leitenden Pfad zum Außenanschluss bereitstellt.Im Gegensatz zu festen Elektrodenstrukturen, die in einigen Kondensatortypen verwendet werden, sorgt der Elektrolyt dafür, dass der Kondensator eine hohe Kapazität beibehält, bringt aber auch Einschränkungen in Bezug auf Temperatur, Alterung und Leckstrom mit sich.Diese internen Materialien sind sorgfältig versiegelt, um die Elektrolytverdunstung zu reduzieren und die Langzeitstabilität zu gewährleisten.

Da das Dielektrikum nur dann richtig funktioniert, wenn die Anode relativ zum Elektrolyten positiv bleibt, sind die meisten Aluminium-Elektrolytkondensatoren polarisiert.Eine umgekehrte Spannung kann die Oxidschicht beschädigen und zu übermäßigem Stromfluss, Gasbildung, Wärmestau und möglicher Entlüftung führen.Aus diesem Grund sind Polaritätsmarkierungen und eine ordnungsgemäße Installation bei der praktischen Schaltungskonstruktion von entscheidender Bedeutung.

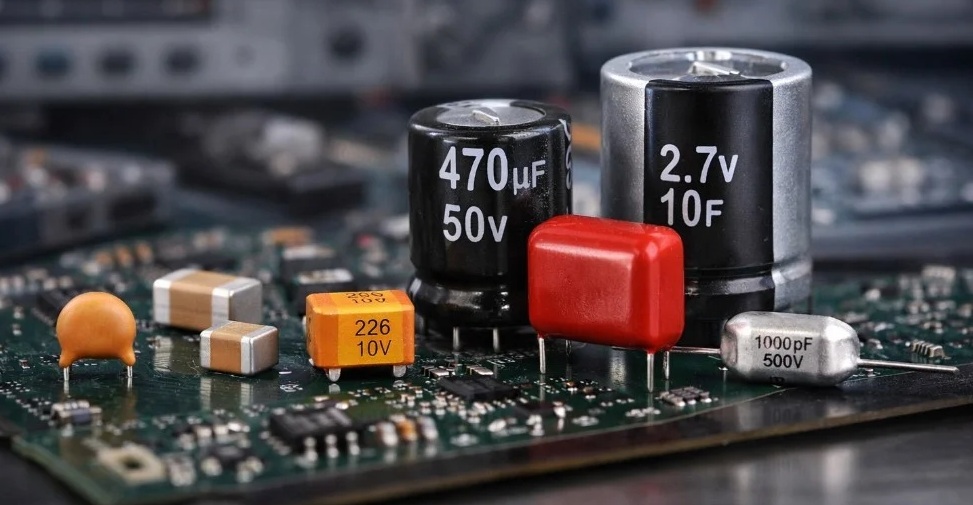

Verwendung von Elektrolytkondensatoren in realen Schaltkreisen

Signalkopplung und DC-Blockierung

Elektrolytkondensatoren werden häufig zur Signalkopplung in Audioverstärkern, Kommunikationsschaltkreisen, Sensorschnittstellen und analogen Verarbeitungsstufen verwendet, wo Wechselstromsignale zwischen Schaltkreisblöcken übertragen werden müssen, während Gleichstrom-Vorspannungsbedingungen isoliert bleiben.In diesen Anwendungen blockiert der Kondensator eine konstante Gleichspannung und ermöglicht gleichzeitig die Weiterleitung wechselnder Signalkomponenten über den Signalpfad.Dadurch wird verhindert, dass eine Stufe den Arbeitspunkt einer anderen Stufe stört.

Da Elektrolytkondensatoren relativ große Kapazitätswerte in kompakten Gehäusen bieten, werden sie häufig für Niederfrequenzkopplungsanwendungen ausgewählt, bei denen kleinere Keramikkondensatoren wirtschaftlich möglicherweise keine ausreichende Kapazität bieten.Die Polaritätsausrichtung ist jedoch wichtig, da eine falsche Polarität den Leckstrom, die Verzerrung, die Erwärmung und langfristige Zuverlässigkeitsprobleme erhöhen kann.

Bei niedrigen Frequenzen kann eine unzureichende Kapazität die Basswiedergabe in Audiosystemen schwächen oder sich langsam ändernde analoge Signale verzerren.Koppelkondensatoren werden basierend auf der Eingangsimpedanz und der erforderlichen Grenzfrequenz ausgewählt.In praktischen Schaltkreisen können zur Kopplung verwendete Elektrolytkondensatoren auch zu Verzerrungen führen, wenn über dem Dielektrikum große Wechselspannungen auftreten, insbesondere in Audiopfaden, bei denen es auf die Signallinearität ankommt.

Massenentkopplung und Stromschienenstabilisierung

Elektrolytkondensatoren werden häufig zur Massenentkopplung und Stromschienenstabilisierung in digitalen Systemen, eingebetteten Steuerungen, Industrieelektronik, Motortreibern und Leistungsumwandlungsstufen verwendet.Ihre Hauptaufgabe besteht darin, Energie lokal zu speichern und Strom bei plötzlichen Laständerungen bereitzustellen, auf die Netzteile oder lange Leiterbahnen auf Leiterplatten nicht sofort reagieren können.

Wenn Prozessoren, Kommunikationsmodule, Relais, LEDs oder Motoren schnell schalten, kann ein vorübergehender Strombedarf zu Spannungseinbrüchen und vorübergehender Instabilität führen.Elektrolytkondensatoren helfen, diese Störungen zu reduzieren, indem sie als lokale Energiespeicher fungieren, die Welligkeiten absorbieren, Lastübergänge glätten und langsamere Teile des Stromverteilungsnetzes stabilisieren.

Allerdings reichen Elektrolytkondensatoren allein zur breitbandigen Rauschunterdrückung meist nicht aus, da ihre Impedanz aufgrund des ESR- und ESL-Verhaltens bei höheren Frequenzen ansteigt.Aus diesem Grund werden Elektrolytkondensatoren häufig mit Keramikkondensatoren kombiniert, die in der Nähe integrierter Schaltkreise platziert werden.Der Elektrolytkondensator unterstützt die Massenenergiespeicherung, während der Keramikkondensator hochfrequente Schaltgeräusche und schnelle transiente Spitzen reduziert.

Der ESR von Elektrolytkondensatoren beeinflusst auch das Schaltungsverhalten.Ein extrem niedriger ESR mag wünschenswert erscheinen, aber in einigen Stromversorgungssystemen trägt ein moderater ESR dazu bei, Resonanzen zwischen Kondensatoren, PCB-Induktivität und Schaltreglern zu dämpfen.Ohne ausreichende Dämpfung kann es bei Lastübergängen zu übermäßigem Nachschwingen oder Schwingen kommen.Daher wird bei der Auswahl des Kondensators häufig Kapazität, ESR, Welligkeitsfähigkeit, Stabilitätsverhalten und Einschwingverhalten ausgeglichen, anstatt einfach nur die Kapazität zu maximieren.

Gleichrichterglättung und Welligkeitsreduzierung

Elektrolytkondensatoren werden üblicherweise nach Gleichrichterstufen in linearen Netzteilen verwendet, um pulsierenden Gleichstrom in eine stabilere Ausgangsspannung zu glätten.Während jedes Wechselstromzyklus lädt sich der Kondensator in der Nähe des Spitzenwerts der gleichgerichteten Wellenform auf und entlädt sich dann zwischen Spitzenwerten in die Last, wodurch die Welligkeitsspannung an der Versorgungsschiene verringert wird.

Größere Kapazitätswerte verringern im Allgemeinen die Welligkeitsamplitude, da während der Entladeintervalle mehr gespeicherte Ladung verfügbar wird.Die Auswahl der Kapazität hängt jedoch von mehreren Faktoren ab, darunter Laststrom, Welligkeitsfrequenz, zulässige Welligkeitsspannung, Startverhalten, physikalische Größe und thermische Grenzen.

Die Bemessung des Welligkeitsstroms ist bei Stromversorgungsanwendungen besonders wichtig, da die durch den Welligkeitsstrom verursachte interne Erwärmung sich direkt auf die Lebensdauer des Kondensators auswirkt.Übermäßiger Welligkeitsstrom erhöht die Innentemperatur, beschleunigt den Elektrolytabbau, erhöht mit der Zeit den ESR und verkürzt die Betriebszuverlässigkeit.Hochtemperaturumgebungen verstärken diese Alterungsmechanismen zusätzlich.

Große Elektrolytkondensatoren in Gleichrichterschaltungen können beim Einschalten ebenfalls einen erheblichen Einschaltstrom erzeugen, da sich zunächst entladene Kondensatoren vorübergehend wie Lasten mit niedrigem Widerstand verhalten.Ohne Strombegrenzung kann dieser Anlaufstoß Gleichrichter, Transformatoren, Schalter, Sicherungen und Brückendioden belasten.Entwickler reduzieren diese Effekte häufig durch Sanftanlaufschaltungen, NTC-Thermistoren, kontrollierte Startsequenzen oder strombegrenzende Widerstände.

Halteenergie, Impulslasten und Motorunterstützung

Elektrolytkondensatoren werden häufig in Schaltkreisen verwendet, die kurzzeitig hohen Stromanforderungen ausgesetzt sind, wie z. B. Motorstartsysteme, Relaisaktivierung, Kamerablitze, LED-Treiber, HF-Sender und gepulste Leistungsanwendungen.In diesen Situationen liefert der Kondensator vorübergehend gespeicherte Energie schneller, als die Primärversorgung reagieren kann.

In Motorsystemen tragen Elektrolytkondensatoren dazu bei, den Spannungsabfall beim Anfahren oder bei plötzlicher Beschleunigung zu reduzieren, wenn der Strombedarf kurzzeitig stark ansteigt.In Kommunikationsgeräten und eingebetteten Systemen können Haltekondensatoren den Betrieb bei kurzen Stromunterbrechungen, Batteriewechselereignissen oder vorübergehender Versorgungsinstabilität aufrechterhalten.

Die relativ hohe Energiespeicherfähigkeit von Elektrolytkondensatoren macht sie für diese Anwendungen geeignet, insbesondere wenn physikalische Größe und Kosten eine Rolle spielen.Wiederholte Impulsbelastung erhöht die Welligkeitsspannung und die Wärmeerzeugung, daher müssen ESR-Erwärmung, Alterung des Kondensators, Lebensdauerbewertungen und Belüftung in Systemen mit hohem Arbeitszyklus sorgfältig berücksichtigt werden.

RC-Timing und warum Elektrolyte Komponenten mit schlechter Präzision sind

Elektrolytkondensatoren kommen manchmal in RC-Zeitschaltungen vor, wo lange Verzögerungen oder große Zeitkonstanten wirtschaftlich erforderlich sind.Beispiele hierfür sind Startverzögerungsschaltungen, langsames Reset-Timing, Softstart-Verhalten und einfache Oszillator- oder Timer-Netzwerke.

Allerdings sind Elektrolytkondensatoren im Allgemeinen eine schlechte Wahl für Präzisions-Timing-Anwendungen, da Kapazitätswert, Leckstrom, ESR und dielektrisches Verhalten je nach Temperatur, Alterung, Frequenz, angelegter Spannung und Herstellungstoleranz erheblich variieren können.Allein der Leckstrom kann das Ladeverhalten in Long-Delay-Schaltungen spürbar verändern.

Temperaturänderungen wirken sich außerdem auf die Zeitkonsistenz aus, da sich Kapazität und ESR je nach Betriebsbedingungen verschieben.In vielen Schaltkreisen werden Kompensationsmethoden, größere Timing-Spielräume, Kalibrierungsroutinen oder verschiedene Kondensatortypen hinzugefügt, wenn eine stabile Timing-Genauigkeit erforderlich ist.

Für genaue Oszillatoren, Takterzeugung, Messsysteme oder präzises analoges Timing bieten Filmkondensatoren oder Keramikkondensatoren mit stabilen dielektrischen Materialien normalerweise ein vorhersehbareres Langzeitverhalten als Elektrolytkondensatoren.

Designperspektive: Verwenden Sie Elektrolyte für Energieprobleme, nicht für Präzisionsprobleme

Elektrolytkondensatoren bieten die beste Leistung bei Anwendungen, bei denen es um Energiespeicherung, Welligkeitsbehandlung, Transientenunterstützung, Massenfilterung und Anforderungen an die Niederfrequenzkapazität geht.Ihr hohes Verhältnis von Kapazität zu Größe macht sie praktisch für die Leistungselektronik, Energiepufferung, Startunterstützung und Versorgungsstabilisierung, wenn eine große Ladungsspeicherung erforderlich ist.

Für präzisionsabhängige Aufgaben mit stabiler Kapazität, geringem Leckstrom, enger Toleranz, geringer Verzerrung oder Hochfrequenzbetrieb sind sie jedoch weniger geeignet.ESR-Schwankungen, Elektrolytalterung, Temperaturempfindlichkeit, Polaritätsbeschränkungen und Lebensdauerverschlechterung beeinflussen alle die Langzeitleistung.

Im modernen Schaltungsdesign werden Elektrolytkondensatoren daher oft als Teil einer umfassenderen Kondensatorstrategie und nicht als eigenständige Lösungen betrachtet.Sie werden mit Keramik-, Folien-, Polymer- oder anderen Kondensatortypen kombiniert, sodass jede Kondensatortechnologie den Frequenzbereich, die Stabilitätsanforderungen und das Energieverhalten, die sie unterstützt, am besten abdeckt.

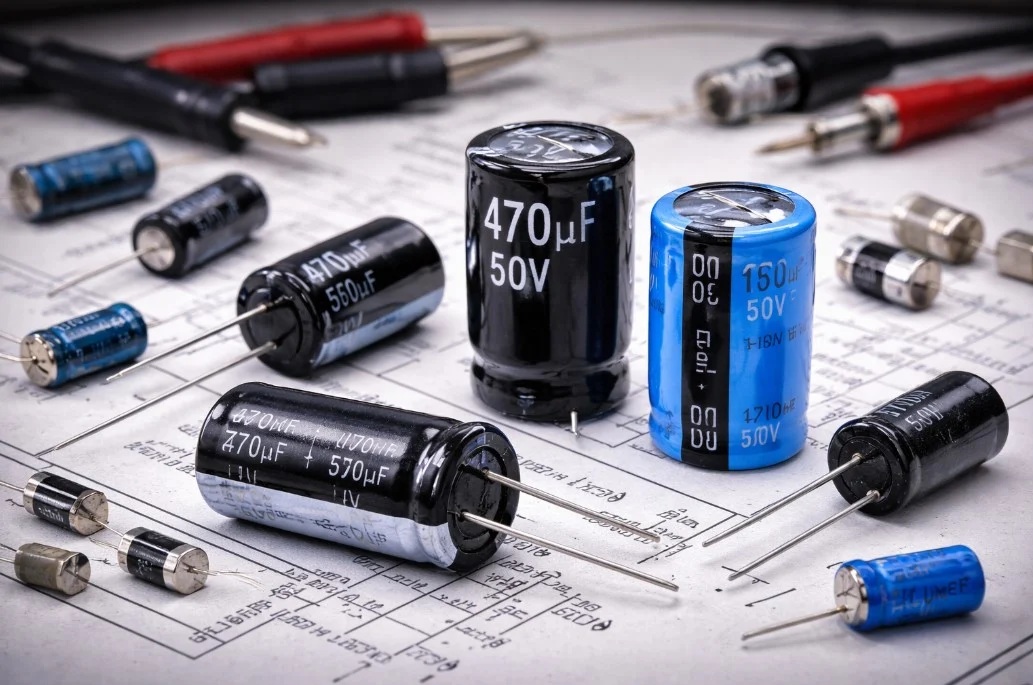

So identifizieren Sie die Polarität eines Elektrolytkondensators

Elektrolytkondensatoren sind polarisierte Teile, und wenn man sie umkehrt, steigt der Leckstrom tendenziell an, fördert die Erwärmung und lässt das Dielektrikum schneller altern, als ihm lieb ist.Wenn der Hülsenstreifen abgenutzt ist, der Leiterplatten-Siebdruck fehlt und die Leitungslänge keinen Hinweis bietet, lässt sich die Polarität immer noch ableiten, indem man beobachtet, wie sich die Leckage in zwei Richtungen verhält.Das Ziel besteht hier nicht darin, die Kapazität abzulesen.Das Ziel besteht darin, zu vergleichen, wie sich derselbe Kondensator unter einem kleinen Gleichstromreiz verhält, wenn das Messgerät im Widerstandsmodus (Ohm) verwendet wird, bei dem die Richtung das Ergebnis leise ändern kann.

Warum sich der Leckstrom mit der Richtung ändert

Was das Messgerät tatsächlich im Ohm-Modus macht

Im Widerstandsmodus erzeugt das Messgerät eine kleine interne Gleichspannung und interpretiert den resultierenden Strom als Widerstand.Bei einem Elektrolyten sieht die Abfolge normalerweise so aus: Beim Laden wird zunächst Strom gezogen, dann steigt der angezeigte Widerstand mit langsamerem Laden und schließlich pendelt sich die Anzeige auf einen Wert ein, der eher von Leckage als von Kapazität dominiert wird.

In diesem endgültigen Einschwingverhalten lebt das Signal.Wenn die Polarität in die tolerantere Richtung ausgerichtet ist, bleibt die Leckage normalerweise geringer und das Messgerät neigt dazu, in Richtung eines höheren scheinbaren Widerstands zu driften.Bei umgekehrter Polarität steigt der Leckstrom häufig an und scheint weniger stabil zu sein, so dass das Messgerät dazu neigt, bei einem niedrigeren scheinbaren Widerstand zu parken (oder langsam anzusteigen und nie so hoch zu werden).Es ist eine gewisse Erleichterung, wenn sich die beiden Richtungen sauber trennen;Es verwandelt ein Unbekanntes in etwas, auf das man reagieren kann.

Worauf Sie achten sollten

Eine Menge vermeidbarer Verwirrung entsteht dadurch, dass man auf den ersten Schwung starrt und ihn wie die Antwort behandelt.Die anfängliche Bewegung spiegelt hauptsächlich die Ladedynamik wider, die je nach Messgerätreichweite und Kondensatorwert variieren kann.Der wiederholbarere Vergleich ergibt sich aus dem posttransienten Verhalten nach einer konsistenten Wartezeit.

Fokuspunkte, die bei jedem Durchgang verfolgt werden sollen:

• Der Anstieg während des Übergangs (schnell vs. langsam)

• Die Stabilität gegen Ende (stetig vs. wandernd)

• Der eingeschwungene Wert nach der gleichen Wartezeit in beide Richtungen

Warum das auf einer Bank „gut genug“ hält

Dieser Ansatz beruht auf einer physikalischen Asymmetrie, die kaum wegzudenken ist: Die Oxidschicht in einem Elektrolyten wird in eine Richtung gebildet und verträgt diese Richtung im Allgemeinen besser unter Gleichstrombelastung.Selbst wenn das Teil alt ist, stimmt die Richtung, die unter der Gleichstromvorspannung des Messgeräts weniger Dauerstrom erzeugt, oft mit der beabsichtigten Polarität überein.Es genügt zwar nicht den Identifizierungsstandards in Laborqualität, aber es kann verhindern, dass eine Reparatur die emotionale Wendung nimmt, die niemand genießt, nämlich das Einschalten mit vertauschtem Kondensator und die anschließende Verfolgung nachgeschalteter Schäden.

Verwendung eines Multimeters im Widerstandsmodus

Wählen Sie einen Widerstandsbereich, der einen sichtbaren Ladevorgang anzeigt.Bei analogen Messgeräten ist dies oft R×100 oder R×1k;Wählen Sie auf einem DMM einen Ohm-Bereich aus, der nicht nur für das gesamte Beobachtungsfenster bei „OL“ liegt.

Aufbau und Sicherheitsgeländer

Messwerte im Stromkreis führen häufig in die Irre, da andere Komponenten die Anzeige des Messgeräts dominieren können. Daher ist das Entfernen des Kondensators aus dem Stromkreis in der Regel der sauberere Weg, wenn Sie damit umgehen können.Entladen Sie den Kondensator vor jeder Messung, nicht nur vor der ersten, denn durch Restladung wirkt Ihr zweiter Vergleich überzeugend, obwohl er falsch ist.Bei großen Kondensatoren ist eine Widerstandsentladung schonender;Bei kleinen Werten kann ein kontrollierter Kurzschluss akzeptabel sein, wenn Sie sicher sind, dass er sicher ist.

Versuchen Sie, sehr große Kondensatoren nicht wiederholt mit einem kleinen Messbereich zu belasten.Der anfängliche Anstieg kann einige Instrumente belasten und auch dazu führen, dass die Messwerte inkonsistent sind, was frustrierend ist, wenn Sie versuchen, subtile Unterschiede zu vergleichen.

Checkliste für die Vorbereitung:

• Entfernen Sie den Kondensator nach Möglichkeit aus dem Stromkreis.

• Entladung vor jedem Messzyklus.

• Verwenden Sie eine der Kondensatorgröße und dem Sicherheitskontext entsprechende Entlademethode.

• Beschränken Sie wiederholte „Schläge“ mit hohem Einschaltstrom auf große Kondensatoren.

Messreihenfolge: Zwei Richtungen, gleiches Timing, gleiche Geduld

Führen Sie den Test als paarweisen Vergleich aus.Sie sind nicht auf der Suche nach einer perfekten Zahl;Sie prüfen, welche Richtung unter den gleichen Bedingungen „komfortabler“ aussieht.

Die Zwei-Pass-Routine:

• Schließen Sie das schwarze Kabel an eine Klemme und das rote Kabel an die andere an.

• Beobachten Sie den Übergang hindurch;Zeichnen Sie dann das eingeschwungene Verhalten nach einer festen Wartezeit auf (üblicherweise 5–15 Sekunden, angepasst an Kapazität und Ansprechverhalten des Messgeräts).

• Erneut entladen, sodass der zweite Durchgang an derselben Grundlinie beginnt.

• Vertauschen Sie die Leitungen und wiederholen Sie den Vorgang mit der gleichen Wartezeit.

• Vergleichen Sie die ermittelten Ergebnisse;Die Richtung, in der der scheinbare Widerstand höher endet, entspricht typischerweise einer geringeren Leckage in dieser Ausrichtung.

Interpretation von höherem Widerstand und Richtungsverhalten

Verschiedene Messgeräte spannen die Komponente im Ohm-Modus unterschiedlich vor, und dadurch kann stillschweigend vertauscht werden, welches Kabel welcher internen Polaritätsannahme entspricht.Unter dem in diesem Verfahren angenommenen Verhalten des Messgeräts entspricht die Ausrichtung, die den höheren Endwiderstand ergibt, der schwarzen Leitung am Pluspol des Kondensators.

Bei der Polaritätsprüfung kommt es häufig zu Unsicherheiten.Eine einfache Möglichkeit, Fehler zu vermeiden, besteht darin, die Polarität einmal mit einem bekannt polarisierten Kondensator und dem genauen Messgerät und der für die Prüfung vorgesehenen Reichweite zu überprüfen.Diese kleine Prüfung hilft, wiederholte Fehler zu vermeiden, insbesondere beim Wechsel zwischen analogen Messgeräten, digitalen Messgeräten oder verschiedenen DMM-Modellen.

Anstatt sich auf eine abschließende Messung zu verlassen, werden häufig wiederholte Tests auf konsistente Ergebnisse und übereinstimmende Indikatoren überprüft.

Richtungshinweise zum Ansehen:

• Die bessere Richtung tendiert dazu, schneller zu steigen und höher zu sinken.

• Die schlechtere Richtung bleibt tendenziell tiefer, sieht lauter aus oder erscheint weniger stabil.

Wenn beide Richtungen fast gleich aussehen, widerstehen Sie der Versuchung, eine Schlussfolgerung zu erzwingen.Zu diesem Zeitpunkt ist der Kondensator möglicherweise nicht polarisiert, stark beschädigt, nicht an den ausgewählten Bereich angepasst oder wird immer noch durch verbleibende Schaltkreisverbindungen beeinflusst.

Häufige Fehlerfälle und irreführende Messwerte

Dies ist eine Vergleichsmethode, und Vergleiche schlagen fehl, wenn äußere Faktoren den Unterschied, den Sie erkennen möchten, zunichte machen.

Fehlermodi und Randfälle:

• Strompfade im Schaltkreis: Parallelwiderstände, Halbleiterverbindungen und Schienen können den Messwert dominieren und sogar die scheinbare Schlussfolgerung umkehren.

• Hohe Leckage aufgrund von Alter oder Beschädigung: In beiden Richtungen kann es zu einem schwachen und abnehmenden Kontrast kommen.

• Sehr kleine Kapazität: Der Übergang ist möglicherweise zu schnell, um beobachtet zu werden, wodurch der eingeschwungene Wert unscharf wird.

• Sehr große Kapazität: Der Übergang kann lang und der Einschaltstrom höher sein;Ihre Timing-Konsistenz ist wichtiger als Sie erwarten.

• Unpolare Elektrolyte: Für Wechselstrom ausgelegte/unpolare Typen weisen möglicherweise keinen starken Richtungsunterschied auf.

Gegenkontrollen vor dem Einschalten der Stromversorgung

Wenn Sie wissen, was der Kondensator in der Schaltung tut, nutzen Sie diesen Kontext als Plausibilitätsprüfung.Bei vielen Platzierungen von Stromversorgungsfiltern ist der Pluspol tendenziell dem Knoten mit höherem Gleichstrompotential zugewandt, während der Minuspol häufig zur Erde oder einer negativen Schiene zurückkehrt.Wenn Ihr Vergleich der Leckagerichtung und die DC-Topologie des Schaltkreises in die gleiche Richtung zeigen, fühlt sich die Entscheidung normalerweise viel weniger angespannt an.

Wenn sie anderer Meinung sind, machen Sie einen Gang zurück und sammeln Sie einen weiteren Datenpunkt, anstatt aus Ungeduld weiterzumachen.Weitere Möglichkeiten zur Überprüfung umfassen: Lesen des Schaltplans (falls verfügbar), Verfolgen des Kupferleiters auf bekannten Schienen oder Verwenden einer kontrollierten Niederspannungs-Tischversorgung mit Strombegrenzung, um das Verhalten zu beobachten, ohne sich auf die volle Betriebsbelastung festzulegen.

Optionen zur Überprüfung vor der Stromversorgung:

• Schematische Bestätigung

• Platinenverfolgungs-/Topologieprüfung

• Niederspannungs-Versorgungstest mit Strombegrenzung

Ein zuverlässigerer Arbeitsablauf kombiniert zwei Dinge: einen Richtungsleckagevergleich und mindestens eine unabhängige Bestätigung.Isoliert durchgeführte Messungen können durch Messgerätdesign, Restladung, Bereichswahl oder versteckte Schaltkreispfade getäuscht werden.Eine kurze Routine, Entladung, Messung beider Richtungen mit konsistentem Timing und anschließende Validierung anhand der Schaltungstopologie, erhöht zwar die Zeit, verhindert jedoch tendenziell die Art von umgekehrtem Installationsfehler, der aus einer einfachen Reparatur eine längere, teurere Kette von Folgefehlern macht.

Fazit

Elektrolytkondensatoren bleiben in Stromversorgungen, analogen Systemen, Audioschaltungen und Energiespeicheranwendungen unverzichtbar, da sie praktische Probleme mit der Massenkapazität und der Filterung lösen, die viele andere Kondensatortypen nicht so wirtschaftlich lösen können.Ihre tatsächliche Leistung hängt nicht nur vom Kapazitätswert ab, sondern auch vom ESR, der Handhabung von Welligkeitsströmen, den thermischen Bedingungen, der Spannungsreduzierung und der langfristigen chemischen Stabilität.Aluminium-Elektrolyte dominieren nach wie vor die Rolle von Hochleistungskondensatoren und Leistungsfiltern, während Tantal-Kondensatoren eine kompakte Größe und ein stabiles elektrisches Verhalten bieten, wenn die Überspannungsbedingungen sorgfältig kontrolliert werden.Moderne Designs kombinieren zunehmend Elektrolyte mit Keramikkondensatoren, um das Impedanzverhalten über breitere Frequenzbereiche auszugleichen und die Gesamtstabilität der Stromschiene zu verbessern.

Häufig gestellte Fragen [FAQ]

1. Warum fallen Elektrolytkondensatoren häufig aufgrund thermischer Belastung aus und nicht aufgrund eines einfachen Kapazitätsverlusts?

Der durch den ESR fließende Welligkeitsstrom erzeugt interne Wärme im Kondensator.Mit steigender Temperatur beschleunigen sich die Elektrolytverdunstung und die chemische Alterung, was den ESR weiter erhöht und zu noch mehr Erwärmung führt.Dieser Verdichtungszyklus wird oft zum wirklich lebensbeschränkenden Mechanismus in Netzteilen, insbesondere in warmen Gehäusen mit schlechter Luftzirkulation.

2. Warum wird ESR sowohl als nützliche Eigenschaft als auch als Designbeschränkung in Stromkreisen angesehen?

ESR erzeugt Leistungsverlust und Wärme, kann aber auch eine Dämpfung bewirken, die einige Regelkreise des Reglers stabilisiert.Ein sehr niedriger ESR kann die Welligkeit verringern, kann jedoch manchmal zu Schwingungen führen, wenn die Reglerkompensation einen bestimmten ESR-Bereich erwartet.Aus diesem Grund wird ESR häufig als kontrollierter Designparameter und nicht einfach als Fehler betrachtet, den es um jeden Preis zu minimieren gilt.

3. Warum werden auf Stromschienen häufig Elektrolytkondensatoren mit Keramikkondensatoren kombiniert?

Elektrolyte kommen mit der Massenspeicherung von Energie und langsameren Lastwechseln gut zurecht, während Keramiken viel schneller auf hochfrequente Schaltgeräusche und starke Stromspitzen reagieren.Durch die Kombination beider entsteht ein breiterer Frequenzgang bei niedriger Impedanz, wodurch die Übergangsstabilität verbessert und Schienengeräusche effektiver reduziert werden, als wenn man sich nur auf einen Kondensatortyp allein verlässt.

4. Wie beeinflusst der Welligkeitsstrom direkt die Lebensdauer des Elektrolytkondensators?

Welligkeitsstrom erzeugt interne Erwärmung durch ESR-Verluste.Wenn die Innentemperatur steigt, beschleunigt sich die Verschlechterung des Elektrolyten, was zu einer Kapazitätsdrift und einem mit der Zeit steigenden ESR führt.Auch wenn die Spannungswerte sicher erscheinen, kann ein übermäßiger Rippelstrom die Lebensdauer erheblich verkürzen, wenn die thermischen Bedingungen schlecht kontrolliert werden.

5. Warum erfordern Tantal-Kondensatoren ein strengeres Überspannungs- und Einschaltstrom-Management als Aluminium-Elektrolytkondensatoren?

Tantalkondensatoren reagieren empfindlicher auf Stoßströme und Anlaufstress.Plötzliche Ladevorgänge, Hot-Plug-Vorgänge oder eine Überschreitung der Stromversorgung können einen lokalen dielektrischen Durchschlag auslösen, der zu einem katastrophalen Ausfall führen kann.Entwickler reduzieren dieses Risiko häufig durch Sanftanlaufschaltungen, Serienwiderstände, kontrollierte Rampenraten und konservative Spannungsreduzierung.

6. Warum können sich Elektrolytkondensatoren nach längerer Lagerung anders verhalten?

Die dielektrische Oxidschicht im Inneren von Elektrolytkondensatoren kann sich langsam zersetzen, wenn sie über einen längeren Zeitraum ohne Spannung gelagert wird.Wenn plötzlich wieder Strom angelegt wird, kann der Leckstrom zunächst ansteigen, da das Dielektrikum eine teilweise Reformierung erfordert.Ein kontrollierter Spannungsanstieg mit Strombegrenzung trägt oft dazu bei, einen stabileren Betrieb wiederherzustellen und gleichzeitig die Anlaufbelastung zu reduzieren.
