DIAC erklärt, Funktionsprinzip, Eigenschaften und Anwendungen

Ein DIAC ist ein bidirektionales Halbleiterbauelement, das hauptsächlich zur Triggerung und Phasensteuerung in Wechselstromkreisen verwendet wird.Im Gegensatz zu gewöhnlichen Dioden, die nur in eine Richtung leiten, schaltet ein DIAC symmetrisch in beide Richtungen, sobald seine Kippspannung erreicht ist.In diesem Artikel werden die Funktionsprinzipien, die interne Struktur, das Betriebsverhalten und die praktischen Anwendungen von DIACs erläutert, einschließlich ihrer Verwendung bei der TRIAC-Triggerung, Dimmerschaltungen, Motorgeschwindigkeitssteuerung, Impulserzeugung und Leistungsregelungssystemen.

Katalog

Erkundung der DIAC-Funktionalität und -Anwendungen

Ein DIAC (Diode für Wechselstrom) verfügt über einzigartige Eigenschaften als bidirektionaler Halbleiterschalter und bietet Vollwellenleitungsfähigkeiten in Wechselstromkreisen.Im Gegensatz zu typischen Dioden, die auf einen unidirektionalen Stromfluss beschränkt sind, arbeiten DIACs dynamisch und beginnen erst dann mit der Leitung, wenn ein bestimmter Spannungsschwellenwert, die sogenannte Kippspannung, erreicht ist.Wichtig ist, dass dieses Verhalten unabhängig von der Polarität ist, was DIACs zu symmetrischen Triggerdioden macht.Ihre Fähigkeit, sowohl über positive als auch negative AC-Wellenformzyklen hinweg symmetrisch zu funktionieren, sorgt für Betriebskonsistenz und positioniert sie als zentrale Komponenten in Anwendungen, die einen ausgeglichenen Stromfluss und eine präzise Regelung erfordern.

Grundlegende Eigenschaften und betriebliche Erkenntnisse von DIACs

Das charakteristische Merkmal eines DIAC ist seine symmetrische Leitung, sobald die Kippspannung überschritten wird.Durch diese Funktionalität:

• Eine polaritätsspezifische Ausrichtung während des Schaltungsentwurfs wird unnötig, was die Komplexität des Entwurfs verringert.

• Im ausgeschalteten Zustand verhält sich der DIAC wie ein offener Stromkreis, bis die Aktivierungsbedingungen erfüllt sind, wodurch die Kontrolle über die Aktivierungsparameter verbessert wird.

• Nach der Aktivierung minimiert der Übergang in einen leitenden Zustand den Spannungsabfall und fördert so einen stabilen Stromfluss in Wechselstromkreisen.

Dieser scharfe Übergang von Zuständen mit hohem Widerstand zu Zuständen mit niedrigem Widerstand, der in den Spannungs-Strom-Kennlinien von DIACs beobachtet wird, treibt ihre Wirksamkeit als Auslöser für nachfolgende Komponenten wie TRIACs voran.Solche Eigenschaften tragen zum optimierten Design von Schaltkreisen bei, die einen stabilen Betrieb und präzise Übergänge erfordern.

Die intrinsischen Grenzen der DIAC-Steuerung

Als „unkontrollierbare Schalter“ eingestufte DIACs funktionieren ohne externe Manipulation und verlassen sich ausschließlich auf die Schaltkreisbedingungen, um eine Aktivierung zu erreichen.Zu den wichtigsten Merkmalen gehören:

• Die Aktivierung hängt ausschließlich davon ab, dass die Spannung des Stromkreises den Kipppunkt erreicht, sodass keine externe Auslösung erforderlich ist.

• Einfachere Designanforderungen im Vergleich zu gesteuerten Schaltern wie SCRs oder TRIACs, obwohl diese Einfachheit eine sorgfältige Schaltungsabstimmung erfordert, um einen zuverlässigen Betrieb sicherzustellen.

Ihre betriebliche Unabhängigkeit schränkt die Steuerungsflexibilität ein, unterstreicht jedoch ihren Wert in einfachen und robusten Designs.

Praktische Erkenntnisse aus der Feldnutzung

In praktischen Anwendungen haben sich DIACs als unverzichtbare Komponenten etabliert, weil:

• Zuverlässige Leistung durch bilaterale Triggerfähigkeiten, insbesondere in Kombination mit TRIACs zur Synchronisierung mit AC-Wellenformen in Dimmerschaltungen.

• Strategische Anpassungen, die Fertigungstoleranzen bei den Kippspannungen nutzen, um das Schaltkreisverhalten für spezifische Anforderungen zu optimieren, und die eine Mischung aus praktischem Ingenieurswissen und theoretischen Prinzipien veranschaulichen.

• Verbesserte Energieeffizienz und Langlebigkeit der Komponenten aufgrund ihrer inhärenten Einfachheit und Widerstandsfähigkeit gegenüber betrieblichem Verschleiß.

Feldbeobachtungen verdeutlichen immer wieder, wie die bewusste Implementierung von DIACs die Widerstandsfähigkeit von Schaltkreisen erhöht und gleichzeitig innovative Designkonstrukte fördert..

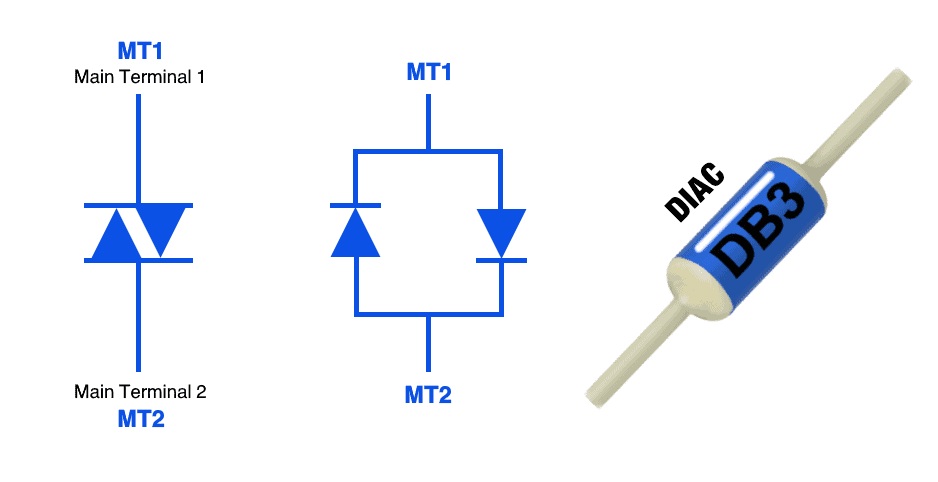

DIAC-Symbol und funktionale Darstellung

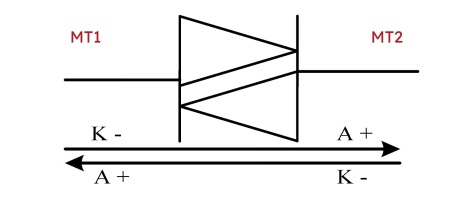

Das DIAC-Symbol wird visuell durch zwei in entgegengesetzte Richtungen zeigende Pfeile dargestellt, die von parallelen geraden Linien umgeben sind.Diese Darstellung vermittelt konkret die umgekehrt parallele Anordnung zweier Dioden, die das strukturelle Wesen des DIAC bildet.Das Design verkörpert das Funktionsprinzip, das es dem DIAC ermöglicht, Strom symmetrisch in beide Richtungen zu leiten, sobald seine Triggerspannung erreicht ist.Das Gerät verfügt über zwei leitende Anschlüsse, die als Hauptanschluss 1 (MT1) und Hauptanschluss 2 (MT2) bezeichnet werden.Diese Anschlüsse dienen als Verbindungen, über die während der Betriebsphasen elektrische Energie fließt, was die bidirektionale Natur der Komponente unterstreicht.

Funktionale Implikationen der symmetrischen Architektur des DIAC

Das symmetrische Design des DIAC-Symbols spiegelt seine Hauptfunktion wider: gleiche Leitung sowohl in Vorwärts- als auch in Rückwärtspolarität.Beim Einsatz in Wechselstromsystemen (AC) unterstützt dieses einheitliche Strukturdesign eine ausgeglichene elektrische Leistung auch unter wechselnden Spannungsbedingungen.Die durch den DIAC ermöglichte gleichmäßige Leitfähigkeit gewährleistet einen stabilen Betrieb in Anwendungen, die gleichzeitige Schaltfunktionen erfordern.In der Praxis wird diese Qualität besonders für Schaltungen wie Phasenanschnittregler geschätzt, bei denen die Schaltgenauigkeit in beide Richtungen einen direkten Einfluss auf die Betriebssicherheit hat.

Vorteile der umgekehrt parallelen Konfiguration

Die umgekehrt parallele Struktur des DIAC bietet deutliche Vorteile in Szenarien, die einen ununterbrochenen bidirektionalen Stromfluss und Stabilität erfordern.In technischen Systemen verhindert dieses Design Probleme wie Spannungsunterschiede, minimiert so Geräusche und sorgt für eine gleichmäßigere Leistung.Diese Qualität wird häufig in Anwendungen eingesetzt, die eine präzise Steuerung erfordern, wie z. B. Dimmmechanismen in Beleuchtungssystemen, die Regelung der Motorgeschwindigkeit und die Verwaltung temperaturempfindlicher Geräte.Sein Beitrag zu sanften Übergängen im elektrischen Verhalten ist für die Qualität und Leistung solcher Designs von entscheidender Bedeutung.

DIAC-Funktionalität im Schaltungsdesign

Der DIAC hat sich aufgrund seiner zuverlässigen Reaktion auf Spannungsschwankungen als Hauptelement in zündbasierten Auslöseschaltungen etabliert.Elektrodesigner nutzen sein symmetrisches Verhalten, um bei Schaltaktivitäten fließende Übergänge vom Ruhezustand in den aktiven Zustand zu erreichen.Diese Eigenschaft erhöht die Energieeffizienz und macht den DIAC zur bevorzugten Wahl für kompakte Elektronikgeräte, die eine hohe Zuverlässigkeit ihrer Steuerungssysteme erfordern.Die Fähigkeit des DIAC, harmonische Verzerrungen zu mildern und gleichzeitig die Temperaturstabilität aufrechtzuerhalten, hat seine Integration in innovative Ansätze in der Leistungselektronik ermöglicht und sowohl Effizienz als auch längere Betriebssicherheit gewährleistet.

Verständnis des DIAC-Aktivierungsverhaltens

Der DIAC zeichnet sich durch ein passives Element aus, das unabhängig von der Polarität bis zum Überschreiten der Spannungsschwellen inaktiv bleibt.Diese Eigenschaft bietet einen vorhersehbaren und zuverlässigen Mechanismus für die automatische Umschaltung.Diese Funktion wird verwendet, um präzise Steuerfunktionen in Schaltkreisentwürfen hinzuzufügen und erweiterte Operationen zu unterstützen.Das Verständnis seines Schaltverhaltens ermöglicht den Einsatz in Anwendungen, die eine symmetrische Leitung und zuverlässiges Schalten erfordern.

Reflektierende Einblicke in die Rolle von DIAC bei der Entwicklung von Schaltkreisen

Das Design und der symmetrische Betrieb des DIAC dienen weiterhin als praktische Lösung für eine effektive bidirektionale Stromregelung.Seine geradlinige und dennoch wirkungsvolle Struktur kombiniert Zuverlässigkeit mit einfacher Anwendung und macht es so sehr anpassbar an die unterschiedlichsten elektrischen Anforderungen.Während sich elektronische Systeme weiterentwickeln und Innovationen die Schaltungskomplexität vorantreiben, bleibt der DIAC eine unschätzbar wertvolle Komponente, die Funktionalität und Präzision nahtlos verbindet.Seine Fähigkeit, einen ausgewogenen Betrieb aufrechtzuerhalten, macht ihn zu einem relevanten Werkzeug nicht nur in traditionellen Anwendungen, sondern auch in zukunftsweisenden Systemen, die ein optimales Energiemanagement und -steuerung erfordern.

DIAC-interne Strukturdesigns

DIACs sind in zwei Strukturkonfigurationen erhältlich: Dreischicht- und Fünfschicht-Designs.Die Bedeutung dreischichtiger DIACs ist häufig auf ihre konsistenten Leistungsmerkmale, den ausgewogenen Betrieb über Wechselstromzyklen und die vorhersehbare Durchbruchspannung von etwa 30 Volt zurückzuführen.Diese Funktionen ergänzen Anwendungen, die häufiges Schalten und Auslösen in elektronischen Systemen erfordern, in denen Stabilität und Zuverlässigkeit für die Betriebseffizienz von unschätzbarem Wert sind.

Dreischichtige DIACs

Die dreischichtige DIAC-Konfiguration nutzt eine PNPN-Struktur, die eine effektive Stromleitung ermöglicht und eine präzise Spannungssteuerung ermöglicht.Durch symmetrische elektrische Eigenschaften über beide Spannungspolaritäten hinweg gewährleistet dieses Design einen konsistenten Betrieb und bietet ein vorhersehbares Kippverhalten auch bei wechselnden Lastbedingungen.

Zum Beispiel:

• Bei Lampendimmern sorgt diese effektive Spannungsansteuerung für eine gleichmäßige Modulation der Lichtintensität.

• Motordrehzahlregler profitieren von der präzisen Handhabung des Wechselstroms ohne mechanische oder elektrische Störungen.

• AC-Schaltkreise nutzen das einheitliche Verhalten für eine fehlerfreie Modulation, vereinfachen das Elektronikdesign und verbessern die Betriebsstabilität.

Solche Anwendungen unterstreichen den Wert der Integration dreischichtiger DIACs für die Optimierung von Präzision und Energieeffizienz.Die einheitlichen elektrischen Eigenschaften des dreischichtigen DIAC tragen dazu bei, die mit inkonsistentem Schalten verbundenen Risiken zu verringern und eine nahtlose Leistung in komplexen elektronischen Schaltkreisen zu unterstützen.

Fünfschichtige DIACs

Fünfschichtige DIACs verwenden eine Architektur, die auf zwei parallelen PNPN-Strukturen basiert, die zusammenarbeiten, um den Stromfluss zu regulieren.Diese einzigartige Anordnung bietet Flexibilität im Spannungs-Strom-Verhalten und ist auf spezifische Anwendungen zugeschnitten, die eine Empfindlichkeit gegenüber nuancierten Spannungsübergängen erfordern.Betriebsanpassungen, die sich aus der erweiterten Schichtstruktur ergeben, bilden die Grundlage für spezielle Anwendungsfälle, bei denen herkömmliche Designs möglicherweise nicht ausreichen.

Zum Beispiel:

• Experimentelle Schaltkreise könnten fünfschichtige DIACs enthalten, um neue Methoden der Spannungssteuerung zu erforschen.

• Nischentechnologien können von der Empfindlichkeit der Variante gegenüber Übergangsspannungsänderungen profitieren und sich an unkonventionelle elektrische Parameter anpassen.

Während die fünfschichtige Version dieselben symmetrischen Spannungseigenschaften wie dreischichtige DIACs aufweist, unterscheidet sie sich in der Ladungsträgermechanik innerhalb der Schichten, was neuartige Ansätze zur Verbesserung der Schaltungsleistung ermöglicht.Dieses Design passt häufig zu forschungsorientierten oder hochspezialisierten Anwendungen und ist daher sowohl eine ergänzende als auch explorative Option im Bereich der DIAC-Entwicklung.

Designauswahl

Die geeignete Auswahl der DIAC-Struktur hängt von einem Gleichgewicht zwischen betrieblicher Vorhersehbarkeit, Anpassungsfähigkeit und wirtschaftlicher Machbarkeit ab.Dreischichtige DIACs werden oft wegen ihres zuverlässigen Betriebs, der einfachen Integration in Standardelektronik und der stabilen Leistung in verschiedenen Anwendungen bevorzugt.

Im Gegensatz dazu eignen sich fünfschichtige DIACs für innovative Designs und experimentelle Rahmenbedingungen, die eine erhöhte Steuerungsempfindlichkeit erfordern.Zum Beispiel:

• Unterhaltungselektronik bevorzugt in der Regel das unkomplizierte und dennoch robuste dreischichtige Design für eine effiziente AC-Modulation.

• In der Entwicklung befindliche fortschrittliche Systeme könnten die komplexe Dynamik der fünfschichtigen Struktur untersuchen, um atypische elektrische Reaktionen zu erzielen.

Das Verständnis der nuancierten Unterschiede zwischen diesen Konfigurationen ermöglicht es, fundierte Entscheidungen zu treffen und die Implementierung an den individuellen Anforderungen der beabsichtigten Anwendung auszurichten.Durch die Berücksichtigung des Zusammenspiels von Funktionalität, Praktikabilität und Innovation wird die DIAC-Auswahl so angepasst, dass sie sowohl etablierte als auch zukunftsweisende Technologien ergänzt.

Betriebseigenschaften und Verhalten von DIACs

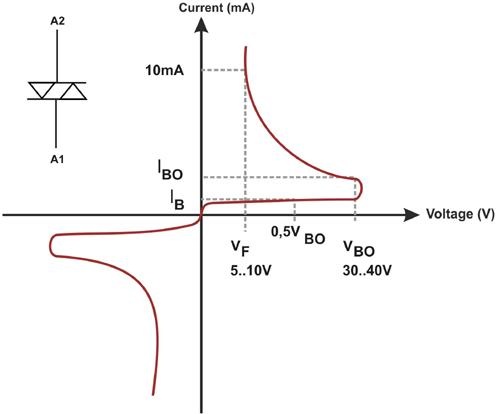

DIACs funktionieren mit einer ausgeprägten Betriebsdynamik, die durch ihre nichtlinearen Leitungseigenschaften definiert wird und zur Steuerung der elektrischen Energie in speziellen Anwendungen verwendet wird.Diese Komponenten befinden sich zunächst in einem nichtleitenden Zustand und gehen erst dann in den Leitungsmodus über, wenn die angelegte Spannung eine vorgegebene Durchbruchspannung (VBO) überschreitet, die typischerweise zwischen 25 V und 48 V liegt.Sobald dieser Schwellenwert überschritten wird, ermöglichen DIACs einen symmetrischen Stromfluss und verarbeiten Wechselstromwellenformen mit gleicher Leistung in beiden Polaritäten.Diese symmetrische Leitung ergibt sich aus ihrer inneren Struktur, die sich in ihren einzigartigen Spannungs-Strom-Eigenschaften zeigt.

Kippspannung und ihr Verhalten

Die Durchbruchspannung (VBO) eines DIAC stellt den spezifischen Punkt dar, an dem die Leitung beginnt.Diese Eigenschaft ist von entscheidender Bedeutung bei Systemen, die für den Betrieb vordefinierte Spannungspegel erfordern, wie z. B. Lichtdimmerschalter oder Motorsteuerungen.DIACs wurden gezielt mit einem engen VBO-Bereich entwickelt, um für verschiedene Anwendungen geeignet zu sein und gleichzeitig eine präzise Funktionalität beizubehalten.Diese Eigenschaft wird unter realen Betriebsbedingungen getestet, um zu bestätigen, dass die DIAC-Schaltspannung den Schaltungsanforderungen entspricht und eine zuverlässige Leistung innerhalb der Designgrenzen aufrechterhält.

Symmetrischer Betrieb und Designeffizienz

Ein herausragendes Merkmal von DIACs ist ihre symmetrische Leitungsfähigkeit, die es ihnen ermöglicht, sowohl während der positiven als auch der negativen Hälfte einer Wechselstromwellenform effektiv zu arbeiten.Dieser bidirektionale Betrieb rationalisiert Schaltungsdesigns und macht separate Komponenten zur Verwaltung entgegengesetzter Polaritäten überflüssig.Anwendungen wie Phasensteuerungssysteme, die üblicherweise zur Anpassung der Lüftergeschwindigkeit oder zur Steuerung industrieller Heizsysteme verwendet werden, sind für eine unterbrechungsfreie Funktionalität stark auf diese Symmetrie angewiesen.Die Betrachtung der Spannungs-Strom-Kurve zeigt ein charakteristisches „Z“-Muster, das das konsistente und nichtlineare Betriebsverhalten des DIAC über alle Wechselstromzyklen hinweg zeigt.

Nichtlineare Spannungs-Strom-Reaktion

Die nichtlineare Spannungs-Strom-Beziehung von DIACs spielt bei ihren Anwendungen zur Leistungsregelung eine wichtige Rolle.Im Gegensatz zu Bauteilen mit linearen Eigenschaften, bei denen der Strom stetig mit der Spannung ansteigt, erfolgt bei einem DIAC ein plötzlicher Übergang über seine Kippspannung hinaus, wodurch sichergestellt wird, dass die Leitung nur bei ausreichend hohen Spannungspegeln erfolgt.Dieses kontrollierte Verhalten verhindert eine versehentliche Aktivierung in Schaltkreisen.In Zündschaltkreisen für siliziumgesteuerte Gleichrichter (SCRs) wird eine präzise Zeitsteuerung verwendet, um die Leitung zum erforderlichen Zeitpunkt zu steuern.Das Verständnis dieses nichtlinearen Verhaltens trägt dazu bei, die Genauigkeit und den Betrieb der Schaltung zu verbessern.

Thermische und betriebliche Überlegungen

Beim Entwurf von Schaltkreisen mit DIACs muss sorgfältig auf deren thermische Empfindlichkeit und Wechselwirkung mit benachbarten Komponenten geachtet werden.Temperaturschwankungen können die Kippspannung geringfügig verändern, sodass für eine dauerhafte Leistung eine strategische Platzierung und Isolierung erforderlich ist.Darüber hinaus muss die Haltestromschwelle (IH) eingehalten werden, um ein vorzeitiges Ende der Leitung zu verhindern.Schaltungsdesigns umfassen Stabilisierungsmethoden und unterstützende Komponenten, um einen konsistenten Betrieb unter sich ändernden Bedingungen aufrechtzuerhalten.

Die DIAC-Betriebseigenschaften unterstützen sowohl herkömmliche Leistungssteuerungssysteme als auch neuere Präzisionssteuerungsanwendungen.Symmetrische Leitung und nichtlineare Reaktion sorgen für einen flexiblen und zuverlässigen Schaltungsbetrieb.Das Verständnis dieser Eigenschaften trägt dazu bei, die Leistung in Anwendungen zu verbessern, die von Haushaltselektronik bis hin zu Industriegeräten reichen.Der flexible Betrieb unterstützt auch den Einsatz bei neuen Schaltungsdesigns und Weiterentwicklungen in der Elektrotechnik.

Anwendungen von DIACs in der Leistungselektronik

DIACs erfüllen verschiedene Rollen in Leistungselektroniksystemen, indem sie als wesentliche Komponenten in Trigger-, Steuer- und Zeitschaltkreisen fungieren.Aufgrund ihrer Fähigkeit, unter Wechselstromzyklen ohne Vorspannung abwechselnd zu leiten, eignen sich DIACs ideal für eine Vielzahl praktischer Anwendungen.

Synergie mit TRIAC-Schaltsystemen

DIACs verbessern den Betrieb von TRIACs und schaffen einen nahtlosen Ansatz für die Wechselstromschaltung in Geräten wie Motorsteuerungen, Heizsystemen und Dimmern.

• Sie stabilisieren die TRIAC-Aktivierung sowohl über positive als auch negative Phasen von Wechselstromzyklen und gewährleisten so eine zuverlässige Leistung.

• In praktischen Konfigurationen werden DIACs üblicherweise in Reihe mit TRIAC-Gate-Schaltkreisen geschaltet, was ein phasengesteuertes Gating ermöglicht.

• Einstellbare Timing-Mechanismen, die mithilfe von Widerständen oder Kondensatoren erreicht werden, helfen bei der präzisen Modulation der Leistungsabgabe.

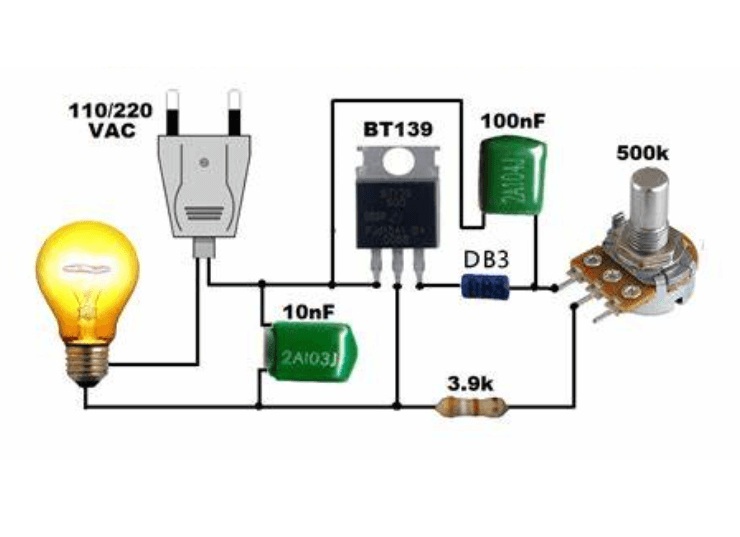

Nehmen wir zum Beispiel Lichtdimmersysteme, bei denen DIACs eine Schlüsselrolle spielen, indem sie den Spannungsaufbau des Kondensators bis zum Erreichen des Kipppunkts des DIAC steuern und so einen reibungslosen, konsistenten Betrieb auslösen.Solche Verbesserungen haben DIACs zu einem Eckpfeiler bei der Entwicklung reaktionsschneller und innovativer Smart-Home-Technologien gemacht.

Präzision bei Lichtdimmanwendungen

DIACs zeichnen sich in Dimmschaltungen aufgrund ihrer Anpassungsfähigkeit bei der Spannungsmodulation aus und ermöglichen eine konstante Kontrolle der Beleuchtungsstärken.

• Sie sorgen für fließende und flimmerfreie Übergänge, selbst wenn die Helligkeit im Laufe der Zeit oder bei unterschiedlichen Lasten schwankt.

• Die Kombination von DIACs mit fortschrittlicher Elektronik verbessert die Energieeffizienz und sorgt gleichzeitig dafür, dass die Beleuchtungssysteme stabil und reaktionsfähig bleiben.

Ihre Integration in moderne Wohn- und Gewerbeumgebungen spiegelt die wachsende Nachfrage nach benutzerfreundlichen Systemen wider, die den Umgebungskomfort und die Zuverlässigkeit unter sich ändernden Bedingungen aufrechterhalten.

Zuverlässiger Betrieb in Leuchtstofflampenstartern

In Zündkreisen für Leuchtstofflampen ermöglichen DIACs die gleichmäßige Spannungsentladung, die zum Einleiten des Lampenbetriebs erforderlich ist.

• Ihre symmetrische Leitung gewährleistet vorhersagbare Spannungsdurchbruchpegel, selbst bei wiederholten Zyklen.

• Typische Implementierungen umfassen die Verwaltung von Vorheiz- und Zeitsteuerungskomponenten, die eine optimale Zündleistung gewährleisten.

Solche Fortschritte haben praktische Vorteile bei der energieeffizienten Aufrüstung herkömmlicher Beleuchtungsanlagen gezeigt und dazu beigetragen, die Lebensdauer der Lampen zu verlängern und gleichzeitig die langfristigen Wartungskosten zu senken.

Kernfunktionalität in Pulssteuerungssystemen

DIACs sorgen für Stabilität bei der Erzeugung von Zeitimpulsen und eignen sich daher für verschiedene synchronisierte Anwendungen wie Verzögerungsschaltungen oder Oszillatoren.

• Ihre Rolle in Oszillationssystemen sorgt für synchronisiertes Timing, das für die reibungslose Interaktion zwischen Komponenten entscheidend ist.

• Diese Eigenschaften werden in Steuerkreisen für industrielle Automatisierungssysteme verwendet.

Diese zuverlässigen Timing-Funktionen zeigen die Bedeutung von DIACs in hochpräzisen Systemen und unterstreichen ihre Fähigkeit, die Gesamtleistung und Betriebseffizienz zu verbessern.

Optimierte Spannungs-Frequenz-Umwandlungen

DIACs tragen wesentlich zu Systemen bei, die Eingangsspannungsschwankungen in proportionale Frequenzausgänge umwandeln.

• Ihre Einbindung in Schwingkreise unterstützt Sensorschnittstellen und dynamische Messanwendungen.

• Die Integration in Designs wie Umgebungsüberwachungseinrichtungen unterstreicht ihre Fähigkeit, trotz schwankender Eingaben genaue Messwerte aufrechtzuerhalten.

Über die Messung hinaus sind DIAC-basierte Wandler ein Beispiel für adaptive Technologien, insbesondere in Rückkopplungssystemen, bei denen Stabilität unter wechselnden Bedingungen dauerhafte Betriebspräzision gewährleistet.

Erweitern Sie Ihre Möglichkeiten mit DIAC-Innovationen

Die DIAC-Technologie bietet mit ihrer symmetrischen Leitung und ihren zuverlässigen Auslöseeigenschaften eine umfassende Vielseitigkeit in Leistungs- und Signalelektroniksystemen.

• Verbesserungen bei DIAC-Materialien und kompakten Designs bergen das Potenzial für eine höhere Effizienz in erneuerbaren Energiesystemen, IoT-Schnittstellen und automatisierten Geräten.

• Zukünftige Fortschritte, einschließlich ihrer Integration mit Halbleitermaterialien der nächsten Generation wie SiC und GaN, könnten zu beispiellosen Verbesserungen in Funktion und Design führen.

Die wachsende Bedeutung von DIACs zeigt ihre Fähigkeit, sich an sich ändernde Anforderungen anzupassen, von miniaturisierten Schaltkreisen bis hin zu leistungsstarken Energielösungen, und sichert so ihre weitere Rolle bei der Entwicklung modernster Technologien.

Optimale Auswahl von DIACs für praktische Anwendungen

DIACs dienen als entscheidende Komponenten bei der Aktivierung von TRIACs und SCRs und bilden die Grundlage moderner Leistungssteuerungssysteme.Unter den bemerkenswerten DIAC-Typen sind Modelle wie DB3, DB4 und SMDB3 für ihre konstante Leistung und Anpassungsfähigkeit an verschiedene Anwendungen bekannt.In den folgenden Abschnitten werden ihre Eigenschaften, Anwendungsfälle und Überlegungen für praktische Implementierungen untersucht.

DB3 und SMDB3

Die Modelle DB3 und SMDB3 zeichnen sich durch stabile Kippspannungen aus, die typischerweise bei 32 V liegen, mit einem Betriebsbereich von 28 V bis 36 V.Diese DIACs werden häufig in Szenarien eingesetzt, die zuverlässige und vorhersehbare Auslösemechanismen erfordern.Ihr inhärentes Design fördert die Effizienz in einer Reihe von Anwendungen.

• Sanfte Intensitätssteuerung in Dimmkreisen

In Lichtdimmsystemen werden DB3 und SMDB3 verwendet, um eine präzise TRIAC-Triggerung zu ermöglichen und nahtlose Übergänge bei der Helligkeitssteuerung zu ermöglichen.Diese DIACs sind tolerant gegenüber Spannungs- und Stromschwankungen, was eine Haltbarkeit unter wechselnden Bedingungen gewährleistet.Ergänzende Maßnahmen, wie die Installation von Kühlkörpern auf TRIACs, tragen dazu bei, thermische Belastungen zu verringern und so die Lebensdauer des Systems zu verlängern.

• Geschwindigkeitsregelung in Motorsteuerungssystemen

Der Einsatz von DB3 und SMDB3 in Motorsteuerkreisen, einschließlich solcher in HLK-Anlagen oder Haushaltsgeräten, gewährleistet eine stabile Regelung der Motorgeschwindigkeiten.Ihr zuverlässiges Auslöseverhalten fördert die Betriebseffizienz auch bei schwankenden Lasten.Das Hinzufügen von Rauschfiltern zu diesen Schaltkreisen kann den DIAC vor möglichen elektrischen Störungen schützen und so die Betriebsgenauigkeit und Lebensdauer erhöhen.

• Zuverlässige Aktivierung in Lampenvorschaltgeräten

Kompaktleuchtstofflampen und LED-Beleuchtungssysteme profitieren von der Verwendung von DB3 und SMDB3 in Vorschaltkreisen, um eine gleichmäßige Schalteraktivierung zu gewährleisten, was zu einer gleichmäßigen Beleuchtung führt.Der Entwurf dieser Schaltkreise mit geeigneter Isolierung schützt vor Kurzschlüssen, optimiert die Lebensdauer des DIAC und fördert so eine zuverlässige Langzeitfunktionalität.

DB4

Das DB4-Modell zeichnet sich durch seine höhere Kippspannung aus, die typischerweise 40 V beträgt und einen Bereich von 35 V bis 45 V abdeckt.Diese erhöhte Spannungskapazität ermöglicht eine hervorragende Leistung bei Anwendungen, die erhöhte elektrische Schwellenwerte erfordern.

• Schaltung für erhöhte Spannungsschwellen

In Stromversorgungssystemen, die eine höhere Spannung erfordern, wie sie beispielsweise in Industriemotoren oder speziellen Beleuchtungssteuerungen vorkommen, erweist sich die erweiterte Reichweite des DB4 als vorteilhaft.Durch die Aufnahme höherer Spannungsschwellen wird die Betriebskonsistenz gefördert.Durch die Integration von Präzisionswiderständen in das Design wird die Kontrolle über die Auslöseempfindlichkeit weiter verfeinert und eine reaktionsfähige und konsistente Leistung gewährleistet.

• Schutz der Leistung unter elektrischer Belastung

Dank seiner robusten Spannungstoleranz eignet sich der DB4 gut für den Einsatz in anspruchsvollen Umgebungen, die anfällig für elektrische Überspannungen oder Spannungsspitzen sind.Das Hinzufügen von Schutzelementen wie Metalloxid-Varistoren (MOVs) innerhalb der Schaltung erhöht deren Widerstandsfähigkeit und schützt vor vorübergehenden elektrischen Störungen und sorgt so für langfristige Zuverlässigkeit.

Die Auswahl des geeigneten DIAC erfordert eine sorgfältige Berücksichtigung von Faktoren wie der Kippspannung, der vorgesehenen Betriebsumgebung und spezifischen Schaltungsanforderungen.Jedes DIAC-Modell geht auf einzigartige Anforderungen ein und ermöglicht maßgeschneiderte Lösungen für verschiedene Szenarien.Während der Entwurfsphase können durch die Durchführung umfassender Tests – Prüfung der Auslösewiederholbarkeit und Bewertung der thermischen Leistung unter Last – die Funktionalität und Haltbarkeit der Schaltung verbessert und gleichzeitig Ausfallrisiken minimiert werden.

Fazit

DIACs bleiben aufgrund ihrer symmetrischen Leitung, ihres stabilen Auslöseverhaltens und ihrer einfachen Bedienung wichtige Komponenten in der Wechselstromsteuerung.Ihre Fähigkeit, zuverlässiges Schalten in beiden Hälften einer Wechselstromwellenform zu ermöglichen, macht sie nützlich für Dimmer, Motorsteuerungen, Zeitschaltkreise und TRIAC-basierte Systeme.Obwohl sie im Vergleich zu fortschrittlichen Schaltgeräten eine begrenzte Steuerbarkeit bieten, unterstützen ihre Einfachheit, Haltbarkeit und Effizienz weiterhin praktische elektronische Designs.Es wird erwartet, dass fortlaufende Verbesserungen bei Halbleitermaterialien und der Integration kompakter Schaltkreise die Rolle von DIACs in modernen Leistungselektronik- und intelligenten Steuerungsanwendungen erweitern werden.
