Funktionsprinzip, Testmethoden und Schaltungsanwendungen von Farbringinduktoren

Farbringinduktivitäten sind kleine, aber nützliche Komponenten, die dazu beitragen, dass elektronische Schaltkreise stabil bleiben, Energie verwalten und unerwünschtes Signalrauschen reduzieren.In diesem Artikel wird erklärt, wie sie durch elektromagnetische Induktion funktionieren, wie ihr Design die Filterung und Energiespeicherung unterstützt und warum sie in Stromversorgungen, Kommunikationssystemen und anderen elektronischen Geräten verwendet werden.Darüber hinaus werden die Bedeutung der Induktor-Farbcodes und die grundlegenden Methoden zu deren Prüfung erläutert, sodass ein klarer Überblick über deren Funktion, Auswahl und praktischen Wert beim Schaltungsdesign gegeben wird.

Katalog

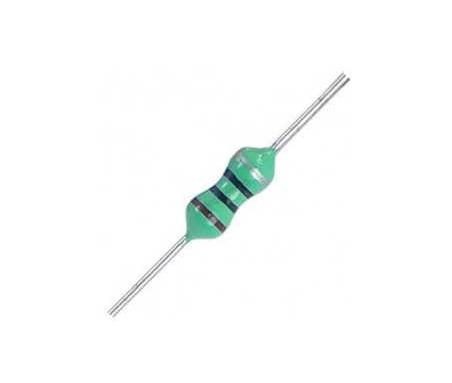

Verstehen der Kernfunktionalität eines Farbringinduktors

Ein Farbringinduktor ist eine kompakte elektronische Komponente, die zur Speicherung von Energie und zur Unterstützung einer stabilen Schaltungsleistung entwickelt wurde.Es wird häufig in elektronischen Systemen verwendet, in denen ein kontrollierter Energiefluss und eine Signalqualität wichtig sind.Die Farbstreifen auf dem Induktor geben seinen Induktivitätswert an und ermöglichen eine schnelle Identifizierung bei Konstruktion, Wartung oder Austausch.

Die Hauptfunktion einer Farbringinduktivität besteht darin, den Strom zu verwalten und die Signalstabilität in einem Stromkreis zu verbessern.Es trägt dazu bei, einen gleichmäßigen Energiefluss aufrechtzuerhalten und plötzliche Schwankungen zu reduzieren, die die Leistung beeinträchtigen können.Aus diesem Grund spielt es eine Schlüsselrolle bei der Gewährleistung eines zuverlässigen Betriebs sowohl in elektronischen Anwendungen mit niedriger als auch hoher Leistung.

Farbringinduktivitäten werden häufig in Filter- und Signalaufbereitungsschaltungen verwendet.Bei Filteranwendungen tragen sie dazu bei, elektrisches Rauschen zu reduzieren und unerwünschte Signale zu entfernen, was zu saubereren und genaueren Ausgängen führt.In Resonanzkreisen helfen sie bei der Auswahl bestimmter Frequenzen, was in Kommunikationssystemen und elektronischen Geräten, die auf eine präzise Signalsteuerung angewiesen sind, von entscheidender Bedeutung ist.

Diese Induktivitäten sind auch in Stromversorgungskreisen wichtig.Sie tragen zur Stabilisierung des Spannungsniveaus bei und unterstützen eine gleichmäßige Energiebereitstellung, insbesondere in Systemen mit wechselnden Lasten.Dies macht sie in Anwendungen wie Stromrichtern, Batteriesystemen und Anlagen für erneuerbare Energien wie Solar- und Windsystemen nützlich.

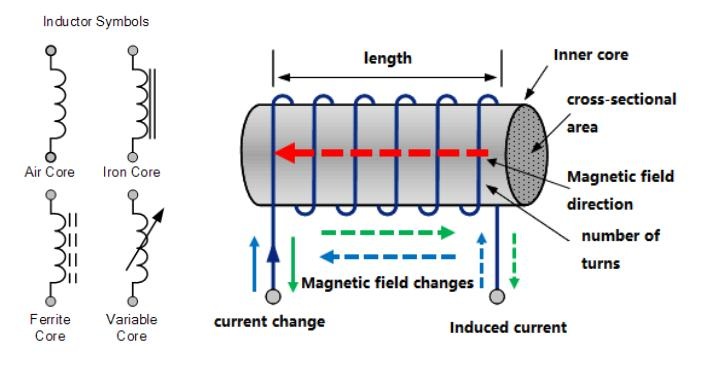

Wie funktioniert ein Farbringinduktor?

Ein Farbringinduktor arbeitet nach dem Prinzip der elektromagnetischen Induktion.Wenn elektrischer Strom durch die Spule fließt, erzeugt er um sie herum ein Magnetfeld.Ändert sich der Strom, ändert sich auch das Magnetfeld.Dieses sich ändernde Magnetfeld erzeugt eine Spannung, die der Stromänderung entgegenwirkt.Dieser Effekt wird Selbstinduktivität genannt.

Aufgrund dieses Verhaltens widersteht der Induktor plötzlichen Stromanstiegen oder -abfällen.Anstatt schnelle Veränderungen zuzulassen, verlangsamt es diese und trägt so dazu bei, einen stabileren Energiefluss im Kreislauf aufrechtzuerhalten.Aus diesem Grund sind Induktivitäten in Schaltkreisen wichtig, die einen gleichmäßigen und kontrollierten Strom erfordern.

Die Leistung des Induktors hängt von seinem physikalischen Design ab.Faktoren wie die Anzahl der Windungen in der Spule, das Kernmaterial und die Größe des Induktors beeinflussen alle, wie stark das Magnetfeld wird und wie effektiv es auf Stromänderungen reagiert.Ein Kern aus Materialien wie Ferrit oder Eisen erhöht die Induktivität, während Luftkernkonstruktionen besser für Hochfrequenzsignale geeignet sind.

In einem Farbringinduktor ist isolierter Kupferdraht eng gewickelt, um die Spule zu bilden.Diese Struktur ermöglicht eine effiziente Magnetfelderzeugung und hält gleichzeitig die Komponente kompakt.Die Farbringe auf der Oberfläche haben keinen Einfluss auf den Betrieb, bieten aber eine schnelle Möglichkeit, den Induktivitätswert zu erkennen.

In praktischen Schaltkreisen ermöglicht dieses Funktionsprinzip der Induktivität, das Stromverhalten zu steuern, plötzliche Spitzen zu reduzieren und stabile Signal- und Strombedingungen zu unterstützen.

Designmerkmale eines Farbringinduktors

Ein Farbringinduktor verfügt über eine kompakte und praktische Struktur, die eine zuverlässige Leistung in elektronischen Schaltkreisen unterstützt.Sein Aufbau besteht typischerweise aus einer gewickelten Spule und einem Magnetkern, die eine stabile Komponente bilden, die problemlos in verschiedene Schaltungslayouts passt.Das physikalische Design ermöglicht es ihm, unterschiedliche elektrische Bedingungen zu bewältigen und gleichzeitig ein konsistentes Verhalten über alle Anwendungen hinweg aufrechtzuerhalten.

Eines seiner wichtigsten Designmerkmale ist das Farbband-Codierungssystem auf der Außenfläche.Diese farbigen Ringe stellen den Induktivitätswert und die Toleranz dar und erleichtern die Identifizierung des Bauteils ohne zusätzliche Messwerkzeuge.Dieses standardisierte Markierungssystem vereinfacht die Schaltungsmontage, reduziert Fehler bei der Installation und beschleunigt Wartungs- oder Austauschprozesse.

Der Induktor ist außerdem mit einer schützenden Isolierschicht überzogen.Diese Beschichtung sorgt für eine elektrische Isolierung zwischen der Komponente und dem umgebenden Stromkreis und trägt so dazu bei, Kurzschlüsse und unerwünschte Störungen zu verhindern.Darüber hinaus bietet es zusätzlichen mechanischen Schutz, sodass der Induktor der Handhabung, Umwelteinflüssen und einer langfristigen Nutzung standhält.

Die Materialauswahl ist ein weiteres wichtiges Designmerkmal.Das Kernmaterial, beispielsweise Ferrit oder Eisenpulver, wird je nach Anwendungszweck ausgewählt.Unterschiedliche Materialien beeinflussen Leistungsfaktoren wie Frequenzgang, Effizienz und thermische Stabilität.Der in der Spule verwendete Draht ist ebenfalls so ausgewählt, dass er eine ordnungsgemäße Stromverarbeitung und Haltbarkeit gewährleistet.

Größe und Form spielen bei der Gestaltung eine wesentliche Rolle.Farbringinduktivitäten sind in verschiedenen Größen erhältlich, um den spezifischen Schaltungsanforderungen gerecht zu werden.Kleinere Bauformen kommen in kompakten elektronischen Geräten zum Einsatz, während größere Bauformen für höhere Leistungen geeignet sind.Diese Flexibilität ermöglicht es Ingenieuren, Komponenten auszuwählen, die sowohl den elektrischen als auch den physikalischen Anforderungen entsprechen.

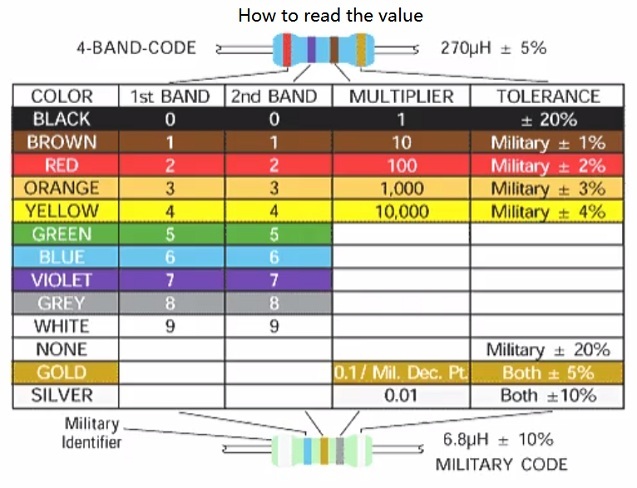

Dekodierung und Verständnis von Induktor-Farbcodes

Induktor-Farbcodes dienen als praktische Methode zur effizienten Identifizierung von Induktivitätswerten.Diese Codes folgen standardisierten Farbkonventionen und zielen darauf ab, sowohl die Komponentenerkennung als auch den Zusammenbau elektronischer Schaltkreise zu optimieren.Jedes auf die Oberfläche des Induktors geätzte Farbband oder jeder Farbstreifen liefert spezifische Informationen über seine elektrischen Eigenschaften und erleichtert so die ordnungsgemäße Integration in komplexe Systeme.

Kernaspekte, kodiert in Induktor-Farbbändern

Das System der Farbbänder auf einem Induktor kodiert verschiedene elektrische Parameter, die zu seiner Funktionalität innerhalb von Schaltkreisen beitragen:

• Numerische Basiswerte: Die anfänglichen Farbbänder stellen Ziffern dar, die den Grundinduktivitätswert festlegen.Jede Farbe entspricht einer eindeutigen numerischen Ziffer (z. B. Braun = 1, Rot = 2, Orange = 3).

• Skalierungsfaktor: Ein nachfolgendes Band fungiert als Multiplikator und skaliert die Basiszahl auf die entsprechende induktive Ordnung.Braun bedeutet beispielsweise ×10, Rot entspricht ×100 und Orange bedeutet ×1000 (oder ×1K).

• Genauigkeitsbereich: Das Toleranzband gibt die zulässige Abweichung vom angegebenen Induktivitätswert an.Beispiele hierfür sind Gold (±5 %) und Silber (±10 %).

Durch die effektive Analyse und Anwendung dieser Parameter wird die Grundlage für die Interpretation von Induktor-Farbcodes gelegt, die einen tiefgreifenden Einfluss auf die Zuverlässigkeit und Effizienz einer Schaltung haben können.Ein Versehen bei der Dekodierung kann unbeabsichtigt zu Betriebsstörungen oder suboptimalen Ergebnissen bei elektronischen Designs führen.

Schritt-für-Schritt-Dekodierung eines Vierband-Induktors

Ein Vierband-Induktor verwendet eine strukturierte Codierungsreihenfolge, die bei Einhaltung eine konsistente und genaue Interpretation gewährleistet:

• Basiswert: Das erste und das zweite Band geben die numerische Komponente des Induktivitätswerts an.

• Multiplikator: Das dritte Band identifiziert den Faktor, um diesen Wert auf die entsprechende Größe anzupassen.

• Toleranzband: Der vierte Streifen gibt den Grad der zulässigen Abweichung von der Nenninduktivität an.

Betrachten Sie für die Anwendung einen Induktor, der mit den Farbbändern Braun, Schwarz, Rot und Gold gekennzeichnet ist:

• Numerischer Wert: Braun = 1, Schwarz = 0;die numerische Basis ist 10.

• Multiplikatorumrechnung: Rot steht für ×100.

• Endinduktivität: 10 × 100 = 1000 μH (Mikrohenry).

• Genauigkeitsanzeige: Bei Gold gilt eine Toleranz von ±5 %.

Das Verständnis und die Anwendung dieses unkomplizierten Prozesses helfen beim Aufbau funktionsfähiger elektronischer Systeme und stellen sicher, dass die Komponenten die gewünschten Spezifikationen erfüllen.Dies wird in kritischen Umgebungen wie der Telekommunikation oder hochpräzisen Fertigungsabläufen eingesetzt.

Methodische Praktiken zur Farbbandorientierung

Ein wesentlicher Aspekt bei der Interpretation von Induktor-Farbbändern besteht darin, sie in der richtigen Reihenfolge zu lesen.Typischerweise erscheint das Toleranzband, häufig Gold oder Silber, am anderen Ende und steht im Gegensatz zu den numerischen oder Multiplikatorbändern.Durch die Beibehaltung dieser Reihenfolge werden Unklarheiten vermieden und genaue Messwerte ermöglicht.

Eine disziplinierte visuelle Identifizierung reduziert Fehler, vereinfacht das Schaltungsdesign und senkt Montagerisiken.Regelmäßige Anwendung verbessert die schnelle Farbcodeerkennung und unterstützt schnelleres Arbeiten bei anspruchsvollen Aufgaben.

Auswirkungen auf die Präzision im Schaltungsdesign

Das Erkennen von Induktor-Farbcodes geht über einfache Berechnungen hinaus und bietet einen Zugang zu überlegener Schaltkreisleistung.In fortgeschrittenen Anwendungen wie der analogen Signalverarbeitung oder Hochfrequenzkommunikationssystemen können selbst geringfügige Abweichungen der Induktivität die Ergebnisse beeinflussen, wie z. B. eine Änderung der Resonanzfrequenzen oder eine Verringerung der Signaltreue.

Die Auswahl des Induktors basiert sowohl auf Theorie als auch auf praktischer Erfahrung.Kleine Urteilsentscheidungen verbessern sich durch wiederholte Anwendung und Tests.Diese Entscheidungen tragen dazu bei, eine genaue Leistung und einen stabilen Schaltungsbetrieb zu erreichen.

Ein einheitliches Framework für Elektronikdesign

Farbcodes für Induktoren bieten eine einfache und präzise Möglichkeit, Werte zu identifizieren.Dieses System bietet einen klaren und allgemein verständlichen Standard in der Elektronik.Die Verwendung dieser Codes unterstützt die richtige Komponentenauswahl und hilft, die Konsistenz im Schaltungsdesign aufrechtzuerhalten.

Methoden zum Testen eines Farbringinduktors

Um die Betriebszuverlässigkeit eines Farbringinduktors sicherzustellen und mögliche Probleme aufzudecken, ist das Testen ein wesentlicher Prozess.Dies erfordert in der Regel den Einsatz von Werkzeugen wie Multimetern für grundlegende Auswertungen und speziellen LCR-Messgeräten (Induktivität-Kapazität-Widerstand) für detailliertere Messungen.Ein Multimeter eignet sich für schnelle und unkomplizierte Beurteilungen, während die Präzision eines LCR-Messgeräts besonders wertvoll für Anwendungen ist, die eine hohe Genauigkeit bei der Induktivitätsbewertung erfordern.Die Unterscheidung zwischen diesen Instrumenten ermöglicht maßgeschneiderte Testpraktiken, die auf die spezifischen Anforderungen verschiedener Umgebungen zugeschnitten sind und den Schwerpunkt auf Effizienz und Klarheit bei der Diagnose legen.

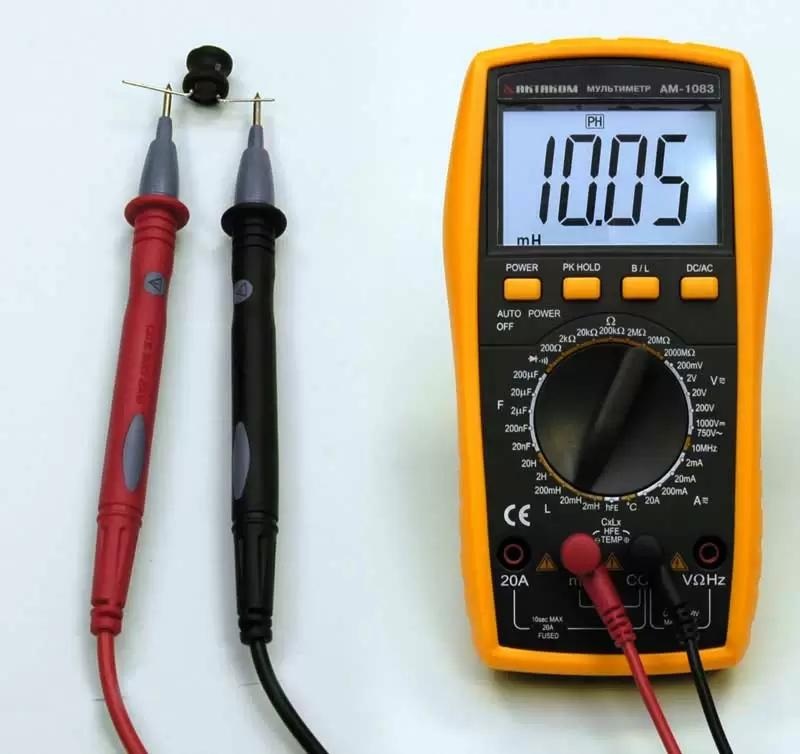

Testen mit einem Multimeter

Bei Verwendung eines Standard-Multimeters:

• Schließen Sie die Multimeterleitungen sicher an jeden Pin des Induktors an, um einen stabilen Kontakt herzustellen.

• Beobachten Sie die auf dem Multimeter-Bildschirm angezeigten Widerstandswerte.Ein extrem niedriger Widerstand könnte auf Kurzschlüsse hindeuten, während ein unendlicher Widerstand auf einen offenen Stromkreis hinweisen könnte.

• Vergleichen Sie die beobachteten Widerstandswerte mit den erwarteten Angaben des Herstellers.Abweichungen von den Nennwerten können auf Probleme wie Materialverschlechterung oder einen möglichen Herstellungsfehler hinweisen.

Obwohl dieses Verfahren eine vereinfachte Bewertungsmethode bietet, reicht es im Allgemeinen nicht aus, um subtilere Leistungsunregelmäßigkeiten zu erkennen.

Während des tatsächlichen Gebrauchs können verschiedene Variablen die Ergebnisse des Multimeters beeinflussen, beispielsweise Umweltfaktoren oder die Konsistenz des Kontakts zwischen den Leitungen und Stiften.Durch praktische Tests wird deutlich, dass lose oder ungleichmäßige Verbindungen die Messwerte verzerren und zu Fehlern führen können.Darüber hinaus können Trends im Kriechstromwiderstand im Laufe der Zeit allmähliche Änderungen in der Leistung des Induktors aufzeigen, was besonders wichtig in Umgebungen ist, in denen Komponenten thermischer Belastung oder wiederholten Hochfrequenzlasten ausgesetzt sind.

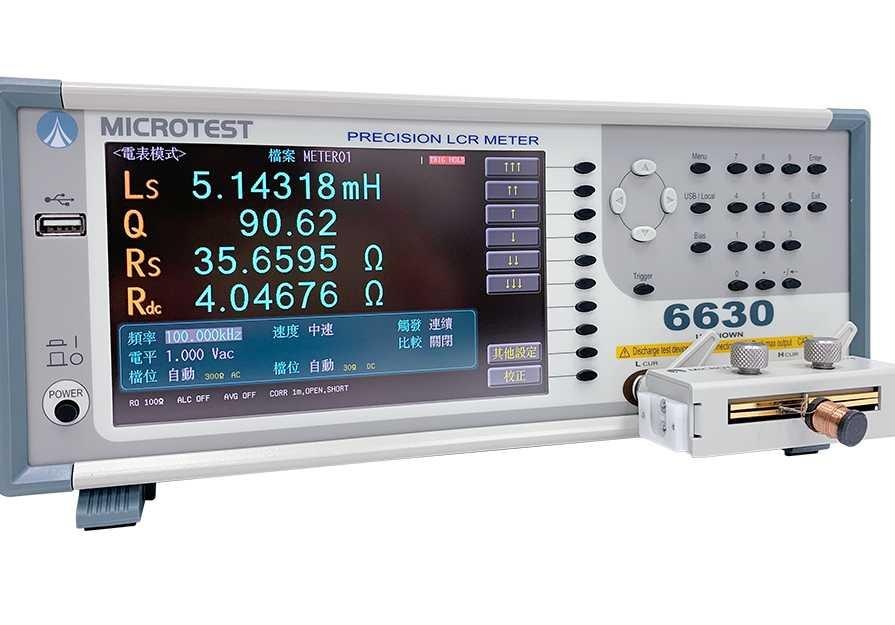

Präzisionsprüfung mit LCR-Messgeräten

LCR-Messgeräte ermöglichen eine detaillierte Untersuchung von Induktoren durch die Auswertung ihrer elektrischen Eigenschaften:

• Befolgen Sie die herstellerspezifischen Kalibrierungsschritte, um genaue Messwerte der Induktivitätswerte sicherzustellen.

• Erweitern Sie die Analyse um Kapazitäts- und Widerstandseigenschaften und bieten Sie so ein umfassenderes Verständnis der Stabilität und Eignung der Komponente.

• Nutzen Sie erweiterte LCR-Messfunktionen, um die Induktivität über variable Testfrequenzen hinweg zu messen.Dies liefert Erkenntnisse darüber, wie sich der Induktor unter Bedingungen verhält, die seinem beabsichtigten Einsatz entsprechen, und deckt frequenzabhängige Schwankungen auf, die mit Standardmultimetern nicht erkennbar sind.

Kontrollierte Tests werden für Induktoren in Hochleistungssystemen eingesetzt, um reale Bedingungen wie Temperaturänderungen und elektromagnetische Effekte zu simulieren.Dynamische Frequenztests können Probleme wie Induktivitätsdrift aufdecken.Wiederholte Tests unter diesen Bedingungen liefern Daten, die dazu beitragen, eine stabile Leistung in anspruchsvollen Umgebungen aufrechtzuerhalten.

Überlegungen beim Testen

• Umgang mit defekten Induktoren

Sollte sich bei Tests ein defekter Induktor herausstellen, ist der Austausch der Komponente durch eine Komponente, die den genauen elektrischen und physikalischen Spezifikationen entspricht, eine wichtige Korrekturmaßnahme, um die Designintegrität der Schaltung aufrechtzuerhalten.Die Nichteinhaltung dieser Parameter kann zu Problemen wie Leistungseinbußen oder schwerwiegenden Fehlfunktionen bei der Fehlerbehebung oder Aktualisierung komplexer Schaltkreise führen.

• Einfluss der Umgebungstemperaturen

Die Anfälligkeit von Induktoren gegenüber thermischer Belastung erfordert eine genaue Überwachung sowohl im Test- als auch im Betriebskontext.Übermäßige Umgebungswärme, ein typischer Schwellenwert liegt bei 140 °F, kann zu einem Abfall der Induktivität führen und die effektive Funktionsfähigkeit des Induktors beeinträchtigen.Dieser Effekt kann in Hochleistungsmontagelinien oder bei längeren, intensiven Tests ausgeprägt sein.Um die Wärmeentwicklung in Labor- und Industrieanlagen zu reduzieren, werden Zwangskühlung und verbesserte Belüftung eingesetzt.Diese Maßnahmen tragen dazu bei, genaue Messungen aufrechtzuerhalten.

• Elektromagnetische Interferenz und Layout

Die richtige räumliche Organisation von Induktoren in Schaltkreisen ist wichtig, um elektromagnetische Störungen zu minimieren.Die Nähe mehrerer Induktoren kann zu gegenseitiger Kopplung führen, was zu unerwünschtem Rauschen oder Leistungseinbußen führt.Maßnahmen wie die senkrechte Ausrichtung, eine angemessene Trennung oder die Anwendung von Abschirmtechniken sind wirksame Strategien beim Leiterplattendesign.Elektromagnetische Modellierung wird frühzeitig im dichten Layoutdesign angewendet, um die Kompatibilität zu verbessern.

Fazit

Farbringinduktivitäten unterstützen die Schaltkreisleistung, indem sie Energie speichern, plötzlichen Stromänderungen widerstehen, unerwünschte Signale filtern und die Gesamtstabilität verbessern.Ihre Farbbänder erleichtern die Werterkennung, was bei Montage, Wartung und Austausch hilfreich ist.Der Artikel zeigt auch, dass für zuverlässige Ergebnisse eine korrekte Dekodierung, sorgfältige Auswahl und ordnungsgemäße Tests erforderlich sind.Das Verständnis dieser Punkte hilft dabei, Farbringinduktoren sowohl in einfachen als auch in fortgeschrittenen elektronischen Anwendungen effektiver einzusetzen.

Häufig gestellte Fragen [FAQ]

1. Wie kann man effektiv zwischen einer Farbringinduktivität und einem Widerstand unterscheiden?

Ein Farbringinduktor ist an seiner grünen Beschichtung, seiner leicht konischen Form und seinem sehr geringen gemessenen Widerstand zu erkennen.Ein Widerstand ist normalerweise blau oder beige, hat eine einheitliche zylindrische Form und weist höhere Widerstandswerte auf.Ein Multimeter kann den Unterschied bestätigen, da Induktivitäten einen sehr niedrigen Widerstandswert anzeigen, während Widerstände ihrem Nennwert entsprechen.

2. Wie unterscheiden sich Farbringinduktoren wesentlich von I-förmigen Induktoren?

Farbringinduktivitäten verwenden dünnere Drähte und sind für die Signalverarbeitung, Abstimmung und Filterung in kleinen Schaltkreisen konzipiert.I-förmige Induktivitäten verwenden dickere Drähte, verarbeiten höhere Ströme und werden in Stromkreisen wie der Spannungsregelung eingesetzt.I-förmige Typen legen den Schwerpunkt auf die Belastbarkeit, während Farbringinduktoren auf Präzision und kompakte Größe abzielen.

3. Wie ist der Aufbau eines Farbringinduktors aufgebaut?

Ein Farbringinduktor besteht aus einer Spule aus Kupferdraht, die um einen Kern, häufig Ferrit oder Luft, gewickelt ist.Der Körper verfügt über farbige Streifen, die den Induktivitätswert und die Toleranz anzeigen.Durch sein kompaktes Design passt es problemlos in Schaltkreise und sorgt gleichzeitig für eine stabile Leistung.
