Schaltkreis-schutz erklärt: ESD, Überspannung, Überlast- und Überspannungsschutz

Schaltkreis-schutz ist entscheidend, um elektronische Systeme stabil, zuverlässig und sicher zu halten, wenn anormale elektrische Bedingungen auftreten. Modernes Schutzdesign geht über die Verhinderung von Schäden hinaus, indem es steuert, wie Schaltungen auf Ereignisse wie ESD, Überspannungen, Überlastungen, Kurzschlüsse, Last-Abwürfe und Verdrahtungsfehler reagieren. Dieser Artikel erklärt die Grundsätze des Schaltkreis-schutzes, das Verhalten unterschiedlicher Fehlerbedingungen und die praktischen Schutzstrategien, die in modernen Automobil-, Industrie- und hochdichten elektronischen Systemen verwendet werden.

Katalog

Verständnis des Schaltkreis-schutzes

Schaltkreis-schutz bezieht sich auf eine absichtliche Kombination aus Schaltungstopologie und Komponentenauswahl, die verwendet wird, um Spannung, Strom und Temperatur innerhalb sicherer Betriebsgrenzen zu halten, wenn anormale elektrische Bedingungen auftreten. Anstatt Schutz als einfaches Schadensverhinderungsmerkmal zu behandeln, nutzen viele moderne Designs ihn, um zu steuern, wohin Fehlerenergie fließt, wie schnell sie umgeleitet wird und wie das System anschließend reagiert, sei es durch Fortsetzung des Betriebs, durch den Eintritt in einen kontrollierten Shutdown oder durch das Verharren im Sperrzustand bis zur Wartung.

Abnormale Ereignisse, die häufig bei der Entwurf von Schutzsystemen berücksichtigt werden, sind:

• ESD

• Überspannung

• Kurzschluss

• Überlast

• Last-Abwurf

• Hot-Plug-Ereignisse

• Verdrahtungsfehler

Aus einer praktischen Ingenieursperspektive wird Schutz erleichtert, wenn er als Stressmanagement betrachtet wird. Jeder Fehler enthält eine Energiequelle und einen Energiepfad. Verbindungen und Verpackungen können Energie durch Effekte wie Kabelinduktivität oder Anschlusskapazität speichern oder freisetzen, während empfindliche Halbleiterstrukturen fehlschlagen, wenn sich Energie an Übergängen, Oxiden oder dielektrischen Schichten konzentriert. Produkte, die kontrollierte Prüfungen bestehen, können in realen Betriebsumgebungen weiterhin ausfallen, da die Bedingungen vor Ort viel weniger vorhersagbar sind.

Gut gestaltete Schutzsysteme verfolgen im Allgemeinen gleichzeitig zwei Ziele:

• Reduzierung von Spitzenbelastungen, sodass die Gerätegrenzen an den Schnittstellen-pins nicht überschritten werden.

• Kontrolle des Stromflusses und Temperaturanstiegs, sodass die Erwärmung in einem überschaubaren Bereich bleibt und langfristige Abnutzungsmechanismen minimiert werden.

Höhere Dichte und höhere Kosten pro Platine erhöhen die Auswirkungen eines einzelnen Transienten

Moderne elektronische Platinen enthalten dichtere Leitungen, dünnere Geometrien, engere Kriech- und Abstands-maße sowie eine größere Anzahl integrierter Schaltungen innerhalb kleinerer physischer Bereiche. Mit zunehmender Dichte kann ein einzelner unkontrollierter Transient mehr als eine Komponente betreffen. Schäden können sich durch gemeinsam genutzte Stromversorgungsleitungen, Erdungsstrukturen oder verbundene Schnittstellen ausbreiten und einen isolierten Fehler in einen breiteren Systemausfall verwandeln.

Häufige platinenbezogene Folgen von unkontrollierten Transienten umfassen:

• Beschädigte Stromverteilungsnetze

• Kompromittierte I/O-Strukturen

• Latente parametrierte Drift

• Intermittierende Rücksetzungen

• Anschlüsse, die teilweise funktionieren, bis Änderungen der Last oder Temperatur auftreten

Die Analyse von Rückgabefeldern zeigt häufig, dass sichtbare Schäden nicht immer erforderlich sind, um die Zuverlässigkeit zu beeinträchtigen. Wiederholte geringfügige Überlastbedingungen können die elektrische Marge schrittweise verringern, bis ein normales Betriebsereignis, wie z. B. das routinemäßige Einstecken eines Kabels oder eine kleine Temperaturverschiebung, zum endgültigen Ausfall führt.

Niedrigere Betriebsspannungen lassen weniger Spielraum für kleine Spannungsspitzen

Da moderne Prozessknoten weiterhin die Versorgungsspannungen senken, um die Effizienz zu verbessern und den Stromverbrauch zu senken, wird die Lücke zwischen der nominalen Betriebsspannung und den absoluten Höchstwerten kleiner. Übergänge, die einst als harmlos galten, können jetzt die sicheren Betriebsgrenzen überschreiten, insbesondere wenn schnelle Schaltflanken mit der Induktivität des Gehäuses interagieren und lokale Überschwinger erzeugen.

Eine 3,3 V-Versorgungsleitung garantiert nicht, dass jeder Knoten immer nahe bei 3,3 V bleibt. Kurze Leitungsinduktivitäten, gemeinsame Rückführungswege und gleichzeitige Schaltgeräusche können sich kombinieren, um scharfe Spannungsauslenkungen zu erzeugen, die an langsamen Messpunkten möglicherweise nicht klar erscheinen.

Zu den gängigen Konstruktionsansätzen in Niederspannungssystemen gehören schnelleres Abfangen an dem geschützten Knoten, kürzere Rückführungswege, reduzierte parasitäre Induktivität, kontrollierte Surge-Energie und geringere Leistungsabgabe, um langfristigen Drift zu reduzieren.

Die Kontrolle des Temperaturanstiegs wird auch in hochdichten Systemen zunehmend wichtiger, da viele Ausfallmechanismen sich mit Wärme schnell beschleunigen, selbst wenn der Schaltkreis weiterhin kurze funktionale Tests besteht.

Automobil- und Industrieeingänge erfordern gestufte, zeitbewusste Schutzmaßnahmen

Automobil- und Industriesysteme erleben regelmäßig elektrische Ereignisse, die sich erheblich von kontrollierten Laborversorgungen unterscheiden. Dazu gehören Kaltstart-Brownouts, induktive Rückschläge und Lastabwurfbedingungen, die die Versorgungsspannung über einen längeren Zeitraum in den Bereich von 40 V bis 100 V anheben können. Unter diesen Bedingungen ist ein einzelnes Schutzelement selten ausreichend.

Typische raue Eingangsevents sind:

• Kaltstart-Brownout

• Induktiver Kick mit schnellen Flanken

• Lastabwurf mit hoher Energie und langer Dauer

• Umgekehrte Polarität

• Starthilfe-Bedingungen

• Übertragene RF-Störungen

Zuverlässige Designs koordinieren typischerweise mehrere Schutzstufen, die jeweils für einen anderen Zeitrahmen vorgesehen sind. Schnelle Abfangvorrichtungen absorbieren scharfe ansteigende Flanken, energiehandhabende Bauteile tolerieren länger andauernde Pulse, und Strombegrenzungs- oder Trennstufen verhindern übermäßigen thermischen Stress auf dem Schutznetzwerk.

Qualifikationstests zeigen konsequent, dass das Verhalten im Zeitbereich in der Schutzgestaltung von großer Bedeutung ist. Nanosekunden-ESD-Ereignisse, Mikrosekunden-Surge-Pulse und Millisekunden-Lastabwürfe verhalten sich sehr unterschiedlich, und alle Schutzausforderungen auf ein einziges Gerät zu drängen, führt in der Regel zu beeinträchtigten Margen.

Vernetzte und verkabelte Systeme müssen Störungen überstehen, während sie betriebsbereit bleiben

Produkte, die an langen Kabeln, Kommunikationsleitungen, Außengeräte oder entfernte Sensoren angeschlossen sind, sind häufig Blitz-induzierten Überspannungen und Schaltüberschüssen ausgesetzt. In diesen Systemen ist das Überleben allein nicht immer das primäre Ziel. Verfügbarkeit, Signalintegrität und Kommunikationsstabilität sind ebenfalls wichtig.

In diesen Umgebungen wird oft erwartet, dass Schutzsysteme Folgendes verhindern:

• Intermittierenden Kommunikationsverlust

• Erhöhte Bitfehlerquoten

• Unerwartete Rücksetzungen

• Grenzwertbetrieb von PoE

• Ports, die nur nach Stürmen oder Wartungsarbeiten ausfallen

Koordinierte Über- und Überstromschutzmaßnahmen müssen während transienter Ereignisse entschlossen reagieren, während sie während der normalen Kommunikation elektrisch transparent bleiben. Wenn der Schutz das Signalisierungsverhalten stört, können Ausfälle intermittierend und schwer zu diagnostizieren werden, anstatt sofort offensichtlich zu sein.

Viele Ausfälle sammeln sich allmählich an, was den Schutz zu einem Teil der Zuverlässigkeitsstrategie macht

Viele reale Ausfälle resultieren aus wiederholtem elektrischen oder thermischen Stress, der die Leistung im Laufe der Zeit langsam verringert, anstatt sofort katastrophale Schäden zu verursachen. Allmähliche Verschlechterungsmechanismen umfassen das Wachstum von Sperrschichtleckagen, die Schwächung von Dielektrika, Elektromigration, Verschleiß von Steckverbindern und die Karbonisierung der PCB-Oberfläche durch Kontamination.

Häufige kumulative Verschlechterungseffekte sind:

• Wachstum von Defekten in der Sperrschicht

• Dielektrischer Durchbruch

• Beschleunigte Elektromigration

• Verschleiß und Pitting von Steckverbindern

• PCB-Tracking und Karbonisierung

Aus der Perspektive der Zuverlässigkeit reicht es nicht immer aus, ein einziges Ereignis zu überstehen. Ein Schutzsystem kann immer noch schlecht altern, wenn wiederholte Überlastungen über Monate oder Jahre hinweg langsam die Konstruktionsmarge aufbrauchen.

Eine praktische Perspektive: Schutz definiert Fehlverhalten, nicht nur Verteidigung

Eine nützliche Möglichkeit, den Schaltkreis-Schutz anzugehen, besteht darin, zu definieren, wie das Produkt unter abnormalen Bedingungen reagieren sollte. Viele erfolgreiche Systeme sind nicht so konzipiert, dass sie jeden möglichen Fehler unbegrenzt überstehen. Vielmehr zielen sie darauf ab, Energie zu begrenzen, den Schaden zu minimieren und das System in einen vorhersehbaren Betriebszustand zurückzuführen.

Häufige Strategien zum Umgang mit kontrollierten Fehlern sind:

• Fail-Open-Sicherungen und eFuses

• Thermisches oder Strom-Rückfalten

• Hiccup-Modus-Schutzcontroller

• Eingelagerter Shutdown bis zum Stromzyklus

• Crowbar-Schaltungen zur strengen Spannungsbegrenzung

Vorhersehbares und wiederholbares Fehlerverhalten verbessert auch die Unterstützung in der Fertigung, die Fehlersuche und den Außendienst, da Fehlzustände leichter zu diagnostizieren und zu erklären werden.

Typische Kategorien von Schaltkreis-Schutzelementen

In praktischen Systemen arbeiten Schutzelemente normalerweise als koordinierte Gruppen anstatt als isolierte Lösungen. Effektive Schutzarchitekturen kombinieren Grenzschutz, lokale Spannungsbegrenzung, Strombegrenzung, thermisches Management und Layout-Optimierung, um sichere Betriebsbedingungen aufrechtzuerhalten oder ein kontrolliertes Fehlverhalten zu erzeugen, wenn die Grenzen überschritten werden.

Blitz- und Überspannungsableiter

Blitz- und Überspannungsableiter sind so konzipiert, dass sie hochenergetische Ereignisse bewältigen, die üblicherweise über Kabel oder externe Infrastrukturen eingeführt werden. Die Auswahl basiert normalerweise auf der Überspannungsstromfähigkeit, Impulsbeurteilungen, Energie-Toleranz und der Koordination mit nachgelagerten Schutzstufen.

Häufige Konstruktionsüberlegungen für Ableiter sind:

• Überspannungsstrombewertung

• Impulswellenformkompatibilität

• Koordination mit nachgelagerten Sperren

• Leckage während des normalen Betriebs

• Platzierung an externen Eintrittspunkten

Diese Geräte werden typischerweise dort positioniert, wo externe Verbindungen in das System eintreten, sodass hochenergetische Transienten absorbiert werden können, bevor sie empfindliche Schaltungen erreichen.

Überspannungsbegrenzungen

Überspannungsbegrenzungen begrenzen transiente Spannungen auf sicherere Niveaus während schneller elektrischer Störungen. Die Auswahl des Geräts hängt von der Begrenzungsspannung, dem Reaktionsverhalten, dem dynamischen Widerstand, der Impuls-Toleranz und der signalbezogenen Kapazität ab.

Häufige Optimierungsparameter für Klemmen sind:

• Arbeitsabstandsspannung

• Begrenzungsspannung im Vergleich zum Strom

• Dynamischer Widerstand

• Kapazität und Signaleinfluss

• Impulsbewertung

• Kurzes Rückweg-Layout

Die Qualität des Layouts beeinflusst die Klemmenleistung stark, da lange induktive Rückwege zusätzliche Überschwinger am geschützten Knoten erzeugen können.

Überstrombegrenzer und Trennelemente

Überstrom-Schutzelemente schränken übermäßigen Strom ein, der ansonsten Leiterbahnen, Steckverbinder oder Halbleiterbauelemente überhitzen könnte. Sie verhindern auch, dass kontinuierlicher Fehlerstrom Spannungsbegrenzungskomponenten nach einem Überspannungsevent schädigt.

Häufige Methoden zur Kontrolle des Fehlerstroms sind:

• Sicherungen

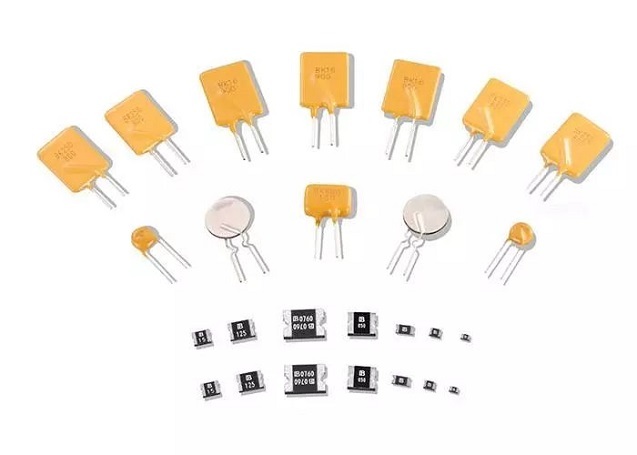

• Rücksetzbare PTC-Elemente

• eFuses und Hot-Swap-Controller

• Serienschaltungen, wo die Leistungssch dissipierung dies zulässt

• MOSFET-Trennelemente mit Sensorik und Steuerung

Stabile Strombegrenzung entscheidet oft darüber, ob ein Schutzsystem nach wiederholten Stressereignissen zuverlässig bleibt oder im Laufe der Zeit allmählich abbaut.

ESD- und EMI-Bedingungselemente

Diese Komponenten schützen vor schnellen elektrostatischen Entladungsevents und hochfrequenten Störungen, die Schnittstellen stören oder beschädigen können. Effektiver ESD-Schutz hängt nicht nur von der Auswahl der Komponenten ab, sondern auch von einer sorgfältigen Layout-Strategie.

Häufige Techniken zur Robustheit gegenüber ESD und EMI sind:

• Niedrige Kapazitäts-ESD-Dioden an Schnittstellen

• Enge Rückstromschleifen

• Geeignete Planung für Chassis- und Erdreferenzen

• Leitung mit kontrollierter Impedanz

• RC- oder LC-Filterung, wo die Bandbreite dies erlaubt

• Stecker-Pin-Anordnungen, die Entladepfade leiten

Insgesamt wird der Schaltkreis-Schutz am besten als ein koordiniertes System zur Verwaltung abnormaler elektrischer Energie betrachtet. Zuverlässige Designs hängen selten von einem einzelnen Schutzelement ab. Stattdessen kombinieren sie Spannungsbegrenzung, Strombegrenzung, Energieabsorption, thermische Kontrolle und Layout-Planung, um das System innerhalb sicherer Betriebsgrenzen zu halten. Wenn die Grenzen überschritten werden, wird das Ziel kontrolliertes, diagnostizierbares Fehlverhalten anstelle von unvorhersehbarem Schaden.

Blitzschutz-Hardware

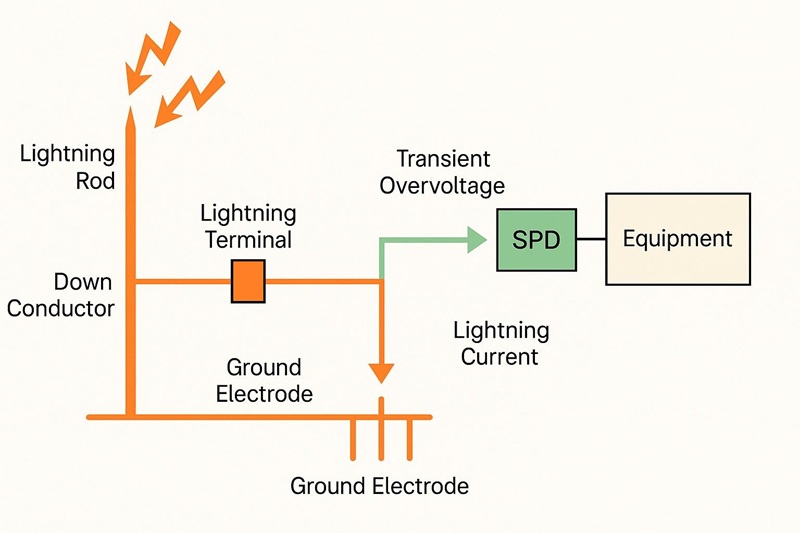

Blitzinduzierte und kabelgekoppelte Überspannungen enthalten hohe Energien und extrem schnelle Anstiege, daher ist das praktische Ziel, den Überschlagstrom in Richtung Chassis oder Erdung zu lenken, während der normale Betrieb des Systems stabil bleibt. Bei vielen realen Ausfällen ist das Hauptproblem nicht die in einem Datenblatt angegebene Überspannungsstufe, sondern der Spannungsanstieg, der durch parasitäre Induktivitäten im Rückweg entsteht. Schutzdesigns, die absichtlich den Entladestromkreis steuern, verhalten sich in der Regel vorhersehbarer als Layouts, die einfach eine Clamp hinzufügen, ohne die umgebende Geometrie zu berücksichtigen.

Überspannungseigenschaften und Schutzanforderungen

Überspannungen gelangen im Allgemeinen über zwei Hauptmechanismen in Geräte:

• Direkte Leitung, wie ein Einschlag oder induzierter Strom auf einem Kabel

• Feldkopplung, bei der die gemeinsame Modeanregung das lokale Referenzpotential anhebt

Beide Mechanismen treten regelmäßig in realen Betriebsumgebungen auf, daher kann die Bewertung nur eines Pfades eine unvollständige Schutzstrategie schaffen.

Tatsächliche Überspannungswellenformen variieren erheblich, aber standardisierte Testimpulse werden üblicherweise verwendet, damit unterschiedliche Schutzansätze konsistent bewertet werden können.

Zu den häufig verwendeten Standardimpulsen gehören:

• 8/20 µs Stromwellenform

• 1.2/50 µs Spannungswellenform

• 10/350 µs Stromwellenform für härtere Blitzbelastungen

Aus ingenieurtechnischer Sicht:

• Spitzenstrom und di/dt beeinflussen hauptsächlich die layoutbezogene Spannungsüberschreitung.

• Gesamtenergie beeinflusst hauptsächlich die Erwärmung, Materialerosion und langfristige Zuverlässigkeitsänderung.

Eine nützliche Möglichkeit zur Bewertung der Schutzleistung ist die Untersuchung, wie viel Stress nach der Reaktion der Schutzstufen an der geschützten Schaltung verbleibt. Wenn die Messungen an den IC-Pins den Erwartungen entsprechen, deutet dies normalerweise darauf hin, dass sowohl die Komponentenkoordination als auch das physische Layout ordnungsgemäß funktionieren.

Residuale Stressprüfpunkte umfassen:

• Residualspannung an IC-Pins, einschließlich Überschreitung, die durch Leitungs- und Schleifeninduktivität verursacht wird

• Residualstrom durch empfindliche Schnittstellen, einschließlich Latch-Up-Pfade

• Wiederherstellungsverhalten nach dem Ereignis, ohne festgefahrene Kurzschlüsse, lästige Rücksetzungen oder teilweise funktionale Zustände

Eine Spannungswellenform, die am Stecker gemessen wird, kann akzeptabel erscheinen, während die IC-Pins viel größeren Stress erfahren. Zusätzliche Routing-Distanz und Rückweginduktivität zwischen dem Stecker und dem Gerät können die Überschreitung und das Rücksetzverhalten erheblich erhöhen.

Die Verlagerung des Messpunkts näher an den IC offenbart oft Probleme, die am Kabelanschluss nicht sichtbar sind.

Gasentladungstuben für die primäre Schutzschaltung

Primäre Schutzstufen priorisieren in der Regel Komponenten, die in der Lage sind, Kiloampere-Ebenen von Überschlagsströmen zur Erde zu leiten, während sie während des normalen Betriebs hoch resistiv bleiben. Diese Geräte bieten in der Regel eine lockerere Spannungsklemmung als sekundäre Stufen, weshalb sie als erste Schicht in einer koordinierten Schutzstruktur am effektivsten sind.

Primäre Schutzstufen sollen hauptsächlich den Stromfluss steuern und das stabile Verhalten nach einem Ereignis aufrechterhalten.

Ziele der Primärstufe umfassen:

• Bereitstellung eines niederohmigen Entladepfades zum Chassis oder zur Erde während Überspannungen

• Verhindern, dass der Überschlagstrom, wann immer möglich, durch interne PCB-Referenzstrukturen fließt

• Elektrisch unauffällig bleiben während des normalen Betriebs, einschließlich Leckströme, Kapazität und Isolierverhalten, das für die Schnittstelle angemessen ist

Keramische Gasentladungstuben bleiben nahezu im offenen Kreislauf, bis ihre Zündspannung erreicht ist. Sobald die Zündung erfolgt, bildet das Gerät einen Lichtbogen und kann sehr große Überschlagsströme ableiten, während es eine relativ niedrige Durchlassspannung aufrechterhält.

Ihre niedrige Kapazität und ihr hoher Isolationswiderstand machen sie geeignet für viele Energie- und Signalinterfaces, bei denen die Signalintegritätsmargen begrenzt sind.

Mehrere praktische Merkmale beeinflussen die Leistung in der realen Welt mehr als die hinausgestellte Überspannungsstufe.

Wichtige GDT-Verhalten umfassen:

• Die Zündung geschieht nicht sofort, sodass sehr schnelle Transienten vor der vollständigen Entwicklung der Leitung vorübergehende Überspannungen erzeugen können

• Sobald die Leitung beginnt, wird die Lichtbogen-Spannung niedrig, was die Impedanz des Erdungspfades zu einem dominierenden Faktor macht

• Die Leistung hängt stark von der Qualität der Chassis- und Erdverbindung ab, da lange Erdungskabel den Spannungsanstieg durch Induktivität und di/dt-Effekte erhöhen

Kurze, breite, niederinduktive Chassisverbindungen verbessern das Überschlagverhalten oft effektiver als das Ändern von Bauteiltypen. Kleine Änderungen im Erdungspfad können das effektive Klemmniveau erheblich ändern, da die Überspannungsschleife selbst den Spannungsanstieg stark beeinflusst.

Glasgasentladungstuben sind häufig für extrem niedrige Kapazität und gute bidirektionale Symmetrie optimiert. Sie bieten normalerweise hohe DC-Isolation und erhebliche Überschlagsstromfähigkeit mit niedriger Restspannung nach dem Zünden.

Diese Eigenschaften machen sie nützlich an Schnittstellen, wo zusätzliche Kapazität nicht toleriert werden kann.

Eine häufige Einschränkung ist eine breitere Variation im Durchbruchsspannung und Zündverhalten unter verschiedenen Herstellungs- und Umgebungsbedingungen. Da sich das Zündverhalten ändern kann, werden Glas-GDTs häufig mit sekundären Klemmen kombiniert, um die geschützte Spannung in einem engeren Bereich zu halten.

Eine häufige Kombination ist:

• Glas-GDT kombiniert mit einer TVS-Diode in der Nähe des geschützten Knotens

Die erfolgreiche Auswahl eines GDT hängt in der Regel mehr vom Betriebsverhalten und der Systemkoordination als nur von der Überschlagstrombewertung ab.

Wichtige Auswahlparameter sind:

• Durchschlag- oder Durchbruchspannung relativ zur maximalen kontinuierlichen Betriebsspannung

• Kapazität relativ zu den Anforderungen an die Signalintegrität

• Impulsstromfähigkeit, abgestimmt auf die erwartete Überspannungsexposition

• Nachstromtoleranz und sauberes Lichtbogenlöschen in AC-Systemen

• Koordination mit vorgelagerten Schutzmaßnahmen wie Sicherungen, Schutzschaltern oder strombegrenzten Quellen

Die zuverlässige Feldleistung verbessert sich in der Regel, wenn die Marge der maximalen kontinuierlichen Betriebsspannung und das Löschverhalten als primäre Einschränkungen behandelt werden, anstatt sich nur auf die maximalen Strombewertungen zu konzentrieren.

Halbleiter-Entladungstuben

Thyristor-basierte Crowbar-Geräte, die häufig als SIDACtor-Typ-Komponenten vermarktet werden, lösen durch Durchbruch der Verbindung aus und latchen dann in einen niederspannungskonduktiven Zustand. Diese Geräte reagieren innerhalb von Nanosekunden und bieten normalerweise ein wiederholbareres Zündverhalten als viele Gasentladungstuben.

Diese Wiederholbarkeit wird besonders wertvoll in Systemen mit enger Spannungstoleranz oder strengen Anforderungen an die Produktionskonsistenz.

Nach dem Auslösen darf das Crowbar-Gerät nicht durch Folgestrom des Stromquellen erhalten werden. Daher muss der umgebende Schaltkreis eine zuverlässige Methode für das Stromlöschen bereitstellen.

Übliche Methoden zum Lösen von Strom sind:

• Sicherungsschutz

• PTC-Geräte in einigen Anwendungen

• Eigenständige Strombegrenzung

Mehrere Koordinationsprüfungen helfen zu verhindern, dass das Gerät nach dem Überspannungsereignis dauerhaft leitend bleibt.

Wichtige Prüfungen sind:

• Halten Sie den Folgestrom unter dem Haltestrom des Geräts, nachdem der Transient endet

• Fügen Sie vorhersehbare Löseelemente hinzu, wenn niederohmige Leistungsversorgungen hohen Strom liefern können

• Überprüfen Sie die Funktionsweise bei extremen Temperaturen, da Haltestrom und Quellimpedanz mit der Temperatur variieren

Die Validierung dieser Verhaltensweisen direkt an den zusammengesetzten Hardware verhindert in der Regel Situationen, in denen der Crowbar einmal erfolgreich schützt, aber anschließend verriegelt bleibt.

Sekundäre Spannungsbegrenzungsgeräte

Sekundäre Schutzstufen sind typischerweise in der Nähe empfindlicher Schaltkreise positioniert, um verbleibende Überspannungsspannung zu begrenzen und schnelle transiente Kanten abzubauen, bevor sie die IC-Pins erreichen.

In vielen Systemen bestehen Rücksetzprobleme nicht, weil Schutzkomponenten fehlen, sondern weil die Platzierung der sekundären Klemmen und die Rückleitung weniger gut optimiert sind.

Typische sekundäre Schutzelemente sind:

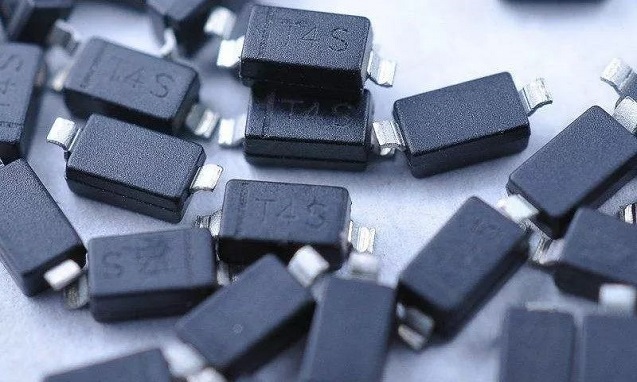

• TVS-Dioden für schnelle Reaktion und enge Klammerung

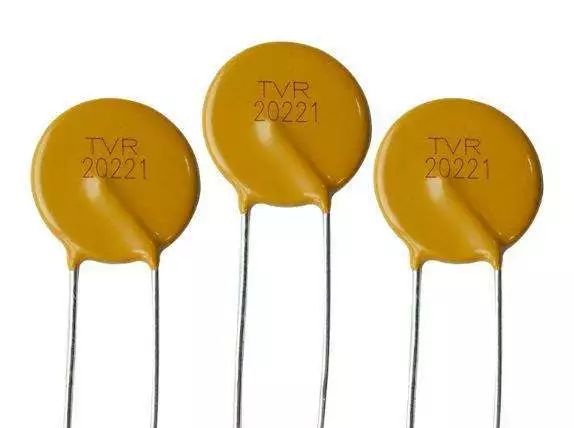

• MOVs zur Absorption höherer Energien an einigen Stromversorgungschnittstellen, unter Berücksichtigung der Alterung und Leckage

• RC- und LC-Elemente, um Überspannungswellenformen zu formen und di/dt in die Klemme zu reduzieren

Schutzstufen, die sich in der Nähe des Connectors und des IC befinden, dienen unterschiedlichen Zwecken.

• Primärer Schutz in der Nähe des Connectors hilft, Überschlagströme aus der PCB-Struktur fernzuhalten

• Sekundärer Schutz in der Nähe der Last verringert den Spannungsstress an den Geräte-Pins

Die gleichzeitige Verwendung beider Ansätze bietet in der Regel eine konsistentere Leistung unter verschiedenen Verdrahtungsbedingungen und Testumgebungen.

Koordinierte Schutzstufen

Zuverlässiger Blitzschutz folgt normalerweise einem gestuften Ansatz:

• Primärer Überspannungsableiter zur Umleitung der Energie in Richtung Chassis oder Erde

• Intentionaler Impedanz zwischen den Stufen

• Sekundäre Klemme in der Nähe des geschützten Schaltkreises

Das Impedanzelement zwingt einen Teil der Überspannung, vor Erreichen der sekundären Klemme abzufallen, wodurch der Spitzenstromstress verringert und die Energieübertragung über die Schutzstufen verbessert wird.

Übliche Impedanzelemente sind:

• Serienwiderstand

• Ferritperlen

• Kontrollierte Induktivität

In vielen Fällen verbessert das Hinzufügen moderater absichtlicher Impedanz den Schutz effektiver, als einfach ein größeres Klemmenbauteil auszuwählen. Die Impedanz formt die Überschlagstromwellenform und reduziert den Spitzenstress an nachgelagerten Geräten.

Selbst kleine Widerstände oder Ferritelemente können das Schutzverhalten erheblich verbessern, wenn Strompfade und induktive Effekte angemessen berücksichtigt werden.

Gestufte Schutzsysteme können dennoch fehlschlagen, wenn die Energieübertragung nicht wie erwartet erfolgt.

Häufige Koordinationsprobleme sind:

• Primäre Geräte feuern später als erwartet

• Serienelemente erreichen Sättigung

• Rückinduktanz der Sekundärklemme dominiert die effektive Klemmen-Spannung

Probleme frühzeitig zu erkennen, reduziert normalerweise den Aufwand für Neuentwicklungen in der späten Phase und die Fehlersuche.

Erdung und Layout-Überlegungen

Die Geometrie der Erdungsbindung beeinflusst die Restspannung direkt, da die Erdungsstruktur Teil des Überspannungsstrompfades ist. Selbst wenn das Schaltbild korrekt aussieht, beeinflussen mechanisches Layout und PCB-Implementierung die tatsächliche Schutzleistung stark.

Die folgenden Layout-Praktiken korrelieren wiederholt mit robusterem Schutzverhalten:

• Halten Sie den primären Überspannungsableiter-Pfad zum Gehäuse oder zur Erde kurz, breit und direkt

• Vermeiden Sie dünne Leitungen und lange Via-Ketten in Hochstrom-Überspannungswegen

• Minimieren Sie die Überspannungsschleifenfläche, um den induktiven Spannungsanstieg zu reduzieren

• Trennen Sie schmutzige Rückwege der Überspannung von empfindlichen Signalreferenzen, wann immer möglich

• Platzieren Sie Sekundärklemmen so, dass ihre Rückwege ebenfalls niedrige Induktivität aufweisen

Ohne angemessene Layout-Kontrolle kann parasitäre Induktivität das Klemmenverhalten stärker dominieren als die Spezifikationen des Bauteils selbst.

Ein Schutzelement kann auf Schaltplanebene korrekt erscheinen, aber dennoch scheitern aufgrund kleiner Erhöhungen der Anschlusslängen oder Rückweginduktivität. Die direkte Messung der Schutzleistung an den IC-Pins macht in der Regel sofort die Bedeutung einer disziplinierten Bindung und Platzierung deutlich, da diese Details stark bestimmen, ob das System Überspannungen ohne Unterbrechungen übersteht.

Überspannungsschutzkomponenten

Überspannungsschutz in echter Hardware funktioniert häufig als ein koordiniertes zweistufiges Klemmen-System, insbesondere wenn das Ziel darin besteht, kurze transiente Überspannungen zu unterdrücken, ohne die IC-Pins übermäßig zu belasten. In der Praxis ist das Ziel selten, eine Überspannung vollständig zu stoppen. Das wirkliche Ziel ist es, den Überspannungsstrom durch einen kontrollierten Pfad zu leiten, den geschützten Knoten innerhalb absoluter Höchstgrenzen zu halten und sauberes, diagnostizierbares Fehlverhalten zu fördern, anstatt intermittierender Fehler, die später als schwierige Wartungsprobleme erscheinen.

Während der Prüfstandtests kann das Schutzdesign einfach erscheinen, bis die Induktivität der Verdrahtung und das Erdungsverhalten ein sauberes Schaltbild in instabile Messungen verwandeln. Aus diesem Grund gehen erfahrene Teams häufig einen umfassenden Ansatz für den Schutz an, der die Handhabung großer Energien, schnelles lokales Klemmen in der Nähe empfindlicher Geräte und die Validierung unter Verwendung realistischer Kabel, Stecker und Rückwege kombiniert.

MOV-Varistoren (Metalloxid-Varistoren)

Ein MOV verhält sich wie ein stark spannungsabhängiger Widerstand. Unter normalem Betriebsstrom bleibt er hochohmig. Steigt die Spannung, wechselt das Bauteil in einen niederohmigen Bereich, der den Knoten klemmt.

Unter den meisten Überspannungsbedingungen ist die Reaktionszeit des MOV schnell genug, um ausreichenden Schutz zu bieten, während die Energiebewältigungsfähigkeit oft eines seiner größten Vorteile bleibt.

MOVs werden häufig an Stromschienen, netzverbundenen Knoten und anderen Niedrigfrequenz-Netzwerken platziert, wo die Überspannungsenergie groß sein kann und wo zusätzliche Kapazitäten im Bereich von Hunderten oder Tausenden von Pikofarad akzeptabel sind. Bei langen Kabelverbindungen absorbieren MOVs oft einen großen Teil der anfänglichen Überspannungsenergie, bevor die nachgeschalteten Schutzstufen aktiv werden.

Eine praktische Möglichkeit, einen MOV zu betrachten, ist als einen Energiespeicher und nicht als einen präzisen Spannungsbegrenzer. Seine Aufgabe besteht normalerweise darin, eine große Überspannung in ein kleineres Ereignis zu reduzieren, das der sekundäre Schutz näher am Silizium-Toleranzniveau bewältigen kann.

Eine häufige Einschränkung von MOVs ist die Kapazität, die oft von Hunderten bis Tausenden von Pikofarad reicht. In Hochgeschwindigkeits- oder Hochimpedanzleitungen kann diese Kapazität den Signalweg belasten, die Flankensteilheit verlangsamen und AC-Leckagen erhöhen.

Bei fertiger Hardware erscheinen diese Effekte oft als:

• Reduzierte Augen-Diagramm-Marge

• Erhöhte Jitter-Empfindlichkeit

• Kleiner Amplitudenverlust

• Unerwartete Last auf analogen Eingängen

Aufgrund dieser Effekte werden MOVs normalerweise auf Hochgeschwindigkeits-Schnittstellen vermieden, es sei denn, die Signalintegritätsanalyse und die praktische Prüfverifizierung bestätigen, dass die hinzugefügte Kapazität akzeptabel bleibt.

MOVs degradieren allmählich, wenn sie wiederholt Überspannungsstress ausgesetzt sind. Der Leckstrom steigt oft mit der Zeit an, während sich das Klemmenverhalten langsam verändert.

Im Feldbetrieb kann diese Degradierung erscheinen als:

• Zunehmender Standby-Strom

• Intermittierende Erwärmung

• Fehler, die mit Gewittern oder wiederholten induktiven Schaltvorgängen korrelieren

Zuverlässige Designs planen normalerweise für die allmähliche Alterung von MOVs und machen das Verhalten am Lebensende vorhersagbar und diagnostizierbar.

Häufige Ansätze zur Alterungsminderung umfassen:

• Spannungs- und Energiederating mit realistischem Sicherheitsabstand

• Thermische Abstände und Kühlreserve zur Reduzierung von Hotspots und Kohlenspuren

• Definiertes Fehlverhalten durch interne Sicherung oder thermischen Schutz, sodass ausgefallene MOVs nicht in dauerhaft kurzgeschlossenen Zuständen verbleiben

Die Behandlung des MOV als verbrauchendes Überspannungselement führt oft zu einem vorhersehbareren langfristigen Systemverhalten.

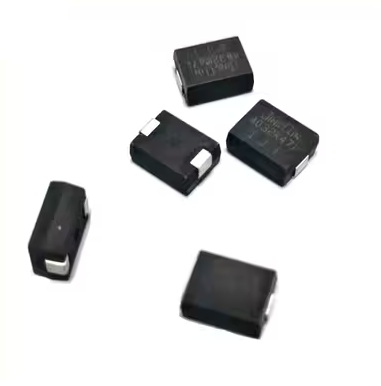

Chip-Varistoren

Chip-Varistoren nutzen MOV-Technologie in kompakten Gehäusen und werden häufig dort eingesetzt, wo der PCB-Platz begrenzt ist und das erwartete Bedrohungsniveau hauptsächlich ESD oder kleine transiente Ereignisse beinhaltet.

Typische Anwendungen umfassen:

• Kleine Subsystem-Stromeingänge

• Steuerleitungen

• Allgemeine I/O, die dem Umgang mit Steckverbindern oder niederenergetischem Schaltgeräusch ausgesetzt ist

Diese Geräte arbeiten gut gegen ESD-Ereignisse des menschlichen Körpers, Kurzschlüssen von Kabeln und kleineren induktiven Störungen innerhalb geschlossener Systeme. Die lokale Klemmung direkt am Stecker verbessert auch den Schutz gegen nahegelegene transiente Aktivität.

Die Hauptbeschränkung von Chip-Varistoren ist die Energieaufnahmefähigkeit. Im Vergleich zu größeren Scheiben-MOVs absorbieren Chip-Varistoren viel weniger Überspannungsenergie, und eine Degeneration kann in härteren Umgebungen schnell auftreten.

Die Verwendung eines Chip-Varistors allein an externen exponierten Schnittstellen kann zu vorzeitiger Alterung oder plötzlichem Ausfall führen, insbesondere bei Installationen, die Folgendes beinhalten:

• Lange externe Kabel

• Außeneinsatz

• Häufige induktive Schaltungen

In vielen praktischen Fällen bestehen Systeme die Labor-ESD-Tests, entwickeln jedoch schrittweise einen erhöhten Leckstrom nach wiederholten Überspannungsexpositionen.

Chip-Varistoren funktionieren daher am besten als Teil einer gestuften Schutzstrategie anstatt als einzige Schutzbarriere.

TVS-Dioden (Transiente Spannungsunterdrücker)

TVS-Dioden reagieren extrem schnell, oft effektiv innerhalb von Sub-Nanosekunden-Zeitskalen während ESD-Ereignissen. Im Vergleich zu MOVs bieten sie unter ähnlichen Bedingungen normalerweise eine niedrigere Klemmspannung.

TVS-Geräte dienen häufig als zweite Schutzstufe, nachdem eine erste Stufenkomponente wie ein GDT oder MOV bereits den größten Teil der Überspannungsenergie absorbiert oder umgeleitet hat.

Wenn korrekt ausgewählt, kann eine TVS-Diode die Spannung nahe einer kontrollierten Grenze halten, die eng mit der Toleranz empfindlicher IC-Pins übereinstimmt.

Die Auswahl von TVS wird zuverlässiger, wenn sie auf tatsächlichen elektrischen Betriebsgrenzen und Layoutverhalten basiert, anstatt sich nur auf Durchschlagspannungsspezifikationen zu verlassen.

Die Betriebs-Schutzspannung sollte die TVS während normaler Betriebsbedingungen, einschließlich Toleranzvariation, Startverhalten, Überschwingen und Hot-Plug-Ereignissen inaktiv halten.

Das Ignorieren normaler Überschwingbedingungen kann zu unnötiger Heizung der TVS, erhöhtem Leckstrom und langfristigem Zuverlässigkeitsabfall führen.

Der dynamische Widerstand beeinflusst die Klemmspannung bei hohen Überschaltstrombedingungen erheblich. Zwei TVS-Geräte mit ähnlicher Durchschlagspannung können sich unter einer 8/20 µs Überspannungswelle sehr unterschiedlich verhalten.

Kabelinduktivität und Erdungsrückstöße beeinflussen zusätzlich das tatsächliche Klemmenverhalten, insbesondere während Hochstromprüfungen.

In der praktischen Validierung bestimmt dieser Parameter oft, ob die Restspannung sicher unter den absoluten Höchstgrenzen bleibt.

Wellenformbewertungen sollten mit dem tatsächlichen Bedrohungsumfeld übereinstimmen.

Wichtige Überlegungen sind:

• Hohe ESD-Bewertungen garantieren nicht automatisch die Überlebensfähigkeit von Überspannungen

• Eine 8/20 µs bewertete TVS kann unter 10/1000 µs Stress unterschiedlich reagieren

Die Anpassung der Wellenform-Spezifikation an die reale Installationsumgebung verringert das Risiko falscher Sicherheit, die nur auf Datenblattwerten basiert.

Obwohl niederkapazitive TVS-Geräte verfügbar sind, beeinflusst die Kapazität weiterhin Hochgeschwindigkeits- und Hochimpedanzschnittstellen.

Für Hochgeschwindigkeitskommunikationsleitungen werden häufig niederkapazitive TVS-Geräte ausgewählt und bewertet, indem:

• Augendiagrammmessungen

• Frequenzganganalysen

Anschlussparasitika, über Stummel und Routing-Geometrie können das endgültige Signalverhalten erheblich beeinflussen, selbst wenn das Schaltbild korrekt erscheint.

Koordinierte Zwei-Stufen-Integration

Eine zweistufige Schutzstruktur funktioniert effektiv, weil jedes Gerät im Bereich arbeitet, in dem es am besten funktioniert. Die erste Stufe absorbiert oder leitet Gesamtenergie um, während die zweite Stufe die verbleibende Überschwingung straff näher an die Siliziumtoleranzgrenze klemmt.

In vielen instabilen Systemen besteht das Hauptproblem nicht in der Schutzkomponente selbst, sondern in der Verbindung zwischen den Stufen. Die Leitungsinduktivität zwischen dem Stecker und der Klemmvorrichtung kann die vom IC wahrgenommene Spannung erheblich erhöhen, da der induktive Term (L·di/dt) direkt zur transienten Spannung addiert.

Eine Layoutstruktur, die die Wellenformverhalten häufig verbessert, umfasst:

• Die schnelle Klemmung physisch nahe am geschützten IC-Pin zu platzieren

• Einen kurzen, niederinduktiven Rückweg zu verwenden

• Positionierung des Hochenergie-Schutzgeräts in der Nähe des externen Eintrittspunkts

Diese physische Anordnung führt in der Regel zu einer niedrigeren Restspannung und einem vorhersehbareren Überspannungsverhalten.

Zuverlässiger Überspannungsschutz hängt normalerweise mehr von der Kontrolle des Überspannungsstromflusses und der Bildung des Strompfads ab als von der Auswahl des stärksten Einzelkomponenten.

MOVs und Chip-Varistoren bieten eine effektive Gesamtdämpfung, bringen jedoch Kompromisse in Bezug auf Kapazität und Langzeitalterung mit sich. TVS-Dioden bieten schnelles, niederohmiges Clamping, aber ihre tatsächliche Leistung hängt stark von ordnungsgemäßem Herunterregeln und layoutpraktiken mit geringer Induktivität ab.

Die Behandlung des Schutzes als ein vollständiges System, das Bedrohungsmodellierung, gestufte Energiehandhabung, interkonnektive Parasitär, Erdungsstrategie und realistische Verifikationstests umfasst, führt in der Regel zu Designs, die während sowohl der Qualifikationstests als auch des langfristigen Feldbetriebs vorhersehbar funktionieren.

Überstromschutzgeräte

Der Überstromschutz verringert das Risiko von hitzebedingtem Schaden in PCB-Leiterbahnen, Steckverbindern, Kabelbäumen und Batterie-Strompfaden, indem der Stromfluss unterbrochen oder der Betrieb in einen sichereren Bereich gezwungen wird, bevor die Temperaturen zerstörerische Ebenen erreichen. In der praktischen Ingenieurarbeit erstreckt sich das Ziel normalerweise über das bloße Stoppen eines Kurzschlusses hinaus. Das größere Ziel ist es, die Fehlerenergie zu steuern, während sie sich über die Zeit aufbaut.

Viele kostspielige Feldfehler werden nicht durch dramatische Kurzschlüsse verursacht, sondern durch wiederholte grenzwertige Überlastungen, die langsam Steckverbinder verfärben, Kunststoffe erweichen oder Lötverbindungen ermüden. Eine haltbarere Schutzstrategie behandelt den Überstrom hauptsächlich als thermisches Problem, das elektrisch ausgelöst wird, während auch von den schlimmsten Betriebsbedingungen wie warmen Gehäusen, eingeschränkter Luftzirkulation und dicht gepackten Komponenten ausgegangen wird.

Überstrombedingungen treten normalerweise in mehreren erkennbaren Formen auf, und jede belastet die Schutzelemente unterschiedlich. Das Verständnis dieser Muster hilft zu erklären, warum Schutzmaßnahmen, die auf dem Papier akzeptabel erscheinen, dennoch zu einer langfristigen Alterung der Hardware führen können. Ein harter Kurzschluss kann kontinuierliche I²R-Erhitzung in Kupfer-Leiterbahnen, Durchkontaktierungen und Anschlusskontakten erzeugen. In vielen Fällen wird das schwächste Element der erste Punkt des Versagens. Kleine Steckverbinder und Kontaktstifte erreichen häufig schädliche Temperaturen, bevor größere Kupferstrukturen auf der Leiterplatte offensichtliche Schäden zeigen. Daher können Platinen elektrisch funktionsfähig erscheinen, während kleinere Kontakte, wie USB-Pins oder Board-to-Board-Steckverbinder, allmählich oxidieren, erweichen oder in einen intermittierenden Betrieb driftet.

Motoren, Heizer und stark belastete Regler können über einen längeren Zeitraum leicht übermäßigen Strom ziehen, insbesondere unter grenzwertigen Betriebsbedingungen. Diese Überlasten führen selten zu dramatischen Ausfällen. Stattdessen reduzieren sie langsam die Zuverlässigkeit und hinterlassen schwer interpretierbare Hinweise. Die Koordinierung des Schutzes um den zulässigen Temperaturanstieg herum, anstatt nur um den Spitzenstrom, bestimmt normalerweise, ob ein Design über längere Betriebszeiten stabil bleibt.

Kapazitive Lasten, Kabel-Hot-Plug-Ereignisse und Batterie-Ladevorgänge können kurze Stromstöße erzeugen, die normales Betriebsverhalten und keine Fehler darstellen. Wenn der Schutz zu aggressiv reagiert, resultiert das in Störungen, unerwarteten Rücksetzungen und vermeidbaren Produktretouren. Gut verfeinerte Designs unterscheiden zwischen normalem Überspannungsstrom und echter Fehlerenergie, indem sie den Anlaufstrom formen und die Reaktionszeit über mehrere Schutzstufen koordinieren.

Ein häufig verwendetes zurücksetzbares Schutzgerät ist das PPTC (polymerer positiver Temperaturkoeffizient) Bauteil. Intern enthält das Gerät eine Polymermatrix, die mit leitenden Partikeln geladen ist. Bei normalem Betrieb bleibt der Widerstand niedrig. Wenn der Strom genügend I²R-Erhitzung erzeugt, dehnt sich das Polymer aus, leitende Pfade trennen sich, der Widerstand steigt stark an und der Strom fällt in einen niedrigeren Haltebereich. Nachdem der Fehler behoben ist und das Gerät abgekühlt ist, kehrt der Widerstand fast auf seinen ursprünglichen Wert zurück. Dieses automatische Wiederherstellungsverhalten macht PPTCs in vielen Konsumgütern attraktiv, da ein Austausch nach vorübergehenden Überlastbedingungen in der Regel nicht erforderlich ist.

Ein PPTC sollte nicht als präziser Strombegrenzer betrachtet werden. Es verhält sich eher wie ein temperaturabhängiger Widerstand mit hochgradig nichtlinearen Eigenschaften. Das Auslösungsverhalten kann merklich zwischen ansonsten identischen Platinen variieren, aufgrund von Unterschieden wie der Kupferfläche unter dem Bauteil, nahegelegenen wärmeproduzierenden Komponenten und den Temperatur- und Luftzirkulationsbedingungen im Gehäuse. Die Behandlung des PPTC sowohl als thermisches als auch als elektrisches Bauteil verhindert normalerweise inkonsistentes Auslösungsverhalten während des tatsächlichen Betriebs.

PPTC-Datenblatt-Spezifikationen werden nur dann sinnvoll, wenn sie zusammen interpretiert werden. Die Fokussierung auf eine einzelne Bewertung führt oft zu Designs, die bei Raumtemperatur gut funktionieren, aber in geschlossenen Produkten instabil werden. I_HOLD steht für den Strom, den das Gerät kontinuierlich führen kann, ohne bei einer bestimmten Umgebungstemperatur, üblicherweise 25°C, auszulösen. I_TRIP steht für den Strom, der erforderlich ist, um das Gerät unter denselben Bedingungen in seinen ausgelösten Zustand zu versetzen. Beide Werte nehmen signifikant ab, wenn die Umgebungstemperatur steigt. Ein Gerät, das auf einer offenen Bank normal funktioniert, kann daher in einem warmen, geschlossenen Gehäuse überempfindlich werden.

Die Auslösezeit hängt von der Fehlergröße, der Umgebungstemperatur und der PCB-Wärmeabführung ab. Mäßige Überlastungen können Sekunden oder sogar Minuten erfordern, bevor die Auslösung erfolgt. Auch wenn dies große PCB-Leiterbahnen ausreichend schützt, kann es dennoch zu schädlicher Erwärmung in Steckverbindern, Kabelkontakten oder Batteriezellen kommen, bevor eine Stromreduktion eintritt. In vielen praktischen Ausfällen löst der Schutz letztlich aus, jedoch erst nachdem bereits lokale thermische Schäden aufgetreten sind.

Ein ausgelöster PPTC verhält sich nicht wie ein vollständig offener Schalter. Der Reststrom fließt normalerweise weiterhin durch das Gerät. Dieser verbleibende Strom kann Schaltkreise in Brownout-Bedingungen halten, unerwünschte Erwärmung aufrechterhalten und instabiles Systemverhalten erzeugen. Anwendungen, die eine vollständige elektrische Isolation erfordern, benötigen in der Regel andere Schutzmethoden wie Einweg-Sicherungen, eFuses, Hot-Swap-Controller oder Lastschalter mit harter Abschneidefunktion.

Die thermischen Bedingungen auf der Platine dominieren oft das Verhalten des PPTC mehr als das Schaltbild selbst. Große Kupferflächen, dicke Ebenen und thermische Durchkontaktierungen leiten Wärme vom PPTC ab und verlangsamen den Eintritt in den ausgelösten Zustand. Auch wenn dies ein zusätzliches Stromreservoir zu bieten scheint, kann es auch schädlichen Strom länger als vorgesehen aufrechterhalten. Designs, die eine schnellere Reaktion erfordern, reduzieren oft Kupfer, das direkt mit den PPTC-Pads verbunden ist, oder wenden kontrollierte thermische Entlastungsstrukturen an.

Das Platzieren von PPTCs in der Nähe von Induktivitäten, Ladegeräten, linearen Reglern oder anderen warmen Komponenten erhöht die lokale Umgebungstemperatur und senkt effektiv I_HOLD. In kompakten Systemen kann das Bewegen des PPTC schon ein kurzes Stück von Wärmequellen weg schwierige intermittierende Rücksetzprobleme beseitigen.

PPTCs funktionieren am besten, wenn sie nicht erwartet werden, jede Schutzanforderung allein zu lösen. Sie als eine Schicht innerhalb einer breiteren Schutzstruktur zu verwenden, führt in der Regel zu stabilerem Verhalten im Feld. PPTCs sind gewöhnlich wirksam für USB-Ports, Zubehörausgänge und allgemeine Verbraucherinterfaces. Diese Anwendungen profitieren von einer automatischen Wiederherstellung nach vorübergehenden Fehlern. Allerdings kann das Verlassen auf einen PPTC allein für Batterieeingänge, Hochenergiebatteriepacks und sicherheitsorientierte Compliance-Pfade wichtige Schutzlücken hinterlassen. Auslöseverzögerungen und Reststrom können dennoch erhebliche Fehlerenergien während dieser Ereignisse zulassen.

Eine gängige Schutzstrategie kombiniert eFuses oder Hot-Swap-Controller für schnelle Abschaltung und kontrollierten Einschaltstrom mit PPTCs als sekundärer rücksetzbarer Schutz gegen wiederholte Missbräuche oder Kabelfehler. Diese geschichtete Struktur reduziert in der Regel unnötige Auslösungen und gewährleistet gleichzeitig ein sauberes Trennungverhalten bei ernsthaften Fehlern.

Die Auswahl von PPTCs wird in der Regel zuverlässiger, wenn sie auf worst-case-Betriebsumgebungen und den Komponenten basieren, die am anfälligsten für lokale Erwärmung sind. I_HOLD sollte über dem maximalen kontinuierlichen Betriebsstrom bei der höchsten zu erwartenden internen Umgebungstemperatur bleiben, nicht nur bei Raumtemperatur. Viele Teams bestätigen dies, indem sie vollständig montierte Produkte bei erhöhten Temperaturen betreiben, bis ein thermisches Gleichgewicht erreicht ist. Das Ziel ist es, den Betrieb in der Nähe instabiler, fast auslösender Bedingungen zu vermeiden, die intermittierende Rücksetzungen verursachen können.

Der Schutz sollte die anfälligste Komponente priorisieren, die oft Steckverbinderkontakte, Kabel, kleine Messwiderstände oder kleine Leiter sind. Das richtige Auslöseprofil ergibt sich aus dem Vergleich des Zeit-zur-Auslösung-Verhaltens mit den thermischen Grenzen, nicht einfach aus dem Abgleich der elektrischen Stromwerte. Tests mit idealen Kurzschlüssen allein stellen selten reale Fehler dar. Realistischere Fehlerszenarien umfassen teilweise Kurzschlüsse, beschädigte Kabel, Feuchtigkeitskontamination und intermittierende Kontaktfehler. Tests unter diesen Bedingungen helfen zu bestimmen, ob der PPTC sinnvollen Schutz bietet oder einfach Variabilität einführt, die die Fehlersuche erschwert.

Wenn Anwendungen schnelle, wiederholbare Reaktionen, genaue Strombegrenzung oder vollständige elektrische Trennung erfordern, funktionieren PPTCs normalerweise besser als sekundärer Schutz und nicht als primäres Schutzelement. Einweg-Sicherungen bieten vorhersehbare Öffnungseigenschaften und vollständige Isolation nach einem Ausfall. Dieses Verhalten macht sie für Hochenergie-Schaltungen geeignet und vermeidet teilweise mit Strom versorgte Fehlerzustände, die die Fehlersuche komplizieren.

eFuses und Hot-Swap-Controller unterstützen kontrollierten Anlaufstrom, programmierbare Strombegrenzung, schnelle Fehlerreaktion sowie Telemetrie- und Überwachungsfunktionen in vielen Fällen. Für USB-C-Stromversorgungssysteme, Hochleistungsbatterie-Designs und empfindliche Rails reduzieren diese Geräte oft sowohl das elektrische Risiko als auch schwierige langfristige Support-Probleme.

Lastschalter bieten eine saubere Trennung der Schiene unter kontrollierten Fehlerbedingungen und können ein vorhersehbares Wiederherstellungsverhalten bieten, wenn sie mit spezieller Fehlererkennungslogik kombiniert werden.

Zurücksetzbare Schutzmaßnahmen funktionieren am effektivsten, wenn sie in eine koordinierte Power-Path-Strategie integriert sind und nicht als direkte Ersatzlösung für herkömmliche Sicherungen betrachtet werden. PPTCs können den Serviceaufwand reduzieren und wiederholte niedriggradige Misshandlungen tolerieren, aber ihr Verhalten wird vorhersehbarer, wenn Designs realistische thermische Annahmen verwenden und die Auslösevariabilität sowie den Reststrom berücksichtigen. Zuverlässige Langzeitprodukte verwenden häufig geschichtete Schutzstrategien, die den Anlaufstrom steuern, die Fehlerenergie schnell reduzieren, wenn nötig, und PPTCs verwenden, wo die automatische Wiederherstellung den größten Nutzen bei häufigen niedrigen bis moderaten Fehlerbedingungen bietet.

Elektronische Schutzkomponenten

ESD-Belastungen in Hochgeschwindigkeitsanschlüssen weisen tendenziell extrem steile Kanten (häufig sub-Nanosekunden-Anstiegszeiten) und sehr große Spitzenströme auf, die innerhalb weniger zehn Nanosekunden zusammenbrechen. Die kurze Dauer kann auf dem Papier täuschend „beherrschbar“ erscheinen, doch die elektrische Gewalt zeigt sich sofort in Layout-Parasitiken, Verpackungsinduktivität und unbeabsichtigten Rückkanälen. Das Schutznetzwerk wird erwartet, dass es während des Einschlags schnell leitet, während es im normalen Verkehr nahezu unsichtbar bleibt, was ein unangenehmes Gleichgewicht darstellt, wenn die Zeitmargen bereits eng sind.

In der Praxis schlagen Leiterplatten oft nicht fehl, weil der Schutz weggelassen wurde, sondern weil die ersten paar Nanosekunden den Strom durch einen Pfad leiten, den der Designer nie vorgesehen hat. Dieses Szenario ist besonders frustrierend, da das Schaltbild korrekt aussehen kann, während der physische Stromkreis eine andere Geschichte erzählt. Aus Sicht des Designs reduziert sich die Arbeit normalerweise auf drei miteinander verknüpfte Fragen: Wo wird der Überspannungsstrom fließen, wie schnell wird der bevorzugte Pfad dominant, und wie viel Signalqualität wird auf dem Weg dorthin aufgegeben?

Entwurfsziele, die üblicherweise für ESD bei schnellen Verbindungen verfolgt werden:

Steuerung des Strompfades, Einschaltzeit des Shunt-Pfades, Restspannung an den IC-Pins, hinzugefügte Kapazität/Induktivität, die vom Kanal gesehen wird, und nach einem Ereignis driftende Signalintegrität (Augen/Jitter/Rückflussverlust).

ESD-Dioden und TVS-Arrays

Bei Hochgeschwindigkeits-I/O sind die üblichen Optionen niederohmige Steuerdioden und Mehrleitungs-TVS-Arrays. Sie klemmen die Leitung zum Schienen- und/oder Erdpotential, sodass der Überspannungsstrom einen gezielt niederohmigen Pfad sieht, anstatt durch die internen Strukturen des ICs zu wandern. Wenn die Auswahl sorgfältig getroffen wird, wird die Klemme zum „offensichtlichen“ Pfad für den Impulsstrom, was die Wahrscheinlichkeit eines kurzen, aber schädlichen Überdrucks an der Pad-Oberfläche verringert.

Kapazität ist der Parameter, der in realen Verbindungen am häufigsten zuerst zu Tage tritt: Bereits kleine Erhöhungen können die Augenöffnung verengen, den Rückflussverlust verschlechtern und den Timing-Spielraum bei schnellen seriellen Kanälen reduzieren. Der dynamische Widerstand verdient ebenfalls besondere Beachtung, da er die Restspannung während der Überspannung prägt, die das geschützte Gerät tatsächlich erlebt. Die Behandlung von sowohl Kapazität als auch dynamischen Widerstand als primäre Spezifikationen führt im Allgemeinen zu weniger Überraschungen als sich auf statische Durchbruchswerte zu verlassen.

Spezifikationen, die den IC-Schutz während eines Überspannungsereignisses stark beeinflussen:

• Kapazität unter tatsächlicher Betriebsspannung

• Dynamischer Widerstand

• Klemmpotenzial bei verschiedenen Stromniveaus

• Leckstrom über den Spannungsbereich

• Paket- und Anschlussinduktivität

Eine DC-Durchbruch- oder Leckage-Tabelle kann beruhigend aussehen, doch ein ESD-Ereignis verhält sich eher wie ein transientes Stromproblem als ein stabiles Spannungsproblem. Die IEC 61000-4-2-Prüfung (Kontakt- und Luftentladung) bietet eine standardisierte Stressform, und die TLP-Charakterisierung liefert einen quantitativeren Einblick in das Trigger-/Klemmbverhalten unter Nanosekunden-Pulsweiten. Wenn ein Gerät sowohl IEC-Bewertungen als auch TLP-Kurven enthält, wird die Auswahl weniger zu Ratespielereien und mehr zu ingenieurtechnischem Urteil, was eine willkommene Veränderung ist, wenn der Zeitplan eng und die Analysezeit für Fehler begrenzt ist.

Häufige Auswahlkriterien, die in Produktionsdesigns verwendet werden:

• Veröffentlichte IEC 61000-4-2-Schutzklasse

• Niedrige Kapazität bei Betriebsspannung

• TLP-Kurven, die stabile Klemmen bei erwarteten Spitzenströmen zeigen

• Akzeptabler Leckstrom über den Betriebstemperaturbereich

• Geeignetes Paket für niedriginduktives PCB-Layout

Die Platzierung ist oft der entscheidende Faktor dafür, ob der Clamp schnell genug im realen Aufbau wirkt. Das Array oder die Diode sollte so platziert werden, dass der Überschussstrom durch die kleinste praktische Schlaufenfläche zum Referenzplan zurückkehrt, um die Induktivität im Entladeweg zu minimieren. Eine vertraute Lektion aus Laborfehlern ist, dass die Verschiebung eines ESD-Arrays nur um wenige Zentimeter vom Anschluss einen sonst fähigen Clamp in einen trägen verwandeln kann, da die Leiterinduktivität den geschützten Knoten kurzzeitig anhebt, bevor das Gerät ihn absenken kann.

Layout-Praktiken, die üblicherweise die Clamp-Verzögerung reduzieren:

• Kurze PCB-Spuren

• Breite Kupferbahnen für den Stromfluss

• Direkte Via-Stiche zu einem soliden Referenzplan

• Kleine Schlaufenfläche

• Klare Rückführungswege weg von empfindlichen Schaltungen

Serieninduktivitäten

Eine Serieninduktivität widersteht schnellen Stromänderungen (di/dt). Im Kontext eines ESD-Pulses kann ein kleiner Serienwert den Anstieg des Stroms in die Clamp abschwächen und die Kante, die am geschützten IC ankommt, verlangsamen. Das reduziert typischerweise die momentane Dissipation im Shunt-Gerät und senkt die Spitzenspannung an empfindlichen Pins, indem es verhindert, dass der Strom so abrupt ansteigt.

Der Nachteil sind zusätzliche Serienimpedanzen, die sich als Diskontinuitäten, zusätzliche Gruppenzögerungen oder Resonanzen mit parasitären Kapazitäten zeigen können. Bei Hochgeschwindigkeitsverbindungen kann selbst "kleine" Induktivität für den Kanal sichtbar werden, und es ist nicht ungewöhnlich, die Spannung zwischen saubereren ESD-Wellenformen und einem etwas hässlicheren Augendiagramm zu spüren. Die Auswahl verläuft tendenziell reibungsloser, wenn der Ausgangspunkt das Signal-Integritäts-Budget (Rückflussverlust, Augenschema, Jitter) ist, gefolgt von der Auswahl der kleinsten Induktivität, die immer noch eine messbare Reduzierung der Stromansteiggeschwindigkeit ergibt.

Bewertungsprüfpunkte, die häufig vor der Auswahl der Induktivität überprüft werden:

• Einfügungsverlust über die Bandbreite der Schnittstelle

• Impedanzdiskontinuität relativ zur Linienimpedanz (Z0)

• Zeitbereichsring mit Clamp-Kapazität

• Augendiagramm und Jitter-Auswirkungen

• Korrelation mit gemessenem ESD-Spitzenstrom und -spannung

Transiente Ströme können einige Induktivitäten zur Sättigung treiben, und einmal gesättigt, kann das Bauteil möglicherweise nicht mehr die beabsichtigte Impedanz zur Verfügung stellen, genau in dem Moment, in dem es hinzugefügt wurde, um zu helfen. Die Überprüfung des Sättigungsverhaltens unter gepulsten Bedingungen (oder die Auswahl von Bauteilen mit genügend Spielraum) vermeidet die unangenehme Situation, in der das Schutznetzwerk in der Simulation konsistent aussieht, sich aber auf dem Tisch verändert.

Eine Serieninduktivität sollte am besten als ein Element zur Stromformung betrachtet werden und nicht als Ersatz für einen Clamp. Wenn beide zusammen verwendet werden, ist das Ziel kooperatives Verhalten: Die Induktivität mäßigt den Puls, sodass der Clamp kontrolliert eingreift, anstatt den geschützten IC standardmäßig die ersten paar Nanosekunden absorbieren zu lassen.

Ferritperlen

Ferritperlen verhalten sich mehr wie frequenzabhängige verlustbehaftete Impedanzen als wie ideale Induktivitäten. Bei höheren Frequenzen weisen sie erhebliche Verluste auf, die RF-Geräusche dämpfen und das Klingeln dämpfen können. Diese Dämpfung kann indirekt die ESD-Robustheit verbessern, da untergedämpfte Resonanzen höhere Spitzenspannungen am IC erzeugen können, als es eine einfache "Einzelspitze"-Annahme suggeriert.

Eine einzelne Impedanzzahl bei einer Frequenz erzählt selten die ganze Geschichte; die Impedanz-gegen-Frequenz-Kurve ist der entscheidende Input. Diese Kurve an den störenden Frequenzbereich der Schnittstelle (häufig verbunden mit Leiterbahnlänge, Paketparasitiken und Anschlussverhalten) anzupassen, führt in der Regel zu vorhersehbareren Ergebnissen. Die DC-Strombewertung und der DC-Widerstand sind ebenfalls wichtig: übermäßiger DCR verursacht Spannungsabfall und Erwärmung im normalen Betrieb, während eine unzureichende Stromkapazität das Verhalten der Perle unter Transienten verändern kann.

Parameter, die häufig beim Auswählen einer Ferritperle überprüft werden:

• Impedanzkurve (R und X gegen Frequenz)

• Ziel-Dämpfungsfrequenzbereich

• DC-Widerstand

• DC-Strombewertung

• Temperaturabhängigkeit

• Leistung unter Puls- und Transientenbedingungen

Die Platzierung kann das Koppeln entweder reduzieren oder verschärfen. Eine schlecht platzierte Perle kann die Schlaufenfläche vergrößern, die Kopplung in angrenzende Leiterbahnen erhöhen oder effektiver abstrahlen, wodurch die Struktur mehr wie eine unbeabsichtigte Antenne als wie ein gedämpfter Abschnitt wirkt. Die Perle in der Nähe der Lärmquelle oder Eintrittsstelle zu halten, einen engen Rückweg aufrechtzuerhalten und lange Stubs zu vermeiden, verringert in der Regel die Chance, neue Resonanzen zu erzeugen, während man versucht, alte zu unterdrücken.

Platzierungstechniken, die üblicherweise unerwünschte Strahlung und Kopplung reduzieren:

• Ferritperle nahe der Lärmquelle oder Eintrittsstelle platziert

• Kompakte Anordnung der Stromschleife

• Kurze PCB-Verbindungen mit solider Kontinuität zum Referenzplan

• Keine langen PCB-Stubs

• Angemessener Abstand von empfindlichen parallelen Spuren

Ferritperlen zeigen tendenziell die beste Leistung, wenn sie als Dämpfungselemente behandelt werden, die auf eine spezifische Impedanzumgebung abgestimmt sind, anstatt als generische „Filter“. Die zuverlässigsten Ergebnisse ergeben sich oft aus der Kombination von Perlenauswahl mit Messung (VNA/TDR) oder Simulation des umliegenden Netzwerks, da der Nutzen der Perle stark davon abhängt, womit sie auf beiden Seiten verbunden ist. Dieser zusätzliche Schritt kann anfangs wie ein Aufwand erscheinen, verhindert jedoch oft die späte Frustration, intermittierende EMI- und ESD-Symptome zu verfolgen, die nur in bestimmten Kabel- oder Chassiskonfigurationen auftreten.

Fazit

Effektiver Schutz von Schaltkreisen hängt von der sorgfältigen Verwaltung von Spannungsstress, Stromfluss, thermischem Verhalten und Fehlerspeicher über das gesamte System ab. Da elektronische Geräte immer kleiner, schneller und dichter integriert werden, erfordert das Schutzdesign zunehmend koordinierte mehrstufige Ansätze anstelle von der Abhängigkeit von einzelnen Komponenten allein. Das Verständnis dafür, wie Transienten mit Stromnetzen, Schnittstellen und Halbleiterstrukturen interagieren, hilft, die Zuverlässigkeit zu verbessern, langfristige Degradation zu reduzieren und den stabilen Betrieb unter realen elektrischen Bedingungen aufrechtzuerhalten.

Häufig gestellte Fragen [FAQ]

1. Warum wird moderner Schutz von Schaltkreisen als energieeffiziente Strategie auf Systemebene angesehen anstatt nur als Schadensverhütung?

Moderner Schutz von Schaltkreisen ist so konzipiert, dass er steuert, wie elektrische Fehlerspeicher durch ein System fließen, anstatt nur den Schaden nach dessen Auftreten zu stoppen. Schutznetzwerke koordinieren jetzt Spannungsbegrenzung, Strombegrenzung, thermische Steuerung und kontrolliertes Abschaltverhalten so, dass abnormale Ereignisse vorhersehbar und eingegrenzt bleiben. In praktischen Designs wird der Fehlerstrom von empfindlichen Halbleiterbauelementen abgeleitet, während Spannung, Strom und Temperatur innerhalb sicherer Betriebsgrenzen gehalten werden. Dieser Ansatz verbessert die Zuverlässigkeit, vereinfacht die Fehlersuche und reduziert die Ausbreitung von Schäden über gemeinsame Stromschienen und Schnittstellen.

2. Warum machen niedrigere Betriebsspannungen moderne Elektronik anfälliger für transiente Überspannungen?

Da die Prozessknoten von Halbleitern weiterhin schrumpfen, sinken auch die Versorgungsspannungen, um die Effizienz zu verbessern und den Stromverbrauch zu senken. Dies lässt jedoch viel weniger Spielraum zwischen der normalen Betriebsspannung und den maximalen Grenzwerten von ICs. Kleine Überschwinger, die durch parasitäre Induktivität, gleichzeitiges Schaltgeräusch oder gemeinsame Rückführungswege verursacht werden, können jetzt die sicheren Betriebsgrenzen viel leichter überschreiten als in älteren Systemen. Selbst kurze Spannungsspitzen, die einst harmlos schienen, können dünne Gate-Oxidschichten und empfindliche Übergangsstrukturen in modernen Niederspannungsgeräten belasten.

3. Warum benötigen automobile und industrielle Systeme in der Regel gestuften Schutz anstelle von einer einzigen Schutzkomponente?

Automobil- und Industrieumgebungen setzen Elektronik sehr unterschiedlichen Fehlermöglichkeiten und Energieniveaus aus, einschließlich Nanosekunden-ESD-Pulsen, Mikrosekunden-Überspannungen und Millisekunden-Ladungsabwürfen. Ein einzelnes Schutzelement arbeitet selten auf allen diesen Zeitskalen gleichzeitig gut. Schnelle Klemmen behandeln scharfe transiente Ränder, während energiehandhabende Komponenten länger andauernde Ereignisse absorbieren, und Trennstufen den anhaltenden Stromfluss begrenzen. Die Koordinierung mehrerer Schutzstufen ermöglicht es jedem Gerät, in seinem stärksten Bereich zu arbeiten, anstatt eine Komponente zu zwingen, jeden Typ von Stress allein zu absorbieren.

4. Warum können Leiterplatten allmählich ausfallen, auch wenn kein sichtbarer elektrischer Schaden vorhanden ist?

Viele Ausfälle treten durch kumulative Überbeanspruchung auf, anstatt durch sofort katastrophalen Zusammenbruch. Wiederholte Exposition gegenüber kleinen Überspannungen, Wärme oder Überstromereignissen kann langsam Übergänge, Dielektrika, Anschlüsse und PCB-Oberflächen schwächen. Effekte wie Elektromigration, dielektrische Degradation, Wachstum von Leckströmen und Kohlenstoffverfolgung beeinflussen möglicherweise anfangs nicht die Funktionalität, verringern jedoch allmählich die Betriebsreserve über die Zeit. Schließlich kann ein Routineereignis wie das Einstecken eines Kabels oder ein kleiner Temperaturanstieg nach Monaten oder Jahren versteckter Degradierung zu einem vollständigen Ausfall führen.

5. Warum beeinflussen Erdung und PCB-Layout oft die Leistung von Überspannungsschutz mehr als das Schutzelement selbst?

Während schneller Überspannungsereignisse erzeugt parasitäre Induktivität in Leiterbahnen, Durchkontaktierungen und Erdungswegen einen zusätzlichen Spannungsanstieg, der proportional zu L·di/dt ist. Selbst wenn ein Klemmenbauteil hervorragende Spezifikationen hat, können lange Rückführungswege oder schlechte Chassisverbindungen dazu führen, dass große Überschwingspannungen an geschützten IC-Pins erscheinen, bevor das Schutzgerät vollständig reagiert. Kurze, breite, niederinduktive Entladewege verbessern in der Regel das Schutzverhalten effektiver als einfach die Auswahl höher bewerteter Komponenten. In vielen echten Systemen bestimmt letztendlich die Layout-Geometrie, wie effizient der Überschussstrom empfindliche Schaltungen umgeht.

6. Warum werden Gasentladungstuben häufig mit TVS-Dioden in Überspannungsschutzsystemen kombiniert?

Gasentladungstuben sind hervorragend geeignet, um extrem hohe Surge-Ströme zu bewältigen, während sie während des normalen Betriebs eine sehr niedrige Kapazität aufrechterhalten. Sie lösen jedoch nicht sofort aus und erlauben oft vorübergehende Überspannungen, bevor die Leitfähigkeit beginnt. TVS-Dioden reagieren viel schneller und bieten eine engere Spannungsbegrenzung in der Nähe empfindlicher Elektronik. Die Kombination der beiden Bauteile schafft ein koordiniertes System, in dem die GDT die Gesamtüberschussenergien absorbiert, während die TVS die verbleibende Überschwingung in der Nähe der geschützten Schaltung unterdrückt.

7. Warum sind MOV-Varistoren effektiv zum Schutz von Stromleitungen, werden jedoch oft bei Hochgeschwindigkeitskommunikationsleitungen vermieden?

MOVs bieten eine starke Energieabsorption und reagieren schnell genug auf viele Überspannungsereignisse, was sie auf Stromschienen und netzverbundenen Systemen sehr effektiv macht. Sie führen jedoch typischerweise zu einer relativ großen Kapazität, die Hochgeschwindigkeitssignale verzerren kann, indem sie den Augen-Diagramm-Spielraum verringert, die Jitterempfindlichkeit erhöht und analoge Eingänge belastet. Ihr elektrisches Verhalten ändert sich auch allmählich mit wiederholtem Überspannungs-Exposure. Aufgrund dieser Einschränkungen sind MOVs in der Regel besser für niederfrequente, hochenergetische Schnittstellen geeignet als für präzise Kommunikationskanäle.

8. Warum gelten TVS-Dioden als eines der wichtigsten sekundären Schutzelemente für empfindliche ICs?

TVS-Dioden reagieren extrem schnell, oft innerhalb von Sub-Nanosekunden während ESD-Ereignissen, wodurch sie transiente Spannungen abfangen können, bevor übermäßiger Stress die Halbleiteranschlüsse erreicht. Anders als Bulk-Überschussabsorber sind TVS-Geräte für eine enge Spannungsbegrenzung in der Nähe des geschützten Knotens optimiert. Ihre Effektivität hängt stark von der Auswahl der richtigen Betriebsspannung, des dynamischen Widerstands und der anordnung von niederinduktiven Layouts ab. Wenn sie richtig mit vorgelagerten Schutzelementen koordiniert sind, reduzieren TVS-Dioden erheblich die Restspannung, die empfindliche ICs während transiente Ereignisse erleben.

9. Warum verhalten sich PPTC-rücksetzbare Sicherungen inkonsistent bei verschiedenen PCB-Layouts und Gehäusebedingungen?

PPTC-Geräte reagieren hauptsächlich auf Temperatur und nicht nur auf den präzisen Strom. Ihr Auslöseverhalten hängt stark von der Kupferfläche, dem Luftstrom, nahen Wärmequellen, der Gehäusetemperatur und dem thermischen Design der PCB ab. Große Kupferflächen oder nahe warme Komponenten können erheblich beeinflussen, wie schnell das Gerät sich erhitzt und auslöst. Aufgrund dieser thermischen Abhängigkeit können zwei ansonsten identische Platinen unter realen Betriebsbedingungen merklich unterschiedliche Auslösecharakteristiken aufweisen. Die Betrachtung von PPTCs sowohl als thermische als auch elektrische Geräte führt in der Regel zu einem stabileren und vorhersehbareren Schutzverhalten.

10. Warum wird der ESD-Schutz an Hochgeschwindigkeits-Schnittstellen als eine der schwierigsten Schutzherausforderungen in der Elektronik angesehen?

Hochgeschwindigkeits-Schnittstellen erfordern Schutznetzwerke, die während ESD-Ausschlägen extrem schnell reagieren, während sie während der normalen Datenübertragung elektrisch unsichtbar bleiben. Selbst sehr kleine Kapazitäten oder Induktivitäten, die durch Schutzelemente hinzugefügt werden, können Augendiagramme verschlechtern, Jitter erhöhen und die Timing-Marge bei schnellen seriellen Verbindungen reduzieren. Gleichzeitig weisen ESD-Ereignisse extrem schnelle Kanten und hohe Spitzströme auf, die PCB-Parasiten und unbeabsichtigte Rückwege ausnutzen. Ein erfolgreicher ESD-Schutz hängt daher nicht nur von der Auswahl des Sperrelementes ab, sondern auch von der präzisen Kontrolle des Stromflusses, der Geometrie der Rückleitung und der Signalintegritätsleistung.
