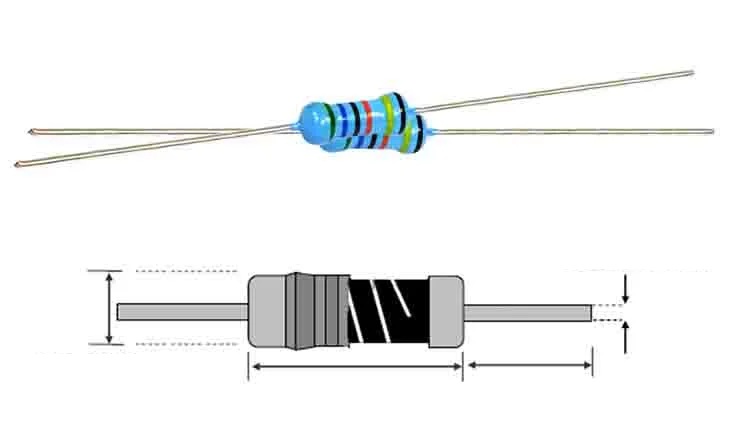

Auswahl des richtigen CAN-Bus-Abschlusswiderstands: 120 Ω und 0,25 W erklärt

Abschlusswiderstände sind in CAN-Bus-Systemen unerlässlich, da sie dazu beitragen, eine stabile und genaue Kommunikation zwischen angeschlossenen Geräten aufrechtzuerhalten.In diesem Artikel wird erklärt, wie sie Rauschen reduzieren, Signalreflexionen verhindern und die Signalwiederherstellung im Netzwerk verbessern.Außerdem wird erläutert, warum 120-Ω-Widerstände als Standardwert für den CAN-Bus-Abschluss verwendet werden und wie sich richtige Leistungswerte wie 0,25 W und 0,5 W auf Sicherheit, thermische Leistung und langfristige Zuverlässigkeit auswirken.Zusammengenommen zeigen diese Themen, wie die richtige Widerstandsauswahl den zuverlässigen CAN-Bus-Betrieb unter realen Bedingungen unterstützt.

Katalog

Die Rolle von Abschlusswiderständen

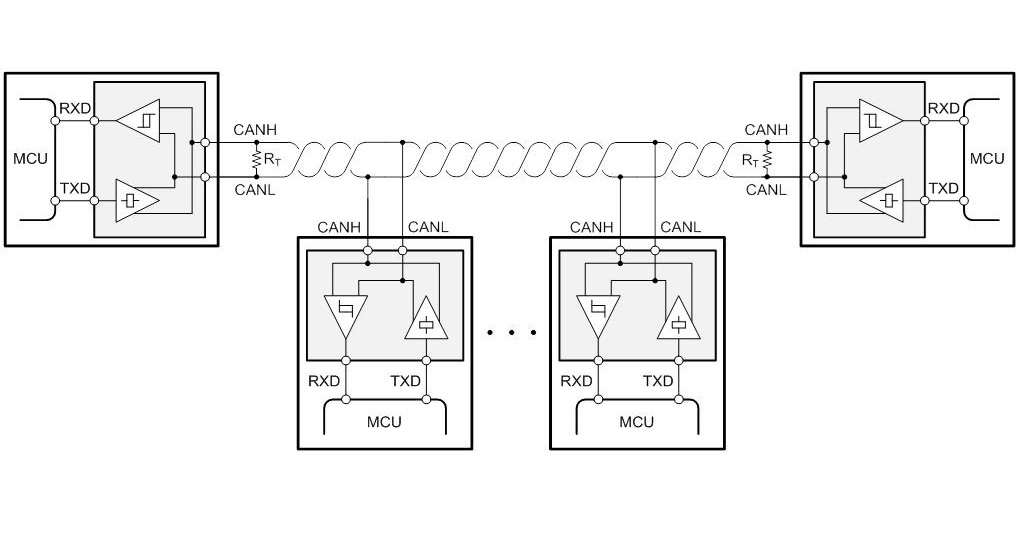

Abschlusswiderstände sind in CAN-Bussystemen wichtig, da sie dazu beitragen, die Kommunikation stabil und zuverlässig zu halten.Sie reduzieren Rauschen, verhindern Signalreflexionen und unterstützen einen reibungslosen Datenfluss zwischen Geräten.Diese Widerstände werden an beiden Enden des Busses platziert, um ein ordnungsgemäßes Signalverhalten im gesamten Netzwerk aufrechtzuerhalten.

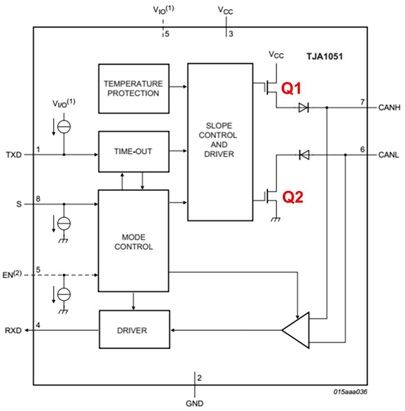

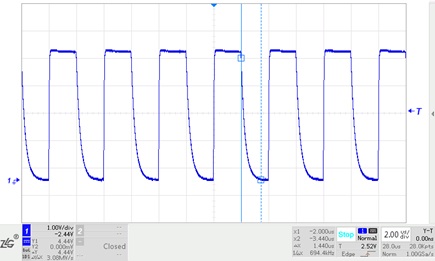

Der CAN-Bus arbeitet mit zwei Zuständen, dominant und rezessiv, basierend auf Spannungsunterschieden.Wenn sich das System im rezessiven Zustand befindet, wird es empfindlicher gegenüber externen Störungen.Kleine elektrische Störungen können zu Fehlsignalen führen.Ein zwischen CANH und CANL platzierter Widerstand hilft, dieses Rauschen zu absorbieren und das Signal sauber zu halten.Die Widerstandswerte werden ausgewählt, um Störungen zu reduzieren und gleichzeitig zusätzlichen Leistungsverlust zu vermeiden.

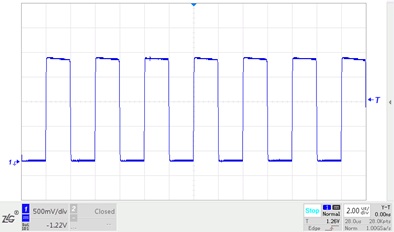

Bei der Kommunikation kann es zu einem Energiestau im System kommen.Ohne Widerstände verlangsamt diese gespeicherte Energie die Rückkehr in den Normalzustand.Abschlusswiderstände tragen dazu bei, diese Energie schnell freizusetzen und so die Reaktionszeit zu verbessern.Tests haben gezeigt, dass das Hinzufügen eines geeigneten Widerstands die Verzögerung reduziert und die Systemleistung verbessert, insbesondere in schnellen oder ausgelasteten Netzwerken.

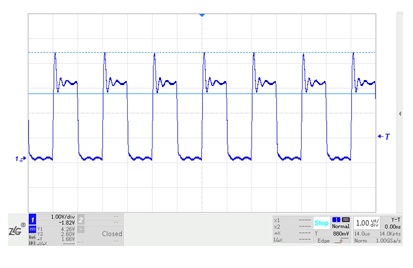

Signalreflexionen können auch aufgrund einer Impedanzfehlanpassung oder Kabelproblemen auftreten.Diese Reflexionen verzerren die Signale und beeinträchtigen die Datengenauigkeit.Abschlusswiderstände passen sich der Kabelimpedanz an und absorbieren überschüssige Energie, um eine klare Kommunikation aufrechtzuerhalten.Dies ist in komplexen Systemen wie Fahrzeugen und Industriemaschinen wichtig.

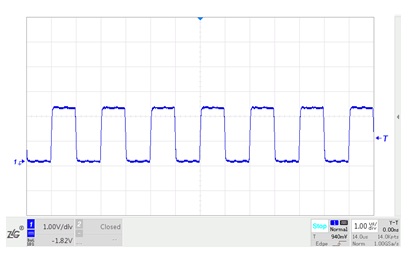

Zuverlässige Leistung hängt auch von der richtigen Auswahl und Installation der Komponenten ab.Widerstände müssen die erforderlichen Leistungsniveaus bewältigen, insbesondere unter rauen Bedingungen.Um Ausfälle zu vermeiden, sind eine korrekte Platzierung und sichere Verbindungen erforderlich.Die Einhaltung von Standards wie ISO 11898 gewährleistet Kompatibilität und einfachere Systemwartung.

Mögliche Ausfälle werden in realen Anwendungen berücksichtigt und Backup-Lösungen zur Verbesserung der Zuverlässigkeit hinzugefügt.Insgesamt unterstützen Abschlusswiderstände ein Gleichgewicht zwischen Einfachheit, Effizienz und Stabilität beim CAN-Bus-Design.Der reale Einsatz erfordert häufig Anpassungen je nach Bedingungen, um die Leistung in verschiedenen Umgebungen zu verbessern.

Gründe, sich für 120-Ω-Widerstände zu entscheiden

Die Impedanz stellt die kombinierte Wirkung von Widerstand und Reaktanz (einschließlich kapazitiver und induktiver Komponenten) dar und veranschaulicht, wie Schaltkreise dem Fluss von Wechselströmen widerstehen.Diese Eigenschaft integriert dynamisches und statisches elektrisches Verhalten und ist für die Analyse von Schaltkreisreaktionen auf variable Signalfrequenzen von wesentlicher Bedeutung.Bei Hochgeschwindigkeitskommunikationsanwendungen, wie sie beispielsweise in CAN-Bussen (Controller Area Network) vorkommen, ist die Impedanzausrichtung für die Aufrechterhaltung der Signalklarheit von entscheidender Bedeutung.Um dies zu erreichen, ist eine sorgfältige Anpassung der Impedanz erforderlich, die Signalverzerrungen deutlich minimiert und einen konsistenten Systembetrieb gewährleistet.

Um die charakteristische Impedanz von CAN-Bus-Kabeln effektiv zu messen, schließen Sie ein Kabel an einen Rechteckwellengenerator an und stellen Sie den externen Widerstandswert fein ein, bis sichtbare Anomalien, wie z. B. Wellenformschwingungen, verringert werden.Praktische Experimente zeigen, dass Twisted-Pair-Automobilkabel im Allgemeinen eine Impedanz von etwa 120 Ω besitzen, ein Wert, der durch die ISO 11898-2-Normen bestätigt wird.Diese Methode berücksichtigt Faktoren wie Steckertypen, dielektrische Eigenschaften und Kabelgeometrie, die die Messergebnisse über theoretische Modelle hinaus beeinflussen.

Die Verwendung von 120-Ω-Widerständen ist auf die charakteristische Impedanz der in CAN-Bus-Architekturen integrierten Twisted-Pair-Kabel abgestimmt.Dieser Widerstandswert ermöglicht reibungslose Signalübergänge zwischen Kommunikationsknoten und minimiert Reflexionsverzerrungen und Signaldämpfung.Die von der Industrie vorangetriebene Standardisierung dieser Widerstände ist das Ergebnis umfangreicher Forschungs- und Anwendungsversuche, die sowohl ihre Funktionszuverlässigkeit als auch ihre Eignung für den breiten Einsatz in der Automobil- und Industriebranche betonen.Die Konstruktion und der Einbau dieser Widerstände tragen auch dazu bei, elektromagnetisches Rauschen zu reduzieren und einen robusten Datenaustausch über komplexe Netzwerke hinweg aufrechtzuerhalten.

Iteratives Design, Tests und Diagnose werden verwendet, um Impedanzfehlanpassungen zu finden.Diese Schritte helfen, Fehler zu erkennen und Kommunikationswege zu verbessern.Abschlusswiderstände werden während der Wartung überprüft und Kabelverbindungen werden auf die Einhaltung der 120-Ω-Anforderung überprüft.Diese Aktivitäten spiegeln ein kollektives Vertrauen auf standardisierte Praktiken wider, unterstützt durch eine weit verbreitete erfolgreiche Integration in unterschiedliche industrielle Kontexte.Die anhaltende Verbreitung von 120-Ω-Widerständen ist ein Beispiel für jahrzehntelang gesammeltes Wissen und gemeinsame Erfahrungen in verschiedenen Ingenieursektoren.

Das Prinzip der Impedanzanpassung geht über CAN-Systeme im Automobilbereich hinaus und integriert grundlegende Praktiken in umfassendere Hochgeschwindigkeitskommunikationstechnologien.Geringfügige Impedanzungleichgewichte können zu Rauschen führen, das Timing des Datensignals verzerren oder die Synchronisation untergraben.Strukturierte Praktiken, die auf Ethernet- oder Hochfrequenzschaltungsdesigns basieren, zeigen beispielsweise, wie die Aufrechterhaltung der Impedanzgleichmäßigkeit eine dauerhafte Konnektivität und konsistente Datentreue gewährleistet.Erkenntnisse aus diesen Bereichen erweitern den technischen Einblick in die zuverlässige Leistung, die durch standardisierte Verfahren wie die 120-Ω-Impedanzanpassung ermöglicht wird.

Die Einführung von 120 Ω für CAN-Bussysteme veranschaulicht die Verschmelzung von technischen Modellen und empirischen Verfeinerungsbemühungen.Während Richtlinien erste Rahmenbedingungen bieten, die auf mathematischer Genauigkeit basieren, werden diese Prinzipien durch iterative praktische Tests und industrielle Tests verfeinert, um die betriebliche Wirksamkeit in der Praxis zu gewährleisten.Solche ausgewogenen technischen Methoden betonen das Zusammenspiel zwischen kalkulierter Voraussicht und adaptiver Ausführung, einer Dynamik, die für die Förderung innovativer und nachhaltiger Lösungen in der Praxis von entscheidender Bedeutung ist.

Vorteile der Wahl von 0,25-W-Widerständen

• Behandelt Fehlerzustände sicher: Ein 0,25-W-Widerstand kann Kurzschlusssituationen bewältigen, z. B. einen Kurzschluss zu einer höheren Spannung.Es kann die erzeugte Wärme sicher und störungsfrei verwalten.
• Unterstützt eine stabile Verlustleistung: Bei kurzen Fehlerereignissen kann es etwa 0,3 W verarbeiten.Dies trägt zur Aufrechterhaltung eines stabilen Betriebs bei und verhindert plötzliche Schäden am System.
• Gutes Gleichgewicht zwischen Größe und Stärke: Ein 0,25-W-Widerstand bietet ausreichend Belastbarkeit und bleibt dabei kompakt.Dadurch eignet es sich für enge Räume wie Automobilschaltkreise.
• Verbessert die thermische Zuverlässigkeit: Es verringert das Risiko einer Überhitzung.Dies trägt dazu bei, die Lebensdauer der Komponenten zu verlängern und die Leistung im Laufe der Zeit konstant zu halten.
• Kostengünstige Lösung: Es bietet ausreichend Schutz, ohne die Kosten zu erhöhen.Dies macht es für die meisten Standard-CAN-Bus-Designs praktisch.
• Widersteht Temperaturschwankungen: Es kann Temperaturänderungen unter realen Bedingungen bewältigen.Dies trägt dazu bei, eine stabile Leistung in Automobil- und Industrieumgebungen aufrechtzuerhalten.

Vorteile höherer Nennleistungen (0,5-W-Option)

• Zusätzlicher Sicherheitsspielraum: Ein 0,5-W-Widerstand kann mehr Leistung verarbeiten und bietet zusätzlichen Schutz bei unerwarteten Spannungsspitzen oder längeren Fehlern.
• Verbesserte langfristige Zuverlässigkeit: Widerstände mit höherer Nennleistung halten unter Belastung länger.Dies ist nützlich bei Systemen, die kontinuierlich laufen oder rauen Bedingungen ausgesetzt sind.
• Besser für raue Umgebungen: Es arbeitet bei großer Hitze oder instabilen Bedingungen zuverlässiger und verringert so das Risiko eines Ausfalls.

Praktische Designvorteile:

• Entspricht realen Bedingungen: Während 0,25 W theoretisch oft ausreichen, können reale Systeme einer höheren Belastung ausgesetzt sein.Die Wahl der richtigen Bewertung verbessert die Zuverlässigkeit.
• Passt sich an unerwartete Änderungen an: Durch die Gestaltung mit etwas Spielraum kann das System plötzliche Änderungen wie Spannungsspitzen oder Wärmestau bewältigen.
• Verbessert die allgemeine Systemhaltbarkeit: Die richtige Auswahl des Widerstands trägt dazu bei, einen langfristig stabilen Betrieb sicherzustellen und Wartungsprobleme zu reduzieren.

Fazit

Abschlusswiderstände spielen eine Schlüsselrolle dabei, die CAN-Bus-Kommunikation stabil, klar und zuverlässig zu halten.Ihre Fähigkeit, die Kabelimpedanz anzupassen, Reflexionen zu reduzieren und die Signalwiederherstellung zu verbessern, macht sie für eine ordnungsgemäße Netzwerkleistung erforderlich.Der Artikel zeigt auch, dass der übliche 120-Ω-Wert auf einer praktischen Impedanzanpassung basiert, während geeignete Nennleistungen dem Widerstand helfen, mit Hitze, Fehlern und sich ändernden Betriebsbedingungen umzugehen.Die Wahl des richtigen Abschlusswiderstands verbessert die Systemhaltbarkeit, unterstützt einen sichereren Betrieb und trägt dazu bei, eine konsistente Kommunikation in Automobil- und Industrieanwendungen aufrechtzuerhalten.

Häufig gestellte Fragen [FAQ]

1. Was bedeutet „CAN-Bus“?

CAN-Bus steht für Controller Area Network Bus.Dabei handelt es sich um ein Kommunikationssystem, das es elektronischen Geräten, insbesondere in Fahrzeugen, ermöglicht, zuverlässig Daten untereinander auszutauschen.Es verbindet Komponenten wie Sensoren, Controller und Steuergeräte, sodass sie reibungslos zusammenarbeiten können.

2. Ist der CAN-Bus Vollduplex oder Halbduplex?Kann es gleichzeitig Daten senden und empfangen?

Der CAN-Bus ist Halbduplex.Es kann Daten entweder gleichzeitig senden oder empfangen, nicht beides gleichzeitig.Es verwendet ein prioritätsbasiertes System, um mehrere Geräte zu verwalten und Datenkollisionen zu vermeiden.

3. Wie ist der CAN-Bus angeschlossen?

Der CAN-Bus ist über Strom-, Erdungs- und Kommunikationsleitungen verbunden.Das System ist an eine konstante Stromquelle, eine stabile Erdung und eine Zubehörverkabelung angeschlossen, die bei Zündung aktiviert wird.Richtige Verbindungen sind wichtig, um eine stabile und zuverlässige Kommunikation aufrechtzuerhalten.
