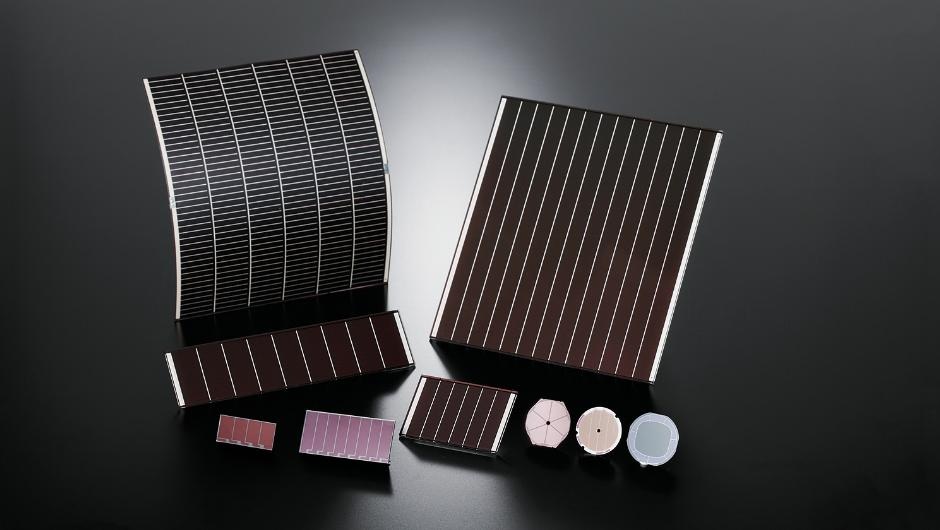

Amorphe Siliziumsolarzellen: Struktur, Arbeitsprinzip und Anwendungen

Amorphe Siliziumsolarzellen sind Dünnschicht-Photovoltaikgeräte, die sehr wenig Silizium verwenden und gleichzeitig flexible, kostengünstige und großflächige Herstellungsverfahren bieten. Sie erzielen gute Ergebnisse bei schwachem, diffusem und Innenlicht, wodurch sie nützlich für Taschenrechner, Sensoren, gebäudeintegrierte Panels und leichte Solarmodule sind. Dieser Artikel erklärt ihre Struktur, ihr Arbeitsprinzip, den Herstellungsprozess, das Degradationsverhalten, Effizienzfaktoren und die zukünftige Entwicklung.

Katalog

Eigenschaften der amorphen Siliziumsolarzellen

Amorphe Siliziumsolarzellen sind eine wichtige Art von Dünnschicht-Photovoltaik-Technologie. Im Gegensatz zu kristallinen Siliziumsolarzellen, die relativ dicke Silizium-Wafer erfordern, verwenden amorphe Siliziumzellen eine extrem dünne Halbleiterschicht, um Sonnenlicht zu absorbieren und Elektrizität zu erzeugen. Während der Herstellung wird der Halbleiterfilm direkt auf einer Substratoberfläche unter kontrollierten Bedingungen abgeschieden, was den Materialverbrauch reduziert und die Produktion vereinfacht.

Da nur eine geringe Menge an Silizium erforderlich ist, bietet die amorphe Siliziumtechnologie Vorteile in Bezug auf Herstellungskosten, Produktionsflexibilität und die großflächige Fertigung. Diese Zellen halten auch unter einer Vielzahl von Lichtbedingungen stabilen Betrieb aufrecht, einschließlich schwachem Sonnenlicht, bewölktem Wetter und Innenbeleuchtung. Gemeinsam haben diese Eigenschaften dazu geführt, dass amorphe Siliziumsolarzellen eine etablierte Technologie innerhalb der Dünnschicht-Photovoltaik-Industrie sind.

Niedrige Herstellungskosten

Einer der bedeutendsten Vorteile von amorphen Siliziumsolarzellen sind ihre niedrigen Herstellungskosten. Dieser Vorteil beginnt mit dem Material selbst. Amorphes Silizium hat eine starke Fähigkeit zur Absorption von Sonnenlicht, wodurch eine sehr dünne Halbleiterschicht eine große Menge an eingehender Lichtenergie einfangen kann. In vielen Designs ist eine Filmstärke von nur etwa 1 μm ausreichend für eine effektive Lichtabsorption, während herkömmliche kristalline Siliziumsolarzellen typischerweise Silizium-Wafer von etwa 200 μm Dicke erfordern.

Der Unterschied im Materialverbrauch wird insbesondere während der Großproduktion wichtig. Die Herstellung kristalliner Siliziumzellen umfasst das Wachsen von Siliziumbarren und das Schneiden in Wafer, Prozesse, die erhebliche Mengen an Rohmaterial und Energie verbrauchen. Im Gegensatz dazu werden amorphe Siliziumzellen durch die Abscheidung von Dünnschichten direkt auf Substrate produziert, was den Siliziumverbrauch reduziert und den Materialabfall minimiert.

Das primäre Rohmaterial, das während der Abscheidung verwendet wird, ist Silan-Gas (SiH₄). Dieses Gas ist kommerziell erhältlich, kann in großen Mengen geliefert werden und ist im Allgemeinen günstiger als die gereinigten Siliziumwafer, die in der Herstellung von kristallinem Silizium verwendet werden. Während der Produktion wird Silan unter kontrollierten Bedingungen in eine Abscheidekammer eingeführt, wo es zersetzt wird und eine dünne Siliziumschicht auf der Substratoberfläche bildet. Die Verfügbarkeit und Erschwinglichkeit dieses Materials tragen zu niedrigeren Produktionskosten bei.

Da Silizium-Wafer einen erheblichen Anteil an den Kosten von kristallinen Siliziummodulen ausmachen, kann eine Verringerung der Abhängigkeit von Wafern die Wirtschaftlichkeit der Herstellung erheblich verbessern. Infolgedessen bietet die Technologie des amorphen Siliziums eine praktische Lösung für Anwendungen, bei denen kosteneffiziente photovoltaische Stromerzeugung erforderlich ist.

Eignung für die Großserienfertigung

Amorphe Siliziumsolarzellen sind besonders gut für die Flächenproduktion und die Herstellung in großen Mengen geeignet. Ihre Struktur wird typischerweise durch Dünnfilmabscheidungsprozesse gebildet, bei denen mehrere funktionale Schichten sequenziell auf ein Substrat aufgebracht werden.

Während der Herstellung werden Prozessparameter wie Gaszusammensetzung, Gasdurchflussrate, Kammerdruck, Substrattemperatur und Abscheideleistung sorgfältig kontrolliert. Diese Parameter beeinflussen direkt die Schichtdicke, die Homogenität und die elektrische Leistung. Eine stabile Prozesskontrolle ermöglicht die Herstellung von großflächigen Halbleiterschichten mit konsistenten Eigenschaften über das Substrat hinweg.

Die weit verbreitete p-i-n-Struktur ist besonders gut mit automatisierten Produktionssystemen kompatibel. Sobald ein Substrat in die Produktionslinie eintritt, kann die Ausrüstung sequenziell die p-Typ-, intrinsischen und n-Typ-Schichten mit minimalem manuellem Eingriff bilden. Automatisierte Überwachungssysteme passen die Betriebsbedingungen kontinuierlich an, um die Filmqualität während der Produktion aufrechtzuerhalten.

Dieser Herstellungsansatz unterstützt die kontinuierliche Verarbeitung, verbessert die Effizienz und vermindert Defekte, die durch Prozessvariationen verursacht werden. Mit steigenden Produktionsmengen können die Hersteller eine relativ einheitliche elektrische Leistung über große Panelbereiche hinweg aufrechterhalten, wodurch die Technologie des amorphen Siliziums sich gut für die industrielle Fertigung von photovoltaischen Modulen eignet.

Designflexibilität und praktische Einsatzvorteile

Ein wesentlicher Vorteil der Technologie des amorphen Siliziums ist ihre Anpassungsfähigkeit an unterschiedliche Produktdesigns und Installationsumgebungen. Zellstrukturen können konfiguriert werden, um verschiedene Spannungs-, Strom- und Leistungsanforderungen zu erfüllen, sodass die Technologie eine breite Palette photovoltaischer Anwendungen unterstützen kann.

Während der Entwicklung können Parameter wie aktive Fläche, Schichtdicke, Zellkonfiguration und Reihenschaltungen angepasst werden, um spezifischen Betriebsbedingungen zu entsprechen. Diese Flexibilität ermöglicht es, amorphe Siliziumsolarzellen sowohl in niedertaktischen elektronischen Geräten als auch in größeren photovoltaischen Systemen zu verwenden.

Im Gegensatz zu kristallinem Silizium erfordert amorphes Silizium keine hochordentliche Kristallstruktur. Während der Abscheidung ist eine strikte Kristallübereinstimmung zwischen der Halbleiterschicht und dem Substrat nicht erforderlich. Daher können Dünnfilme auf einer Vielzahl von Materialien, einschließlich Glas, Edelstahl, Metallen und flexiblen Polymeruntergründen, abgeschieden werden. Diese Kompatibilität erweitert die Materialauswahl und hilft, die Herstellungskosten zu senken.

Die Dünnfilmstruktur ermöglicht auch leichte und flexible Moduld Designs. Wenn sie auf Polymerfilme oder dünne Metallfolien abgeschieden werden, können die resultierenden Solarzellen gebogen werden, ohne die Sprödigkeit, die mit herkömmlichen Siliziumwafern verbunden ist. Diese Fähigkeit unterstützt die Entwicklung tragbarer, leichter und flexibler photovoltaischer Produkte.

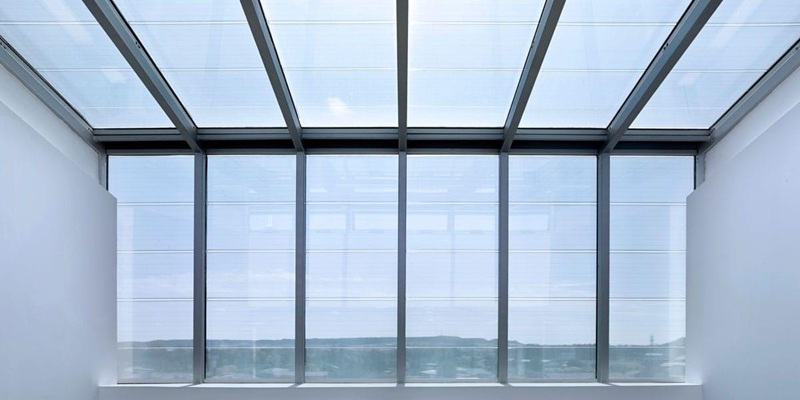

Diese Einsatzvorteile erweitern die Palette möglicher Anwendungen. Amorphe Siliziumsolarzellen können in Baumaterialien integriert, auf gewölbten Oberflächen installiert, in tragbare Elektronik integriert und in Dachsystemen verwendet werden, bei denen ein reduziertes Gewicht von Vorteil ist. Ihre Fähigkeit, unter schwacher Beleuchtung zu arbeiten, ermöglicht ihnen auch die Nutzung in Taschenrechnern, elektronischen Uhren, Sensoren, Fernüberwachungsgeräten und anderen Niedrigstromprodukten, die häufig in Innenräumen oder unter begrenzten Lichtbedingungen betrieben werden.

Leistung unter schwachem Licht und diffusem Licht

Amorphe Siliziumsolarzellen arbeiten besonders gut unter diffusen und schwachen Lichtbedingungen. In praktischen Umgebungen variiert die Sonnenlichtintensität im Laufe des Tages aufgrund von Bewölkung, atmosphärischer Streuung, saisonalen Veränderungen und Installationswinkeln. Unter diesen Bedingungen erhalten photovoltaische Module oft eine erhebliche Menge an indirektem Sonnenlicht anstelle direkter solarer Strahlung.

Amorphe Siliziumzellen können diffuses Licht effektiver nutzen als viele herkömmliche kristalline Siliziumtechnologien. Diese Fähigkeit ermöglicht es ihnen, auch bei relativ niedrigen Beleuchtungswerten weiterhin nützlichen elektrischen Ertrag zu erzeugen.

Infolgedessen können amorphe Siliziummodule in Regionen mit häufigem Bewölkungsgrad oder variablen Sonnenlichtbedingungen eine wettbewerbsfähige jährliche Energieproduktion erreichen. Ihre Fähigkeit, die Stromerzeugung bei schwächerer Beleuchtung aufrechtzuerhalten, trägt zur Verbesserung des gesamten Energieertrags im Laufe des Jahres bei.

Ein weiterer wichtiger Vorteil ist das hohe Verhältnis von Leistung zu Gewicht. Da die aktive Halbleiterschicht extrem dünn ist, kann das Modulgewicht reduziert werden, während die nützliche Leistungsabgabe aufrechterhalten bleibt. Dieses Merkmal ist besonders wertvoll in Anwendungen, bei denen das strukturelle Gewicht ein Entwurfsaspekt ist.

Leichte photovoltaische Module können die Lastanforderungen von Gebäuden reduzieren, den Transport und die Installation vereinfachen und die Tragbarkeit in mobilen Stromsystemen verbessern. Die Kombination aus geringem Gewicht und effektiver Energieerzeugung macht die amorphe Siliziumtechnologie auch für Luftfahrtplattformen, Satelliten, Hochaltitudensysteme und zukünftige weltraumbasierte Solarenergieanwendungen attraktiv.

Insgesamt macht die Kombination aus niedrigem Materialverbrauch, kosteneffizienter Herstellung, großangelegter Produktionsfähigkeit, flexiblen Einsatzmöglichkeiten und starker Leistung unter verschiedenen Lichtbedingungen amorphe Siliziumsolarzellen weiterhin zu einer wichtigen Technologie innerhalb der Dünnschichtphotovoltaikindustrie.

Entwicklungsgeschichte der amorphen Siliziumsolarzellen

Frühe Forschung und wichtige technologische Durchbrüche (1970er Jahre)

Die Entwicklung amorpher Siliziumsolarzellen begann Anfang der 1970er Jahre, als Forscher entdeckten, dass dotierte amorphe Silizium-Dünnschichten Sonnenlicht in elektrische Energie umwandeln konnten. Diese Entdeckung erregte erhebliches Interesse, da sie nahelegte, dass photovoltaische Geräte hergestellt werden könnten, ohne auf dicke kristalline Siliziumwafer angewiesen zu sein.

In der frühen Forschung konzentrierte man sich darauf, wie die ungeordnete atomare Struktur von amorphem Silizium die elektrische Leitfähigkeit und die photovoltaische Leistung beeinflusste. Wissenschaftler lagerten dünne Siliziumschichten unter kontrollierten Bedingungen ab, führten Dotierungen ein und bewerteten deren elektrische und optische Eigenschaften. Obwohl die ersten experimentellen Geräte nur eine begrenzte Effizienz erreichten, bestätigten sie, dass amorphes Silizium als praktikables photovoltaisches Material fungieren konnte.

Ein bedeutender Durchbruch ereignete sich 1974, als das photovoltaische Potenzial von dotiertem amorphen Silizium formell anerkannt wurde. Rund um dieselbe Zeit entwickelten David Carlson und seine Kollegen von den RCA Laboratories frühe amorphe Siliziumsolarzellen, die Metal-Halbleiter- und p-i-n-Strukturen verwendeten. Während diese ersten Geräte Effizienzen von unter 1 % erreichten, demonstrierten sie die technische Machbarkeit der Dünnschichtsolartechnologie.

Forscher verbesserten während des Jahrzehnts weiterhin die Abscheidemethoden, die Materialqualität, die Dotierkontrolle und die Gerätearchitektur. Diese Fortschritte reduzierten Defekte erheblich und verbesserten die Sammlung von Ladungsträgern. Bis 1977 war die Umwandlungs-effizienz auf etwa 5,5 % gestiegen, was einen wichtigen Meilenstein darstellte und amorphes Silizium als vielversprechende Dünnschichtphotovoltaiktechnologie etablierte.

Kommerzialisierung und Akzeptanz in der Unterhaltungselektronik (1978–1984)

Mit der Verbesserung der Leistung bewegte sich die amorphe Siliziumtechnologie schnell von der Laborforschung hin zu kommerziellen Anwendungen. 1978 führte Japan die ersten kommerziellen Produkte ein, die integrierte amorphe Siliziumsolarzellen enthielten, was den Beginn der praktischen Bereitstellung markierte.

Die Technologie erwies sich insbesondere für schwach energieverbrauchende elektronische Geräte als attraktiv, da sie unter Innen- und Lichtbedingungen Strom erzeugen konnte und gleichzeitig relativ kostengünstig herzustellen war. Fortgesetzte Forschungsarbeiten verbesserten auch die Leistung. 1980 entwickelte Energy Conversion Devices (ECD) eine Metall-Isolator-Halbleiter-(MIS)-Solarzelle mit einer Umwandlungs-effizienz von etwa 6,3 %, was das Vertrauen in die Technologie weiter stärkte.

Anfang der 1980er Jahre waren amorphe Siliziumsolarzellen bereits weit verbreitet in der Unterhaltungselektronik, darunter Taschenrechner, elektronische Uhren, Radios, Ladegeräte und andere Produkte mit geringem Stromverbrauch. Ihr Dünnschicht-Herstellungsverfahren ermöglichte die Produktion von Zellen in verschiedenen Größen und Formen, wodurch die Integration in kompakte Geräte praktischer und kosteneffizienter wurde.

Ab 1984 erweiterte sich die Entwicklung über die Unterhaltungselektronik hinaus. Module mit größerer Fläche und Verbundstrukturen wurden eingeführt, um unabhängige Energiequellen für entfernte Systeme und spezielle photovoltaische Anwendungen bereitzustellen. Verbesserungen im Moduld design, serielle Verbindungen und Herstellungsverfahren erhöhten die Ausgangsleistung, Zuverlässigkeit und Produktionskapazität und halfen der Technologie, breitere Energiemärkte zu erreichen.

Langfristige Branchenentwicklung und technologischer Einfluss

In den folgenden Jahrzehnten wurde amorphes Silizium zu einer der etabliertesten Dünnschichtphotovoltaiktechnologien. Kontinuierliche Verbesserungen der Abscheidegeräte, der Gerätearchitektur, der Schnittstellenengineering und des Moduldesigns erhöhten die Konsistenz der Herstellung und die Gesamtleistung.

Mehrere Merkmale unterstützten seine langfristige Akzeptanz, einschließlich geringem Materialverbrauch, relativ niedrigen Produktionskosten, der Fähigkeit zur Großflächenfertigung und starker Leistung bei schwachem Licht. Die Möglichkeit, Halbleiterfilme direkt auf Glas, Metall und flexible Substrate abzulegen, erweiterte auch die Designmöglichkeiten und Anwendungsflexibilität.

Obwohl neuere Photovoltaik-Technologien aufgetaucht sind, hält amorpher Silizium weiterhin einen wichtigen Platz in der Solarindustrie. Neben seinen kommerziellen Anwendungen spielte die Technologie eine wesentliche Rolle bei der Weiterentwicklung der Dünnschichtfertigungstechniken und Gerätedesigns, die die Entwicklung vieler moderner Photovoltaik-Technologien beeinflussten.

Heute bleibt amorpher Silizium ein wichtiges Meilenstein in der Photovoltaikgeschichte und ein bedeutender Beitrag zur Evolution von Dünnschicht-Sonnenenergiesystemen.

Struktur und Funktionsprinzip von amorphen Silizium-Solarzellen

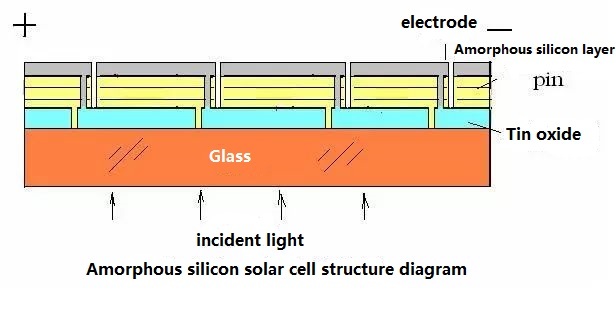

P-i-N-Zellenstruktur

Die meisten amorphen Silizium-Solarzellen verwenden eine p-i-n Struktur anstelle der konventionellen p-n Struktur, die üblicherweise in kristallinen Silizium-Solarzellen zu finden ist. Diese Architektur ist besonders geeignet für amorphen Silizium, da sich Ladungsträger aufgrund der ungeordneten atomaren Anordnung weniger effizient durch das Material bewegen. Durch die Platzierung einer intrinsischen Schicht zwischen den p- und n-Typ-Regionen kann die Zelle die Ladungsträgererfassung verbessern und Rekombinationsverluste reduzieren.

Die Struktur besteht aus drei Halbleiterschichten, die nacheinander auf ein Substrat aufgebracht werden. Gemeinsam erzeugen diese Schichten ein eingebautes elektrisches Feld, das eine effiziente photovoltaische Umwandlung und den Ladungstransport unterstützt.

P-Typ-Schicht

Die p-Typ-Schicht befindet sich in der Nähe der Lichtkontaktseite der Solarzelle und wird typischerweise extrem dünn gehalten. Während der Fertigung wird ihre Dicke sorgfältig kontrolliert, um die Transparenz aufrechtzuerhalten und die erforderlichen elektrischen Eigenschaften zu bieten.

Wenn Sonnenlicht in das Gerät eintritt, durchdringt es die transparente leitfähige Schicht und dann die p-Typ-Region. Wenn die p-Typ-Schicht zu dick ist, könnte ein Teil des einfallenden Lichts absorbiert werden, bevor es die aktive Region der Zelle erreicht. Die Beibehaltung einer dünnen p-Typ-Schicht ermöglicht es mehr Licht, den primären Absorptionsbereich zu erreichen, wodurch die gesamte Energieumwandlung verbessert wird.

Intrinsische Schicht

Die intrinsische (i-Typ) Schicht ist der Hauptbereich zur Lichtabsorption und der wichtigste Teil der p-i-n Struktur. Sie ist erheblich dicker als die p-Typ- und n-Typ-Schichten, da die meisten photovoltaischen Umwandlungen in diesem Bereich stattfinden.

Wenn Photonen absorbiert werden, regt ihre Energie Elektronen vom Valenzband zum Leitungsband an, wodurch Elektronen-Loch-Paare entstehen. Diese Ladungsträger bilden die Grundlage für die Stromerzeugung in der Solarzelle.

Die Effektivität der intrinsischen Schicht hängt von Faktoren wie Dicke, Materialqualität und optischen Eigenschaften ab. Aus diesem Grund werden die Abscheidebedingungen, einschließlich Gaskomposition, Kammerdruck, Abscheideleistung und Substrattemperatur, während der Fertigung sorgfältig kontrolliert. Da der Großteil des Sonnenlichts hier absorbiert wird, hat die intrinsische Schicht einen erheblichen Einfluss auf die Umwandlungseffizienz und die Geräteleistung.

N-Typ-Schicht

Die n-Typ-Schicht bildet die letzte Halbleiterregion der p-i-n Struktur. Obwohl sie relativ dünn ist, spielt sie eine wesentliche Rolle bei der Etablierung des internen elektrischen Feldes und der Sammlung von Elektronen, die in der intrinsischen Schicht erzeugt werden.

Sobald Elektronen-Loch-Paare erzeugt werden, treibt das eingebaute elektrische Feld die Elektronen zur n-Typ-Seite und die Löcher zur p-Typ-Seite. Die n-Typ-Schicht bietet einen effizienten Weg für die Elektronenansammlung und den Transfer zum externen Stromkreis.

In Zusammenarbeit mit der p-Typ-Schicht hilft sie, die Ladungstrennung aufrechtzuerhalten und Rekombinationsverluste zu reduzieren, wodurch ein größerer Anteil der erzeugten Ladungsträger zur elektrischen Ausgabe beiträgt.

Ladungsträgererzeugung und -transport

Der Betrieb von amorphen Silizium-Solarzellen hängt von der Erzeugung, Trennung und Sammlung von Ladungsträgern ab. Wenn Sonnenlicht in das Gerät eintritt, werden Photonen hauptsächlich in der intrinsischen Schicht absorbiert, wo sie Elektronen-Loch-Paare erzeugen.

Der Ladungstransport in amorphem Silizium unterscheidet sich von dem in kristallinem Silizium, da das Material ein hochgeordnetes Kristallgitter vermisst. Die ungeordnete atomare Struktur schafft lokalisierte Zustände und Defekte, die die Mobilität der Ladungsträger verringern und die Wahrscheinlichkeit des Fangens von Ladungsträgern erhöhen.

Um diese Einschränkungen auszugleichen, verlassen sich amorphe Siliziumsolarzellen stark auf das eingebaute elektrischen Feld, das über die intrinsische Schicht erzeugt wird. Sobald Elektronen-Loch-Paare erzeugt werden, trennt das elektrische Feld sie. Elektronen bewegen sich in Richtung des n-Typ-Bereichs, während Löcher in Richtung des p-Typ-Bereichs wandern. Die schnelle Trennung reduziert die Rekombination und verbessert die Effizienz der Trägererfassung.

Zusätzliche Leistungsverbesserungen können erzielt werden, indem die intrinsische Schicht sorgfältig modifiziert wird. Ein gängiger Ansatz besteht darin, während der Ablagerung kleine Mengen Bor einzuführen. Eine kontrollierte Bor-Einlagerung kann das Fermi-Niveau verschieben, die elektrischen Eigenschaften verbessern und das interne elektrische Feld optimieren. Wenn diese Technik richtig umgesetzt wird, kann sie den Trägerstransport verbessern und zu einer höheren Umwandlungseffizienz beitragen.

Tandem Amorphe Siliziumsolarzellen

Einzelübergangs-amorphe Siliziumsolarzellen können nur einen Teil des Sonnenlichtspektrums nutzen. Photonen mit einer Energie unterhalb der Bandlücke durchdringen das Material, ohne absorbiert zu werden, während Photonen mit viel höherer Energie einen Teil ihrer überschüssigen Energie als Wärme verlieren. Diese Verluste begrenzen die maximale Effizienz, die ein Einzelübergangsgerät erreichen kann.

Warum Tandemstrukturen die Effizienz verbessern

Um diese Einschränkungen zu überwinden, entwickelten Ingenieure Tandem- oder Mehrübergangs-Solarzellenstrukturen. Statt sich auf eine einzelne Absorberschicht zu verlassen, stapeln Tandemzellen mehrere photovoltaische Übereinstimmungen vertikal innerhalb desselben Geräts. Jede Verbindung ist mit einer anderen Bandlückenenergie gestaltet, um einen bestimmten Teil des Sonnenlichtspektrums effektiver zu absorbieren.

Wenn Sonnenlicht in das Gerät eintritt, absorbiert die obere Schicht zuerst hochenergetische Photonen. Niedrigere Energien, die hindurchtreten, gelangen in tiefere Schichten, wo sie weiterhin absorbiert und in Elektrizität umgewandelt werden können. Dieser geschichtete Ansatz ermöglicht es, verschiedene Bereiche des Spektrums effizienter zu nutzen.

Durch die Verteilung des Sonnenlichts über mehrere Absorberschichten reduzieren Tandemstrukturen die Verluste, die mit der Photonentransmission und -thermalisierung verbunden sind. Infolgedessen kann ein größerer Anteil der eintreffenden Sonnenenergie in elektrische Energie umgewandelt werden.

Vorteile gegenüber Einzelübergangs-Zellen

Der Hauptvorteil von Tandem-amorphen Siliziumsolarzellen ist ihre höhere theoretische Umwandlungseffizienz im Vergleich zu Einzelübergangsdesigns. Da mehr Wellenlängen des Sonnenlichts erfasst und genutzt werden können, können Tandemstrukturen aus der gleichen beleuchteten Fläche mehr Elektrizität erzeugen.

Tandemdesigns verbessern auch die spektrale Nutzung und nutzen das breite Spektrum von Wellenlängen, das im natürlichen Sonnenlicht vorhanden ist, besser. Aus diesem Grund sind Mehrübergangsarchitekturen eine der wichtigsten Entwicklungsrichtungen in der photovoltaischen Technologie auf Basis von amorphem Silizium geworden.

Kontinuierliche Fortschritte in der Materialtechnologie, im Schnittstellendesign und in den Dünnschichtablagerungstechniken verbessern weiterhin die Leistung von Tandemstrukturen. In Kombination mit der p-i-n-Architektur und effizienten Mechanismen zur Trägersammlung bilden diese Designs die technologische Grundlage moderner amorpher Siliziumsolarzellen.

Herstellungsprozess für amorphe Siliziumsolarzellen

Substratvorbereitung und -reinigung

Der Herstellungsprozess beginnt mit der Vorbereitung von leitfähigen Glassubstraten, die die Grundlage der Solarzellenstruktur bilden. Bevor die Produktion fortgesetzt werden kann, muss das Glas frei von Defekten und Verunreinigungen sein, die die Qualität der Dünnschicht beeinträchtigen könnten.

Das Substrat wird zunächst einer Kantenbehandlung unterzogen, um scharfe Ecken, Mikrorisse und Oberflächenunregelmäßigkeiten zu entfernen, die während des Schneidens und Handhabens entstanden sein könnten. Dieser Schritt verbessert die mechanische Festigkeit und verringert das Risiko von Bruch während der späteren Verarbeitungsstufen.

Nach der Kantenvorbereitung wird das Glas gründlich gereinigt, indem eine Kombination aus chemischer Reinigung, Ultraschallbehandlung, Spülen mit deionisiertem Wasser und kontrollierten Trocknungsverfahren angewendet wird. Nach der Laserbearbeitung wird typischerweise eine zweite Reinigungsstufe durchgeführt, um mikroskopische Partikel und Rückstände, die während des Musterns entstanden sind, zu entfernen. Die Aufrechterhaltung einer sauberen Substratoberfläche ist entscheidend, da selbst kleine Verunreinigungen die Haftung der Schicht, die Homogenität und die Geräteleistung beeinträchtigen können.

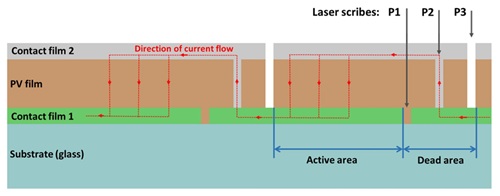

Laserstrukturierung und Zellenvernetzung

Die Laserstrukturierung spielt eine zentrale Rolle bei der Erzeugung der elektrischen Struktur von amorphen Siliziumsolarmodulen. Anstatt einzelne Solarzellen zu montieren, werden Dünnschichtmodule direkt auf einem großen Substrat gebildet und dann durch eine Abfolge von Laserscribe-Vorgängen in miteinander verbundene Zellsegmente unterteilt.

Der erste Laserschreibprozess schafft elektrisch isolierte Bereiche innerhalb der leitfähigen Beschichtung. Dies legt das grundlegende Zell-Layout fest und verhindert unerwünschte Strompfade.

Nach der Abscheidung von Halbleitern entfernt ein zweiter Laserstrukturierungsschritt ausgewählte Bereiche der Dünnschichtschichten, um leitfähige Pfade zwischen benachbarten Zellen zu schaffen. Eine präzise Ausrichtung ist erforderlich, um einen effizienten Stromfluss sicherzustellen und elektrische Verluste zu minimieren.

Eine dritte Laserscanning-Phase vollständigt die Reihenverbindung der einzelnen Zellsegmente. Diese Verbindungen ermöglichen es, dass mehrere Zellen zusammen als ein einziges Modul mit höherer Ausgangsspannung betrieben werden. Während des gesamten Prozesses werden Isolations- und Ausrichtungsprüfungen durchgeführt, um die elektrische Isolation und die Verbindungsqualität zu überprüfen.

Dünnschichtabscheidung und Elektrodenbildung

Die Dünnschichtabscheidung ist die kritischste Phase des Herstellungsprozesses, da sie die Halbleiterstruktur schafft, die für die photovoltaische Energieumwandlung verantwortlich ist.

Nachdem das Substrat gereinigt wurde, wird es in die Abscheidevorrichtung geladen und schrittweise auf eine kontrollierte Temperatur erhitzt. Eine gleichmäßige Erwärmung ist wichtig, da Temperaturschwankungen das Wachstum der Schicht und die elektrischen Eigenschaften beeinflussen können.

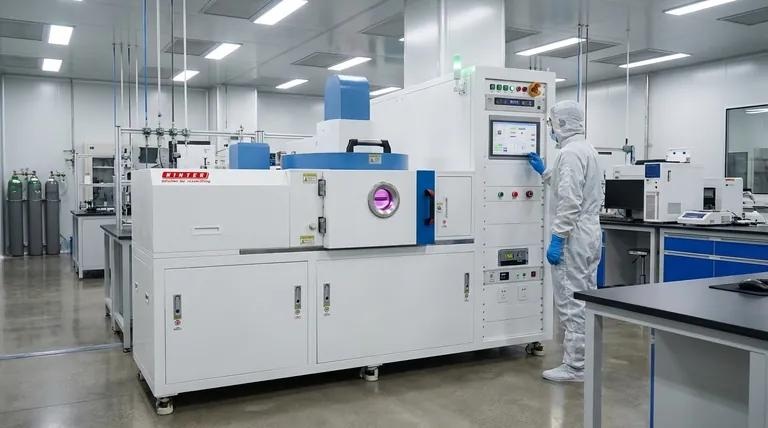

Die Halbleiterschichten werden dann mit Plasma-unterstützter chemischer Dampfabscheidung (PECVD) abgeschieden. Im Abscheidekammer werden Prozessgase unter Vakuumbedingungen eingeführt und durch Plasma aktiviert. Die p-Typ-Schicht wird zuerst abgeschieden, gefolgt von der intrinsischen amorphen Siliziumschicht und schließlich der n-Typ-Schicht, die die vollständige p-i-n-Struktur bildet.

Während der Abscheidung werden Parameter wie Gaszusammensetzung, Gasdurchflussrate, Kammerdruck, Plasmaleistung und Substrattemperatur kontinuierlich überwacht. Eine präzise Prozesskontrolle ist notwendig, um eine gleichmäßige Dicke, eine konsistente Zusammensetzung und eine zuverlässige elektrische Leistung über große Substrataugen zu erreichen.

Nach der Halbleiterabscheidung wird eine metallische Rückelektrode durch Magnetron-Sputtern gebildet. Materialien wie Aluminium oder aluminium-dotiertes Zinkoxid werden häufig verwendet, um eine leitfähige Schicht zu schaffen, die den erzeugten elektrischen Strom effizient sammelt und transportiert.

Nachbearbeitung und Qualitätskontrolle

Nachdem die Halbleiter- und Elektrodenlagen gebildet wurden, werden mehrere Nachbearbeitungsschritte durchgeführt, um Stabilität, Zuverlässigkeit und elektrische Leistung zu verbessern.

Das Modul wird zunächst unter kontrollierten Bedingungen abgekühlt, um thermischen Stress, Risse oder Delamination der Schicht zu vermeiden. Nach dem Abkühlen wird eine Randisolierung durchgeführt, um leitfähige Materialien in der Nähe des Modulumfangs zu entfernen und unerwünschte Stromleckpfade zu beseitigen.

Anschließend wird eine Temperaturschockbehandlung durchgeführt, um interne Spannungen zu reduzieren, die Stabilität der Schichten zu verbessern und die elektrischen Eigenschaften der Halbleiterschichten zu optimieren. Diese thermische Behandlung kann auch die Schnittstellenqualität verbessern und bestimmte Materialfehler reduzieren.

Im Anschluss folgt eine umfassende elektrische Prüfung. Wichtige Leistungsparameter wie Leerlaufspannung, Kurzschlussstrom, maximale Leistungsabgabe, Füllfaktor und Umwandlungseffizienz werden gemessen. Module werden auch auf elektrische Defekte, Leckströme und nicht gleichmäßiges Verhalten inspiziert.

Letzte Optimierungsverfahren können angewendet werden, um die Kontaktqualität zu verbessern und kleinere Herstellungsfehler zu korrigieren, bevor die fertigen Module für die Verpackung und den Versand genehmigt werden.

Herstellungs­vorteile und Produktions­herausforderungen

Einer der Hauptvorteile der Herstellung von amorphen Silizium-Solarzellen ist die Fähigkeit, viele der komplexen Schritte zu eliminieren, die mit der Produktion von kristallinen Siliziumwafern verbunden sind. Da Halbleiterschichten direkt auf Substrate abgeschieden werden, werden Prozesse wie Kristallwachstum, Wafer-Schnitt und umfangreiche Materialbearbeitung weitgehend vermieden.

Dieser Herstellungsansatz reduziert den Materialverbrauch, unterstützt die Produktion im Großformat und ermöglicht die Verwendung von leichten, flexiblen und sogar teilweise transparenten Substraten. Infolgedessen kann die Technologie des amorphen Siliziums oft kostengünstiger hergestellt werden als herkömmliche, waferbasierte photovoltaische Technologien.

Trotz dieser Vorteile bleiben mehrere Produktionsherausforderungen bestehen. Die Qualität der Halbleiterschichten hängt stark von der präzisen Kontrolle der Abscheidebedingungen ab, einschließlich Temperatur, Druck, Plasmaeigenschaften und Gaszusammensetzung. Selbst kleine Prozessvariationen können die Schichtgleichmäßigkeit und die elektrische Leistung beeinflussen.

Die Aufrechterhaltung konsistenter Dünnschichteigenschaften über große Substrataugen hinweg ist besonders herausfordernd in der Produktion im kommerziellen Maßstab. Während Geräte im Labormaßstab Umwandlungseffizienzen von nahezu 15% erreicht haben, arbeiten großflächige commercialisierte Module typischerweise bei niedrigeren Effizienzen, da es schwieriger ist, perfekte Gleichmäßigkeit über ein ganzes Panel zu erreichen.

Dennoch bietet die Technologie mit amorphem Silizium weiterhin wertvolle Vorteile, einschließlich niedriger Herstellungskosten, Skalierbarkeit für große Flächen, leichtgewichtigen Konstruktionen, mechanischer Flexibilität und starker Leistung unter diffusem Licht und bei schlechten Lichtverhältnissen. Diese Eigenschaften unterstützen weiterhin den Einsatz in gebäudeintegrierten Photovoltaiksystemen, tragbaren Energiesystemen, speziellen Solarprodukten und anderen Dünnschicht-Photovoltaikanwendungen.

Photodegradation und Materialfehler

Der Staebler-Wronski-Effekt

Eine der bedeutendsten Einschränkungen von Solarzellen aus amorphem Silizium ist die lichtinduzierte Degradation, die allgemein als Staebler-Wronski-Effekt bekannt ist. Obwohl amorphes Silizium Vorteile wie niedrige Herstellungs kosten, geringen Materialverbrauch und gute Leistung bei schwachem Licht bietet, verschlechtern sich seine elektrischen Eigenschaften allmählich bei längerer Sonnenlichtexposition.

Diese Degradation tritt nicht sofort nach der Installation auf. Stattdessen entwickelt sie sich schrittweise, während die Solarzelle unter kontinuierlicher Beleuchtung arbeitet. In den frühen Betriebsphasen liefert das Modul typischerweise seine höchste Leistung. Mit der Zeit treten strukturelle Veränderungen in der Schicht aus amorphem Silizium auf, die zu einer schrittweisen Verringerung der Umwandlungseffizienz und elektrischen Ausgang führen.

Der Staebler-Wronski-Effekt ist einer der Hauptfaktoren, die die langfristige Leistung von wasserstoffhaltigen amorphen Silizium-Solarzellen begrenzen, und ist seit Jahrzehnten ein Hauptfokus der photovoltaischen Forschung.

Wie Defekte in wasserstoffhaltigem amorphen Silizium entstehen

Die meisten Solarzellen aus amorphem Silizium werden unter Verwendung von wasserstoffhaltigem amorphen Silizium (a-Si) hergestellt. Während der Abscheidung werden Wasserstoffatome absichtlich in das Material eingebracht, da sie helfen, strukturelle Defekte zu neutralisieren, die durch die ungeordnete atomare Anordnung von amorphem Silizium entstehen.

In einer neu hergestellten Solarzelle bilden viele Wasserstoffatome stabile Si-H-Bindungen mit Siliziumatomen. Diese Bindungen reduzieren die Anzahl der elektrisch aktiven Defekte und verbessern die elektronische Qualität des Materials.

Eine längere Exposition gegenüber Sonnenlicht und elektrischer Belastung kann jedoch einige dieser Bindungen schrittweise destabilisieren. Wenn Si-H-Bindungen brechen, entstehen hängende Bindungen innerhalb des amorphen Siliziumnetzwerks. Diese hängenden Bindungen wirken als elektronische Defektstellen, die zusätzliche Energieniveaus in den Halbleiter einführen.

Mit fortschreitender Degradation werden einige Wasserstoffatome mobil und wandern durch das Material. Unter bestimmten Bedingungen kann Wasserstoff sich in lokalisierten Regionen ansammeln und mikroskopische Cluster oder Blasen bilden. Obwohl diese strukturellen Veränderungen extrem klein sind, stören sie weiter das Halbleiternetzwerk und tragen zur Bildung zusätzlicher Defekte bei.

Die kombinierten Effekte der Bildung hängender Bindungen, der Wasserstoffmigration und der strukturellen Unordnung erhöhen schrittweise die Defektdichte innerhalb der Absorberschicht, wodurch die gesamte elektronische Qualität des Materials verringert wird.

Auswirkungen auf die Leistung der Solarzelle

Der Anstieg der Defektdichte wirkt sich direkt auf den Transport von Ladungsträgern und die photovoltaische Leistung aus.

Wenn Licht innerhalb der amorphen Siliziumschicht absorbiert wird, werden Elektronen-Loch-Paare erzeugt, die durch den Halbleiter reisen müssen, bevor sie von den Elektroden gesammelt werden. In einem Material mit relativ wenigen Defekten können viele dieser Träger erfolgreich gesammelt und in nützliche elektrische Energie umgewandelt werden.

Wenn sich weitere hängende Bindungen und Defektstellen ansammeln, werden zusätzliche Fang- und Rekombinationszentren eingeführt. Elektronen und Löcher neigen eher dazu, sich vor dem Erreichen der Sammelelektroden zu rekombinieren, wodurch die Anzahl der für die Stromerzeugung verfügbaren Ladungsträger verringert wird.

Infolgedessen sinken mehrere wichtige Leistungsparameter allmählich:

• Kurzschlussstrom (Isc)

• Füllfaktor (FF)

• Umwandlungseffizienz

• Gesamtleistungsausgabe

Neben der Photodegradation sieht sich amorphes Silizium auch einer spektralen Einschränkung aufgrund seiner relativ großen optischen Bandlücke von etwa 1,7 eV gegenüber. Während diese Bandlücke zu einer starken Absorption von sichtbarem Licht und guter Leistung bei schwachem Licht beiträgt, verhindert sie eine effiziente Nutzung vieler energiereduzierter roter und nahinfraroter Photonen. Folglich kann ein Teil des verfügbaren Sonnenspektrums nicht in Elektrizität umgewandelt werden, was die maximale Effizienz von Einkreisgeräten einschränkt.

Minderungsstrategien

Obwohl Photodegradation nicht vollständig beseitigt werden kann, wurden mehrere Ansätze entwickelt, um ihre Auswirkungen zu verringern und die langfristige Leistung zu verbessern.

Tandemstrukturen

Eine der effektivsten Strategien ist die Verwendung von Tandem- oder Mehrfachjunction-Solarzellendesigns. Anstatt sich auf eine einzelne Absorberschicht zu verlassen, werden mehrere p-i-n-Junktionen vertikal gestapelt, wobei jede Schicht optimiert ist, um einen anderen Teil des Solarspektrums zu absorbieren.

Wenn Sonnenlicht in das Gerät eindringt, werden Photonen mit hoher Energie in den oberen Schichten absorbiert, während Photonen mit längerer Wellenlänge in tiefere Schichten eindringen, wo sie weiterhin zur Stromerzeugung beitragen können. Dieser Ansatz verbessert die spektrale Nutzung, erhöht die Umwandlungseffizienz und mildert teilweise die Einschränkungen, die mit der breiten Bandlücke von amorphem Silizium verbunden sind.

Da Tandemstrukturen aus derselben beleuchteten Fläche mehr Energie erzeugen, sind sie zu einer der wichtigsten Entwurfsstrategien in der modernen Photovoltaiktechnologie auf Basis von amorphem Silizium geworden.

Rekristallisation

Eine einzigartige Eigenschaft von hydriertem amorphem Silizium ist, dass ein erheblicher Teil der Photodegradation durch Rekristallisation umgekehrt werden kann.

Während der Rekristallisation wird die Solarzelle unter kontrollierten Bedingungen erhitzt, typischerweise zwischen etwa 130°C und 175°C. Die erhöhte Temperatur erhöht die atomare Mobilität und ermöglicht es, dass einige gebrochene Si-H-Bindungen sich wieder bilden.

Mit abnehmender Dichte an hängenden Bindungen verbessert sich die elektrische Qualität des Halbleiters. Der Transport von Ladungsträgern wird effizienter, Rekombinationsverluste werden reduziert, und ein Teil der ursprünglichen photovoltaischen Leistung kann wiederhergestellt werden.

Je nach Schwere der Degradation und den verwendeten Rekristallisationsbedingungen kann ein erheblicher Teil der anfänglichen Effizienz zurückgewonnen werden. Diese Fähigkeit, lichtinduzierte Degradation teilweise umzukehren, unterscheidet amorphes Silizium von vielen anderen photovoltischen Materialien und bietet einen wichtigen Weg zur Aufrechterhaltung der langfristigen Geräteleistung.

Leistungsfaktoren und Herausforderungen

Schlüsselfaktoren, die die Effizienz beeinflussen

Die Leistung einer amorphen Silizium-Solarzelle wird stark von der ungeordneten atomaren Struktur des Materials beeinflusst. Im Vergleich zu kristallinem Silizium treffen Ladungsträger auf mehr lokalisierte Zustände und Defekte, was den Ladungstransport und die Sammlung erschwert. Daher erfordert das Erreichen hoher Effizienz eine sorgfältige Optimierung mehrerer Material-, optischer, elektrischer und struktureller Parameter.

Transparente leitfähige Schicht

Die transparente leitfähige Schicht dient sowohl als lichtdurchlässiges Fenster als auch als Stromsammlerschicht. Hohe optische Transparenz ermöglicht es, dass mehr Sonnenlicht die Absorberschicht erreicht, während der niedrige elektrische Widerstand Leistungsverluste während des Stromtransports minimiert.

Leitfähigkeit der Fensterschicht

Die Leitfähigkeit der Fensterschicht beeinflusst, wie effizient photogenerierte Ladungsträger sich zu den Elektroden bewegen. Eine schlechte Leitfähigkeit erhöht den Serienwiderstand und reduziert die gesamte elektrische Leistung.

Bandlücke der Fensterschicht

Eine Fensterschicht mit breiter Bandlücke erlaubt es, dass mehr Sonnenlicht in den Absorberbereich gelangt, ohne vorzeitig absorbiert zu werden. Die richtige Auswahl der Bandlücke hilft, die Lichtnutzung zu maximieren und gleichzeitig günstige elektrische Eigenschaften beizubehalten.

Dotierungskonzentration

Die Dotierungsniveaus müssen während der Herstellung sorgfältig kontrolliert werden. Unzureichende Dotierung kann das interne elektrische Feld schwächen, während übermäßige Dotierung Defekte einführen und die Rekombination der Ladungsträger erhöhen kann.

Lichttransmission

Die Menge an Sonnenlicht, die die intrinsische Absorberschicht erreicht, beeinflusst direkt die Stromerzeugung. Alle oberen Schichten, einschließlich leitfähiger Beschichtungen und Fensterschichten, müssen so gestaltet sein, dass sie optische Verluste minimieren und die Lichtdurchlässigkeit maximieren.

Energiebandausrichtung

Effizienter Ladungstransport hängt von der richtigen Ausrichtung der Energieniveaus zwischen benachbarten Schichten ab. Gut abgestimmte Energiebänder ermöglichen es, dass sich Ladungsträger reibungslos über Schnittstellen bewegen, während eine schlechte Ausrichtung Barrieren schaffen kann, die die Rekombinationsverluste erhöhen.

Schnittstellendefekte

Defekte an den Grenzflächen der Schichten wirken als Rekombinationszentren, wo Elektronen und Löcher verloren gehen, bevor sie zur elektrischen Ausgabe beitragen. Daher ist die Reduzierung der Dichte von Schnittstellendefekten entscheidend für die Verbesserung der Lebensdauer der Ladungsträger und der Effizienz des Geräts.

Schichtdicke

Die Dicke jeder funktionalen Schicht beeinflusst sowohl die optische Absorption als auch den Ladungstransport. Die intrinsische Schicht ist besonders wichtig, da sie dick genug sein muss, um ausreichendes Sonnenlicht zu absorbieren, während sie gleichzeitig dünn genug bleibt, um eine effiziente Ladungssammlung zu ermöglichen.

Zellarchitektur

Das gesamte Design des Geräts beeinflusst ebenfalls die Leistung. Anordnung der Schichten, Wege zur Stromsammlung, optisches Management und elektrische Verbindungen tragen alle zur endgültigen Umwandlungseffizienz bei. Selbst hochwertige Materialien können eine unzureichende Leistung zeigen, wenn die Zellarchitektur nicht ordnungsgemäß optimiert ist.

Aktuelle Leistungsbeschränkungen

Trotz ihrer Vorteile steht die Technologie des amorphen Siliziums weiterhin vor mehreren wichtigen Einschränkungen.

Einschränkungen der Umwandlungseffizienz

Die ungeordnete atomare Struktur des amorphen Siliziums reduziert die Beweglichkeit der Ladungsträger und erhöht die Rekombinationsverluste im Vergleich zu kristallinem Silizium. Darüber hinaus begrenzt das relativ breite Energieniveau die Nutzung der Energiespektrumanteile mit niedrigerer Energie. Diese Faktoren beschränken die maximale Effizienz, die von einkammmerigen amorphen Silizium-Solarzellen erreicht werden kann.

Obwohl kontinuierliche Verbesserungen die Leistung im Laufe der Jahre erhöht haben, bleibt die Umwandlungseffizienz im Allgemeinen niedriger als die vieler kristalliner Silizium- und fortschrittlicher Dünnschicht-Photovoltaik-Technologien.

Lichtinduzierte Degradation

Eine weitere große Herausforderung ist der Staebler-Wronski-Effekt, eine Form der lichtinduzierten Degradation, die bei längerer Sonneneinstrahlung auftritt. Im Laufe der Zeit bilden sich zusätzliche Defekte innerhalb der hydrierten amorphen Siliziumschicht, was die Effizienz der Ladungsträgererfassung verringert und zu schrittweisen Rückgängen bei der Stromausgabe, dem Füllfaktor und der Gesamteffizienz führt.

Effizienzeinschränkungen und langfristige Stabilität bleiben die Haupthindernisse für eine breitere Akzeptanz.

Neue Technologien und Forschungsrichtungen

Forscher entwickeln weiterhin neue Materialien, Gerätearchitekturen und Fertigungsansätze, um sowohl die Effizienz als auch die Stabilität zu verbessern.

Tandem- und Mehrfach-Junction-Designs

Tandem-Solarzellen kombinieren mehrere Absorberschichten mit unterschiedlichen Bandlücken, um einen größeren Teil des Sonnenlichts zu erfassen. Durch die Reduzierung spektraler Verluste und die Verbesserung der Lichtnutzung können Mehrfach-Junction-Strukturen wesentlich höhere Effizienzen erreichen als herkömmliche Einkammergeräte.

Fortschrittliche transparente leitfähige Materialien

Neue transparente leitfähige Materialien werden entwickelt, um einen niedrigeren spezifischen Widerstand, höhere Transparenz und verbesserte Lichtmanagementfähigkeiten zu bieten. Diese Verbesserungen tragen zur Erhöhung sowohl der optischen Transmission als auch der elektrischen Leitfähigkeit bei.

Neue Fensterlagematerialien

Die Forschung konzentriert sich auf fortschrittliche Fensterlagematerialien, die verbesserte optische und elektrische Eigenschaften bieten. Beispiele sind:

• Amorphes Siliziumcarbon (a-SiC)

• Amorphes Siliziumsauerstoff (a-SiO)

• Mikrokristallines Silizium (μc-Si)

• Mikrokristallines Siliziumcarbon (μc-SiC)

Diese Materialien unterstützen ein besseres Bandlücken-Design, verbesserte Schnittstellenqualität und eine bessere Geräteleistung.

Fortschrittliche PECVD-Techniken

Da die Filmqualität stark vom Abscheidungsprozess abhängt, verfeinern Forscher weiterhin PECVD-Technologien. Fortschrittliche Ansätze umfassen:

• RF-PECVD (Radiofrequenz-PECVD)

• Ultrahochvakuum-PECVD

• VHF-PECVD (Sehr hohe Frequenz-PECVD)

• Mikrowellen-PECVD

Diese Methoden ermöglichen eine bessere Kontrolle über das Filmwachstum, verbessern die Uniformität und reduzieren die Defektbildung.

Schnittstellenengineering und Wasserstoffpassivierung

Die Reduzierung der Rekombination an der Schnittstelle bleibt eine der effektivsten Methoden zur Verbesserung der Solarzelleneffizienz. Fortschrittliche Pufferschichten, Oberflächenbehandlungen und Wasserstoffpassivierungstechniken werden entwickelt, um Defekte zu neutralisieren, den Ladungstransport zu verbessern und die langfristige Stabilität zu erhöhen.

Zukunftsausblick

Obwohl Herausforderungen im Zusammenhang mit der Umwandlungseffizienz und der Photodegradation bestehen bleiben, bietet amorphes Silizium weiterhin mehrere Vorteile, darunter einen niedrigen Materialverbrauch, relativ niedrige Herstellungskosten, leichte Konstruktion, die Fähigkeit zur großflächigen Abscheidung und gute Leistung bei schwachem Licht.

Zukünftige Fortschritte werden voraussichtlich aus der kombinierten Entwicklung von Tandemarchitekturen, fortschrittlichen Materialien, verbessertem Schnittstellenengineering, Strategien zur Defektkontrolle und Technologien der nächsten Generation für die Abscheidung resultieren. Wenn sich diese Innovationen weiterentwickeln, wird sich wahrscheinlich sowohl die Effizienz als auch die langfristige Stabilität von amorphen Silizium-Solarzellen weiter verbessern.

Aus diesen Gründen wird erwartet, dass amorphes Silizium eine wichtige Dünnschicht-Photovoltaik-Technologie bleibt, insbesondere in Anwendungen, in denen Flexibilität, leichte Konstruktion, großflächige Integration und kosteneffektive Herstellung wichtige Anforderungen sind.

Schlussfolgerung

Amorphe Silizium-Solarzellen bleiben wertvoll, da sie niedrigen Materialverbrauch, flexible Produktion und gute Leistung bei schwachem Licht kombinieren. Ihre Hauptgrenzen sind die niedrigere Umwandlungseffizienz und die lichtinduzierte Degradation, insbesondere durch den Staebler-Wronski-Effekt. Verbesserungen in Tandemstrukturen, transparenten leitfähigen Filmen, PECVD-Prozessen, Schnittstellenkontrolle und Wasserstoffpassivierung stärken weiterhin ihre Rolle in der Dünnschicht-Solartechnologie.

Häufig gestellte Fragen [FAQ]

1. Warum bleiben amorphe Siliziumsolarzellen relevant, obwohl sie eine niedrigere Effizienz als kristalline Siliziumzellen aufweisen?

Amorphe Siliziumsolarzellen werden weiterhin verwendet, weil ihre Vorteile über die Umwandlungseffizienz hinausgehen. Sie benötigen erheblich weniger Siliziummaterial, unterstützen die Herstellung in großen Flächen, können auf flexiblen Substraten abgeschieden werden und leisten gute Arbeit bei schwachem Licht und diffusivem Licht. Für Anwendungen wie innere Geräte, gebäudeintegrierte Photovoltaik, leichtere Module und tragbare Elektronik können diese Vorteile die Einschränkungen der niedrigeren Spitzeneffizienz überwiegen.

2. Warum wird die intrinsische Schicht als der wichtigste Teil einer amorphen Silizium p-i-n Solarzelle angesehen?

Die intrinsische Schicht dient als primärer lichtabsorbierender Bereich, in dem die meisten Elektron-Loch-Paare erzeugt werden. Da die p-Typ- und n-Typ-Schichten relativ dünn sind, findet der Großteil der photovoltaischen Umwandlung innerhalb der intrinsischen Region statt. Ihre Dicke, Materialqualität und Defektdichte beeinflussen direkt die Lichtabsorption, die Trägererzeugung und die Effizienz der Ladungssammlung. Jede Verbesserung der intrinsischen Schicht hat typischerweise einen signifikanten Einfluss auf die Gesamtleistung der Zelle.

3. Wie überwinden tandem amorphe Siliziumsolarzellen die Einschränkungen von Einkreis-Designs?

Einkreiszellen können nur einen begrenzten Teil des Sonnenlichtspektrums effizient nutzen. Tandemstrukturen beheben diese Einschränkung, indem sie mehrere photovoltaische Schichten mit unterschiedlichen Bandlücken übereinander stapeln. Jede Schicht absorbiert einen bestimmten Wellenlängenbereich, sodass mehr Sonnenlicht in Strom umgewandelt werden kann. Dieser Ansatz verbessert die spektrale Nutzung, reduziert Energieverluste und erhöht die gesamte Umwandlungseffizienz im Vergleich zu herkömmlichen Einkreis-amorphen Siliziumzellen.

4. Warum wird der Staebler-Wronski-Effekt als eine der größten Herausforderungen in der amorphen Siliziumtechnologie angesehen?

Der Staebler-Wronski-Effekt verursacht eine allmähliche Leistungsminderung, wenn amorphe Siliziumzellen über längere Zeiträume dem Sonnenlicht ausgesetzt sind. Kontinuierliche Beleuchtung kann Silizium-Wasserstoff-Bindungen im Material brechen und zusätzliche Defektstellen schaffen, die Ladungsträger einfangen und Rekombinationsverluste erhöhen. Mit zunehmender Defektdichte sinken wichtige Leistungsparameter wie Kurzschlussstrom, Füllfaktor und Umwandlungseffizienz, was die langfristige Energieproduktion einschränkt.

5. Warum ist die präzise Kontrolle des PECVD-Abscheidungsprozesses entscheidend für die Herstellung von hochwertigen amorphen Siliziumsolarzellen?

Die elektrischen und optischen Eigenschaften von amorphen Siliziumfilmen hängen stark von den Abscheidungsbedingungen ab. Parameter wie Gaszusammensetzung, Kammerdruck, Substrattemperatur, Plasmapower und Gasflussraten beeinflussen die Filmdicke, Uniformität, Defektdichte und die Transportmerkmale der Ladungsträger. Selbst kleine Variationen können die Modulleistung und Konsistenz beeinflussen. Daher ist die Aufrechterhaltung strenger Prozesskontrollen unerlässlich, um zuverlässige Solarzellen mit stabilen elektrischen Eigenschaften über große Produktionsvolumen hinweg herzustellen.
