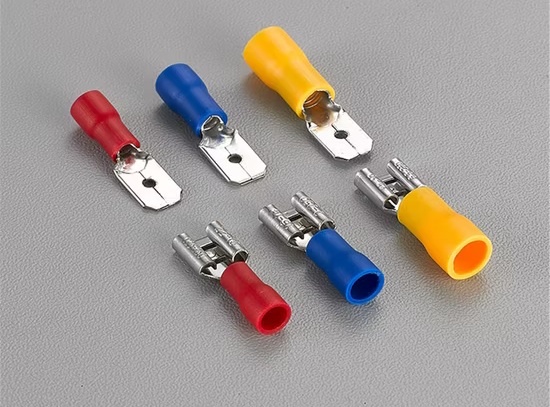

Eine vollständige Anleitung zu Flachsteckverbindern: Für eine sichere und zuverlässige Verkabelung

Flachsteckverbinder sind weit verbreitete Kabelklemmen, die eine einfache, sichere und wartungsfreundliche Möglichkeit zum Anschließen von Kabeln an Schrauben, Bolzen und Anschlusspfosten bieten.In diesem Artikel wird erklärt, wie sie funktionieren, welche Projektanforderungen vor der Auswahl überprüft werden sollten und warum Drahtstärke, Bolzengröße, Steckertyp, Materialqualität und Kompatibilität wichtig sind.Darüber hinaus werden Sicherheitsstandards, Überhitzungsrisiken sowie ordnungsgemäße Crimp- und Installationsmethoden behandelt.Zusammengenommen zeigen diese Themen, wie die richtige Auswahl und Installation von Flachsteckern sichere, zuverlässige und langlebige elektrische Verbindungen unterstützt.

Katalog

Übersicht über Flachsteckverbinder

Flachsteckverbinder sind elektrische Anschlüsse, mit denen Drähte an Schrauben, Bolzen oder Anschlusspfosten befestigt werden.Das Metallende hat die Form einer offenen Gabel, sodass der Stecker um den Befestigungspunkt herum gleiten kann.In vielen Fällen muss die Schraube nur gelöst und nicht vollständig entfernt werden.Dadurch lässt sich die Verbindung schneller installieren und bei Reparatur, Austausch oder Routineinspektion einfacher trennen.

Bei tatsächlichen Verdrahtungsarbeiten spart diese Form Zeit, wenn ein Draht aus einem Klemmenblock entfernt, ein beschädigtes Teil ersetzt oder ein Stromkreis überprüft werden muss, ohne die gesamte Baugruppe zu beeinträchtigen.Anstatt eine dauerhafte Verbindung auseinanderzuziehen, kann der Draht gelöst werden, indem die Schraube gelöst, der Stecker abgehoben und nach getaner Arbeit wieder angebracht wird.Dies ist einer der Gründe, warum Flachsteckverbinder häufig in elektrischen und elektronischen Systemen verwendet werden, die sowohl einen sicheren Kontakt als auch einen einfachen Wartungszugang erfordern.

Flachstecker werden in verschiedenen Größen, Materialien und Isolationsarten hergestellt.Einige bestehen aus blankem Metall, während andere über eine isolierte Hülse verfügen, die den Crimpbereich abdeckt und dazu beiträgt, versehentlichen Kontakt zu reduzieren.Der richtige Stecker muss sowohl zur Drahtgröße als auch zur Bolzen- oder Schraubengröße passen.Wenn einer der beiden Punkte falsch ist, sitzt das Terminal möglicherweise nicht fest an seinem Platz und die Verbindung kann mit der Zeit weniger zuverlässig werden.

Projektanforderungen

Strom- und Spannungsanforderungen

Jedes Projekt sollte mit einer genauen Prüfung des Stroms und der Spannung beginnen, die die Verbindung führen muss.Dies ist einer der ersten praktischen Schritte bei der Steckerauswahl, da ein Flachstecker nicht nur nach Form oder Passform ausgewählt wird.Außerdem muss es die elektrische Last im Normalbetrieb und in kurzen Zeiträumen, in denen die Last über das durchschnittliche Niveau ansteigt, sicher bewältigen.

Jeder Flachstecker hat eine bestimmte elektrische Nennleistung, und diese Nennleistung gibt an, wie viel Strom und Spannung der Anschluss führen kann, ohne übermäßige Hitze zu erzeugen oder die Verbindung zu belasten.Wenn Strom durch die Klemme fließt, müssen der Metallkontakt und die Crimpverbindung stabil bleiben.Wenn der Stecker zu klein ist oder seine Nennleistung überschreitet, kann es an der Kontaktstelle und am Drahtende zu einem Wärmestau kommen.Diese Hitze kann die Anschlussoberfläche beschädigen, die Drahtisolierung schwächen und die Lebensdauer der Verbindung verkürzen.

Aus diesem Grund sollte der ausgewählte Steckverbinder die höchste zu erwartende Last abdecken und nicht nur den normalen Betriebszustand.Dazu gehören kurze Spannungsspitzen, die auftreten, wenn Geräte starten, umschalten oder bei wechselndem Bedarf betrieben werden.Dieser Schritt ist besonders wichtig in Automobil-, Haushalts- und Industriesystemen, wo die tatsächlichen Betriebsbedingungen nicht immer konstant bleiben.Ein Steckverbinder mit der richtigen Nennleistung trägt dazu bei, dass der Stromkreis stabil bleibt und verringert das Risiko von Überhitzung, Isolationsschäden und vorzeitigem Ausfall.

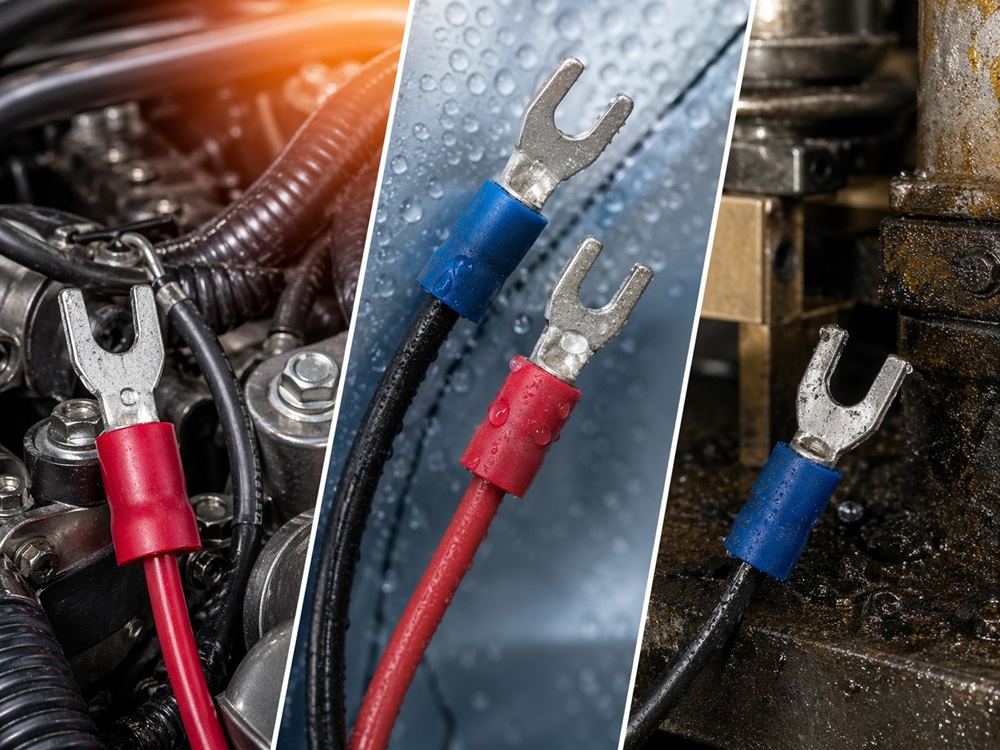

Umgebungsbedingungen

Nach der Prüfung der elektrischen Belastung folgt im nächsten Schritt die Betrachtung der Arbeitsumgebung.Der Ort, an dem der Steckverbinder installiert wird, hat einen direkten Einfluss darauf, wie lange er hält und wie gut er funktioniert.Eine Verbindung, die in einer sauberen Innenverkleidung gut funktioniert, kann in einem heißen Motorraum, einem feuchten Hauswirtschaftsbereich oder einem schmutzigen Fabrikgehäuse viel schneller ausfallen.

Hitze kann mit der Zeit die Isolierung aufweichen und die Anschlussmaterialien schwächen.Feuchtigkeit kann freiliegende Metalloberflächen erreichen und zu Korrosion führen, was die Kontaktqualität verringert und die Widerstandsfähigkeit erhöht.Vibrationen können eine schwache oder schlecht sitzende Verbindung langsam lösen, insbesondere wenn sich Geräte während des Betriebs bewegen, starten, stoppen oder wackeln.Auch Staub, Öl und Chemikalien können sich um den Anschluss herum ansammeln und die Lebensdauer verkürzen, wenn der Steckverbinder nicht für diese Bedingungen ausgelegt ist.

Aus diesem Grund sollte die Installationsumgebung ebenso sorgfältig geprüft werden wie die elektrische Leistung.In Automobilsystemen müssen Steckverbinder häufig Hitze, Vibrationen und der Einwirkung von Flüssigkeiten standhalten.In Haushaltssystemen können Steckverbinder in Bereichen mit Feuchtigkeit installiert werden, beispielsweise in Küchen, Kellern oder Wirtschaftsräumen.In Industrieanlagen können Terminals Schmutz, Ölnebel, Reinigungsmitteln oder Prozesschemikalien ausgesetzt sein.Unter diesen härteren Bedingungen bieten isolierte, korrosionsbeständige und ordnungsgemäß montierte Anschlüsse normalerweise einen besseren Schutz und eine längere Lebensdauer.

Anwendungstyp

Der letzte Schritt besteht darin, den Stecker an die tatsächliche Anwendung anzupassen.Selbst wenn Strom, Spannung und Umgebung bereits bekannt sind, beeinflusst die Ausrüstung selbst immer noch, welcher Steckertyp am besten funktioniert.Unterschiedliche Systeme stellen unterschiedliche Anforderungen an die Verbindung, und diese Anforderungen beeinflussen die Art des zu verwendenden Terminals.

Bei der Automobilverkabelung muss der Steckverbinder häufig unter ständigen Vibrationen, Temperaturschwankungen und dem Kontakt mit Ölen oder Flüssigkeiten sicher bleiben.In Audiosystemen muss die Verbindung stabil bleiben, damit der Signalpfad sauber und konsistent bleibt.In der Haushaltsverkabelung bevorzugen Installateure häufig Steckverbinder, die sich bei Wartungsarbeiten einfach montieren, prüfen und austauschen lassen.In Industrieanlagen müssen Terminals möglicherweise höhere elektrische Lasten, wiederholte Wartungsarbeiten und rauere Betriebsbedingungen unterstützen.

Die Auswahl des Steckverbinders basierend auf der tatsächlichen Verwendung hilft, spätere Probleme zu vermeiden.Ein Terminal, das an einem trockenen Innenstandort gut funktioniert, hält in einem Fahrzeug, in der Nähe von Maschinen oder in einem staubigen Bedienfeld möglicherweise nicht stand.Die Anpassung des Steckverbinders an die Anwendung verbessert die Sicherheit, erhöht die Haltbarkeit und macht zukünftige Wartung und Austausch einfacher und zuverlässiger.

Drahtstärke und Anschlussbolzengröße

Standards für Drahtstärken

Die Drahtstärke zeigt die Dicke eines Drahtes an und ist daher eines der ersten Dinge, die vor der Auswahl eines Flachsteckers überprüft werden müssen.In vielen elektrischen Systemen wird die Drahtgröße anhand des American Wire Gauge (AWG)-Standards gemessen.Bei diesem System bewegt sich die Zahl in die entgegengesetzte Richtung zur Drahtstärke.Eine kleinere AWG-Zahl bedeutet einen dickeren Draht, sodass 10 AWG dicker ist als 18 AWG.

Dies ist bei der Auswahl des Steckverbinders wichtig, da ein Flachstecker nur für die Aufnahme bestimmter Drahtgrößen ausgelegt ist.Wenn der Draht abisoliert und in die Crimphülse eingeführt wird, muss die Metallhülse den Leiter fest umschließen.Wenn der Stecker zu groß ist, greift die Hülse den Draht möglicherweise nicht fest und die Crimpverbindung kann sich durch Zug oder Vibration lösen.Wenn der Stecker zu klein ist, kann der Draht möglicherweise nicht vollständig eingeführt werden oder die Litzen werden beim Crimpen gequetscht, gebogen oder abgeschnitten.In beiden Fällen wird der Kontakt weniger zuverlässig.

Eine korrekte Abstimmung zwischen dem Drahtquerschnitt und dem Steckverbinderbereich trägt zu einer festen Crimpung, einem stabilen elektrischen Kontakt und einer besseren Langzeitleistung bei.Dies ist ein grundlegender Schritt, der sich jedoch direkt auf die Verbindungsstärke, die elektrische Stabilität und die Sicherheit auswirkt.

So messen Sie die Drahtstärke:

Vor der Auswahl der Klemme sollte die Drahtgröße möglichst genau überprüft werden.Die zuverlässigste Methode ist die Verwendung eines Drahtmesswerkzeugs, mit dem der Draht in markierte Öffnungen passt, bis die richtige Größe gefunden ist.Dies ermöglicht eine direkte Ablesung und reduziert das Rätselraten bei der Steckerauswahl.

Eine weitere gängige Methode besteht darin, die aufgedruckten Markierungen auf der Drahtisolierung abzulesen.Viele Drähte sind mit ihrer Größe gekennzeichnet, insbesondere in gefertigten Kabelbaugruppen oder Standard-Elektrorollen.Wenn diese Markierungen klar und unbeschädigt sind, können sie als schnelle Referenz dienen.Wenn kein Messgerät oder keine gedruckte Markierung verfügbar ist, kann eine Drahtgrößentabelle zur Schätzung der Größe verwendet werden. Diese Methode ist jedoch weniger präzise und sollte vorsichtiger behandelt werden.

Viele isolierte Flachsteckverbinder verwenden auch eine Farbcodierung, um den Kabelbereich anzuzeigen, für den sie gebaut sind.In vielen gängigen Steckverbindersätzen wird Rot für 22 bis 16 AWG, Blau für 16 bis 14 AWG und Gelb für 12 bis 10 AWG verwendet.Diese Farben erleichtern die Sortierung und Grundauswahl, insbesondere bei wiederholten Verdrahtungsarbeiten.Dennoch sollte die Farbe nur als Orientierung dienen.Die tatsächliche Drahtmessung ist immer noch der sicherere Ansatz, da eine kleine Größenabweichung zu einer schwachen Crimpung, einem schlechten Leiterhalt oder einer instabilen Verbindung nach der Installation führen kann.

Anschlussbolzengröße

Nachdem der Drahtquerschnitt bestätigt wurde, besteht der nächste Schritt darin, die Größe des Anschlussbolzens zu überprüfen.Der Draht passt möglicherweise richtig in die Crimphülse, aber der Stecker muss immer noch richtig auf der Schraube oder dem Bolzen sitzen, an der er befestigt werden soll.Die Gabelöffnung des Flachsteckers muss breit genug sein, um ohne Kraftaufwand um den Bolzen gleiten zu können, darf aber nicht so weit sein, dass sich der Kabelschuh nach dem Festziehen verschiebt oder locker sitzt.

Die Bolzengröße wird in der Regel anhand des Durchmessers identifiziert. Übliche Größen sind 1/4 Zoll, 5/16 Zoll und 3/8 Zoll.Bei der Auswahl des Anschlusses sollte die Öffnung im Kabelschuhende möglichst genau dieser Größe entsprechen.Wenn die Öffnung zu klein ist, passt der Stecker nicht über den Bolzen.Wenn es zu groß ist, kann sich die Klemme vor oder während des Anziehens aus ihrer Position bewegen, wodurch die Kontaktfläche zwischen den Metalloberflächen verringert wird.Eine geringere Kontaktfläche kann den Widerstand erhöhen und die Verbindung weniger sicher machen.

Die genaueste Methode zur Überprüfung des Bolzens ist die Verwendung von Messschiebern, die eine direkte Messung des Durchmessers ermöglichen.Für eine grobe Schätzung kann ein Lineal verwendet werden, wenn nichts anderes zur Verfügung steht, es ist jedoch weniger genau, insbesondere bei kleinerer Hardware.Eine etwas größere Öffnung kann in manchen Fällen noch funktionieren, aber zu viel zusätzlicher Spielraum schwächt die Passform und verringert die Stabilität der Verbindung.

Ein zuverlässiger Flachstecker muss sowohl zur Drahtstärke als auch zur Bolzengröße passen.Die Drahtseite beeinflusst, wie fest der Leiter gehalten wird, und die Anschlussöffnung beeinflusst, wie gut der Stecker am Befestigungspunkt sitzt.Wenn beide richtig aufeinander abgestimmt sind, ist die Verbindung einfacher zu installieren, einfacher festzuziehen und im Langzeitgebrauch zuverlässiger.

Arten von Flachsteckern

Flachsteckverbinder werden in verschiedenen Formen hergestellt, da nicht alle Verkabelungsarbeiten die gleiche Art von Verbindung erfordern.Einige Installationen erfordern einen einfachen Kabelabschluss mit einfachem Zugang.Andere benötigen einen besseren Schutz im Crimpbereich, eine schnellere Möglichkeit zum Trennen von Teilen oder einen stärkeren Halt bei Bewegung und Vibration.Aus diesem Grund unterscheiden sich Flachsteckverbinder nicht nur in der Form, sondern auch darin, wie sie die Verbindung schützen und wie fest sie nach der Installation an Ort und Stelle bleiben.

Im tatsächlichen Einsatz beeinflusst der Steckertyp sowohl den Installationsschritt als auch die langfristige Leistung der Verkabelung.Ein einfacher Anschluss funktioniert möglicherweise gut in einem trockenen Gehäuse, wo die Verbindung selten berührt wird.Ein besser geschützter oder sichererer Typ kann erforderlich sein, wenn Kabel durch eine Fahrzeugkarosserie, in der Nähe von beweglichen Geräten oder in einem Raum verlaufen, in dem häufig Wartungsarbeiten durchgeführt werden.Die Auswahl des richtigen Typs erleichtert die Arbeit zu Beginn und hilft, lockere Verbindungen, freiliegendes Metall und spätere wiederholte Reparaturen zu vermeiden.

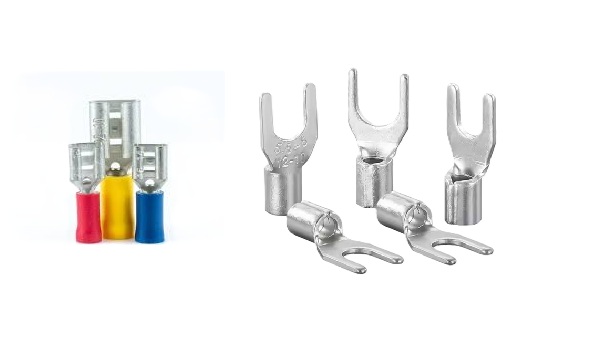

Isolierte und nicht isolierte Flachstecker

Isolierte Flachsteckverbinder haben eine Kunststoffhülse um den Crimpabschnitt.Nachdem der Draht abisoliert und in die Hülse eingeführt wurde, deckt die Hülse den Bereich ab, in dem der Leiter in die Klemme gecrimpt wird.Diese zusätzliche Schicht trägt dazu bei, versehentlichen Kontakt mit Metallteilen zu reduzieren und verleiht der Verbindung mehr Schutz vor Feuchtigkeit, Staub und leichten Verunreinigungen.Dies ist besonders nützlich an Orten, an denen nahegelegene Drähte, freiliegende Anschlüsse oder feuchte Bedingungen das Risiko von Kurzschlüssen oder unerwünschtem Kontakt erhöhen könnten.

Aufgrund dieses zusätzlichen Schutzes werden isolierte Steckverbinder häufig in der Automobilverkabelung, in elektrischen Haushaltssystemen, bei Außengeräten und bei allgemeinen Wartungsarbeiten eingesetzt.Sie sind häufig die sicherere Wahl, wenn die Verbindung während der Wartung bearbeitet werden muss oder die Umgebung nicht vollständig abgedichtet ist.

Bei unisolierten Flachsteckern gibt es diese Hülse nicht, sodass der Metallanschluss freiliegt.Sie werden normalerweise für trockene, geschlossene oder kontrollierte Räume gewählt, in denen keine zusätzliche Isolierung erforderlich ist.In diesen Situationen ist die Verbindung oft durch das Gerätegehäuse oder durch die Anordnung innerhalb eines Schaltschranks geschützt.Nicht isolierte Typen sind in der Regel kleiner, lassen sich manchmal leichter in enge Räume einbauen und sind häufig kostengünstiger.Sie bieten jedoch weniger Schutz im Crimpbereich und sollten daher nur dort verwendet werden, wo die Installationsbedingungen dies zulassen.

Die bessere Option hängt von den tatsächlichen Arbeitsbedingungen ab.Wenn Sicherheit, Isolierung und Umweltschutz wichtiger sind, sind isolierte Typen in der Regel die bessere Wahl.Wenn sich die Verbindung innerhalb eines geschützten Gehäuses befindet und der Platz begrenzt ist, kann ein nicht isolierter Typ ausreichend sein.

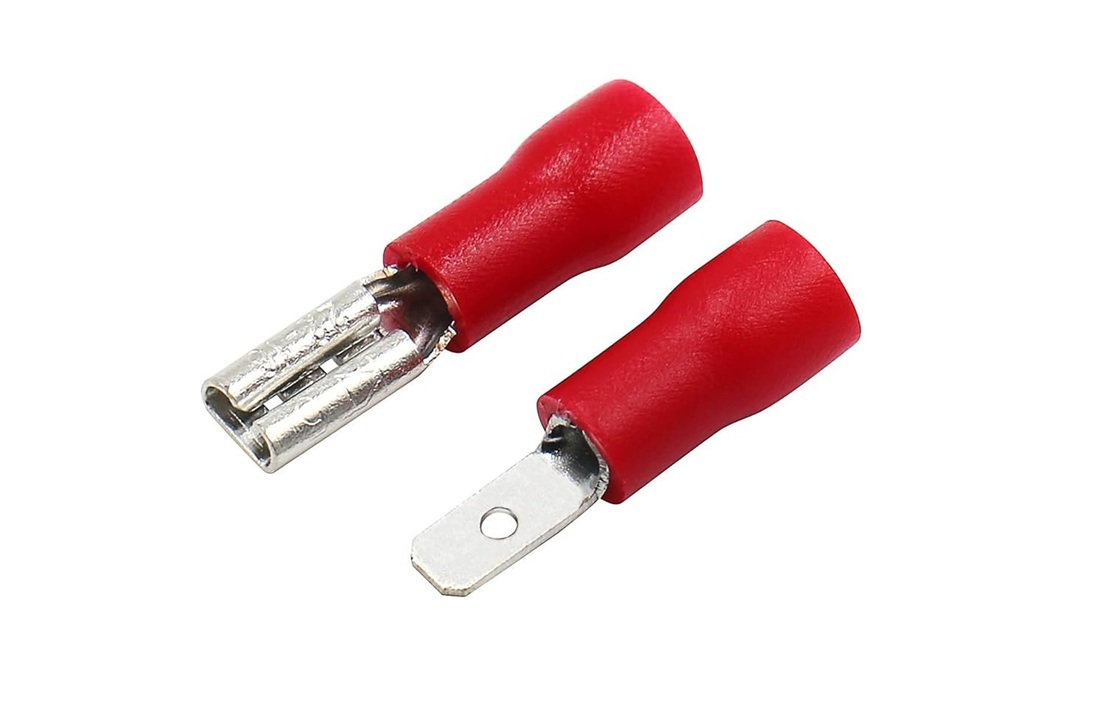

Männliche und weibliche Flachstecker

Männliche und weibliche Flachstecker sind für schnelles Anschließen und schnelles Entfernen konzipiert.Der männliche Anschluss hat eine flache Metallklinge und der weibliche Anschluss hat eine geformte Öffnung, die über diese Klinge gleitet und sie erfasst.Bei der Montage werden die beiden Teile von Hand zusammengeschoben, bis der Metallkontakt sitzt.Während der Wartung können sie getrennt werden, ohne dass der Draht durchtrennt werden muss, was sie für Systeme nützlich macht, die repariert, ausgetauscht oder getestet werden müssen.

Dieser Stil ist in Geräten, Fahrzeugen, Lautsprechern, Steuerkabeln und anderen zu wartenden elektrischen Baugruppen üblich.Dadurch kann ein Teil eines Systems getrennt werden, während der Rest der Verkabelung bestehen bleibt.Dies beschleunigt den Austausch von Komponenten und reduziert die Notwendigkeit, die Verbindung jedes Mal neu aufzubauen, wenn ein Teil entfernt wird.

Ihr Hauptvorteil ist die Flexibilität bei der Wartung.Ein Kabel kann mit weniger Aufwand getrennt, überprüft und wieder angeschlossen werden als bei dauerhafteren Verkabelungsmethoden.Gleichzeitig müssen beide Teile in Größe und Passform übereinstimmen.Wenn die weibliche Seite zu locker auf der männlichen Klinge sitzt, sinkt der Kontaktdruck und die Verbindung kann sich verschieben, sich erwärmen oder ungleichmäßig funktionieren.Für einen stabilen Strompfad und eine zuverlässige Langzeitnutzung ist eine ordnungsgemäße Passform erforderlich.

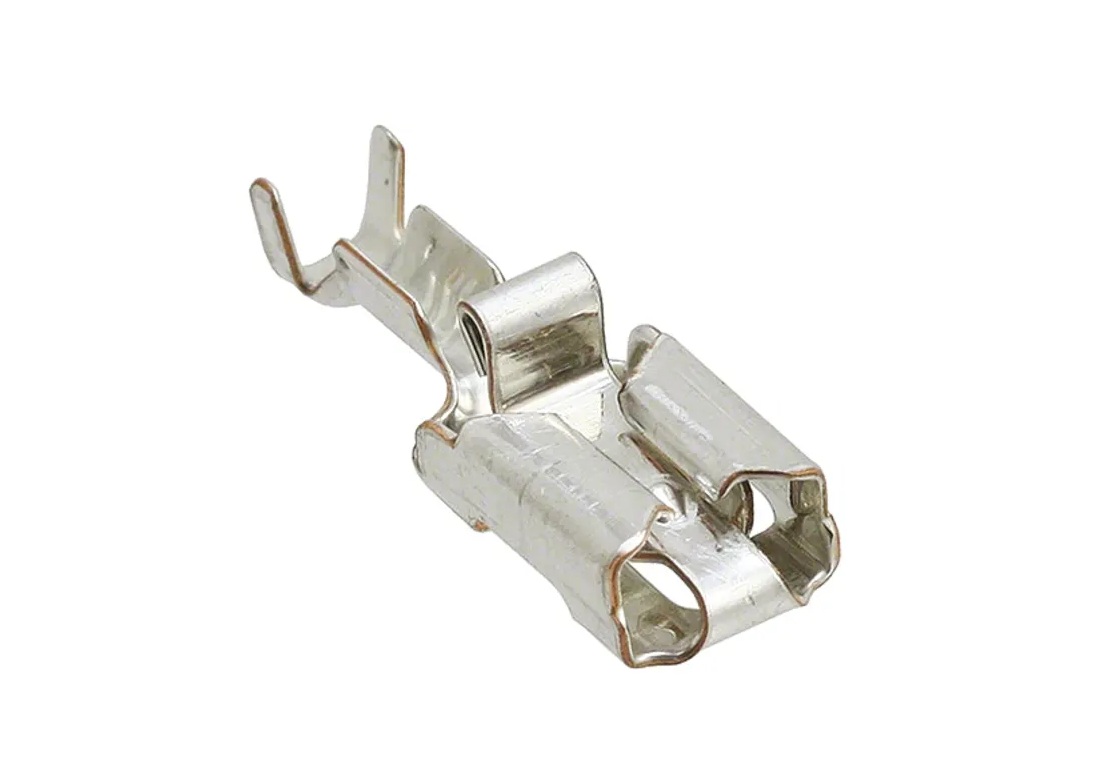

Abschließbare Flachstecker

Verriegelungs-Flachstecker sind für Situationen gedacht, in denen sich eine Standard-Steckverbindung lösen kann.Sie verfügen über eine Verriegelungsfunktion, z. B. eine Lasche, einen Clip oder einen Federabschnitt, die dabei hilft, die Klemme nach dem Anschließen an Ort und Stelle zu halten.Sobald der Stecker auf das Gegenstück geschoben wird, erhöht diese Funktion den Widerstand gegen versehentliches Abziehen oder Verschieben.

Diese zusätzliche Sicherung ist in Fahrzeugen, Industriemaschinen, Kraftgeräten und Energiesystemen nützlich, wo die Verkabelung Vibrationen, wiederholten Bewegungen oder mechanischen Stößen ausgesetzt sein kann.Unter diesen Bedingungen kann ein Standardterminal langsam seine Position verlieren, wenn der Sitz nicht fest genug ist oder wenn die Verbindung während des Betriebs gestört wird.Ein Verriegelungstyp trägt dazu bei, dieses Risiko zu verringern, indem das Terminal sicherer eingerastet bleibt.

Der Hauptvorteil ist ein stärkerer Halt bei anspruchsvoller Nutzung.Dieser stärkere Halt kann Wartungsprobleme reduzieren, das Risiko einer plötzlichen Trennung verringern und die Verbindungsstabilität im Laufe der Zeit verbessern.Verriegelungstypen sind sowohl in isolierter als auch in nicht isolierter Ausführung erhältlich, sodass der Steckverbinder dennoch an die Umgebung angepasst werden kann und gleichzeitig zusätzlichen Halt bietet.

Der richtige Flachsteckertyp hängt davon ab, wie das System funktioniert, wo es installiert ist und wie oft die Verbindung entfernt werden muss.Isolierte Steckverbinder eignen sich in der Regel besser für Bereiche mit Feuchtigkeit, Staub, freiliegendem Metall oder höheren Sicherheitsanforderungen.Nicht isolierte Steckverbinder eignen sich häufig für saubere, trockene und geschützte Räume, in denen die Verbindung geschlossen ist.Stecker- und Buchsenstecker sind nützlich, wenn Teile während der Wartung getrennt werden müssen, während Verriegelungsklemmen besser für Systeme geeignet sind, die Vibrationen oder häufigen Bewegungen ausgesetzt sind.

Bei einer guten Auswahl sollte die vollständige Nutzung der Verbindung berücksichtigt werden, nicht nur der Installationsschritt.Der Steckverbinder sollte den Arbeitsbedingungen, dem Schutzbedarf und der Menge an mechanischer Belastung, der die Verkabelung ausgesetzt ist, entsprechen.Bei richtiger Auswahl des Typs ist der Draht einfacher zu installieren, einfacher zu warten und im Langzeitbetrieb zuverlässiger.

Material und Qualität

Gängige Materialien, die in Flachsteckern verwendet werden

Das Material eines Flachsteckers beeinflusst, wie gut er den Strom leitet und wie gut er beim Crimpen und im Langzeitgebrauch seine Form behält.Die meisten Flachstecker bestehen aus Kupfer oder Messing.Kupfer wird häufig verwendet, da es eine hohe elektrische Leitfähigkeit aufweist, wodurch der Strom mit geringerem Widerstand durch die Klemme fließen kann.Messing ist ebenfalls weit verbreitet, da es eine gute Festigkeit und Haltbarkeit bietet, was dazu beiträgt, dass die Klemme fest bleibt, wenn sie auf den Draht gecrimpt und unter einer Schraube oder einem Bolzen befestigt wird.

Bei vielen Steckverbindern ist die Metalloberfläche zudem verzinnt.Diese dünne plattierte Schicht schützt den Stecker vor Oxidation und Korrosion.Es trägt auch dazu bei, dass die Kontaktfläche im Laufe der Zeit sauberer bleibt, insbesondere an Orten, an denen die Luft feucht ist oder die Verbindung Schmutz und wechselnden Temperaturen ausgesetzt ist.Eine aus gutem Grundmetall gefertigte und mit einer geeigneten Beschichtung versehene Klemme sorgt in der Regel für einen stabileren elektrischen Pfad während langer Betriebszeiten.

Bei isolierten Flachsteckern besteht die Hülse meist aus Nylon oder PVC.Diese äußere Schicht deckt den Crimpbereich ab und bietet grundlegenden Schutz bei der Handhabung und Installation.Die Isolierung trägt dazu bei, versehentlichen Kontakt mit freiliegendem Metall zu reduzieren und verleiht der Klemme eine gewisse Beständigkeit gegen Feuchtigkeit, Schmutz und leichten Abrieb.Auch das Hülsenmaterial beeinflusst das Verhalten des Steckverbinders beim Crimpen.Eine gut sitzende Hülse bleibt an Ort und Stelle, bricht nicht so leicht und trägt dazu bei, dass die Klemme bei der Montage leichter zu handhaben ist.

Aus diesem Grund wirkt sich die Materialwahl sowohl auf die elektrische Leistung als auch auf die physikalische Zuverlässigkeit aus.Das Metall beeinflusst die Leitfähigkeit und Festigkeit, während die Beschichtung und Isolierung den Schutz und die langfristige Lebensdauer beeinflussen.

Warum Korrosionsbeständigkeit wichtig ist

Korrosion ist einer der häufigsten Gründe für das Versagen einer Klemmenverbindung, insbesondere an Orten mit Feuchtigkeit, Staub, Salz, Öl oder Hitze.Wenn sich auf der Metalloberfläche Korrosion zu bilden beginnt, wird die Kontaktfläche zwischen der Klemme und dem Verbindungspunkt weniger effektiv.Mit steigendem Widerstand kann die Verbindung heißer werden.Diese zusätzliche Wärme kann den Anschluss schwächen, die Isolierung in der Nähe beschädigen und die Gesamtzuverlässigkeit des Stromkreises verringern.

Aus diesem Grund werden plattierte Anschlüsse, insbesondere verzinnte Kupferanschlüsse, in Automobil-, Schiffs- und Industriesystemen häufig bevorzugt.In solchen Umgebungen sind Steckverbinder eher Wasserdampf, Temperaturschwankungen, Streusalz, Prozessstaub oder Chemikalien ausgesetzt.Eine besser geschützte Oberfläche verlangsamt die Metallverschlechterung und trägt dazu bei, dass das Terminal über einen längeren Zeitraum einen stabilen Kontakt aufrechterhält.

Die langfristige Leistung unter rauen Bedingungen hängt nicht nur von der Beschichtung ab.Eine gute Isolierung, eine ordnungsgemäße Abdichtung an den erforderlichen Stellen und eine korrekte Crimpung tragen ebenfalls dazu bei, Korrosion zu begrenzen.Wenn die Drahtlitzen fest im Inneren des Zylinders gecrimpt sind, gibt es weniger Platz für die Ansammlung von Feuchtigkeit und Verunreinigungen.Wenn die Isolierung gut passt und der Steckverbinder in der richtigen Umgebung verwendet wird, besteht eine bessere Chance, dass die Verbindung sauber und zuverlässig bleibt.

Steckverbinder von geringerer Qualität funktionieren möglicherweise noch bei leichten Belastungen oder in Innenräumen, bieten jedoch in der Regel weniger Schutz, wenn die Umgebung anspruchsvoller wird.In Gebieten mit Feuchtigkeit, Salz oder Hitze ist es wahrscheinlicher, dass diese minderwertigen Anschlüsse frühzeitig korrodieren und früher ausfallen.

So erkennen Sie die Qualität von Steckverbindern

Ein hochwertiger Flachstecker weist bei der Handhabung und Installation in der Regel mehrere deutliche Anzeichen auf.Der Metallkörper sollte sich stabil anfühlen und sich bei leichtem Druck nicht zu leicht verbiegen.Die Beschichtung sollte auf der gesamten Oberfläche glatt und gleichmäßig aussehen, ohne raue Stellen, Abplatzungen oder stumpfe Stellen, die auf eine schlechte Verarbeitung schließen lassen.Bei isolierten Ausführungen sollte die Hülse fest um den Anschluss sitzen und bei normalen Crimparbeiten nicht verrutschen, reißen oder sich ablösen.

Gute Steckverbinder behalten auch beim Einführen des Drahtes und beim Ansetzen der Crimpzange ihre Form besser.Beim Crimpen sollte sich die Hülse kontrolliert um den Draht schließen, ohne sich ungleichmäßig zu falten oder zu leicht zusammenzufallen.Nach dem Crimpen sollte der Draht fest gehalten werden, der Leiter in der Hülse gesichert sein und die Klemme immer noch korrekt ausgerichtet sein.Diese Art der Passform trägt dazu bei, einen starken mechanischen Halt und einen stabilen elektrischen Kontakt aufrechtzuerhalten.

Bei minderwertigen Steckverbindern werden Probleme oft schnell sichtbar.Das Metall ist möglicherweise zu dünn, was zu schwachen Crimps oder Verformungen während der Installation führen kann.Die Isolierhülse kann locker oder spröde sein, was den Schutz verringert und die Handhabung weniger zuverlässig macht.Die Oberflächenbeschaffenheit kann auch uneben sein, was auf eine schwächere Korrosionsbeständigkeit und eine geringere Fertigungsqualität hinweisen kann.Diese Probleme können zu schlechtem Kontakt, kürzerer Lebensdauer und einem größeren Risiko eines Ausfalls unter Last oder Vibration führen.

Aus diesem Grund sollte die Qualität von Steckverbindern nicht nur anhand des Aussehens beurteilt werden.Zu den wichtigen Anzeichen gehören die Metalldicke, die Konsistenz der Beschichtung, der Sitz der Isolierung und die Leistung des Steckverbinders beim Crimpen.Diese Angaben vermitteln ein genaueres Bild der Langzeitzuverlässigkeit.

Wichtiger Punkt zu Material und Qualität

Bei einem guten Flachstecker kommt es nicht nur auf die richtige Größe und Form an.Es hängt auch vom verwendeten Metall, der Qualität der Beschichtung und der Passform der Isolierung ab.Wenn diese Teile gut verarbeitet sind, führt der Steckverbinder den Strom zuverlässiger, ist korrosionsbeständiger und bleibt für eine längere Lebensdauer sicher.

Kompatibilität und Passform

Terminalgröße

Eine zuverlässige elektrische Verbindung beginnt mit der richtigen Klemmengröße.Vor der Installation muss der Steckverbinder auf zwei grundlegende Punkte abgestimmt werden: den Drahtquerschnitt und die Bolzen- oder Schraubengröße.Beide müssen richtig passen, damit die Verbindung sicher bleibt und den Strom sicher führt.

Auf der Drahtseite muss die Crimphülse zum Drahtquerschnitt passen.Nach dem Abisolieren wird der Leiter in die Hülse eingeführt und das Metall mit einer Crimpzange komprimiert.Wenn der Zylinder zu groß ist, greift er den Draht nicht fest genug.Der Draht kann sich verschieben, sich lösen oder an der Crimpverbindung einen höheren Widerstand entwickeln.Wenn die Hülse zu klein ist, dringt der Draht möglicherweise nicht vollständig ein oder die Litzen können beim Crimpen gebogen, abgeschnitten oder zusammengedrückt werden.In beiden Fällen wird die Verbindung schwächer und weniger zuverlässig.

Auf der Anschlussseite muss die Öffnung des Flachsteckers mit der Schraube oder dem Bolzen übereinstimmen, an dem er installiert werden soll.Die Gabelöffnung sollte ohne Kraftaufwand einrasten und beim Festziehen flach unter dem Befestigungselement sitzen.Wenn die Öffnung zu groß ist, kann sich die Klemme aus der Mitte bewegen, bevor die Schraube fest sitzt.Diese Bewegung verringert die Kontaktfläche und schwächt den Halt.Ist die Öffnung zu klein, sitzt der Stecker überhaupt nicht richtig.

Eine passende Größenanpassung verbessert den Kontaktdruck, reduziert unerwünschte Bewegungen und trägt dazu bei, dass die Verbindung über einen längeren Zeitraum eine gleichbleibende elektrische Leistung aufrechterhält.

Den Stecker an die Ausrüstung anpassen

Ein Stecker muss mehr passen als das Kabel und der Montagepunkt.Es muss auch zu der Ausrüstung passen, in der es verwendet wird.Unterschiedliche Systeme stellen unterschiedliche Anforderungen an das Terminal, daher müssen Material, Isolierung und Oberflächenschutz zu den tatsächlichen Arbeitsbedingungen passen.

In Automobilsystemen sind Steckverbinder häufig Vibrationen, Hitze und Flüssigkeiten ausgesetzt, daher muss der Anschluss dicht bleiben und bei wiederholter Bewegung verschleißfest bleiben.In Heim-Audiosystemen benötigt die Verbindung einen stabilen Metallkontakt und eine gute Leitfähigkeit, damit der Signalfluss konsistent bleibt.In feuchten oder schmutzigen Umgebungen im Freien benötigt der Steckverbinder möglicherweise eine Metallbeschichtung, eine bessere Isolierung oder einen zusätzlichen Korrosionsschutz.

Dieser Schritt ist wichtig, da ein Steckverbinder während der Installation richtig passen kann und später im Betrieb dennoch versagen kann.Ein Anschluss lässt sich zwar zunächst gut vercrimpen und festziehen, doch wenn das Material oder die Schutzart nicht mit der Ausrüstung übereinstimmt, kann die Verbindung mit der Zeit schwächer werden.Die richtige Wahl muss elektrische Leistung, mechanische Stabilität und Umweltbeständigkeit vereinen.

Vermeiden Sie häufige Passform- und Kompatibilitätsprobleme

Viele Verbindungsprobleme beginnen mit einer schlechten Übereinstimmung zwischen dem Terminal und dem tatsächlichen Job.Die häufigsten Ursachen sind falsche Dimensionierung, ungeeignete Materialien und unzureichender Schutz für die Umwelt.Diese Probleme treten zum Zeitpunkt der Installation häufig nicht auf.Sie zeigen sich später in Form von losen Drähten, überhitzten Anschlüssen, Korrosion oder wiederholten Wartungsproblemen.

Ein zu großer oder zu kleiner Anschluss kann zu einem schwachen Crimp oder einem instabilen Montagepunkt führen.Ein aus dem falschen Material hergestellter Steckverbinder kann unter anspruchsvollen Bedingungen an Leitfähigkeit oder Festigkeit verlieren.Ein Terminal ohne ausreichende Isolierung oder Korrosionsbeständigkeit kann in einem trockenen Innenraum eine akzeptable Leistung erbringen, an einem nassen, staubigen oder hohen Temperaturstandort jedoch schneller ausfallen.Selbst ein gut gefertigter Steckverbinder kann eine schlechte Leistung erbringen, wenn er in der falschen Anwendung verwendet wird.

Diese Probleme lassen sich vor der Installation viel einfacher verhindern als nach einem Fehler beheben.Der sicherere Ansatz besteht darin, die Drahtgröße, die Bolzengröße, das Anschlussmaterial und die Arbeitsumgebung zu überprüfen, bevor der Steckverbinder gecrimpt und installiert wird.Diese Art der Vorbereitung verringert die Wahrscheinlichkeit eines Ausfalls und trägt dazu bei, dass die Verbindung für eine längere Lebensdauer sicher bleibt.

Die Kompatibilität sollte vor der Installation immer überprüft werden, da sie Auswirkungen auf Sicherheit, Leistung und Lebensdauer hat.Ein guter Flachstecker muss nicht einfach passen.Es muss gleichzeitig zum Kabel, zum Befestigungspunkt und zu den Gerätebedingungen passen.Wenn alle diese Teile zusammenpassen, ist die Verbindung einfacher zu installieren, stabiler im Betrieb und weniger wahrscheinlich, dass sie später ausfällt.

Sicherheit und Standards

Befolgen Sie die Elektrovorschriften und -normen

Elektrische Arbeiten sollten stets den anerkannten Sicherheitsvorschriften und Produktnormen entsprechen.Diese Regeln tragen dazu bei, das Risiko von Überhitzung, Verkabelungsfehlern, Geräteschäden und Bränden zu verringern.Standards wie NEC, UL und andere regionale Anforderungen werden verwendet, um zu definieren, wie Steckverbinder in realen Systemen bewertet, getestet und angewendet werden sollten.Wenn ein Steckverbinder diese Standards erfüllt, ist es wahrscheinlicher, dass er innerhalb der vorgesehenen elektrischen und mechanischen Grenzen sicher funktioniert.

Bei der tatsächlichen Installation bedeutet dies, dass der Steckverbinder nicht allein nach Form oder Zweckmäßigkeit ausgewählt werden sollte.Die Nennleistung, das Material, die Art der Isolierung und der Verwendungszweck sollten alle zur Aufgabe passen.Ein ordnungsgemäß zugelassener und ordnungsgemäß verwendeter Steckverbinder bietet dem Installateur einen sichereren Ausgangspunkt.Außerdem lässt sich das fertige Verkabelungssystem dadurch einfacher prüfen, genehmigen und warten.

Das Befolgen von Code verbessert mehr als die Compliance.Es verbessert die Gesamtqualität der Arbeit.Wenn der Steckverbinder ordnungsgemäß ausgelegt und gemäß anerkannten Standards installiert ist, ist es wahrscheinlicher, dass die Verbindung unter Last stabil bleibt und es weniger wahrscheinlich ist, dass sie frühzeitig ausfällt.Normen ersetzen keine sorgfältige Verarbeitung, bieten jedoch eine zuverlässige Grundlage für eine sichere Installation und langfristige Leistung.

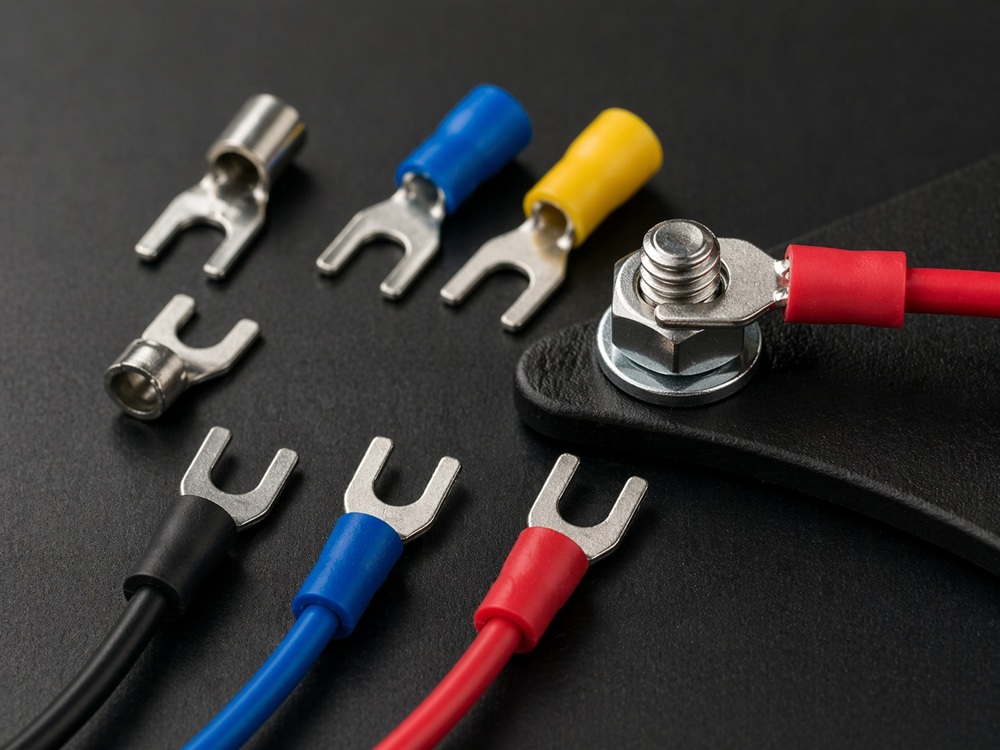

Sichere Verbindungen

Eine sichere Verbindung ist einer der wichtigsten Bestandteile der elektrischen Sicherheit.Wenn eine Klemme locker ist, wird der Metallkontakt zwischen dem Stecker und dem Draht oder Bolzen weniger stabil.Mit sinkendem Anpressdruck kann der elektrische Widerstand ansteigen.Wenn der Widerstand steigt, beginnt sich an diesem Punkt Wärme aufzubauen.Mit der Zeit kann diese Hitze die Drahtisolierung beschädigen, die Klemme verfärben, das Metall schwächen und die Gefahr eines Brandes oder eines Geräteausfalls erhöhen.

Eine sichere Installation beginnt mit den Grundlagen.Der Stecker muss zur Drahtgröße und zur Anschlussbolzen- oder Schraubengröße passen.Der Draht muss auf die richtige Länge abisoliert, vollständig in die Hülse eingeführt und mit dem richtigen Werkzeug gecrimpt werden, damit der Leiter fest gehalten wird.Danach sollte die Klemme flach am Verbindungspunkt anliegen und beim Anziehen des Befestigungselements fest bleiben.Jeder dieser Schritte beeinflusst, wie stabil der Kontakt im tatsächlichen Betrieb bleibt.

Zur Gewährleistung der Verbindungssicherheit gehört auch die Inspektion.Jedes Anzeichen von Lockerung, Verfärbung, Brennen, Schmelzen oder Korrosion sollte als Warnung dafür gewertet werden, dass die Verbindung nicht mehr sicher funktioniert.Der frühzeitige Austausch eines beschädigten Terminals ist in der Regel eine einfache Reparatur.Wenn Sie zu lange warten, kann sich der Schaden auf das Kabel, den Geräteanschluss oder in der Nähe befindliche Komponenten ausbreiten.

Überhitzung verhindern

Überhitzung ist eines der häufigsten Anzeichen für eine schlechte elektrische Verbindung.Es beginnt oft, wenn der Stecker zu klein ist, schlecht gecrimpt ist, nicht richtig festgezogen ist oder über seiner Nennstromgrenze verwendet wird.Das Ergebnis ist in jedem Fall das gleiche.Die Verbindung entwickelt mehr Widerstand als sie sollte, und dieser zusätzliche Widerstand wandelt elektrische Energie in unerwünschte Wärme um.

Sobald sich am Anschluss Hitze entwickelt, wird die Verbindung instabil.Das Metall kann an Festigkeit verlieren, die Kontaktoberfläche kann sich verschlechtern und die umgebende Isolierung kann aushärten, dunkler werden oder Risse bekommen.Wenn das Problem weiterhin besteht, kann sich der Schaden vom Stecker auf das Kabel und benachbarte Teile des Systems ausbreiten.Aus diesem Grund beginnt der Schutz vor Überhitzung bereits lange vor dem Einschalten des Geräts.Es beginnt mit der richtigen Klemmenauswahl, der richtigen Nennstromstärke und einer sorgfältigen Installation.

Der Stecker sollte immer für die tatsächliche Last ausgewählt werden, auch für Bedingungen, bei denen der Strom kurzzeitig über den normalen Wert ansteigen kann.Der Crimp sollte fest sitzen, die Kontaktflächen sollten sauber sein und der installierte Anschluss sollte stabil bleiben, ohne sich zu verschieben.Regelmäßige Inspektionen helfen auch dabei, Probleme frühzeitig zu erkennen.Brandflecken, ungewöhnliche Hitze, dunkle Isolierung oder abgenutzte Kontaktflächen sind Anzeichen dafür, dass die Verbindung überprüft werden muss, bevor der Schaden schwerwiegender wird.

Die elektrische Sicherheit hängt von drei miteinander verbundenen Schritten ab: der Verwendung eines Steckverbinders, der den richtigen Standards entspricht, einer sicheren Installation und der Vermeidung von Überhitzung durch richtige Dimensionierung und regelmäßige Inspektion.Wenn diese Schritte gemeinsam befolgt werden, ist die Verbindung sicherer, zuverlässiger und im Laufe der Zeit leistungsfähiger.

Crimpen und Installation

Für die Arbeit benötigte Werkzeuge

Eine gute Installation beginnt mit den richtigen Werkzeugen.In den meisten Fällen umfasst die Grundausstattung eine Abisolierzange, ein zum Anschlusstyp passendes Crimpwerkzeug und eine Zange zur Handhabung oder Positionierung des Steckers.Diese Werkzeuge erledigen unterschiedliche Aufgaben und jedes einzelne wirkt sich auf die Qualität der endgültigen Verbindung aus.

Mit der Abisolierzange wird zunächst die Isolierung sauber entfernt, ohne in den Leiter einzuschneiden.Anschließend wird mit der Crimpzange die Anschlusshülse um den Draht herum zusammengedrückt.Für diesen Schritt sind die richtige Werkzeugform und die richtige Kraft erforderlich.Bei isolierten Anschlüssen hilft eine Crimpzange mit farblich gekennzeichneten Matrizenpositionen dabei, das Werkzeug genauer an die Anschlussgröße anzupassen.Bei größeren Drähten wird oft eine stärkere Crimpzange benötigt, da mehr Kraft erforderlich ist, um die Hülse richtig zusammenzudrücken.

Nach dem Crimpen können auch zusätzliche Schutzmaterialien verwendet werden.Schrumpfschläuche oder Isolierbänder können dabei helfen, exponierte Bereiche abzudecken und den Schutz vor Feuchtigkeit, Schmutz und versehentlichem Kontakt zu verbessern.Die Verwendung des richtigen Werkzeugs in jeder Phase trägt zu einer saubereren Installation bei und verringert das Risiko schwacher Crimps, beschädigter Anschlüsse oder schlechter Drahtunterstützung.

Richtige Crimptechnik

Ein starker Crimp beginnt mit der richtigen Drahtvorbereitung.Die Isolierung sollte nur so weit abisoliert werden, dass der Draht vollständig in die Anschlusshülse passt.Wenn zu viel Isolierung entfernt wird, bleibt zu viel blanker Draht außerhalb der Klemme frei.Wenn zu wenig entfernt wird, reicht der Leiter möglicherweise nicht vollständig in den Crimpbereich.In beiden Fällen wird die fertige Verbindung weniger zuverlässig.

Nach dem Abisolieren sollten die Drahtlitzen zusammenbleiben und vollständig in den Zylinder eingeführt werden.Es dürfen sich keine Stränge zurückfalten, nach außen spreizen oder außerhalb des Anschlusses verbleiben.Sobald der Draht angebracht ist, muss die Crimpzange auf die richtige Anschlussgröße eingestellt werden, bevor Druck ausgeübt wird.Dies ist ein wichtiger Schritt, da eine falsche Gesenkposition dazu führen kann, dass der Crimp zu locker wird oder der Anschluss zu stark abgeflacht wird.

Beim Crimpen sollte die Hülse fest um den Leiter schließen.Es sollte den Draht fest genug halten, damit er sich bei normalem Gebrauch nicht verschiebt oder herauszieht.Gleichzeitig darf das Terminal nicht gequetscht, gespalten oder stark verformt werden.Eine ordnungsgemäße Crimpung sorgt für mechanische Festigkeit und gleichzeitig für einen guten elektrischen Kontakt.Dieser einzelne Schritt hat großen Einfluss auf die langfristige Zuverlässigkeit der Verbindung.

Testen der fertigen Verbindung

Nach dem Crimpen sollte die Verbindung immer geprüft werden.Die erste Prüfung ist in der Regel ein einfacher Zugtest.Der Draht wird leicht, aber fest gezogen, um sicherzustellen, dass er sicher in der Klemme gehalten wird.Diese schnelle Überprüfung kann einen losen Crimp aufdecken, bevor der Steckverbinder in das System eingebaut wird.

Anschließend sollte eine Sichtprüfung erfolgen.Das Terminal sollte seine Form behalten und keine Anzeichen von Biegung, Rissbildung, Rissbildung oder ungleichmäßiger Kompression aufweisen.Der Draht sollte richtig im Zylinder sitzen und die Isolierung sollte richtig positioniert bleiben.Bei isolierten Kabelschuhen darf die Hülse beim Crimpen nicht verrutschen oder reißen.Bei kritischeren Anwendungen können auch spezielle Zugprüfgeräte eingesetzt werden, um die Haltekraft genauer zu messen.

Diese abschließende Prüfung bestätigt, dass die Verbindung betriebsbereit ist.Eine Crimpverbindung kann auf den ersten Blick korrekt aussehen und bei leichter Krafteinwirkung dennoch versagen, wenn der Draht nicht vollständig eingeführt wurde oder die Werkzeugeinstellung falsch war.Tests helfen dabei, diese Fehler frühzeitig zu erkennen.Für eine zuverlässige Verkabelung kommt es nicht nur auf die Anbringung der Klemme an, sondern auch auf die Sicherstellung, dass die fertige Crimpverbindung der normalen Handhabung und dem normalen Betrieb standhält.

Den gesamten Prozess zusammenführen

Ein sorgfältiger Auswahl- und Installationsprozess führt alle diese Schritte zu einem zuverlässigen Ergebnis zusammen.Der Installateur prüft zunächst die Drahtgröße, dann die Bolzengröße, dann den Steckertyp, die Materialqualität, die Kompatibilität und die Sicherheitsanforderungen.Anschließend wird der Anschluss mit dem richtigen Werkzeug gecrimpt und überprüft, ob die Verbindung sicher ist.

Jeder Teil des Prozesses beeinflusst die endgültige Leistung.Drahtgröße, Anschlusspassung, Steckerqualität, Umweltverträglichkeit, Sicherheitskonformität und Crimpqualität wirken alle zusammen.Wenn jeder dieser Punkte richtig gehandhabt wird, bieten Flachsteckverbinder sichere, zuverlässige und wartungsfähige Kabelanschlüsse für viele Arten von Elektroarbeiten.

Fazit

Flachsteckverbinder funktionieren am besten, wenn sie richtig auf das Kabel, den Befestigungspunkt und die Arbeitsumgebung abgestimmt sind.Der Artikel zeigt, dass eine gute elektrische Leistung von der richtigen Dimensionierung, dem geeigneten Steckertyp, langlebigen Materialien, der richtigen Passform und einer sicheren Crimpung abhängt.Es macht auch deutlich, dass Sicherheitsstandards, Inspektion und Überhitzungsschutz für einen zuverlässigen Langzeiteinsatz erforderlich sind.Wenn diese Faktoren zusammen berücksichtigt werden, bieten Flachsteckverbinder eine praktische und zuverlässige Lösung für viele Verkabelungsanwendungen im Automobil-, Haushalts-, Industrie- und Elektronikbereich.

Häufig gestellte Fragen [FAQ]

1. Was sind die Hauptverwendungszwecke von Flachsteckern?

Flachstecker werden zum Anschließen von Drähten an Komponenten wie Schalter, Relais und Leiterplatten verwendet.Sie kommen häufig in Automobilsystemen, Industriemaschinen und Haushaltsgeräten vor.Ihr Design ermöglicht ein schnelles Anschließen und Entfernen, wodurch sie für Wartungs- und Reparaturarbeiten nützlich sind.

2. Wie bestimme ich die richtige Terminalgröße für ein bestimmtes Projekt?

Wählen Sie eine Klemme, die Ihrem Drahtquerschnitt und der Bolzengröße entspricht.Orientieren Sie sich am Farbcode und prüfen Sie vor der Montage die Passform.Eine richtige Größe sorgt für eine dichte Verbindung und verhindert Überhitzung oder Wackelkontakt.

3. Ist die Wiederverwendung von Flachsteckern sicher?

Die Wiederverwendung von Flachsteckern wird nicht empfohlen.Sie können nach dem Gebrauch schwach werden oder sich verformen, was die Leitfähigkeit und Sicherheit beeinträchtigen kann.Der Einsatz neuer Steckverbinder trägt dazu bei, eine sichere und zuverlässige Verbindung zu gewährleisten.

4. Sind isolierte Flachstecker in allen Szenarien besser als nicht isolierte Versionen?

Isolierte Klemmen eignen sich besser für nasse, schmutzige oder risikoreiche Umgebungen, da sie Schutz bieten.Nicht isolierte Anschlüsse funktionieren gut unter sauberen, trockenen Bedingungen.Die beste Wahl hängt von der Umgebung ab.

5. Welche Praktiken gewährleisten sichere Flachsteckerverbindungen?

Verwenden Sie das richtige Crimpwerkzeug und bereiten Sie den Draht vor der Installation ordnungsgemäß vor.Stellen Sie sicher, dass die Klemme zur Draht- und Bolzengröße passt.Überprüfen Sie nach dem Crimpen die Verbindung, indem Sie vorsichtig am Draht ziehen, um sicherzustellen, dass er fest sitzt.
