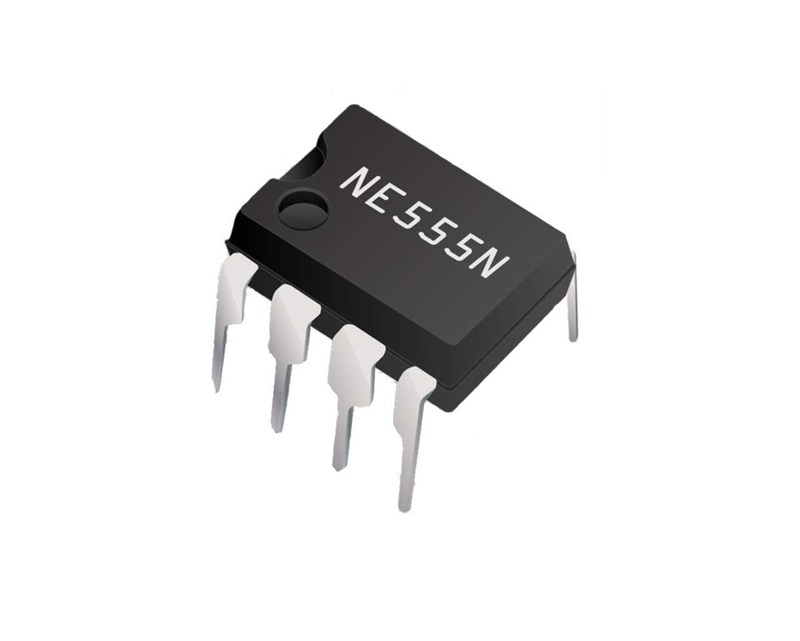

555 Timer-IC erklärt, interne Architektur, Modi und Anwendungen

Der 555 Timer ist ein kompakter, gemischtsignalisierter IC, der für Zeitmessungen, Pulsgebung, Oszillation und einfache Schaltsteuerungen verwendet wird. Seine internen Komparatoren, Spannungsteiler, Flip-Flop, Entlade-Transistor und Ausgangsstufe ermöglichen es ihm, im monostabilen, astabilen und bistabilen Modus zu arbeiten. Dieser Artikel erklärt die Konstruktionsüberlegungen zum 555 Timer, die Pin-Funktionen, die interne Architektur, praktische Anwendungen, die Zeitgenauigkeit, Gerätvarianten und Auswahlfaktoren.

Katalog

555 Timer Konstruktionsüberlegungen

Der 555 Timer verhält sich eher wie ein kompaktes, gemischtsignalisiertes Bauelement als wie ein „einfacher Timer“, und dieser Unterschied wird deutlich, sobald man ihn in einem realen Schaltkreis verwendet. Intern kombiniert er ein Referenznetzwerk, analoge Entscheidungsstufen, digitale Zustands Speicherung und ein Leistungsgerät, das direkt mit dem externen RC-Knoten interagiert. Das Ergebnis ist ein Bauteil, das in einem Setup beruhigend vorhersehbar und in einem anderen Setup überraschend sensibel sein kann, abhängig davon, wie die umgebenden Komponenten und das Layout den Zeitknoten behandeln.

Interne Funktionsblöcke und was sie implizieren

Innerhalb des Geräts etabliert ein Widerstands-Teiler-Referenz zwei Vergleichsniveaus, die oft als Brüche von VCC beschrieben werden. Diese Referenzpunkte setzen die Grenzen, die die Spannung des Zeitkondensators während des Ladevorgangs und des Entladevorgangs überschreitet, weshalb der 555 wiederholbare Schwellenwerte erzeugen kann, selbst wenn sich die Versorgungsspannung mäßig ändert.

Der Zeitknoten wird von zwei Komparatoren überwacht, wobei jeder nach einem Überschreitungsevent in Bezug auf die internen Referenzpegel sucht. Auf einem Oszilloskop erscheinen diese Übergänge oft sehr scharf und stabil. Die Komparatoren bieten jedoch hauptsächlich konsistente Schaltpunkte, während die Gesamtzeitgenauigkeit weiterhin von Faktoren wie Bauteiltoleranzen, Temperatur und Betriebsbedingungen abhängt.

Ein SR-Flip-Flop speichert seinen Zustand, nachdem ein Schwellenwert überschritten wurde. Der gespeicherte Zustand steuert dann die Ausgangsstufe und den Entladepfad. Diese Speicherfunktion ermöglicht es, dass eine kurze Signaländerung am Zeitknoten den Ausgang schaltet und ihn in diesem Zustand hält, bis der entgegengesetzte Schwellenwert erreicht ist. Dieses Verhalten ist in Einmal-Schaltungen nützlich, kann aber auch unerwartete Ausgangsänderungen unter störenden Bedingungen verursachen.

Ein Entlade-Transistor bietet einen niederohmigen Pfad, um den externen Kondensator schnell zu entladen, wenn dies vom Flip-Flop angeordnet wird. Diese starke Entladeaktion ist einer der praktischen Gründe, warum der 555 mit minimalen externen Bauteilen oszillieren kann, bedeutet aber auch, dass der Zeitknoten scharfen Strompulsen ausgesetzt sein kann, die in die Erde und benachbarte Leitungen koppeln, wenn das Layout nachlässig ist.

Mit einem kleinen RC-Netzwerk und einer Handvoll Unterstützungsverbindungen unterstützt dieselbe interne Struktur zwei vertraute Verhaltensweisen: Einzel-Schuss-Zeitfenster und freilaufende Oszillation. Der zugrunde liegende Mechanismus ist in beiden Fällen derselbe, nämlich das Laden und Entladen zwischen zwei internen Schwellenwerten, sodass der „Modus“, den Sie erhalten, weitgehend bestimmt wird durch die Art und Weise, wie Sie Strom in den Zeitkondensator lenken und wie Sie das Flip-Flop zurücksetzen oder erneut auslösen.

Einzelschüsse (Monostabile) können in einem Demokreis sehr konsistent wirken, was sie attraktiv für einfache Verzögerungserzeugung macht. Astabile können sich fast mühelos implementieren lassen, und das tun sie oft, aber die scheinbare Einfachheit verbirgt die Tatsache, dass der Timing-Knoten ein analoges Signal in einem digital-ähnlichen Paket ist.

Timing-Genauigkeit in realen Designs

Auf dem Papier sind die Schwellungsverhältnisse ziemlich stabil, daher ist es natürlich zu erwarten, dass das Timing sauber verfolgt wird, solange VCC stabil ist. Im Feld wird die verstrichene Zeit normalerweise von externen Faktoren dominiert, die stillschweigend kumuliert werden: Bauteiletoleranz, Kondensatorleckage, Temperaturkoeffizienten, Oberflächenleckage auf der Platine und welche Last der Timing-Knoten von angrenzenden Schaltungen oder Messtechnik sieht.

Es ist üblich, dass ein Design in den ersten Berechnungen "korrekt" funktioniert und dennoch genug driftet, um in der Produktion von Bedeutung zu sein. Ein keramischer Kondensator kann unter Gleichstromvorspannung effektive Kapazität verlieren, und die Abweichung kann groß genug sein, um eine Verzögerung für einen Benutzer "falsch" erscheinen zu lassen, obwohl das Schaltbild unverändert bleibt. Hochwertige Timing-Widerstände können ebenfalls überraschen; Verunreinigungen, Flussrückstände und Feuchtigkeit können Leckpfade bilden, die effektiv einen ungeplanten Widerstand parallel schalten und die Zeitkonstante in eine Richtung verschieben, die schwer zu erkennen ist, bis die Geräte in einem warmen Gehäuse sitzen.

Ein pragmatischer Workflow besteht darin, die Timing-Gleichung als Einstiegspunkt und nicht als Versprechen zu behandeln. Sobald der erste Prototyp läuft, bestimmen Faktoren wie die Dielektrikart, der Bereich der Widerstandswerte, der Abstand zwischen Schutz- und Haltebereichen in der Nähe des Timing-Knotens und die Rückstromverteilung normalerweise, ob sich das Verhalten mit dem, was die Schaltung bewirken sollte, in Einklang hält, wenn die Bedingungen weniger freundlich werden.

Häufige Treiber für Timing-Drift:

• Externe Bauteiltoleranz (R und C)

• Kondensatorleckage und Verhalten der dielektrischen Absorption

• Temperaturdrift von R und C

• Kapazitätsverlust durch Gleichstromvorspannung in einigen keramischen Kondensatoren

• Oberflächenleckage durch Feuchtigkeit, Rückstände oder Verunreinigung

• Belastung des Timing-Knotens durch andere Schaltungen oder Abtastungen

Gerätevorsätze, Temperaturgrade und was sie in der Praxis bedeuten

Kommerzielle bipolare Versionen werden häufig in Bezug auf eine klassische interne Implementierung diskutiert und sind weitverbreitet in 8-poligen DIP- und SO-Stil-Paketen erhältlich. In vielen alltäglichen Anwendungen sind NE555-Klasse-Komponenten über etwa 0 °C bis 70 °C spezifiziert, während erweiterte oder militärisch orientierte Optionen wie SE555-Klasse-Komponenten üblicherweise von etwa −55 °C bis +125 °C spezifiziert sind.

Diese Temperaturgrade beeinflussen die Erwartungen, aber der IC ist selten der einzige Faktor für Drift. Der Teiler und die Komparatoren bewegen sich mit der Temperatur, das Verhalten des Entladegeräts ändert sich, und die externen R und C schwanken in der Regel noch mehr. Wenn ein Design enge Timing-Margen hat, ist die unangenehme Wahrheit, dass die Auswahl der externen Bauteile und wie die Platine mit Leckage und Rauschen umgeht, oft mehr Gewicht hat als das Etikett auf dem Timer selbst.

Typische Gruppen von Gehäusen und Temperaturbereichen:

• Häufige bipolare Familien: NE555-Klasse-Geräte, typischerweise etwa 0 °C bis 70 °C

• Erweiterte/militärisch orientierte Familien: SE555-Klasse-Geräte, oft etwa −55 °C bis +125 °C

• Häufige Gehäuse: 8-poliger DIP, 8-polige SO-Typ-Pakete

Derivate und wann sie besser als ein einfacher 555 passen

Mehrere Derivate bewahren dieselbe Kernidee, passen jedoch die Integrationsstufe oder das elektrische Verhalten an, um spezifischen Einschränkungen besser zu entsprechen. Der 556 kombiniert zwei unabhängige Timer in einem einzelnen 14-poligen Gehäuse, was Teile undRouting verringern kann, wenn ein Design zwei Timing-Funktionen benötigt, die sonst dupliziert werden müssten. Dieser Ansatz hält verwandte Timing-Funktionen im selben Gerät, was hilft, das Design zu vereinfachen und die Schaltungs-Komplexität zu verringern.

Die 558/559-Familien bieten typischerweise vier Timer-Kanäle mit herstellerspezifischen internen Optionen. Sie können die mehrkanalige Pulsproduktion vereinfachen und die Bauteilwiederholung reduzieren, obwohl der Kompromiss ist, dass Pin-Funktionen und Timing-Bereiche möglicherweise weniger flexibel sind als der Aufbau von vier diskreten Kanälen auf die "lange Weise".

CMOS-Familien wie 7555- und TLC555-Klasse-Komponenten behalten die vertraute Topologie bei, während sie den Leerlaufstrom reduzieren und in der Regel die Spannungsanstiege verringern. In batteriebetriebenen Produkten oder rauscharmen analogen Umgebungen können diese elektrischen Eigenschaften das Debuggen merklich weniger stressig machen, da der Timer weniger wahrscheinlich abrupte Transienten in Schienen und Erdungen einspeist.

Derivate-Familien und praktische Anwendungsfälle:

• 556: zwei unabhängige Timer in einem 14-poligen Gehäuse; nützlich für gekoppelte Timing-Funktionen auf einer Platine

• 558/559: typischerweise vier Kanäle; hilfreich für mehrkanalige Pulsproduktion mit einigen funktionalen Einschränkungen

• CMOS 555 Varianten (z. B. 7555, TLC555 Klassen): niedrigerer Leerlaufstrom und in der Regel kleinere Spannungsspitzen; geeignet für batteriebetriebene und rauscharme analoge Systeme

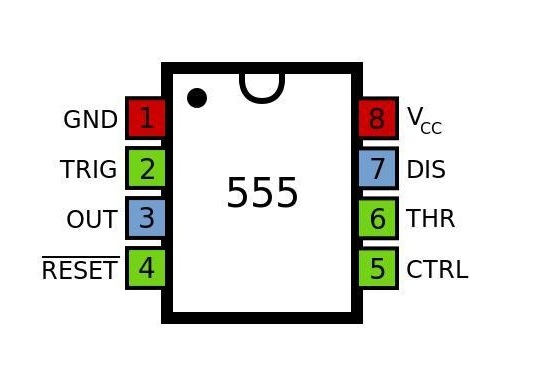

555 Timer Pin-Funktionen

Die folgende Tabelle beschreibt die Pin-Konfiguration und Funktionen des 555 Timer-ICs. Jeder Pin erfüllt eine spezifische Rolle in Bezug auf Auslösen, Zeitsteuerung, Ausgangsschaltung, Reset-Operation, Entladung des Kondensators und Energiemanagement. Das Verständnis dieser Pin-Funktionen hilft zu erklären, wie der Timer stabile Timing-Pulse, Oszillationen und Schaltvorgänge in elektronischen Schaltungen erzeugt.

Pin	Name	Merkmale
1	GND (Masse)	Masse, als ein niedriges Niveau (0V)
2	TRIG (Auslösen)	Wenn die Spannung an diesem Pin auf 1 / 3VCC (oder die durch die Steuerung bestimmte Schwellenspannung) fällt, wird der Ausgang hoch gegeben.
3	AUS	Hoher Ausgangspegel (+ VCC) oder niedriger Ausgangspegel.
4	RST (Zurücksetzen)	Wenn dieser Pin Strom erhält, wird der Chip zurückgesetzt, wenn dieser Pin geerdet ist, und der Ausgang ist niedrig.
5	CTRL (Steuerung)	Die Schwellenspannung des Chips wird gesteuert. (Wenn der Pin leer ist, liegt die Standard-Schwellenspannung bei 1 / 3Vcc und 2 / 3Vcc).
6	THR (Schwelle)	Wenn die Spannung an diesem Pin auf 2 / 3VCC (oder die durch die Steuerung bestimmte Schwellenspannung) steigt, wird der Ausgang gesenkt.
7	DIS (Entladung)	Der interne OC-Tor wird verwendet, um den Kondensator zu entladen.

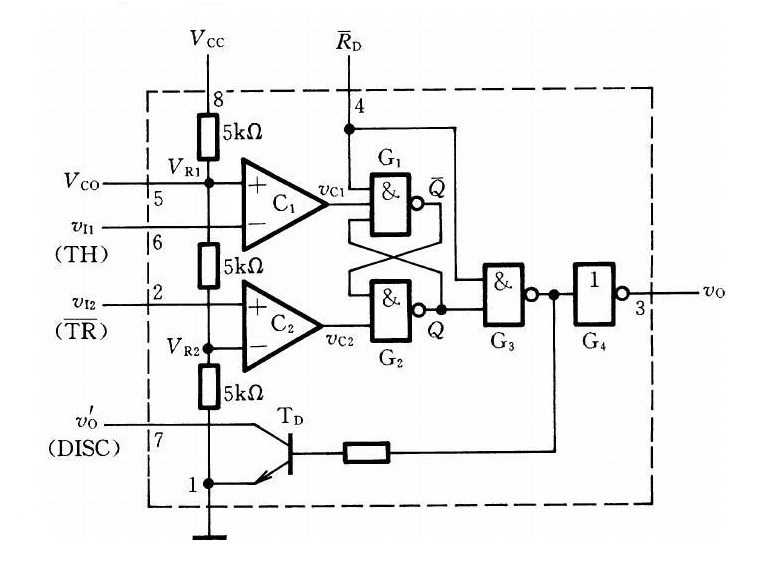

Interne Architektur des 555 Timers

Die interne Struktur des 555 Timers besteht aus drei 5 kΩ Widerständen, zwei Komparatoren, einem Flip-Flop, einem Entladetransistor und einer Ausgangssteuerlogik. Die drei gleichen Widerstände erzeugen Referenzspannungen bei einem Drittel und zwei Dritteln der Versorgungsspannung. Diese Referenzpegel ermöglichen es dem Timer, zu erkennen, wann die Spannung am externen Kondensator während des Betriebs auf bestimmte Schwellenpunkte steigt oder fällt.

Der obere Komparator überwacht den Schwellen-Pin und vergleicht ihn mit der Referenzspannung von zwei Dritteln VCC. Wenn die Schwellenspannung über diesen Pegel steigt, setzt der Komparator das Flip-Flop zurück, wodurch der Ausgang auf niedrig wechselt. Gleichzeitig wird der Entladetransistor eingeschaltet und entlädt den Timing-Kondensator.

Der untere Komparator überwacht den Trigger-Pin und vergleicht ihn mit der Referenzspannung von einem Drittel VCC. Wenn die Trigger-Spannung unter diesen Pegel fällt, setzt der Komparator das Flip-Flop, wodurch der Ausgang hoch geht. Dies schaltet auch den Entladetransistor aus, sodass der Kondensator wieder zu laden beginnt.

Das SR-Flip-Flop speichert den Schaltzustand des Timers und steuert die Ausgangsstufe. Der Ausgangstreiber liefert dann entweder ein hohes oder niedriges Ausgangssignal über den Ausgangspin. Der mit dem Entladestift verbundene Entladetransistor steuert den Lade- und Entladezyklus des externen Timing-Kondensators, der das Timing-Intervall der Schaltung bestimmt.

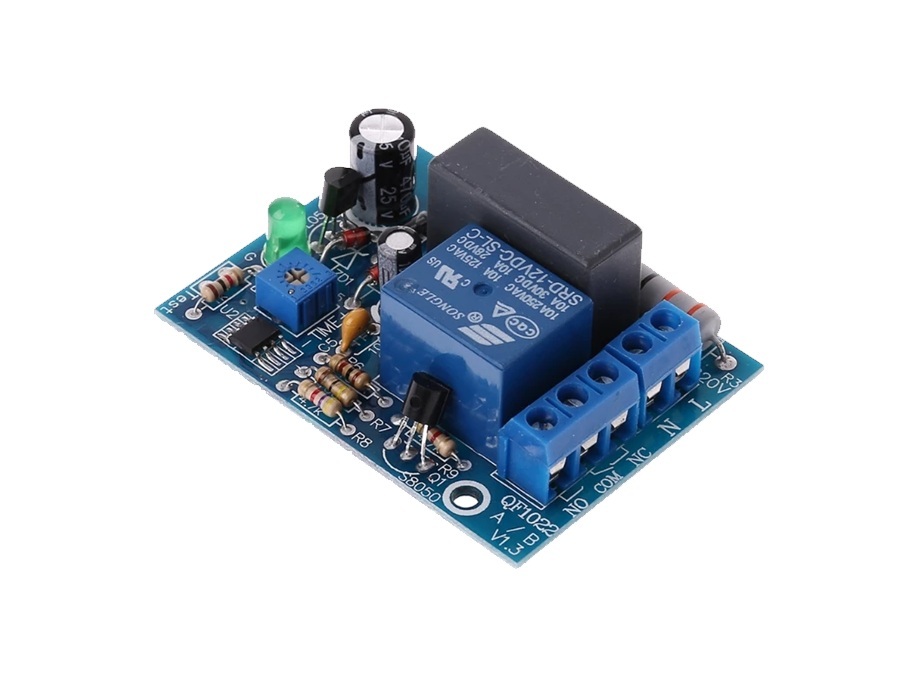

Anwendungen des 555 Timers

Der 555 Timer lässt sich am besten als zwei Komparatoren analysieren, die eine interne Sperre speisen, mit Schaltpunkten, die sich in der Nähe von 1/3 und 2/3 von VCC befinden. Dieses eingebaute „Schwellenfenster“ erklärt, warum ein einzelner IC zeitliche Verzögerungen, Oszillationen und eine einfache Zustandsbeibehaltung mit nur einer Handvoll externer Bauteile abdecken kann.

In der täglichen Designarbeit verdient der 555 immer noch seinen Platz, wenn ein kleines, deterministisches, eigenständiges Verhalten bevorzugt wird und wenn das Team nicht die zusätzliche Belastung durch Firmware, Boot-Sequenzierungen, Updates oder Sonderfälle von Softwarefehlern tragen möchte. Er fühlt sich auch in Schaltungen beruhigend an, in denen vorhersehbare analoge Schwellenwerte und transparente Fehlermodi mehr geschätzt werden als die Funktionsdichte.

Monostabiler Modus

Im monostabilen Betrieb erzeugt der 555 pro Trigger-Ereignis ein Ausgangssignal, und die Pulsbreite wird hauptsächlich durch ein externes R–C-Netzwerk festgelegt. Ein kurzer tief gehender Übergang am TRIG betätigt die Sperre, der Ausgang wechselt den Zustand, und der Timing-Kondensator beginnt zu laden. Wenn THRESH über den oberen Schwellenwert (ungefähr 2/3 VCC) ansteigt, wird die Sperre freigegeben, der Ausgang kehrt in seinen stabilen Zustand zurück und der DISCH-Transistor zieht den Kondensator schnell wieder herunter, sodass das nächste Ereignis von einer bekannten Basislinie ausgeht.

Typische Anwendungen

Ein Monostabiler bietet eine einfache Möglichkeit, ein Ermöglichen-Signal zu verzögern, ein Start-Stummschaltung hinzuzufügen oder ein kurzes „Power Good“ in etwas zu dehnen, das die nachgelagerte Logik zuverlässig interpretieren kann. In der Praxis dient er häufig als ruhiger Vermittler zwischen einem lauten oberen Rand und einem nachgelagerten Block, der ein sauberes, minimal langes Ermöglichenssignal erwartet.

Häufige Muster in dieser Kategorie:

• Verzögerung des Subsystem-Ermöglichens

• Start-Stummschaltungsfenster

• Pulsdehnung für kurze Statusanzeigen

• Rauschtolerante „Enable“-Qualifizierung

Mechanische Kontakte wechseln selten einmal; sie prallen zurück, manchmal auf überraschend hässliche Weisen auf einem Oszilloskop. Ein Monoflop kann diesen Schwung von Gesprächen in einen einzigen kontrollierten Puls umwandeln, dessen Breite widerspiegelt, was der Schaltkreis als gültige Betätigung akzeptiert. Viele Designs verwenden diesen Ansatz, weil er ein gültiges Eingangsereignis definiert, anstatt zu versuchen, jeden einzelnen Bounce-Puls zu erkennen und zu korrigieren.

Häufige Muster in dieser Kategorie:

• Entprellung von Tasten

• Aufräumen von Grenzschaltern

• Kantenqualifizierung vor Zählern oder Interrupts

• Mindestdruckerkennung

Wenn das Monoflop wiederholt neu ausgelöst wird, kann der Ausgang in einem Zustand gehalten werden, solange Pulsfolgen innerhalb des erwarteten Intervalls ankommen. Wenn die Pulsreihe stoppt, läuft der Schaltkreis ab und der Ausgang ändert den Zustand. Dies ist eine sehr praktische Technik zur Erkennung von „Etwas hat aufgehört sich zu bewegen“ und fühlt sich oft erfrischend direkt an, verglichen mit der Implementierung eines vollständigen digitalen Watchdogs in Systemen, die ansonsten keinen Mikrocontroller benötigen.

Häufige Muster in dieser Kategorie:

• Motorstillstandsanzeige bei fehlenden Hall-Pulses

• Verlust der Signal-erkennung an Sensorverbindungen

• Erkennung von fehlenden Takten/Aktivitäten in Mischsignal-Baugruppen

Ein Monoflop kann als Pulsdehnungsgerät, Pulsbegrenzer oder fester Einschaltdauer-Generator innerhalb eines umfassenderen PWM-Anordnung verwendet werden. Es wird auch häufig verwendet, um ein konsistentes Beobachtungsfenster zu schaffen, das nützlich ist, wenn ein Sensor- oder Komparatorausgang nur während eines definierten Zeitsegments gesampelt werden sollte. Diese Gating-Methode wird häufig verwendet, weil die Timing-Beziehung klar und während Tests und Fehlersuche leicht zu beobachten ist.

Häufige Muster in dieser Kategorie:

• Feste Einschaltdauer-Blöcke

• Mess- oder Abtastfenster

• Pulsbegrenzung zum Schutz nachgeschalteter Komponenten

• Timing-Tore um Komparatoren/Sensoren

Da der Timing-Kondensator auf VCC aufgeladen wird und der Schwellwert einen bekannten Bruchteil von VCC darstellt, wird die Pulsbreite zu einem nutzbaren Stellvertreter für C (oder für R, wenn C bekannt ist). Dies ist keine Labor-Messmethode, aber sie ist tatsächlich nützlich für schnelles Sortieren, Fehlersuche und Plausibilitätsprüfungen, insbesondere wenn Wiederholgenauigkeit und Geschwindigkeit wichtiger sind als absolute Genauigkeit.

Häufige Muster in dieser Kategorie:

• Go/No-Go-Kondensatorprüfungen

• Teile in grobe Behälter sortieren

• Erkennung von durch Leckage betroffenen Kondensatoren

• Widerstandsableitung mit einem bekannten Kondensator

TRIG ist empfindlich gegenüber langen Leitungen, schnellen Signalübergängen, Erdschwankungen und Versorgungsrauschen, was unerwünschtes Auslösen verursachen kann. Einfache Eingangskonditionierungsschaltungen können Stabilität und Zuverlässigkeit erheblich verbessern. Diesen Schutz früh hinzuzufügen hilft, intermittierende Auslösungsprobleme während des normalen Betriebs zu verhindern.

Häufige Konditionierungsansätze:

• Serienwiderstand an TRIG

• Mäßige RC-Filterung am Trigger-Eingang

• Schmitt-Trigger-Pufferung vor TRIG

• Sauberere Erdung und kürzere Triggerverdrahtung

Die Pulsbreite wird typischerweise von der R/C-Toleranz und der Leckage des Kondensators dominiert und nicht vom IC selbst. Filmkondensatoren halten die Timings generell konsistenter als viele Elektrolytkondensatoren, insbesondere bei längeren Verzögerungen. Bei langen Verzögerungsperioden können Leckströme, Feuchtigkeit auf der Leiterplatte und Kontaminationsrückstände wie parallele Widerstände wirken, die die effektive Zeitkonstante reduzieren. Dieser Effekt kann das Timing-Verhalten ändern und wird möglicherweise erst offensichtlich, wenn Widerstände und Leckpfade direkt gemessen werden.

Astabiler Modus

Im astabilen Betrieb lädt und entlädt sich der Timing-Kondensator kontinuierlich zwischen etwa 1/3 und 2/3 von VCC. Der interne Entladetransistor bietet einen definierten Entladepfad, während die externen Widerstände den Ladepfad festlegen. Das Ergebnis ist ein Entspannungsoszillator, der einfach zu montieren, leicht zu justieren und für viele Einsätze im realen Leben nachsichtig genug ist.

Häufige Anwendungen

• LED-Blitzer und visuelle Statusanzeiger

Ein 555-Astable bleibt eine schnelle Möglichkeit, eine Herzschlag-LED oder Fehleranzeige ohne Firmware und ohne Boot-Verzögerung zu erstellen. In Fehlerszenarien kann ein hardwareseitiger Blitzer ehrlicher sein als ein stiller Mikrocontroller, der möglicherweise im Reset stecken geblieben ist oder auf eine Taktquelle wartet.

• Tonerzeugung und einfache Audio-Alarme

Bei sinnvoller Frequenzauswahl kann der Ausgang einen kleinen Wandler antreiben, oft durch eine Transistorstufe. Dies funktioniert gut für Alarme und Signalgeräte, bei denen eine „fast perfekte“ Tonhöhe akzeptabel ist und ein sofortiger Start bevorzugt wird.

• Takt- und Pulsquellen für digitale Logik

Der astabile Modus kann einen grundlegenden Takt für Zähler, Schieberegister und Timing-Experimente bereitstellen. Er wird nicht mit Kristalloszillatoren in Bezug auf Stabilität konkurrieren, passt aber oft gut zu Demonstrationen, Schrittsequenzierungen und Tests mit einstellbaren Raten, bei denen Einstellbarkeit im Vordergrund steht.

• Sensorinterfaces durch Frequenzverschiebungen

Ein praktischer Trick besteht darin, ein Sensorelement in das Timing-Netzwerk einzufügen, sodass die Ausgangsfrequenz mit der gemessenen Größe variiert. Ein NTC-Thermistor, der als Timing-Resistor verwendet wird, ist ein klassisches Beispiel: Temperaturbewegungen werden zu Frequenzbewegungen, die gezählt, gefiltert oder mit Schwellenwerten verglichen werden können. Ähnliche Ansätze funktionieren mit LDRs für Licht, resistiven Feuchtigkeitselementen und bestimmten Kraftsensoren, insbesondere wenn das System bereits einen Weg hat, Frequenz oder Periode zu messen.

Beispiele für Sensorelemente, die im Timing-Netzwerk verwendet werden:

- NTC-Thermistoren (Temperatur)

- LDRs/Photoresistoren (Lichtniveau)

- Resistive Feuchtigkeitssensoren

- Einige resistive Kraft-/Drucksensoren

Steuerungsstrategien

Die standardmäßige astabile Konfiguration führt oft zu einem ungleichmäßigen Tastverhältnis. Eine gängige Verbesserung besteht darin, eine Diode hinzuzufügen, sodass die Lade- und Entladepfade des Kondensators unterschiedliche Widerstände verwenden, was es ermöglicht, die Hoch- und Niedrigzeit unabhängiger zu ajustieren. Dies zahlt sich aus, wenn Schaltungen gesteuert werden, die unterschiedlich auf Ein- vs. Ausschaltzeiten reagieren, wie z.B. Ladepumpen, Abtastgatter und LED-Dimmstufen, bei denen die wahrgenommene Helligkeit und das thermische Verhalten empfindlich auf das Tastverhältnis reagieren können.

Der Steuerungsspannungs-Pin verschiebt die internen Schwellenwerte, sodass der 555 als einfacher VCO fungieren kann. Das öffnet die Tür zur Frequenzmodulation, groben PWM-ähnlichen Verhaltensweisen und geschlossenen Regelkreisen, bei denen ein analoges Rückmeldesignal die Oszillationsrate anregt. In vielen praktischen Schaltungen reduziert ein kleiner Entkopplungskondensator am Steuerungspin merklich das Rauschen und lässt die Steuerungsreaktion weniger zappelig wirken.

Starke Ausgangslasten, schlechte Versorgungseinkopplung und lange Verdrahtungen können Wellenformen verzerren und Rauschen in die Schwellenknoten einspeisen, was sich als Jitter oder gelegentliches Fehlverhalten zeigt. Ein kleiner keramischer Entkopplungskondensator, der nahe den Versorgungspins platziert wird, reinigt den Oszillator oft mehr als die Leute erwarten. Wenn der Oszillator induktive Lasten oder höhere Ströme antreiben muss, führt eine externe Treiberstufe typischerweise zu einem Schaltkreis, der konstant funktioniert, anstatt einem, der nur an „schlechten Tagen“ ausfällt und dann das Problem auf der Werkbank nicht reproduzieren kann.

Bistabile Betriebsart

Im bistabilen Betrieb verhält sich der 555 wie ein Latch: Eine Aktion setzt den Ausgangszustand und eine andere setzt ihn zurück. Der Timing-Kondensator wird in der Regel weggelassen, und der Entladungspin wird oft nicht verwendet. Anstelle einer Zeitmessung eines Lade-Kurve wird das Verhalten durch logikähnliche Leveländerungen an TRIG, THRESH und RESET bestimmt, was sich zufriedenstellend deterministisch anfühlen kann, wenn Sie einen Zustandspeicher wollen, ohne ein größeres digitales Subsystem hinzuzufügen.

Praktische Anwendungen

• Druckknopf-Umschalter und einfache Zustandsspeicherung

Ein bistabiler 555 kann einen Zustand für Lastenfreigabe, Moduswahl oder einen Benutzerumschalter speichern. Dieser Ansatz ist attraktiv, wenn das Design „Speicher“ wünscht, ohne sich auf einen mechanisch einklickenden Schalter zu verlassen und ohne Firmware einzuführen, nur um ein Bit zu speichern.

• Verriegelungen und Set/Reset-Sicherheitsverhalten

Das Set/Reset-Verhalten lässt sich natürlich auf Verriegelungen übertragen: Ein Ereignis bringt das System in einen sicheren Zustand, und ein anderes Ereignis stellt den Betrieb wieder her. Der interne Latch reagiert auf klare, wiederholbare Weise, und RESET bietet einen klaren Übersteuerungsweg, wenn eine Hochprioritäts-Abschaltleitung Teil des Sicherheitskonzepts ist.

Schwebende Eingänge können unvorhersehbare Zustandsänderungen aufgrund von Leckagen, Handhabung oder nahe liegendem Schaltgeräusch erzeugen. In echten Baugruppen halten Pull-Up- oder Pull-Down-Widerstände an TRIG/THRESH/RESET den Latch davon ab, in „Geisterumschalter“ abzudriften. Wenn Druckknöpfe beteiligt sind, hilft sanftes Entprellen immer noch; ein Latch speichert treu alles, was Sie ihm zuführen, einschließlich unordentlicher Übergänge.

Es hilft oft, den 555 weniger als „Timer-Chip“ und mehr als eine kompakte analoge Zustandsmaschine aus zwei Schwellenwerten, einem Latch und einem Entladungsschalter zu betrachten. Wenn das Ziel eine kleine, immer eingeschaltete Funktion, Verzögerung, Blinken, fehlende Pulsdetektion oder Latch ist, kann der 555 eine einfachere Stückliste und weniger subtile, codebezogene Überraschungen bieten als ein firmware-zuerst-Ansatz.

Für Designs, die hohe Präzision, Kalibrierung, erweiterte Konfiguration oder mehrere synchronisierte Timing-Funktionen erfordern, wird der 555-Timer oft als grundlegendes Timing-Element und nicht als vollständige Timing-Lösung verwendet.

Häufige Front-End-Rollen, in denen der 555 sauber integriert:

• Pulsverarbeitung

• Fenster-Timing und Taktung

• Fehlende-Puls-Detektionsstufen

• Einfache Überwachungsblöcke im Stil eines Watchdogs

Praktische 555-Timer-Parameter

Versorgungsspannung (VCC)	4,5-16 V
Nennbetriebsspannung (VCC = +5 V)	3-6 mA
Nennbetriebsspannung (VCC = +15 V)	10-15 mA
Maximale Ausgangsspannung	200 mA
Maximale Leistungsaufnahme	600MW
Minimale Arbeits- Leistungsaufnahme	30MW (5V), 225MW (15V)
Temperaturbereich	0-70 ° C

555 Timer Derivate-ICs

Hersteller	Herstellernummer	Hinweis
Avago Technologies	Av-555M	-
Custom Silicon Solutions	CSS555/CSS555C	CMOS, Minimale Betriebsspannung 1.2V, IDD<5&micro;A
CEMI	ULY7855	-
ECG Philips	ECG955M	-
Exar	XR-555	-
Fairchild Semiconductor	NE555/KA555	-
Harris	HA555	-
IK Semicon	ILC555	CMOS, Minimale Betriebsspannung 2V
Intersil Corporation	SE555/NE555	-
Intersil Corporation	ICM7555	CMOS
Lithic Systems	LC555	-
Meixin	ICM7555	CMOS, Minimale Betriebsspannung 2V
Motorola	MC1455/MC1555	-
NTE Sylvania	NTE955M	-
RCA	CA555/CA555C	-
STMicroelectronics	NE555N/ K3T647	-
TI（Texas Instruments）	SN52555/SN72555	-
TI（Texas Instruments）	TLC555	CMOS, Minimale Betriebsspannung 2V
Zetex	ZSCT1555	Minimale Betriebsspannung 0.9V
NXP	ICM7555	CMOS
HFO	B555	-
HITACHI	HA17555	-

Fazit

Der 555 Timer bleibt nützlich, da er einfaches, vorhersehbares Timing-Verhalten mit wenigen externen Komponenten bietet. Seine Leistung hängt von der Toleranz der Widerstände und Kondensatoren, Leckströmen, Temperaturdrift, Versorgungslärm, Layout und Gerätevarianten ab. Wenn er mit entsprechender Eingangsbeschaltung, Entkopplung und geeigneten Timing-Komponenten verwendet wird, kann der 555 zuverlässig Verzögerungen, Oszillatoren, Pulsformung, fehlende Puls-Erkennung, Entprellen und grundlegende Latch-Funktionen unterstützen.

Häufig gestellte Fragen [FAQ]

1. Warum wird der 555 Timer weiterhin häufig verwendet, auch wenn Mikrocontroller Timing-Funktionen flexibler ausführen können?

Der 555 Timer bietet eine einfache hardwarebasierte Lösung zur Erzeugung von Verzögerungen, Pulsen, Oszillationen und Schaltfunktionen, ohne dass Firmware, Programmierung, Boot-Sequenzen oder Softwarewartung erforderlich sind. In Anwendungen, in denen eine einzelne Timing-Aufgabe erforderlich ist, reduziert der 555 oft die Konstruktionskomplexität und bietet vorhersehbares Verhalten mit minimalen externen Komponenten. Dies macht ihn attraktiv für eigenständige Timing-Funktionen, Signalaufbereitung, Watchdog-Schaltungen und einfache Steuerungssysteme, bei denen Zuverlässigkeit und Transparenz wichtiger sind als fortgeschrittene Programmierbarkeit.

2. Warum wird die Timing-Genauigkeit in einem 555-Schaltkreis oft mehr durch externe Komponenten als durch den IC selbst bestimmt?

Die internen Komparator-Schwellen des 555 sind relativ stabil, aber das tatsächliche Timing-Intervall hängt stark vom externen Widerstands- und Kondensator-Netzwerk ab. Faktoren wie Widerstandstoleranz, Kondensatorleckage, Dielektrikumabsorption, Temperaturdrift, Feuchtigkeit, PCB-Kontamination und DC-Vorlast-Effekte können die effektive RC-Zeitkonstante ändern. Daher können zwei Schaltkreise, die denselben Timer-IC verwenden, deutlich unterschiedliche Verzögerungen erzeugen, wenn ihre externen Komponenten oder Betriebsbedingungen unterschiedlich sind.

3. Warum können hochpreisige Timing-Widerstände unerwartete Timing-Fehler in Langzeitverzögerungsanwendungen verursachen?

Wenn die Widerstandswerte steigen, werden Leckströme zu einem größeren Prozentsatz des beabsichtigten Timingstroms. Feuchtigkeit, Flussrückstände, Staub, PCB-Kontamination und Oberflächenleckage können unbeabsichtigte parallele Widerstandswege erzeugen, die das Ladungsverhalten des Timing-Kondensators verändern. Diese Effekte können in kurzen Verzögerungen vernachlässigbar sein, werden jedoch in Langzeit-Timing-Schaltungen, in denen kleine Leckströme das endgültige Timing-Intervall merklich verändern können, zunehmend signifikant.

4. Warum werden CMOS 555-Varianten oft in batteriebetriebenen und rauscharmen Designs bevorzugt?

CMOS-Versionen wie der TLC555 und 7555 verbrauchen typischerweise viel weniger Ruhestrom als traditionelle bipolare Versionen. Sie erzeugen auch während des Betriebs kleinere Stromspitzen, wodurch das Rauscheinfließen in die Versorgungsschienen und empfindlichen analogen Schaltungen reduziert wird. Diese Eigenschaften verbessern die Batterielebensdauer, vereinfachen die Filterung der Stromversorgung und erleichtern die Stabilisierung des Gesamtsystems in Anwendungen, in denen geringer Stromverbrauch und sauberes elektrisches Verhalten Priorität haben.

5. Warum kann der Trigger-Pin eine häufige Quelle für intermittierende Probleme mit dem 555 Timer sein?

Der Trigger-Eingang ist empfindlich gegenüber Spannungsübergängen, elektrischem Rauschen, langen Kabeln, Erdschwingen und schnellen Schaltvorgängen. Unerwünschte Spannungsstörungen können den Timer fälschlicherweise auslösen, was unvorhersehbare Ausgaben zur Folge hat, die schwer reproduzierbar sind. Durch Hinzufügen von Filtern, Schmitt-Trigger-Puffern, ordnungsgemäßer Erdung und kurzen Signalleitungen wird häufig die Zuverlässigkeit verbessert, indem verhindert wird, dass der Trigger-Pin auf unbeabsichtigte elektrische Störungen reagiert.

6. Warum ist ein monostabiler 555-Timer nützlich, um fehlende Pulse oder stillstehende Systeme zu erkennen?

Ein monostabiler Timer kann wiederholt durch eingehende Pulse neu ausgelöst werden. Solange die Pulse weiterhin im erwarteten Intervall ankommen, bleibt der Ausgang aktiv. Wenn der Pulsstrom stoppt, läuft der Timer schließlich ab und ändert den Zustand. Dieses Verhalten macht die Schaltung nützlich zur Erkennung von stillstehenden Motoren, ausgefallenen Sensoren, verlorenen Kommunikationssignalen oder fehlenden Taktsignalen, ohne dass komplexe digitale Logik oder Softwareüberwachungssysteme erforderlich sind.

7. Warum funktioniert der 555-Timer effektiv als einfacher Oszillator im astabilen Modus?

Im astabilen Betrieb lädt und entlädt sich der Timing-Kondensator kontinuierlich zwischen ungefähr einem Drittel und zwei Dritteln der Versorgungsspannung. Die internen Komparatoren erkennen diese Überschreitungen der Grenzwerte und schalten wiederholt den Ausgangszustand. Dieser selbsttragende Lade-Entlade-Zyklus erzeugt eine stabile Oszillation mit nur wenigen externen Bauteilen und macht den 555 zu einer der einfachsten Methoden zur Erzeugung von Rechteckwellen, blinkenden LEDs, Taktsignalen und Audio-Tönen.

8. Warum erfordern Anpassungen des Tastverhältnisses oft zusätzliche Bauteile in astabilen Schaltungen?

Die Standardkonfiguration im astabilen Modus verwendet denselben Lade- und Entladeweg für einen Teil des Zyklus, was die Flexibilität des Tastverhältnisses natürlich einschränkt. Durch Hinzufügen von Dioden und separaten Widerstandspfaden kann sie Lade- und Entladezeiten unabhängig steuern. Dies ermöglicht eine genauere Anpassung der Dauer von hohen und niedrigen Ausgaben, was in Anwendungen wie PWM-Steuerung, LED-Dimmung, Ladepumpen und Puls-Generator-Schaltungen wichtig ist.

9. Warum kann ein 555-Timer als einfacher Speicher ohne Verwendung eines Timing-Kondensators funktionieren?

Der Kern des 555 enthält ein SR-Flip-Flop, das von zwei Komparatoren gesteuert wird. Im bistabilen Modus setzen oder setzen externe Eingänge das Flip-Flop direkt zurück, ohne sich auf das Laden und Entladen des Kondensators zu verlassen. Sobald ein Zustand etabliert ist, bleibt er gespeichert, bis ein anderer Eingang ihn ändert. Dies ermöglicht es dem 555, als grundlegendes Speicherelement für Schalter, Verriegelungen, Steuermodi und Setz-Setz-Schaltungen zu fungieren, während nur sehr wenige externe Schaltungen erforderlich sind.

10. Warum sollten Designer den 555-Timer oft als analoges Bauelement betrachten und nicht nur als Timer-IC?

Obwohl sein Name die Zeitmessung betont, enthält der 555 analoge Komparatoren, Referenzspannungen, ein Flip-Flop, Schaltelektronik und einen Entladesiliziumtransistor, der viele Signalverarbeitungsfunktionen ausführen kann. Er kann Verzögerungen erzeugen, Oszillatoren erstellen, fehlende Pulse erkennen, Schalter entprellen, Signale konditionieren, Zeitfenster schaffen und einfache Überwachungsfunktionen bereitstellen. Das Verständnis des Geräts als kompakte analoge Zustandsmaschine offenbart oft mehr Gestaltungsmöglichkeiten, als es lediglich als Verzögerungsgenerator zu betrachten.
