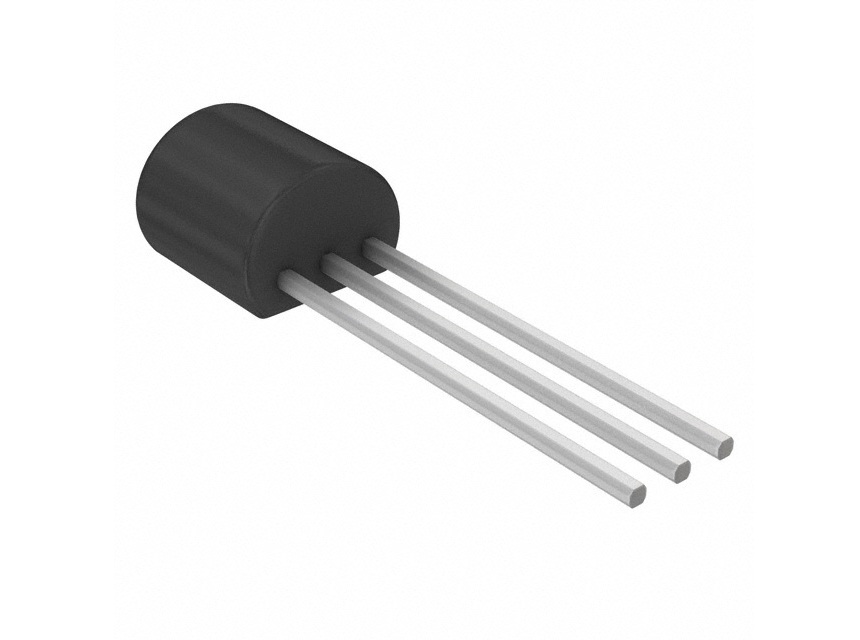

Erläuterungen zum 2N5551-Transistor, Spezifikationen, Anwendungen und Leitfaden zum Schaltungsdesign

Der 2N5551 ist ein Hochspannungs-NPN-Transistor, der häufig in analogen Verstärkungs-, Schalt-, Pegelverschiebungs- und Hochspannungs-Kleinsignalanwendungen eingesetzt wird, bei denen Spannungsbelastung oft ein größeres Problem darstellt als der Strombedarf.Seine höhere Kollektor-Emitter-Spannungsfähigkeit, sein stabiles Kleinsignalverhalten und sein praktisches TO-92-Gehäuse machen ihn nützlich in Schaltkreisen, die Schaltspitzen, induktivem Rückschlag, Anlaufspitzen und anderen realen elektrischen Belastungen ausgesetzt sind, die Transistoren mit niedrigerer Spannung möglicherweise nur schwer zuverlässig tolerieren können.In diesem Artikel werden der praktische Betrieb des 2N5551, seine wichtigsten elektrischen Eigenschaften, die Pin-Konfiguration, analoge und Schaltanwendungen, thermische und Zuverlässigkeitsaspekte sowie der Vergleich mit gängigen Alternativen wie 2N2222 und BC547 in realen Schaltungsumgebungen erläutert.

Katalog

Was ist der 2N5551-Transistor?

Die 2N5551 ist ein NPN-Bipolartransistor (BJT) mit hoher Spannung und geringer Leistung, der bevorzugt ausgewählt wird, wenn ein Design eine erhöhte Spannungsbelastung tolerieren muss, aber nur mäßigen Strom benötigt.In der täglichen Designarbeit fühlt sich diese Kombination aus „hoher Spannung und bescheidenem Strom“ weniger wie ein Luxusmerkmal an, sondern eher wie eine ruhige, pragmatische Möglichkeit, Überraschungen bei der Einführung zu vermeiden.

Typische Headline-Spezifikationen lauten normalerweise wie folgt:

• Kollektor-Emitter-Durchbruchspannung, VCEO: ca. 160 V

• Kollektorstrom, IC (absolute Grenze): bis etwa 600 mA

Dieser Spezifikationsmix ordnet es der Kategorie „kleine Last, hohe Spannung“ zu, in der viele Allzweck-Kleinsignaltransistoren nicht ausfallen, weil sie keinen Strom schieben können, sondern weil ihre Nennspannung wenig Spielraum für echtes Hardwareverhalten lässt.

Ein häufiger Grund für die Verwendung des 2N5551 ist seine höhere Spannungsfähigkeit in einem einfachen TO-92-Durchsteckgehäuse und nicht seine sehr hohe Geschwindigkeit oder Verstärkung.Diese Gehäusewahl hat einen alltäglichen, etwas unspektakulären Vorteil: Sie lässt sich in der Regel mit minimaler mechanischer Nacharbeit in vorhandene Grundrisse einfügen und lässt sich im Allgemeinen gut mit Handlöten, Nacharbeiten und schnellem Prototyping kombinieren.Bei der Fehlersuche an einem Schaltkreis, der „auf dem Papier in Ordnung sein sollte“, es aber nicht ist, kann es wirklich beruhigend sein, ein Teil mit mehr Spannungsspielraum auszutauschen und zu beobachten, wie zeitweise auftretende Probleme verschwinden.

In Reparatur- und Nachrüstszenarien kommen Entwickler häufig zum 2N5551, nachdem sie festgestellt haben, dass Geräte mit niedrigerer Spannung (häufig 40–60-V-Teile) ein Verhalten zeigen, das allein anhand des Schaltplans nur schwer zu rechtfertigen ist, sporadische Leckagen, vorzeitige Ausfälle oder Ausfälle, die erst nach wiederholtem Ein- und Ausschalten der Stromversorgung auftreten.Diese Probleme gehen häufig auf Betriebsbedingungen zurück, die der Schaltplan nicht sauber erfasst, insbesondere auf kurze Ereignisse mit hoher Energie und nicht auf Gleichstrom im stationären Zustand.

Aus schaltungstechnischer Sicht taucht der 2N5551 in Rollen auf, bei denen die Spannungsbelastung im ausgeschalteten Zustand die Beschränkung darstellt, die das Design prägt.Es wird routinemäßig an Orten eingesetzt, an denen ein kontrolliertes Verhalten gewünscht ist, während der Kollektor auf einem hohen Potenzial liegt, auch wenn die Signalströme klein sind.

Zu den gängigen Anwendungsrollen gehören:

• Kleinsignal-Verstärkungsstufen

• Level-Shifting-Netzwerke

• Schaltfunktionen, bei denen VCE im ausgeschalteten Zustand das Stressbild dominiert

• Hochspannungsschnittstelle zum Übertragen oder Erkennen erhöhter Schienen in analoge oder logische Domänen mit niedrigerer Spannung

Erfahrungen aus der Praxis bestätigen tendenziell eine unbequeme Wahrheit: Viele Ausfälle werden weniger durch die Nennversorgungsspannung als vielmehr durch kurze Transienten verursacht.Die Schaltung kann im stabilen Zustand sicher unter 160 V liegen, weist jedoch bei normaler Handhabung immer noch vorübergehende Spannungsspitzen auf, die den VCE des Transistors überschreiten.

Zu den häufigen vorübergehenden Quellen gehören:

• Ein- und Ausschaltereignisse laden

• Induktiver Rückschlag

• Hot-Plug-In oder -Entfernung des Steckverbinders

• Floating-Knoten, die aufgrund von Streulicht L und C klingeln

• Leitungsbedingte Überspannungen und Anlaufspitzen

Die Verwendung eines 2N5551 ist oft eine einfache Möglichkeit, die Angst vor solchen Momenten zu verringern, solange der Rest der Schaltung so angeordnet ist, dass nicht nur der Transistor zwischen dem Knoten und der Übergangsenergie steht.

Zur Geschwindigkeit: Die Übergangsfrequenz (fT) des 2N5551 liegt üblicherweise bei etwa 100 MHz, was ihn für Audio-, Instrumentierungs-Kleinsignal-Arbeiten und einige grundlegende HF-Frontend-Aufgaben geeignet macht.In der Praxis ist das Hochfrequenzverhalten jedoch selten allein auf den Transistor zurückzuführen.Sobald die Spannungen steigen und die physischen Anordnungen real werden, neigen Parasiten dazu, die Geschichte zu übernehmen.

Zu den Faktoren, die üblicherweise das Hochfrequenz- oder Stabilitätsverhalten dominieren, gehören:

• Parasitäre Kapazitäten (Gerätekapazitäten plus Streukapazität auf der Platine)

• Verkabelungslänge und Schleifenbereich

• Impedanzpegel rund um das Gerät

• Miller-Effekt in Hochspannungsverstärkungskonfigurationen

• Streukopplung von High-Swing-Knoten in empfindliche Eingänge

Bei Hochspannungsverstärkungsstufen besteht ein praxiserprobter Ansatz darin, zu vermeiden, dass der Kollektorknoten bei extrem hoher Impedanz schweben bleibt, ohne darüber nachzudenken, was der Spannungshub durch die Kapazität bewirkt.Wenn der Kollektor Spannungen im Zehner- bis Hunderten-Volt-Bereich aufweist, können selbst kleine Kapazitäten einen Durchlass erzeugen, der sich unverhältnismäßig anfühlt, und das Ergebnis kann frustrierend sein: unerwartete Bandbreitenreduzierung, marginale Stabilität oder mysteriöse Oszillationen, die nur bei bestimmten Builds auftreten.

Die aktuelle Handhabung verdient eine nüchterne Lektüre.Der Wert von bis zu 600 mA sollte am besten als äußere Grenze und nicht als komfortabler Betriebspunkt betrachtet werden.Bei den meisten Hochspannungs-Kleinsignalanwendungen wird der 2N5551 bewusst mit einem viel niedrigeren Kollektorstrom betrieben, um die Verlustleistung unter Kontrolle zu halten, die Selbsterwärmung zu begrenzen und Verstärkungsdrift zu vermeiden, der dazu führen kann, dass sich ein Schaltkreis bei Temperatur- oder Herstellerschwankungen unbeständig anfühlt.Es gibt eine besondere Erleichterung, die durch konservative Voreingenommenheit entsteht: Die Rennstrecke verhält sich am Montagmorgen tendenziell genauso wie am späten Freitag auf der Bank.

Zu den gängigen Optionen zur Stressbewältigung in realen Designs gehören:

• Konservative Vorströme zur Begrenzung der Verlustleistung

• Basiswiderstände zur Steuerung des Antriebs und zur Vermeidung von Überlastung bei Transienten

• Kollektorwiderstände sind unter Berücksichtigung der Übergangsenergie dimensioniert, nicht nur des Gleichstroms

• Klemmen oder Snubber zur Formung induktiver oder schaltbezogener Spitzen

Bei diesen Ergänzungen geht es nicht um Überbauung;Dabei geht es darum, anzuerkennen, wie oft wechselnde Flugbahnen und abnormale Ereignisse und nicht stationäre Mathematik darüber entscheiden, ob sich ein Schaltkreis robust anfühlt.

Eine praktische Möglichkeit, sich den 2N5551 vorzustellen, besteht darin, ihn als Baustein für höhere Spannungen und nicht als stärkere Version eines generischen Kleinsignaltransistors zu betrachten.Es bietet einen Spielraum für Ausfälle, beseitigt jedoch nicht auf magische Weise die Notwendigkeit, Spannungs- und Strompfade während des Schaltens, des Startvorgangs, bei Fehlern und bei Benutzerinteraktionen zu verwalten.Designs, die die Nennspannung als locker betrachten und nicht als Erlaubnis, in der Nähe des Randes zu arbeiten, neigen dazu, ihre Fassung auch bei wiederholten Stromzyklen, Kabelwechseln und der langsamen Drift zu bewahren, die sich bei alternden Komponenten und realen Umgebungen zeigt.

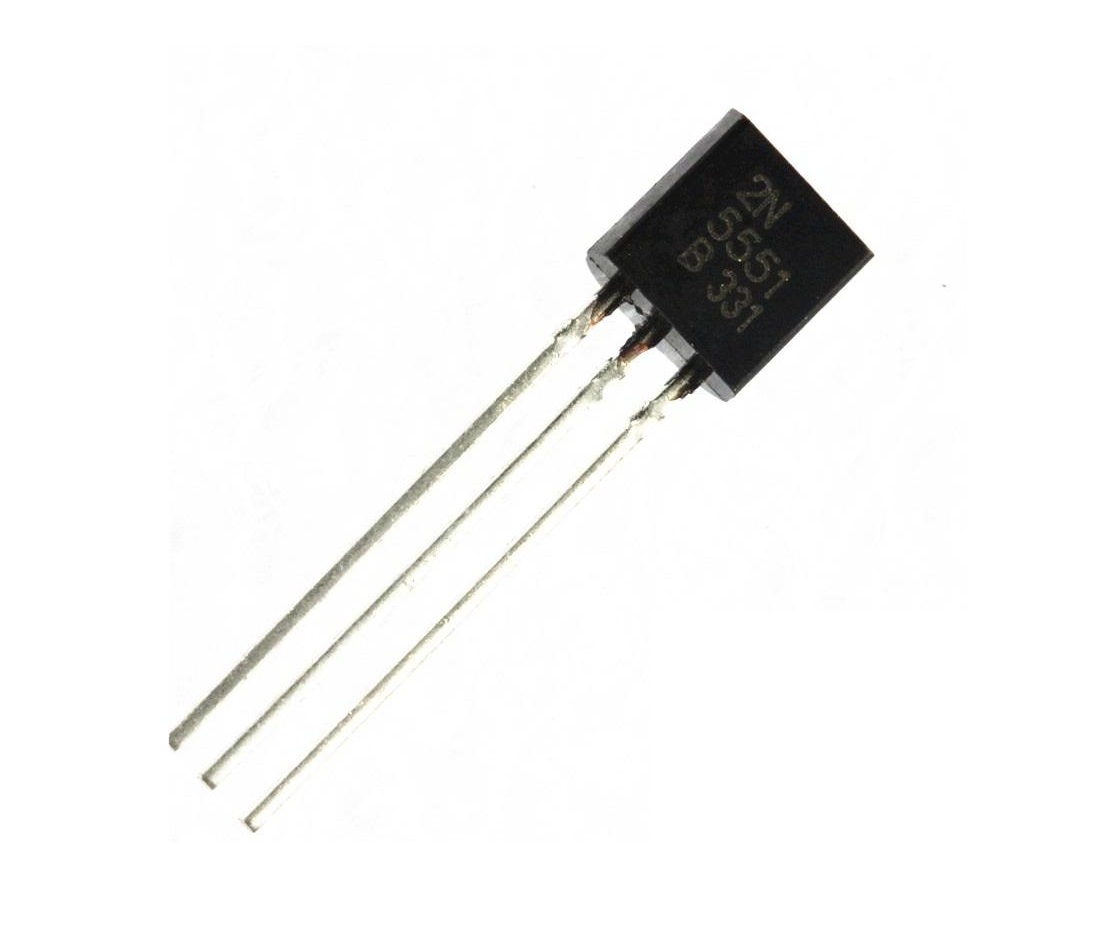

2N5551 Elektrische Spezifikationen und Designüberlegungen

Der 2N5551 bewährt sich in der Regel in Situationen, in denen erwartet wird, dass ein Kleinsignal-NPN einer relativ hohen Spannung ausgesetzt ist, während er im täglichen Betrieb dennoch ruhig und reproduzierbar bleibt.Das Gerät wird häufig in Schaltkreisen mit unsicheren Bedingungen wie Kabeltrennungen, induktiver Verkabelung oder Problemen bei der Stromsequenzierung bevorzugt, da höhere Spannungsgrenzen zusätzlichen Schutz bei kurzen und schwer zu erfassenden Ereignissen bieten.

Die Hauptspannungsgrenzen werden typischerweise wie folgt interpretiert:

• VCE(max): ~160 V

• VCB(max): ~180 V

Spannungswerte: Wo sich der zusätzliche Spielraum zeigt

In vielen Schaltkreisen verhält sich die Kollektorspannung im stationären Zustand gut und verhält sich dann bei Übergängen kurzzeitig schlecht.Hier macht sich die höhere Spannungstoleranz des 2N5551 praktisch bemerkbar, nicht als Lizenz zum Betrieb nahe am Rand, sondern als Puffer gegen Ereignisse, die einmal auftauchen und dann verschwinden, wenn Sie versuchen, sie erneut zu messen.

Zu den üblichen Momenten, die der Kollektor übertrifft, gehören:

• Überschreitung beim Anlauf

• Last wird getrennt

• Induktiver Rückschlag

• Schnelle dV/dt-Knoten, die kurzzeitig die stationäre Kollektorspannung überschreiten

Konstruktionen, die diese Ereignisse zuverlässiger überstehen, behandeln den Lawinenausbruch in der Regel als einen fehlerähnlichen Zustand und nicht als einen routinemäßigen Einsatzbereich.Selbst wenn der Transistor gelegentliche Lawinenbedingungen bewältigen kann, wird häufig ein kontrollierter Pfad für die Energie bevorzugt, da er die Auswirkungen von Teileschwankungen und Temperaturänderungen verringert.

Typische Klemmpfade, die verwendet werden, um diese Ereignisse einzuschränken:

• Diodenklemme an einer Versorgungsschiene

• RC-Snubber

• TVS (insbesondere wenn Stoßenergie nicht trivial ist)

Collector Current: Die Zahl, die Menschen verführt (und warum SOA gewinnt)

Oft wird ein Kollektorstrom von etwa 600 mA angegeben, und das kann man leicht als weitreichenden Genehmigungsschein lesen.In der Praxis neigen Menschen, die schon seit einiger Zeit davon betroffen sind, dazu, die IC-Bewertungen mit größerer Vorsicht zu interpretieren, da der sichere Betriebsbereich (Safe Operating Area, SOA) mit steigendem VCE schnell komprimiert wird.

Eine einfache Überprüfung der geistigen Gesundheit, die häufig Entscheidungen ändert, ist das Machtverhältnis:

P ≈ VCE × IC

Diese eine Multiplikation fängt eine häufige Überraschung ein: Ein kleiner Strom bei hoher Spannung kann das Gerät immer noch in einen Verlustbereich bringen, der einen TO-92-Chip schneller erwärmt, als Sie vielleicht erwarten.Bei vielen Designs bleibt der Dauerstrom deutlich unter dem angegebenen Wert, nicht weil der Transistor kurzzeitig keinen höheren Strom leiten kann, sondern weil wiederholtes Erhitzen und Abkühlen das Gerät auf eine Weise altern lassen kann, die sich nicht sofort bemerkbar macht.

Praktische Zuverlässigkeitsbedenken, die ein konservatives Design unterstützen:

• Wiederholte thermische Zyklen (allmähliche Drift im Laufe der Zeit)

• Lokale heiße Stellen im Inneren des Chips (von der Außentemperatur nicht erkennbar)

Verlustleistung: TO-92-Realität in tatsächlichen Baugruppen

Die typische Verlustleistung in freier Luft für einen TO-92 2N5551 wird oft mit etwa 625 mW angegeben, und in realen Bauten ist diese Grenze diejenige, die während eines kurzen Prüfstandstests stillschweigend darüber entscheidet, was komfortabel ist und was nur funktionsfähig ist.

Ein einfacher praktischer Check im Design:

Worst-Case-Verlustprüfung

• Verwenden Sie den höchsten plausiblen VCE

• Verwenden Sie den höchsten kontinuierlichen IC

• Vergleichen Sie die resultierende Verlustleistung mit dem, was TO-92 bei der erwarteten Umgebungstemperatur realistischerweise abgeben kann

Selbst geringfügige Erhöhungen der Umgebungstemperatur und eine gepackte Leiterplatte können die zulässige Verlustleistung soweit reduzieren, dass sich das Langzeitverhalten ändert.Die Oberflächentemperatur allein ist kein verlässliches Maß, da die Temperatur der internen Verbindungsstellen viel höher sein kann, insbesondere nachdem das Gehäuse mehrere Stunden lang geschlossen war und sich die Hitze vollständig aufgebaut hat.

Häufige Baufaktoren, die den thermischen Komfortspielraum verringern:

• Warme Umgebungsluft in Gehäusen mit schwacher Luftströmung

• Dichte Platzierung der Komponenten, die die Wärme lokal einschließt

• Begrenzte Kupferfläche für die Wärmeverteilung durch die Leitungen

Frequenzverhalten: fT hilft, verspricht aber keinen Gewinn dort, wo Sie ihn wollen

Ein fT nahe 100 MHz zeigt, dass das Gerät bei Anwendungen im oberen Audiobereich und im niedrigen HF-Bereich eine Verstärkung bieten kann, aber fT allein garantiert keine Bandbreitenleistung.Das tatsächliche Wechselstromverhalten hängt von den Vorspannungsbedingungen und der Umgebungsimpedanz ab.Die Leistung kann je nach Schaltungsbedingungen stark variieren.

Die Hauptfaktoren, die die tatsächliche AC-Leistung prägen:

• Vorstrom (stellt Transkonduktanz ein)

• Kollektorlastimpedanz

• Parasitäre Kapazitäten (Cbe und Cbc)

Verwendung von Spannungsverstärkern: Warum Cbc oft zum Begrenzer wird

Bei Spannungsverstärkungsstufen mit gemeinsamem Emitter ist die Kollektor-Basis-Kapazität häufig der Parameter, der die praktische Bandbreite bestimmt, da sie mit der Verstärkung multipliziert wird (Miller-Effekt).Das Ergebnis ist eine effektiv größere Eingangskapazität, die die Bandbreite verringern und die Stufe empfindlicher gegenüber der Quellenimpedanz machen kann.

Switching-Nutzung: Warum das Sättigungsverhalten oft das Timing dominiert

Beim Rollenwechsel geht es bei der Abschaltgeschwindigkeit oft weniger um fT als vielmehr um die gespeicherte Ladung, wenn das Gerät in die Sättigung getrieben wird.Wenn das Basislaufwerk diese Ladung nicht schnell entfernt, werden die Kanten weicher, die Schaltverluste steigen und das Timing wird in einer Weise inkonsistent, die das Debuggen erschweren kann.

Stressmanagement: Eine vorhersehbarere Denkweise als „Maximalbewertungen“

Viele langlebige Designs basieren auf der bewussten Verwaltung von Belastungskategorien und nicht auf der Fixierung auf absolute Maximalwerte.Die Zuverlässigkeit vor Ort hängt häufig von einem stabilen Verhalten unter extremen Bedingungen ab, da ein konsistenter Betrieb als zuverlässige Leistung angesehen wird.

Belastungskategorien, die bei Designprüfungen häufig verfolgt werden:

• Elektrischer Stress (Spannungsspitzen, anhaltende oder wiederholte Lawinenexposition)

• Thermischer Stress (Sperrschichttemperatur, Temperaturwechsel)

• Dynamischer Stress (schnelle Flanken verursachen Überschwingen durch Streuinduktivität/Kapazität)

Wenn diese Belastungen unter Kontrolle gehalten werden, verhält sich der 2N5551 im Allgemeinen über eine lange Lebensdauer hinweg konsistent und nicht überraschend.

Gehäuse- und mechanische Faktoren, die das Design beeinflussen (neu geschrieben)

Der 2N5551 wird häufig in einem TO-92-Gehäuse mit drei Inline-Anschlüssen verkauft, die Pin-Reihenfolge ist jedoch bei allen Anbietern und Teilefamilien nicht ganz einheitlich.Leute, die regelmäßig Hardware zusammenbauen oder reparieren, neigen dazu, in diesem Punkt streng zu sein, denn eine nicht übereinstimmende Pinbelegung kann Stunden verschwenden und auf der Werkbank immer noch fast perfekt aussehen.

Variabilität der Pinbelegung: Ein kleines Detail, das große Verwirrung stiftet

Der praktische Workflow, der vermeidbare Fehler vermeidet:

• Überprüfen Sie die Pinbelegung im Datenblatt für den jeweiligen Hersteller

• Überprüfen Sie vor dem Löten die physische Ausrichtung

• Seien Sie besonders vorsichtig, wenn Sie einen ähnlich aussehenden Transistor ersetzen

Wenn die Pinbelegung falsch ist, funktionieren die Schaltkreise möglicherweise teilweise aufgrund einer unbeabsichtigten Verbindungsleitung, was bei der Fehlerbehebung irreführend wirken kann und zu wiederholtem Ein- und Ausschalten der Stromversorgung führen kann, was zu noch mehr Stress führt.

TO-92-Mechanik: Isolationskomfort vs. thermische Grenzen

Das Kunststoffgehäuse ist elektrisch isolierend, was dichte Anordnungen vereinfacht und versehentliche Kurzschlüsse reduziert.Der Kompromiss besteht in der thermischen Leistung: Die meiste Wärme entweicht über die Leitungen in das Kupfer der Leiterplatte und dann in die Umgebungsluft.Deshalb sind Layout-Entscheidungen in einer Weise von Bedeutung, die leicht zu unterschätzen ist, bis ein Gerät eine Stunde lang mit Strom versorgt wird und die Temperatur ein Gleichgewicht erreicht.

Auslegungs- und Montagedetails, die die kontinuierliche Verlustleistung messbar beeinflussen:

• Leitungslänge und -form (kürzere Leitungen verringern die parasitäre Induktivität und verbessern auch die Wärmeleitung in die Leiterplatte)

• Der Kupferbereich ist an den heißeren Knoten (häufig der Kollektor, abhängig von der Topologie) gebunden, um die Wärme gleichmäßig zu verteilen

• Komponentennähe (in der Nähe befindliche heiße Widerstände/Regler können die lokale Umgebungstemperatur um das Gehäuse erhöhen)

Montagegewohnheit: Behandeln Sie TO-92 als orientierungsempfindliche Hardware, nicht nur als Symbol

Eine praktische Angewohnheit, die die Ergebnisse beim ersten Durchgang verbessert, besteht darin, die TO-92-Platzierung wie eine mechanische Einschränkung zu behandeln, die Prozessdisziplin verdient.Eine konsequente Ausrichtung der flachen Seiten, eine eindeutige Beschriftung der Grundfläche und eine schnelle Überprüfung der Lead-Reihenfolge während der Montage tragen tendenziell dazu bei, Nacharbeit zu reduzieren, und sie verringern auch das Risiko einer versehentlichen Überlastung durch ein falsch verdrahtetes Bias-Netzwerk.

Temperaturverhalten und Hochfrequenz-/Fast-Edge-Leistung

Der typische Betriebs-/Lagerbereich für Verbindungsstellen liegt bei etwa -55 °C bis +150 °C, und mehrere Parameter schwanken kontinuierlich mit der Temperatur.Bias-Systeme, die sich bei sich ändernden Bedingungen automatisch stabilisieren, werden häufig bevorzugt, da sie über verschiedene Einheiten und Temperaturänderungen hinweg eine gleichmäßigere Leistung gewährleisten.

Temperaturdrift: Was sich bewegt und wo es am meisten weh tut

Typische temperaturbedingte Verhaltensweisen, die Ingenieure planen:

• VBE nimmt mit steigender Temperatur um etwa 2 mV/°C ab

• Leckströme nehmen mit der Temperatur zu

• Die Stromverstärkung (β) kann sich je nach Temperatur und Betriebspunkt ändern

Diese Verschiebungen machen sich in Vorspannungsnetzwerken deutlicher bemerkbar, die auf festen Basisspannungen oder hochohmigen Widerständen basieren, wo eine kleine elektrische Änderung zu einer unangenehm großen Änderung des Kollektorstroms führen kann.

Voreingenommenheit zur Selbstkorrektur: Emitter-Degeneration als stabilisierender Einfluss

Eine häufig verwendete Stabilisierungstechnik ist die Emittendegeneration (ein Emitterwiderstand).Mit steigendem Strom steigt auch die Emitterspannung, was VBE verringert und den Strom wieder senkt.Dieser Ansatz verbessert die Konsistenz zwischen Geräten und kann auch die analoge Linearität verbessern.

Designpräferenzen, die die Temperaturkonsistenz verbessern:

• Verwenden Sie Emitterwiderstände, um eine negative Rückkopplung einzuführen

• Reduzieren Sie die Abhängigkeit von β, wenn ein konsistenter Bias das Ziel ist, da β je nach Gerät und Betriebspunkt stark variiert

Hochfrequenz-/Fast-Edge-Grenzwerte: Zwei dominante Mechanismen

Miller-Effekt von Cbc

Die Kollektor-Basis-Kapazität koppelt die Bewegung der Ausgangsspannung zurück in den Eingang.In einem Spannungsverstärker mit gemeinsamem Emitter wird diese Kapazität mit der Verstärkung multipliziert und zeigt sich als größere effektive Eingangskapazität, wodurch die Bandbreite verringert und die Kanten weicher werden.

In der Praxis häufig verwendete Abhilfestrategien:

• Reduzieren Sie die Kollektorimpedanz, um den Miller-verstärkten Effekt zu reduzieren

• Fügen Sie absichtlich einen kleinen Kompensationskondensator hinzu, um den dominanten Pol zu steuern

• Verwenden Sie einen Emitterfolger und/oder eine Kaskode, wenn sowohl Bandbreite als auch Spannungshub erforderlich sind

Sättigungsladungsspeicherung

Wenn der Transistor hart in die Sättigung getrieben wird, wird überschüssige Ladung im Basisbereich gespeichert, und diese Ladung muss entfernt werden, bevor ein schnelles Ausschalten möglich ist.Wenn es nicht schnell entfernt wird, verlängern sich die Abfallzeiten und die Schaltverluste nehmen zu, oft in einer Weise, die in keinem Verhältnis zur Einfachheit des Schaltplans steht.

Häufig verwendete Techniken zur Vermeidung eines langsamen Abschaltens:

• Wählen Sie Basiswiderstandswerte für ausreichend Antrieb mithilfe eines kontrollierten erzwungenen Beta (häufig ~10–20, abhängig von Geschwindigkeits- und Margenzielen).

• Fügen Sie eine Baker-Klemme (Diodennetzwerk) hinzu, um die Sättigungstiefe zu begrenzen und die gespeicherte Ladung zu reduzieren

• Stellen Sie einen Basis-Emitter-Entladungspfad (Widerstands-/Diodenanordnung) bereit, um beim Ausschalten aktiv Ladung abzuziehen, insbesondere wenn der Treiber hochohmig werden kann

Designabsicht: Entscheiden Sie sich für linear oder frühzeitig umschalten und fahren Sie entsprechend

Eine Denkweise, die tendenziell enttäuschende Geschwindigkeitsergebnisse verhindert, besteht darin, frühzeitig zu entscheiden, ob das Gerät als linearer Verstärker oder als Schalter verwendet wird, und es dann so zu steuern, dass es dieser Absicht entspricht.Viele frustrierende Ergebnisse resultieren aus einer Vermischung von Erwartungen, die eine Bühne in eine tiefe Sättigung treibt und gleichzeitig scharfe, RF-ähnliche Kollektorkanten erwartet.Wenn Sie den Betriebsbereich absichtlich beibehalten (linear für die Wiedergabetreue, nicht gesättigt oder leicht gesättigt für die Geschwindigkeit), führt dies normalerweise zu einem Verhalten, das sich während der Validierung sowohl schneller als auch vorhersehbarer anfühlt.

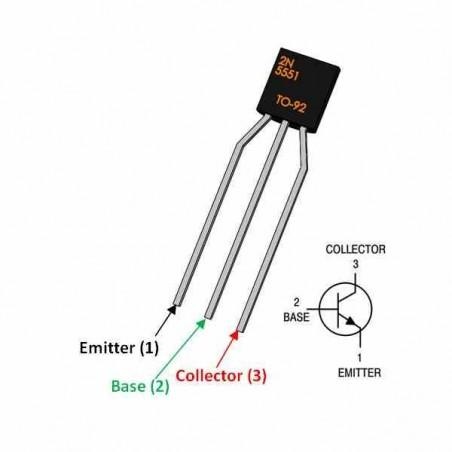

2N5551 Pin-Konfiguration und Klemmenfunktionen

Der 2N5551 stellt drei Anschlüsse zur Verfügung: Emitter, Basis und Kollektor, und die Schaltung verhält sich nur dann vorhersehbar, wenn diese Anschlüsse den richtigen Knoten zugewiesen sind.Ein Lead-Tausch ist selten ein „Ups, der kaum zählt“-Moment;Es kann dazu führen, dass das Gerät in einen nicht vorgesehenen Betriebsbereich gelangt, die ursprüngliche Bias-Berechnung verzerrt wird und die Leckage auf eine Weise erhöht wird, die bei einer schnellen Überprüfung auf dem Prüfstand leicht übersehen werden kann.In höheren Spannungsstufen kann derselbe Fehler den Transistor auch zu Durchbruchmechanismen führen, die ihn schwächen, lange bevor es zu einem offensichtlichen, sauberen Ausfall kommt.

Die Symptome erscheinen oft normal, was die Fehlerbehebung erschweren kann.Ein Build, der unter einer mysteriösen Instabilität oder einem seltsamen Bias-Drift zu leiden scheint, ist oft auf etwas schmerzlich Alltägliches zurückzuführen: Die angenommene TO-92-Zeichnung in den Notizen einer Person stimmt nicht mit dem tatsächlichen Teil überein, oder ein gemischtes Los enthält eine andere Lead-Reihenfolge.

Elektrische Rollen jedes Leads

Emitter

In vielen NPN-Stufen befindet sich der Emitter in der Nähe der lokalen Referenz (häufig geerdet in einer Low-Side-Konfiguration), und diese Platzierung prägt die Denkweise der gesamten Stufe.Elektrisch reagiert der Transistor auf VBE und Emitterstrom;Die Basisspannung allein ist nicht die Größe, die das Verhalten konsistent hält.

Ein Emitterwiderstand ist eine übliche Methode, um den Kollektorstrom weniger empfindlich gegenüber Verstärkungsspreizungen von Einheit zu Einheit und Temperaturdrift zu machen.Wenn der Strom ansteigt, steigt auch die Emitterspannung, VBE nimmt effektiv ab und die Stufe schaltet sich auf natürliche Weise zurück, eine unscheinbare, aber sehr effektive lokale Rückkopplungsschleife, die verhindert, dass die Dinge in unangenehme Ecken rutschen.

Es gibt auch eine praktische Lektion, die sich zeigt, wenn genügend Prototypen vorhanden sind: Ein kleiner Emitterwiderstand trennt oft Arbeiten, die nur mit dem schönen Transistor von der Oberseite der Tasche verbunden sind, von Arbeiten über Walzen, Umgebungsschwankungen und Alterung.Diese Konstanz wird normalerweise beim Erziehen als Erleichterung empfunden, da sie den Drang verringert, immer wieder Teile auszutauschen, bis der Zirkel nicht mehr launisch wird.

Basis

Die Basis ist der Steueranschluss, aber er verhält sich wie ein stromgesteuerter Eingang mit Grenzen, nicht wie ein Drehknopf, der den Kollektorstrom mit perfekter Wiederholbarkeit einstellt.Im vorwärtsaktiven Betrieb folgt der Kollektorstrom ungefähr IC ≈ β × IB, doch β verschiebt sich mit der Höhe des Kollektorstroms, der Sperrschichttemperatur und den Prozessunterschieden zwischen den Anbietern und sogar zwischen den Chargen.

Wenn ein Bias-Schema den Strom „einstellt“, indem es sich auf eine feste β-Annahme stützt, tendiert die Schaltung dazu, mit der Temperatur zu wandern, früher als erwartet abzubrechen oder sich von einem Aufbau zum nächsten inkonsistent zu fühlen.Ein ruhigerer, wiederholbarerer Ansatz besteht darin, die Vorspannung so einzustellen, dass Widerstände und Emitter-Degeneration den Arbeitspunkt dominieren und β als sekundäres Detail und nicht als Grundlage übrig bleibt.

Diese Denkweise erleichtert häufig die Abstimmung von Simulationen und Hardware.Es reduziert auch die Notwendigkeit, Transistoren wiederholt auszutauschen, bis die Schaltung ordnungsgemäß funktioniert.

Sammler

Der Kollektor ist üblicherweise mit der Last oder einem Kollektorwiderstand verbunden und es ist der Knoten, der die größten Spannungsschwankungen erfährt.Beim 2N5551 ist das wichtig, da er häufig für Kleinsignalarbeiten mit höherer Spannung ausgewählt wird, bei denen der Kollektor stärker VCE-Stress und transienten Überraschungen ausgesetzt ist.

In realen Baugruppen ist der Kollektorknoten auch der Ort, an dem Überschwingungen und Überschwingungen auftreten, sobald Verdrahtungsinduktivität, reale Lasten und Schaltflanken ins Spiel kommen.Dies ist einer der Gründe dafür, dass sich ein Design auf einem ordentlichen Labortisch vollkommen gut anfühlt, aber schlecht altert oder im Feld zeitweise versagt. Diese zusätzlichen Spitzen treten bei idealisierten Tests nicht immer auf, aber der Sammler muss sie trotzdem ertragen.

So bestätigen Sie die Lead-Identität vor dem Erstellen (schnell, sicher, wiederholbar)

Verlassen Sie sich nicht auf ein generisches TO-92-Pin-Diagramm

Mit der flachen Seite eines TO-92-Gehäuses zu Ihnen werden viele 2N5551-Varianten von links nach rechts als E–B–C dargestellt, aber dieses Muster können Sie nicht bei allen Herstellern, Gehäusequellen oder Kennzeichnungsrevisionen sicher annehmen.Die verlässliche Referenz ist das Datenblatt des jeweiligen Anbieters und die Pin-Reihenfolge, die mit der Paketzeichnung dieses Anbieters verknüpft ist.

Das kann sich wie mühsamer Papierkram anfühlen, bis man die Alternative durchlebt hat: stundenlange Nacharbeit, weil die Schaltung fast funktioniert, plus die anhaltende Sorge, dass der Transistor während der fehlgeschlagenen Versuche teilweise überlastet wurde und nun eine stille Belastung darstellt.

Identifizierung des Multimeter-Diodenmodus (zuerst Basis, dann Ausrichtung)

Eine schnelle Überprüfungsmethode verwendet ein Multimeter im Diodenmodus.

Schritte (bewusst mechanisch gehalten, damit sie auf einer überfüllten Bank leicht wiederholt werden können):

• Identifizieren Sie die Basis: Finden Sie die Leitung, die einen Diodenabfall zu jeder der anderen beiden Leitungen aufweist, wenn sich die positive Leitung des Messgeräts auf der Kandidatenbasis befindet (typisch für einen NPN).

• Unterscheiden Sie zwischen Emitter und Kollektor: Verwenden Sie einen Messgerät-/Komponententester mit einem hFE- oder Transistortestmodus, falls verfügbar, oder vergleichen Sie das Verhalten in einem einfachen Gerät mit einem bekannten Basisstrom und beobachten Sie, welche Verbindung eine stärkere Leitung und eine sauberere Sättigung erzeugt.

Der Basisschritt ist normalerweise unkompliziert, da normalerweise nur eine Ableitung in der erwarteten Richtung zu den beiden anderen Ableitungen vorwärts tendiert.Die Unterscheidung zwischen Emitter und Kollektor ist subtiler, da beide Übergänge bei niedrigen Prüfströmen Dioden ähneln. Genau aus diesem Grund kann ein spezieller Testermodus oder eine kleine, vertrauenswürdige Vorrichtung Zeit und Nachdenken sparen.

Diese Gewohnheit, vor dem Löten zu überprüfen, ist in Laboren aus gutem Grund beliebt: Sie erkennt gemischte Chargen, neu beschriftete Teile und Footprint-Fehler frühzeitig, wenn die Behebung des Problems nahezu mühelos ist.

Warum eine falsche Identifizierung scheinbar funktionieren kann

Ein falsch identifizierter Transistor kann bei niedrigem Strom immer noch leiten, da ein rückwärtsaktives Verhalten und Leckpfade eine schwache Verstärkung vortäuschen können.Diese Illusion macht den Fehler emotional irritierend: Eine schnelle Unterspannungsprüfung kann passieren und ein falsches Gefühl der Schließung vermitteln.

Wenn die Versorgungsspannung und der Signalhub ansteigen, kann derselbe Schaltkreis verrauscht, instabil oder überlastet werden, und die Phase „im Grunde funktioniert es“ kann still und leise zum Ausgangspunkt für latente Schäden werden.

Fehlermodi und Leistungsprobleme, die durch Pinbelegungsfehler verursacht werden

Basis-Kollektor-Austausch: umgekehrt aktives Verhalten und Voreingenommenheit, die nicht stillsteht

Werden Basis und Kollektor vertauscht, kann das Gerät im Reverse-Active-Modus mit stark reduzierter Verstärkung betrieben werden.Die Stufe lässt möglicherweise immer noch ein Signal durch, was die Fehlersuche verfälschen kann, aber die Bias-Punkte neigen dazu, zu driften, die Verzerrung nimmt zu und das Sättigungsverhalten lässt sich schwerer vorhersagen.

Ein häufiger Downstream-Effekt ist eine erhöhte Verlustleistung: Der umgebende Schaltkreis kann den Transistor stärker ansteuern, um die fehlende Verstärkung auszugleichen, wodurch die Sperrschichttemperatur nach oben drückt und die Parameter weiter von den im Design angenommenen Werten abweichen.

Emitter-Kollektor-Umkehr: geringere Durchbruchspanne und mehr Leckage

Wenn Emitter und Kollektor vertauscht sind, verringert sich typischerweise die Durchbruchspanne und die Leckage nimmt häufig zu.Bei Hochspannungsdesigns wird dies besonders unangenehm, da die kollektorseitige Struktur normalerweise so konstruiert ist, dass sie eine höhere Sperrvorspannung toleriert als die emitterseitige Struktur.

Das praktische Ergebnis ist, dass sich eine auf dem Papier angenehme Nennspannung in der Hardware fragil verhalten kann, insbesondere wenn Transienten vorhanden sind und die Umgebung weniger tolerant ist als ein kontrollierter Laboraufbau.

Schaltstress: unerwartete Lawine und verzögerte, schwer zu erklärende Degradation

Bei Schaltanwendungen kann eine falsche Pinbelegung dazu führen, dass der Transistor beim Ausschalten oder bei induktiven Rückschlägen unbeabsichtigt abstürzt.Das Teil kann frühe Tests überstehen und dennoch Schäden anhäufen, die sich später als höhere Leckage, mehr Rauschen, verringerte Verstärkung oder unregelmäßige Schaltschwellen bemerkbar machen.

Dieses verzögerte Ausfallverhalten ist einer der Gründe, warum ein konservativer Schutz vor transienten Störungen bevorzugt wird, anstatt davon auszugehen, dass das Silizium weiterhin normal funktioniert:

Zu den üblichen Gegenmaßnahmen gehören Dämpfer, Klemmen und ein entsprechend ausgelegter Basisantrieb.

Eine praktische Design-Haltung: Behandeln Sie die Pinbelegung als eine Einschränkung der Zuverlässigkeit

Bei der korrekten Pinbelegung geht es nicht nur darum, vom ersten Tag an ein Signal zu erhalten, das weitergegeben werden kann.Es geht auch darum, den Spannungsspielraum zu wahren, den Transistor im Betriebsbereich des erwarteten Vorspannungsnetzwerks zu halten und Stressmechanismen zu vermeiden, die sich nicht sofort bemerkbar machen.

Wenn die Lead-Reihenfolge als Designbeschränkung behandelt wird, die auf zwei Arten überprüft wird, durch das Datenblatt des Anbieters und durch schnelle Messungen, ist die Belohnung im besten Sinne langweilig: Prototypen, Produktionseinheiten und Langzeitverhalten stimmen in der Regel überein, und die Schaltung hält keine unangenehmen Überraschungen bereit, nachdem sie die Werkbank verlassen hat.

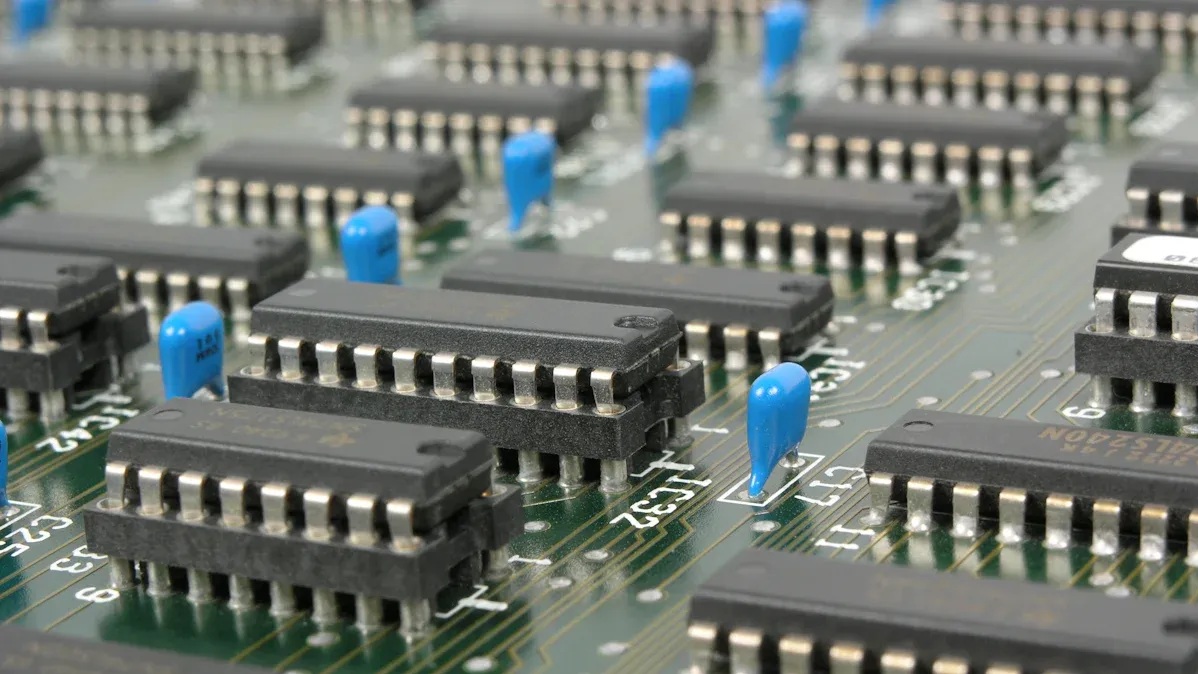

Häufige 2N5551-Anwendungen in Analog- und Schaltkreisen

Der 2N5551 fühlt sich in Schaltkreisen am wohlsten, in denen Spannungsreserven und wiederholbares Verhalten den Reiz eines hohen Spitzenstroms, extrem schneller Flanken oder der Jagd nach dem letzten bisschen HF-Verstärkung überwiegen.Oftmals trifft es auf Teams, die die Montage durch Durchgangslöcher bevorzugen, Teile, die sich leicht prüfen lassen, und eine Fehlersuche, die nicht in Vermutungen mündet.Auf höheren Versorgungsschienen verhält es sich normalerweise weniger dramatisch als Kleinsignal-BJTs mit niedrigerer Spannung, die Sie sonst zu zusätzlichen Klemmen, zusätzlichen Schutzteilen oder der Frage „Warum ist diese ausgefallen, die anderen drei jedoch nicht?“ zwingen können.Obduktionen.

Kleinsignalverstärkung (Audio, Sensoren, Frontends)

In Kleinsignal-Verstärkerstufen passt der 2N5551 in Blöcke mit gemeinsamer Emitter-Spannungsverstärkung, die eine höhere Kollektor-Emitter-Spannung tolerieren müssen, ohne am Rande zu leben.Eine praktische Möglichkeit, über die Vorspannung nachzudenken, besteht darin, einen Kollektorstrombereich auszuwählen, der die Transkonduktanz konstant hält, da gm ≈ IC/VT.Wenn GM in einem stabilen, vorhersehbaren Bereich landet, sehen Verstärkung, eingangsbezogenes Verhalten und Temperaturdrift normalerweise von Einheit zu Einheit gleichmäßiger aus, insbesondere wenn erwartet wird, dass die Schaltung später neu aufgebaut, vor Ort gewartet oder auf mehreren Platinen verglichen wird.

β ist kein Versprechen;es kann sich weit bewegen (häufig in der Größenordnung von ~80–250, je nach Charge, IC und Temperatur).Aufgrund dieser Streuung altern Vorspannungssysteme tendenziell besser, wenn der Arbeitspunkt hauptsächlich durch Widerstandsverhältnisse und den Emitterwiderstand festgelegt wird, anstatt sich auf β zu stützen, als wäre es ein fester Knopf.

Eine praktische Realität auf Laborebene ist, dass ein Bias-Netzwerk, das in einem einzelnen Prototyp grundsolide aussieht, über eine kleine Menge von Geräten wandern kann, es sei denn, die Emitter-Degeneration trägt tatsächlich ihren Teil der Arbeit.Designs, die zum Duplizieren gedacht sind, belohnen diesen konservativen Stil tendenziell: Der DC-Punkt landet dort, wo Sie es erwartet haben, und Ihre Zeit zur Fehlerbehebung konzentriert sich auf die Schaltung und nicht auf Transistor-Roulette.

Die Emitter-Degeneration erkauft in der Regel mehrere alltägliche Vorteile, die sich in Messungen und Hörtests zeigen:

Verbesserung der Linearität;Verzerrungsreduzierung;verringerte DC-Empfindlichkeit gegenüber Geräteschwankungen;Thermische Selbstkorrektur durch steigende VE, wodurch der VBE-Antrieb bei steigendem IC reduziert wird.

Dieses thermische Verhalten ist in gewöhnlichen Gehäusen von Bedeutung, in denen die Wärme mit der Zeit nachlässt oder in denen der Transistor in der Nähe wärmerer Teile (Regler, Leistungswiderstände, Lampen) sitzt.In solchen Situationen kann die Bühne näher an ihrem vorgesehenen Betriebspunkt bleiben, anstatt langsam in eine Ecke abzudriften.

Für rauscharme Audio- und Sensor-Frontends ist ein mäßiger Kollektorstrom oft ein ruhigerer Ausgangspunkt, als den Strom zu drücken, nur um zusätzliche GM herauszuholen.Ein mäßiger Strom reduziert im Allgemeinen die Selbsterwärmung und vermeidet, dass umgebende Widerstände, Vorspannungsquellen oder Signalquellen in Bereiche gezwungen werden, in denen ihr eigenes Rauschen und ihr nicht ideales Verhalten schwerer zu ignorieren sind.

Die Entkopplung zahlt sich in der Regel am meisten aus, wenn sie als Teil der Verstärkerstufe und nicht als allgemeiner nachträglicher Einfall behandelt wird.Durch eine lokale Versorgungsüberbrückung in der Nähe des Versorgungspfads des Transistors kann verhindert werden, dass die Versorgungsimpedanz als Brummen „gehört“ oder als langsame Sensordrift „gesehen“ wird.

Knoten mit hoher Impedanz verdienen in physischen Aufbauten normalerweise besonderen Respekt.Lange Leitungen, hohe Widerstandsnetzwerke oder wandernde Massereferenzen können einen stabilen Schaltplan in einen Brummkollektor verwandeln.Eine der zufriedenstellenderen Lösungen vor Ort ist auch eine der einfachsten: Verkürzen Sie die Hochimpedanzstrecke, sorgen Sie für eine explizitere Nahrückführung und verschieben Sie den Entkopplungskondensator so, dass er die Stromschleife lokal schließt, anstatt diese Schleife über die Platine zu ziehen.Auf dem Papier „ändert sich nichts“, doch auf der Werkbank kann sich die Schaltung plötzlich wie das Design verhalten, von dem Sie dachten, dass Sie es gebaut haben.

In der Praxis ist die Kleinsignalstufe, der Sie am Ende vertrauen, oft diejenige, deren Verstärkung etwas weniger ehrgeizig, aber stabiler gegenüber Temperatur, Versorgungsschwankungen und Geräteverteilung ist.Der 2N5551 unterstützt diesen Ansatz gut: Seine höhere VCE-Fähigkeit drängt Sie zu konservativen Margen, und diese Margen verringern tendenziell unangenehme Überraschungen beim Einschalten, beim Hot-Plugging von Kabeln oder bei Ereignissen mit Überschreitung der Stromversorgung, die in realen Systemen häufig vorkommen.

Schaltarbeiten (Relais, Pegelverschiebung, LED-Stränge)

Als Schalter verwendet, kann der 2N5551 mittlere Lasten innerhalb seiner Strom- und Leistungsgrenzen bewältigen, und seine höhere VCE-Bewertung ist ein Vorteil bei höheren Schienen oder bei Verkabelungen, die induktive Stöße und Transienten erzeugen.Sie wird oft dann gewählt, wenn ein Transistor mit niedrigerer Spannung entweder zusätzliche Klemmenteile erfordert oder zeitweise ausfällt, wenn die Verkabelung lang, die Last unordentlich oder die Umgebung elektrisch verrauscht ist.

Die Auswahl des Basiswiderstands hat großen Einfluss auf das Schaltverhalten.Erzwungene Betawerte um 10 bis 20 werden häufig verwendet, um eine zuverlässige Sättigung über Gerätevariationen und sich ändernde Lasten hinweg aufrechtzuerhalten.Dies verbessert die Konsistenz im Ein-Zustand, aber eine übermäßige Basisansteuerung kann zusätzliche Ladung speichern und die Ausschaltzeit verlangsamen.

Wenn das passiert, sind die Symptome im Labor meist sehr „menschlich nervig“: ein Relais, das sich nur langsam löst, LED-Stränge, die schwache Geisterbilder zeigen, Kanten, an denen Schwänze auf dem Oszilloskop wachsen, oder ein Teil, das bei höheren Schaltfrequenzen wärmer wird, als man erwartet hätte.Wenn es bei niedriger Frequenz „funktioniert“, sich aber mit zunehmender Geschwindigkeit klebrig anfühlt, ist ein übermäßiger Sättigungsantrieb ein häufiger Grund.

Eine tiefere Sättigung senkt normalerweise den VCE(sat), verlangsamt aber auch das Abschalten.Wenn der Ausschaltzeitpunkt Teil des Produktverhaltens ist (Relaisfreigabezeit, PWM-Flankenqualität, Timing-Ausrichtung), kann es komfortabler sein, eine tiefe Sättigung zu vermeiden oder einen Basisentladungspfad bereitzustellen.

Ein bescheidener Basis-Emitter-Widerstand verbessert oft das Verhalten im ausgeschalteten Zustand, indem er gespeicherte Ladung abfließt und die Anfälligkeit für Leckverluste oder gekoppeltes Rauschen verringert, die dazu führen können, dass das Gerät halb eingeschaltet wird, wenn Sie es am wenigsten möchten.

Bei induktiven Lasten wie Relais ist der Standardschutz eine Flyback-Diode, um zu verhindern, dass der Kollektor durch Spannungsspitzen durchbricht.Eine einfache Diode verlangsamt jedoch auch den Stromabfall und verlangsamt daher die Freisetzung.Wenn es auf die Auslösegeschwindigkeit ankommt, werden stattdessen üblicherweise Klemmnetzwerke verwendet, die eine höhere (aber kontrollierte) Rücklaufspannung ermöglichen.

In Steuerungssystemen kann sich dieser Tausch auf eine Art und Weise zeigen, die sich mit der Theorie nur schwer „wegdiskutieren“ lässt: Ein Relais fällt sauber und vorhersehbar ab, während ein anderes sich klebrig anfühlt oder zu einer Zeitverschiebung in einer mechanischen Abfolge führt.Der Klammeransatz ist oft der Unterschied.

Beim Schalterfolg kommt es nicht nur auf den Spitzenstrom in einem Datenblattdiagramm an.Echte Baugruppen stellen thermische Realitäten vor: Verlustleistung des Gehäuses, Luftstrom, Kupferfläche, Gehäusetemperatur und Arbeitszyklus.Ein Schaltkreis, der sich auf einem Steckbrett verhält, kann in einem engen Gehäuse merklich heißer werden, insbesondere wenn das Gerät bei Kanten länger im linearen Bereich verbringt oder wenn die Last gelegentlich ansteigt.

Designs, die mehr Spannungsreserven lassen und die Verlustleistung mit einer komfortablen Leistungsreduzierung behandeln, sind oft diejenigen, die auch nach wochenlangen Temperaturwechseln noch funktionieren, wenn die Neuheit verschwunden ist und nur noch die Stabilität zählt.

Audio- und grundlegende RF-Rollen

Mit einer fT von etwa 100 MHz kann der 2N5551 in HF-Puffer, Oszillatoren und ZF-Stufen eingesetzt werden, aber das Layout ist untrennbar mit dem Schaltungsverhalten verbunden.Kurze Leiterbahnen, enge Rückwege und kontrollierte Schleifenbereiche reduzieren unbeabsichtigte Rückkopplungen.Bei diesen Frequenzen ist es nicht ungewöhnlich, dass ein Schaltplan, der völlig ansehnlich aussieht, ohnehin schwingt, wenn der physische Aufbau parasitäre Kopplungspfade erzeugt.

Zu den RF/Audio-Anwendungsfällen, die häufig unter diesem Dach zusammengefasst werden, gehören:

HF-Puffer;Oszillatoren;IF-Stufen;Vortreiberstufen mit höherer Spannung;Spannungsverstärkerstufen (VAS).

In HF-Verstärkungsstufen kann der Miller-multiplizierte Cbc die Bandbreite begrenzen und eine Phasenverschiebung hinzufügen, die die Stufe in Richtung Instabilität treibt.Eine Emitter-Degeneration kann dieses Verhalten beruhigen, typischerweise auf Kosten des Gewinns, und viele Bauherren finden, dass dieser Handel einfacher zu bewältigen ist, wenn das Ziel ein wiederholbarer Betrieb über mehrere Platinen und Gehäuse hinweg ist.

Auch eine Neutralisierung kann hilfreich sein, erfordert aber eine sorgfältige Durchführung.Bei vielen praktischen Aufbauten ist eine Stufe mit etwas niedrigerer Verstärkung, die sich gut verhält, wenn der Deckel aufgeklappt wird oder wenn jemand ein Kabel bewegt, letztendlich das bessere technische Schnäppchen als eine Stufe mit höherer Verstärkung, die gelegentlich in Schwingungen ausbricht.

Einige Baugewohnheiten verringern tendenziell das überraschende HF-Verhalten:

Halten Sie die Feedbackwege kurz;Aufrechterhaltung einer sauberen Bodenreferenz;Vermeiden Sie lange Hochimpedanzstrecken in der Nähe des Kollektorknotens.Minimieren Sie den Schleifenbereich in sensiblen Pfaden.

Eine immer wiederkehrende Lektion ist, dass das Verschieben einer Komponente um einige Millimeter, das Anpassen eines Rückwegs oder das Anziehen einer Masseschleife eine Schwingung zuverlässiger beenden kann als das Vertauschen von Transistor-Bauteilen oder das Diskutieren von β-Bins.

In Audioschaltkreisen taucht der 2N5551 häufig in Vortreiberstufen oder Spannungsverstärkerstufen mit höherer Spannung auf.Die zusätzliche VCE-Bewertung trägt dazu bei, Clipping oder Durchschläge bei großen Spannungsschwankungen und Starttransienten zu vermeiden.Im Alltag führt dieser Spielraum tendenziell dazu, dass sich die Schaltung ruhiger anfühlt: Schienen können ungleichmäßig ansteigen, Lasten können kurzzeitig abgeschaltet werden, und es ist weniger wahrscheinlich, dass der Transistor Stresszuständen ausgesetzt wird, die sich später als intermittierendes Rauschen, Drift oder verminderte Leistung bemerkbar machen.

Der beständigste Vorteil des 2N5551 besteht darin, wie oft er einen Knoten mit höherer Spannung einfach bleiben lässt.Wenn die Auswahl des Transistors den Drang, überall Klemmen anzubringen, verringert, die Empfindlichkeit gegenüber Rail-Überschwingungen verringert und bei konservativer Vorspannung stabil bleibt, geht die Validierung tendenziell schneller vonstatten und die langfristige Wartung ist tendenziell weniger frustrierend, da die Schaltung weniger Randfallverhalten aufweist und auf den falschen Tag und die falsche Temperatur wartet.

So verbessern Sie die Zuverlässigkeit von 2N5551 und verhindern Fehler

Zuverlässiges 2N5551-Verhalten entsteht durch die Behandlung von Spannung, Strom und Temperatur als gekoppelter Satz von Einschränkungen und nicht durch drei unabhängige Kontrollkästchen.Viele „unerklärliche“ Feldausfälle treten bei Designs auf, die am Tag des Lesens von Datenblättern konform aussehen, aber keinen Komfort mehr haben, sobald echte Wellenformen, Transienten und wärmer als erwartete Gehäuse ins Spiel kommen.In einem kleinen TO-92-Gehäuse können sich kurze Stressausbrüche und kleine Layout-Entscheidungen unverhältnismäßig folgenreich anfühlen, und diese Diskrepanz ist der Grund für große Frustration.

Halten Sie Spannung, Strom und Leistung innerhalb des praktischen Betriebsspielraums

Versuchen Sie, beim Entwerfen Spielraum zum Atmen zu lassen, anstatt sich in der Nähe der veröffentlichten Grenzen zu bewegen.Wenn VCE deutlich unter ~160 V und IC deutlich unter ~600 mA gehalten werden, verringert sich tendenziell die Anzahl der Überraschungen, die gestern funktionierten, insbesondere wenn der Schaltkreis geschaltet, gepulst oder in einer wärmeren Umgebung als im Labor eingesetzt wird.

Die schnelle Arithmetik bleibt ein nützlicher Anfang:

PD ≈ VCE × IC

Die Nuance, die bei realen Builds immer wieder von Bedeutung ist, ist, dass VCE und IC selten konstant bleiben.Bei Schaltübergängen können beide gleichzeitig erheblich sein und kurze Verlustspitzen erzeugen, die in stationären Berechnungen nicht auftauchen.Wenn Sie nur DC-Punkte validieren, ist es leicht, zuversichtlich zu sein und sich später zu fragen, warum das Gerät heißer läuft, als die Intuition vermuten lässt.

Die Temperaturreduzierung zeigt sich in der Praxis als Unterschied zwischen „tischstabil“ und „installiert-stabil“.Ein Schaltkreis, der sich im Freien ruhig verhält, kann nach der Montage in einem kleinen Gehäuse unregelmäßig werden: Die Umgebungstemperatur steigt, der Luftstrom wird schwächer und der Wärmepfad vom TO-92-Gehäuse zur Umgebung wird weniger tolerant.Das Entwerfen für eine niedrigere Sperrschichttemperatur zahlt sich tendenziell aus, da es zu weniger Drift, stabileren Bias-Punkten und weniger intermittierenden Rückflüssen kommt.

Induktive und hochohmige Lasten verdienen besondere Skepsis, da sie Spitzen erzeugen können, die VCE überschreiten, selbst wenn die DC-Schiene zahm erscheint.Unbegrenzte Überspannung ist eine häufige Ursache, daher ist es hilfreich, sie gezielt zu begrenzen.

Gängige Optionen zur Spike-Kontrolle:

• RC-Dämpfer über der Last oder über dem Transistor während des induktiven Schaltens

• Flyback-Diode, sofern die Polarität dies zulässt (Relais/Spulen), bei hohen Flankengeschwindigkeiten entsprechend schnelle Dioden verwenden

• Klemmnetzwerke, die VCE auf eine definierte Obergrenze begrenzen

• Enge Verdrahtungsschleifen und kompakte Rückleitungen zur Reduzierung parasitärer Induktivitäten, die di/dt in Spannungsüberschwinger umwandeln

Unter Kosten- und Nacharbeitsgesichtspunkten ist ein kleines Klemmennetzwerk oft der sauberere Handel, als sich auf eine nicht spezifizierte Marge zu verlassen oder zu hoffen, dass gelegentliche Lawinen wahrscheinlich in Ordnung sind.Selbst wenn Stress nicht zu einem sofortigen Ausfall führt, können wiederholte Stöße zu einer Verschlechterung der Leistung und stillschweigend zu einer Verringerung der langfristigen Zuverlässigkeit führen.

Bewältigen Sie die Hitze von vorne in einem TO-92-Gehäuse

TO-92 lässt sich bequem platzieren und von Hand löten, erwärmt sich jedoch schnell, da die thermische Masse begrenzt ist und der Wärmeweg aus dem Chip gering ist.Eine Strategie, die einen Wärmestau verhindert, führt im Allgemeinen zu vorhersehbareren Ergebnissen als der Versuch, „Wärme abzuführen“, nachdem der Betriebspunkt bereits aggressiv ist.

Wärmekontrollhebel, die in der Regel am besten funktionieren, wenn sie zusammen angewendet werden:

• Reduzieren Sie den Dauerstrom, wo möglich, insbesondere bei höheren VCE

• Vermeiden Sie Betriebsbereiche, in denen das Gerät merkliche Zeit sowohl mit nichttrivialem VCE als auch mit nichttrivialem IC verbringt (ein Muster, das häufig durch zu wenig gesteuertes Schalten verursacht wird).

• Verteilen Sie die Wärme auf der Leiterplatte mit mehr Kupfer auf den Kollektor-/Emitterleitungen (breitere Leiterbahnen und kleine Kupferfüllungen um die Stifte herum können den Temperaturanstieg ohne Kühlkörper messbar reduzieren).

• Halten Sie hitzeempfindliche Teile vom Transistor fern, um einen lokalen Anstieg der Umgebungstemperatur rund um das Gehäuse zu vermeiden

Wenn die Verlustleistung über längere Zeiträume im Bereich von einigen Hundert Milliwatt bleibt, ist der Wechsel zu einem größeren Gehäuse oft einfacher als die Verbesserung der Kühlmethoden.Gehäuse wie TO-126, TO-220, SOT-223 oder DPAK können die Sperrschichttemperatur senken, die Konsistenz verbessern und die Empfindlichkeit gegenüber Luftstrom und Layoutunterschieden verringern.Zusätzlicher thermischer Spielraum zeigt sich häufig in einer besseren elektrischen Stabilität und nicht nur in einer geringeren Anzahl von Totalausfällen.

Vermeiden Sie Hochfrequenz- und Bias-Fallstricke, die stillschweigend scheitern

Viele durchgebrannte Kleinsignaltransistoren sind nicht Opfer dramatischer Überspannungsereignisse;Sie sind Opfer vernünftig klingender Annahmen, die bei Temperatur, Toleranz oder Schaltgrenzen nicht gelten.Der 2N5551 kann tolerant sein, aber bestimmte Fehler treten oft genug auf, sodass es sich lohnt, sie als Muster und nicht als Ausnahmen zu betrachten.

Gehen Sie nicht davon aus, dass die Pinbelegung mit anderen ähnlichen TO-92-Teilen übereinstimmt

TO-92-Körper können bei Verwendung unterschiedlicher Pin-Reihenfolgen (E-B-C vs. C-B-E usw.) identisch aussehen.Ein falsch verkabelter Aufbau kann bei geringer Last teilweise funktionsfähig erscheinen und sich dann auflösen, wenn Strom, Spannung oder Temperatur ansteigen.Bestätigen Sie die Pinbelegung im Datenblatt des jeweiligen Herstellers, um die genaue Markierung zu erhalten, und gehen Sie bei Ersetzungen mit Vorsicht vor, bis sie auf dem Prüfstand unter realistischen Bedingungen überprüft werden.

Überlegen Sie sich nicht, indem Sie nur eine β-Zahl (hFE) verwenden und erwarten, dass diese gilt

Die Dimensionierung des Basisstroms anhand eines einzelnen „typischen Verstärkungswerts“ ist eine klassische Methode, um einen Schaltkreis zu erhalten, der sich von Gerät zu Gerät unterschiedlich verhält.Der Gewinn variiert je nach Kollektorstrom, Temperatur und Produktionsstreuung.

Voreingenommene Ansätze, die sich normalerweise besser verhalten:

• Schalten: Verwenden Sie erzwungenes Beta (stellen Sie bewusst mehr Basisstrom bereit, als eine typische hFE-Schätzung impliziert), damit bei ungünstigsten Teilen und Temperaturen immer noch eine Sättigung auftritt

• Analog: Verwenden Sie Emitter-Degeneration und Rückkopplung, sodass der Arbeitspunkt mehr von den Widerstandsverhältnissen als von der Transistorverstärkung abhängt

Designs, die darauf basieren, dass die Verstärkung des Transistors etwa

Treiben Sie die Basis nicht ohne Widerstand direkt von der Logik aus an

Ein Basiswiderstand verhindert, dass der Basis-Emitter-Übergang unkontrollierten Strom zieht, der sowohl den Treiberstift als auch den Transistor belasten kann.Wählen Sie einen Wert, der einen bewussten Basisstrom festlegt und gleichzeitig die Erwartungen an die Schaltgeschwindigkeit erfüllt.In vielen praktischen Fällen verbessert ein geringfügig höheres Anheben des Widerstands die Robustheit ohne nennenswerten Nachteil, da dadurch eine übermäßige Übersteuerung der Basis und die daraus resultierende Erwärmung reduziert werden.

Übersehen Sie nicht das Abschaltverhalten und die Nebenwirkungen einer tiefen Sättigung

Eine tiefe Sättigung kann aufgrund der gespeicherten Ladung das Ausschalten verlangsamen.Dieses langsamere Ausschalten verlängert die Überlappung von Spannung und Strom während der Übergänge, und diese Überlappung macht sich direkt als zusätzlicher Schaltverlust und Temperaturanstieg bemerkbar.Wenn es auf die Schaltgeschwindigkeit (oder einfach darauf, das Gerät kühler zu halten) ankommt, helfen häufig Techniken wie die folgenden.

Abschalt- und Sättigungskontrolloptionen:

• Begrenzen Sie die Sättigung, indem Sie eine übermäßige Übersteuerung der Basis vermeiden

• Fügen Sie eine Baker-Klemme oder ein Diodennetzwerk hinzu, um den Transistor vor einer tiefen Sättigung zu schützen

• Stellen Sie einen Basis-Lade-Entladepfad bereit (Basis-Emitter-Widerstand oder einen aktiven Pulldown).

Eine Lektion zur Fehlerbehebung, die sich überraschend konsistent anfühlt: Wenn ein „einfacher Schalter“-Transistor wärmer läuft als erwartet, liegt die Ursache oft im Übergangsverlust durch langsames Ausschalten und nicht in der Gleichstromverlustleistung, die Sie zuerst berechnet haben.

Behandeln Sie Lawinenunfälle nicht als routinemäßiges Betriebsverhalten

Auch wenn gelegentliche Lawinen den Transistor nicht sofort zerstören, kommt es bei wiederholten Lawinenereignissen häufig zu einer Verschlechterung mit der Zeit.Diese Verschlechterung kann sich in einer höheren Leckage, einer geringeren Verstärkung oder frühen Ausfällen bemerkbar machen, die sich beim Debuggen nur schwer reproduzieren lassen.Lawinen selten zu halten – oder sie mit Klammern zu verhindern – führt normalerweise zu einem ruhigeren Langzeitverhalten und weniger intermittierenden Störungen.

Insgesamt erfüllen Schaltkreise, die im realen Einsatz bestehen, in der Regel drei Dinge konsistent: Sie lassen elektrischen und thermischen Raum zum Atmen, sie begrenzen Transienten, anstatt sie zu tolerieren, und sie machen das Verhalten des Basisantriebs unter ungünstigsten Teilen und Temperaturen vorhersehbar.Diese Kombination übersteht in der Regel nicht nur einen sauberen Laboraufbau, sondern auch monatelangen Betrieb in warmen, lauten und etwas unvollkommenen Umgebungen.

Vergleich zwischen 2N5551 und 2N2222 und BC547

Der Austausch eines ähnlichen Transistors funktioniert in der Regel nur dann reibungslos, wenn die tatsächlichen Einschränkungen noch übereinstimmen und nicht nur die Marketingkategorie oder die vage Allzweckbezeichnung.Viele Auswechslungsentscheidungen fühlen sich am Schreibtisch offensichtlich an und wirken dann auf der Bank beunruhigend, weil die schlimmsten Momente der Runde selten in einem übersichtlichen Schema auftauchen.

Ein fundierter Vergleich beginnt in der Regel damit, dass die Extremwerte im Betrieb dargelegt werden und anschließend überprüft wird, ob das in Frage kommende Gerät dort komfortabel bleibt, einschließlich der unangenehmen Übergänge, bei denen es kurzzeitig chaotisch wird.

• Spannungsbelastung (Gleichstrompegel + Spitzen + Klingeln)

• Kollektorstrom (Durchschnitt + Spitze + Impulsform)

• Schalt-/Analogverhalten (Geschwindigkeit, Kapazitäten, Bandbreite, Stabilität)

• Thermische Realität (Gehäuse, PCB-Kupfer, Luftstrom, Umgebungstemperatur)

Bei der täglichen Fehlerbehebung lassen sich fehlgeschlagene Austauschvorgänge häufig auf zwei Muster zurückführen: (a) die Kollektor-Emitter-Nennleistung wird während eines Übergangs stillschweigend überschritten, oder (b) das Gerät wird heißer, als das Gehäuse und die Platine mit der Zeit abgeben können.Wenn man sich anschaut, „was der Knoten im schlimmsten Fall leisten kann“, kann man mehr erfahren als nur den Vergleich der Teilenummern nach Beliebtheit.

2N5551 vs. 2N2222

Wo sich der 2N5551 normalerweise wohler fühlt

Der 2N5551 wird häufig dann bevorzugt, wenn der Stromkreis mit einer höheren Kollektorspannung auskommen muss, da er oft für etwa 160 V VCE ausgelegt ist.Diese Bewertung ist nicht nur eine Werbebuchung;Es legt effektiv fest, wie viel Missbrauch der Transistor tolerieren kann, wenn die Versorgung höher als erwartet ist, wenn die Last induktiv ist oder wenn die Verkabelung/Layout scharfe Spitzen verursacht, die leicht zu unterschätzen sind, bis man sie untersucht.

Hohe Versorgungsspannungen, induktive Lasten, lange Verdrahtungen und schnelle Überschwinger beim Schalten erfordern häufig Spannungswerte ähnlich dem 2N5551.In praktischen Systemen können Produktionsverkabelung, Steckeraktivität und Layoutänderungen zu Bedingungen führen, die sich von denen früher Prototypen unterscheiden, weshalb oft eine zusätzliche Spannungsreserve bevorzugt wird.

Wo das 2N2222 normalerweise besser passt und wo es anfängt, sich zerbrechlich anzufühlen

Der 2N2222 wird häufig für Niederspannungsarbeiten verwendet, oft mit einem maximalen VCE von etwa 40 V, und hat sich seinen Ruf im Bereich der Allzweckschaltung erworben.Bei vielen Niederspannungskonstruktionen kann dies eine unkomplizierte und vertrauenerweckende Wahl sein, bis der Kollektorknoten irgendwo in der Nähe seiner Decke wandern darf.

Es eignet sich gut für gängige Niederspannungsanwendungen, insbesondere wenn die Spannung gut begrenzt ist und der Schutz sorgfältig gehandhabt wird.

Digitale Niederspannungsschnittstelle

Relais- oder Magnetantrieb auf bescheidenen Schienen (mit korrekt ausgeführtem Rücklaufschutz)

Kleinsignalschaltung, bei der Spannungsabweichungen begrenzt und wiederholbar sind

Einige Varianten sind schnell genug für zahlreiche Schaltaufgaben, die Geschwindigkeit deckt jedoch nicht die Nennspannung ab, die bei realen Ereignissen überschritten wird.Sobald der Kollektor Abweichungen oberhalb der Nennwerte plausibel erkennen kann (Einschaltsequenzierung, Hot-Plugging des Kabels, induktiver Kick oder Klingeln auf langen Leiterbahnen), ändert sich das Verhalten häufig von „scheint in Ordnung“ zu „sporadischen Ausfällen“, was einer der zeitaufwändigsten Fehlermodi sein kann, die es zu verfolgen gilt.

Was normalerweise über das Ergebnis entscheidet

• Transientes Verhalten vs. stationärer Komfort

Viele Schaltkreise sehen in der DC-Analyse völlig einwandfrei aus und zeigen dann beim Schalten plötzliche, kurze Spannungsüberraschungen.Induktive Lasten, Transformatorwicklungen, lange Kabelbäume und leicht gedämpfte Knoten können Spitzen erzeugen, die nicht sichtbar sind, wenn Sie nur die Nennwerte der Schiene vergleichen.Wenn Unsicherheit besteht, wird die transiente Wellenform als Hauptreferenz betrachtet, da sie schnell das tatsächliche Schaltkreisverhalten aufzeigt.

• Verlustleistung und thermischer Spielraum im tatsächlichen Gebäude

Selbst bei einem geringen Strom kann eine Überlappung von Strom und VCE zum falschen Zeitpunkt die Verlustleistung so stark erhöhen, dass sie von Bedeutung ist.Ein Tausch, der dem aktuellen Wert auf dem Papier entspricht, aber im Gehäuse heißer läuft, kann die Verstärkung verschieben, Bias-Punkte verschieben und altern, und zwar auf eine Weise, die Monate später wie Zufall aussieht.Diese Abweichung kann subtil sein, und es ist genau die Art von Subtilität, die Ingenieure dazu bringt, alles andere zuerst zu hinterfragen.

• Verstärkungsverhalten beim Betriebsstrom

Beide Teile verstärken sich, ihre hFE-Profile gegenüber Strom und Temperatur können sich jedoch in einer Weise unterscheiden, die sich am Rand des Designs zeigt.Beim Umschalten kann eine schwache erzwungene Beta-Marge das Ausschalten verlangsamen und bei Übergängen Wärme erzeugen.In analogen Stufen kann es Arbeitspunkte verschieben und Verzerrungen verändern.Wenn ein Design nahezu gesättigt oder kaum voreingenommen ist, verlieren diese Unterschiede ihren akademischen Charakter.

• Eine Grenzmentalität für VCE

Eine praktische Angewohnheit, die sich bewährt, besteht darin, die VCE-Bewertung als eine Grenze zu betrachten, die Sie nicht überschreiten, und nicht als eine Zahl, die Sie effizient anzugehen versuchen.Wenn der Kollektorknoten auch für kurze Zeiträume realistischerweise auf mehrere zehn Volt über 40 V ansteigen kann, erscheint der 2N5551 tendenziell als die ruhigere Wahl.Dies tritt häufig bei Mixed-Signal-Geräten auf, bei denen die Schienen auf dem Papier stabil aussehen, aber bei Lasttrennungen oder wenn mehrere Versorgungen mit unterschiedlichen Geschwindigkeiten ansteigen, überschwingen.

Nutzen Sie den Spannungsspielraum als frühen Filter, da die am schwierigsten zu diagnostizierenden Ausfälle häufig in den Momenten zwischen stabilen Zuständen, Hochfahren, Herunterfahren, Lastsprüngen und Steckerereignissen auftreten.Die Wahl des Transistors, der diese Momente in einem angenehmen Rahmen hält, zahlt sich in der Regel mehr aus, als sich auf eine bekannte Allzweckoption zu verlassen.

2N5551 vs. BC547

Was die BC547-Klasse im Allgemeinen gut kann und was ihr von Natur aus nicht gefällt

Bei Teilen der BC547-Klasse handelt es sich typischerweise um Niederspannungs-Kleinsignaltransistoren (häufig etwa 45 V VCE max), die auf Lichtverstärkung und Schwachstromschaltung ausgelegt sind.In Niederspannungsumgebungen kann ihre Verwendung ein Vergnügen sein, da das Verhalten vorhersehbar ist und die Schaltungsannahmen leicht beizubehalten sind.

Sie leuchten oft in den folgenden Arten von Stromkreisen, wenn die Spannungsschwankungen gering bleiben und gut kontrolliert werden.

• Niederspannungs-Audiovorverstärker

• Sensor-Frontends

• Kleine Schnittstelle auf Logikebene und Lichtschaltung

Wo sie unbequem werden, ist jeder Knoten, der induktive Kick- oder Hochspannungsschienen sehen kann, es sei denn, der Stromkreis wird absichtlich abgeklemmt und überprüft.Wenn der Schutzansatz wahrscheinlich in Ordnung ist, zeigt sich diese Unsicherheit später in Form sporadischer Ausfälle, was selten ein zufriedenstellendes Ergebnis ist.

Wobei der 2N5551 normalerweise bei der Umwelttoleranz gewinnt

Der 2N5551 ist normalerweise der stärkere Kandidat, wenn der Kollektor größere Spannungsschwankungen tolerieren muss, wie z. B. analoge Hochspannungsstufen, Pegelverschiebungen oder die Überbrückung in Bereiche höherer Spannung.In diesen Rollen ist es oft die höhere VCE-Bewertung, die den Unterschied zwischen einem Design, das sich über alle Verkabelungsvarianten hinweg stabil anfühlt, und einem Design, das sich nur unter idealen Laborbedingungen gut verhält, oft ausschlaggebend ist.

• Hochspannungs-Analogstufen

• Pegelverschiebung und Hochspannungsschnittstelle

• Knoten, die verkabelungsbedingten Spitzen oder größeren realen Schwankungen ausgesetzt sind

So wählen Sie eine Checkliste aus, die die meisten schlechten Substitutionen vermeidet

Die Auswahl verläuft reibungsloser, wenn sie sich an konkreten Grenzwerten und nicht an einer ähnlichen Zweckbestimmung orientiert.Die folgenden Prüfpunkte verwandeln eine Fuzzy-Ersetzung in eine Entscheidung, die Sie später verteidigen können, auch wenn sich die Schaltung in den verschiedenen Builds unterschiedlich verhält.

• Worst-Case-VCE einschließlich Transienten

Berechnen oder messen Sie den maximalen VCE während des Normalbetriebs, beim Starten/Herunterfahren und bei Ereignissen, die einem Fehler nahe kommen, ohne dass es sich um einen echten Fehler handelt (z. B. Lasttrennung).Wenn der Knoten plausibel in der Nähe von 45 V liegt, ist ein Gerät der BC547-Klasse die Wahl mit höherem Risiko, es sei denn, die Klemmung wird durch Messungen nachgewiesen.Wenn der Knoten deutlich darüber hinausgehen kann, ist die Einstufung der Klasse 2N5551 in der Regel die sinnvollere Basislinie.

• Erforderlicher Kollektorstrom

Überprüfen Sie sowohl den Durchschnittsstrom als auch den Spitzenstrom bei Schaltflanken, beim Laden des Kondensators, beim Einschalten oder bei kurzen Impulsen.Viele Zirkelübungen erscheinen auf der Bank gut, weil die Spitzen kurz sind, aber Wiederholungen können mit der Zeit dennoch zu Hitze und Stress führen.Spitzen, die nicht lange anhalten, halten oft lange genug an, um thermisch Materie zu erzeugen, wenn sie tausende oder Millionen Mal auftreten.

• Kontinuierliche und Spitzenverluste im realen Gehäuse

Schätzen Sie die schlimmste Überlappung unter Verwendung von P ≈ VCE × IC zu dem Zeitpunkt, an dem beide hoch sind.Ordnen Sie dies dann den thermischen Grenzwerten des Gehäuses und der realen Platinenumgebung zu.Ein TO-92-Gerät auf einer warmen, geschlossenen Leiterplatte gibt Wärme im Allgemeinen weitaus weniger effektiv ab, als die Zahlen im Datenblatt vermuten lassen, insbesondere ohne großzügige Kupferfläche.

• Anforderungen an Bandbreite, Geschwindigkeit und Stabilität

Bei Verstärkern und schnellen Schaltvorgängen beeinflussen Kapazitäten und Verstärkungsbandbreite die Stabilität und das Flankenverhalten.Ein elektrisch robuster wirkender Transistor kann dennoch Schwingungen oder langsame Flanken auslösen, wenn die Schaltung implizit auf ein anderes Kapazitätsprofil abgestimmt wurde.Wenn es auf die Stabilität ankommt, ist die Wellenformvalidierung am tatsächlichen Schaltungsknoten oft zuverlässiger, als sich zur Vorhersage des dynamischen Verhaltens nur auf nominale Bandbreitenspezifikationen zu verlassen.

Wenn diese vier Punkte mit reellen Zahlen niedergeschrieben werden, fühlt sich die Entscheidung normalerweise nicht mehr subjektiv an.Die Designs, die gut altern, sind diejenigen, die den Transistor nicht als Tauschware behandeln, sondern als Teil, dessen Spannungsbelastung, thermische Bedingungen und transiente Umgebung interagieren und gemeinsam bewertet werden.

Fazit

Der 2N5551 ist ein zuverlässiger Kleinsignaltransistor für Schaltkreise, die eine höhere Spannungsbelastbarkeit und einen stabilen Langzeitbetrieb erfordern.In praktischen Schaltkreisen beruht sein Nutzen weniger auf der Rohverstärkung oder der Strombelastbarkeit als vielmehr auf der Spannungsreserve, dem vorhersehbaren Betrieb und der Toleranz gegenüber realen Übergangsbedingungen, die häufig beim Schalten, Starten, bei Verdrahtungsänderungen und im Langzeitbetrieb auftreten.Der erfolgreiche Einsatz des Geräts hängt von einem konservativen Spannungs- und Wärmedesign, der richtigen Vorspannung, einem kontrollierten Schaltverhalten, einem Überspannungsschutz und einer sorgfältigen Beachtung der Pin-Konfiguration und des PCB-Layouts ab.Bei Anwendung innerhalb realistischer Betriebsgrenzen und unterstützt durch gute Stressmanagementpraktiken bietet der 2N5551 zuverlässige Leistung bei analogen Verstärkungs-, Schalt-, Schnittstellen- und Signalverarbeitungsanwendungen mit höherer Spannung.

Häufig gestellte Fragen [FAQ]

1. Warum wird der 2N5551 in Hochspannungsschaltkreisen häufig gegenüber herkömmlichen Kleinsignaltransistoren bevorzugt?

Der 2N5551 wird häufig ausgewählt, weil er eine höhere Kollektor-Emitter-Spannungstoleranz bietet als viele Standard-Kleinsignal-BJTs.Mit einer typischen VCEO-Spannung von etwa 160 V kann er transienten Spannungsspitzen, induktivem Rückschlag, Anlaufüberschwingern und Hochspannungs-Schaltbedingungen standhalten, die Niederspannungstransistoren wie den 2N2222 oder BC547 zum Durchbruch bringen würden.In praktischen Designs reduziert dieser zusätzliche Spannungsspielraum häufig intermittierende Ausfälle und verbessert die Langzeitstabilität unter realen Betriebsbedingungen.

2. Wie beeinflussen transiente Spannungsspitzen die Langzeitzuverlässigkeit in 2N5551-Schaltungen?

Transiente Ereignisse bestimmen häufig die Transistorzuverlässigkeit stärker als stationäre Spannungspegel.Induktive Lasten, Hot-Plugging von Kabeln, durch Streuinduktivität und -kapazität verursachtes Klingeln sowie Schaltüberschwinger können die Kollektorspannung kurzzeitig weit über die Nennversorgungsschiene ansteigen lassen.Selbst wenn die durchschnittliche Betriebsspannung sicher erscheint, kann wiederholte transiente Belastung den Transistor durch Lawineneffekte, Leckagewachstum oder thermische Ermüdung allmählich schädigen.Snubber, TVS-Dioden, Rücklaufschutz und konservative Leistungsreduzierung werden häufig zur Steuerung transienter Energie eingesetzt.

3. Warum ist das Wärmemanagement beim 2N5551 im TO-92-Gehäuse besonders wichtig?

Obwohl der 2N5551 moderate Spannungs- und Stromstärken bewältigen kann, verfügt das TO-92-Gehäuse über eine begrenzte Fähigkeit zur Wärmeableitung.Die Wärmeabfuhr hängt stark von der Kupferfläche der Leiterplatte, dem Luftstrom, der Leitungsführung und der Gehäusetemperatur ab.Selbst ein mäßiger Kollektorstrom kann in Kombination mit hohen VCE-Bedingungen zu einer erheblichen Sperrschichterwärmung führen.In realen Systemen baut sich die thermische Belastung oft langsam auf und führt zu Bias-Drift, Verstärkungsinstabilität oder einer langfristigen Verschlechterung der Zuverlässigkeit, bevor es zu einem katastrophalen Ausfall kommt.

4. Wie begrenzt der Miller-Effekt die Hochfrequenzleistung in 2N5551-Verstärkerstufen?

Bei Verstärkerkonfigurationen mit gemeinsamem Emitter wird die Kollektor-Basis-Kapazität (Cbc) durch den Miller-Effekt mit der Spannungsverstärkung multipliziert.Dadurch entsteht eine viel größere effektive Eingangskapazität, wodurch die Bandbreite reduziert und die Flankenreaktion verlangsamt wird.Mit zunehmender Kollektorspannungsschwankung machen sich Durchleitung und Phasenverschiebung stärker bemerkbar, was manchmal zu Schwingungen oder unerwarteter Instabilität führt.Zur Steuerung dieser Effekte in Hochfrequenzanwendungen werden häufig Kollektorimpedanzreduzierung, Emitterdegeneration und Kaskodenschaltungen eingesetzt.

5. Warum kann eine falsche Pin-Identifizierung am 2N5551 zu irreführenden Fehlerbehebungssymptomen führen?

Ein falsch verdrahteter 2N5551 kann immer noch leicht leitend sein, da der umgekehrt aktive Betrieb und Leckpfade wie eine schwache Verstärkung erscheinen können.Dies kann zu irreführenden Symptomen führen, bei denen die Schaltung fast funktioniert, was dazu führt, dass sich die Fehlerbehebung auf die Vorspannung oder Stabilität statt auf falsche Pin-Verbindungen konzentriert.Wenn jedoch Spannung und Strom ansteigen, sinkt die Durchschlagsspanne, die Leckage nimmt zu und die thermische Belastung nimmt dramatisch zu.Die korrekte Überprüfung der Emitter-, Basis- und Kollektorausrichtung vor dem Zusammenbau verhindert daher viele schwer zu diagnostizierende Fehler.

6. Warum wird die Emitter-Degeneration häufig in 2N5551-Analogverstärkerdesigns verwendet?

Die Emitter-Degeneration führt über einen Emitterwiderstand zu einer lokalen Gegenkopplung.Mit steigendem Kollektorstrom steigt auch die Emitterspannung, was die effektive Basis-Emitter-Ansteuerung verringert und den Arbeitspunkt stabilisiert.Dies verbessert die thermische Stabilität, reduziert Verzerrungen, minimiert die Empfindlichkeit gegenüber Schwankungen der Transistorverstärkung und sorgt für eine reproduzierbarere Leistung bei Temperatur- und Herstellungsunterschieden.Beim praktischen Verstärkerdesign trennt die Emitter-Degeneration häufig stabile, serienreife Schaltkreise von Prototypen, die sich nur unter idealen Bedingungen korrekt verhalten.

7. Was verursacht ein langsames Ausschaltverhalten, wenn der 2N5551 beim Schalten stark gesättigt ist?

Bei tiefer Sättigung wird überschüssige Ladung im Basisbereich des Transistors gespeichert.Bevor der Transistor vollständig abschalten kann, muss diese gespeicherte Ladung entfernt werden, was den Abfall des Kollektorstroms verzögert und die Schaltverluste erhöht.Die Folge können weiche Flanken, Relaisfreigabeverzögerungen, LED-Geisterbilder oder übermäßige Erwärmung bei höheren Schaltfrequenzen sein.Erzwungene Beta-Reduktion, Basis-Emitter-Entladungswiderstände und Baker-Clamp-Schaltungen werden üblicherweise verwendet, um die Schaltgeschwindigkeit zu verbessern und Sättigungsverluste zu reduzieren.

8. Warum übertrifft der 2N5551 in elektrisch verrauschten Umgebungen häufig Transistoren der BC547-Klasse?

Geräte der BC547-Klasse sind typischerweise für Niederspannungs-Kleinsignalanwendungen optimiert und arbeiten im Allgemeinen bei etwa 45 V VCE-Grenzwerten.In lauten Umgebungen mit langen Kabeln, induktiven Lasten oder Hochspannungsschienen können transiente Spitzen leicht diese Grenzwerte erreichen oder überschreiten.Die wesentlich höhere Spannungstoleranz des 2N5551 ermöglicht es ihm, reale elektrische Belastungen besser zu absorbieren und verbessert so die Zuverlässigkeit in Anwendungen wie Pegelverschiebung, Hochspannungs-Analogstufen und industriellen Schaltkreisen.

9. Warum wird die Transistorverstärkung (β oder hFE) als unzuverlässige Hauptvorspannungsgrundlage angesehen?

Die Transistorverstärkung variiert je nach Kollektorstrom, Temperatur, Herstellungsprozess und Gerätecharge.Designs, die sich stark auf einen einzelnen „typischen“ hFE-Wert stützen, driften häufig ab, sättigen inkonsistent oder verhalten sich geräteübergreifend unterschiedlich.Stabilere Schaltkreise verwenden stattdessen Widerstandsnetzwerke, Emitter-Degeneration und Rückkopplung, um Arbeitspunkte unabhängig von Schwankungen der Transistorverstärkung festzulegen.Dieser Ansatz verbessert die Konsistenz während der Produktion, Wartung und im Langzeitbetrieb.

10. Wie bringt der 2N5551 praktische Einfachheit mit Hochspannungsfähigkeit in realen Designs in Einklang?

Der 2N5551 kombiniert eine relativ hohe Spannungstoleranz mit einem einfachen, kostengünstigen TO-92-Durchsteckgehäuse, das sich leicht prototypisieren, löten, austauschen und Fehler beheben lässt.Dies macht ihn besonders attraktiv für analoge Bühnen, Schaltnetzwerke, Reparaturarbeiten und Nachrüstprojekte, bei denen eine zuverlässige Hochspannungsverarbeitung erforderlich ist, ohne auf größere oder komplexere Transistorlösungen umsteigen zu müssen.Sein Wert liegt oft weniger in der extremen Leistung als vielmehr in der Bereitstellung eines stabilen, fehlerverzeihenden Verhaltens unter unvollkommenen realen Bedingungen.
